Produkttyp	Självgående bensindriven gräsklippare
Märke	Wolf Garten
Modell	A 460 A SP HW
Klippbredd	46 cm
Klipphöjd	3 till 9 cm (justerbar)
Motor	Bensindriven motor (se motorns bruksanvisning)
Drivmedel	Blyfri bensin
Start	Elektrisk (med startbatteri och tändningsnyckel)
Drivningstyp	Självgående (drivhjul) med dragok
Uppsamlare	Ja, med nivåindikator som tillval
Mulchfunktion	Ja, med tillval eller inbyggd beroende på modell
Höjdinställning	Central eller individuell beroende på modell (spak eller bygel)
Säkerhet	Säkerhetsbygel, utkastarspjäll, stötskydd, tändstiftskontakt
Underhåll	Oljebyte, rengöring av klippdäck och uppsamlare, batteriladdning
Reservdelar	Använd originaldelar från Wolf Garten
Garanti	Enligt lokala villkor (se bruksanvisning)
Vikt	Cirka 35 kg (uppskattning)
Mått (L x B x H)	Cirka 80 x 55 x 40 cm (uppskattning)

Vanliga frågor - A 460 A SP HW Wolf Garten

Hur startar man gräsklipparen A 460 A SP HW?

Ställ dig bakom apparaten, tryck på säkerhetsbygeln och håll den intryckt. Vrid tändningsnyckeln tills motorn startar (max 5 sekunder). Om motorn är kall, ställ gaspedalen på CHOKE.

Vad gör jag om motorn inte startar?

Kontrollera först bränslenivån och att tändstiftskontakten är ordentligt ansluten. Se till att startbatteriet är korrekt isatt och laddat. Om problemet kvarstår, se avsnittet 'Störningar och åtgärder' i bruksanvisningen.

Hur justerar man klipphöjden?

Beroende på modell, använd den centrala höjdjusteringsspaken (modell B) eller dra i den individuella bygeln på varje hjul (modell A). Höjden kan justeras från 3 till 9 cm.

Hur använder man mulchfunktionen?

För mulching, ta bort uppsamlaren och montera mulchkilen (om medföljer) eller använd den speciella bakre luckan (beroende på modell). Sänk utkastarspjället. Klipp långsamt med motorn på fullt varv.

Hur rengör man gräsklipparen efter användning?

Stäng av motorn, ta bort nyckeln och koppla bort tändstiftskontakten. Använd en borste eller trasa för att rengöra klippdäcket och uppsamlaren. Om din modell är utrustad med däcktvättsystem, anslut en vattenslang och låt motorn gå i några minuter.

När ska man byta motorolja?

Det första oljebytet ska göras efter 2 till 5 timmars drift, därefter en gång per säsong. Se motorns bruksanvisning för procedur och rekommenderad olja.

Hur transporterar man gräsklipparen på ett säkert sätt?

Stäng av motorn och låt den svalna. Koppla bort tändstiftskontakten. Transportera inte apparaten i omvänd position. Om du använder fordon, töm bränsletanken och säkra gräsklipparen ordentligt.

Varför ligger gräset kvar på marken efter klippning?

Det kan bero på för fuktigt gräs, en full eller igensatt uppsamlare, ett slött knivblad eller för låg klipphöjd. Kontrollera och åtgärda dessa punkter.

Hur underhåller man startbatteriet?

Ladda batteriet efter varje klippning eller vid behov. Förvara det i ett svalt och torrt utrymme. Kontrollera regelbundet kontakternas skick. I slutet av säsongen, ladda det före förvaring.

Vad gör man vid onormala vibrationer?

Stäng genast av motorn. Möjliga orsaker inkluderar lösa eller skadade knivblad, motor som är dåligt monterad. Låt en verkstad kontrollera och byta ut delarna.

BRUKSANVISNING A 460 A SP HW Wolf Garten

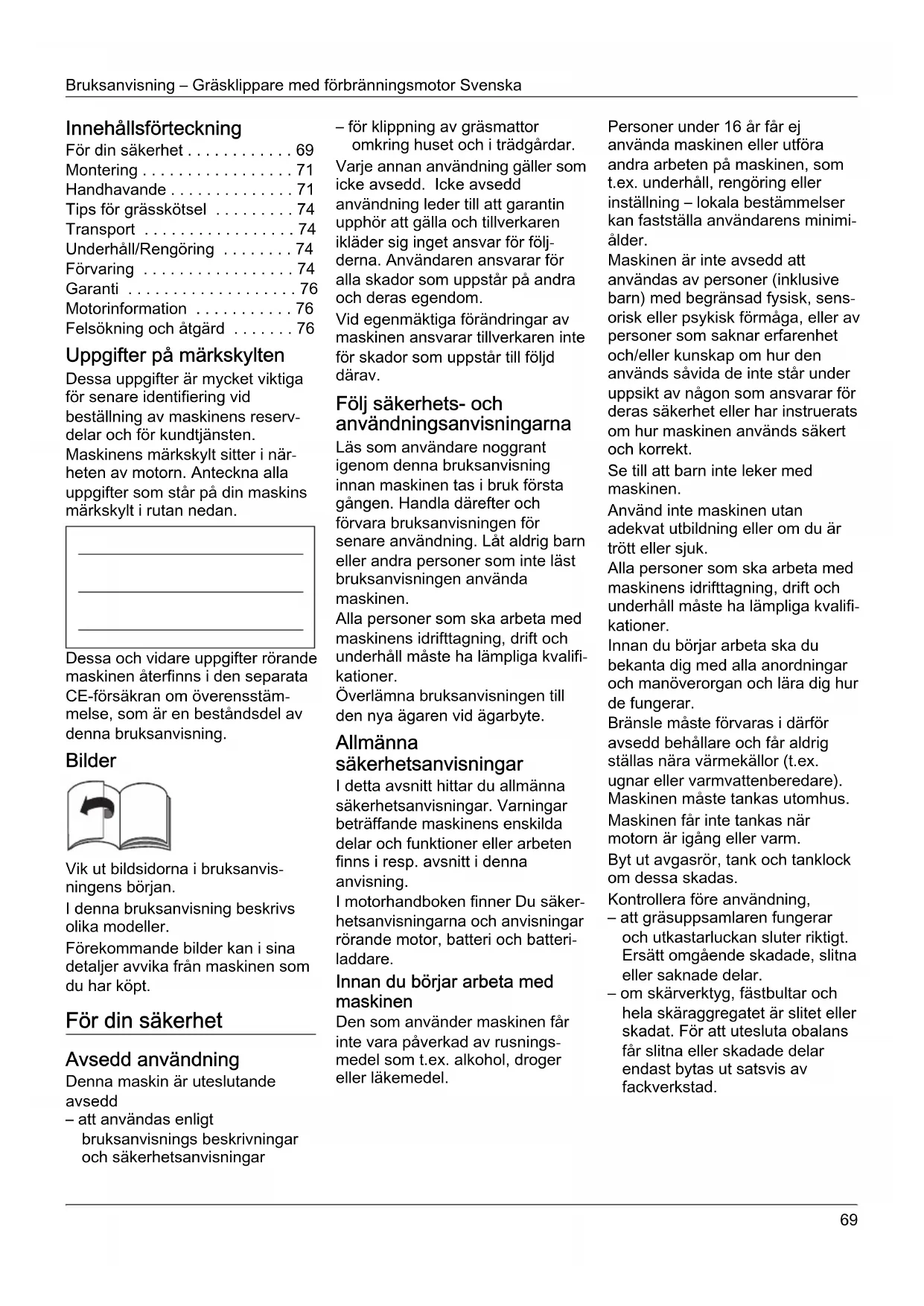

Innehållsförteckning

För din sakerhet 69

Montering 71

Handhavande 71

Tips for grasskötsel 74

Transport 74

Underhäll/Rengöring 74

Fövaring 74

Garanti 76

Motorinformation 76

Felsökning och atgard 76

Dessa uppgifter ar mycket viktiga for senare identifiering vid beställning av maskinens reservdar och for kundtjansten.

Dessa och vidare uppgifter rorandemaskinen Återfinns i den separata CE-forsakran om overensstammelse, som ar en bestandsdel avdenna bruksanvisning.

Bilder

Vik ut bildsidorna i braupsanvis- ningens borjan.

I denna bruksanvisning beskrivs olika modeller.

Färekommande bildernakisina detaljeravika frannaskinen som du harkopt.

För din sakerhet

Avsedd användning

Denna maskin ar uteslutande avsedd

• att användas enligt
  bruksanvisnings beskrivningar
  och sakerhetsanvisningar

-Forklippningavgrasmattor omkringhusetochitradgardar.

Varje annan användning gäller som iche avsedd. Icke avsedd
använding leder till att garantin upphör att gälla och tillverkaren ikläder sig inget ansvar for folj-derna. Användaren ansvarar for alla skador som uppSTAR alla andra och deras egendom.

Vid egenmaktiga forandringar av maskinen ansvarar tillverkaren inte for skador som uppstar till foljd darav.

Följ sakerhets- och användningsanvisingarna

Läs som användare noggrant
igenomenna braupsanvising
innan maskinen tasi bruk Första
gången. Handla därefter och
forvara braupsanvisingen for
senare användning. Lät aldrig barn
eller andra personer som inte LAST
brucksanvisingen använda
maskinen.

Alla personer som skarabeta med maskinens idrifttagning, drift och underhäll maste ha lampliga kvalifikationer.

Overlamna bruksanvisningen till dennya agaren vid agarbyte.

Allmanna sakerhetsanvisningar

I detta avsnitt hitter du allmanna sakerhetsanvisiningar. Varningar betraffande maskinens enskilda delar och Funktioner erler arbeten finns i resp. avsnitt ienna anvisning.

I motorhandboken finner Du sakerhetsanvisningarna och anvisningar rorande motor, batteri och batteriladdare.

Innan du börjar arbeta med maskinen

Den som anvander maskinen far inte vara paverkad av rusningsmedel som t.ex. alcohol, droger erller likemedel.

Personer under 16 ar fär ej
använda maskinen eller utföra
andra arbeten på maskinen, som
t.ex. unterhäll, rengöring eller
installing - lokala bestammelser
kan fastställa användarens minimiälder.

Maskinen ar inte avsedd att
anvandas av personer (inklusive barn) med begränsad fysisk, sensorisk aller psyisk formåga, aller av personer som saknar erfarenhet och/eller kunskap om hur den
anvands sàvida deinte star under
uppsikt av nçon som ansvarar for
deras sakerhet erler har instruerats
om hur maskinen används sakert
och korrekt.

Se till att barn inte leker med maskinen.

Använd inte maskinenutan adekvat utbildning aller om du ar trött aller sjuk.

Alla personer som ske arbeta med maskinens idrifttagning, drift och underhäll maste ha lampliga kvalifikationer.

Innan du börjar arbeta skadubekanta dig med alla anordningaroch manoverorgan och lara dig hurde fungerar.

Bränsle maste forvaras i därfor avsedd behällare och fär aldrig ställas nara varmekällor (t.ex.

ugnar ell er varmvattenberedare). Maskinen maste tankas utomhus

Maskinen fär inte tankas nar motorn ar igang aller varm.

Byt ut avgasr, tank och tanklock om dessa skadas.

Kontrolleraforeanvandning,

• att gräsuppsamlaren fungerar och utkastarluckan sluter riktigt. Ersatt omgaende skadade, slitna aller saknade delar.

• om skärverktyg, fäbstbultar och hela skäraggregatet ar slitet aller skadat. För att utesluta obalans fär slitna eller skadade delar endast bytas ut satsvis av fackverkstad.

Den medlevererade laddaren ar uteslutande avsedd for att ladda batteriet i maskinen. Batteriet far endast laddas medenna laddare.

Reservdilar och tillbehör mäste uppfylla tillverkarens faststälda krav.

Använd)darfordendast originalreservdelar/-tillbehörsdelererreservdelar/tillbehörsdeler somgodkants av tillverkaren.Beakta alltid medfoljande monteringsanvisningar vidbyte av delar.

Använding av reservdelar aller tillbehör som tillverkaren inte har godkänt kan utgöra en betydande sakerhetsrisk.

Reparationer fär uteslutande utforas av kvalificerad fackman er i en fackverkstad.

Utfor alla underhallsarbeten enligt schema sa att maskinen alltid ar saker att anvanda.

Under arbetet med maskinen

Vid arbeten med aller pa maskinen maste du bara lamplig arbetsklädsel, som t.ex.:

• Sakerhetsskor
• langbyxor
• atsittande kläder
  Hörselskydd
  Skyddsglasogon

Attbara personlig skyddsutrustning minskar risken for skador.

Undvik attbara losa klader aller klader med hangande snoren aller remmar.

Om du arbetarutan horselskydd kan det leda till horselnedsattning.

Ta raster även om du anvander horselskydd for att skona horseln.

Alla sakerhetsanordninger maste alltid vara komplett monterade pa maskinen och vara i felfritt skick.

Sakerhetsanordninger far inte forandras.

Maskinen fär bara användas när den är i södant teknist skick som foreskrivs av tillverkaren och som den var i vid leveransen.

Andra inte motorinställingarna som har forinställts på fabriken.

Undvik oppen eld, gnistbildning och rök inte.

Vibration kan orsaka nervskador och forsamra blodcirkulationen i hander och armar.

-Klä dig vamt om du arbetari kaltt väder och häll händerna varma och torra.
-Ta raster.
- Om du marker attHUDEN pa fingrar och hander domnar, gOR ont eller blir vit sca du sluta arbeta med maskinen och uppsoka likare vid behov.

Färe alla arbeten på maskinen

Följande atgärder maste vidtas fore alla arbeten pa maskinen (t.ex. underhall och inställning) och transport (t.ex. lyfta ellerbara) som skydd mot skador:
- stäng av motorn,
-dra ut startnyckeln (savida sadan finns).
- vanta tills alla rörliga delar stär helt stilla och motorn har svalnat.
- dra av tandstiftskontakten pa motorn for att forhindra att motorn startar oavsiktligt,
- avlagsna motorns startbatteri,
- följ motorhandbokens sakerhetsanvisningar.

När du har slutat arbeta med maskinen

Lämna aldrig maskinenutan att stenga av motorn och dra ut startnyckeln (sàvida sādan finns).

Sakerhetsanordninger

Bild 1

Fara

Anvand aldrig maskinen med skadade aller omonterade sakerhetsanordninger.

Sakerhetsbygel (1)

Sakerhetsbygeln ar till for din sakerhet for att kunna stenga av motorn och skärredskapet i nödfall.

Dess Funktion fär ej kringgås.

Utkastlucka (2) aller stötskydd (3)

Utkastarluckan/stotskyddet skyddar mot skador genom klipp-aggregat aller utslungade fasta foremål. Maskinen fär endast användas med utkastarlucka eller stotskydd.

Symboler på maskinen

Det sitter klistermärken med olika symboler på maskinen. Symbolerna forklaras nedan:

OBS! Läs bruksanvis- ningen fore innan du börjar anvanda maskinen!

Håll andra personer borta frän det farliga området!

Stäng av motorn och dra ut startnyckelnFore alla arbeten pa maskinen och innan du lamnar den.

Beakta dessutom anvisningarna i avsnittet "For din sakerhet".

Dra alltid ut tändstiftskontakten innan du börjar arbeta på klipp-aggregat!

Håll fingrar och fötter borta frän skärverktygen! Stäng av maskinen och dra ut tändstiftskontakten innan du sca ställa in, rengör erler kontrollera maskinen.

Risk for personskada - arbeta endast med monterat utkast.

Häll alltid dessa symboler på maskinen i ett läsbart tillständ.

Symboler i bruksanvisningen

Ienna braksanvising anvands symboler for att ange faror ull markera viktig information. Symbolforklaring:

Fara

Anger risker som kan orsaka personskador i samband med det beskrivna arbetet.

Observera!

Anger risker som kan orsaka maskinskador i samband med det beskrivna arbetet.

i Hanvisning

Anger viktig information och användartips.

Montering

Monteringen av maskinen visas paetteparat blad.

Kasseringsanvisning

Forpackningsmaterial, kasserade maskiner o.s.v. ske bortskaffas i enlighet med lokala bestammelser.

Handhavande

Följ även motorhandbokens anvisningar.

Fara

Personskada

Fall

• Personer - särskilt barn - ell er djur fár under klippning ej uppehalla sig inom maskinens arbetsomrade. Risk for personskada genom utslungade stenar aller andra foremal.
• Kör inte maskinen fortare an att du själv hinner gå med den.
• Var särskilt fösiktigRARY du klipper bakiänges erler drarmaskinen mot dig.
• Vid klippning på branta slutt- ningar kan maskinen välta och du kan komma till skada. Klipp alltid på tvåren på sluttningar och aldrig uppat/nedat. Klipp inte i sluttningar som lutar mer an 20%
• Var särskilt fösiktig när du byter körriktning och se till att du alltid stär stadigt.
• Vid klippning i gransområden uppstår risk for skador. Klippning i narheten av kanter, hackar eller på branta sluttningar ar farligt. Laktiona alltid foreskrivet sakerhetsavstand.
• När du klipper fuktigt gräs kan maskinen glida eftersom den fär samre grepp om underlaget och dra med dig i fallet. Klipp endast nar graset ar torrt.
• Arbeta endast vid dagsljus aller med tillräcklig artificiell belysning.

Personskador

• Sakerhetsavstandet till det roterande verktyget motsvaras av styrstangens langd och maste alltid hallas.
• Användaren skä stä bakom styr-STängen under arbete.
  -For aldrig harder eller fotter mot ell er under roterande delar.

• Använd inte maskinen om det är**) dalgigt vader, exemplVIS vid risk För regn eller aska.

• Använd endast maskinen unter torra vaderforhallanden.

• Hall maskinen borta fran regn och vata. Maskinen kan glida pa fuktigt gras pa grund av minskad markkontakt.

• Stäng av motorn och vänta tills skärredskapet stär stilla:

• innan du lutar maskinen.

• innan du transporterar den over andra ytor an gras.
• Stäng av motorn och für att fürhindra oavsiktlig Återstart: Dra ut startnyckeln (sàvida sādan finns), avlågsna motorns startbatteri, lat motorn svalna och dra av tändstiftskontakten,
• innan du avlagsnar tillappninger och blockeringar fran utkastet,
  -fore kontroll, rengöring ochinstalling av gräsklippareneller arbeten på den,
• när du har kört på ett
  främande foremål.
  Kontrollera om skada uppstätt
  och uppsök fackverkstad vid behov;
• om maskinen böjar vibrera ovenligt starkt. Kontrollera maskinen genast.
  -Lyft ellb bar aldrig maskinen narn motorn ar igang.
  -Kontrollera omradet dar maskinen sha anvandas och ta bort alla foremal som kan fastna i maskinen och slungas ut ur den.
• Om ett främande foremal (t.ex. en sten) traffas av skärredskapet aller om maskinen börjar vibrera på att ovanligt satt: Stäng genast av motorn.

Lat en serviceverkstad undersoka maskinen avseende skador innan du anvander maskinen ingen.

• Stå aldrig framfor gräsutkastaröppningar vid gräsklipparemed skäran.

• Vid avtagning av gräsuppsam-laren kan användaren eller andraskadas av utslungat material. Töm aldrig gräsuppsamlaren nar motorn är igäng. Slå från maskinen.

Risk for kvävning genom kolmonoxid.

Forbränningsmotorn fär endast vara igäng utomhus.

Explosions- och brandrisk

Bensinängor ar explosiva och bensin ar extrem brandfarligt.
-Fyll pa branslet innan motorn startas. Hall tanken stangd nar motorn ar igang ell er om den fort farande ar varm.
-Fyll bara pa bransle nar motorn ar franslagen och avsvalnad. Undvik oppen eld, gnistbildning och rok inte. Maskinen mastetankas utomhus.
- Starta inte motorn om bransle runnit over. Avlagsna maskinen fran den branslefororenade ytan och vanta tills bransleangorna har avdunstat.
- For att forebygga brandfara skafoljande delar hallas fria frangras och olja:

-Motor
-Avgasr
-Batterier
Bensintank

Risk for att snubbla
- Kör inte maskinen fortare an att du själv hinner gå med den.

Observera!

Skador pa maskinen

• Stenar, grenar aller liknande foremål kan skada maskinen och dess Funktion. Ta bort hårda foremål ur arbetsområdet fore varje användning.

• Maskinen fär bara användas när den ar i felfritt skick. Se after att maskinen ar i felfritt skick fore varje användning. Kontrollera särskilt att sökerhetsanordninger, manöverorgan och skruv forband arutan skador och sitter fast ordentlich. Byt ut defekta delar innan maskinen används.

• Använd aldrig att batteri som ar deformerat, defekt aller som fallit ner.
  -Batteriet och laddaren fár ej utsattas for regn ell er fuktighet.

Användningstider

Följ nationella/kommunala foreskrifter for användningsstider (fraga behörig myndighet vid behov).

i Positionsangivelser

Vid positionsangivelser pa maskinen (t.ex. vänster, höger) utgär vi alltid fran styrstangen sett i maskinens arbetsriktning.

Innan maskinen tas i bruk forsta gangen

(maskiner med elektrisk startanordning)

Följ alla anvisningar och informationer rorande batteri och laddare i motorhandboken.

Risk for fratning/forgifting I extrema fall maste man rakna med att vatska ell gas traeder ut.

Risk for elektriska stötar

Kontrollera laddaren avseende yttre skadorFore varje anvandning. Anvand aldrig en defekt laddare ell er en som fallit ner.

Observera!

• Kontrollera att elnätets spanning och frekvens motvarsar data på laddarens markskylt (220-230 V och 50 Hz).
• Skydda batteri och laddare mot fuktighet, regn, snö och frost.
  -Ladda batteriet endast i valventi-lerade och torra rum.
  -Dra ut laddarens naktkontakt nar batteriet tagits ut.
• Stick aldrig in foremål i batteriets kontakter.

-Dra alltid ut laddarens naktontaktFore alla atgarder pa laddaren.
-Batteriet och laddaren fare ej oppnas. Lat alla atgarden pa batteriet och laddaren utforas av en fackverkstad.

Bild 2

Ladda batteriet ca. 1 timme innan maskinen tas i bruk forsta gangen. Anvand endast den medlevererade laddaren.
i Hanvisning

I motorhandboken finner Du utförlig information om laddning och laddningsindikering.

i Skrotningsanvisning for laddaren

Foreskrifterna for hantering av elavfall galler for laddaren. Beakta även gallande lokala foreskrifter.

Inställning fore varje användning

Risk for personskada

Fore alla arbeten pa maskinen

• stäng av motorn,
  -dra ut startnyckeln (sàvida sādan finns),
• vanta tills alla rörliga delar star helt stilla och motorn har svalnat,
• dra av tandstiftskontakten pa motorn for att forhindra att motorn startup oavsiktligt,
  -Avlagsna motorns startbatteri.

Hänga fast gräsuppsamlaren (endast vid maskiner med gräsuppsamlare)

Bild 11

Lyft upt utkastarluckan och hang fast grasuppsamlaren.

Klipphofdsinstalling

Observera!

Ställ på ojämn mark in klipphoffden sa, att skärkniven aldrigkommen i kontakt med jorden.

Bild 3 och 4

Ställ in önskad klipphöjd.

Inställningsmöjligeh (beroende pà modell) frán ca 3 cm till max 9 cm.

Hänvisning

Ställ in alla hjul på samma höjd hos maskiner med seperat hjulinställning.

Modell A - bild 3:

• Dra i lasken och lát den snäppa fast i önskat lage.
  Modell B - bild 4:
  For spaken for central hobjdinstalling framat aller bakat och lat den snappa fast i onskat lage.

Tanka och kontrollera oljenivá

Tanka blyfri bensin (se motorhandboken).
Fyll bransletanken hochst 2 cm under pafyllningsrorets unterkant.
Stang bransletanken ordentligt.
- Kontrollera oljenivan, fyll pa vid behov (se motorhandboken).

Rengör batterifacet vid motorn

Avlagsna främande foremal och smuts pa batterifacet med lapp och borste.

Starta motorn

Bild 5

Fara

Forattforhindraskador,

• starta inte motorn när du står framfor utkastet;
• Hall händer och fötter på avständ frän klippaggregatet;
• hall alltid hander, fötter och andra kroppsdelar pa avstand fran roterande delar och hall dig alltid pa avstand fran utkastet; Hall alltid avstand till utkastet.

Koppla fran alla klippverktyg och drivanordningar innan motorn startas.

Luta inte maskinen vid start. Ställ maskinen pa en jämn yta med sä kort ell er sa lite gras som möjigt.

Motoranvisningar

• Folj motorhandbokens information.
  Vissa modeller har ingen gasspak, varvtalet stalls in automatiskt. Motorn gär alltid med optimalt varvtil.

For in batteriet i batterifacet vid motorn tills det snapper fast - bild 5A.
- Oppna bensinkranen (sàvida sādan finns).
Stall gasspaken (sàvida sādan finns) pá /max - bild 5B.
Sta bakom maskinen -tryck pa sakerhetsbygeln och hall den nertryckt - bild 5C.
Vrid startnyckeln pa styrhandtaget tills motorn startup (startforsok max 5 sekunder, vanta minst 1 minutFore{nasta startforsok)-bild 5C.

När motorn árigang:

Stall gassaken (sàvida sādan finns) mellan max och /min for att varmköra motorn under kort tid.
Stall vid klippning gasspaken (sàvida sādan finns) på full gas.

i Hanvisning

Se motorhandboken for mer information om motorn.

Stanna motorn

Bild 7

Stall gasspaken (sàvida sādan finns) pá láge min.
- Slapp sakerhetsbygeln. Motorn och klippverktyget stannar after kort tid.

Arbeta med maskinen

Till-/frankoppling av hjuldrift (endast hos maskiner med hjuldrift) Bild 6

Tillkoppling

Tryck hjuldriftens bygel (2) och sakerhetsbygeln (1) framåt. Ju langre frem desto snabbare kör maskinen.

Frankoppling

Dra hjuldriftens bygel (2) och sakerhetsbygeln (1) bakat sa langt det gär.

Hänvisning

Beroende pa konstruktionen kan det när maskinen dras bakat hända att bakhjulens motstand hojs.

Darvid handlar det inte om ett maskinfel,utan det beror paktekiska egenskaper.

Åtgård (beroende på modell): Åtgård: Kör maskinen till att börj med nagot framåt utan atdragen bygel och dra den)darefter bakat.

Ta av och tomma gräsuppsamlaren

När avklippt material blir liggande kvar på marken eller pafyllningsindikeringen (tillval, bild 12) visar att korgen ar full:

Slapp sakerhetsbygeln och vanta tills motorn stär stilla.
Lyft upt utkastarluckan och ta av grasuppsamlaren.
Töm innehallet.

Arbeta utan grasuppsamlaren

Om du tar av gräsuppsamlaren fälls utkastarluckan ner. Vid klippning utan gräsuppsamlare kastas det klippta gräset ut direkt nedät.

Omtställning till bioklipp

Lyft uptukastarluckan.
Ta av grasuppsamlaren.
Satt i bioklippkilen (beroende pa modell).
Slapp ner utkastarluckan.

i Hanvisning

Modeller med inbyggd bioklipp-funktion behover ingen separat bioklippkil - denna Funktion overtas aven speciell konstruerad baklucka (bild 8B).

Omtställning av maskinerna till sidutkast

(beroende pa utforande)

Savida sadan finns: Ta av grasuppsamlaren och sank bakutkastluckan.
Lyft upp stotskydd/bioklippklaff och montera sidutkastet (bild 9).

När arbetet ár fardigt

• dra ut startnyckeln (sàvida sādan finns).
  Vanta tills alla rörliga delar star helt stilla och motorn har svalnat.
  Stangbensinkranen (om sadan finns -se motorhandboken).
  Dra av motorns tandstiftskontakt.
  Töm gratuppsamlaren.
  Avlagsna motorns startbatteri - Bild 16.
  Ladda batteriet vid behov. Bild 17

Tryck pa knappen (1) pa batteriet for att kontrollera laddningskapaciteten.

Lysdioderna (2) visar den aktuella laddningskapaciteten.

Ladda omgående batteriet om en lysdiod blinkar.

i Hanvisning

Om maskinen ske stallas in iett stangt utrymme maste motorn varakall.

Tips for grasskötsel

Här ar nagra tips om hur grasmattan skakotas for att den skafrodas och växa jamt.

Klippning

En gräsmatta bestär av olica grässorter. Om du klipper ofta växermest grässorter med starka rotter som bildar en tat gräsmatta. Om du klipper sallan växermest langa grässorter och vilda orter (t.ex. klover, tusenskona).

Gräsmattans normalhöjd ar ca 4-5 cm. Klipp endast 1/3 av den sammanlagda höjden, alltså vid 7-8 cm langd till normalhöjd.

Gräsmattan ske helst inte klippaskortare an 4 cm, eftersom den i annat fall kan ta skada vid torka.

Om gräset har blivit högt (t.ex.fter semestern) klipper du ner det till normalhöjden i etapper. Klipp alltid i nagot overlappande banor.

Bioklippning (med tillbehör)

Gräset klips i smà bitar (ca 1 cm) och fär ligga kvar på gräsmattan.

På sá satt tillförs gräsmattan manga naringsämnen.

For optimal resultat maste grasmattan alltid klippas kort, se aven punkt "Klippning".

Följ foljande anvisningar for mulchning:

-Klippinte vattgras.
- Klipp aldrig av mer an max 2 cm av den sammanlagda gräslängden.
- Kör längsamt.
- Kör med max motorvarvital.
- Rengör klippaggregatet regelbundet.

Transport

Korta sträckor För hand

Fara

Foremal kan gripas och slungas ivag av det roterande klippaggrega tet och pa sa satt fororsaka skada. Stang av motorn innan maskinen transporteras over andra ytor an gras.

Med fordon

Fara

Stäng av motorn och låt den svalnaFore varje transport.Dra av tandstiftskontakten.

Transportera inte maskinen i lutat lage.

Säkra maskinen noggrant vid transport på eller i att fordon sa att den inte börjar glida oavsiktligt.

Maskinen fär endast transporteras med tom bransletank! Tankkocket maste vara ordentlich stängt.

Maskiner med hopfallbar styrstang: Bild 10

• Spara plats genom att fälla ihop styrstången.

Underhäll/Rengöring

Fara

Foljande Åtgärder måste vidtas fore alla arbeten på maskinen som skydd mot personskador:

• stäng av motorn,
  -dra ut startnyckeln (sàvida sādan finns),
• vanta tills alla rörliga delar star helt stilla och motorn har svalnat.
  -dra av tändstiftskontakten pa motorn for att forhindra att motorn startar oavsiktligt,
• avlågsna motorns startbatteri,
• följ motorhandbokens sakerhets -anvisningar.

Fara

Som skydd mot skador av klippaggregatet ske alla atgärder som byte eller slipning av kniven endast utfəras av fackverkstad (specialverktyg nödvändiga).

Observer!

For att motorn inte ske ta skada av bransle aller olja ske maskinen alltid lutas sa, att tandstiftet ar riktat uppat.

i Hanvisning

En maskin som underhalls regel-bundet haller langre och kan anvandas utan att störningar inträffar. Om maskinens unterhall ar bristfälligt kan brister som äventy-rar sakerheten uppsta.

Underhäll

Observer!

Följ motorhandbokens underhãlls-foreskrifter. Lat en serviceverkstad kontrollera och underhãlla maskinen nar sasogen ar over.

Forbrukade batterier fár ej kastas i hushalssoporna. Lämna in forbrukade batterier till din forsäljare ell er an avfallhanteringsfretag. Demontera batteriet innan maskinen skrotas.

i Hanvisning

Följ motorhandbokens kontroll- och unterhällsintervall.

Beroende på modell ar maskinen utrustad med en elektronisk underhãllsindikering (bild 13). Beakta dessa unterhãllsindikeringar forutom de skriftiga unterhãllsanvisingarna. Handhavande liksom vidare information framgår av unterhãllsindikeringens bifogade separataBruksanvisning.

Före varje drift

• Kontrollera oljenivan och fyll pa olja vid behov.
• Kontrollera att skruvforbanden ar riktigt atdragna och dra at dem vid behov.
• Kontrollera sakerhetsanordningarna.
  Avlagsna främande foremal och smuts på batterifacet vid motorn med lapp och borste.

Kontroll av

kopplingsingreppspunkt:

(endast hos maskiner med hjuldrift)
- När motorn ar igäng och hjuldrivningen frankopplad farnaskinen ej rora sig framat.
- När motorn ár igång och hjuldriften tillkopplad skamaskinen röra sig framåt.

Bild 15

Beroende pa utforande kan bowdenvajern for hjuldriften justeras genom att flytta den fran fasthal A till B.

i Hanvisning

Endast nödvändigt vid slitage om hastigheten avtar alltmer vid helt framättryckt bygel for hjuldriften.

After de 2-

5 Första drifttimmarna

• Byt olja, se bifogad motorhandbok.

After varje klippning ellr vid behov

Ladda batteriet.

En gäng per säsong

• Byt olja, se bifogad motorhandbok.
  Smorj alla ledpunkter och -vridfjadern på utkastarluckan.
  Lat en fackverkstad se over och underhalla maskinen after varje sasong.
  Lat en fackverkstad kontrollera batteri och laddare regelbundet (minst 1 gang om aret).

Rengöring

Observera!

Rengör maskinen after varje användning. Om du använder en smutsig maskin kan material- och Funktionsskador uppsta.

Använd inte hogtryckstvatt für ren-goring.

Rengöring av gräsuppsamlaren (endast vid maskiner med gräsuppsamlare)

Rengöring sker enklast direkt after klippning.

Ta av grasuppsamlaren och tom den.
Grasuppsamlaren kan rengoras med en kraftig vattenstrale (tradgardslang).
Låt gräsuppsamlaren torka ordentlich innan den används{nasta gang.

Rengöring av gräsklipparen

Fara

Vid arbeten på skärmekanismen kan du skada dig. Använd arbetshandskar for din skydd.

Observera!

For att motorn inte ske ta skada av bransle aller olja ske maskinen alltid lutas sa, att tandstiftet ar riktat uppat.

Spola inte av maskinen med vatten eftersom det kan skada maskinense elektriska delar.

Skydda batteri och laddare mot fuk tighet.

Rengör helst maskinen direkt after klippning.

Rengör batterifacet vid motorn

Avlagsna främande foremål och smuts på batterifacket vid motorn med lapp och borste.

Maskinenutan tvattsystemfor klippdäcket:

Rengör skärkammaren och utkastarluckan med borste eller lapp.
Stall maskinen pa hjulen och avlagsna alla gras- och smutsrester.

Maskiner med tvättsystem for klippdäcket:

Bild 14

Gräsklippare med tvättsystem for klippdäcket ar utrustade med en vattenanslutning. Därmed kan gräsrester spolas av fran klippdäckets undersida och avlagringar av korroderande kemikalier for-hindras. Gå tillvaga på foljande satt nr du klippt fardigt:

Ställ maskinen på en plan stenfri yta.

i Hanvisining

Utkastarschaktet fär inte vara riktat mot hus, garage eller liknande.

Montera en gängse slangadapter (tillval i leveransen) pa en vattenslang och anslut den till anslutningen pa klippdäcket.
- Oppna vattenkranen.
Starta motorn och lát den gā nāgra minuter.
Stanna motorn och lossa vattenslangen på maskinen.

After rengöring:

Starta motorn och lat den gå nagra minuter for att torka klippdäckets undersida.
Stanna motorn.

Fövaring

Fara

Explosions- och brandfara.

Om det finns bransle (bensin) i tanken far maskinen inte stallas i rumdar bensinangor kan komma i kontakt med oppen eld ell er gnistor.

Observera!

Undvik maskinskada.

• Maskinen (med avsvalnad motor) ska forvaras i rena och torra utrymmen.
  Vd langre forvaring, t.ex. under vintern, ska maskinen skyddas mot rost.
  -Forvara batteri och laddare pa en sval och torr plats.
• Skydda batteri och laddare mot fuktighet, regn, snö och frost. Efter sasongen, aller om maskinen inte sca anvandas i mer'an en manad:

Tappa av branslet i ett lampligt kärl och hantera motorn enigt motorhandbokens beskrivning.

Observera!

Bransle farrendast tappas av utomhus.

Rengör maskinen och gräsuppsamlaren.
Torka av alla metalldelar med en inoljad lapp (hartsfri olja) ellerepreja dem med olja for att skydda dem mot rost.

Ladda batteriet.

Garanti

För varje land gäller vär representants garantivillkor. Störningar pā maskinen ätgårdas kostnadsfritt inom ramen for garantin om orsaken ar material- eller tillverkningsfel. Kontakta Återförsäljaren ellvarepresentant om du behöver utnyttja garantin.

Motorinformation

Motortillverkaren ar ansvarig for alla eventuella motorproblem som ror effekt, effektmatning, tekiska specifikationer, garanti och service. Narmare information aterfinns i motortillverkarens separat medfoljande agar-/anvandarhandbok.

Felsökning och atgärder

Driftstörningar hos gräsklipparen har ofta enkla orsaker, som du bör kännà till och delvis kan átgårdasjälv. Om du ar osäker ár du vällkommen att kontakta din áterforsäljare som gärna hjälper dig.

Problem Möjlig(a) orsk(er) Åtgård

Motorn startar inte. Gasspaken stär fel. Ställ gasspaken på lageEller CHOKENVID kall motor).
	Ställ gasspaken på lage max allerSTART (vid varm motor).
Maskinen stär i högt gräs. Ställ maskinen på en yta med kort gräs.
Inget brändsle i tanken. Fyll tanken med rent, nytt brändsle.
Tändstiftskontakten ej ansluten. Anslut tändstiftskontakten.
Bränslet ar gammelt erller smutsigt.	Ersätt det gamla brändset med nytt.
Luftfiltret smutsigt.	Rengör luftfiltret.
Batteriet ej riktigt isatt.	Sätt in batteriet i batterifacket på motorn på rätt sätt och lately det snöppa fast.
Batteriet urladdat.	Ladda batteriet med den medlevererade laddaren.
Ledning defekt.	Kontrolera om elektriska ledningen är OK.
Batteri defekt.	Lät en fackverkstad kontrollera batteriet.
Ovanliga ljud (det skramlar, rasslar eller skallrar).	Skruvar, muttrar ellere andra fästanordninger sitterlös.
Skakning/vibration	Kniv sös.
	Kniv defekt.
	Kniv obalanserad.
	Motorn sitterlös.
Ojämn klippning ellere varvtalet reduceras.	För högt gräs.

Problem Möjlig(a) orsk(er) Åtgård

Gräset ligger kvar ellergräsuppsamlaren blir inte full.	Gräset är für vätt. Låt gräsmattan torka.
	Utkast tilltätppt. Stäng av motorn, avlågsnatailltäppningen.
	Slöa knivar. Låt en fackverkstad byta eller slipakniven.
	Otilräcklig motoreffekt. Klipp oftare, ställ in större klipphöjd.
	Gräsuppsamlaren är full. Stäng av motorn och tömgräsuppsamlaren.
	Gräsuppsamlaren är smutsig. Stäng av motorn och rengörluftöppningarna i gräsuppsamlaren.
Hjuldriften fungera inte. Kilremmen har gätt av ellerväxeldefekt.	Låt en fackverkstad byta ut de defektdelarna.

Vajer/bowdenvajer har brustit. Låt en fackverkstad byta ut de defekta delarna.

Indholdsfortegnelse

For din sikkerheds skyld 78

Montering 80

Betjening 80

Fare for kvaelning med kulilte.

Lad kun forbraendingsmotoren
kore udendors.

(kun for maskine med hjultraek) Fig.6

Taende hjultraek

(kun for maskine med hjultraek)

Tips for pleie av gressplenen 92

Transport 92

Vedlikhold/Rengjaring 92

Gi betjeningsveiledningen videre til en eventuell ny eier av maskinen.

För arbeidet med maskinen

Monteringen av maskinen blir framstilt pa et seperat ark med Bilder.

i Henvisninger om avskaffing

För Förste gangs bruk ma det derfor fylles pa motorolje, se motorhandboken.

Oppleading av akku

(Maskiner med elektrostart)

i Henvisninger om skroting av ladeapparatet

Inn-/utkoplng av hjuldriften (kun ved maskiner med hjuldrift) Bilde 6

Utkoplng av hjuldriften

Tips for pleie av gressplenen

For et optimal resultat ma gressplenen alltid holds kortklippet, se ogsa avsnittet "gressklipping".

Korte strekningen med hand

Fare

Rengjaring av gressklipperen

Fare

När maskinen skal tas ut av drift

Fare
