ПОСІБНИК КОРИСТУВАЧА A 460 A SP HW Wolf Garten

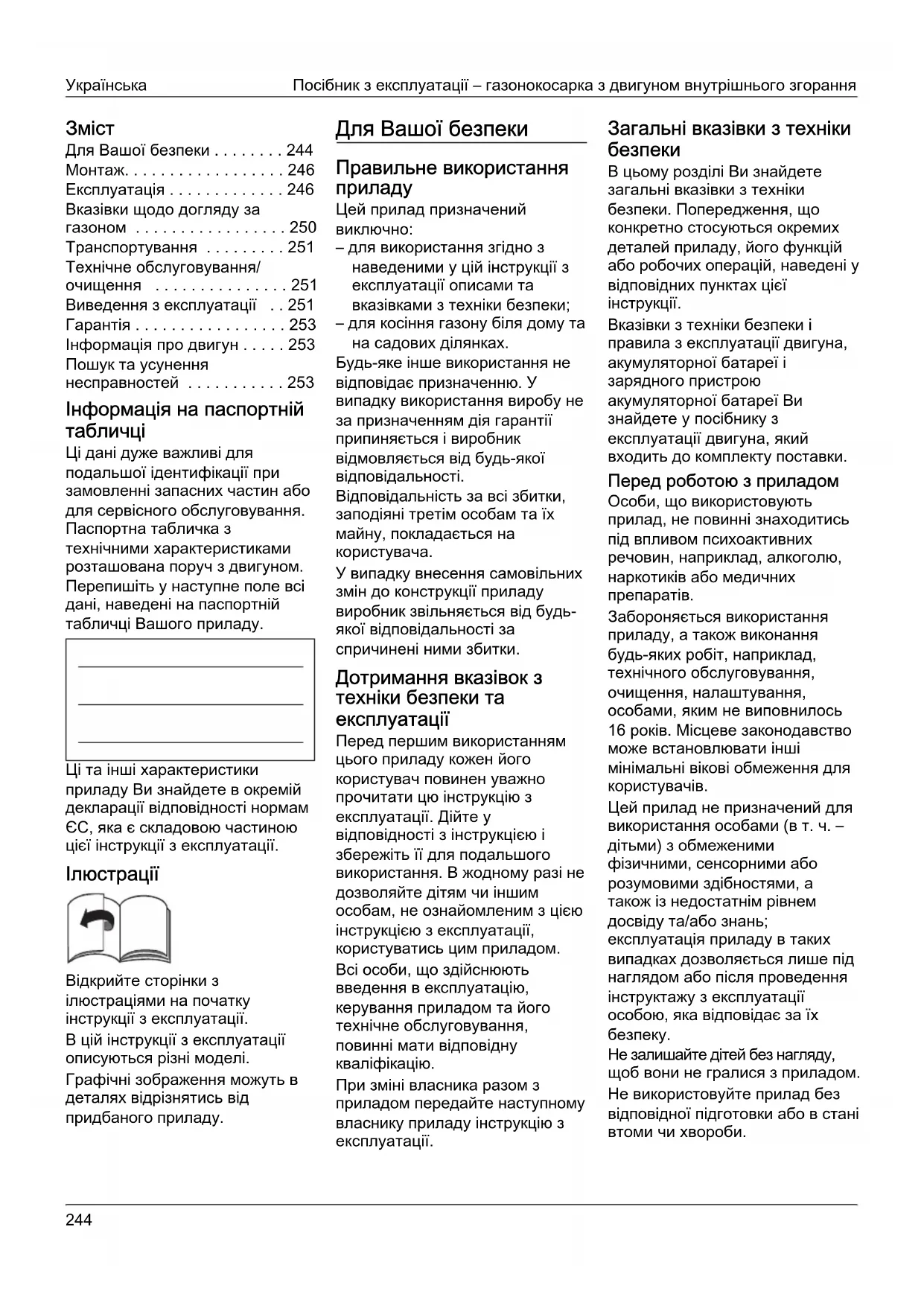

• Для Вашої безпеки p. 244
• Mонтаж p. 246
• Експлуатація p. 246
• Вказівки щодо догляду за газоном p. 250
• Транспортування p. 251
• Технічне обслуговування/ очищення p. 251
• Виведення з експлуатації p. 251
• Гарантія p. 253
• Інформація про двигун p. 253
• Пошук та усунення несправностей Інформація на паспортній p. 253

Ці дані дуже важливі для подальшої ідентифікації при замовленні запасних частин або для сервісного обслуговування. Паспортна табличка з технічними характеристиками розташована поруч з двигуном. Перепишіть у наступне поле всі дані, наведені на паспортній табличці Вашого приладу. Ці та інші характеристики приладу Ви знайдете в окремій декларації відповідності нормам ЄС, яка є складовою частиною цієї інструкції з експлуатації.

Відкрийте сторінки з ілюстраціями на початку інструкції з експлуатації. В цій інструкції з експлуатації описуються різні моделі. Графічні зображення можуть в деталях відрізнятись від придбаного приладу. Для Вашої безпеки Правильне використання

Цей прилад призначений

– для використання згідно з наведеними у цій інструкції з експлуатації описами та вказівками з техніки безпеки; – для косіння газону біля дому та на садових ділянках. Будь-яке інше використання не відповідає призначенню. У випадку використання виробу не за призначенням дія гарантії припиняється і виробник відмовляється від будь-якої відповідальності. Відповідальність за всі збитки, заподіяні третім особам та їх майну, покладається на користувача. У випадку внесення самовільних змін до конструкції приладу виробник звільняється від будь- якої відповідальності за спричинені ними збитки. Дотримання вказівок з техніки безпеки та експлуатації Перед першим використанням цього приладу кожен його користувач повинен уважно прочитати цю інструкцію з експлуатації. Дійте у відповідності з інструкцією і збережіть її для подальшого використання. В жодному разі не дозволяйте дітям чи іншим особам, не ознайомленим з цією інструкцією з експлуатації, користуватись цим приладом. Всі особи, що здійснюють введення в експлуатацію, керування приладом та його технічне обслуговування, повинні мати відповідну кваліфікацію. При зміні власника разом з приладом передайте наступному власнику приладу інструкцію з експлуатації. Загальні вказівки з техніки

В цьому розділі Ви знайдете загальні вказівки з техніки безпеки. Попередження, що конкретно стосуються окремих деталей приладу, його функцій або робочих операцій, наведені у відповідних пунктах цієї інструкції. Вказівки з техніки безпеки і правила з експлуатації двигуна, акумуляторної батареї і зарядного пристрою акумуляторної батареї Ви знайдете у посібнику з експлуатації двигуна, який входить до комплекту поставки. Перед роботою з приладом Особи, що використовують прилад, не повинні знаходитись під впливом психоактивних речовин, наприклад, алкоголю, наркотиків або медичних препаратів. Забороняється використання приладу, а також виконання будь-яких робіт, наприклад, технічного обслуговування, очищення, налаштування, особами, яким не виповнилось 16 років. Місцеве законодавство може встановлювати інші мінімальні вікові обмеження для користувачів. Цей прилад не призначений для використання особами (в т. ч. – дітьми) з обмеженими фізичними, сенсорними або розумовими здібностями, а також із недостатнім рівнем досвіду та/або знань; експлуатація приладу в таких випадках дозволяється лише під наглядом або після проведення інструктажу з експлуатації особою, яка відповідає за їх

Не залишайте дітей без нагляду, щоб вони не гралися з приладом. Не використовуйте прилад без відповідної підготовки або в стані втоми чи хвороби.Посібник з експлуатації – газонокосарка з двигуном внутрішнього згорання Українська

Всі особи, що здійснюють введення в експлуатацію, керування приладом та його технічне обслуговування, повинні мати відповідну кваліфікацію. Перед початком робіт ознайомтесь з усіма пристроями та елементами управління, а також з їхніми функціями. Зберігайте пальне тільки в дозволених до використання спеціальних каністрах і завжди на достатній відстані від джерел тепла (наприклад, від печей чи водонагрівачів). Заправляйте прилад лише під відкритим

Hіколи не заправляйте прилад під час роботи двигуна або коли двигун гарячий. Змініть пошкоджені вихлопну трубу, бак або кришку бака. Перевіряйте перед користуванням: – чи працює травозбірник та чи правильно зачиняється вивантажувальна кришка. Пошкоджені, спрацьовані та відсутні деталі слід негайно

– різальнi інструменти, кріпильнi болти та весь різальний блок на наявність слідів зносу або пошкоджень Зношенi або пошкоджені деталі необхідно замінити в спеціалізованій майстерні тільки у комплекті, щоб виключити виникнення дисбалансу. Hаданий у комплекті зарядний пристрій призначений виключно для заряджання використовуваного в приладі акумулятора. Акумулятор можна заряджати тільки цим зарядним

Запасні частини і аксесуари повинні відповідати вимогам, встановленим виробником. Тому використовуйте лише оригінальні або дозволені виробником запасні частини та аксесуари. Під час заміни завжди враховуйте складені виробником вказівки з монтажу. Використання не схвалених виробником запасних частин та аксесуарів може становити суттєву загрозу для безпеки. Доручайте проведення ремонту тільки кваліфікованому спеціалісту або спеціалізованій

Слідкуйте за своєчасним виконанням всіх робіт з технічного обслуговування – це дозволить підтримувати прилад у безпечному експлуатаційному

Під час роботи з приладом Під час експлуатації приладу або робіт з над ним носіть спеціальний робочий одяг,

– спеціальне взуття; – довгі штани; – щільно облягаючий одяг; – захисні навушники, – захисні окуляри. Використання засобів індивідуального захисту зменшує небезпеку отримання

Не носіть просторий одяг або одяг зі звисаючими шнурками чи

Робота без захисних навушників може призвести до втрати слуху. Навіть при використанні захисних навушників робіть часті перерви в роботі, щоб зберегти

На приладі повинне бути встановлене все захисне обладнання – у повному комплекті та у бездоганному

Забороняється вносити зміни в конструкцію захисного обладнання. Використовуйте прилад тільки в тому технічному стані, в якому він був випущений, і згідно з приписами виробника. У жодному разі не змінюйте попередніх заводських налаштувань двигуна. Забороняється користуватись відкритим полум'ям, предметами, що утворюють іскри, а також курити. Вказівки щодо вібрації: Вібраційні коливання можуть негативно впливати на нерви і призвести до порушення циркуляції крові в судинах рук та

– При роботі в умовах низької температури навколишнього середовища носіть теплий одяг і слідкуйте, щоб ваші руки були теплими і сухими. – Робіть перерви. – Відчувши оніміння, свербіння або біль в шкірі пальців чи рук, або помітивши її збліднення, припиніть роботу з машиною і, за необхідності, зверніться до

Перед початком будь-яких робіт з цим приладом Запобігаючи поранення, перед усіма роботами (наприклад, технічне обслуговування, наводка) над цим приладом та його транспортуванням (наприклад, підйом або перенесення) слід: – вимкнути двигун, – вийняти ключ запалювання (за наявності), – дочекатись повної зупинки всіх рухомих деталей та охолодження двигуна, – для запобігання ненавмисному запуску двигуна зняти контактний наконечник свічки запалювання на двигуні, – зняти стартову акумуляторну батарею з двигуна, – дотримуватись додаткових вказівок з техніки безпеки, наведених у посібнику з експлуатації двигуна. Після завершення роботи з

Ніколи не залишайте прилад без нагляду, не вимкнувши попередньо двигун та не вийнявши ключ запалювання – за наявності.Українська Посібник з експлуатації – газонокосарка з двигуном внутрішнього згорання

Захисне обладнання Зображення 1

Hіколи не користуйтесь приладом із пошкодженим або не встановленим захисним обладнанням. Запобіжна дуга (1) Запобіжна дуга необхідна для Вашої безпеки – вона дозволяє негайно зупинити двигун та різальний апарат при виникненні позаштатної ситуації. Забороняється виконувати дії, спрямовані на припинення її захисної функції. Вивантажувальний козирок (2) або відбивальний захист (3) Вивантажувальний козирок/відбивальний захист захищає вас від поранень від різального апарату або відкинутих твердих предметів. Експлуатація приладу дозволена тільки з вивантажувальною кришкою або протиударним захистом. Символи на приладі Hа приладі розміщені наклейки з різними символами. Нижче наводиться значення цих символів:Увага! Перед введенням в експлуатацію прочитати інструкцію з експлуатації!Не допускати сторонніх осіб до небезпечної ділянки!Перед виконанням будь-яких робіт на приладі, а також перш ніж залишити прилад, вимкнути двигун і вийняти ключ запалювання.Ознайомтесь з додатковими вказівками у главі «Для Вашої безпеки».Перед роботами на рiзальних iнструментах зняти контактний наконечник запалювальної свiчки!Тримати пальці рук та ноги на відстані вiд різальних iнструментiв! Перед налаштуванням, очищенням або перевіркою приладу його необхідно вимкнути і зняти контактний наконечник свічки запалювання.Небезпека травмування – працювати лише зі встановленим викидачем.Завжди слідкуйте, щоб ці символи на приладі були розбірливими. Символи в цій інструкції В цій інструкції використовуються символи, які попереджають про небезпеку або позначають важливі вказівки. Пояснення значення символів:

Вказує на небезпеки, пов'язані з описаною робочою операцією, під час виконання якої існує загроза для людей.

Вказує на небезпеки, пов'язані з описаною робочою операцією, якi можуть призвести до пошкодження приладу. Означає важливу інформацію і корисні поради щодо використання. Mонтаж Порядок монтажу приладу показаний на зображеннях в окремому додатку.Вказівка щодо утилізаціїУтилізуйте залишки упаковки, прилади, що відслужили свій термін і т. п. у відповідності до місцевих приписів. Експлуатація Ознайомтесь також зі вказівками у посібнику з експлуатації

Нещасний випадок – Під час косіння присутність сторонніх осіб, особливо – дітей, а також – тварин, у безпосередній близькості з приладом заборонена. Існує небезпека травмування відкинутими каменями або іншими предметами.

– Переміщуйте прилад тільки зі швидкістю кроку. – Будьте особливо обачні під час косіння у зворотному напрямку, тобто, тягнучи прилад на себе.

!Посібник з експлуатації – газонокосарка з двигуном внутрішнього згорання Українська

– Під час косіння на крутих схилах прилад може перевернутись і травмувати Вас. Косіть поперек схилу, а не вгору та вниз. Hе косіть на ділянках зі схилом понад 20 %. – Будьте особливо уважні при зміні напрямку руху і завжди зберігайте стійке положення. – Існує небезпека травмування при косінні на межах ділянки. Kосіння поблизу країв, зелених огорож або крутих схилів є небезпечним. Під час косiння витримуйте безпечну вiдстань. – При косінні вологої трави з-за зниженого зчеплення з землею прилад може повести вбік, і ви можете впасти. Kосіть тільки суху траву. – Працюйте тільки при денному світлі або при достатньому штучному освітленні.

– Необхідно завжди дотримуватись безпечної відстані до інструменту, що обертається, визначеної направляючою рукояткою. – Робоча зона користувача під час роботи знаходиться за направляючою рукояткою. – Hіколи не наближайте руки або ноги до деталей, що обертаються, або під них. – Не користуйтесь приладом за поганих погодних умов, наприклад, під час дощу чи

– Використовуйте прилад тільки в суху погоду. – Не допускайте потрапляння на крапель дощу або вологи. На мокрій траві прилад може сковзати через зменшене зчеплення з ґрунтом. – Зупиніть двигун і дочекайтесь зупинки різального інструменту: – перед тим, як нахилити

– для переміщення поверхнями, не покритими

– Зупиніть двигун, і, з метою запобігання його випадковому запуску: Вийняти ключ запалення (за наявності), зняти стартову акумуляторну батарею з двигуна, діждатися охолодження двигуна і зняти наконечник дроту зі свічки

– перед усуненням забивання та блокування у викидачі, – перед перевіркою, очищенням, налаштуванням газонокосарки або виконанням робіт над

– після зіткнення зі стороннім предметом. Перевірте газонокосарку на предмет пошкоджень, і, при наявності таких, зверніться в спеціалізовану майстерню. – при виникненні надмірної вібрації приладу. Негайно перевірте прилад. – В жодному разі не піднімайте і не переносьте прилад під час роботи двигуна. – Перевірте територію, на якій буде використовуватись прилад, і приберіть всі предмети, що можуть бути захоплені та відкинуті. – При зіткненні різального інструменту зі стороннім предметом (наприклад, з каменем) або при виникненні нехарактерно сильної вібрації приладу: негайно зупиніть

Перед подальшою експлуатацією доручіть спеціалізованій майстерні перевірку приладу з метою виявлення пошкоджень. – Ніколи не стійте перед вивантажувальним каналом для трави косарки з серпоподібним різальним механізмом. Прилади з травозбірником: – При від'єднанні травозбірника Ви або інші особи можуть отримати травми відкинутим скошеним матеріалом або сторонніми предметами. Hіколи не спорожнюйте травозбірник під час роботи двигуна. Вимкніть прилад. Hебезпека отруєння чадним

Експлуатуйте двигун внутрішнього згорання тільки на відкритому повітрі. Вибухо- та пожежонебезпека –Пари бензину вибухонебезпечні, а бензин надзвичайно легко займається. – Заправляйте пальне до запуску двигуна. Коли двигун працює або ще не охолов, тримайте бак закритим. – Доливати пальне можна тільки при зупиненому та охолодженому двигуні. Забороняється користуватись відкритим полум'ям, предметами, що утворюють іскри, а також курити. Заправляйте прилад лише під відкритим небом. – Не запускайте двигун, якщо пальне перелилося через край. Усунути прилад із засміченої паливом ділянки й дочекатись, поки не вивітрилися паливні

– З метою запобігання пожежі очищуйте наступні частини приладу від трави та масла, що

– Вихлопну трубу – Батареї/акумулятори,

Небезпека спотикання – Переміщуйте прилад тільки зі швидкістю кроку.Українська Посібник з експлуатації – газонокосарка з двигуном внутрішнього згорання

Пошкодження приладу – Каміння, гілки на землі або подібні предмети можуть призвести до пошкодження приладу та порушення його роботи. Перед кожним використанням прибирайте тверді предмети з робочої

– Користуйтесь приладом тільки у бездоганному стані. Щоразу перед роботою візуально перевіряйте прилад. Особливо ретельно перевіряйте захисне обладнання, органи керування та різьбові з’єднання на предмет пошкоджень та надійність посадки. Перед початком роботи замініть пошкоджені деталі. – У жодному випадку не використовувати акумуляторну батарею у разі її деформації, пошкодження або після її

– Берегти акумуляторну батарею і зарядний пристрій від дощу і вологи. Дозволений час роботи з

Дотримуйтесь внутрішньодержавних / комунальних приписів, що регламентують години роботи (за необхідності зверніться до відповідного адміністративного

Дані щодо розташування

Дані щодо позиції на приладі (напр., ліворуч, праворуч) ми вказуємо завжди, виходячи від поручня управління у робочому напрямку приладу. Перед першим введенням в експлуатацію Заливання моторного масла

Зміркувань зручності транспортування прилад постачається без моторного

Тому перед першим введенням в експлуатацію залийте моторне масло, див. посібник з експлуатації

Заряджання акумулятора (Для приладів з електростартером) Дотримуватися усіх зазначених у посібнику з експлуатації двигуна вказівок і даних стосовно акумуляторної батареї і зарядного пристрою, і слідувати

Небезпека хiмiчних опiкiв/

Ви завжди повинні бути готові до витоків рідин чи газів при виникненні позаштатних

Небезпека удару електричним струмом Перед кожним застосуванням перевіряйте зарядний пристрій на предмет зовнішніх пошкоджень. В жодному разі не використовуйте пошкоджений зарядний пристрій.

– Переконайтесь, що напруга електричної мережі становить 220–230 В, а частота струму 50 Гц у відповідності з характеристиками, вказаними на паспортній табличці зарядного пристрою. – Берегти акумуляторну батарею і зарядний пристрій від вологи, дощу, снігу і

– Заряджайте акумулятор тільки в добре провітрюваних і сухих приміщеннях. – Зарядний пристрій від'єднати від електромережі після виймання із нього акумуляторної батареї. – У жодному випадку не вставляти жодних предметів до контактів акумуляторної

– Зарядний пристрій від'єднати від електромережі перед виконанням усіх робіт над ним. – Акумуляторну батарею і зарядний пристрій не розкривати. Виконання усіх робіт над акумуляторною батареєю і зарядним пристроєм доручати спеціалізованій майстерні. Зображення 2 Перед першим використанням виробу зарядити акумуляторну батарею протягом приблизно 1 години. Використовуйте лише зарядний пристрій з комплекту поставки.

Детальну інформацію про процес зарядки та індикації рівня зарядки акумуляторної батареї Ви знайдете у посібнику з експлуатації двигуна. Вказівка щодо утилізації зарядного пристрою Зарядний пристрій утилізується за правилами утилізації електроприладів. Дотримуйтесь місцевих приписів. Налагоджувальні роботи щоразу перед початком

Небезпека травм! Перед початком будь-яких робіт з цим приладом – Вимкніть двигун, – Вийміть із замка ключ запалювання (за наявності), – Дочекайтесь повної зупинки рухомих деталей; двигун повинен охолонути, – Для запобігання ненавмисного запуску двигуна зніміть контактний наконечник свічки запалювання на двигуні, – стартову акумуляторну батарею зняти з двигуна. Встановленняя травозбірника (тільки для приладів із травозбірником) Зображення 11 Підняти вивантажувальну кришку і навісити травозбірник.

!Посібник з експлуатації – газонокосарка з двигуном внутрішнього згорання Українська

Налаштування висоти косіння

Висоту косіння трави на нерівній поверхні слід встановити таким чином, щоб ніж у жодному разі не торкався ґрунту. Зображення 3 та 4 Налаштувати потрібну висоту

Можливість регулювання (в залежності від моделі) в межах від прибл. 3 см до макс. 9 см.

На приладах з незалежним регулюванням коліс слід встановити всі колеса на однакову висоту. Модель A - зображення 3 Витягнути петлю і зафіксувати в бажаному положенні. Модель B - зображення 4 Перемістити важіль централізованого регулювання висоти вперед або назад і зафіксувати в бажаному

Заправка пальним і перевірка рівня масла Заправити бак неетилованим бензином (див. посібник з експлуатації двигуна). Паливний бак заповнюйте максимум 2 см від нижнього краю заливного

Надійно закрити паливний бак. Перевірити рівень масла, за потреби – долити масло (див. посібник з експлуатації

Чищення батарейного відсіку

Сторонні предмети і забруднення видалити з батарейного відсіку за допомогою тканини і щітки. Запуск двигуна Зображення 5

Для захисту від поранень – не запускайте двигун, стоячи перед викидачем; – тримайте руки та ноги на відстані від різального

– не наближайте руки, ноги та інші частини тіла до деталей, що обертаються. Ніколи не наближайтесь до викидача. Перед запуском двигуна вимикайте зчеплення всіх різальних інструментів та

Не нахиляйте прилад під час запуску. Встановіть прилад на рівній поверхні з максимально короткою або рідкою травою. Вказівки щодо двигуна – Ознайомтесь з інформацією у посібнику з експлуатації

– Деякі моделі не оснащені важелем акселератора – їх частота обертання налаштовується автоматично. Двигун завжди працює з оптимальною частотою

Вставити стартову акумуляторну батарею до батарейного відсіку на двигуні так, щоб вона була зафіксована у пазу – зображення 5A. Відкрити бензиновий кран (за наявності). Встановити важіль акселератора (за наявності) в положення /max – зображення 5B. Стоячи ззаду від приладу, натиснути та тримати аварійний бугель – зображення 5C. Ключ запалення на рукоятці управління ввімкнути, щоб двигун завівся (спроба запуску макс. 5 секунд, перед наступною спробою зачекати мін. 1 хвилину). Під час роботи двигуна: Встановити важіль акселератора (за наявності) між /max та /min, щоб двигун прогрівся протягом короткого часу. Для косiння газону встановити важіль акселератора (за наявності) на повний газ.

Додаткова інформація щодо експлуатації двигуна міститься у посібнику з експлуатації двигуна. Зупинка двигуна Зображення 7 Встановити важіль акселератора (за наявності) в положення /min. Відпустити запобіжну дугу. Двигун та різальний інструмент незабаром зупиняться. Робота з приладом Увiмкнення/вимкнення приводу коліс (тільки для приладів з приводом

Зображення 6 Увімкнення приводу коліс : Ручку привода коліс (2) разом з аварійним бугелем (1) перевести вперед. Чим далі дуга переміщується вперед, тим швидше рухатиметься

Вимкнення приводу коліс : Ручку привода коліс (2) разом з аварійним бугелем (1) перевести назад до упору.

Під час переміщення приладу назад задні колеса можуть чинити підвищений опір, що зумовлено конструктивними особливостями. Це не ознака несправності виробу, а технічна особливість. Рішення (в залежності від моделі): не витягуючи дугу увімкнення приводу, перемістіть прилад спочатку трохи вперед, а потім назад. !Українська Посібник з експлуатації – газонокосарка з двигуном внутрішнього згорання

Зняття та спорожнення травозбірника (для приладів із травозбірником) Зображення 11 Якщо скошена трава залишається лежати на ґрунті або коли вказівник рівня заповнення (опційний, зображення 12) показує, що приймальна корзина заповнена

Відпустити запобіжну дугу і дочекатись зупинки двигуна. Підняти вивантажувальну кришку і зняти травозбірник. Висипати його вміст. Робота без травозбірника При зніманні травозбірника вивантажувальна кришка відкидається донизу. При роботі без травозбірника скошена трава викидається безпосередньо

Переустаткування для мульчування (для приладів з опційним устаткуванням для мульчування) Прилади з заднім вивантаженням: Зображення 8A Підняти вивантажувальну

Зняти травозбірник. Вставити мульчувальний клин (в залежності від моделі). Відпустити вивантажувальну

Для моделей зі вбудованою мульчувальною функцією встановлення окремого мульчувального клина не потрібне – цю функцію виконує задня кришка спеціальної форми (зображення 8B). Перевлаштування приладів на бокове вивантажування (в залежності від виконання) За наявності: Зніміть травозбірник і опустіть задню вивантажувальну

Підніміть відбивальний захист/ мульчувальний заслін і встановіть боковий вивантажувальний козирок (зображення 9). Після завершення роботи Вийміть ключ запалювання (за наявності). Дочекатись повної зупинки всіх рухомих деталей та охолодження двигуна. Закрити бензиновий кран (за наявності – див. посібник з експлуатації двигуна). Зняти контактний наконечник свічки запалювання на двигунi. Очистити травозбірник. Стартову акумуляторну батарею зняти з двигуна – зображення 16 Акумуляторну батарею підзарядити за необхідності. Зображення 17 Для перевірки рівня зарядки акумуляторної батареї натиснути на кнопку (1) на акумуляторній батареї. Світлодіоди (2) показують приблизний рівень зарядки. Якщо світлодіод блимає, акумуляторну батарею негайно зарядити.

В закриті приміщення дозволяється ставити прилади лише після охолодження

Вказівки щодо догляду

Декілька порад для того, щоб Ваш газон був здоровим і ріс рівномірно.

Газон складається з різних сортів трави. Якщо Ви косите газон часто, інтенсивно ростуть трави з розвинутою кореневою системою, що утворюють міцний

Якщо Ви косите рідко, активно розвиваються високостеблі та інші дикоростучі трави (наприклад, конюшина, маргаритки). Hормальна висота газону складає 4–5 см. Косити слід тільки 1/3 загальної висоти, тобто косити до нормальної висоти при висоті 7–8 см. Газон краще не косити коротше ніж 4 см, інакше при сухості буде пошкоджено трав'янистий

Високо підрослу траву (напр., після відпустку) поетапно достригати до нормальної

Під час косіння завжди захоплюйте вузьку смугу вже викошеної ділянки трави. Mульчування (з

устаткуванням) Під час скошування трава подрібнюється (прибл. до 1 см) і залишається на землі. Завдяки цьому газон отримує велику кількість поживних речовин. Для досягнення оптимального результату слід підтримувати рекомендовану висоту газону, див. також розділ «Косіння». Під час мульчування необхідно враховувати наступне: – Не косити мокру траву. – Не скошувати понад 2 см від загальної довжини трави. – Вести прилад з низькою

– Працювати з максимальною частотою обертання двигуна. – Регулярно очищувати різальний апарат.Посібник з експлуатації – газонокосарка з двигуном внутрішнього згорання Українська

Транспортування На короткі відстані вручну

Різальний інструмент може захоплювати і відкидати предмети, що може призвести до пошкоджень. Для переміщення приладу над поверхнями, не покритими травою, необхідно спочатку зупинити двигун. На транспортному засобі

Перед кожним транспортуванням двигун слід вимкнути і зачекати, поки він охолоне. Зняти контактний наконечник свічки запалювання. Не транспортуйте прилад в нахиленому стані. Забезпечте достатню фіксацію приладу під час транспортування на/в транспортному засобі, щоб унеможливити його несподіване

Перевозити прилад завжди з порожнім паливним баком. Кришка паливного бака повинна бути щільно закрита. Прилади зі складною рукояткою:Зображення 10 Для зручності зберігання скласти направляючу рукоятку.

З метою запобігання травмуванню перед будь-якими роботами на приладі – вимкнути двигун, – вийняти ключ запалювання (за наявності), – дочекатись повної зупинки всіх рухомих деталей та охолодження двигуна, – для запобігання ненавмисному запуску двигуна зняти контактний наконечник свічки запалювання на двигуні, – стартову акумуляторну батарею зняти з двигуна, – дотримуватись додаткових вказівок з техніки безпеки, наведених у посібнику з експлуатації двигуна.

Щоб запобігти травмам, спричиненим різальним апаратом, всі роботи, наприклад, заміну або заточування ножа, необхідно виконувати тільки в спеціалізованій майстерні (необхідні спеціальні інструменти).

Щоб уникнути пошкодження двигуна, викликаного пальним чи маслом, нахиляйте прилад таким чином, щоб свічка запалювання знаходилась вгорі. ВказівкаРегулярний догляд забезпечує тривалий термін служби та безперебійну експлуатацію. Незадовільне технічне обслуговування приладу може призвести до виникнення несправностей, що знижують рівень безпеки. Технічне обслуговування

Дотримуйтесь приписів з технічного обслуговування, що містяться в посібнику з експлуатації двигуна. В кінці кожного сезону доручайте спеціалізованій майстерні проведення перевірки та технічного обслуговування

Виконання будь-яких ремонтних робіт доручати лише спеціалізованій майстерні.

Небезпека для навколишнього середовища через витік моторного масла. При заміні масла здавайте відпрацьоване масло в приймальний пункт відпрацьованого масла чи на підприємство з його утилізації. Небезпека для навколишнього середовища через батареї/ акумулятори Батареї та акумулятори, що відпрацювали свій термін служби, не належать до побутового сміття. Поверніть батареї та акумулятори, що відпрацювали свій термін служби, продавцеві, або здайте їх на підприємство з переробки відходів. Перш ніж відправити прилад на утилізацію, зніміть з нього батареї/акумулятори. ВказівкаЗверніть увагу на проміжки часу для проведення перевірок та технiчного обслуговування, зазначені в посiбнику для двигуна.В залежності від моделі ваш прилад оснащується електронним індикатором технічного обслуговування (зображення 13). Звертайте увагу на відповідні повідомлення індикатора технічного обслуговування додатково до письмових вказівок. До індикатора технічного обслуговування додана окрема інструкція з експлуатації, яка містить додаткову інформацію. Перед кожним використанням Перевірити рівень масла, за потреби – долити масло (див. посібник з експлуатації двигуна). Перевірити надійність різьбових з’єднань, за потреби –підтягнути їх. Перевірити захисне обладнання.

!Українська Посібник з експлуатації – газонокосарка з двигуном внутрішнього згорання

Сторонні предмети і забруднення видалити з батарейного відсіку на двигуні за допомогою тканини і щітки. Перевірка точки спрацьовування

(тільки для приладів з приводом

– При працюючому двигуні та вимкненому приводі коліс прилад не повинен рухатись

– При працюючому двигуні та увімкненому приводі коліс прилад повинен рухатись

Зображення 15 Залежно від виконання, боуденівський трос привода коліс можна налаштувати за допомогою перемикання кріпильного отвору A до B.

Необхідно у випадку, якщо через знос швидкість дедалі знижується, коли повністю натиснуто вперед ручку привода

Після перших 2–5 робочих

Змінити масло, див. посібник з експлуатації двигуна, що

Після стрижки газону або за необхідності Акумуляторну батарею підзарядити. Один раз на сезон Змінити масло, див. посібник з експлуатації двигуна, що

Змазати шарнірні з'єднання та пружини кручення на вивантажувальній кришці. В кінці кожного сезону доручайте спеціалізованій майстерні проведення перевірки та технічного обслуговування приладу. спеціалізованій майстерні регулярне проведення перевірки акумуляторної батареї і зарядного пристрою (не менше одного разу на рік).

Очищайте прилад після кожного використання. Не очищений прилад може стати причиною матеріальних збитків і функціональних порушень. Не використовуйте для очищення очищувач високого

Очищення травозбірника (тільки для приладів із травозбірником) Найкраще виконувати очищення відразу після косіння. Зняти і спорожнити травозбірник. Травозбірник можна очистити потужним струменем води з садового шланга. Перед наступним використанням ретельно висушити травозбірник. Очищення газонокосарки

При виконанні робіт на різальному апараті можна отримати травми. Для захисту використовуйте робочі рукавиці.

Щоб уникнути пошкодження двигуна, викликаного пальним чи маслом, нахиляйте прилад таким чином, щоб свічка запалювання знаходилась вгорі. В жодному разі не обприскуйте прилад водою, оскільки це може призвести до пошкодження деталей електричного обладнання. Берегти акумуляторну батарею і зарядний пристрій від вологи. За можливості очищуйте прилад відразу після косіння. Чищення батарейного відсіку на

Сторонні предмети і забруднення видалити з батарейного відсіку на двигуні за допомогою тканини і щітки. Прилади без системи омивання

Очищувати відсік різального апарата та вивантажувальну кришку щіткою, віником або

Поставити прилад на колеса та усунути всі видимі залишки трави та сміття. Прилади з системою омивання

Зображення 14 Газонокосарки з системою омивання деки оснащені підключенням до водопостачання. Завдяки цьому залишки трави змиваються з нижнього боку деки газонокосарки, запобігаючи нашаруванням хімічних речовин корозійної дії. Після косіння трави виконайте наступні дії: Встановіть прилад на рівній поверхні, де немає гравію, каменів і т. п.

Жолоб викидача не можна направляти у бік будинків, гаражів і т. п. Приєднайте стандартний адаптер для шланга (у вигляді опції в комплекті постачання) до шланга для води і до підключення до водопостачання на деці газонокосарки. Відкрийте воду. Запустіть двигун і залиште його працювати протягом кількох хвилин. Вимкніть двигун і від'єднайте шланг для води від приладу. !Посібник з експлуатації – газонокосарка з двигуном внутрішнього згорання Українська

Після закінчення процесу

Запустіть двигун і залиште його працювати протягом кількох хвилин, щоб висушити нижню сторону деки газонокосарки. Зупиніть двигун. Виведення з експлуатації

Вибухо- та пожежонебезпека Не зберігайте прилад з пальним (бензином) в баку в приміщеннях, де існує можливість контакту парів пального з відкритим полум'ям чи іскрами.

Пошкодження матеріалів

– Зберігайте прилад (з охолодженим двигуном) тільки у чистих та сухих приміщеннях. – При довгому зберіганні, наприклад, взимку, захистіть прилад від іржі. – Акумуляторну батарею і зарядний пристрій зберігати у прохолодному і сухому місці. – Берегти акумуляторну батарею і зарядний пристрій від вологи, дощу, снігу і

Після завершення сезону або якщо прилад не буде експлуатуватись протягом понад

Злити пальне у підходящий бак та вивести двигун з експлуатації згідно з інструкціями у посібнику з експлуатації двигуна.

Зливати пальне тільки на вулиці. Очистити прилад та травозбірник. Для захисту від іржі протріть всі металеві деталі просоченою мастилом (що не містить смол) ганчіркою або скористайтесь масляним аерозолем. Заряджання акумулятора.

У кожній країні діють положення про гарантію, видані нашою компанією або імпортером. В рамках гарантійного обслуговування ми безкоштовно усунемо несправності Вашого приладу, якщо їхньою причиною став дефект матеріалів чи виготовлення. При настанні гарантійного випадку звертайтесь до свого продавця або в найближчу філію. Інформація про двигун Виробни к двигуна несе відповідальність з усіх питань, пов’язаних з двигуном, тобто потужність, вимірювання потужності, технічні параметри, гарантія, сервісне обслуговування. Більш детальна інформація міститься в інструкції власника/з експлуатації виробника двигуна, що надається окремо. Пошук та усунення несправностей Несправності під час експлуатації Вашої газонокосарки часто виникають з простих причин, які Ви повинні знати, щоб усувати деякі з несправностей власними силами. При виникненні сумнівів Вам завжди допоможе офіційний

Проблема Можлива причина Рішення Двигун не запускається. Важіль акселератора в неправильному положенні. Встановіть важіль акселератора в положення або CHOKE (при холодному двигуні). Встановіть важіль акселератора в положення /max. або START (при прогрітому двигуні). Газонокосарка стоїть у високій

Поставити газонокосарку в місце з невисокою травою. Немає пального в баку. Заправити бак чистим і свіжим

Не надітий контактний наконечник свічки запалювання. Надіти контактний наконечник свічки запалювання. Старе або засмічене пальне.Замінити пальне свіжим. Засмічений повітряний фільтр. Очистіть повітряний фільтр.Українська Посібник з експлуатації – газонокосарка з двигуном внутрішнього згорання

Двигун не запускається. Акумуляторна батарея неправильно вставлена. Акумуляторну батарею вставити правильно до батарейного відсіку на двигуні так, щоб вона була зафіксована у пазу. Розряджена акумуляторна

Зарядити акумуляторну батарею зарядним пристроєм з комплекту

Пошкоджений кабель. Перевірити електричний кабель на предмет пошкоджень. Акумуляторна батарея

Доручити спеціалізованій майстерні перевірку акумуляторної батареї. Hезвичайні шуми (грім, тріскотня, стук). Ослаблене затягування гвинтів, гайок чи інших елементів

Закріпити деталі. Якщо звуки не зникли: Зверніться до спеціалізованої майстерні. Тремтіння, вібрація. Ослаблене кріплення ножа. Доручити спеціалізованій майстерні затягування гвинта кріплення ножа. Пошкоджений ніж. Доручити спеціалізованій майстерні заміну ножа. Ніж не збалансований належним

Доручити спеціалізованій майстерні заміну або балансування ножа. Ослаблене кріплення двигуна. Доручити спеціалізованій майстерні кріплення двигуна. Нерівний зріз або падіння частоти обертання. Занадто висока трава. Відрегулювати більшу висоту зрізу, за необхідності косити за два проходи. Трава залишається на землі або травозбірник не наповнюється. Занадто волога трава. Почекати, поки газон висохне. Забитий викидач. Вимкнути двигун, усунути забивання. Затуплений ніж. Доручити спеціалізованій майстерні заміну або заточування ножа. Недостатня потужність двигуна. Косити за більшу кількість проходів, зменшіть висоту зрізу. Травозбірник заповнений. Вимкнути двигун, спорожнити травозбірник. Травозбірник засмічений. Вимкнути двигун, почистити вентиляційні щілини. Не працює привід коліс. Обрив клинового ременя або несправність редуктора. Змінити пошкоджені деталі в спеціалізованій майстерні. Обрив пускового троса/ боуденовського троса. Змінити пошкоджені деталі в спеціалізованій майстерні. Проблема Можлива причина РішенняУпътане за експлоатация – косачка за трева с двигател с вътерешно горене Български
