ПОСІБНИК КОРИСТУВАЧА 12AYPV7E650 Wolf Garten

(Оригіналний посібник з експлуатації)

Български 249

Для Вашої безпеки ..... 238

Монтаж 240

Управління 240

Вказівки щодо догляду за газоном ..... 244

Транспортування ..... 244

Технічне обслуговування/ очищення 244

Вивід із експлуатації ..... 246

Гарантія 246

Інформація щодо двигуна .. 246

Знаходити та усувати дефекти ..... 246

Дані на фірмовій табличці

Ці дані дуже важливі для подальшої ідентифікації при замовленні запасних частин або для сервісного обслуговування. Ви знайдете фірмову табличку поруч з двигуном. Запишіть всі дані на фірмовій табличці вашого приладу у наступне поле.

Ці та інші дані до приладу Ви знайдете на окремому європейському сертифікату якості, який являється складовою частиною даної інструкції з експлуатації.

Зображення на малюнках

Відкрийте сторінки з малюнками на початку інструкції з експлуатації.

В цій інструкції з експлуатації описані різні моделі. Графічні зображення можуть в деталях відрізнятися від придбаного приладу.

Для Вашої безпеки

Правильне використання приладу

Цей прилад призначено виключно:

– для використання відповідно приведеним у цій інструкції з експлуатації описанням та вказівкам щодо безпеки; – для косіння газону біля дому та в саду.

Будь-яке інше використання приладу не відповідає призначенню. В результаті використання приладу поза призначенням гарантія втрачає дійсність і виробник знімає із себе будь-яку відповідальність. Користувач несе відповідальність за всі пошкодження, заподіяні третім особам або їх майну.

Самовільні зміни приладу спричиняють зняття відповідаль- ності з виробника за заподіяні шкоди в результаті цих змін.

Брати до уваги вказівки щодо безпеки та експлуатації

Вам, як користувачу цього приладу, перед першим використанням слід уважно читати цю інструкцію з експлуатації. Дотримуйтеся її вказівок зберігайте її для майбутнього користування. Ніколи не дозволяйте дітям або іншим особам, що не ознайомлені з цією інструкцією з експлуатації, користуватись приладом.

Передайте інструкцію з експлуатації наступному власнику приладу разом з приладом.

Загальні вказівки щодо безпеки

В цій частині ви знайдете загальні вказівки щодо безпеки. Попереджувальні вказівки, що стосуються спеціально окремих частин, функцій або робіт, знайдете у відповідних пунктах цій інструкції.

Вказівки з техніки безпеки і правила з експлуатації двигуна, акумуляторної батареї і заряд- ного пристрою акумуляторної батареї Ви знайдете у посібнику з експлуатації двигуна, який входить до комплекту поставки.

Перед роботою з приладом

Особам, що користуються приладом, не дозволяється працювати з приладом під впливом різноманітних наркотичних речовин як, наприклад, алкоголь, наркотики або ліки. Особам молодше 16 років не дозволено обслуговувати прилад, а також виконувати будь-які роботи, напр., проведення технічного обслуговування, чистки, налаштування; місцевим законодавством може бути встановлений мінімальний вік для користувачів.

Цей прилад не призначений для користування особами (в т. ч. дітьми) з обмеженими фізичними, сенсорними чи розумовими здібностями або з недостатнім рівнем досвіду та/або знань, за винятком випадків, коли вони перебувають під наглядом осіб, які відповідають за їх безпеку, або отримали від них вказівки щодо користування приладом.

Не залишайте дітей без нагляду, щоб запобігти їх іграм з приладом.

Перед початком робіт ознайом- тесь з усіма пристроями й виконавчими елементами та їх функціонуванням.

Зберігайте паливо тільки у пристосованих для цього баках з допуском та на достатній відстані від опалювальних споруд (напр., печей або бойлерів). Заправляйте прилад тільки на вулиці.

Ніколи не заправляйте прилад, поки працює двигун або двигун гарячий.

Змініть пошкоджені вихлопну трубу, бак або кришку бака.

Перевіряйте перед користуванням,

– чи працює травозбірник та правильно зачиняється вивантажувальний козирок. Пошкоджені, спрацьовані та відсутні деталі негайно змінити.
– чи різальні інструменти, кріпильні болти та увесь різальний блок зношені або пошкоджені. Зношені або пошкоджені деталі змінити в спеціалізований майстерні тільки у комплекті, щоб виключити дисбаланс.

Наданий у комплекті зарядний пристрій призначено виключно для зарядження наявного у приладі акумулятора.

Акумулятор можна зарядити тільки цим зарядним пристроєм.

Запасні частини і комплектуючі деталі повинні відповідати установленим виробником вимогам.

Використовуйте тому лише оригінальні запасні частини і комплектуючі деталі або дозволені виробником запасні частини і комплектуючі деталі. Ремонтні роботи здійснити тільки в спеціалізованій майстерні.

Під час роботи з приладом Під час робіт з або над приладом користуйтеся спеціальним знаряддям, наприклад:

– спеціальне взуття;
– довгі штани;
– обтягуючий одяг;
– захисні навушники,
– захисні окуляри.

Всі захисні пристрої завжди треба встановлювати повністю та у бездоганному стані на приладі.

Не вносити жодних змін в захисні пристрої. Користуйтеся приладом тільки у встановленому виробником та наявному при постачанні техничному стані. Не міняйте ніколи заводських установок двигуна.

Уникайте відкритого вогню, іскріння та куріння.

Перед усіма роботами над цим приладом

Запобігаючи поранення, перед усіма роботами (наприклад, технічне обслуговування, наводка) над цим приладом та його транспортуванням (наприклад, підйом або перенесення) слід:

– Вимикати двигун.
– Вийміть ключ запалювання (за наявності).
– Дочекатись повного зупинення усіх рухомих деталей та охолодження двигуна.
– Для запобігання ненавмисного запуску двигуна зняти контактний наконечник запалювальної свічки на двигуні.

– зняти стартову акумуляторну батарею з двигуна,
– Звернути увагу на додаткові вказівки щодо безпеки у посібнику для двигуна.

Після роботи з приладом

Ніколи не залишайте прилад без нагляду, не вимкнувши попередньо двигун та не вийнявши ключ запалювання – за наявності.

Захисні пристрої

Зображення 1

Небезпека

Ніколи не користуйтеся припадом із пошкодженими або не змонтованими захисними пристроями.

Аварійний бугель (1)

Аварійний бугель слугує вашій безпеці – на випадок аварії терміново зупинить двигун та різальний апарат.

Спроби обійти його функционування недопустимі.

Вивантажувальний козирок (2) або відбивальний захист (3)

Вивантажувальний козирок/ відбивальний захист захищає вас від поранень від різального апарату або відкинутих твердих предметів.

Експлуатацію приладу дозволяється тільки з вивантажувальним козирком або відбивальним захистом.

Символи на приладі

На приладі розташовані різні символи у вигляді наліпок. Нижче приведено значення цих символів:

Увага! Перед введенням в експлуатацію прочитайте інструкцію з експлуатації!

Не допускати сторонніх осіб до небезпечної зони!

Перед початком будь-яких робіт над приладом та перед тим, як відійти в сторону від приладу, вимкніть двигун та вийміть ключ запалювання. Звернути увагу на додаткові вказівки углаві «Для Ваш безпеки».

Перед роботами на різальних інструментах зняти контактний наконечник запалювальної свічки! Пальці рук та ноги тримати на відстані від різальних інструментів! Перед наводкою, чисткою або перевіркою приладу вимкнути його та зняти контактний наконечник запалювальної свічки.

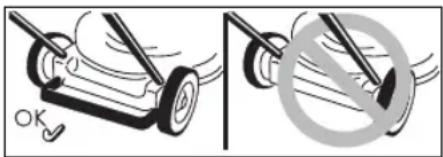

Ризик поранення – працювати неодмінно зі змонтованим відбивальним захистом.

OK

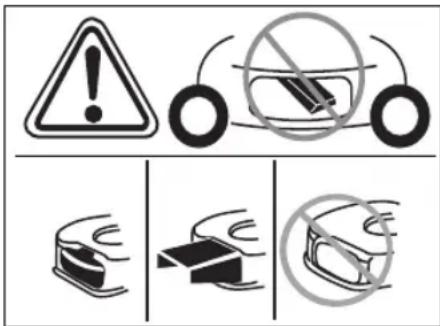

Ризик поранення – працювати неодмінно зі змонтованим заднім бугелем.

Ризик поранення – працювати неодмінно зі змонтованим вивантажувальним блоком.

Тримайте ці символи завжди у здатному для читання стану.

Символи в інструкції

В цій інструкції використано символи, що позначають небезпеки або важливі вказівки. Тут розшифровки символів:

⚠️ Небезпека

Вказує на ризики, пов'язані з описаною робочою операцією, і під час якої існує загроза для людей.

⚠️ yвара

Вказує на ризики, пов'язані з описаною робочою операцією, і які можуть спричинити пошкодження приладу.

i Вказівка

Позначає важливу інформацію та корисні вказівки користувачеві.

Монтаж

Монтаж приладу зображений на зображеннях в окремому додатку.

i Вказівка щодо утилізації

Частини упаковки, що зали- шилися, старі прилади тощо слід утилізувати у відповідності з місцевими правилами.

Управління

Зверніть увагу теж на вказівки у посібнику для двигуна.

⚠️ Небезпека

Нещасний випадок

– Особам, зокрема дітям, або тваринам ніколи не дозволяється знаходитись поблизу приладу під час косіння. Ризик поранення від відкинутого каміння або інших предметів.

Запобігання падінню

– Везіть прилад тільки у пішохідному темпі.
– Будьте особливо уважним при косінні «назад», коли прилад рухається на вас.
– При косінні на крутих схилах прилад може перекидатись та поранити вас. Косіть вопоперек до схилу, ніколи не косіть вгору та вниз. Не косіть на ділянках з нахилом понад 20%.
– Будьте особливо уважним при зміні напрямку їзди та завжди впевніться у надійній позиції.
– Існує ризик поранення при косінні на межах ділянки. Косіння поблизу країв, кущів або крутих схилів є небезпечним. При косінні дотримуйтеся безпечної відстані.
– При косінні мокрої трави прилад може сковзати з-за зменшеного зчеплення з грунтом й можливо падіння. Косіть тільки суху траву.
– Працюйте тільки при денному світлі або при доброму штучному освітленні.

Поранення

– Завжди дотримуватись заданої поручнями управління безпечної відстані до обертового інструменту.
– Під час роботи користувач повинен знаходитися позаду поручня управління.
– Ніколи не підведіть руки або ноги до або під обертові деталі.
– Не користуйтеся приладом в поганих погодних умовах, напр., під час дощу чи грози.
– Зупиніть двигун та доче- кайтеся зупинки різального інструменту:

– перед нахиленням приладу,

– для транспортування по іншим поверхням ніж трава.

– Вимкнути двигун та виконати наступні дії з метою попередження випадкового запуску двигуна: Вийняти ключ запалення (за наявності), зняти стартову акумуляторну батарею з двигуна, діждатися охолодження двигуна і зняти наконечник дроту зі свічки запалення,

– перед усуненням заку- порювань та блокувань увивантажувальному б

– перед перевіркою, чисткою, наводкою газонокосарки або виконуванням робіт над приладом;

– після попадання стороннього предмету. Обстежити газоно-косарку на пошкодження й при наявності таких звернутись до спеціалізо-ваної майстерні.

– коли припад починає незвичайно сильно вібрувати. Перевірте прилад негайно.

– Ніколи не піднімайте або переносіть прилад під час роботи двигуна.
– Перевіряйте ділянку, на якій прилад використатиметься та усувайте всі предмети, які можуть заважати та відлетіти в сторону.

– Коли сторонній предмет (наприклад, камінь) попадає на різальний інструмент або коли прилад починає незвичайно вібрувати: раптово вимикати двигун. Перед подальшою експлуатацією віддайте прилад до спеціалізованої майстерні для перевірки з метою виявлення пошкоджень.

– У косарок із серпоподібними ножами ніколи не стояти перед вивантажувальними каналами для трави.

Прилади з травозбірником:

– При знімännі травозбірника можливі поранення користувача або інших людей від розкиданої скошеної маси або сторонніх предметів. Ніколи не чистіть травозбірник, поки працює двигун. Вимикайте прилад.

Небезпека отруєння чадним газом.

Експлуатуйте двигун внутрішнього згорання тільки на відкритому повітрі.

Вибухо- та пожежонебезпека

– Бензинові пари вибухонебезпечні, бензин надзвичайно займистий.

– Заправте паливо до запуску двигуна. Тримайте бак закритим поки працює двигун або ще не охолов.

– Дозаправляти паливо тільки, коли двигун вимкнений та охолоджений. Уникайте відкритого вогню, іскріння та куріння. Заправляйте прилад тільки на вулиці.

– Коли паливо перелиюся, не запускати двигун. Усунути прилад із засміченої паливом ділянки й дочекатись, поки не вивітрилися паливні пари.

– Для запобігання пожежонебезпеки тримати такі деталі чистими від трави або масла:

-ДВИГУН,
-вихлопна труба,
– батареї/акумулятори,
-бензобак.

Небезпека спотикання

– Везіть прилад тільки у пішохідному темпі.

⚠️ YBara

Пошкодження приладу

– Каміння, лежачі навколо гілки або подібні предмети можуть привезти до пошкодження приладу або його функціонування. Перед кожною експлуатацією усувайте тверді предмети з робочої зони.

– Користуйтеся приладом тільки у бездоганному стані. Перед кожною експлуатацією проведіть огляд. Перевіряйте зокрема захисні пристрої, органи управління та гвинтові з'єднання на пошкодження та глуху посадку. Змініть пошкоджені деталі перед експлуатацією.

– У жодному випадку не використовувати акумуляторну батарею у разі її деформації, пошкодження або після її падіння.

– Берегти акумуляторну батарею і зарядний пристрій від дощу і вологи.

i Години експлуатації

Зверніть увагу на національні/комунальні правила щодо годин експлуатації (можливо, дізнатись у місцевих органів влади).

i Дані щодо позиції

Дані щодо позиції на приладі (напр., ліворуч, праворуч) ми вказуємо завжди, виходячи від поручня управління у робочому напрямку приладу.

Перед першим введенням в експлуатацію

Заливання моторного масла

⚠️ YBara

3 транспортних положень прилад постачають без моторного масла.

■ Тому, перед першим запуском залити моторне масло, див. посібник для двигуна.

Заряджання акумулятора (Для приладів з електростартером)

Дотримуватися усіх зазначених у посібнику з експлуатації двигуна вказівок і даних стосовно акумуляторної батареї і зарядного пристрою, і слідувати ним.

⚠️ Небезпека хімічних опіків/отруєння

В виняткових випадках можуть виділятися рідини або гази.

⚠️ Небезпека удару струмом

Перевіряйте зарядний пристрій перед кожним застосуванням на предмет відсутності зовнішніх пошкоджень. У жодному випадку не використовувати зарядний пристрій у разі пошкодження або після його падіння.

⚠️ YBara

– Переконайтеся в тому, що напруга в мережі 220–230 В та 50 Гц, як це вимагається у відповідності із даними на фірмовій табличці зарядного пристрою.
– Берегти акумуляторну батарею і зарядний пристрій від вологи, дощу, снігу і морозу.
– Акумулятор заряджати тільки в добре провітрюваних і сухих приміщеннях.
– Зарядний пристрій від'єднати від електромережі після виймання із нього акумуляторної батареї.
– У жодному випадку не вставляти жодних предметів до контактів акумуляторної батареї.
– Зарядний пристрій від'єднати від електромережі перед виконанням усіх робіт над ним.
– Акумуляторну батарею і зарядний пристрій не розкривати. Виконання усіх робіт над акумуляторною батареєю і зарядним пристроєм доручати спеціалізованій майстерні.

Зображення 2

■ Перед першим використанням виробу зарядити акумуляторну батарею протягом приблизно 1 години. Користуватись тільки наданим у комплекті зарядним пристроєм.

i Вказівка

Детальну інформацію про процес зарядки та індикації рівня зарядки акумуляторної батареї Ви знайдете у посібнику з експлуатації двигуна.

i Вказівка щодо утилізації зарядного пристрою

Зарядний пристрій утилізується за правилами утилізації електроприладів. Зверніть увагу на місцеві правила.

Налаштування перед кожною експлуатацією

⚠️ Небезпека поранень

Перед усіма роботами над цим приладом

– вимкніть двигун,
– вийміть ключ запалювання (за наявності),
– зачекайте повної зупинки усіх рухомих частин; двигун повинен охолонути,
– від'єднайте контактний наконечник запалювальної свічки на двигуні, щоб уникнути необачного запуску двигуна,
– Стартову акумуляторну батарею зняти з двигуна.

Вставлення травозбірника

(тільки для приладів із травозбірником)

Зображення 11

■ Підняти вивантажувальний козирок та вставити травозбірник.

Встановлення висоти косіння

⚠️ Ybara

Висоту косіння трави на нерівній поверхні слід встановити так, щоб різальний ніж ні в якому разі не торкався грунту.

Зображення 3

Встановити висоту косіння за бажанням.

Висота косіння встановлюється (в залежності від моделі) в межах від приблизно 3 см до максимум 9 см.

i Вказівка

В приладах з незалежним переміщенням коліс усі колеса установити на однаковому рівні.

Модель А

■ Закріпити колеса у бажаній позиції.
Модель В
■ Витягнути вушко та зафіксувати у бажаній позиції.
Модель С
■ Крутити важіль центрального встановлення висоти вперед або назад та фіксувати на бажаній висоті.

Заблокування передніх коліс (лише для приладів з блокувальними передніми колесами) Зображення 4

Заблокування коліс для прямої їзди – поставити колеса вперед та вставити бугель у великий отвір.

Для вільної рухомості коліс – вставити бугель у маленький отвір.

Заправлення палива та перевірка рівня масла

■ Заправляйте неетилований бензин (дивіться посібник для двигуна).
■ Паливний бак заповнюйте максимум 2 см від нижнього краю заливного патрубку.
■ Закрийте добре паливний бак.
■ Перевірте рівень масла, додайте масло за потреби (дивіться посібник для двигуна).

Чищення батарейного відсіку на двигуні

■ Сторонні предмети і забруднення видалити з батарейного відсіку за допомогою тканини і щітки.

Запуск двигуна

Зображення 5

⚠️ Небезпека

Для захисту від поранень

– не запускати двигун, стоячи перед вивантажувальним блоком;
– тримати руки та ноги на відстані від різального апарату;
– тримайте руки, ноги та інші частини тіла завжди осторонь від обертових деталей. Тримайтеся завжди поодаль від вивантажувального блоку.

Перед запуском двигуна розчіпляйте всі різальні інструменти та приводи.

Під час запуску не нахиляти прилад. Поставити прилад на рівній ділянці з короткою або рідкою травою.

i Вказівки стосовно двигуна

– Зверніть увагу на інформацію у посібнику для двигуна.
– В деяких моделях немає важіля газу, число обертів встановлюється автоматично. Двигун завжди працює з оптимальним числом обертів.

■ Стартову акумуляторну батарею вставити до батарейного відсіку на двигуні так, щоб вона була зафіксована упазу – мал. 5 А.
■ Відкрийте бензиновий кран (за наявності).
■ Важіль управління дросельною заслінкою (за наявності) встановити на /max – мал. 5В.
■ Стоячи ззаду від приладу, натиснути та тримати аварійний бугель – зображення 5С.
■ Ключ запалення на рукоятці управління ввімкнути, щоб двигун завівся (спроба запуску макс. 5 секунд, перед наступною спробою зачекати мін. 1 хвилину) – мал. 5С.

Під час роботи двигуна:

■ Після запуску двигуна важіль управління дросельною заслінкою (за наявності) встановити між /max i / min, щоб коротко прогріти двигун.
■ Для косіння газону поставити важіль газу (за наявності) на повний газ.

i Вказівка

Додаткову інформацію щодо експлуатації двигуна можна знайти у посібнику для двигуна.

Зупинка двигуна

Зображення 7

■ Установіть важіль газу (за наявності) на позиції /min.
■ Відпустити аварійний бугель. Через короткий час зупиняються двигун та різальний інструмент.

Робота з приладом Ввімкнення/вимкнення приводу коліс

(тільки для приладів з приводом коліс)

Зображення 6А, В, С

Ввімкнення приводу коліс

■ Потягнути та тримати важіль/бугель.

Вимкнення приводу коліс

■ Важіль/бугель відпустити.

i Вказівка для приладів відповідно до зображення 6С Для ввімкнення/вимкнення можна використовувати як лівий, так і правий важіль або обидва важелі разом.

i Вказівка

Особливості конструкції можуть зумовлювати наявність підвищеного опору у задніх коліс під час пересування виробу заднім ходом. Це не є ознакомю несправності виробу, а зумовлено особливостями технічної конструкції.

Допомога (в залежності від моделі): Прилад без ввімкненої скоби приводу спочатку пересунути трохи вперед, а потім назад.

Змінення швидкости приводу коліс

(в залежності від виконання)

Ybara

Пошкодження приладу

Налаштовувати лише під час роботи двигуна.

Зображення 6D, E

■ За допомогою малого важеля вибрати необхідну швидкість між (1/min/ ↗ i 4/max/ ↗).

Зображення 6F, G

■ За допомогою важеля вибрати необхідну швидкість між (1/min/ i 4/max/)

i Вказівка

Під час стоянки виробу пере- микання швидкостей може бути ускладнене, що зумовлено технічними властивостями виробу.

Допомога: Натисніть на приводну скобу і виберіть швидкість.

Зняття та опорожнення травозбірника

(для приладів із травозбірником)

Зображення 11

Коли скошена трава залишається на грунті або рівнемір (опція, зображення 12) показує, що травозбірник повний:

■ Відпустити аварійний бугель і дочекатись зупинки двигуна.
■ Підняти вивантажувальний козирок та зняти травозбірник.
■ Вичищати його вміст.

Робота без травозбірника

Коли зняти травозбірник, вивантажувальний козирок відкидається униз.

При експлуатації без травоэбірника скошена трава викидається прямо униз.

Переустаткування для мульчування

(в приладах з додатковим устаткуванням для мульчування)

Прилади з заднім вивантажуванням:

Зображення 8А

■ Підняти вивантажувальний козирок.
■ Зняти травозбірник.
■ Вставити мульчувальний клин (в залежності від моделі).
■ Відпустити вивантажувальний козирок.

i Вказівка

Для моделей із інтегрованою функцією мульчування непотрібно окремого мульчувального клину – цю функцію виконує спеціально сформована задня кришка (зображення 8В).

Прилади з боковим вивантажуванням:

Зображення 9

■ Відбивальний захист/мульчувальний заслін установити замість бокового вивантажувального козирка (зображення 9А)

або

■ Зняти боковий вивантажувальний козирок – відбивальний захист/мульчувальний заслін закривається автоматично (зображення 9В).

Перевлаштування приладів на бокове вивантажування (в залежності від виконання)

■ За наявності:

Зніміть травозбірник і опустіть задній вивантажувальний козирок.
■ Підніміть відбивальний захист/мульчувальний заслін та вмонтуйте боковий виванта-жувальний козирок (зображення 9С).

Після закінчення робіт

■ Вийміть ключ запалювання (за наявності).
■ Дочекатись повного зупинення усіх рухомих деталей та охолодження двигуна.
■ Закрити бензиновий кран (за наявності – див. посібник для двигуна).
■ Зняти контактний наконечник запалювальної свічки на двигуні.
■ Очистити травозбірник.
■ Стартову акумуляторну батарею зняти з двигуна – мал. 16.
■ Акумуляторну батарею підзарядити за необхідності. Зображення 17 Для перевірки рівня зарядки акумуляторної батареї натиснути на кнопку (1) на акумуляторній батареї. Світлодіоди (2) показують приблизний рівень зарядки. Якщо світлодіод блимає, акумуляторну батарею негайно зарядити.

i Вказівка

В закрите приміщення ставте лише прилади з охолодженим двигуном.

Вказівки щодо догляду за газоном

Декілька порад для того, щоб вирощувати здоровий й рівномірний газон.

Косіння

Газон складається з різних сортів трави. Коли ви часто косите газон, здебільшого ростуть трави з крупними коріннями, що виробляють міцний трав'янистий покрив. Коли ви рідко косите, здебільшого розвиваються високостеблові трави та інші дикорослі злаки (напр.: конюшина, маргаритка).

Нормальна висота газону складає 4–5 см. Косити слід тільки ^1/3 загальної висоти, тобто косити до нормальної висоти при висоті 7–8 см.

Газон краще не косити коротше ніж 4 см, інакше при сухості буде пошкоджено трав'янистий покрив.

Високо підрослу траву (напр., після відпустку) поетапно достигати до нормальної висоти.

Під час косіння завжди захоплюйте вузьку смугу вже викошеної ділянки трави.

Мульчування (з додатковим устаткуванням)

Трава при косінні буде зазнавати podrібнення (приблизно до 1 см) і розподілятися по газону. Газону залишають багато живильних елементів.

Для оптимального результату слід тримати газон весь час коротким, див. також главу «Косіння». Зверніть увагу на вказівки щодо мульчування:

– Не косити мокру траву.

– Не косити понад 2 см від загальної висоти трави.

– Іхати повільно.

– Використати максимальне число обертів двигуна.

– Регулярно очищати різальний апарат.

Транспортування

На короткі відстані вручну

⚠️ Небезпека

Предмети можуть потрапити до різального апарату, що обертається, та відлетіти в сторону, завдавши цим самим шкоду.

Щоб перевезти прилад по іншим поверхням ніж трава, спочатку зупинити двигун.

За допомогою транспортного засобу

⚠️ Небезпека

Перед кожним

транспортуванням двигун слід вимкнути і зачекати, поки він охолоне. Зніміть контактний наконечник запалювальної свічки.

Не транспортуйте прилад у нахиленому стану.

Під час транспортування на або в транспортному засобі захищати прилад від ненавмисного зсування.

Транспортувати прилад лише з пустим паливним баком. Кришка баку повинна бути міцно закрита.

Прилади зі складним поручнем: Зображення 10

■ Для більш легкого укладання складати поручень управління.

Технічне обслуговування/ очищення

⚠️ Небезпека

Для запобігання поранень перед усіма роботами над приладом:

– Вимикати двигун.
– Вийміть ключ запалювання (за наявності).
– Дочекатись повного зупинення усіх рухомих деталей та охолодження двигуна.
– Для запобігання ненавмисного запуску двигуна зняти контактний наконечник запалювальної свічки на двигуні.
– Стартову акумуляторну батарею зняти з двигуна,
– Звернути увагу на додаткові вказівки щодо безпеки у посібнику для двигуна.

⚠️ Небезпека

Для запобігання поранень різальним апаратом слід виконувати всі роботи як зміну або переточування різального ножа тільки в спеціалізованій майстерні (вимагає спеціального інструменту).

Момент затягування гвинта ножа:

– 51–68 Нм (газонокосарка із сталевим корпусом)
– 36–44 Нм (газонокосарка із пластмасовим корпусом)

⚠️ YBara

Нахиляйте прилад завжди так, щоб запалювальна свічка була зверху з тим, щоб запобігти пошкодження двигуна від палива або масла.

Технічне обслуговування

⚠️ Ybara

Зверніть увагу на розпорядження щодо технічного обслуговування посібника для двигуна. Передати прилад наприкінці сезону до спеціалізованої майстерні для перевірки і технічного обслуговування.

Виконання будь-яких ремонтних робіт доручати лише спеціалізованій майстерні.

⚠️ YBara

Втеча моторного масла небезпечна для довкілля

Спрацьоване масло після зміни масла здати на збірний пункт або на спеціальне підприємство.

Батареї/акумулятори небезпечні для довкілля

Спрацьовані батареї/акумулятори не здавати до хатнього сміття. Спрацьовані батареї/акумулятори здавати до вашого продавця або на спеціальне підприємство. Демонтуйте батареї/акумулятори перед здачею приладу на брухт.

i Вказівка

Зверніть увагу на проміжки часу для проведення перевірок та технічного обслуговування, зазначені в посібнику для двигуна.

В залежності від моделі Ваш прилад устаткований електронним індикатором технічного обслуговування (зображення 13). Звертайте увагу на відповідні повідомлення індикатора технічного обслуго- вування додатково до письмових вказівок. До індикатора техніч- ного обслуговування додана окрема інструкція з експлуатації, яка містить додаткову інфор- мацію.

Перед кожною експлуатацією

■ Перевірте рівень масла і долийте за потреби.
■ Перевірте міцність гвинтових з'єднань, за потреби затягніть тугіше.
■ Перевірте захисні пристрої.
■ Сторонні предмети і забруднення видалити з батарейного відсіку на двигуні за допомогою тканини і щітки.

Перевірка точки зачеплення зчеплення:

(тільки для приладів з приводом коліс)

– Прилад не повинен рухатись вперед, коли працює двигун та привід коліс вимкнений.

– Прилад повинен рухатись вперед, коли працює двигун та привід коліс увімкнутий.

Зображення 15

■ При необхідності налаштувати точку зачеплення за допомогою накатного ролика/регулювальної гайки на важелі приводу коліс (в залежности від виконання на нижній стороні пульта управління) або боуденовскому тросі.

i Вказівка

У деяких моделях відсутня можливість регулювання.

Після перших 2–5 робочих годин

■ Змінити масло, див. доданий посібник для двигуна.

Після стрижки газону або за необхідності

■ Акумуляторну батарею підзарядити.

Один раз на сезон

■ Змінити масло, див. доданий посібник для двигуна.
■ Змазувати шарнірні точки та торсіонну пружину на вивантажувальному козирг
■ Передати прилад наприкінці сезону до спеціалізованої майстерні для перевірки і технічного обслуговування.
■ Доручати спеціалізованій майстерні регулярне проведення перевірки акумуляторної батареї і зарядного пристрою (не менше одного разу на рік).

Очищення

⚠️ Ybara

Чистіть прилад після кожної експлуатації. Не очищений прилад спричиняє пошкодження матеріалу і функціонуванню. Не користуйтеся для очищення очищувачем високого тиску.

Очищення травозбірника (тільки для приладів із травозбірником)

Очищення найпростіше відразу після косіння.

■ Зняти травозбірник та опорожнити.
■ Чистити травозбірник можна сильним водяним струменем (садовим поливальним шлангом).
■ Перед наступним користуванням добре висушити травозбірник.

Очищення газонокосарки

⚠️ Небезпека

При роботах на різальному апарату можна поранитись. Для захисту користуйтеся робочими рукавицями.

Увага

Нахиляйте прилад завжди так, щоб запалювальна свічка була зверху з тим, щоб запобігти пошкодження двигуна від палива або масла.

Не збризкувати прилад водою, інакше можуть бути пошкоджені електричні деталі.

Берегти акумуляторну батарею і зарядний пристрій від вологи.

Чистіть прилад за можливості завжди негайно після косіння.

Чищення батарейного відсіку на двигуні

■ Сторонні предмети і забруднення видалити з батарейного відсіку на двигуні за допомогою тканини і щітки.

Прилади без системи мокрого очищення деки:

■ Різальний відсік та вивантажувальний козирок чистити щіткою, віничком або ганчіркою.

■ Поставити прилад на колеса та усувати всі видні залишки трави та сміття.

Прилади з системою мокрого очищення деки:

Зображення 14

Газонокосарки з системою мокрого очищення деки оснащені системою подання води. Завдяки цьому залишки трави змиваються з нижнього боку деки газонокосарки, запобігаючи нашаруванням хімічних речовин корозійної дії. Після косіння трави виконайте наступні дії:

■ Встановіть прилад на рівній поверхні, вільній від гравію, камінців і т.п.

Вказівка

Жолоб для викиду не можна направляти у бік будинків, гаражів і т.п.

■ Приєднайте стандартний адаптер для шлангу (у вигляді опції в комплекті постачання) до шланга для води і до системи подачі води деки газонокосарки.

■ Відкрийте воду.
■ Запустіть двигун і залишіть його ввімкненим на декілька хвилин.
■ Вимкніть двигун і від'єднайте шланг для води від приладу.
Після закінчення процесу очищення:
■ Запустіть двигун і залишіть його ввімкненим на декілька хвилин, щоб висушити нижню сторону деки газонокосарки.
■ Зупинити двигун.

Вивід із експлуатації

Небезпека

Вибухо- та пожежонебезпека Ніколи не зберігайте прилад з паливом (бензином) у баку в приміщеннях, в яких паливні пари можуть взаємодіяти з відкритим вогнем або іскрами.

Увага

Пошкодження матеріалів приладу

– Зберігайте прилад (з охолодженим двигуном) тільки у чистих та сухих приміщеннях.
– При довгому зберіганні, наприклад, взимку, захистіть прилад від іржі.
– Акумуляторну батарею і зарядний пристрій зберігати у прохолодному і сухому місці.
– Берегти акумуляторну батарею і зарядний пристрій від вологи, дощу, снігу і морозу.

Після сезону або коли приладом не користуються понад місяця

■ Зливати паливо у придатний бак та вивезти двигун з експлуатації згідно інструкціям у посібнику для двигуна.

Увага

Зливати паливо тільки на вулиці.

■ Чистити прилад та траво- збірник.
■ Всі металеві деталі для захисту від іржі обтирати змащеною маслом (без смоли) ганчіркою або обробляти масленим аерозолем.
■ Заряджання акумулятора.

Гарантія

У кожній країні діють гарантійні положення, що видано або нашою компанією або імпортером. Коли дефект матеріалу або помилка у виробничому процесі спричинило неполадки вашого приладу, ми в рамках гарантійної відповідальності їх безкоштовно усунемо. У гарантійному випадку зверніться до продавця або найближчої філії.

Інформація щодо двигуна

Виробник двигуна несе відповідальність з усіх питань, пов'язаних з двигуном, тобто потужність, вимірювання потужності, технічні параметри, гарантія, сервісне обслугову- вання. Подальшу інформацію вмістить наданий окремо посібник з експлуатації виробника двигуна.

Знаходити та усувати дефекти

Неполадки в експлуатації вашої газонокосарки часто мають прості причини, про які вам слід знати. Частково ви самі можете їх усувати. На випадок сумніву продавець-консультант до ваших послуг.

Проблема Можлива причина Допомога

Двигун не запускається. Важіль газу у неправильній позиції.	Установіть важіль газу на позиції Noабо СНОКЕ (при холодному двигуні).
	Установіть важіль газу на позиції/мах. або START (при теплому двигуні).
Косарка стоіть у високій траві. Поставити косарку на ділянку з короткою травою.
Немає палива в баку. Заправити бак чистим,свіжим паливом.
Не поставлено контактний наконечник запалювальної свічки.	Поставити контактний наконечник запалювальної свічки.
Паливо або старе або засмічене. Змінити на свіже паливо.
Повітряний фільтр засмічений. Очистити повітряний фільтр.
Акумуляторна батарея неправильно вставлена.	Акумуляторну батарею вставити правильно до батарейного відсіку на двигуні так, щоб вона була зафіксована у пазу.
Розряджено акумулятор. Зарядити акумулятор наданим у комплекті зарядним пристроєм.
Пошкоджено провід. Перевірити, чи електропровід без пошкоджень.
Акумуляторна батарея несправна.	Доручити спеціалізованій майстерні перевірку акумуляторної батареї.
Незвичайні шуми (грім, тріскотня, стук).	Гвинти, гайки або інші кріпильні деталі слабкі.Закріпити деталі. Якщо шуми не зникли: Звернутись до спеціалізованої майстерні.
Трясіння, вібрації. Ножі слабкі. Затягувати кріпильний гвинт ножів у спеціалізований майстерні.
Ножі пошкоджені. Змінити ножі в спеціалізований майстерні.
Ножі не правильно збалансовані. Змінити або збалансувати ножі в спеціалізований майстерні.
Кріплення двигуна слабка.	Закріпити двигун у спеціалізований майстерні.
Недосконала стрижка або спад числа обертів.	Поставити більшу висоту стрижки; можливо, треба два рази косити.

Проблема Можлива причина Допомога

Трава залишається лежати на газоні або травозбірник не заповняється.	Трава надто волога. Дати газону висохнути.
	Вивантажувальний блок забито. Вимкнути двигун, усувати закупорювання.
	Ножі тупі. У спеціалізованої майстерні змінити або переточити ніж.
	Недостатня потужність двигуна. Частіше косити, обирати більшу висоту косіння.
	Травозбірник забито. Вимкнути двигун, опорожнити травозбірник.
	Травозбірник засмічено. Вимкнути двигун, почистити вентиляційні щілини.
Привід коліс не функціонує. Клиновий пас порвано або приводний механізм пошкоджено.		Змінити пошкоджені деталі в спеціалізовані майстерні.

Съдържание

За Вашата безопасност .... 249

Монтиране 251

Обслужване 251
