NÁVOD K OBSLUZE 12AYPV7E650 Wolf Garten

(Originální návod k obsluze)

Slovensky 149

(Originálny návod na obsluhu)

Româneste.... 159

(Instructiuni de functionare originale)

Slovensko 169

Pro Vaši bezpečnost ..... 140

Montáž 142

Obsluha 142

Tipy k ošetřování trávy ..... 145

Přeprava 145

Údržba/Čistění ..... 146

Odstavení 147

Záruka 147

Informace k motoru ..... 147

Zjištění a odstranění poruch . 147

Údaje na typovém štítku

Tyto údaje jsou velmi důležité pro pozdější identifikaci k objednávce náhradních dílů nářadí a pro zákaznický servis. Typový štítek najdete v blízkosti motoru. Zapište všechny údaje na typovém štítku Vašeho nářadí do následujícího pole.

Tyto a další údaje k nářadí najdete v samostatném CE prohlášení o shodě, které je součástí tohoto návodu k obsluze.

Grafická znázornění

Odklopte obrázkové strany na začátku návodu k obsluze.

V tomto návodu k obsluze budou popsány různé modely. Grafická znázornění se v detailu mohou lišit od zakoupeného nářadí.

Pro Vaši bezpečnost

Správné používání nářadi

Toto nářadí je výhradně určeno

– k použití odpovídajícímu popisům a bezpečnostním upozorněním uvedeným v tomto návodu k obsluze;
– k sečení travnatých ploch domovních a rekreačních zahrad.

Každé jiné použití neodpovídá určenému účelu. Použití neodpovídající určenému účelu má za následek zánik záruky a odmítnutí jakékoliv odpovědnosti ze strany výrobce. Uživatel ručí za všechny škody způsobené třetím osobám a jejich vlastnictví.

Svévolně provedené změny na nářadí vylučují ručení výrobce za škody, které z toho vyplývají.

Dodržování bezpečnostních pokynů a pokynů pro obsluhu

Před prvním použitím si, jako uživatel tohoto nářadi, pečlivě přečtěte tento provozní návod. Postupujte podle návodu a uschovejte jej pro pozdější použití. Nedovolte nikdy dětem nebo jiným osobám, které neznají tento návod k obsluze, aby nářadí používaly.

Při změně majitele předejte s nářadím návod k obsluze.

Všeobecné bezpečnostní pokyny

V tomto odstavci najdete všeobecné bezpečnostní pokyny. Výstražné pokyny, které se speciálně vztahují na jednotlivé díly nářadí, funkce nebo činnosti, najdete na příslušném místě tohoto návodu.

Bezpečnostní pokyny a upozornění k motoru, akumulátoru a nabíječce akumulátoru najdete v dodávané příručce motoru.

Před prací s nářadím

Osoby, které nářadí používají, nesmí být pod vlivem omamných prostředků jako je např. alkohol, drogy nebo medikamenty.

Osoby mladší 16 let nesmějí nářadí obsluhovat nebo na nářadí provádět jiné práce, jako např. údržbu, čistění, seřizování – minimální věk uživatele může být stanoven místními předpisy. Toto nářadí není určeno k používání osobami (včetně dětí) s omezenými fyzickými, senzorickými nebo psychickými schopnostmi nebo nedostatečnými

zkušenostmi a/nebo znalostmi, ledaže jsou při používání nářadí pod dohledem nebo byly poučeny osobou, která je zodpovědná za jejich bezpečnost.

Na děti se má dohlížet, aby se zajistilo, že si s nářadím nehrají. Před začátkem práce se seznamte se všemi seřízeními a ovládacími prvky a rovněž s jejich funkcemi.

Uskladňujte palivo pouze v nádobách schválených k tomuto účelu a ne v blízkosti tepelných zdrojů (např. kamen nebo zásobníků teplé vody). Tankování nářadí provádějte pouze venku.

Neprovádějte tankování paliva za chodu motoru nebo při horkém motoru.

Vyměňte poškozený výfuk, nádrž nebo víčko uzávěru palivové nádrže.

Před použitím zkontrolujte,

– zda funguje lapač trávy a správně se uzavírá deflektor odhazovací koncovky. Poškozené, opotřebované nebo chybějící součásti okamžitě nahradte.

– zda nejsou opotřebované nebo poškozené žací nástroje, upevňovací čepy a celá žací jednotka. Opotřebované nebo poškozené součásti nechejte vyměnit v odborné dílně pouze v sadách, aby se zabránilo nevyváženosti.

Dodávaná nabíječka je výhradně určena k nabíjení akumulátorů použitých v nářadí. Akumulátor se smí nabíjet pouze s touto nabíječkou.

Náhradní díly a příslušenství musí odpovídat požadavkům stanoveným výrobcem.

Používejte proto pouze originální náhradní díly a originální příslušenství nebo výrobcem schválené náhradní díly a příslušenství.

Opravy nechejte provádět výhradně v odborné dílně.

Během práce s nářadím

Při práci s nářadím nebo na nářadí musíte nosit odpovídající pracovní oděv, jako např.:

• ochrannou pracovní obuv,
• dlouhé kalhoty,
  – přiléhající oděv,
• ochranu sluchu,
• ochranné brýle.

Všechna bezpečnostní zařízení musí být vždy namontována na nářadí kompletně a v bezvadném stavu.

Neprovádějte žádné změny na bezpečnostních zařízeních.

Provozujte nářadí pouze v technickém stavu, předepsaném a dodaném výrobcem.

Nikdy neměňte přednastavení motoru ze závodu.

Zabraňte používání otevřeného ohně, tvorbě jisker a nekuřte.

Před všemi pracemi na tomto nářadí

K ochraně před poraněním před veškerými pracemi na tomto nářadí (např. údržbářské a seřizovací práce) a při přepravě (např. zvednutí nebo přenášení)

• zastavte motor,
  – vytáhněte klíček zapalování (je-li k dispozici),
  – počkejte, až dojde k úplnému klidovému stavu všech pohyblivých dílů a vychladnutí motoru,
  – aby se zabránilo neúmyslnému nastartování motoru, vytáhněte na motoru koncovku zapalovací svíčky,
  – vyjměte startovací akumulátor z motoru,
  – dodržujte dodatečná bezpečnostní upozornění v příručce motoru.

Po práci s nářadím

Nikdy neopouštějte nářadí, aniž byste zastavili motor a nevytáhli klíček zapalování – je-li k dispozici.

Bezpečnostní zařízení

Obrázek 1

⚠️ Nebezpečí

Nikdy nepoužívejte nářadí s poškozenými nebo demontovanými bezpečnostními zařízeními.

Bezpečnostní třmen (1)

Bezpečnostní třmen slouží Vaší bezpečnosti, aby v nouzovém případě bylo možno okamžitě zastavit motor a žací ústrojí. Nesmíte se pokoušet obejít jeho funkci.

Deflektor odhazovací koncovky (2) nebo protinárazová ochrana (3)

Deflektor odhazovací koncovky/ protinárazová ochrana Vás chrání před poraněním způsobeným žacím ústrojím nebo vymrštěnými pevnými předměty. Nářadí se smí provozovat pouze s deflektorem odhazovací koncovky nebo protinárazovou ochranou.

Symboly na nářadí

Na nářadí najdete různé symboly jako nálepky. Dále následuje vysvětlení symbolů:

Pozor! Před uvedením do provozu si přečtěte návod k obsluze!

Udržujte třetí osoby v dostatečné vzdálenosti od oblasti ohrožení!

Před všemi pracemi na nářadí a než nářadí opustíte, zastavte motor a vytáhněte klíček zapalování.

Dodržujte dodatečné pokyny v kapitole "Pro Vaši bezpečnost".

Před pracemi na žacím ústrojí stáhněte koncovku zapalo-vacího kabelu!

Mějte prsty a nohy v dostatečné vzdálenosti od žacího ústrojí!

Před seřizováním nebo čistěním nářadí nebo před jeho zkoušením nářadí vypněte a stáhněte koncovku zapalo-vacího kabelu.

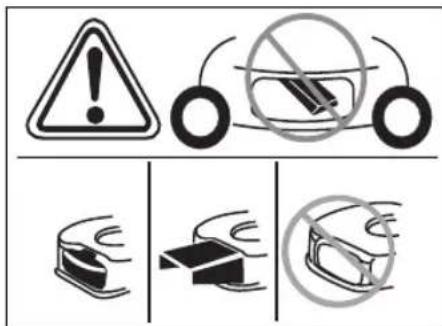

Nebezpečí poranění – pracujte pouze s namontovanou protinárazovou ochranou.

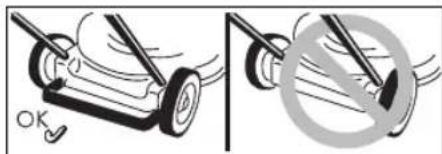

Nebezpečí poranění – pracujte pouze s namontovaným zadním třmenem.

Nebezpečí poranění – pracujte pouze s namontovanou vyhazovací koncovkou.

Udržujte tyto symboly na nářadí stále v čitelném stavu.

Symboly v návodu

V tomto návodu byly použity symboly, které zobrazují nebezpečí nebo charakterizují důležitá upozornění. Zde je vysvětlení symbolů:

! Nebezpečí

Budete upozorněni na nebezpečí, která souvisejí s popsanou činností a při které vzníká ohrožení osob.

Pozor!

Budete upozornění na nebezpečí, která souvisejí s popsanou činností, která může způsobít poškození nářadí.

Upozornění

Označuje důležité informace a tipy k použití.

Montáž

Montáž nářadí bude zobrazena na obrázcích v samostatné příloze.

Pokyn k likvidaci

Příslušné zbytky obalu, použité nářadí atd. zlikvidujte podle místních předpisů.

Obsluha

Dodržujte také upozornění v příručce motoru

Nebezpečí

Úraz

– Při sečení nesmí být nikdy v blízkosti nářadí osoby, děti nebo zvířata. Nebezpečí poranění prostřednictvím vymrštěných kamenů nebo jiných předmětů.

Upadnutí

– Ved'te nářadí pouze krokovou rychlostí.
– Bud'te zejména opatrní, když sečete pozpátku a nářadí táhnete k sobě.
– Při sečení na příkrých svazích se může nářadí převrátit a Vy se můžete poranit. Sečte napříč ke svahu, nikdy směrem nahoru a dolů. Sečení neprovádějte na svazích se sklonem větším než 20%.
– Bud'te zejména opatrní při změně směru jízdy a dbejte vždy na dobrý postoj.
– Při sečení v mezních oblastech hrozí nebezpečí poranění. Sečení v blízkosti okrajů, živých plotů nebo příkrých úbočí je nebezpečné. Při sečení dodržujte bezpečnou vzdálenost.

- Při sečení vlhké trávy může nářadí vlivem snížené přilnavosti půdy sklouznout a Vy můžete upadnout. Sečte pouze tehdy, je-li tráva suchá. - Pracujte pouze za denního světla nebo při dobrém umělém osvětlení.

Poranění

– Dodržujte vždy bezpečnostní odstup k rotujícímu nářadí, daný prostřednictvím vodicích madel.
– Pracovní oblast obsluhy se během provozu nachází za vodicím madlem.
– Nikdy nedávejte ruce nebo nohy na rotující díly nebo pod ně.
– Nepoužívejte nářadí při špatných povětrnostních podmínkách, jako např. nebezpečí deště nebo bouřky.
– Zastavte motor a počkejte, až se žací nástroj zastaví:

– předtím než nářadí sklopíte,

- k přepravě přes jiné plochy než je tráva,

– Zastavte motor a zabraňte nastartování motoru nedopatřením: vytáhněte klíček zapalování (je-li k dispozici), vyjméte startovací akumulátor z motoru, nechejte motor vychladnout a stáhněte koncovku zapalovací svíčky,

– dříve než odstraníte ucpání a blokování odhazovací koncovky,

– dříve než sekačku trávy přezkoušíte, vyčistíte, nastavíte nebo provedete práce na nářadí,

– bylo-li zasaženo cizí těleso. Zkontrolujte sekačku trávy zda není poškozená a při poškození vyhledejte odbornou dílnu.

– začne-li nářadí neobvykle silně vibrovat. Okamžitě nářadí přezkoušejte.

– Nikdy nezvedejte a nenoste nářadí za chodu motoru.
– Zkontrolujte terén, na kterém má být nářadí nasazeno a odstraňte všechny předměty, které mohou být zachycené a odmrštěné.

– Bude-li cizí těleso (např. kámen) zasaženo žacím nástrojem nebo začne-li nářadí neobvykle vibrovat: Okamžitě zastavte motor. Před dalším provozem nechejte nářadí přezkoušet v odborné dílně na poškození.

– Pří sečení srpem se nikdy nestavějte před vyhazovací otvory trávy.

Nářadí s lapačem trávy:

– Při sundání lapače trávy můžete být Vy nebo jiné osoby poraněny vymrštěným posekaným materiálem nebo cizími předměty. Nevyprazdňujte lapač trávy za chodu motoru. Nářadí vypněte.

Nebezpečí udušení vlivem oxidu uhelnatého

Nechejte běžet spalovací motor pouze venku.

Nebezpečí výbuchu a požáru

– Benzínové páry jsou výbušné a benzín je velmi hořlavý.
– Dříve než motor nastartujete, naplňte palivo. Za chodu motoru nebo při ještě horkém motoru mějte uzavřenou palivovou nádrž.
– Palivo doplňujte pouze při vypnutém a studeném motoru. Zabraňte používání otevřeného ohně, tvorbě jisker a nekuřte. Tankování nářadí provádějte pouze venku.
– Dojde-li k přetečení paliva motor nestartujte. Odvezte nářadí z plochy znečistěné palivem a počkejte, až vyprchají palivové páry.
– Abyste zabránili nebezpečí požáru, udržujte prosím následující díly čisté od trávy a unikajícího oleje:

-motor,

- výfuk,

- baterie/akumulátory,

- benzínovou nádrž.

Nebezpečí zakopnutí

– Ved'te nářadí pouze krokovou rychlostí.

Pozor!

Poškození nářadí

– Kameny, povalující se větve nebo podobné předměty mohou vést k poškození nářadí a jeho funkčnosti. Před každým nasazením odstraňte z pracovní oblasti pevné předměty.
– Provozujte nářadí pouze tehdy, je-li v bezvadném stavu. Před každým provozováním proved'te optickou kontrolu. Zejména zkontrolujte z hlediska poškození a dotažení bezpečnostní zařízení, ovládací prvky a šroubová spojení. Před provozováním poškozené díly vyměňte.
– Nikdy nepoužívejte akumulátor, který je zdeformovaný, který spadl nebo je poškozený.
– Nevystavujte akumulátor a nabíječku dešti nebo vlhkosti.

i Provozní doby

Dodržujte národní/komunální předpisy týkající se dob používání (event. se dotažte u Vašeho příslušného úřadu).

i Údaje polohy

Při pozičních údajích na nářadí (např. vlevo, vpravo) vycházíme vždy z pohledu od vodicího madla ve směru práce nářadí.

Před prvním uvedením do provozu

Naplnění motorového oleje

Pozor!

Z přepravních důvodů bude nářadí dodáno bez motorového oleje.

■ Z tohoto důvodu naplňte před prvním uvedením do provozu motorový olej, viz příručka motoru.

Nabíjení akumulátoru

(Nářadí s elektrickým startérem)

Dodržujte a říd'te se všemi pokyny a informacemi týkajícími se akumulátoru a nabíječky v příručce motoru.

Nebezpečí poleptání/otravy

V extrémních případech se musí počítat s únikem kapalin nebo plynů.

⚠️ Nebezpečí úrazu elektrickým proudem

Před každým použitím zkontrolujte nabíječku na vnější poškození. Nikdy nepoužívejte poškozenou nebo spadlou nabíječku.

⚠️ Pozor!

– Přesvědčte se, že je sít' provozována s 220–230 V a 50 Hz podle údajů na typovém štítku nabíječky.

– Chraňte akumulátor a nabíječku před vlhkostí, deštěm, sněhem jakož i mrazem.

– Nabíjejte akumulátor pouze v dobře větraných a suchých místnostech.

– Po vyjmutí akumulátoru odpojte nabíječku od elektrické sítě.

– Nikdy nedávejte předměty na kontakty akumulátoru.

– Před veškerými pracemi na nabíječce ji odpojte od elektrické sítě.

– Neotvírejte akumulátor a nabíječku. Veškeré práce na akumulátoru a nabíječce nechejte provést v odborné dílně. Obrázek 2

■ Před prvním použitím nářadí nechejte akumulátor cca 1 hodinu nabíjet. Používejte pouze nabíječku obsaženou v rozsahu dodávky.

i Upozornění

Rozsáhlé informace týkající se nabíjecího procesu a ukazatele stavu nabití akumulátoru, naleznete v příručce motoru.

Pokyn pro likvidaci nabíječky

Nabíječka podléhá předpisům pro likvidaci elektrických přístrojů. Dodržujte místní předpisy.

Seřizovací práce před každým provozováním

Nebezpečí poranění

Před všemi pracemi na tomto nářadí

• zastavte motor,
  – vytáhněte klíček zapalování (je-li k dispozici),
  – počkejte, až se všechny pohyblivé díly úplně zastaví; motor musí být vychladnutý,
  – stáhněte koncovku zapalovací svíčky na motoru, aby se zabránilo nastartování motoru nedopatřením.
  – Vyjměte startovací akumulátor z motoru.

Zavěste lapač trávy

(pouze u nářadí s lapačem trávy)

Obrázek 11

■ Nadzvedněte deflektor odhazovací koncovky a zavěste lapač trávy.

Nastavení výšky strniště

Pozor!

Na nerovném terénu zvolte výšku sečení tak, aby sekací nůž nikdy nepříšel do kontaktu s půdou.

Obrázek 3

Nastavení výšky sečení trávy podle požadavku.

Možnost nastavení (podle modelu) cca 3 cm až maximálně 9 cm.

Upozornění

U nářadí s nezávislým přestavením kol nastavte všechna kola na stejnou výšku.

Model A

■ Upevněte kola v požadované poloze.
Model B
■ Táhněte za příložku a v požadované poloze ji nechejte zaskočit.

Model C

■ Posuňte páčku centrálního přestavení výšky směrem dopředu nebo dozadu a v požadované poloze ji nechejte zaskočit.

Zablokování předních kol (pouze u nářadí s blokovatelnými předními koly)

Obrázek 4

Zablokování kol k jízdě v přímém směru – nastavte kola směrem dopředu a dejte třmen do velkého otvoru.

Kola volně pohyblivá – třmen v malém otvoru.

Naplnění nádrže palivem a kontrola hladiny oleje

■ Tankujte bezolovnatý benzin (viz příručka motoru).
■ Naplňte palivovou nádrž nejvýše 2 cm pod spodní hranu plnicího hrdla.
■ Palivovou nádrž pevně uzavřete.
■ Zkontrolujte výšku hladiny oleje, v případě potřeby doplňte (viz příručka motoru).

Čistění přihrádky pro akumulátor

■ Pomocí hadříku a kartáčku odstraňte cizí předměty a nečistoty na přihrádce pro akumulátor.

Nastartování motoru

Obrázek 5

⚠️ Nebezpečí

K ochraně před poraněním,
– nestartujte motor, jestliže stojíte před odhazovací koncovkou;
– mějte ruce a nohy v dostatečné vzdálenosti od žacího ústrojí;
– nikdy nedávejte ruce, nohy nebo jiné části těla do blízkosti otáčejících se dílů. Zdržujte se vždy v dostatečné vzdálenosti od odhazovací koncovky.
Dříve než motor nastartujete, vypněte spojkou všechny sekací nástroje a pohony.
Při startování nářadí nepřevrat'te. Nářadí odstavte na rovné ploše s pokud možno krátkou trávou nebo téměř bez trávy.

Pokyny k motoru

– Dodržujte informace v příručce motoru.
– Některé modely nemají páčku akcelerátoru, otáčky budou nastavovány automaticky. Motor vždy běží v optimálních otáčkách.

■ Vkládejte startovací akumulátor do přihrádky na motoru, až zaskočí – obrázek 5A.

■ Otevřete benzinový kohoutek (je-li k dispozici).

■ Nastavte akcelerátor (je-li k dispozici) na /max – obrázek 5B.

■ Stůjte za nářadím – stiskněte bezpečnostní třmen a držte jej stisknutý – obrázek 5C.

■ Otočte klíčkem zapalování na vodicím madle, až motor naskočí (startovací pokus max. 5 sekund, před dalším pokusem minimálně 1 minutu počkejte) – obrázek 5C.

Když motor běží:

■ Po nastartování motoru posuňte páčku akcelerátoru (pokud je k dispozici) mezi /max a /min a nechejte motor krátce zahřát.
■ K sečení trávy nastavte páčku akcelerátoru (je-li k dispozici) na plný plyn.

i Upozornění

Další informace týkající se obsluhy motoru si můžete převzít z příručky motoru.

Zastavení motoru

Obrázek 7

■ Nastavte akcelerátor (je-li k dispozici) v poloze /min.
■ Uvolněte bezpečnostní třmen. Motor a žací nástroj se po krátké době zastaví.

Práce s nářadím

Zapnutí/vypnutí pohonu kol (pouze u nářadí s pohonem kol) Obrázek 6A, B, C

Zapnutí pohonu kol

■ Táhněte a držte páčku/třmen.

■ Uvolněte páčku/třmen.

i Upozornění pro nářadí podle obrázku 6C

K zapnutí/vypnutí se může použít jak levá, tak také pravá páčka, příp. také obě páčky společně.

i Upozornění

V důsledku konstrukce může dojít k tomu, že při tažení nářadí směrem dozadu zadní kola vykazují zvýšený odpor. Nejedná se přitom o chybu nářadí, nýbrž o technicky podmíněné chování. Odstranění (podle provedení): posuňte nářadí bez zataženého hnacího třmenu nejdříve trochu dopředu, hned potom zpátky.

Změna hnací rychlosti pohonu kol

(podle provedení)

⚠️ Pozor! Poškození nářadí

Provádějte nastavení pouze za chodu motoru.

Model 6D, E

■ Pomocí malé páčky volte mezi různými rychlostními stupni (1/min/ a 4/max/ ).

Obrázek 6F, G

■ Pomocí páčky volte mezi rychlostními stupni (1/min/a 4/max/)

i Upozornění

Z technických důvodů může dojít k tomu, že se u stojícího nářadí nechá jen obtížně změnit rychlost. Odstranění: zatáhněte hnací třmen a zvolte rychlostní stupeň.

Sejmutí a vyprázdnění lapače trávy

(u nářadí s lapačem trávy) Obrázek 11

Když zůstává posečený materiál ležet na zemi nebo svítí-li ukazatel stavu naplnění (doplňkové vybavení, obr. 12), je plný koš:

■ Uvolněte bezpečnostní třmen a počkejte, až se zastaví motor.

■ Nadzvedněte deflektor odhazovací koncovky a lapač trávy vyvěste.
■ Vyprázdněte jeho obsah.

Práce bez lapače trávy

Když sundáte lapač trávy, sklopí se deflektor odhazovací koncovky dolů. Při práci bez lapače trávy bude posečená hmota vyhazována přímo směrem dolů.

Přestavení na mulčování

(u nářadí s doplňkovým příslušenstvím k mulčování)

Nářadí se zadním vyhazováním:

Obrázek 8A

■ Nadzvedněte deflektor odhazovací koncovky.
■ Sundejte lapač trávy.
■ Nasad'te mulčovací klín (podle modelu).
■ Spust'te deflektor odhazovací koncovky.

i Upozornění

Modely s integrovanou funkci mulčování nepotřebují žádný samostatný mulčovací klín – tuto funkci přebírá speciálně formovaný deflektor odhazovací koncovky (obrázek 8B).

Nářadí s bočním vyhazováním: Obrázek 9

■ Na místě bočního vyhazování namontujte protinárazovou ochranu/mulčovací uzávěr (obrázek 9A) nebo
- odstraňte boční vyhazování – protinárazovou ochranu/ mulčovací uzávěr se automaticky uzavře (obrázek 9B).

Přestavení nářadí na boční vyhazování

(podle provedení)

- Je-li k dispozici: Sundejte lapač trávy a spust'te deflektor odhazovací koncovky. - Nadzvedněte protinárazovou ochranu/mulčovací uzávěr a namontujte boční vyhazování (obrázek 9C).

Po ukončení práce

■ Vytáhněte klíček zapalování (je-li k dispozici).
■ Počkejte, až dojde k úplnému klidovému stavu všech pohyblivých dílů a vychladnutí motoru.
■ Uzavřete benzinový kohoutek (je-li k dispozici – viz příručka motoru).
■ Stáhněte koncovku zapalovací svíčky na motoru.

- Vyprázdněte lapač trávy. - Vyjměte startovací akumulátor z motoru – obrázek 16.

■ V případě potřeby nechejte akumulátor dobít. Obrázek 17

Pro kontrolu stavu nabití akumulátoru stiskněte tlačítko (1) na akumulátoru. Diody LED (2) indikují přibližný stav nabití. Při jedné blikající diodě LED akumulátor okamžitě nabijte.

i Upozornění

Odstavte nářadí do uzavřených místností pouze s vychladnutým motorem.

Tipy k ošetřování trávy

Několik tipů, aby Váš trávník rostl zdravě a rovnoměrně.

Sečení

Trávník je tvořen různými druhy travin. Jestliže jej často sečete, rostou více traviny, které se silně zakořeňují a tvoří pevné drny. Sečete-li jej zřídka, vyvíjejí se více traviny rostoucí do výšky a jiné divoké byliny (např. jetel, sedmikrásky). Normální výška trávníku se pohybuje kolem cca 4–5 cm. Posekat se má pouze ^1/_3 celkové výšky; tedy při 7–8 cm posečte na normální výšku.

Trávník se pokud možno nemá sekat kratší než 4 cm, jinak se při suchém počasí poškozují drny. Vysoce narostlou trávu (např. po dovolené) sekejte na normální výšku po etapách.

Při sečení nechejte sečené pruhy vždy trochu překrývat.

Mulčování (s příslušenstvím)

Při sečení je tráva posekaná na malé kousky (cca 1 cm) a zůstává ležet. Tím zůstane trávníku zachováno mnoho živných látek. K dosažení optimálního výsledku se musí trávník udržovat stále krátký, viz také odstavec "Sečení". Při mulčování dodržujte následující upozornění:

– Nesečte mokrou trávu.
– Nesečte nikdy více než 2 cm celkové výšky trávy.
- Jed'te pomalu.
– Využívejte maximální otáčky motoru.
– Pravidelně čistěte žací ústrojí.

Přeprava

Krátké vzdálenosti manuálně

⚠️ Nebezpečí

Rotujícím žacím ústrojím mohou být zachyceny a odmrštěny předměty a tím způsobit škody. Aby se s nářadím mohlo pohybovat i přes jiné plochy než je tráva, zastavte předtím motor.

S vozidlem

⚠️ Nebezpečí

Před každou přepravou zastavte motor a nechejte jej vychladnout. Stáhněte koncovku zapalovací svíčky. Nepřepravujte nářadí v překlopené poloze.

Při přepravě nářadí na nebo ve vozidle jej dostatečně zajistěte protí nechtěnému sklouznutí.

Přepravujte nářadí pouze s prázdnou palivovou nádrží. Uzávěr palivové nádrže musí být pevně uzavřen.

Nářadí se sklopnou rukojetí: Obrázek 10

■ K lepšímu uložení můžete řídící rukojeť sklopit dohromady.

Údržba/Čistění

⚠️ Nebezpečí

K ochraně před poraněním je nutno před veškerými pracemi na tomto nářadí

• zastavit motor,
  – vytáhnout klíček zapalování (je-li k dispozici),
  – počkat, až dojde k úplnému klidovému stavu všech pohyblivých dílů a vychladnutí motoru,
  – aby se zabránilo neúmyslnému nastartování motoru, vytáhnout na motoru koncovku zapalovací svíčky,
  – vyjměte startovací akumulátor z motoru.
  – dodržujte dodatečná bezpečnostní upozornění v příručce motoru.

⚠️ Nebezpečí

K ochraně před poraněním způsobeným žacím ústrojím je nutno nechat provést všechny práce, jako je výměna nebo přebroušení sekacího nože, pouze v odborné dílně (je potřebné speciální nářadí).

Utahovací moment nožového šroubu:

Naklánějte nářadí pouze tak, aby zapalovací svíčka směřovala nahoru, čímž nedojde k žádnému poškození motoru vlivem paliva nebo oleje.

Údržba

⚠️ Pozor!

Dodržujte předpisy pro údržbu v příručce motoru. Na konci sezony nechejte nářadí v odborné dílně přezkoušet a provést jeho údržbu. Jakékoliv opravy nechejte provést pouze v odborné dílně.

Pozor!

Ohrožení životního prostředí vlivem motorového oleje. Při výměně oleje odevzdejte příslušný použitý olej ve sběrně použitého oleje nebo u firmy provádějící zneškodňování odpadu.

Ohrožení životního prostředí způsobené bateriemi/akumulátory. Použité baterie/akumulátory nepatří do domovního odpadu. Použité baterie/akumulátory odevzdejte u Vašeho obchodníka nebo firmy provádějící zneškodňování odpadu. Dříve než bude nářadí sešrotováno, vymontujte baterie/akumulátory.

i Upozornění

Dodržujte kontrolní intervaly a intervaly údržby v příručce motoru.

Podle modelu je Vaše nářadí vybaveno elektronickou indikací údržby (obrázek 13). K písemným pokynům pro údržbu navíc dodržujte příslušné indikace údržby. Obsluhu jakož i další informace si prosím zjistěte v samostatném návodu k obsluze, který je přiložen k indikaci údržby.

Před každým provozem

■ Zkontrolujte hladinu oleje; v případě potřeby doplňte.
■ Zkontrolujte pevné usazení šroubových spojení, v případě potřeby pevně utáhněte.
■ Zkontrolujte bezpečnostní zařízení.
■ Pomocí hadříku a kartáčku odstraňte cizí předměty a nečistoty z přihrádky pro akumulátor na motoru.

Kontrola záběrového bodu spojky: (pouze u nářadí s pohonem kol)

– Za chodu motoru a vypnutém pohonu kol se nářadí nesmí pohybovat směrem dopředu.

– Za chodu motoru a zapnutém pohonu kol se nářadí má pohybovat směrem dopředu.

Obrázek 15

■ V prípadě potřeby nastavte záběrový bod pomocí rýhovaného kolečka/seřizovací matice na páce pohonu kol (podle provedení na spodní straně konzoly řazení) nebo seřidťe bovden.

i Upozornění

U některých modelů není k dispozici žádná možnost nastavení.

Po prvních 2–5 provozních hodinách

■ Vyměňte olej, viz přiložená příručka motoru.

Po každém sečení nebo v případě potřeby

■ Vyměňte olej, viz přiložená příručka motoru.
■ Namažte kloubové body a zkroucené pružiny na deflektoru odhazovací koncovky.
■ Na konci sezony nechejte nářadí v odborné dílně přezkoušet a provést jeho údržbu.
■ Nechejte akumulátor a nabíječku pravidelně zkontrolovat v odborné dílně (min. 1x ročně).

Čistění

⚠️ Pozor!

Po každém provozu nářadí očistěte. Nečistění nářadí vede k poškození materiálů a funkčním poruchám. K čistění nepoužívejte vysokotlaky čistič.

Čistění lapače trávy

(pouze u nářadí s lapačem trávy) Nejjednodušší je čistění prováděné přímo po sečení.

■ Sundejte a vyprázdněte lapač trávy.
■ Lapač trávy je možno vyčistit silným proudem vody (zahradní hadicí).
■ Před dalším používáním nechejte lapač trávy důkladně vyschnout.

Čistění sekačky trávy

⚠️ Nebezpečí

Při pracích na žacím ústrojí se můžete poranit. Používejte pro svou ochranu pracovní rukavice.

⚠️ Pozor!

Naklánějte nářadí pouze tak, aby zapalovací svíčka směřovala nahoru, čímž nedojde k žádnému poškození motoru vlivem paliva nebo oleje.

Neostřikujte nářadí vodou, protože se jinak mohou poškodit elektrické díly.

Chraňte akumulátor a nabíječku před vlhkostí.

Čistěte nářadí pokud možno vždy přímo po sečení.

Čistění přihrádky pro akumulátor

■ Pomocí hadříku a kartáčku odstraňte cizí předměty a nečistoty z přihrádky pro akumulátor na motoru.

Nářadí bez mycího systému žacího ústrojí:

■ Sekací prostor a deflektor odhazovací koncovky vyčistěte pomocí kartáče, smetáčku nebo hadru.
■ Postavte nářadí na kola a odstraňte všechny viditelné zbytky trávy a nečistot.

Nářadí s mycím systémem žacího ústrojí:

Obrázek 14

Sekačky trávy s mycím systémem žacího ústrojí jsou vybaveny přípojkou vody. S ním lze opláchnout zbytky trávy ze spodní strany žacího ústrojí a zabránit tvorbě usazenin korodujících chemikálií. Po sečení postupujte následovně:

■ Postavte nářadí na rovnou plochu, bez štěrku, kamení atd.

i Upozornění

Odhazovací šachta nesmí být nasměrována proti domům, garážím a pod.

■ Namontujte na vodní hadici hadicový adaptér běžně dostupný v prodeji (volitelně v rozsahu dodávky) a připojte na přípojku vody žacího ústrojí.
■ Pust'te vodu.
■ Nastartujte motor, nechejte jej několik minut běžet.
■ Zastavte motor a odpojte vodní hadici od nářadí.

Po ukončení čisticího procesu:

■ Nastartujte motor, nechejte jej několik minut běžet, aby spodní strana žacího ústrojí oschla.
■ Zastavte motor.

Odstavení

⚠️ Nebezpečí

Nebezpečí výbuchu a požáru Nikdy neuskladňujte nářadí s palivem (benzinem) v nádrži v prostorech, ve kterých páry paliva mohou přijít do kontaktu s otevřeným ohněm nebo jiskrami.

⚠️ Pozor!

Poškození materiálů na nářadí.

– Nářadí uskladňujte (s vychladlým motorem) pouze v čistých a suchých prostorech.
– Při delším uskladnění, např. v zimě chraňte nářadí proti rzi.
– Uložte akumulátor a nabíječku na chladném a suchém místě.
– Chraňte nabíječku před vlhkostí, deštěm, sněhem jakož i mrazem.

Po sezoně nebo není-li nářadí používáno déle než jeden měsíc:

■ Vypust'te palivo do vhodné nádoby a motor odstavte, podle popisu v příručce motoru.

⚠️ Pozor!

Vypouštějte palivo pouze venku.

■ Vyčistěte nářadí a lapač trávy.
■ K ochraně před rzí potřete všechny kovové díly naolejovaným hadrem (olej neobsahující pryskyřice) nebo je nastří-kejte sprejovým olejem.
■ Nabijte akumulátor.

Záruka

V každé zemi platí záruční ustanovení vydané naší společností nebo dovozcem. Poruchy na Vašem nářadí odstraníme v rámci záruky bezplatně, pokud je příčinou chyba materiálu nebo výrobní chyba. V případě záruky se prosím obrat'te na Vašeho prodejce nebo nejbližší pobočku.

Informace k motoru

Výrobce motoru ručí za všechny problémy týkající se motoru, s ohledem na výkon, měření výkonu, technické údaje, záruky a servis. Bližší informace najdete v samostatné přiložené příručce majitele/obsluhy výrobce motoru.

Zjištění a odstranění poruch

Poruchy v provozu Vaší sekačky trávy mají často jednoduché příčiny, které byste měli znát a částečně je mohli odstranit sami. V případě pochybností Vám Váš odborný prodejce rád dále pomůže.

Problém Možná(é) příčina(y) Odstranění

Motor nenaskočí. Není správně nastavená páčka akcelerátoru.	Nastavte páčku akcelerátoru na nebo CHOKE (SYTIČ) (při studeném motoru).
	Nastavte páčku akcelerátoru na max nebo START (při teplém motoru).
Sekačka stojí ve vysoké trávě.	Postavte sekačku na plochu s nízkou trávou.
V palivové nádrži není žádné palivo.	Naplňte nádrž čistým, čerstvýmpalivem.
Není nastrčena koncovka zapalovací svíčky.	Nasadťte koncovku zapalovací svíčky.
Staré nebo znečistěné palivo. Nahradťte palivo za nové.
Znečistěný vzduchový filtr. Vyčistěte vzduchový filtr.
Není správně vložený akumulátor.	Vložte správně akumulátor do přihrádky pro akumulátor na motoru a nechejte zajistit zaskočením.
Vybitý akumulátor. Nabijte akumulátor pomocí dodávané nabíječky.
Poškozené vedení. Zkontrolujte, zda je elektrické vedení v pořádku.
Vadný akumulátor. Nechejte akumulátor zkontrolovat v odborné dílně.
Neobvyklé hluky (chrastění, rachocení, klepání).	Uvolnění šroubů, matic nebo jiných upevňovacích míst. Díly upevněte. Jestliže se hluky neodstraní: Vyhledejte odbornou dílnu.
Otřesy, vibrace	Volný nůž. Upevňovací šroub nože nechejte dotáhnout v odborné dílně.
	Poškozený nůž. Nechejte nůž vyměnit v odborné dílně.
	Nůž není správně vyvážený. Nechejte nůž vyměnit nebo vyvážit v odborné dílně.
	Uvolněné uchycení motoru. Nechejte motor upevnit v odborné dílně.
Nečistá řezná plocha nebo pokles otáček.	Tráva je příliš vysoká. Nastavte větší výšku strniště, v nouzovém případě posekejte dvakrát.
Tráva zůstává ležet nebo lapač trávy není plný.	Tráva je příliš vlhká. Nechejte trávník oschnout.
	Ucpaná odhazovací koncovka. Zastavte motor, odstraňte ucpání.
	Tupý nůž. Nechejte nůž vyměnit nebo přebrousit v odborné dílně.
	Nedostatečný výkon motoru. Provádějte sečení častěji, zvolte větší výšku strniště.
	Lapač trávy je plný. Zastavte motor, vyprázdněte lapač trávy.
	Lapač trávy je znečistěn. Zastavte motor, vyčistěte větrací štěrbiny v lapači trávy.
Nefunguje pohon kol.	Přetržený klínový řemen nebo porucha převodovky. Poškozené díly nechejte vyměnit v odborné dílně.
	Přetržený lankovod/bovden. Poškozené díly nechejte vyměnit v odborné dílně.

Obsah

Pre Vašu bezpečnost' ..... 149

Montáž 151

Obsluha 151

Tipy na ošetrovanie trávy .... 154

Preprava 155

Údržba/Čistenie ..... 155

Odstavenie 156

Záruka 157

Údaje na typovom štítku

Pre Vašu bezpečnost'

Všeobecné bezpečnostné pokyny

Pred použitím skontrolujte,

Zabráňte používaniu otvoreného ohňa, tvorbe iskier a nefajčite.

Bezpečnostný strmeň (1)

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

• Ved'te náradie iba krokovou rýchlost'ou.
  – Bud'te hlavne opatrní, ked' kosíte smerom dozadu a náradie t'aháte k sebe.

(Náradie s elektrickým štartérom)

⚠️ Nebezpečenstvo úrazu elektrickým prúdom

Pred každým použitím skontrolujte nabíjačku z hladiska vonkajších poškodení. Nikdy nepoužívajte poškodenú nabíjačku alebo nabíjačku, ktorá spadla.

⚠️ Pozor

■ Pred prvým použitím náradia nabíjajte akumulátor cca 1 hodinu. Používajte iba nabíjačku obsiahnutú v rozsahu dodávky

i Upozornenie

i Pokyn k likvidácii nabíjačky

Zavesenie lapača trávy

■ Nadvihnite deflektor odhadzovacej koncovky a zaveste lapač trávy.

■ Tiahnite a držte páku/strmeň.

Zloženie a vyprázdnenie lapača trávy

(náradie s lapačom trávy)

Obrázok 11

■ Uvolnite bezpečnostný strmeň a počkajte, až sa zastaví motor.
■ Nadvihnite deflektor odhadzovacej koncovky a lapač trávy vyveste.
■ Vyprázdnite jeho obsah.

Práca bez lapača trávy

Ked' zložíte lapač trávy, sklopí sa deflektor odhadzovacej koncovky nadol. Pri práci bez lapača trávy bude posekaná hmota vyhadzovaná priamo smerom nadol.

Prestavenie na mulčovanie

■ Nadvihnite deflektor odhadzovacej koncovky.
■ Zložte lapač trávy.
■ Nasad'te mulčovací klin (vždy podľa modelu).
■ Spustite deflektor odhadzovacej koncovky.

i Upozornenie

Pri kosení nechajte pokosené pruhy vždy trocha prekrývat'.

Prepravujte náradie len s prázdnou palivovou nádržou. Uzáver palivovej nádrže musí byt' pevne zatvorený.

Náradie so sklopnou rukovät'ou:

Obrázok 10

Nepoužívajte na čistenie vysokotlakový čistič.

Čistenie lapača trávy

■ Zložte a vyprázdnite lapač trávy.
■ Lapač trávy je možné vyčistiť silným prúdom vody (záhradnou hadicou).
■ Pred dalším používaním nechajte lapač trávy dôkladne vyschnút'.

Čistenie kosačky trávy

Nebezpečenstvo

■ Sekací priestor a deflektor odhadzovacej koncovky vyčistete pomocou kefy, zmetáka alebo handry.

Náradie s umývacím systémom sekacieho ústrojenstva:

Obrázok 14

Po ukončení čistiaceho procesu:

Varnostna ročica (1)

Nastavitve opravite le kadar motor obratuje.

Slika 6D, E

■ Z ročico izberite eno od stopenj hitrosti (1/min/ in 4/max/ ).

Slika 6F, G

■ Z ročico izberite eno od stopenj hitrosti (1/min/ in 4/max/).

Navodila

Tehnično pogojeno je tudi, da je pri zaustavljeni napravi nekoliko težko spremeniti hitrost.

• 51–68 Nm (vejapjové su plieniniu korpusu)
• 36–44 Nm (vejapjové su plastikiniu korpusu)

Démesio
