KASUTUSJUHEND 12AYPV7E650 Wolf Garten

(Originaalkasutusjuhend)

Lietuviškai 269

(Originali naudojimo instrukcija)

Latviešu valodā 278

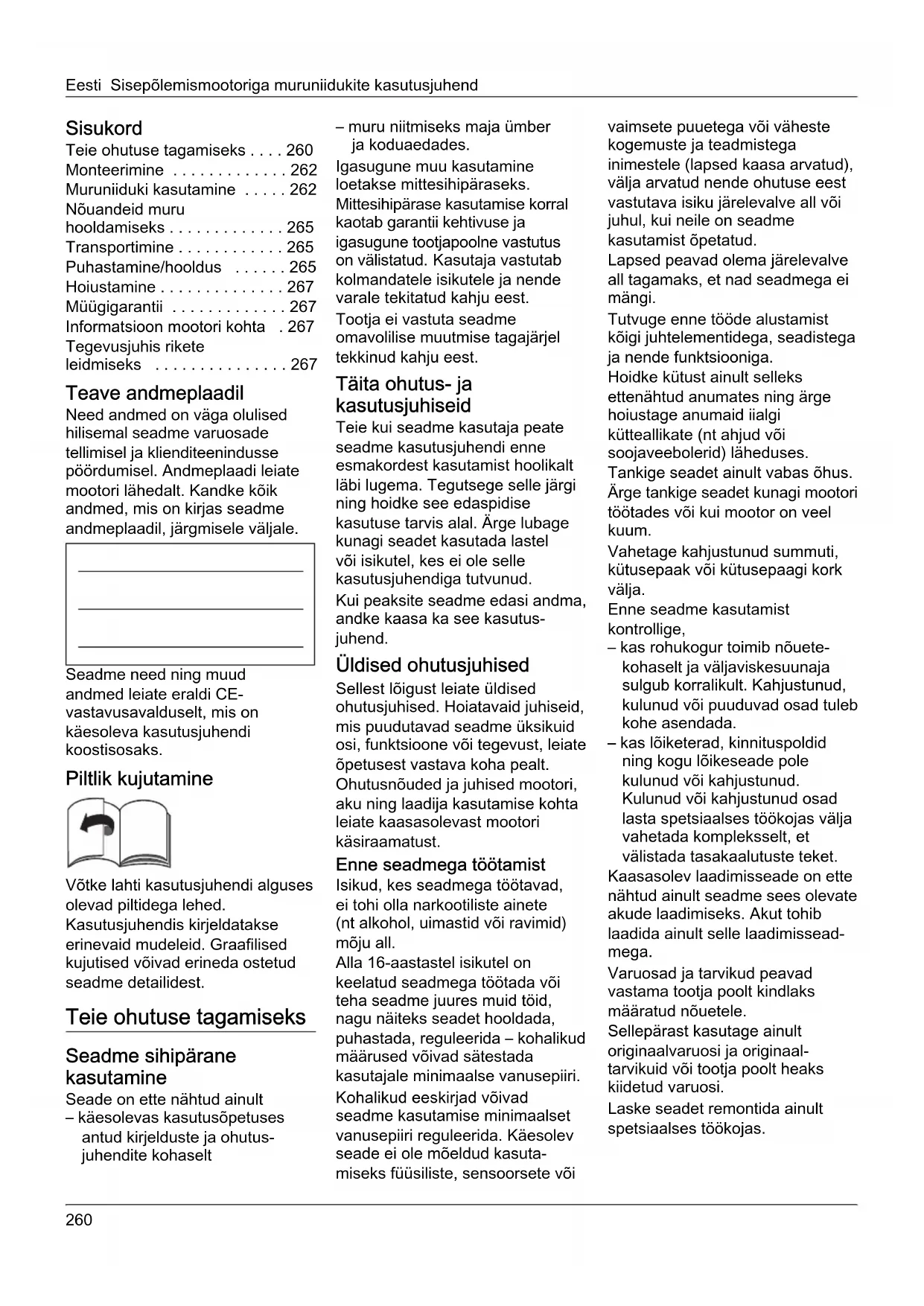

Teie ohutuse tagamiseks .... 260

Monteerimine 262

Muruniiduki kasutamine ..... 262

Nõuandeid muru hooldamiseks ..... 265

Transportimine ..... 265

Puhastamine/hooldus ..... 265

Hoiustamine 267

Müügigarantii 267

Informatsioon mootori kohta . 267

Tegevusjuhis rikete leidmiseks 267

Teave andmeplaadil

Need andmed on väga olulised hilisemal seadme varuosade tellimisel ja klienditeenindusse pöördumisel. Andmeplaadi leiate mootori lähedalt. Kandke köik andmed, mis on kirjas seadme andmeplaadil, järgmisele väljale.

Seadme need ning muud andmed leiate eraldi CE-vastavusavalduselt, mis on käesoleva kasutusjuhendi koostisosaks.

Piltlik kujutamine

Võtke lahti kasutusjuhendi alguses olevad piltidega lehed.

Kasutusjuhendis kirjeldatakse erinevaid mudeleid. Graafilised kujutised võivad erineda ostetud seadme detailidest.

Teie ohutuse tagamiseks

Seadme sihipärane kasutamine

Seade on ette nähtud ainult

- käesolevas kasutusõpetuses antud kirjelduste ja ohutusjuhendite kohaselt

- muru niitmiseks maja ümber ja koduaedades. Igasugune muu kasutamine loetakse mittesihipäraseks. Mittesihipärase kasutamise korral kaotab garantii kehtivuse ja igasugune tootjapoolne vastutus on välistatud. Kasutaja vastutab kolmandatele isikutele ja nende varale tekitatud kahju eest. Tootja ei vastuta seadme omavolilise muutmise tagajärjel tekkinud kahju eest.

Täita ohutus- ja kasutusjuhiseid

Teie kui seadme kasutaja peate seadme kasutusjuhendi enne esmakordest kasutamist hoolikalt läbi lugema. Tegutsege selle järgi ning hoidke see edaspidise kasutuse tarvis alal. Ärge lubage kunagi seadet kasutada lastel või isikutel, kes ei ole selle kasutusjuhendiga tutvunud. Kui peaksite seadme edasi andma, andke kaasa ka see kasutus- juhend.

Üldised ohutusjuhised

Sellest lõigust leiate üldised ohutusjuhised. Hoiatavaid juhiseid, mis puudutavad seadme üksikuid osi, funktsioone või tegevust, leiate õpetusest vastava koha pealt.

Ohutusnõuded ja juhised mootori, aku ning laadija kasutamise kohta leiate kaasasolevast mootori käsiraamatust.

Enne seadmega töötamist

Isikud, kes seadmega töötavad, ei tohi olla narkootiliste ainete (nt alkohol, uimastid või ravimid) mõju all.

Alla 16-aastastel isikutel on keelatud seadmega töötada või teha seadme juures muid töid, nagu näiteks seadet hooldada, puhastada, reguleerida – kohalikud määrused võivad sätestada kasutajale minimaalse vanusepiiri.

Kohalikud eeskirjad võivad seadme kasutamise minimaalset vanusepiiri reguleerida. Käesolev seade ei ole mõeldud kasuta-miseks füüsiliste, sensoorsete või

vaimsete puuetega või väheste kogemuste ja teadmistega inimestele (lapsed kaasa arvatud), välja arvatud nende ohutuse eest vastutava isiku järelevalve all või juhul, kui neile on seadme kasutamistõpetatud.

Lapsed peavad olema järelevalve all tagamaks, et nad seadmega ei mängi.

Tutvuge enne tööde alustamist köigi juhtelementidega, seadistega ja nende funktsiooniga.

Hoidke kütust ainult selleks ettenähtud anumates ning ärge hoiustage anumaid iialgi kütteallikate (nt ahjud või soojaveebolerid) läheduses.

Tankige seadet ainult vabas õhus. Ärge tankige seadet kunagi mootori töötades või kui mootor on veel kuum.

Vahetage kahjustunud summuti, kütusepaak või kütusepaagi kork välja.

Enne seadme kasutamist kontrollige,

- kas rohukogur toimib nõuete-kohaselt ja väljaviskesuunaja sulgub korralikult. Kahjustunud, kulunud või puuduvad osad tuleb kohe asendada.

- kas lõiketerad, kinnituspoldid ning kogu lõikeseade pole kulunud või kahjustunud. Kulunud või kahjustunud osad lasta spetsiaalses töökojas välja vahetada kompleksselt, et välistada tasakaalutuste teket.

Kaasasolev laadimisseade on ette nähtud ainult seadme sees olevate akude laadimiseks. Akut tohib laadida ainult selle laadimissead-mega.

Varuosad ja tarvikud peavad vastama tootja poolt kindlaks määratud nõuetele.

Sellepärast kasutage ainult originaalvaruosi ja originaaltarvikuid või tootja poolt heaks kiidetud varuosi.

Laske seadet remontida ainult spetsiaalses töökojas.

Seadmega töötamise ajal

Kandke seadmega või seadme juures töötamisel sobivaid tööriideid, nagu näiteks

• kaitsejalatseid,
• pikki pükse,
  – vastu keha liibuvaid riideid,
• kuulmiskaitset,
• kaitseprille.

Kõik turvaseadised peavad alati olema seadme külge monteeritud ning olema töökorras.

Turvaseadiste konstruktsiooni ei tohi muuta.

Kasutage seadet ainult tootja poolt ette nähtud ja tarnitud tehnilises seisundis.

Vältige lahtist tuld, sädemeid, ärge suitsetage.

Enne seadme juures tööde teostamist

Kaitske end vigastuste eest. Enne seadme juures tööde teostamist (nt hooldus- ja seadistustööd) ja transportimist (nt tõstmine ja kandmine) tuleb

• lülitada mootor välja,
• võtta süütevõti (kui on) eest ära,
• oodata, kuni köik seadme liikuvad osad on täielikult seiskunud ja mootor on maha jahtunud,
  – eemaldada mootoril süüteküünla pistik, et takistada mootori tahtmatut käivitumist,
• võtta mootoril aku pealt ära,
• järgida lisaohutusjuhiseid mootori käsiraamatus.

Pärast seadmega töötamist

Ärge lahkuge kunagi seadme juurest mootorit välja lülitamata, võtke süütevõti eest ära (kui on).

Turvaseadised

Joon. 1

Ärge kasutage kunagi kahjustatud või paigaldamata turvaseadistega niidukit.

Turvakäepide (1)

Turvakäepide tagab teie ohutuse seisates kiiresti mootori ja lõikemehhanismi hädaolukorras. Seda funktsiooni ei tohi eirata.

Väljaviskesuunaja (2) või multskate (3)

Väljaviskesuunaja/multskate kaitseb teid lõiketerade poolt ülesvisatavate kõvade esemetega vigastamise eest. Seadet tohib kasutada ainult koos väljaviske-suunaja või multskattega.

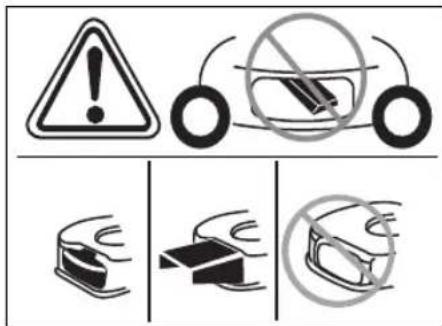

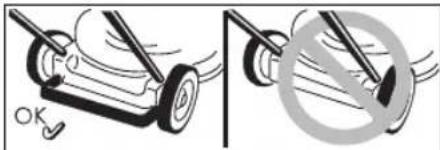

Sümbolid seadme peal

Seadmele kinnitatud siltidel kasutatakse erinevaid sümboleid. Sümbolite selgitused:

Tähelepanu! Enne kasutamist lugege kasutusjuhend läbi!

Hoida kõrvalised isikud ohualast eemal!

Enne igasuguseid töid seadme juures ning seadme juures lahkumisel lülitage mootor välja ning ja võtke süütevõti eest ära.

Järgida lisajuhendeid peatükis „Teie ohutuse tagamiseks”.

Enne töid löike-mehhanismide juures eemaldada süüte-küünla pistik! Hoida sõrmed ja jalad löiketeradest eemal! Enne niiduki seadistamist, puhastamist või ülekontrollimist seiska mootor ja eemalda süüteküünla pistik.

Vigastusoht – töötada ainult külgemonteeritud kivikaitsega.

Vigastusoht – töötada ainult külgemonteeritud tagumise pidemega.

Vigastusoht – töötada ainult külgemonteeritud väljaviskesuunajaga.

Hoidke alati need sümbolid seadmel loetavana.

Sümbolid kasutusjuhendis

Käesolevas kasutusjuhendis kasutatud sümbolid tähistavad ohtusid või olulisi nõuandeid. Sümbolite tähendused:

Viitab ohtudele, mis on seotud kirjeldatud tegevusega ning mis võivad ohustada inimesi.

Viitab ohtudele, mis on seotud kirjeldatud tegevusega ning millega võib kaasneda seadme kahjustamine.

Tähistab olulist informatsiooni ja nõuandeid kasutamiseks.

Monteerimine

Lisalehel on joonised seadme paigaldamise kohta.

i Teave jäätmete kõrvaldamise kohta

Pakend, vanad seadmed vms tuleb kõrvaldada kohalike eeskirjadega sätestatud korras.

Muruniiduki kasutamine

Järgige juhendeid mootori käsiraamatus.

⚠️ Oht

Vigastusoht

– Niitmisel ei tohi seadme läheduses olla inimesi, eriti aga lapsi ja loomi. Seadmega õhku visatud kivi vms võib neid vigastada.

Kukkumine

– Liikuge seadmega edasi ainult köndimiskiirusel.

- Olge eriti ettevaatlik, kui niidate tagurpidi või tömbate seadet enda poole.

– Järskudel nõlvadel niitmisel võib seade ümber paiskuda ning te võite end vigastada. Niitke nõlvaga risti, mitte kunagi ülesalla. Ärge niitke nõlvadel, mille kalle on üle 20%.

– Olege eriti ettevaatlik, kui te muudate söidusuunda ning jälgige alati, et te ise seisaksite kindlal pinnasel.

– Vigastusoht piirnevatel aladel niitmisel. Äärealade, hekkide või järskude nõlvade lähedal niitmine on ohtlik. Hoiduge ohutusse kaugusse.

– Niiske muruga niitmisel võib seade libiseda, kuna nake pinnasega pole nii tugev ning te võite kukkuda. Niitke ainult kuiva muru.

- Töötage seadmega ainult päevavalguses või piisava valgustuse käes.

Vigastamine

– Jääge alati pöörleva niiduteraga seadmest tõukekäepidemega määratud ohutusse kaugusesse.

• Töötamise ajal on operaatori tööpiirkond juhtraua taga.
  – Ärge kunagi pange käsi ega jalgu pöörlevate osade juurde ega alla.
  – Ärge kasutage seadet halbade ilmastikuolude, näiteks vihma või äikese ohu korral.
  – Seisake mootor ja oodake kuni lõikemehhanism seiskub, enne kui
• te pöörate seadme külili,
  – transpordite seadet üle muu pinnase kui muru.
  – Mootori tahtmatu käivitamise vältimiseks lülitage mootor välja: võtta süütevõti (kui on) eest ära, võtta mootoril aku pealt ära, lasta mootoril maha jahtuda ja tõmmata süüteküünla pistik välja,
• enne ummistuste ja blokeeringute körvaldamist väljaviskes,
  – enne muruniiduki üle- kontrollimist, puhastamist, seadistamist, või tööde teostamist seadme kallal,
• kui te söitsite vastu mingit eset. Kontrollida, kas muruniiduk pole viga saanud, kahjustuste puhul võtta kontakti spetsiaalse töökojaga,
• kui seade hakkab ebatavaliselt tugevalt vibreerima, kontrollige seade kohe üle.
  – Ärge kunagi kandke ega töstke seadet, kui mootor töötab.
  – Kontrollige üle territoorium, kus hakatakse seadmega töötama, ning eemaldage köik esemed, mis vöivad seadmele ette jääda vöi mida seade vöib üles paisata.
  – Kui löikemehhanism läheb millegi vastu (nt kivi) või kui seade hakkab ebatavaliselt vibreerima, seisata mootor koheselt. Enne seadme edasist kasutamist lasta seade töökojas üle kontrollida, et seadmel ei oleks kahjustusi.
  – Sirbiga niidukite puhul ei tohi kunagi seista muru välja-viskeavade ette.

Rohukoguriga seadmed:

– Rohukoguri äravõtmisel võite ennast või teisi isikuid vigastada välja paiskuva muru või muude kõvade esemetega. Ärge tühjendage murukogurit kunagi, kui mootor töötab. Seisake seade.

Laske sisepõlemismootoril töötada ainult vabas õhus.

Plahvatus- ja tuleoht

– Kütuse- ja bensiiniaurud on plahvatusohtlikud, kütus on ülikergesti süttiv.
- Valage kütust sisse enne mootori käivitamist. Hoidke kütusepaak suletuna, kui mootor töötab või on veel kuum.
– Kütust lisada ainult mittetöötava ja mahajahtunud mootoriga. Vältige lahtist tuld, sädemeid, ärge suitsetage. Tankige seadet ainult vabas öhus.
– Kui kütust valgub üle ääre, ärge käivitage mootorit. Lükake seade sellelt kohalt ära, kus kütust maha valgus ja oodake seni, kuni kütuseaurud on haihtunud.
– Tuleohtu vältimiseks hoidke järgmised osad rohust ning väljajooksnud ölist puhtad:
- mootor
- summuti
- patarei/aku
- bensiinipaak.

Komistamisoht

– Liikuge seadmega edasi ainult köndimiskiirusel.

Tähelepanu

Kahjustused seadmel

– Kivid, maas olevad oksad vms võivad seadet ja selle funktsioone kahjustada. Eemaldage need tööpiirkonnast alati enne seadme kasutamist.

• Kasutage seadet ainult töökorras seisundis. Enne kasutamist kontrollige alati vaatluse teel korrasolekut. Kontrollige eriliselt turvaseadiseid, juhtelemente ja kruviühendusi ning vaadake, kas neil ei ole kahjustusi ja kas need on kövasti kinni. Enne kasutamist vahetage kahjustunud osad välja.
  – Kui aku on deformeerunud, maha kukkunud või viga saanud, ei tohi seda enam kasutada.
• Akut ja laadijat ei tohi hoida vihma käes ega niisketes tingimustes.

i Tööajad

Pidage kinni seadme kasutamiseks kehtestatud siseriiklikest/kommunaalsetest eeskirjadest (teavet annab pädev ametkond).

i Asukoha määratlemine Asukoha (nt vasakul, paremal) osas seadmel lähtume alati tõukekäepidemest töösuunas vaadatuna.

Enne esimest kasutamist Mootoriõli lisamine

Tähelepanu

Transpordist tingituna ei ole tarnimisel seadmes mootoriöli.

■ Sellepärast tuleb enne esmakordset kasutamist mootoriõli sisse kallata, vt mootori käsiraamatut.

Aku laadimine

(Elektristarteriga seadmed) Lugege mootori käsiraamatust aku ja laadija kohta antud juhiseid ja pidage neist kinni.

⚠ Söövitus- ja mürgistusoht

Erandjuhtumi korral võivad vedelikud ja gaasid hakata lekkima.

⚠️ Elektrilöögioht!

Enne kasutamist kontrollige alati, et akulaadijal ei ole mingeid välimisi kahjustusi. Kui laadija on viga saanud või maha kukkunud ei tohi seda enam kasutada.

Tähelepanu

– Kontrollige, et võrgu tehnilised andmed vastavad laadija andmeplaadile märgitud näitajatele (220–230 V ja 50 Hz).
- Kaitsta akut ja laadijat niiskuse, vihma, lume ja külma eest.
- Akut laadida ainult hea ventilatsiooniga kuivas ruumis.
– Kui aku on laadijast välja võetud ühendada laadija vooluvõrgust lahti.
– Laadimiskontaktidesse ei tohi midagi sisse torgata.
– Enne igasuguseid töid laadija juures tuleb laadija vooluvõrgust lahti ühendada.
- Akut ja laadijat ei tohi lahti võtta. Kõik aku ja laadijaga seotud tööd lasta teha töökojas.

Joon. 2

■ Enne seadme esimest korda kasutamist tuleb akut ca tund (1) aega laadida. Kasutada ainult tarnekomplektis olevat laadimisseadet.

i Nõuanne

Rohkem infot laadimise ja aku taseme indikaatori kohta leiate mootori käsiraamatust.

i Teave vana akulaadija kõrvaldamise kohta

Akulaadija kohta kehtivad elektriseadmetele sätestatud jäätmete kõrvaldamise eeskirjad. Pidage kinni kohalikest eeskirjadest.

Seadistustööd enne iga kasutust

Vigastusoht

Enne seadme juures tööde teostamist

– lülitada mootor välja, – tömmata süütevõti (kui on) välja, – oodata, kuni kõik liikuvad osad on täielikult seiskunud; mootor peab olema maha jahtunud,
– eemaldage mootori süüteküünla pistik, et vältida mootori tahtmatut käivitumist,
- Võtt aku mootori pealt maha.

Rohukoguri kinnitamine

(Ainult rohukoguriga seadmetel) Joon. 11

■ Tõsta väljaviskesuunaja üles ja kinnitada rohukogur.

Lõikekõrguse reguleerimine

Tähelepanu

Ebatasase pinna puhul tuleb valida selline lõikekõrgus, et lõiketera ei puutuks kunagi vastu maad. Joon. 3

Valida soovitav muru lõikekõrgus.

Seadistamine on võimalik (vastavalt mudelile) vahemikus umbes 3 cm kuni maksimaalselt 9 cm.

i Nõuanne

Seadmetel, millel saab rattaid ühekaupa reguleerida, seada köik rattad ühele körgusele.

Mudel A

■ Kinnitada rattad sobivas asendis. Mudel B

- Valida reguleerhoovast sobiv körgus ja fikseerida soovitud asend.

Mudel C

■ Valida tsentraalse körguse reguleerimishoovast sobiv körgus ja fikseerida asend.

Rataste lukustamine otsesõiduks – seada rattad otse ja panna klamber suurde auku.

Rattad liiguvad vabalt – panna klamber väiksesse auku.

Tankimine ja õlitaseme kontrollimine

■ Tankida pliivaba bensiini (vaata mootori käsiraamatut).
■ Jätke paagist täitetoru servani max kuni 2 cm vabaks.
■ Sulgege kütusepaak tugevalt.
■ Kontrollige ölitaset, vajadusel lisage juurde (vt mootori käsiraamatut).

Aku pesa puhastamine mootori peal

■ Aku pesa puhastada lapi ja harjaga.

Mootori käivitamine

Joon. 5

Oht

– ärge käivitage mootorit, kui seisate väljaviske ees;
– hoidke käed ja jalad löiketeradest eemal;
– ärge pange kunagi käsi, jalgu või muid kehaosi pöörlevate osade lähedusse. Hoiduge alati väljaviskest eemale.

Enne mootori käivitamist lülitage alati löikemehhanismid ja ajamid lahti.

Ärge kallutage seadet käivitamise ajal. Pange seade tasasele pinnale, kus on vähe või võimalikult madal muru.

i Infot mootori kohta

– Järgige informatsiooni mootori käsiraamatus.
– Möningatel mudelitel puudub gaasihoob, mootori pöörded seaduvad automaatselt. Mootor töötab alati optimaalsete pööretega.

■ Panna aku mootori peal olevasse aku pessa ja kinnitada – joon 5A.

■ Avada bensiinikraan (kui on).
■ Lülitada gaasihoob asendisse (kui on) /max – joon. 5B.
■ Seista seadme taga, vajutada turvakäepidet ja hoida – joon. 5C.
- Keerata süütevõtit juhtraua juures, kuni mootor käivitub (käivituskatse kestus on maksimaalselt 5 sekundit, enne uuesti käivitamist oodata vähemalt 1 sek) – joon 5C.

Kui mootor töötab:

■ Kui mootor on käivitunud, lükata mootori soojenemiseks gaasihoob (kui on) /max ja /min keskele.
■ Muru niitmiseks lülitada gaasihoob (kui on) täisgaasi peale.

i Nõuanne

Täiendavat informatsiooni mootori kohta leiate mootori käsiraamatust.

Mootori seiskamine

Joon. 7

■ Lülitada gaasihoob (kui on) asendisse /min.
- Lasta turvakäepide lahti. Mootor ja lõiketera seiskuvad lühikese aja pärast.

Seadmega töötamine

Rataste veo sisse- ja väljalülitamine

■ Tõmmata hoovast/käepidemest ja hoida.

Rataste veo väljalülitamine

i Vaata seadme kohta joonist 6C

Välja lülitada saab nii vasakust kui ka paremast hoovast või mõlemast hoovast korraga.

i Nõuanne

Konstruktsioonist tingituna vöib juhtuda, et seadme tömbamisel pöörlevad tagarattad raskemini.

See ei ole seadme viga, vaid on seotud seadme tehnilise ülesehitusega.

Abinõu (sõltub mudelist): Lükata seadet köigepealt veidi ettepoole ilma lülituskäepidemest tömbamata ning siis tõmmata taha.

Rataste veo kiiruse muutmine

(sõltub mudelist)

Tähelepanu Kahjustused seadmel

Seadistada ainult töötava mootoriga.

Joon. 6D, E

■ Erinevaid kiirusastmeid /max. ja /min. valida hoovaga (1/min/ ↗ ja 4/max/ ↗).

Joon. 6F, G

■ Erinevaid kiirusastmeid /max. ja /min. valida hoovaga (1/min/ ↗ ja 4/max/ ↗).

i Nõuanne

Konstruktsioonist tingituna võib juhtuda, et seadme seismise ajal saab kiirust vaid raskelt muuta.

Abinõu: Tõmmata lülituskäepidet ja valida kiirusaste.

Eemaldada ja tühjendada rohukogur

(Rohukoguriga seadmetel) Joon. 11

Kui niidetud muru jääb maha, siis (suvand, joon. 12):

■ lasta turvakäepide lahti ja oodata, kuni mootor jääb seisma,
■ Tõsta väljaviskesuunaja üles ja võtta rohukogur küljest ära.
■ Tühjendada.

Töötamine ilma rohukogurita Kui te vötate rohukoguri küljest ära, vajub väljalaskesuunaja alla. Ilma rohukogurita töötamisel paisatakse niidetud muru otse maha.

Multsimiseks

ümberseadistamine

(multšivarustusele ette valmistatud seadmed)

Tagaväljaviskega seadmed: Joon. 8A

■ Tõsta väljaviskesuunaja üles.
■ Eemaldada rohgukogur.
■ Paigaldada multskate (sõltub mudelist).
■ Lasta väljaviskesuunaja alla.

i Nõuanne

Sisse ehitatud multšifunktsiooniga seadmetele ei ole vaja eraldi multšimiskiilu – seda funktsiooni täidab spetsiaalse kujuga tagaklapp (joon. 8B).

Külgväljaviskega seadmed: Joon. 9

■ Paigaldada külgväljaviske asemele pörkekaitse/multšimise lukustus (joon. 9A) või
■ Eemaldada külgväljavise – pörkekaitse/multšimise lukustus sulgub automaatselt (joon. 9B).

Ümberseadmestamine külgväljaviskele (sõltub mudelist)

■ Kui on: eemaldada rohukogur ja lasta tagaväljaviske suunaja alla.
■ Tõsta põrkekaitse/multšimise lukustus üles ja paigaldada külgväljaviskaja (joon. 9C).

Pärast niitmise lõpetamist

■ Tõmmata süütevõti (kui on) välja.
■ Oodata, kuni köik seadme liikuvad osad on täielikult seiskunud ja mootor on maha jahtunud,
■ Sulgeda bensiinikraan (kuion – vaata mootori käsiraamatut).
■ Eemaldada mootoril süüteküünla pistik.
■ Tühjendada rohukogur.
■ Vötta mootoril aku pealt ära – joon 16.
■ Vajaduse korral laadida aku. Joon. 17

Aku laadimisoleku kontrollimiseks vajutada akul nupule (1). LED-id (2) näitavad aku ligikaudset laetustaset.

LED-indikaatori vilkumisel panna aku kohe laadima.

i Nõuanne

Kui seadme mootor on maha jahtunud, viia seade panipaika.

Nõuandeid muru hooldamiseks

Mõningaid nõuandeid selle kohta, kuidas kasvab ühtlane ja terve muru.

Niitmine

Muru koosneb erinevat sorti murutaimedest. Kui te niidate sageli, kasvavad rohkem tuge-vamalt juurduvad heintaimed, mis moodustavad tugeva rohukamara. Kui te niidate harva, tekib rohkem kõrgemaid heintaimi ja muid kõrrelisi (nt ristik, kirikakar jne). Tavaline muru kõrgus on ca 4–5 cm. Niita tuleks ainult ^1/3 kogu kõrgusest, s.t lõigata 7–8 cm pikkuse muru kõrgus parajaks.

Ärge lõigake muru lühemaks kui 4 cm, muidu kahjustub murukamar kuiva ilmaga. Kõrge muru (nt pärast puhkust) lõigata parajaks etapiliselt. Niitmisel peavad edasi-tagasi liikumisradade servad omavahel kergelt kattuma.

Multsimine (lisatarvikuga)

Muru lõigatakse niitmisel väikesteks tükkideks (ca 1 cm) ning jääb murupinnale maha. Nii jäävad alles paljud toitained.

Optimaalse tulemuse saamiseks tuleb muru alati hoida lühikesena, vt ka lõiku „Niitmine”. Multsimisel pidada kinni järgmistest nõuannetest:

• Mitte niita märga muru.
• Mitte niita rohkem kui 2 cm kogupikkusest.
  – Sõita aeglaselt.
• Valida maksimaalsed mootori pöörded.
  – Puhastada regulaarselt lõikemehhanismi.

Transportimine

Lühikeste vahemaade puhul vötta kätte

⚠️ Oht

Pöörlev lõikemehhanism võib minna vastu esemeid, need üles paisata ning tekitada kahju.

Seadmega üle muu pinnase kui muru minemisel seisata eelnevalt mootor.

Sõidukiga

⚠️ Oht

Enne transportimist tuleb alati seisata mootor ja lasta mootoril maha jahtuda. Tõmmata süüteküünla pistik välja.

Ärge transportige seadet kallutatud asendis.

Kindlustage seade transportimisel või muu sõiduki peal korralikult libisemise vastu.

Seadet transportida ainult tühja kütusepaagiga. Paagi kork peab olema kövasti kinni.

Kokkupandava käepidemega seadmed:

Joon. 10

■ Pange hoiustamiseks käepide kokku.

Puhastamine/hooldus

⚠️ Oht

Et vältida vigastamist, tuleb enne köiki töid seadme juures

– lülitada mootor välja,
- tömmata süütevõti (kui on) välja,
- oodata, kuni köik seadme liikuvad osad on täielikult seiskunud ja mootor on maha jahtunud,
– eemaldada mootoril süüteküünla pistik, et takistada mootori tahtmatut käivitumist,
- Võtta mootoril aku pealt ära.
– järgida lisaohutusjuhiseid mootori käsiraamatus.

⚠️ Oht

Lõikemehhanismiga vigastamise vältimiseks lasta kõiki töid, nagu lõiketerade vahetust või teritamist, teostada ainult spetsiaalses töökojas (selleks on vaja spetsiaalseid tööriistu).

Tera kruvi pingutusmoment:

- 51–68 Nm (teraskorpusega muruniiduk)

- 36-44 Nm (plastkorpusega muruniiduk)

Tähelepanu

Kallutage seadet alati nii, et süüteküünal jääb üles. Nii ei kahjusta kütus või öli mootorit.

Hooldus

Tähelepanu

Pidage kinni hooldusjuhenditest mootori käsiraamatus. Laske seade hooaja löpus spetsiaalses töökojas üle kontrollida ja hooldada.

Kõik remonditööd lasta teostada töökojas.

Tähelepanu

Keskkonna ohustamine mootoriõliga.

Viige ölivahetusel saadud vana öli ettenähtud kogumispunkti või jäätmekäitusettevõttesse.

Keskkonna ohustamine patareidega/akudega.

Kasutatud patareid/akud ei kuulu majapidamisprügi hulka.

Viige kasutatud patareid/akud tagasi müügipunkti või jäätmekäitusettevõttesse.

Eemaldage patareid/akud enne, kui annate seadme vanarauaks.

Nõuanne

Pidage kinni kontrolli- ja hooldusintervallidest mootori käsiraamatus.

Sõltuvalt mudelist on seade varustatud elektroonilise hooldusnäidikuga (joon. 13). Kirjalikele hooldusjuhistele lisaks jälgige ka näidikule kuvatavaid hooldusnäite. Kasutamist ja täiendavat informatsiooni vt eraldi kasutusjuhendist hooldusnäidiku juures.

Alati enne kasutamist

■ Kontrollida õlitaset, vajadusel kallata juurde.
■ Kontrollida, kas keermesliited on kõvasti kinni, vajadusel pingutada.
■ Kontrollida turvaseadiseid.
■ Puhastada mootori peal olevat aku pesa lapi ja harjaga.

Kontrollida siduri rakendumist: (Ainult iseliikuvad seadmed)

- kui mootor töötab ja vedu on välja lülitatud, ei tohi seade edaspidi liikuda,

- kui mootor töötab ja vedu on sisse lülitatud, peab seade liikuma edaspidi.

Joon. 15

■ Vajadusel seadistada veo rakendumist rihvliga rattast/seadistusmutrist rattaveo hoova või trossi kõri juures (sõltuvalt mudelist lülitusmehhanismi all).

Nõuanne

Möningatel mudelitel seadistamise võimalus puudub.

Pärast esimest 2–5 töötundi

■ Vahetada öli, vt mootori käsiraamatut.

Alati pärast niitmist või vajaduse korral

■ Laadida aku.

Kord hooaja jooksul

■ Vahetada öli, vt lisatud mootori käsiraamatut.
■ Määrida liigendi punkte ja väändevedru väljaviskesuunaja juures.
■ Laske seade hooaja löpus spetsiaalses töökojas üle kontrollida ja hooldada.
- Lasta akut ja laadijat regulaarselt (vähemalt 1 x aastas) töökojas kontrollida.

Puhastamine

Tähelepanu

Puhastage seade alati pärast kasutamist. Seadme puhastamata jätmisel tekivad materjali kahjustused ja tööhäired. Ärge kasutage puhastamiseks körgsurvepesurit.

Rohukoguri puhastamine (Ainult rohukoguriga seadmetel) Köige lihtsam on puhastada kohe pärast niitmist.

■ Eemaldada ja tühjendada rohukogur.
■ Rohukogurit võib puhastada tugeva (aiavooliku) veejoaga.
■ Enne uuesti kasutamist lasta rohukoguril korralikult kuivada.

Muruniiduki puhastamine

Oht

Tööde teostamisel löiketerade juures vöite end vigastada. Kandke vigastamise vältimiseks kaitsekindaid.

Tähelepanu

Kallutage seadet alati nii, et süüteküünal jääb üles. Nii ei kahjusta kütus või öli mootorit.

Seadet ei tohi veega pritsida, kuna see võib elektrilisi osasid kahjustada.

Kaitsta akut ja laadijat niiskuse eest.

Võimaluse korral puhastage seade kohe pärast niitmist.

Aku pesa puhastamine mootori peal

■ Puhastada mootori peal olevat aku pesa lapi ja harjaga.

Ilma pesusüsteemita seadmed:

■ Lõikepiirkond puhastage harja, käsiharja või lapiga.
■ Tõstke seade ratastele ning eemaldage kõik näha olevad murutükikesed ja mustus.

Pesusüsteemiga seadmed:

Joon. 14

Muruniidukid, millel on katte pesusüsteem, on varustatud veeühendusega. Nii saab eemaldada katte alt rohupuru ja hoida ära oksüdeeruvate kemikaalide ladestumist.

Pärast niitmist:

■ Asetada seade tasasele pinnale, kus ei ole kive, kivipuru vms.

Nõuanne

Väljaviskekanal ei tohi olla suunatud maja, garaabi vms peale.

■ Kinnitada standardne voolikuühendus (valikuliselt tarnekomplektis) veevooliku otsa ja ühendada katte peal oleva veeühendusega.
■ Keerata vesi lahti.
■ Käivitada mootor ja lasta mootoril mõni minut käia.
■ Peatada mootor ja ühendada veevoolik seadme küljest lahti.

Pärast puhastamise lõpetamist:

■ Käivitada mootor mõneks minutiks, et lasta kattel alt kuivada.
■ Mootori seiskamine.

Hoiustamine

Oht

Ärge hoiustage kunagi seadet, mille paagis on kütust (bensiini) ruumides, kus kütuseaurud võivad kokku puutuda lahtise tule või sädemetega.

Tähelepanu

Kahjustuste oht niiduki materjalidele

– Hoiustage mahajahtunud mootoriga seadet puhtas ja kuivas ruumis.
– Pikaajalisel hoiustamisel (nt talvel) kaitske seadet tingimata rooste eest.
– Hoida akut ja laadijat jahedas ja kuivas kohas.
- Kaitsta akut ja laadijat niiskuse, vihma, lume ja külma eest.

Hooaja löppedes või kui seadet ei kasutata kauem kui kuu aega:

■ Lasta kütus sobivasse anumasse ja hoiustada mootor, nagu mootori käsiraamatus kirjeldatud,

Tähelepanu

Laske kütus välja ainult öues.

■ puhastada seade ja rohukogur.
■ Pühkida köik metallosad üle öliga niisutatud lapiga (vaiguvaba öli) või pihustada öliga.
■ Aku laadimine.

Müügigarantii

Igas riigis kehtivad meie äriühingu või importööri poolt väljastatud garantiitingimused. Kõrvaldame häireid seadme juures garantiiteenuste raames tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumi puhul pöörduge seadme müüja või lähima filiaali poole.

Informatsioon mootori kohta

Mootoritootja vastutab kõigi mootorit puudutavate probleemide eest nagu võimsus, võimsuse mõõtmine, tehnilised andmed, garantii ja teenindus. Teavet saate mootoritootja eraldi lisatud omaniku/kasutaja käsiraamatust.

Tegevusjuhis rikete leidmiseks

Tihti on seadmetel esineda võivatel riketel võrdlemisi lihtne põhjus, mida saab kasutaja edukalt kõrvaldada ka iseseisvalt. Kahtluste korral või kui kasutus-juhendis on nii soovitatud, tuleb aga pöörduda remonditöökotta.

Probleem Võimalik(ud) põhjus(ed) Lahendus

Mootor ei käivitu.	Gaasihoova asend on vale.	Lülitada gaasihoob asendisse Vöi CHOKE (külma mootori korral).
		Lülitada gaasihoob asendisse /max.või START (sooja mootori korral).
	Muruniiduk seisab kõrge rohu sees.	Panna muruniiduk pinnasele, kus muruei ole nii kõrge.
	Tühi kütusepaak. Täita paak uue, puhta kütusega.
	Süüteküünla pistik pole süüteküunlaga ühendatud.	Ühendada süüteküünla pistiksüüteküunlaga.
	Kütus on vana või saastunud. Vahetada kütus uue vastu välja.
	Öhufilter on ummistunud. Puhastada öhufilter.
	Aku pole õigesti sees. Panna aku mootori peal olevasseaku pessa õigesti sisse ja kinnitada.
	Aku on tühi. Laadida aku kaasasolevalaadimisseadmega.
	Juhe on kahjustunud. Kontrollida, kas elektrijuhe on korras.
	Aku on defektne.	Lasta aku töökojas üle kontrollida.
Ebatavaline müra (login, kolin,körin),	Kruvid, mutrid või muud kinnitusdetailid on lahti.	Kinnitada detailid. Kui müra ei kao ära:Vötta ühendust spetsiaalse töökojaga.
Värisemine, vibreerimine.	Niidutera on lahti.	Lasta tera kinnituskruvi spetsiaalsestöökojas pingutada.
	Tera on kahjustunud.	Lasta tera spetsiaalses töökojas väljavahetada.
	Tera ei ole korralikult tasakaalustatud.	Lasta tera spetsiaalses töökojas väljavahetada või tasakaalustada.
	Mootori kinnitus on lahti.	Lasta mootor spetsiaalses töökojas kinnitada.
Lõige pole puhas või pöörded langevad.	Muru on liiga kõrge.	Valida suurem lõikekõrgus,vajadusel niita kaks korda.
Rohi jäab maha või rohukogur ei saa täis.	Muru on liiga niiske.	Lasta murul kuivada.
	Väljavise on ummistunud.	Seisata mootor, kõrvaldada ummistus.
	Tera on nüri.	Lasta nuga spetsiaalses töökojas väljavahetada või teritada.
	Mootori võimsus ei ole piisav.	Niita sagedamini, valida suuremlõikekõrgus.
	Rohukogur on täis.	Seisata mootor, tühjendada rohukogur.
	Rohukogur on määrdunud.	Seisata mootor, puhastada rohukoguriöhuavad.
Rataste vedu ei toimi.	Kiilrihm on rebenenud või ülekanne defektne.	Lasta kahjustunud osad spetsiaalsestöökojas välja vahetada.
	Tross/kõritross on purunenud.	Lasta kahjustunud osad spetsiaalsestöökojas välja vahetada.

Turinys
