KASUTUSJUHEND A 530 A SP HW IS Wolf Garten

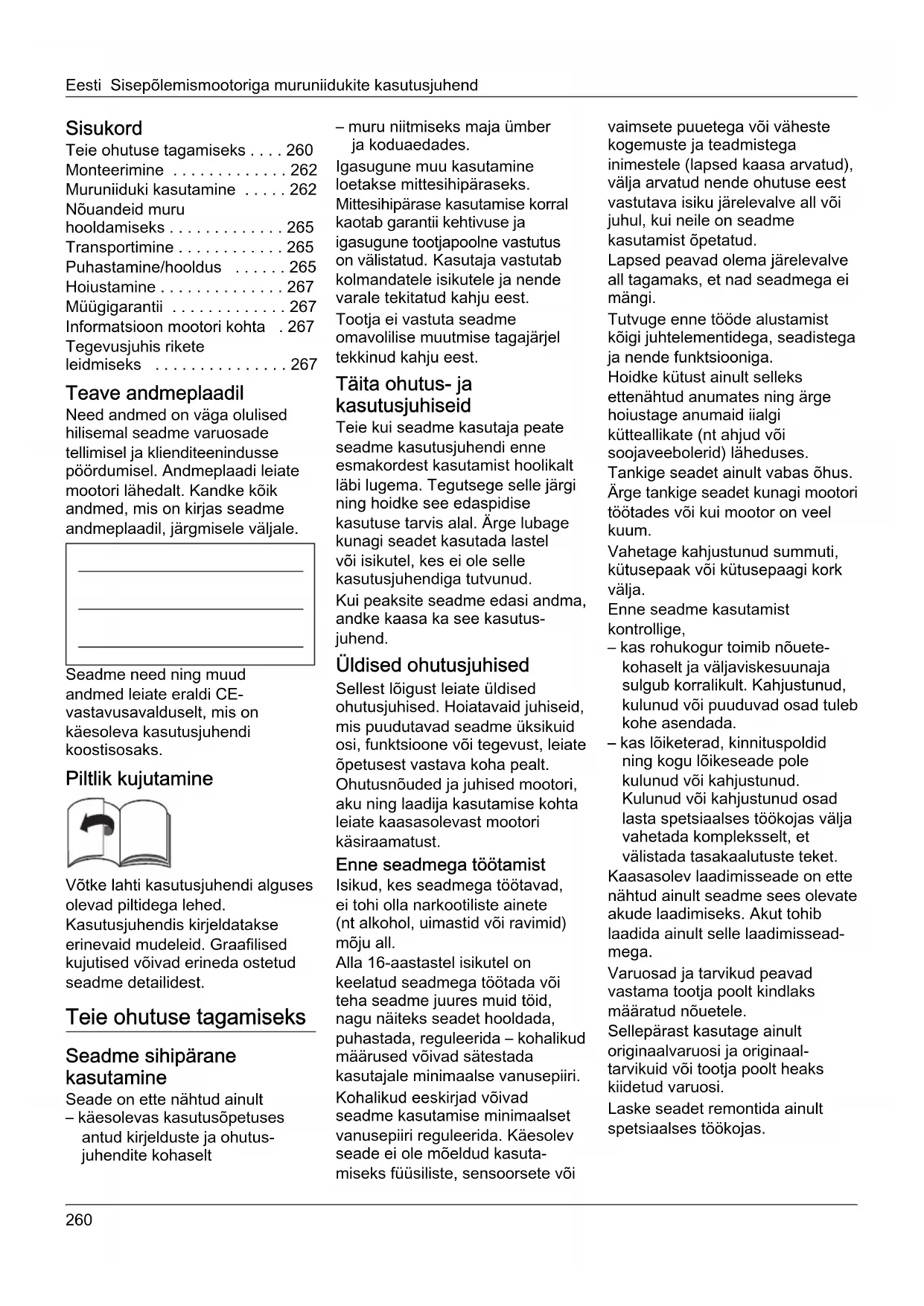

• Sisukord Teie ohutuse tagamiseks p. 260
• Monteerimine p. 262
• Muruniiduki kasutamine p. 262
• Nõuandeid muru hooldamiseks p. 265
• Transportimine p. 265
• Puhastamine/hooldus p. 265
• Hoiustamine p. 267
• Müügigarantii p. 267
• Informatsioon mootori kohta . 267 Tegevusjuhis rikete leidmiseks Teave andmeplaadil Need andmed on väga olulised hilisemal seadme varuosade tellimisel ja klienditeenindusse pöördumisel. Andmeplaadi leiate mootori lähedalt. Kandke kõik andmed, mis on kirjas seadme andmeplaadil, järgmisele väljale. Seadme need ning muud andmed leiate eraldi CE- vastavusavalduselt, mis on käesoleva kasutusjuhendi koostisosaks. Piltlik kujutamine Võtke lahti kasutusjuhendi alguses olevad piltidega lehed. Kasutusjuhendis kirjeldatakse erinevaid mudeleid. Graafilised kujutised võivad erineda ostetud seadme detailidest. Teie ohutuse tagamiseks Seadme sihipärane kasutamine Seade on ette nähtud ainult – käesolevas kasutusõpetuses antud kirjelduste ja ohutus- juhendite kohaselt – muru niitmiseks maja ümber ja koduaedades. Igasugune muu kasutamine loetakse mittesihipäraseks. Mittesihipärase kasutamise korral kaotab garantii kehtivuse ja igasugune tootjapoolne vastutus on välistatud. Kasutaja vastutab kolmandatele isikutele ja nende varale tekitatud kahju eest. Tootja ei vastuta seadme omavolilise muutmise tagajärjel tekkinud kahju eest. Täita ohutus- ja kasutusjuhiseid Teie kui seadme kasutaja peate seadme kasutusjuhendi enne esmakordest kasutamist hoolikalt läbi lugema. Tegutsege selle järgi ning hoidke see edaspidise kasutuse tarvis alal. Ärge lubage kunagi seadet kasutada lastel või isikutel, kes ei ole selle kasutusjuhendiga tutvunud. Kui peaksite seadme edasi andma, andke kaasa ka see kasutus- juhend. Üldised ohutusjuhised Sellest lõigust leiate üldised ohutusjuhised. Hoiatavaid juhiseid, mis puudutavad seadme üksikuid osi, funktsioone või tegevust, leiate õpetusest vastava koha pealt. Ohutusnõuded ja juhised mootori, aku ning laadija kasutamise kohta leiate kaasasolevast mootori käsiraamatust. Enne seadmega töötamist Isikud, kes seadmega töötavad, ei tohi olla narkootiliste ainete (nt alkohol, uimastid või ravimid) mõju all. Alla 16-aastastel isikutel on keelatud seadmega töötada või teha seadme juures muid töid, nagu näiteks seadet hooldada, puhastada, reguleerida – kohalikud määrused võivad sätestada kasutajale minimaalse vanusepiiri. Kohalikud eeskirjad võivad seadme kasutamise minimaalset vanusepiiri reguleerida. Käesolev seade ei ole mõeldud kasuta- miseks füüsiliste, sensoorsete või vaimsete puuetega või väheste kogemuste ja teadmistega inimestele (lapsed kaasa arvatud), välja arvatud nende ohutuse eest vastutava isiku järelevalve all või juhul, kui neile on seadme kasutamist õpetatud. Lapsed peavad olema järelevalve all tagamaks, et nad seadmega ei mängi. Tutvuge enne tööde alustamist kõigi juhtelementidega, seadistega ja nende funktsiooniga. Hoidke kütust ainult selleks ettenähtud anumates ning ärge hoiustage anumaid iialgi kütteallikate (nt ahjud või soojaveebolerid) läheduses. Tankige seadet ainult vabas õhus. Ärge tankige seadet kunagi mootori töötades või kui mootor on veel kuum. Vahetage kahjustunud summuti, kütusepaak või kütusepaagi kork välja. Enne seadme kasutamist kontrollige, – kas rohukogur toimib nõuete- kohaselt ja väljaviskesuunaja sulgub korralikult. Kahjustunud, kulunud või puuduvad osad tuleb kohe asendada. – kas lõiketerad, kinnituspoldid ning kogu lõikeseade pole kulunud või kahjustunud. Kulunud või kahjustunud osad lasta spetsiaalses töökojas välja vahetada kompleksselt, et välistada tasakaalutuste teket. Kaasasolev laadimisseade on ette nähtud ainult seadme sees olevate akude laadimiseks. Akut tohib laadida ainult selle laadimissead- mega. Varuosad ja tarvikud peavad vastama tootja poolt kindlaks määratud nõuetele. Sellepärast kasutage ainult originaalvaruosi ja originaal- tarvikuid või tootja poolt heaks kiidetud varuosi. Laske seadet remontida ainult spetsiaalses töökojas.Sisepõlemismootoriga muruniidukite kasutusjuhend Eesti p. 267

Seadmega töötamise ajal Kandke seadmega või seadme juures töötamisel sobivaid tööriideid, nagu näiteks– kaitsejalatseid,– pikki pükse,– vastu keha liibuvaid riideid,– kuulmiskaitset,– kaitseprille.Kõik turvaseadised peavad alati olema seadme külge monteeritud ning olema töökorras.Turvaseadiste konstruktsiooni ei tohi muuta.Kasutage seadet ainult tootja poolt ette nähtud ja tarnitud tehnilises seisundis.Tehase mootori seadistusi ei tohi kunagi muuta.Vältige lahtist tuld, sädemeid, ärge suitsetage. Enne seadme juures tööde teostamist Kaitske end vigastuste eest. Enne seadme juures tööde teostamist (nt hooldus- ja seadistustööd) ja transportimist (nt tõstmine ja kandmine) tuleb– lülitada mootor välja,– võtta süütevõti (kui on) eest ära,– oodata, kuni kõik seadme liikuvad osad on täielikult seiskunud ja mootor on maha jahtunud,– eemaldada mootoril süüteküünla pistik, et takistada mootori tahtmatut käivitumist,– võtta mootoril aku pealt ära,– järgida lisaohutusjuhiseid mootori käsiraamatus. Pärast seadmega töötamist Ärge lahkuge kunagi seadme juurest mootorit välja lülitamata, võtke süütevõti eest ära (kui on). Turvaseadised Joon. 1 Oht Ärge kasutage kunagi kahjustatud või paigaldamata turvaseadistega niidukit. Turvakäepide (1) Turvakäepide tagab teie ohutuse seisates kiiresti mootori ja lõikemehhanismi hädaolukorras. Seda funktsiooni ei tohi eirata. Väljaviskesuunaja (2) või multskate (3) Väljaviskesuunaja/multskate kaitseb teid lõiketerade poolt ülesvisatavate kõvade esemetega vigastamise eest. Seadet tohib kasutada ainult koos väljaviske-suunaja või multskattega. Sümbolid seadme peal Seadmele kinnitatud siltidel kasutatakse erinevaid sümboleid. Sümbolite selgitused:Tähelepanu! Enne kasutamist lugege kasutusjuhend läbi!Hoida kõrvalised isikud ohualast eemal!Enne igasuguseid töid seadme juures ning seadme juures lahkumisel lülitage mootor välja ning ja võtke süütevõti eest ära. Järgida lisajuhendeid peatükis „Teie ohutuse tagamiseks”.Enne töid lõike-mehhanismide juures eemaldada süüte-küünla pistik! Hoida sõrmed ja jalad lõiketeradest eemal! Enne niiduki seadistamist, puhastamist või ülekontrollimist seiska mootor ja eemalda süüteküünla pistik.Vigastusoht – töötada ainult külgemonteeritud kivikaitsega.Vigastusoht – töötada ainult külgemonteeritud tagumise pidemega.Vigastusoht – töötada ainult külgemonteeritud väljaviskesuu-najaga.Hoidke alati need sümbolid seadmel loetavana. Sümbolid kasutusjuhendis Käesolevas kasutusjuhendis kasutatud sümbolid tähistavad ohtusid või olulisi nõuandeid. Sümbolite tähendused: Oht Viitab ohtudele, mis on seotud kirjeldatud tegevusega ning mis võivad ohustada inimesi. Tähelepanu Viitab ohtudele, mis on seotud kirjeldatud tegevusega ning millega võib kaasneda seadme kahjustamine. Nõuanne Tähistab olulist informatsiooni ja nõuandeid kasutamiseks.

!Eesti Sisepõlemismootoriga muruniidukite kasutusjuhend

Monteerimine Lisalehel on joonised seadme paigaldamise kohta. Teave jäätmete kõrvaldamise kohta Pakend, vanad seadmed vms tuleb kõrvaldada kohalike eeskirjadega sätestatud korras. Muruniiduki kasutamine Järgige juhendeid mootori käsiraamatus. Oht Vigastusoht – Niitmisel ei tohi seadme läheduses olla inimesi, eriti aga lapsi ja loomi. Seadmega õhku visatud kivi vms võib neid vigastada. Kukkumine – Liikuge seadmega edasi ainult kõndimiskiirusel. – Olge eriti ettevaatlik, kui niidate tagurpidi või tõmbate seadet enda poole. – Järskudel nõlvadel niitmisel võib seade ümber paiskuda ning te võite end vigastada. Niitke nõlvaga risti, mitte kunagi üles- alla. Ärge niitke nõlvadel, mille kalle on üle 20%. – Olege eriti ettevaatlik, kui te muudate sõidusuunda ning jälgige alati, et te ise seisaksite kindlal pinnasel. – Vigastusoht piirnevatel aladel niitmisel. Äärealade, hekkide või järskude nõlvade lähedal niitmine on ohtlik. Hoiduge ohutusse kaugusse. – Niiske muruga niitmisel võib seade libiseda, kuna nake pinnasega pole nii tugev ning te võite kukkuda. Niitke ainult kuiva muru. – Töötage seadmega ainult päevavalguses või piisava valgustuse käes. Vigastamine – Jääge alati pöörleva niiduteraga seadmest tõukekäepidemega määratud ohutusse kaugusesse. – Töötamise ajal on operaatori tööpiirkond juhtraua taga. – Ärge kunagi pange käsi ega jalgu pöörlevate osade juurde ega alla. – Ärge kasutage seadet halbade ilmastikuolude, näiteks vihma või äikese ohu korral. – Seisake mootor ja oodake kuni lõikemehhanism seiskub, enne kui – te pöörate seadme külili, – transpordite seadet üle muu pinnase kui muru. – Mootori tahtmatu käivitamise vältimiseks lülitage mootor välja: võtta süütevõti (kui on) eest ära, võtta mootoril aku pealt ära, lasta mootoril maha jahtuda ja tõmmata süüteküünla pistik välja, – enne ummistuste ja blokeeringute kõrvaldamist väljaviskes, – enne muruniiduki üle- kontrollimist, puhastamist, seadistamist, või tööde teostamist seadme kallal, – kui te sõitsite vastu mingit eset. Kontrollida, kas muruniiduk pole viga saanud, kahjustuste puhul võtta kontakti spetsiaalse töökojaga, – kui seade hakkab ebatavaliselt tugevalt vibreerima, kontrollige seade kohe üle. – Ärge kunagi kandke ega tõstke seadet, kui mootor töötab. – Kontrollige üle territoorium, kus hakatakse seadmega töötama, ning eemaldage kõik esemed, mis võivad seadmele ette jääda või mida seade võib üles paisata. – Kui lõikemehhanism läheb millegi vastu (nt kivi) või kui seade hakkab ebatavaliselt vibreerima, seisata mootor koheselt. Enne seadme edasist kasutamist lasta seade töökojas üle kontrollida, et seadmel ei oleks kahjustusi. – Sirbiga niidukite puhul ei tohi kunagi seista muru välja- viskeavade ette. Rohukoguriga seadmed: – Rohukoguri äravõtmisel võite ennast või teisi isikuid vigastada välja paiskuva muru või muude kõvade esemetega. Ärge tühjendage murukogurit kunagi, kui mootor töötab. Seisake seade. Lämbumisoht mootori heitgaasidest. Laske sisepõlemismootoril töötada ainult vabas õhus. Plahvatus- ja tuleoht – Kütuse- ja bensiiniaurud on plahvatusohtlikud, kütus on ülikergesti süttiv. – Valage kütust sisse enne mootori käivitamist. Hoidke kütusepaak suletuna, kui mootor töötab või on veel kuum. – Kütust lisada ainult mittetöötava ja mahajahtunud mootoriga. Vältige lahtist tuld, sädemeid, ärge suitsetage. Tankige seadet ainult vabas õhus. – Kui kütust valgub üle ääre, ärge käivitage mootorit. Lükake seade sellelt kohalt ära, kus kütust maha valgus ja oodake seni, kuni kütuseaurud on haihtunud. – Tuleohtu vältimiseks hoidke järgmised osad rohust ning väljajooksnud õlist puhtad: – mootor – summuti – patarei/aku – bensiinipaak. Komistamisoht – Liikuge seadmega edasi ainult kõndimiskiirusel. Tähelepanu Kahjustused seadmel – Kivid, maas olevad oksad vms võivad seadet ja selle funktsioone kahjustada. Eemaldage need tööpiirkonnast alati enne seadme kasutamist. !Sisepõlemismootoriga muruniidukite kasutusjuhend Eesti

– Kasutage seadet ainult töökorras seisundis. Enne kasutamist kontrollige alati vaatluse teel korrasolekut. Kontrollige eriliselt turvaseadiseid, juhtelemente ja kruviühendusi ning vaadake, kas neil ei ole kahjustusi ja kas need on kõvasti kinni. Enne kasutamist vahetage kahjustunud osad välja. – Kui aku on deformeerunud, maha kukkunud või viga saanud, ei tohi seda enam kasutada. – Akut ja laadijat ei tohi hoida vihma käes ega niisketes tingimustes. Tööajad Pidage kinni seadme kasutamiseks kehtestatud siseriiklikest/kommu- naalsetest eeskirjadest (teavet annab pädev ametkond). Asukoha määratlemine Asukoha (nt vasakul, paremal) osas seadmel lähtume alati tõukekäepidemest töösuunas vaadatuna. Enne esimest kasutamist Mootoriõli lisamine Tähelepanu Transpordist tingituna ei ole tarnimisel seadmes mootoriõli. Sellepärast tuleb enne esmakordset kasutamist mootoriõli sisse kallata, vt mootori käsiraamatut. Aku laadimine (Elektristarteriga seadmed) Lugege mootori käsiraamatust aku ja laadija kohta antud juhiseid ja pidage neist kinni. Söövitus- ja mürgistusoht Erandjuhtumi korral võivad vedelikud ja gaasid hakata lekkima. Elektrilöögioht! Enne kasutamist kontrollige alati, et akulaadijal ei ole mingeid välimisi kahjustusi. Kui laadija on viga saanud või maha kukkunud ei tohi seda enam kasutada. Tähelepanu – Kontrollige, et võrgu tehnilised andmed vastavad laadija andmeplaadile märgitud näitajatele (220–230 V ja 50 Hz). – Kaitsta akut ja laadijat niiskuse, vihma, lume ja külma eest. – Akut laadida ainult hea ventilatsiooniga kuivas ruumis. – Kui aku on laadijast välja võetud ühendada laadija vooluvõrgust lahti. – Laadimiskontaktidesse ei tohi midagi sisse torgata. – Enne igasuguseid töid laadija juures tuleb laadija vooluvõrgust lahti ühendada. – Akut ja laadijat ei tohi lahti võtta. Kõik aku ja laadijaga seotud tööd lasta teha töökojas. Joon. 2 Enne seadme esimest korda kasutamist tuleb akut ca tund (1) aega laadida. Kasutada ainult tarnekomplektis olevat laadimisseadet. Nõuanne Rohkem infot laadimise ja aku taseme indikaatori kohta leiate mootori käsiraamatust. Teave vana akulaadija kõrvaldamise kohta Akulaadija kohta kehtivad elektriseadmetele sätestatud jäätmete kõrvaldamise eeskirjad. Pidage kinni kohalikest eeskirjadest. Seadistustööd enne iga kasutust Vigastusoht Enne seadme juures tööde teostamist – lülitada mootor välja, – tõmmata süütevõti (kui on) välja, – oodata, kuni kõik liikuvad osad on täielikult seiskunud; mootor peab olema maha jahtunud, – eemaldage mootori süüteküünla pistik, et vältida mootori tahtmatut käivitumist, – Võtt aku mootori pealt maha. Rohukoguri kinnitamine (Ainult rohukoguriga seadmetel) Joon. 11 Tõsta väljaviskesuunaja üles ja kinnitada rohukogur. Lõikekõrguse reguleerimine Tähelepanu Ebatasase pinna puhul tuleb valida selline lõikekõrgus, et lõiketera ei puutuks kunagi vastu maad. Joon. 3 Valida soovitav muru lõikekõrgus. Seadistamine on võimalik (vastavalt mudelile) vahemikus umbes 3 cm kuni maksimaalselt 9cm. Nõuanne Seadmetel, millel saab rattaid ühekaupa reguleerida, seada kõik rattad ühele kõrgusele. Mudel A Kinnitada rattad sobivas asendis. Mudel B Valida reguleerhoovast sobiv kõrgus ja fikseerida soovitud asend. Mudel C Valida tsentraalse kõrguse reguleerimishoovast sobiv kõrgus ja fikseerida asend. Esirataste lukustamine (ainult esirataste lukustusega seadmed) Joon. 4 Rataste lukustamine otsesõiduks – seada rattad otse ja panna klamber suurde auku. Rattad liiguvad vabalt – panna klamber väiksesse auku. Tankimine ja õlitaseme kontrollimine Tankida pliivaba bensiini (vaata mootori käsiraamatut). Jätke paagist täitetoru servani max kuni 2 cm vabaks. Sulgege kütusepaak tugevalt. Kontrollige õlitaset, vajadusel lisage juurde (vt mootori käsiraamatut).

!Eesti Sisepõlemismootoriga muruniidukite kasutusjuhend

Aku pesa puhastamine mootori peal Aku pesa puhastada lapi ja harjaga. Mootori käivitamine Joon. 5 Oht Et vältida vigastusi, – ärge käivitage mootorit, kui seisate väljaviske ees; – hoidke käed ja jalad lõiketeradest eemal; – ärge pange kunagi käsi, jalgu või muid kehaosi pöörlevate osade lähedusse. Hoiduge alati väljaviskest eemale. Enne mootori käivitamist lülitage alati lõikemehhanismid ja ajamid lahti. Ärge kallutage seadet käivitamise ajal. Pange seade tasasele pinnale, kus on vähe või võimalikult madal muru. Infot mootori kohta – Järgige informatsiooni mootori käsiraamatus. – Mõningatel mudelitel puudub gaasihoob, mootori pöörded seaduvad automaatselt. Mootor töötab alati optimaalsete pööretega. Panna aku mootori peal olevasse aku pessa ja kinnitada – joon 5A. Avada bensiinikraan (kui on). Lülitada gaasihoob asendisse (kui on) /max – joon. 5B. Seista seadme taga, vajutada turvakäepidet ja hoida – joon. 5C. Keerata süütevõtit juhtraua juures, kuni mootor käivitub (käivituskatse kestus on maksimaalselt 5 sekundit, enne uuesti käivitamist oodata vähemalt 1 sek) – joon 5C. Kui mootor töötab: Kui mootor on käivitunud, lükata mootori soojenemiseks gaasihoob (kui on) /max ja /min keskele. Muru niitmiseks lülitada gaasihoob (kui on) täisgaasi peale. Nõuanne Täiendavat informatsiooni mootori kohta leiate mootori käsiraamatust. Mootori seiskamine Joon. 7 Lülitada gaasihoob (kui on) asendisse /min. Lasta turvakäepide lahti. Mootor ja lõiketera seiskuvad lühikese aja pärast. Seadmega töötamine Rataste veo sisse- ja väljalülitamine (Ainult iseliikuvad seadmed) Joon. 6A, B, C Rataste veo sisselülitamine /

Tõmmata hoovast/käepidemest ja hoida. Rataste veo väljalülitamine /

Lasta hoob/käepide lahti. Vaata seadme kohta joonist

Välja lülitada saab nii vasakust kui ka paremast hoovast või mõlemast hoovast korraga. Nõuanne Konstruktsioonist tingituna võib juhtuda, et seadme tõmbamisel pöörlevad tagarattad raskemini. See ei ole seadme viga, vaid on seotud seadme tehnilise ülesehitusega. Abinõu (sõltub mudelist): Lükata seadet kõigepealt veidi ettepoole ilma lülituskäepidemest tõmbamata ning siis tõmmata taha. Rataste veo kiiruse muutmine (sõltub mudelist) Tähelepanu Kahjustused seadmel Seadistada ainult töötava mootoriga. Joon. 6D, E Erinevaid kiirusastmeid /max. ja /min. valida hoovaga (1/min/ ja 4/max/ ). Joon. 6F, G Erinevaid kiirusastmeid /max. ja /min. valida hoovaga (1/min/ ja 4/max/ ). Nõuanne Konstruktsioonist tingituna võib juhtuda, et seadme seismise ajal saab kiirust vaid raskelt muuta. Abinõu: Tõmmata lülituskäepidet ja valida kiirusaste. Eemaldada ja tühjendada rohukogur (Rohukoguriga seadmetel) Joon. 11 Kui niidetud muru jääb maha, siis (suvand, joon. 12): lasta turvakäepide lahti ja oodata, kuni mootor jääb seisma, Tõsta väljaviskesuunaja üles ja võtta rohukogur küljest ära. Tühjendada. Töötamine ilma rohukogurita Kui te võtate rohukoguri küljest ära, vajub väljalaskesuunaja alla. Ilma rohukogurita töötamisel paisatakse niidetud muru otse maha. Multsimiseks ümberseadistamine (multšivarustusele ette valmistatud seadmed) Tagaväljaviskega seadmed: Joon. 8A Tõsta väljaviskesuunaja üles. Eemaldada rohgukogur. Paigaldada multskate (sõltub mudelist). Lasta väljaviskesuunaja alla. Nõuanne Sisse ehitatud multšifunktsiooniga seadmetele ei ole vaja eraldi multšimiskiilu – seda funktsiooni täidab spetsiaalse kujuga tagaklapp (joon. 8B). Külgväljaviskega seadmed: Joon. 9 Paigaldada külgväljaviske asemele põrkekaitse/multšimise lukustus (joon. 9A) või Eemaldada külgväljavise – põrkekaitse/multšimise lukustus sulgub automaatselt (joon. 9B). !Sisepõlemismootoriga muruniidukite kasutusjuhend Eesti

Ümberseadmestamine külgväljaviskele (sõltub mudelist) Kui on:eemaldada rohukogur ja lasta tagaväljaviske suunaja alla. Tõsta põrkekaitse/multšimise lukustus üles ja paigaldada külgväljaviskaja (joon. 9C). Pärast niitmise lõpetamist Tõmmata süütevõti (kui on) välja. Oodata, kuni kõik seadme liikuvad osad on täielikult seiskunud ja mootor on maha jahtunud, Sulgeda bensiinikraan (kuion – vaata mootori käsiraamatut). Eemaldada mootoril süüteküünla pistik. Tühjendada rohukogur. Võtta mootoril aku pealt ära – joon 16. Vajaduse korral laadida aku.Joon. 17Aku laadimisoleku kontrollimiseks vajutada akul nupule (1). LED-id (2) näitavad aku ligikaudset laetustaset.LED-indikaatori vilkumisel panna aku kohe laadima.NõuanneKui seadme mootor on maha jahtunud, viia seade panipaika. Nõuandeid muru hooldamiseks Mõningaid nõuandeid selle kohta, kuidas kasvab ühtlane ja terve muru. Niitmine Muru koosneb erinevat sorti murutaimedest. Kui te niidate sageli, kasvavad rohkem tuge-vamalt juurduvad heintaimed, mis moodustavad tugeva rohukamara. Kui te niidate harva, tekib rohkem kõrgemaid heintaimi ja muid kõrrelisi (nt ristik, kirikakar jne).Tavaline muru kõrgus on ca 4–5 cm. Niita tuleks ainult

kogu kõrgusest, s.t lõigata 7–8 cm pikkuse muru kõrgus parajaks.Ärge lõigake muru lühemaks kui 4 cm, muidu kahjustub murukamar kuiva ilmaga.Kõrge muru (nt pärast puhkust) lõigata parajaks etapiliselt.Niitmisel peavad edasi-tagasi liikumisradade servad omavahel kergelt kattuma. Multsimine (lisatarvikuga) Muru lõigatakse niitmisel väikesteks tükkideks (ca 1 cm) ning jääb murupinnale maha. Nii jäävad alles paljud toitained. Optimaalse tulemuse saamiseks tuleb muru alati hoida lühikesena, vt ka lõiku „Niitmine”. Multsimisel pidada kinni järgmistest nõuannetest:– Mitte niita märga muru.– Mitte niita rohkem kui 2 cm kogupikkusest.– Sõita aeglaselt.– Valida maksimaalsed mootori pöörded.– Puhastada regulaarselt lõikemehhanismi. Transportimine Lühikeste vahemaade puhul võtta kätte Oht Pöörlev lõikemehhanism võib minna vastu esemeid, need üles paisata ning tekitada kahju. Seadmega üle muu pinnase kui muru minemisel seisata eelnevalt mootor. Sõidukiga Oht Enne transportimist tuleb alati seisata mootor ja lasta mootoril maha jahtuda. Tõmmata süüteküünla pistik välja. Ärge transportige seadet kallutatud asendis. Kindlustage seade transportimisel või muu sõiduki peal korralikult libisemise vastu. Seadet transportida ainult tühja kütusepaagiga. Paagi kork peab olema kõvasti kinni. Kokkupandava käepidemega seadmed:Joon. 10 Pange hoiustamiseks käepide kokku. Puhastamine/hooldus Oht Et vältida vigastamist, tuleb enne kõiki töid seadme juures – lülitada mootor välja, – tõmmata süütevõti (kui on) välja, – oodata, kuni kõik seadme liikuvad osad on täielikult seiskunud ja mootor on maha jahtunud, – eemaldada mootoril süüteküünla pistik, et takistada mootori tahtmatut käivitumist, – Võtta mootoril aku pealt ära. – järgida lisaohutusjuhiseid mootori käsiraamatus. Oht Lõikemehhanismiga vigastamise vältimiseks lasta kõiki töid, nagu lõiketerade vahetust või teritamist, teostada ainult spetsiaalses töökojas (selleks on vaja spetsiaalseid tööriistu). Tera kruvi pingutusmoment: – 51–68 Nm (teraskorpusega muruniiduk) – 36-44 Nm (plastkorpusega muruniiduk) Tähelepanu Kallutage seadet alati nii, et süüteküünal jääb üles. Nii ei kahjusta kütus või õli mootorit. Hooldus Tähelepanu Pidage kinni hooldusjuhenditest mootori käsiraamatus. Laske seade hooaja lõpus spetsiaalses töökojas üle kontrollida ja hooldada. Kõik remonditööd lasta teostada töökojas.

!Eesti Sisepõlemismootoriga muruniidukite kasutusjuhend

Tähelepanu Keskkonna ohustamine mootoriõliga. Viige õlivahetusel saadud vana õli ettenähtud kogumispunkti või jäätmekäitusettevõttesse. Keskkonna ohustamine patareidega/akudega. Kasutatud patareid/akud ei kuulu majapidamisprügi hulka. Viige kasutatud patareid/akud tagasi müügipunkti või jäätmekäitusettevõttesse. Eemaldage patareid/akud enne, kui annate seadme vanarauaks. Nõuanne Pidage kinni kontrolli- ja hooldusintervallidest mootori käsiraamatus. Sõltuvalt mudelist on seade varustatud elektroonilise hooldusnäidikuga (joon. 13). Kirjalikele hooldusjuhistele lisaks jälgige ka näidikule kuvatavaid hooldusnäite. Kasutamist ja täiendavat informatsiooni vt eraldi kasutusjuhendist hooldusnäidiku juures. Alati enne kasutamist Kontrollida õlitaset, vajadusel kallata juurde. Kontrollida, kas keermesliited on kõvasti kinni, vajadusel pingutada. Kontrollida turvaseadiseid. Puhastada mootori peal olevat aku pesa lapi ja harjaga. Kontrollida siduri rakendumist: (Ainult iseliikuvad seadmed) – kui mootor töötab ja vedu on välja lülitatud, ei tohi seade edaspidi liikuda, – kui mootor töötab ja vedu on sisse lülitatud, peab seade liikuma edaspidi. Joon. 15 Vajadusel seadistada veo rakendumist rihvliga rattast/ seadistusmutrist rattaveo hoova või trossi kõri juures (sõltuvalt mudelist lülitusmehhanismi all). Nõuanne Mõningatel mudelitel seadistamise võimalus puudub. Pärast esimest 2–5 töötundi Vahetada õli, vt mootori käsiraamatut. Alati pärast niitmist või vajaduse korral Laadida aku. Kord hooaja jooksul Vahetada õli, vt lisatud mootori käsiraamatut. Määrida liigendi punkte ja väändevedru väljaviskesuunaja juures. Laske seade hooaja lõpus spetsiaalses töökojas üle kontrollida ja hooldada. Lasta akut ja laadijat regulaarselt (vähemalt 1 x aastas) töökojas kontrollida. Puhastamine Tähelepanu Puhastage seade alati pärast kasutamist. Seadme puhastamata jätmisel tekivad materjali kahjustused ja tööhäired. Ärge kasutage puhastamiseks kõrgsurvepesurit. Rohukoguri puhastamine (Ainult rohukoguriga seadmetel) Kõige lihtsam on puhastada kohe pärast niitmist. Eemaldada ja tühjendada rohukogur. Rohukogurit võib puhastada tugeva (aiavooliku) veejoaga. Enne uuesti kasutamist lasta rohukoguril korralikult kuivada. Muruniiduki puhastamine Oht Tööde teostamisel lõiketerade juures võite end vigastada. Kandke vigastamise vältimiseks kaitsekindaid. Tähelepanu Kallutage seadet alati nii, et süüteküünal jääb üles. Nii ei kahjusta kütus või õli mootorit. Seadet ei tohi veega pritsida, kuna see võib elektrilisi osasid kahjustada. Kaitsta akut ja laadijat niiskuse eest. Võimaluse korral puhastage seade kohe pärast niitmist. Aku pesa puhastamine mootori peal Puhastada mootori peal olevat aku pesa lapi ja harjaga. Ilma pesusüsteemita seadmed: Lõikepiirkond puhastage harja, käsiharja või lapiga. Tõstke seade ratastele ning eemaldage kõik näha olevad murutükikesed ja mustus. Pesusüsteemiga seadmed: Joon. 14 Muruniidukid, millel on katte pesusüsteem, on varustatud veeühendusega. Nii saab eemaldada katte alt rohupuru ja hoida ära oksüdeeruvate kemikaalide ladestumist. Pärast niitmist: Asetada seade tasasele pinnale, kus ei ole kive, kivipuru vms. Nõuanne Väljaviskekanal ei tohi olla suunatud maja, garaaþi vms peale. Kinnitada standardne voolikuühendus (valikuliselt tarnekomplektis) veevooliku otsa ja ühendada katte peal oleva veeühendusega. Keerata vesi lahti. Käivitada mootor ja lasta mootoril mõni minut käia. Peatada mootor ja ühendada veevoolik seadme küljest lahti. Pärast puhastamise lõpetamist: Käivitada mootor mõneks minutiks, et lasta kattel alt kuivada. Mootori seiskamine. !Sisepõlemismootoriga muruniidukite kasutusjuhend Eesti

Hoiustamine Oht Plahvatus- ja tuleoht. Ärge hoiustage kunagi seadet, mille paagis on kütust (bensiini) ruumides, kus kütuseaurud võivad kokku puutuda lahtise tule või sädemetega. Tähelepanu Kahjustuste oht niiduki materjalidele – Hoiustage mahajahtunud mootoriga seadet puhtas ja kuivas ruumis. – Pikaajalisel hoiustamisel (nt talvel) kaitske seadet tingimata rooste eest. – Hoida akut ja laadijat jahedas ja kuivas kohas. – Kaitsta akut ja laadijat niiskuse, vihma, lume ja külma eest. Hooaja lõppedes või kui seadet ei kasutata kauem kui kuu aega: Lasta kütus sobivasse anumasse ja hoiustada mootor, nagu mootori käsiraamatus kirjeldatud, Tähelepanu Laske kütus välja ainult õues. puhastada seade ja rohukogur. Pühkida kõik metallosad üle õliga niisutatud lapiga (vaiguvaba õli) või pihustada õliga. Aku laadimine. Müügigarantii Igas riigis kehtivad meie äriühingu või importööri poolt väljastatud garantiitingimused. Kõrvaldame häireid seadme juures garantii- teenuste raames tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumi puhul pöörduge seadme müüja või lähima filiaali poole. Informatsioon mootori kohta Mootoritootja vastutab kõigi mootorit puudutavate probleemide eest nagu võimsus, võimsuse mõõtmine, tehnilised andmed, garantii ja teenindus. Teavet saate mootoritootja eraldi lisatud omaniku/kasutaja käsiraamatust. Tegevusjuhis rikete leidmiseks Tihti on seadmetel esineda võivatel riketel võrdlemisi lihtne põhjus, mida saab kasutaja edukalt kõrvaldada ka iseseisvalt. Kahtluste korral või kui kasutus- juhendis on nii soovitatud, tuleb aga pöörduda remonditöökotta. !Eesti Sisepõlemismootoriga muruniidukite kasutusjuhend

Probleem Võimalik(ud) põhjus(ed) Lahendus Mootor ei käivitu. Gaasihoova asend on vale. Lülitada gaasihoob asendisse või CHOKE (külma mootori korral). Lülitada gaasihoob asendisse /max. või START (sooja mootori korral). Muruniiduk seisab kõrge rohu sees. Panna muruniiduk pinnasele, kus muru ei ole nii kõrge. Tühi kütusepaak. Täita paak uue, puhta kütusega. Süüteküünla pistik pole süüteküünlaga ühendatud. Ühendada süüteküünla pistik süüteküünlaga. Kütus on vana või saastunud. Vahetada kütus uue vastu välja. Õhufilter on ummistunud. Puhastada õhufilter. Aku pole õigesti sees. Panna aku mootori peal olevasse aku pessa õigesti sisse ja kinnitada. Aku on tühi. Laadida aku kaasasoleva laadimisseadmega. Juhe on kahjustunud. Kontrollida, kas elektrijuhe on korras. Aku on defektne. Lasta aku töökojas üle kontrollida. Ebatavaline müra (login, kolin, kõrin), Kruvid, mutrid või muud kinnitusdetailid on lahti. Kinnitada detailid. Kui müra ei kao ära: Võtta ühendust spetsiaalse töökojaga. Värisemine, vibreerimine. Niidutera on lahti. Lasta tera kinnituskruvi spetsiaalses töökojas pingutada. Tera on kahjustunud. Lasta tera spetsiaalses töökojas välja vahetada. Tera ei ole korralikult tasakaalustatud. Lasta tera spetsiaalses töökojas välja vahetada või tasakaalustada. Mootori kinnitus on lahti. Lasta mootor spetsiaalses töökojas kinnitada. Lõige pole puhas või pöörded langevad. Muru on liiga kõrge. Valida suurem lõikekõrgus, vajadusel niita kaks korda. Rohi jääb maha või rohukogur ei saa täis. Muru on liiga niiske. Lasta murul kuivada. Väljavise on ummistunud. Seisata mootor, kõrvaldada ummistus. Tera on nüri. Lasta nuga spetsiaalses töökojas välja vahetada või teritada. Mootori võimsus ei ole piisav. Niita sagedamini, valida suurem lõikekõrgus. Rohukogur on täis. Seisata mootor, tühjendada rohukogur. Rohukogur on määrdunud. Seisata mootor, puhastada rohukoguri õhuavad. Rataste vedu ei toimi. Kiilrihm on rebenenud või ülekanne defektne. Lasta kahjustunud osad spetsiaalses töökojas välja vahetada. Tross/kõritross on purunenud. Lasta kahjustunud osad spetsiaalses töökojas välja vahetada.Naudojimosi instrukcija vejapjove su vidaus degimo varikliu Lietuviškai
