MANUAL DE UTILIZARE A 530 A SP HW IS Wolf Garten

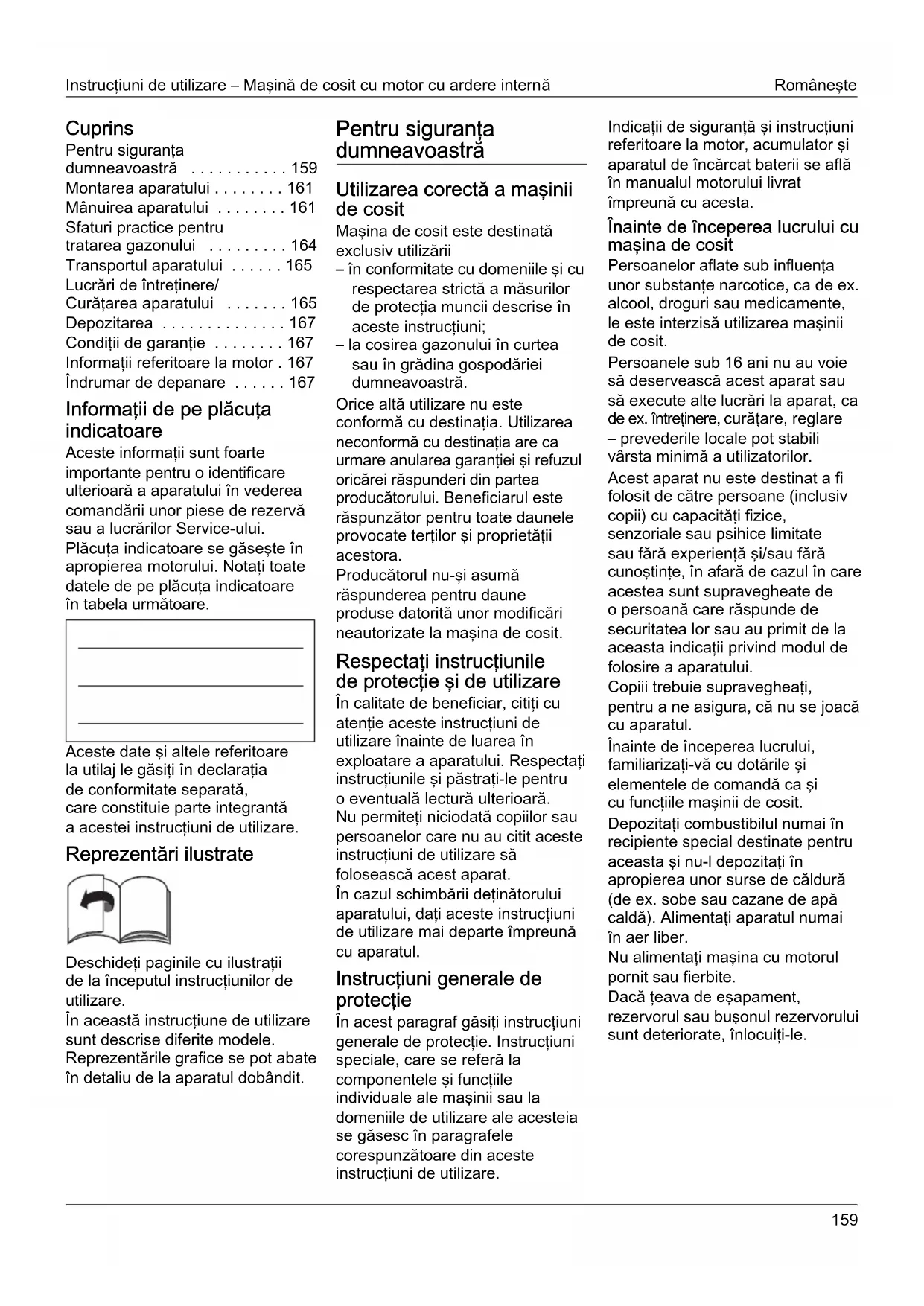

• Cuprins Pentru siguranţa dumneavoastră p. 159
• Montarea aparatului p. 161
• Mânuirea aparatului p. 161
• Sfaturi practice pentru tratarea gazonului p. 164
• Transportul aparatului p. 165
• Lucrări de întreţinere/ Curăţarea aparatului p. 165
• Depozitarea p. 167
• Condiţii de garanţie p. 167
• Informaţii referitoare la motor . 167 Îndrumar de depanare Informaţii de pe plăcuţa indicatoare Aceste informaţii sunt foarte importante pentru o identificare ulterioară a aparatului în vederea comandării unor piese de rezervă sau a lucrărilor Service-ului. Plăcuţa indicatoare se găseşte în apropierea motorului. Notaţi toate datele de pe plăcuţa indicatoare în tabela următoare. Aceste date şi altele referitoare la utilaj le găsiţi în declaraţia de conformitate separată, care constituie parte integrantă a acestei instrucţiuni de utilizare. Reprezentări ilustrate Deschideţi paginile cu ilustraţii de la începutul instrucţiunilor de utilizare. În această instrucţiune de utilizare sunt descrise diferite modele. Reprezentările grafice se pot abate în detaliu de la aparatul dobândit. Pentru siguranţa dumneavoastră Utilizarea corectă a maşinii de cosit Maşina de cosit este destinată exclusiv utilizării – în conformitate cu domeniile şi cu respectarea strictă a măsurilor de protecţia muncii descrise în aceste instrucţiuni; – la cosirea gazonului în curtea sau în grădina gospodăriei dumneavoastră. Orice altă utilizare nu este conformă cu destinaţia. Utilizarea neconformă cu destinaţia are ca urmare anularea garanţiei şi refuzul oricărei răspunderi din partea producătorului. Beneficiarul este răspunzător pentru toate daunele provocate terţilor şi proprietăţii acestora. Producătorul nu-şi asumă răspunderea pentru daune produse datorită unor modificări neautorizate la maşina de cosit. Respectaţi instrucţiunile de protecţie şi de utilizare În calitate de beneficiar, citiţi cu atenţie aceste instrucţiuni de utilizare înainte de luarea în exploatare a aparatului. Respectaţi instrucţiunile şi păstraţi-le pentru o eventuală lectură ulterioară. Nu permiteţi niciodată copiilor sau persoanelor care nu au citit aceste instrucţiuni de utilizare să folosească acest aparat. În cazul schimbării deţinătorului aparatului, daţi aceste instrucţiuni de utilizare mai departe împreună cu aparatul. Instrucţiuni generale de protecţie În acest paragraf găsiţi instrucţiuni generale de protecţie. Instrucţiuni speciale, care se referă la componentele şi funcţiile individuale ale maşinii sau la domeniile de utilizare ale acesteia se găsesc în paragrafele corespunzătoare din aceste instrucţiuni de utilizare. Indicaţii de siguranţă şi instrucţiuni referitoare la motor, acumulator şi aparatul de încărcat baterii se află în manualul motorului livrat împreună cu acesta. Înainte de începerea lucrului cu maşina de cosit Persoanelor aflate sub influenţa unor substanţe narcotice, ca de ex. alcool, droguri sau medicamente, le este interzisă utilizarea maşinii de cosit. Persoanele sub 16 ani nu au voie să deservească acest aparat sau să execute alte lucrări la aparat, ca de ex. întreţinere, curăţare, reglare – prevederile locale pot stabili vârsta minimă a utilizatorilor. Acest aparat nu este destinat a fi folosit de către persoane (inclusiv copii) cu capacităţi fizice, senzoriale sau psihice limitate sau fără experienţă şi/sau fără cunoştinţe, în afară de cazul în care acestea sunt supravegheate de o persoană care răspunde de securitatea lor sau au primit de la aceasta indicaţii privind modul de folosire a aparatului. Copiii trebuie supravegheaţi, pentru a ne asigura, că nu se joacă cu aparatul. Înainte de începerea lucrului, familiarizaţi-vă cu dotările şi elementele de comandă ca şi cu funcţiile maşinii de cosit. Depozitaţi combustibilul numai în recipiente special destinate pentru aceasta şi nu-l depozitaţi în apropierea unor surse de căldură (de ex. sobe sau cazane de apă caldă). Alimentaţi aparatul numai în aer liber. Nu alimentaţi maşina cu motorul pornit sau fierbite. Dacă ţeava de eşapament, rezervorul sau buşonul rezervorului sunt deteriorate, înlocuiţi-le.Româneşte Instrucţiuni de utilizare Maşină de cosit cu motor cu ardere internă p. 167

Înainte de a utiliza maşina de cosit, verificaţi,– dacă suportul de retenţie pentru iarbă funcţionează şi clapeta de evacuare se închide corect. Piesele deteriorate, uzate sau care lipsesc trebuie înlocuite, respectiv completate fără întârziere.– dacă lamele coasei, bolţurile de fixare şi întregul dispozitiv de tăiere este uzat sau deteriorat. Pentru a evita dezechilibrarea ansamblului piesele uzate sau deteriorate se vor înlocui de către ateliere de specialitate numai în set complet.Aparatul de încărcat din dotare se va folosi numai pentru încărcarea acumulatorului utilizat în maşina de cosit. Încărcarea acumulatorului este permisă numai cu acest aparat.Piesele de schimb şi accesoriile trebuie să corespundă cerinţelor stabilite de producător. Din această cauză folosiţi numai piese de schimb originale şi accesorii originale sau piesele de schimb şi accesoriile admise de producător.Reparaţille se vor efectua numai de către unităţi specializate. În timpul lucrului cu aparatul În timpul utilizării sau a efectuării unor lucrări la maşina de cosit, trebuie să purtaţi îmbrăcăminte adecvată, ca de exemplu:– mânuşi,– pantaloni lung,– haine strânse pe corp,– dopuri pentru urechi,– ochelari de protecţie.Toate dispozitivele de siguranţă trebuie să fie complet montate pe aparat şi în bună stare de funcţionare. Nu modificaţi dispozitivele de protecţie.Utilizaţi aparatul numai în starea tehnică recomandată şi livrată de către producătorul maşinii de cosit.Nu modificaţi niciodată reglările motorului instalate de fabrică.Evitaţi focul deschis, scânteile şi nu fumaţi. Înainte de efectuarea oricăror lucrări la acest aparat În scopul evitării accidentelor înainte de efectuarea oricăror lucrări (de ex. lucrări de întreţinere sau efectuarea de reglaje) sau a transportului aparatului (de ex. ridicarea sau deplasarea acestuia), respectaţi următoarele– opriţi motorul,– se scoate cheia de aprindere (dacă există)– aşteptaţi pâna când toate componentele aflate în mişcare se opresc şi motorul s-a răcit,– trageţi fişa bujiei de pe bujie pentru a evita o pornire accidentală,– Îndepărtaţi acumulatorul de pornire de la motor,– respectaţi instrucţiunile suplimentare de protecţie din cartea tehnică a motorului. După terminarea lucrului Nu părăsiţi niciodată aparatul fără să opriţi motorul şi – dacă există – fără să scoateţi cheia de aprindere. Instalaţii de siguranţă Schiţa 1 Pericol Nu utilizaţi niciodată aparate cu dispoziţive de protecţie deteriorate sau dacă acestea nu sunt montate. Mâner de protecţie (1) Mânerul de protecţie este destinat siguranţei dumneavoastră; el opreşte imediat motorul şi dispozitivul de tăiere în caz de urgenţă. Scoaterea din funcţie a acestui dispozitiv este interzisă. Clapeta de evacuare (2) sau tampon de ricoşeu (3) Clapeta de evacuare/tamponul de ricoşeu vă feresc de accidentare prin dispozitivul de tăiere sau a obiectelor solide antrenate de acesta. Maşina de cosit se va folosi numai cu clapeta de evacuare sau cu tamponul de ricoşeu montate. Simboluri pe aparat Pe aparat se află diverse simboluri. În continuare găsiţi explicaţiile pentru aceste simboluri:Atenţie! Înainte de punerea în funcţiune citiţi instrucţiunile de utilizare!Feriţi terţe persoane din raza de acţiune a aparatului!Se opreşte motorul şi se scoate cheia de aprindere înaintea tuturor lucrărilor la aparat şi înainte de a părăsi aparatul.Respectaţi indicaţiile suplimentare din capitolul „Pentru siguranţa dumneavoastră”.Înainte de a efectua lucrări la dispozitivul de tăiere trageţi fişa bujiei de pe bujie! Feriţi-vă mâinile şi picioarele din raza de acţiune a dispozi-tivului de tăiere! Înainte de a efectua reglaje, de a curăţa sau de a verifica aparatul opriţi motorul şi trageţi fişa bujiei de pe bujie.Pericol de accidentare – lucraţi numai cu tamponul de ricoşeu montat.Pericol de accidentare – lucraţi numai cu bara de protecţie din spate montată.

!Instrucţiuni de utilizare – Maşină de cosit cu motor cu ardere internă Româneşte

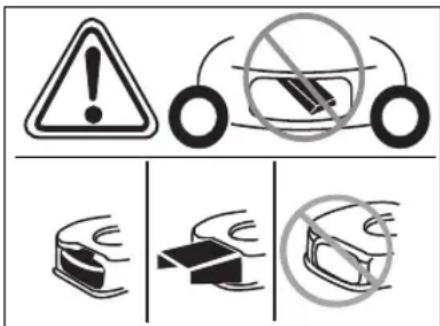

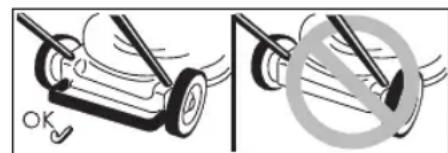

Pericol de accidentare – lucraţi numai cu paravanul de ejectare montat. Conservaţi aceste simboluri de pe aparat lizibile. Simboluri în instrucţiunile de utilizare În aceste instrucţiuni găsiţi simboluri de avertizare sau care se referă la informaţii importante. În continuare explicaţiile pentru aceste simboluri: Pericol Vă avertizează asupra unor pericole corelate cu lucrarea efectuată şi care prezintă risc de accidentare. Atenţie! Vă avertizează asupra unor pericole corelate cu lucrarea efectuată şi care pot avea ca urmare deteriorarea aparatului. Indicaţie Marchează informaţii importante şi sfaturi practice de utilizare. Montarea aparatului Montajul aparatului este reprezentat în imagini pe o pagină anexă separată. Indicaţie de salubrizare Resturile de ambalaj aferente, aparatele vechi etc. se salubri- zează în conformitate cu prescripţiile locale. Mânuirea aparatului Respectaţi şi indicaţiile din cartea tehnică a motorului. Pericol de accidentare – Terţe persoane, copii sau animale mici se vor feri din raza de acţiune a aparatului. Pericol de accidentare prin pietre sau alte obiecte antrenate de dispozitivul de tăiere. Pericol de cădere – Lucraţi cu aparatul numai la pas. – Fiţi foarte precauţi când cosiţi mergând înapoi şi trageţi aparatul spre dumneavoastră. – La cositul unor pante abrupte aparatul se poate răsturna iar dumneavoastră vă puteţi accidenta. Cosiţi oblic pe pantă; nu lucraţi niciodată pe pantă direct în sus sau în jos. Nu cosiţi terenuri cu panta mai mare de 20%. – Aveţi multă grijă la schimbarea direcţiei de mers; trebuie să fiţi bine sprijiniţi pe picioare. – Există pericol de accidentare la cositul marginilor terenurilor. Cositul la marginea unor garduri vii sau unor pante abrupte este periculos. În timpul cositului păstraţi o distanţă corespun- zătoare. – La cositul ierbii ude aparatul poate alunca iar dumneavosatră puteţi cădea. Cosiţi numai dacă iarba este uscată. – Lucraţi numai la lunima zilei sau dacă dispuneţi de o iluminare artificială suficientă. Pericol de rănire – Distanţa de protecţie faţă de componentele aflate în rotaţie definită de lonjeroanele de direcţie trebuie respectată permanent. – În timpul funcţionării zona de lucru a operatorului se găseşte în spatele tijei de conducere. – Nu vă apropiaţi din nici o direcţie cu mâinile sau picioarele de piesele aflate în rotaţie. – Nu folosiţi aparatul în condiţii climaterice nefavorabile, ca de ex. pericol de ploaie sau furtună. – Opriţi motorul şi aşteptaţi până ce dispozitivul de tăiere aflat în mişcare se opreşte înainte de: – a înclina aparatul, – a deplasa aparatul peste alte suprafeţe decât iarbă, – Opriţi motorul pentru a împiedica o pornire neintenţionată a motorului: Scoateţi bujia (dacă există), îndepărtaţi acumulatorul de pornire de la motor, lăsaţi motorul să răcească şi trageţi ştecherul bujiei, – înainte de a desfunda sau debloca fanta de evacuare, – înainte de a controla, de a curăţa, de a efectua reglaje sau lucrări de întreţinere la cositoare, – dacă aţi lovit un corp străin. Verificaţi aparatul, în caz că prezintă deteriorări, apelaţi la serviciile unui atelier specializat; – dacă aparatul începe să vibreze în mod neobişnuit. Verificaţi imediat starea aparatului. – Nu ridicaţi şi nu transportaţi niciodată aparatul cu motorul pornit. – Controlaţi terenul care urmează a fi cosit şi îndepărtaţi toate obiectele care ar putea fi antrenate şi aruncate de aparat. – Dacă este lovit un corp străin (de ex. o piatră) de mecanismul de tăiere sau în cazul în care aparatul începe să vibreze neobişnuit: Opriţi motorul imediat. Înainte de utilizarea în continuare lăsaţi aparatul să fie verificat la un atelier de specialitate, dacă nu prezintă defecţiuni. – Nu vă plasaţi niciodată în faţa aparatelor cu secerătoare.

!Româneşte Instrucţiuni de utilizare Maşină de cosit cu motor cu ardere internă

Aparate cu suport de retenţie pentru iarbă: – La demontarea suportului de retenţie vă puteţi accidenta sau se pot accidenta terţe persoane datorită ierbii sau a unor corpuri solide antrenate. Nu goliţi suportul niciodată cu motorul pornit. Opriţi în prealabil aparatul. Există pericol de sufocare datorită monoxidului de carbon. Lăsaţi motorul să funcţioneze numai în aer liber. Pericol de explozie şi de incendiu – Vaporii de benzină sunt explozivi iar benzina este extrem inflamabilă. – Alimentaţi aparatul cu combustibil înainte de a porni motorul. Nu deschideţi buşonul rezervorului de benzină cu motorul pornit sau dacă acesta mai este fierbinte. – Completaţi benzina din rezervor numai cu motorul oprit şi după ce acesta s-a răcit. Evitaţi focul deschis, scânteile şi nu fumaţi. Alimentaţi aparatul numai în aer liber. – Dacă s-a revărsat benzină, nu porniţi motorul. Îndepărtaţi aparatul de pe suprafaţa pe care s-a vărsat benzină şi aşteptaţi pâna ce vaporii de benzina se împrăştie. – Pentru a evita un pericolul de incendiu, feriţi următoarele componente de iarbă sau de revărsarea de ulei: – motorul – ţeava de eşapament – bateriile/acumulatorii – rezervorul de benzină. Pericol de împiedicare – Lucraţi cu aparatul numai la pas. Atenţie! Deteriorări ale aparatului – Pietre, crengi sau alte obiecte asemănătoare risipite pe jos pot deteriora aparatul sau pot influenţa negativ funcţionarea acestuia. Îndepărtaţi din zona de lucru toate obiectele solide. – Lucraţi cu aparatul numai dacă se află în stare tehnică ireproşabilă. Înainte de fiecare utilizare efectuaţi un control vizual. Controlaţi în special integritatea dispozitivelor de protecţie, a elementelor de comandă şi stabilitatea elementelor de legătură. Înainte de a începe lucrul, înlocuiţi eventualele piese defecte. – Nu folosiţi niciodată un acumu- lator, care este deformat, a fost scăpat jos sau este defect. – Nu expuneţi acumulatorul şi aparatul de încărcare la ploaie şi umiditate. Perioada de utilizare Respectaţi orele de linişte stabilite pe plan naţional/local (dacă este cazul, informaţi-vă la administraţia locală). Orientarea La datele privind poziţiile pe aparat (de ex. stânga, dreapta), se pleacă întotdeauna de la ghidon în direcţia de lucru a aparatului. Înainte de prima punere în funcţiune Se toarnă ulei de motor Atenţie! Din motive legate de transportul aparatului, acesta se livrează fără ulei de motor. Din această cauză, înainte de prima utilizare, alimentaţi aparatul cu ulei; vezi îndrumarul pentru motor. Încărcaţi acumulatorul (Aparate cu demaror electric) Acordaţi atenţie şi respectaţi toate indicaţiile şi informaţiile referitoare la acumulator şi aparatul de încărcare din manualul motorului. Pericol de corodare/întoxicare In cazuri extreme trebuie luate în calcul scurgeri de lichide sau emisii de gaze. Pericol de electrocutare Verificaţi aparatul de încărcare înainte de fiecare folosire, dacă prezintă defecţiuni exterioare. Nu folosiţi niciodată un aparat de încărcare defect sau scăpat jos. Atenţie! – Asiguraţi-vă că reţeaua funcţionează corespunzător datelor de pe plăcuţa de tip a aparatului de încărcare cu 220–230 V şi 50 Hz. – Protejaţi acumulatorul şi aparatul de încărcare de umiditate, ploaie, zăpadă sau îngheţ. – Încărcaţi bateria numai în camere bine aerisite şi uscate. – Separaţi aparatul de încărcare de reţea după scoaterea acumulatorului. – Nu introduceţi niciodată obiecte în contactele acumulatorului. – Înaintea tuturor lucrărilor la aparatul de încărcare acesta trebuie separat de reţea. – Nu deschideţi acumulatorul şi aparatul de încărcat. Lăsaţi toate lucrările la acumulator şi la aparatul de încărcat să fie executate într-un atelier de specialitate. Schiţa 2 Înainte de prima utilizare a aparatului încărcaţi acumula- torul timp de o oră. Utilizaţi în acest scop numai aparatul de încărcat din dotare. Indicaţie Informaţii amănunţite despre procesul de încărcare şi indicatorul stării de încărcare le găsiţi în manualul motorului. Indicaţii de salubrizare pentru aparatul de încărcare Pentru aparatul de încărcare se aplică prescripţiile de salubrizare pentru aparate electrice. Respectaţi prescripţiile locale.

!Instrucţiuni de utilizare – Maşină de cosit cu motor cu ardere internă Româneşte

Lucrări de reglare înaintea fiecărei utilizări Pericol de rănire Înainte de efectuarea oricăror lucrări la acest aparat – opriţi motorul, – se scoate cheia de aprindere (dacă există). – Se aşteaptă până când toate părţile mobile ale aparatului s-au oprit; motorul trebuie să fie răcit. – Trageţi fişa bujiei de pe bujie pentru a evita o pornire accidentală, – Îndepărtaţi acumulatorul de la motor. Montarea suportului de retenţie (numai la aparate cu suport de retenţie) Schiţa 11 Ridicaţi clapeta de evacuare şi fixaţi suportul de retenţie pentru iarbă. Reglarea înălţimii de tăiere Atenţie! La terenul denivelat alegeţi înălţimea de tăiere în aşa fel, încât cuţitul să nu vină niciodată în contact cu solul. Schiţa 3 Reglaţi înălţimea de tăiere a ierbii după dorinţă. Posibilitate de reglare (în funcţie de model) de la cca. 3 cm până la maximum 9 cm. Indicaţie La aparatele cu reglarea individuală a roţilor toate roţile vor fi reglate la aceeaşi înălţime. Model A Fixaţi roţile în poziţia dorită. Model B Trageţi de eclisă şi zăvorâţi-o în poziţia dorită. Model C Mişcaţi maneta centrală pentru reglarea înălţimii înainte respectiv înapoi şi zăvâţi-o. Fixarea direcţiei roţilor din faţă (numai aparate cu roţi din faţă blocabile) Schiţa 4 Fixarea roţilor pentru deplasarea drept înainte – orientaţi roţile înainte şi introduceţi etrierul în orificiul mare. Roţile se pot roti liber – introduceţi etrierul în orificiul mic. Umplerea rezervorului şi verificarea nivelului uleiului Alimentaţi rezervorul cu benzină fără plumb (vezi manualul motorului). Rezervorul de carburant se umple până la 2 cm sub cantul inferior al ştuţului de umplere. Rezervorul de carburant se închide bine. Se verifică nivelul uleiului şi se completează în caz de nevoie (vezi manualul motorului). Curăţaţi compartimentul bateriei la motor Îndepărtaţi corpurile străine şi murdăria din compartimentul bateriei cu o cârpă şi cu peria Pornirea motorului Schiţa 5 Pericol Pentru a evita accidentele, – nu porniţi motorul dacă staţi în faţa fantei de evacuare; – feriţi-vă mâinile şi picioarele din raza de acţiune a dispozitivului de tăiere; – nu vă apropiaţi cu mâinile, picioarele sau alte părţi ale corpului de componente aflate în rotaţie. Nu staţi niciodată în faţa fantei de evacuare, Înainte de a porni motorul decuplaţi toate dispozitivele de tăiere şi antrenare. Nu răsturnaţi aparatul la pornire. Plasaţi aparatul pe o suprafaţă netedă cu puţină sau fără iarbă. Indicaţii referitoare la motor – Acordaţi atenţie informaţiilor din manualul motorului. – Unele modele nu au manetă de acceleraţie, turaţia se reglează automat. Motorul funcţionează permanent cu turaţia optimă. Aşezaţi acumulatorul de pornire în compartimentul bateriei, până se fixează – Schiţa 5A. Se deschide robinetul de benzină (dacă există). Treceţi maneta de acceleraţie (dacă este în dotare) pe poziţia /max. – Schiţa 5B. Treceţi în spatele aparatului – apăsaţi ghidonul de siguranţă şi menţineţi-l apăsat – Schiţa 5C. Acţionaţi cheia de contact de la tija de conducere, până când motorul porneşte (încercarea de pornire max. 5 secunde, înaintea următoarei încercări aşteptaţi cel puţin 1 minut) – Schiţa 5C. Când motorul funcţionează: După pornirea motorului împingeţi maneta de gaz (dacă există) între /max şi /min, pentru a lăsa motorul să se încălzească. Pentru a cosi iarba, treceţi maneta de acceleraţie (dacă este în dotare) pe poziţia maximă. Indicaţie Informaţii suplimentare legate de funcţionarea motorului se găsesc în cartea tehnică a motorului. Oprirea motorului Schiţa 7 Treceţi maneta de acceleraţie (dacă este în dotare) pe poziţia /min. Eliberaţi ghidonul. Motorul şi dispozitivul de tăiere se opresc după scurt timp. Lucrul cu aparatul Cuplarea/decuplarea mecanismului de antrenare (numai la aparatele cu roţi motrice) Schiţa 6A, B, C Cuplarea mecanismului de antrenare / : Se trage maneta/etrierul şi se ţine.

!Româneşte Instrucţiuni de utilizare Maşină de cosit cu motor cu ardere internă

Decuplarea mecanismului de antrenare / : Se eliberează maneta/etrierul. Indicaţie pentru aparatele corespunzătoare ilustraţiei 6C Pentru pornit/oprit se poate utiliza atât maneta stângă cât şi maneta dreaptă respectiv şi ambele manete împreună. Indicaţie Determinat de construcţie se poate întâmpla, ca la tragerea înapoi a aparatului roţile din spate să prezinte o rezistenţă mărită. Aici nu este vorba de un defect al aparatului, ci de un comportament din motive tehnice. Remediere (în funcţie de model): Împingeţi aparatul fără etrierul de acţionare tras mai întâi puţin în faţă, apoi în spate. Modificarea vitezei de acţionare a acţionării cu roată (în funcţie de execuţie) Atenţie! Deteriorări ale aparatului Reglarea se face numai când motorul funcţionează. Schiţa 6D, E Selecţionaţi treapta de viteză cu maneta mică (între1/min/ şi 4/max/ ). Schiţa 6F, G Reglaţi viteza de deplasare cu maneta de regla (între1/min/ şi 4/max/ ). Indicaţie Din motive tehnice se poate întâmpla, ca viteza să poată fi schimbată cu greutate când aparatul stă. Remediere: Trageţi etrierul de acţionare şi alegeţi treapta de viteză. Demontaţi şi goliţi suportului de retenţie (la aparate cu suport de retenţie) Schiţa 11 Dacă rămâne iarbă cosită pe sol sau indicatorul nivelului de umplere (opţional, Schiţa 12) arată că s-a umplut coşul: Se dă drumul la etrierul de siguranţă şi se aşteaptă până când motorul s-a oprit. Ridicaţi clapeta de evacuare şi demontaţi suportul de retenţie. Goliţi-l de conţinut. Lucrul fără suport de retenţie pentru iarbă Dacă demontaţi suportul de retenţie, clapeta de evacuare coboară în jos. În cazul lucrului fără suport de retenţie, iarba cosită este aruncată direct în jos. Montarea accesoriilor pentru mărunţit (la aparatele cu accesorii opţionale de împrăştiere a ierbii cosite) Aparate cu aruncare în spate: Schiţa 8A Ridicaţi clapeta de evacuare. Demontaţi suportul de retenţie pentru iarbă. Montaţi până de împrăştiere (în funcţie de model). Lăsaţi clapeta de evacuare în jos. Indicaţie Modele cu funcţie de împrăştiere integrată nu necesită o pană de împrăştiere separată – această funcţie este preluată de o clapetă din spate special formată (Schiţa 8B). Aparate cu aruncare laterală: Schiţa 9 Montarea protecţiei de lovire/ închiderii împrăştierii în locul aruncării laterale (Schiţa 9A) sau Se îndepărtează aruncarea laterală – protecţia de lovire/ închiderea împrăştierii se închide automat (Schiţa 9B). Echiparea aparatelor pentru aruncare laterală (în funcţie de execuţie) Dacă există: scoateţi colectorul de iarbă şi lăsaţi în jos clapeta de aruncare din spate. Se ridică protecţia de lovire/ închiderea împrăştierii şi se montează evacuarea laterală (Schiţa 9C). După terminarea lucrului se scoate cheia de aprindere (dacă există). Aşteptaţi pâna când toate componentele aflate în mişcare se opresc şi motorul s-a răcit. Se închide robinetul de benzină (dacă există – Vezi manualul motorului). Trageţi fişa bujiei. Goliţi suportul de retenţie. Îndepărtaţi acumulatorul de pornire de la motor – Schiţa 16. Încărcaţi acumulatorul în caz de nevoie. Schiţa 17 Pentru verificarea stării de încărcare a acumulatorului apăsaţi tasta (1) de pe acumu- lator. LED-ul (2) arată starea de încărcare aproximativă. În cazul în care LED-ul clipeşte încărcaţi imediat acumulatorul. Indicaţie Aparatele se depozitează în spaţii închise numai cu motorul răcit. Sfaturi practice pentru tratarea gazonului Câteva sfaturi practice pentru ca gazonul dumneavoastră să crească sănătos şi uniform. Cositul Gazonul constă din diferite soiuri de iarbă. Dacă cosiţi des, creşte iarbă cu rădăcini puternice care formează un gazon dens. Dacă cosiţi mai rar, cresc ierburi mai înalte şi alte herbacee (ca de ex. trifoi, sau diverse flori).Instrucţiuni de utilizare – Maşină de cosit cu motor cu ardere internă Româneşte

Înălţimea normală a unui gazon este de 4–5 cm. Cosirea ar trebui să se facă numai

din înălţimea totală; deci se va tăia la 7–8 cm la înălţimea normală.Se recomandă să nu tăiaţi iarba mai scurtă de 4 cm; în caz contrar gazonul se poate deteriora în timpul perioadelor de uscăciune.Iarba înaltă (de ex. crescută în timpul concediului) se va cosi în etape pâna ajungeţi la înălţimea normală.La cosirea ierbii suprapuneţi puţin benzile de tăiere. Tocatul ierbii (cu accesoriile) Iarba cosită se mărunţeşte în bucăţi mici (de ca. 1 cm) şi rămâne pe gazon. Astfel gazonul poate refolosi substanţele nutritive. Pentru un rezultat optim, gazonul trebuie ţinut permanent scurt; vezi paragraful „Cositul”. La tocatul ierbii respectaţi următoarele:– Nu cosiţi iarbă udă.– Nu cosiţi niciodată mai mult de 2 cm din lungimea totală a firelor de iarbă.– Deplasaţi-vă cu viteză redusă.– Utilizaţi turaţia maximă a motorului.– Curăţaţi dispozitivul de tăiere la intervale regulate. Transportul aparatului Distanţe scurte manual Pericol Obiectele pot fi prinse de mecanismul de tăiere rotativ şi aruncate şi prin aceasta pot provoca pagube. Înainte de a deplasa aparatul peste alte suprafeţe decât iarbă opriţi motorul. Cu un mijloc de transport Pericol Înainte de fiecare transport opriţi motorul şi lăsaţi-l să se răcească. Scoateţi ştecherul bujiei. Nu transportaţi aparatul răsturnat. În cazul transportului aparatului pe, sau într-un vehicol, asiguraţi-l ca să nu alunece. Transportaţi aparatul numai cu rezervorul de combustibil gol. Capacul rezervorului de combustibil trebuie să fie bine închis. Aparate cu ghidon rabatabil:Schiţa 10 Pentru a ocupa mai puţin loc, puteţi să rabataţi ghidonul. Lucrări de întreţinere/ Curăţarea aparatului Pericol Pentru evitarea unor accidente, înainte de efectuarea tuturor lucrărilor la acest aparat – opriţi motorul, – se scoate cheia de aprindere (dacă există), – aşteptaţi pâna când toate componentele aflate în mişcare se opresc şi motorul s-a răcit, – trageţi fişa bujiei de pe bujie pentru a evita o pornire accidentală, – îndepărtaţi acumulatorul de pornire de la motor, – respectaţi instrucţiunile suplimentare de protecţie din cartea tehnică a motorului. Pericol Pentru a evita accidentele datorită dispozitivului de tăiere, toate lucrările la acesta, cum ar fi înlocuirea sau ascuţirea cuţitelor, se vor efectua numai de către unităţi autorizate (sunt necesare scule speciale). Momentul de rotaţie pentru strângerea şurubului cuţitului: – 51–68 Nm (maşini de tăiat iarbă cu carcasă din oţel) – 36–44 Nm (maşini de tăiat iarbă cu carcasă din material plastic) Atenţie! Pentru a evita defectarea motorului prin scurgeri de ulei sau de combustibil, înclinaţi aparatul întotdeauna astfel încât bujia să fie îndreptată în sus. Lucrări de întreţinere Atenţie! Respectaţi instrucţiunile de întreţinere din cartea tehnică a motorului. La sfârşitul sezonului prezentaţi aparatul la o unitate autorizată spre a fi verificat şi a se efectua lucrările de întreţinere. Orice reparaţie trebuie să fie făcută numai de către un atelier de specialitate. Atenţie! Pericol de poluare datorită uleiului de motor. După efectuarea schimbului de ulei, predaţi uleiul uzat la un centru de colectare sau unei firme specializate pentru reciclarea acestuia. Pericol de poluare datorită bateriilor/acumulatoarelor. Nu aruncaţi baterii/acumulatoare la resturi menajere. Predaţi bateriile/ acumulatoarele uzate la centrul de desfacere sau unei firme specializate pentru aceasta. Demontaţi bateriile/acumulatoarele înainte de predarea maşinii la fier vechi. IndicaţieAveţi în vedere intervalele de control şi de întreţinere din manualul motorului.În funcţie de model aparatul dvs. este dotat cu un indicator electronic de întreţinere (Schiţa13). Acordaţi atenţie indicatorului de întreţinere, suplimentar faţă de instrucţiunile de întreţinere scrise. Deservirea precum şi alte informaţii le găsiţi în instrucţiunea separată de deservire, care este anexată indicatorului de întreţinere. Înainte de fiecare utilizare Verificaţi nivelul uleiului, iar în caz de nevoie adăugaţi ulei. Verificaţi dacă legăturile prin înşurubare sunt fixe, în caz de nevoie strângeţi-le. Verificaţi dispozitivele de siguranţă.

!Româneşte Instrucţiuni de utilizare Maşină de cosit cu motor cu ardere internă

Îndepărtaţi corpurile străine şi murdăriile din compartimentul bateriei de la motor cu cârpa şi peria. Controlaţi punctul de angrenare al ambreiajului: (numai la aparatele cu roţi motrice) – Aparatul cu motorul pornit şi dispozitivul de angrenare decuplat, nu are voie să se deplaseze înainte. – Aparatul cu motorul pornit şi dispozitivul de angrenare cuplat, trebuie să se deplaseze înainte. Schiţa 15 În caz de nevoie reglaţi punctul de intervenţie cu moleta/piuliţa de reglare de pe maneta de acţionare cu roată (în funcţie de execuţie pe partea de jos a consolei de contact) sau cablul de pornire. Indicaţie La anumite modele nu există posibilitate de reglare. După primele 2–5 ore de funcţionare Schimbaţi uleiul, vezi „Instrucţiunile de utilizare pentru motor”. După fiecare cosire sau când este necesar Încărcaţi bateria. O dată pe sezon Schimbaţi uleiul, vezi „Instrucţiunile de utilizare pentru motor”. Ungeţi articulaţiile şi arcul de torsiune al clapetei de evacuare. La sfârşitul sezonului prezentaţi aparatul la o unitate autorizată spre a fi verificat şi a se efectua lucrările de întreţinere. Daţi acumulatorul şi aparatul de încărcare la verificare regulată (cel puţin 1x pe an) la un atelier de specialitate. Curăţarea aparatului Atenţie! Curăţaţi aparatul după fiecare utilizare. Un aparat necurăţat poate avea ca urmare defecte de material sau de funcţionare. Nu folosiţi curăţitoare de înaltă presiune pentru curăţare. Curăţarea suportului de retenţie (numai la aparate cu suport de retenţie) Cel mai simplu este să curăţaţi suportul de retenţie imediat după ce aţi cosit. Demontaţi suportul de retenţie pentru iarbă şi goliţi-l. Suportul de retenţie se poate spăla sub un jet puternic de apă (cu furtunul de apă pentru grădină). Înainte de o nouă utilizare lăsaţi suportul de retenţie să se usuce bine. Curăţarea cositoarei Pericol În timpul efectuării de lucrări la dispozitivul de tăiere vă puteţi accidenta. Pentru a vă proteja, purtaţi mânuşi de protecţie. Atenţie! Pentru a evita defectarea motorului prin scurgeri de ulei sau de combustibil, înclinaţi aparatul întotdeauna astfel încât bujia să fie îndreptată în sus. Nu stropiţi aparatul cu apă, deoarece părţile electrice se pot deterioara. Protejaţi acumulatorul şi aparatul de încărcare de umiditate. Pe cât posibil, curăţaţi aparatul imediat după ce aţi cosit. Curăţaţi compartimentul bateriei la motor Îndepărtaţi corpurile străine şi murdăriile din compartimentul bateriei de la motor cu cârpa şi peria. Aparate fără sistem de spălare a capacului: Curăţaţi incinta de tăiere şi clapeta de evacuare cu o perie, o măturice sau o cârpă. Aşezaţi aparatul pe roţi şi îndepărtaţi toate resturile de iarbă şi murdărie vizibile. Aparate cu sistem de spălare a capacului: Schiţa 14 Cositoarele de iarbă cu sistem de spălare a capacului sunt dotate cu un racord de apă. Cu acesta pot fi spălate resturile de iarbă de pe partea de jos a capacului cositoarei şi pot fi evitate depunerile de chimicale corozive. După cosire se va proceda după cum urmează: Aşezaţi aparatul pe o suprafaţă plană fără grohotiş, pietre ş.a.m.d. Indicaţie Canalul de evacuare nu trebuie îndreptat spre case, garaje şi altele asemănătoare. Montaţi un adaptor de furtun obişnuit din comerţ (opţional în volumul de livrare) pe un furtun de apă şi racordaţi-l la racordul de apă al capacului cositoarei. Deschideţi apa. Porniţi motorul şi lăsaţi-l să meargă câteva minute. Opriţi motorul şi îndepărtaţi furtunul de apă de aparat. După terminarea procesului de curăţare: Porniţi motorul şi lasaţi-l să meargă câteva minute, pentru a usca partea de jos a capacului cositoarei. Opriţi motorul. !Instrucţiuni de utilizare – Maşină de cosit cu motor cu ardere internă Româneşte

Depozitarea Pericol de explozie şi de incendiu. Nu depozitaţi niciodată aparatul cu rezervorul alimentat cu combustibil (benzină) în încăperi unde vaporii de combustibil pot veni în contact cu foc deschis sau scântei. Atenţie! Defecţiuni de material la aparat. – Depozitaţi aparatul (cu motorul răcit) numai în încăperi curate şi uscate. – În cazul unei depozitări mai îndelungate, de ex. pe timpul iernii, feriţi aparatul de îngheţ. – Depozitaţi acumulatorul şi aparatul de încărcare într-un loc răcoros şi uscat. – Protejaţi acumulatorul şi aparatul de încărcare de umiditate, ploaie, zăpadă sau îngheţ. După sezonul de vară sau în cazul depozitării pe mai mult de o lună: Goliţi rezervorul de benzină într- un recipient adecvat şi urmaţi instrucţiunile din „Instrucţiunile de utilizare pentru motor”. Atenţie! Nu goliţi rezervorul de combustibil în încăperi închise. Curăţaţi aparatul şi suportul de retenţie pentru iarbă. Pentru a proteja aparatul contra ruginei, ştergeţi piesele metalice cu o cârpă muiată în ulei (fără conţinut de răşini) sau utilizaţi un spray cu ulei. Încărcaţi acumulatorul. Condiţii de garanţie În fiecare ţară sunt valabile condiţiile de garanţie editate de societatea noastră sau de importator. În timpul perioadei de garanţie defecţiunile datorate unui defect de material sau de fabricaţie se vor repara în mod gratuit. În cazul producerii unei defecţiuni care se încadrează în garanţie, vă rugăm să vă adresaţi centrului de desfacere sau celei mai apropiate unităţi autorizate. Informaţii referitoare la motor Producătorul motorului este răspunzător pentru toate problemele legate de motor referitoare la putere, măsurarea puterii, datele tehnice, garanţie şi întreţinere. În cartea tehnică a producătorului motorului aflată în dotare găsiţi informaţii suplimentare. Îndrumar de depanare Deseori defecţiunile cositoarei au cauze minore, pe care se recomandă să le cunoaşteţi şi care parţial pot fi remediate de dumneavoastră. Dacă nu sunteţi siguri, solicitaţi sprijinul centrului de desfacere. !Româneşte Instrucţiuni de utilizare Maşină de cosit cu motor cu ardere internă

Problema Cauza posibilă/cauzele posibile Ajutor Solicitaţi intervenţia unei unităţi specializate. Motorul nu porneşte. Maneta de acceleraţie nu este în poziţie corectă. Treceţi maneta de acceleraţie pe poziţia sau CHOKE (dacă motorul este rece). Treceţi maneta de acceleraţie pe poziţia /max. sau START (dacă motorul este cald). Cositoarea se află în iarbă înaltă. Deplasaţi cositoarea pe o suprafaţă cu iarbă scurtă. Rezervorul de combustibil este gol. Umpleţi rezervorul cu combustibil proaspăt şi curat. Fişa bujiei nu este fixată la loc. Montaţi fişa bujiei. Combustibilul este învechit sau impurificat. Goliţi rezervorul şi umpleţi-l cu combustibil nou. Filtrul de aer este îmbâcsit. Curăţaţi filtrul de aer. Acumulatorul nu este poziţionat corect Asezaţi acumulatotul corect în compartimentul bateriei şi lăsaţi-l să se fixeze. Bateria descărcată Încărcaţi acumulatorul cu aparatul din dotare. Cablul este defect. Verificaţi integritatea cablului electric. Acumulatorul este defect. Daţi acumulatorul la verificat într-un atelier de specialitate. Zgomote neobişnuite (cloncănit, zdrăngănit, clămpănit). Şuruburi, piuliţe sau alte elemente de fixare nu sunt bine strânse. Fixaţi componentele în cauză. Dacă zgomotele continuă, adresaţi-vă unei unităţi specializate. Motorul este defect. Zdruncinături, vibraţii. Cuţitul este desprins. Solicitaţi strângerea şurubului cuţitelor la o unitate specializată. Cuţitele sunt deteriorate. Solicitaţi schimbarea cuţitelor la o unitate specializată. Cuţitele nu sunt bine echilibrate. Solicitaţi echilibrarea sau schimbarea cuţitelor la o unitate specializată. Motorul nu este bine fixat. Solicitaţi fixarea motorului la o unitate specializată. Tăietură necurată sau turaţia scade. Iarba este prea înaltă. Reglaţi o înălţime de tăiere mai mare; eventual cosiţi de două ori. Rămâne iarbă pe jos sau colectorul de iarbă nu se umple. Iarba este prea umedă. Lăsaţi gazonul să se usuce. Sistemul de evacuare este înfundat. Opriţi motorul, desfundaţi sistemul de evacuare. Cuţitele sunt tocite. Solicitaţi schimbarea sau ascuţirea cuţitelor la o unitate specializată. Puterea motorului este prea mică. Cosiţi mai des, reglaţi înălţimea de tăiere mai mare. Suportul de retenţie este plin. Opriţi motorul, goliţi suportul de retenţie. Suportul de retenţie este înfundat. Opriţi motorul, desfundaţi fantele suportului de retenţie. Sistemul de antrenare a roţilor nu funcţionează. Cureaua trapezoidală este ruptă sau angrenajul de transmisie este defect. Solicitaţi înlocuirea pieselor deteriorate la o unitate specializată. Cablul de tracţiune/cablul Bowden este rupt. Solicitaţi înlocuirea pieselor deteriorate la o unitate specializată.Navodila za uporabo – kosilnica z bencinskim motorjem Slovensko
