BEDIENUNGSANLEITUNG A 530 A SP HW IS Wolf Garten

• Inhaltsverzeichnis Zu Ihrer Sicherheit p. 24
• Montieren p. 26
• Bedienen p. 26
• Tips zur Rasenpflege p. 29
• Transportieren p. 30
• Warten/Reinigen p. 30
• Stillegen p. 31
• Garantie p. 31
• Information zum Motor p. 31
• Störungen erkennen und beheben Angaben auf dem Typenschild Diese Angaben sind sehr wichtig für die spätere Identifikation zur Bestellung von Geräte-Ersatzteilen und für den Kundendienst. Sie finden das Typenschild in der Nähe des Motors. Tragen Sie alle Angaben auf dem Typenschild Ihres Gerätes in das nachfolgende Feld ein. Diese und weitere Angaben zum Gerät finden Sie auf der separaten CE-Konformitätserklärung, die ein Bestandteil dieser Betriebsanleitung ist. Bildliche Darstellungen Bildseiten am Anfang der Bedienungsanleitung ausklappen. In dieser Bedienungsanleitung werden verschiedene Modelle beschrieben. Grafische Darstellungen können im Detail vom erworbenen Gerät abweichen. Zu Ihrer Sicherheit Gerät richtig verwenden Dieses Gerät ist ausschließlich bestimmt – zur Verwendung entsprechend der in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweise; – zum Mähen von Rasenflächen des Haus- und Freizeitgartens. Jeder andere Gebrauch ist nicht bestimmungsgemäß. Der nicht bestimmungsgemäße Gebrauch hat den Verfall der Garantie und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge. Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum. Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. Sicherheits- und Bedienhinweise beachten Lesen Sie, als Benutzer dieses Gerätes, diese Betriebsanleitung vor der ersten Anwendung sorgfältig durch. Handeln Sie danach und bewahren Sie diese für spätere Anwendung auf. Erlauben Sie niemals Kindern oder anderen Personen, die diese Bedienungs- anleitung nicht kennen, das Gerät zu benutzen. Geben Sie die Bedienungsan- leitung bei einem Besitzerwechsel mit dem Gerät weiter. Allgemeine Sicherheits- hinweise In diesem Abschnitt finden Sie allgemeine Sicherheitshinweise. Warnhinweise, die sich speziell auf einzelne Geräteteile, Funktionen oder Tätigkeiten beziehen, finden Sie an der jeweiligen Stelle dieser Anleitung. Sicherheitshinweise und Anweisungen zum Motor, Akku und Akkuladegerät finden Sie im mitgeliefertem Motorenhandbuch. Vor der Arbeit mit dem Gerät Personen, die das Gerät benutzen, dürfen nicht unter dem Einfluss von Rauschmitteln, wie z. B. Alkohol, Drogen oder Medikamenten stehen. Personen unter 16 Jahren dürfen das Gerät nicht bedienen oder sonstige Arbeiten, wie z. B. Warten, Reinigen, Einstellen, an dem Gerät ausführen – örtliche Bestimmungen können das Mindestalter der Benutzer festlegen. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät spielen. Machen Sie sich vor Arbeitsbeginn mit allen Einrichtungen und Betätigungselementen sowie mit deren Funktionen vertraut. Lagern Sie Kraftstoff nur in dafür zugelassenen Behältern und nie in der Nähe von Heizquellen (z. B. Öfen oder Warmwasser- speichern). Tanken Sie das Gerät nur im Freien. Tanken Sie das Gerät nie bei laufendem oder heißem Motor. Tauschen Sie beschädigten Auspuff, Tank oder Tankdeckel aus. Prüfen Sie vor Gebrauch, – ob die Grasfangeinrichtung funktioniert und die Auswurf- klappe richtig schließt. Beschädigte, verschlissene oder fehlende Teile umgehend ersetzen.Betriebsanleitung – Rasenmäher mit Verbrennungsmotor Deutsch – ob Schneidwerkzeuge, Befesti-gungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Teile von einer Fachwerkstatt nur satzweise austauschen lassen, um Unwuchten auszuschließen.Das mitgelieferte Ladegerät ist ausschließlich zum Laden des im Gerät verwendeten Akkus bestimmt. Der Akku darf nur von diesem Ladegerät geladen werden.Ersatzteile und Zubehör müssen den vom Hersteller festgelegten Anforderungen entsprechen. Verwenden Sie daher nur Original-ersatzteile und Originalzubehör oder die vom Hersteller zugelasse-nen Ersatzteile und Zubehörteile.Reparaturen ausschließlich von einer Fachwerkstatt ausführen lassen. Während der Arbeit mit dem Gerät Bei Arbeiten mit oder an dem Gerät müssen Sie eine entsprechende Arbeitskleidung tragen, wie beispielsweise:– Sicherheitsschuhe,– lange Hosen,– enganliegende Kleidung,– Gehörschutz,– Schutzbrille.Alle Sicherheitseinrichtungen müssen immer vollständig und in einwandfreiem Zustand am Gerät angebracht sein. An den Sicherheitseinrichtungen keine Veränderungen vornehmen.Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und angelieferten technischen Zustand.Verändern Sie niemals die werksseitig voreingestellten Motoreinstellungen.Vermeiden Sie offenes Feuer, Funkenbildung und rauchen Sie nicht. Vor allen Arbeiten an diesem Gerät Zum Schutze vor Verletzungen vor allen Arbeiten (z. B. Wartungs- und Einstellarbeiten) und Transport (z. B. heben oder tragen) an diesem Gerät– den Motor abstellen,– den Zündschlüssel (falls vorhanden) abziehen,– abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist,– den Zündkerzenstecker am Motor ziehen, um ein versehentliches Starten des Motors zu verhindern,– den Startakku vom Motor entfernen,– die zusätzlichen Sicherheits-hinweise im Motorenhandbuch beachten. Nach der Arbeit mit dem Gerät Verlassen Sie das Gerät nie, ohne den Motor abzustellen und – falls vorhanden – den Zündschlüssel abzuziehen. Sicherheitseinrichtungen Bild 1 Gefahr Benutzen Sie niemals ein Gerät mit beschädigten oder ohne ange- baute Sicherheitseinrichtungen. Sicherheitsbügel (1) Der Sicherheitsbügel dient Ihrer Sicherheit, um Motor und Schneid-werk im Notfall sofort zu stoppen. Es darf nicht versucht werden, seine Funktion zu umgehen. Auswurfklappe (2) oder Prallschutz (3) Die Auswurfklappe/der Prallschutz schützt Sie vor Verletzungen durch das Schneidwerk oder heraus-geschleuderte feste Gegenstände. Das Gerät darf nur mit Auswurfklappe oder Prallschutz betrieben werden. Symbole am Gerät Am Gerät finden Sie verschiedene Symbole als Aufkleber. Nachfolgend die Erklärung der Symbole:Achtung! Vor Inbetriebnahme Bedienungsanleitung lesen!Dritte aus dem Gefahrenbereich fernhalten!Motor ausschalten und Zündschlüssel ziehen vor allen Arbeiten am Gerät und bevor Sie das Gerät verlassen.Zusätzliche Hinweise im Kapitel „Zu Ihrer Sicherheit“ beachten.Vor Arbeiten an den Schneidwerkzeugen den Zündkerzen-stecker ziehen!Finger und Füße von den Schneidwerk-zeugen fernhalten! Vor dem Einstellen oder Säubern des Gerätes oder vor dem Prüfen das Gerät ausschalten und den Zündkerzenstecker ziehen.Verletzungsgefahr – nur mit angebautem Prallschutz arbeiten.Verletzungsgefahr – nur mit angebautem Heckbügel arbeiten. p. 31

!Deutsch Betriebsanleitung – Rasenmäher mit Verbrennungsmotor

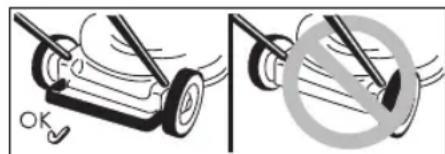

Verletzungsgefahr – nur mit angebautem Auswurf arbeiten. Halten Sie diese Symbole am Gerät immer in einem lesbaren Zustand. Symbole in der Anleitung In dieser Anleitung werden Symbole verwendet, die Gefahren anzeigen oder wichtige Hinweise kennzeichnen. Hier die Erklärung der Symbole: Gefahr Sie werden auf Gefahren hingewie- sen, die mit der beschriebenen Tätigkeit zusammenhängen und bei der eine Gefährdung von Personen besteht. Achtung Sie werden auf Gefahren hingewie- sen, die mit der beschriebenen Tätigkeit zusammenhängen und die einen Schaden am Gerät nach sich ziehen können. Hinweis Kennzeichnet wichtige Informatio- nen und Anwendungstipps. Montieren Die Montage des Gerätes wird auf einem separatem Beiblatt in Bildern dargestellt. Entsorgungshinweis Anfallende Verpackungsreste, Altgeräte usw. entsprechend den örtlichen Vorschriften entsorgen. Bedienen Beachten Sie auch die Hinweise im Motorenhandbuch. Gefahr Unfall – Personen, insbesonders Kinder, oder Tiere dürfen beim Mähen nie in der Nähe des Gerätes sein. Verletzungsgefahr durch herausgeschleuderte Steine oder andere Gegenstände. Sturz – Führen Sie das Gerät nur im Schrittempo. – Seien Sie besonders vorsichtig, wenn Sie rückwärts mähen und das Gerät zu sich ziehen. – Beim Mähen an steilen Hängen kann das Gerät kippen und Sie können sich verletzen. Mähen Sie quer zum Hang, niemals auf- und abwärts. Mähen Sie nicht an Hängen mit einer Neigung von mehr als 20%. – Seien Sie besonders vorsichtig beim Ändern der Fahrtrichtung und achten Sie immer auf einen guten Stand. – Es besteht Verletzungsgefahr beim Mähen in Grenzbereichen. Mähen in der Nähe von Rändern, Hecken oder steilen Abhängen ist gefährlich. Halten Sie beim Mähen den Sicherheitsabstand ein. – Beim Mähen von feuchtem Gras kann das Gerät durch verminder- te Bodenhaftung rutschen und Sie können stürzen. Mähen Sie nur, wenn das Gras trocken ist. – Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung. Verletzung – Der durch die Führungsholme vorgegebene Sicherheits- abstand zum umlaufenden Werkzeug ist stets einzuhalten. – Der Arbeitsbereich des Bedieners befindet sich während des Betriebs hinter dem Führungsholm. – Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. – Benutzen Sie das Gerät nicht bei schlechten Witterungs- bedingungen, wie z. B. Regen- oder Gewittergefahr. – Stoppen Sie den Motor und warten Sie den Stillstand des Schneidwerkzeugs ab: – bevor Sie das Gerät kippen, – zum Transport über andere Flächen als Gras, – Motor abstellen und um ein versehentliches Starten des Motors zu verhindern: Zündschlüssel (falls vorhanden) abziehen, Startakku vom Motor entfernen, Motor abkühlen lassen und Zündkerzenstecker ziehen, – bevor Sie Verstopfungen und Blockierungen im Auswurf beseitigen, – bevor Sie den Rasenmäher überprüfen, reinigen, einstellen oder Arbeiten an dem Gerät durchführen, – wenn ein Fremdkörper getroffen wurde. Rasenmäher auf Schäden untersuchen und bei Schäden Fachwerkstatt aufsuchen, – falls das Gerät anfängt unge- wöhnlich stark zu vibrieren. Überprüfen Sie das Gerät sofort. – Heben oder tragen Sie niemals ein Gerät mit laufendem Motor. – Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Gegen- stände, die erfasst und wegge- schleudert werden können. – Wird ein Fremdkörper (z. B. Stein) vom Schneidwerkzeug getroffen oder falls das Gerät anfängt ungewöhnlich zu vibrieren: Motor sofort abstellen. Gerät vor dem weiteren Betrieb von einer Fachwerkstatt auf Schäden untersuchen lassen. – Bei Sichelmähern nie vor Grasauswurföffnungen stellen.

!Betriebsanleitung – Rasenmäher mit Verbrennungsmotor Deutsch

Geräte mit Grasfang: – Beim Abnehmen des Gras- fanges können Sie sich oder andere durch herausgeschleu- dertes Mähgut oder Fremdkörper verletzen. Entleeren Sie den Grasfang nie bei laufendem Motor. Schalten Sie das Gerät ab. Erstickungsgefahr durch Kohlenmonoxyd. Lassen Sie den Verbrennungs- motor nur im Freien laufen. Explosion und Brandgefahr – Benzindämpfe sind explosiv, und Benzin ist hochgradig entflammbar. – Füllen Sie Kraftstoff ein, bevor Sie den Motor starten. Halten Sie den Tank bei laufendem oder bei noch heißem Motor geschlossen. – Kraftstoff nur nachfüllen bei abgeschaltetem und abgekühltem Motor. Vermeiden Sie offenes Feuer, Funkenbildung und rauchen Sie nicht. Tanken Sie das Gerät nur im Freien. – Falls Kraftstoff übergelaufen ist, den Motor nicht starten. Gerät von der kraftstoffverschmutzten Fläche entfernen und warten, bis sich die Kraftstoffdämpfe verflüchtigt haben. – Um Brandgefahr zu vermeiden, halten Sie bitte folgende Teile frei von Gras oder austretendem Öl: – Motor – Auspuff – Batterien/Akkus – Benzintank. Stolpergefahr – Führen Sie das Gerät nur im Schrittempo. Achtung Schäden am Gerät – Steine, herumliegende Äste oder ähnliche Gegenstände können zu Schäden am Gerät und der Funktionsweise führen. Entfernen Sie feste Gegen- stände vor jedem Einsatz aus dem Arbeitsbereich. – Betreiben Sie das Gerät nur in einwandfreiem Zustand. Führen Sie vor jedem Betreiben eine Sichtprüfung durch. Kontrollieren Sie besonders Sicherheitsein-richtungen, Bedienelemente und Schraubverbindungen auf Beschädigungen und festen Sitz. Ersetzen Sie die beschädigten Teile vor dem Betreiben. – Niemals einen Akku verwenden, der verformt, fallen gelassen oder beschädigt ist. – Akku und Ladegerät keinem Regen oder Feuchtigkeit aussetzen. Betriebszeiten Beachten Sie die nationalen/ kom- munalen Vorschriften bezüglich der Benutzungszeiten (ggf. bei Ihrer zuständigen Behörde erfragen). Positionsangaben Bei Positionsangaben am Gerät (z. B. links, rechts) gehen wir immer vom Führungsholm gesehen in Arbeitsrichtung des Gerätes aus. Vor der ersten Inbetriebnahme Motoröl einfüllen Achtung Das Gerät wird aus Transport- gründen ohne Motorenöl ausgeliefert. Daher vor der ersten Inbetrieb- nahme Motorenöl einfüllen, siehe Motorenhandbuch. Akku laden (Geräte mit Elektrostart) Beachten und befolgen Sie alle Hinweise und Informationen bezüglich Akku und Ladegerät aus dem Motorenhandbuch. Gefahr von Verätzung/ Vergiftung In Extremfällen muss mit dem Austreten von Flüssigkeiten oder Gasen gerechnet werden. Stromschlaggefahr Überprüfen Sie das Ladegerät vor jedem Gebrauch auf äußerliche Beschädigungen. Benutzen Sie niemals ein beschädigtes oder fallen gelassenes Ladegerät. Achtung – Vergewissern Sie sich, dass das Netz entsprechend den Angaben auf dem Typenschild des Ladegeräts mit 220–230 V und 50 Hz betrieben wird. – Akku und Ladegerät vor Feuchtigkeit, Regen, Schnee sowie Frost schützen. – Akku nur in gut belüfteten und trockenen Räumen laden. – Ladegerät nach Entnahme des Akkus vom Netz trennen. – Niemals Gegenstände in die Kontakte des Akkus stecken. – Vor allen Arbeiten am Ladegerät ist dieses vom Netz zu trennen. – Akku und Ladegerät nicht öffnen. Alle Arbeiten an Akku und Lade- gerät von einer Fachwerkstatt ausführen lassen. Bild 2 Vor dem ersten Gebrauch des Gerätes den Akku ca. 1 Stunde laden. Nur das im Lieferumfang enthaltene Ladegerät verwenden. Hinweis Umfangreiche Informationen bezüglich Ladevorgang und Akku- zustandsanzeige entnehmen Sie dem Motorenhandbuch. Entsorgungshinweis für das Ladegerät Das Ladegerät unterliegt den Entsorgungsvorschriften für Elektrogeräte. Beachten Sie die örtlichen Vorschriften. Einstellarbeiten vor jedem Betreiben Verletzungsgefahr Vor allen Arbeiten an diesem Gerät – Motor abstellen, – Zündschlüssel (falls vorhanden) ziehen, – Abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind; der Motor muss abgekühlt sein, – Zündkerzenstecker am Motor ziehen, um ein versehentliches Starten des Motors zu verhindern, – Startakku vom Motor entfernen.

!Deutsch Betriebsanleitung – Rasenmäher mit Verbrennungsmotor

Grasfang einhängen (nur bei Geräten mit Grasfang) Bild 11 Auswurfklappe anheben und Grasfang einhängen. Schnitthöhe einstellen Achtung Schnitthöhe bei unebenem Gelände so wählen, dass das Schneidmesser niemals mit dem Erdreich in Kontakt kommt. Bild 3 Schnitthöhe des Grases nach Wunsch einstellen. Einstellmöglichkeit (je nach Modell) von ca. 3 cm bis maximal 9 cm. Hinweis Bei Geräten mit Einzelrad- verstellung alle Räder auf die gleiche Höhe einstellen. Modell A Räder in gewünschter Position befestigen. Modell B Lasche ziehen und in gewünschter Position einrasten. Modell C Hebel der Zentralhöhen- verstellung vor- oder zurück- schieben und in gewünschter Position einrasten. Vorderräder verriegeln (nur Geräte mit verriegelbaren Vorderrädern) Bild 4 Räder zum Geradeausfahren verriegeln – Räder nach vorne stellen und Bügel ins große Loch. Räder frei beweglich – Bügel ins kleine Loch. Tanken und Ölstand prüfen Benzin, bleifrei tanken (siehe Motorhandbuch). Kraftstofftank höchstens bis 2 cm unter der Unterkante des Einfüllstutzens füllen. Kraftstofftank fest verschließen. Ölstand prüfen, bei Bedarf nachfüllen (siehe Motorenhandbuch). Batteriefach am Motor reinigen Fremdkörper und Verschmut- zungen am Batteriefach mit Lappen und Bürste entfernen. Motor starten Bild 5 Gefahr Zum Schutz vor Verletzungen, – den Motor nicht starten, wenn Sie vor dem Auswurf stehen; – Hände und Füße vom Schneidwerk fernhalten; – bringen Sie niemals Hände, Füße oder andere Körperteile in die Nähe sich drehender Teile. Halten Sie sich immer entfernt von dem Auswurf. Bevor Sie den Motor starten, kuppeln Sie alle Schneid- werkzeuge und Antriebe aus. Das Gerät beim Starten nicht kippen. Gerät auf einer ebenen Fläche mit möglichst kurzem oder wenig Gras abstellen. Hinweise zum Motor – Beachten Sie die Informationen im Motorenhandbuch. – Einige Modelle haben keinen Gashebel, die Drehzahl wird automatisch eingestellt. Der Motor läuft immer mit optimaler Drehzahl. Startakku in das Batteriefach am Motor einsetzen, bis er einrastet – Bild 5A. Benzinhahn öffnen (falls vorhanden). Gashebel (falls vorhanden) auf /max stellen – Bild 5B. Hinter dem Gerät stehend – Sicherheitsbügel drücken und halten – Bild 5C. Zündschlüssel am Führungs- holm betätigen, bis der Motor anspringt (Startversuch max. 5 Sekunden, vor dem nächsten Versuch mind. 1 Minute warten) – Bild 5C. Wenn der Motor läuft: Nach dem Starten des Motors den Gashebel (falls vorhanden) zwischen /max und /min schieben, um den Motor kurz warmlaufen zu lassen. Zum Rasenmähen den Gas- hebel (falls vorhanden) auf Vollgas stellen. Hinweis Weitere Informationen bezüglich der Bedienung des Motors können Sie dem Motorenhandbuch entnehmen. Motor stoppen Bild 7 Gashebel (falls vorhanden) in Stellung /min. Sicherheitsbügel loslassen. Der Motor und das Schneidwerkzeug stoppen nach kurzer Zeit. Mit dem Gerät arbeiten Radantrieb ein-/ausschalten (nur bei Geräten mit Radantrieb) Bild 6A, B, C Radantrieb einschalten

Hebel/Bügel ziehen und halten. Radantrieb ausschalten

Hebel/Bügel loslassen. Hinweis für Geräte entsprechend Bild 6C Zum Ein-/Ausschalten können sowohl der linke als auch der rechte Hebel bzw. auch beide Hebel zusammen benutzt werden. Hinweis Konstruktiv bedingt kann es vor- kommen, dass bei Zurückziehen des Gerätes die Hinterräder einen erhöhten Widerstand aufweisen. Dabei handelt es sich nicht um einen Fehler des Gerätes, sondern um ein technisch bedingtes Verhalten. Abhilfe (je nach Modell): Gerät ohne gezogenen Antriebsbügel zunächst ein wenig vorwärts schieben, anschließend rückwärts. !Betriebsanleitung – Rasenmäher mit Verbrennungsmotor Deutsch

Antriebsgeschwindigkeit des Radantriebs verändern (je nach Ausführung) Achtung Schäden am Gerät Einstellung nur bei laufendem Motor vornehmen. Bild 6D, E Mit kleinem Hebel zwischen verschiedenen Geschwindig- keitsstufen wählen (1/min/ und 4/max/ ). Bild 6F, G Mit Hebel zwischen Geschwindigkeitsstufen wählen (1/min/ und 4/max/ ). Hinweis Technisch bedingt kann es vorkommen, dass sich die Geschwindigkeit bei stehendem Gerät nur schwer verändern lässt. Abhilfe: Antriebsbügel ziehen und Geschwindigkeitsstufe wählen. Grasfang abnehmen und entleeren (bei Geräten mit Grasfang) Bild 11 Wenn Schnittgut am Boden liegen- bleibt oder die Füllstandsanzeige (optional, Bild 12) anzeigt, dass der Korb voll ist: Sicherheitsbügel loslassen und warten, bis der Motor steht. Auswurfklappe anheben und Grasfang aushängen. Inhalt ausleeren. Ohne Grasfang arbeiten Wenn Sie den Grasfang abnehmen, klappt die Auswurfklappe nach unten. Beim Arbeiten ohne Grasfang wird das Schnittgut direkt nach unten ausgeworfen. Umrüsten zum Mulchen (bei Geräten mit optionalem Mulchzubehör) Geräte mit Heckauswurf: Bild 8A Auswurfklappe anheben. Grasfang abnehmen. Mulch-Keil einsetzen (je nach Modell). Auswurfklappe ablassen. Hinweis Modelle mit integrierter Mulchfunktion benötigen keinen separaten Mulchkeil – diese Funktion übernimmt eine speziell geformte Heckklappe (Bild 8B). Geräte mit Seitenauswurf: Bild 9 Prallschutz/Mulchverschluss an Stelle des Seitenauswurfs montieren (Bild 9A) oder Seitenauswurf entfernen – Prallschutz/Mulchverschluss schließt automatisch (Bild 9B). Geräte auf seitlichen Auswurf umrüsten (je nach Ausführung) Wenn vorhanden: Grasfang abnehmen und Heckauswurfklappe ablassen. Prallschutz/Mulchverschluss anheben und Seitenauswurf montieren (Bild 9C). Nach dem Arbeitsende Zündschlüssel (falls vorhanden) abziehen. Abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist. Benzinhahn schließen (falls vorhanden – siehe Motorenhandbuch). Zündkerzenstecker am Motor ziehen. Grasfang entleeren. Startakku vom Motor entfernen – Bild 16. Akku bei Bedarf nachladen. Bild 17 Zum Prüfen des Akku-Lade- zustandes die Taste (1) am Akku drücken. Die LED (2) zeigen den ungefähren Ladezustand an. Bei einer blinkenden LED den Akku sofort laden. Hinweis Geräte nur mit abgekühltem Motor in geschlossenen Räumen abstellen. Tips zur Rasenpflege Einige Tips, damit Ihr Rasen gesund und gleichmäßig wächst. Mähen Rasen besteht aus verschiedenen Grasarten. Wenn Sie häufig mähen, wachsen verstärkt Gräser, die stark wurzeln und eine feste Grasnarbe bilden. Wenn Sie selten mähen, entwickeln sich verstärkt hochwachsende Gräser und andere Wildkräuter (z. B. Klee, Gänseblümchen). Die Normalhöhe eines Rasens liegt bei ca. 4–5 cm. Mähen sollte man nur

der Gesamthöhe; also bei 7–8 cm auf Normalhöhe schneiden. Den Rasen möglichst nicht kürzer als 4 cm schneiden, sonst schädigt man bei Trockenheit die Grasnarbe. Hoch gewachsenes Gras (z. B. nach dem Urlaub) etappenweise auf Normalhöhe mähen. Beim Mähen die Schneidbahnen immer etwas überlappen lassen. Mulchen (mit Zubehör) Das Gras wird beim Mähen in kleine Stücke (ca. 1 cm) geschnitten und bleibt liegen. Dem Rasen bleiben viele Nährstoffe erhalten. Für ein optimales Ergebnis muß der Rasen stets kurz gehalten werden, siehe auch Abschnitt „Mähen“. Nachfolgende Hinweise beim Mulchen beachten: – Kein nasses Gras mähen. – Nie mehr als 2 cm der Gesamtgraslänge abmähen. – Langsam fahren. – Maximale Motordrehzahl nutzen. – Schneidwerk regelmäßig reinigen.Deutsch Betriebsanleitung – Rasenmäher mit Verbrennungsmotor

Transportieren Kurze Strecken von Hand Gefahr Gegenstände können vom drehenden Schneidwerk erfasst und weggeschleudert werden und dadurch Schäden verursachen. Um das Gerät über andere Flächen als Gras zu bewegen, vorher den Motor stoppen. Mit einem Fahrzeug Gefahr Vor jedem Transport Motor stoppen und abkühlen lassen. Den Zündkerzenstecker ziehen. Transportieren Sie das Gerät nicht in gekippter Stellung. Sichern Sie das Gerät bei einem Transport auf oder in einem Fahrzeug ausreichend gegen unbeabsichtigtes Verrutschen. Gerät nur mit leerem Kraftstofftank transportieren. Tankdeckel muss fest verschlossen sein. Geräte mit klappbarem Holm:Bild 10 Zum leichteren Verstauen den Lenkerholm zusammenklappen. Warten/Reinigen Gefahr Zum Schutze vor Verletzungen vor allen Arbeiten an dem Gerät – den Motor abstellen, – Zündschlüssel (falls vorhanden) abziehen, – abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist, – den Zündkerzenstecker am Motor ziehen, um ein versehentliches Starten des Motors zu verhindern, – Startakku vom Motor entfernen, – die zusätzlichen Sicherheits- hinweise im Motorenhandbuch beachten. Gefahr Zum Schutze vor Verletzungen durch das Schneidwerk alle Arbeiten, wie auswechseln oder nachschleifen des Schneid- messers, nur durch eine Fach- werkstatt ausführen lassen (Spezialwerkzeuge erforderlich). Anzugsdrehmoment der Messerschraube: – 51–68 Nm (Rasenmäher mit Stahlgehäuse) – 36–44 Nm (Rasenmäher mit Kunststoffgehäuse) Achtung Kippen Sie das Gerät immer so, dass die Zündkerze nach oben zeigt, damit durch Kraftstoff oder Öl kein Motorschaden entsteht. Warten Achtung Beachten Sie die Wartungs- vorschriften im Motorenhandbuch. Lassen Sie das Gerät am Ende der Saison von einer Fachwerkstatt überprüfen und warten. Jegliche Reparaturen nur von einer Fachwerkstatt ausführen lassen. Achtung Umweltgefährdung durch Motorenöl. Geben Sie bei einem Ölwechsel anfallendes Altöl bei einer Altölsammelstelle oder einem Entsorgungsunternehmen ab. Umweltgefährdung durch Batterien/Akkus. Verbrauchte Batterien/Akkus gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien/ Akkus bei Ihrem Händler oder einem Entsorgungsunternehmen ab. Bauen Sie die Batterien/Akkus aus, bevor das Gerät verschrottet wird. HinweisBeachten Sie die Kontroll- und Wartungsintervalle im Motoren-handbuch.Je nach Modell ist ihr Gerät mit einer elektronischen Wartungs-anzeige ausgestattet (Bild 13). Beachten Sie die entsprechenden Wartungsanzeigen, zusätzlich zu den schriftlichen Wartungs-hinweisen. Bedienung sowie weitere Informationen entnehmen Sie bitte der separaten Bedienungsanleitung, die der Wartungsanzeige beiliegt. Vor jedem Betrieb Ölstand prüfen, bei Bedarf auffüllen. Schraubverbindungen auf festen Sitz prüfen, bei Bedarf festziehen. Sicherheitseinrichtungen prüfen. Fremdkörper und Verschmut-zungen vom Batteriefach am Motor mit Lappen und Bürste entfernen.Eingriffspunkt der Kupplung prüfen:(nur bei Geräten mit Radantrieb)– Bei laufendem Motor und ausgeschaltetem Radantrieb darf sich das Gerät nicht vorwärts bewegen.– Bei laufendem Motor und eingeschaltetem Radantrieb soll das Gerät vorwärts fahren.Bild 15 Bei Bedarf Eingriffspunkt mit Rändelrad/Stellmutter am Radantriebshebel (je nach Ausführung an der Unterseite der Schaltkonsole) oder Bowdenzug einstellen.HinweisBei einigen Modellen ist keine Einstellmöglichkeit vorhanden. Nach den ersten 2–5 Betriebsstunden Öl wechseln, siehe beiliegendes Motorenhandbuch. Nach jedem Mähen oder bei Bedarf Akku nachladen. Einmal pro Saison Öl wechseln, siehe beiliegendes Motorhandbuch. Gelenkpunkte und Drehfeder an der Auswurfklappe schmieren. Lassen Sie am Ende der Saison das Gerät von einer Fach-werkstatt überprüfen und warten.

!Betriebsanleitung – Rasenmäher mit Verbrennungsmotor Deutsch Lassen Sie Akku und Ladegerät regelmäßig (mind. 1x jährlich) von einer Fachwerkstatt überprüfen. Reinigen Achtung Reinigen Sie das Gerät nach jedem Betrieb. Ein nicht gereinigtes Gerät führt zu Material- und Funktions- schäden. Verwenden Sie zum Reinigen keinen Hochdruckreiniger. Grasfang reinigen (nur bei Geräten mit Grasfang)Am einfachsten ist die Reinigung direkt nach dem Mähen. Den Grasfang abnehmen und entleeren. Der Grasfang kann mit einem kräftigen Wasserstrahl (Garten-schlauch) gereinigt werden. Den Grasfang vor dem nächsten Benutzen gründlich trocknen lassen. Rasenmäher reinigen Gefahr Beim Arbeiten am Schneidwerk können Sie sich verletzen. Tragen Sie zu Ihrem Schutz Arbeitshandschuhe. Achtung Kippen Sie das Gerät immer so, daß die Zündkerze nach oben zeigt, damit durch Kraftstoff oder Öl kein Motorschaden entsteht. Das Gerät nicht mit Wasser ab- spritzen, da sonst elektrische Teile beschädigt werden können. Akku und Ladegerät vor Feuchtigkeit schützen. Reinigen Sie das Gerät möglichst immer direkt nach dem Mähen.Batteriefach am Motor reinigen Fremdkörper und Verschmut-zungen vom Batteriefach am Motor mit Lappen und Bürste entfernen.Geräte ohne Deckwaschsystem: Den Schneidraum und die Auswurfklappe mit Bürste, Handbesen oder Lappen reinigen. Das Gerät auf die Räder stellen und alle sichtbaren Gras- und Schmutzrückstände entfernen.Geräte mit Deckwaschsystem:Bild 14Rasenmäher mit Deckwaschsys-tem sind mit einem Wasseran-schluss ausgestattet. Damit können Grasreste von der Unterseite des Mähdecks abgespült und Ablage-rungen korrodierender Chemikalien verhindert werden. Nach dem Mähen wie folgt vorgehen: Gerät auf eine ebene Fläche, frei von Geröll, Steinen usw. stellen.HinweisAuswurfschacht darf nicht gegen Häuser, Garagen u. Ä. gerichtet sein. Einen handelsüblichen Schlauch-adapter (optional im Lieferumfang) an einen Wasserschlauch mon-tieren und am Wasseranschluss des Mähdecks anschließen. Wasser aufdrehen. Motor starten und einige Minuten laufen lassen. Motor stoppen und Wasser-schlauch vom Gerät entfernen.Nach Beendigung des Reinigungs-vorgangs: Motor starten und einige Minuten laufen lassen, um die Unterseite des Mähdecks zu trocknen. Motor stoppen. Stillegen Gefahr Explosions- und Brandgefahr. Lagern Sie das Gerät mit Kraftstoff (Benzin) im Tank niemals in Räumen, in denen Kraftstoff- dämpfe mit offenem Feuer oder Funken in Berührung kommen können. Achtung Materialschäden am Gerät. – Lagern Sie das Gerät (mit abge- kühltem Motor) nur in sauberen und trockenen Räumen. – Schützen Sie das Gerät bei längerer Lagerung, z. B. im Winter, gegen Rost. – Akku und Ladegerät an einem kühlen und trockenen Ort lagern. – Akku und Ladegerät vor Feuchtigkeit, Regen, Schnee sowie Frost schützen. Nach der Saison oder wenn das Gerät länger als einen Monat nicht benutzt wird: Kraftstoff in geeignetes Gefäß ablassen und Motor stillegen wie im Motorenhandbuch beschrieben. Achtung Kraftstoff nur im Freien ablassen. Gerät und Grasfang reinigen. Alle Metallteile zum Schutz vor Rost mit einem geölten Lappen (harzfreies Öl) abwischen oder mit Sprühöl einsprühen. Akku laden. Garantie In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an Ihrem Gerät im Rahmen der Gewähr-leistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung. Information zum Motor Der Motorhersteller haftet für alle motorbezogenen Probleme im Hinblick auf Leistung, Leistungs-messung, technische Daten, Gewährleistungen und Service. Nähere Informationen finden Sie in dem separat mitgelieferten Halter-/Bedienerhandbuch des Motor-herstellers. Störungen erkennen und beheben Störungen im Betrieb Ihres Rasenmähers haben oft einfache Ursachen, die Sie kennen sollten und zum Teil selbst beheben können. Im Zweifelsfall hilft Ihnen Ihr Fachhändler gerne weiter.

!Deutsch Betriebsanleitung – Rasenmäher mit Verbrennungsmotor

Problem Mögliche Ursache(n) Abhilfe Motor springt nicht an. Gashebel steht nicht richtig. Gashebel auf Stellung oder CHOKE (bei kaltem Motor). Gashebel auf Stellung /max. oder START (bei warmem Motor). Mäher steht in hohem Gras. Mäher auf eine Fläche mit niedrigem Gras stellen. Kein Kraftstoff im Tank. Tank mit sauberem, frischen Kraftstoff füllen. Zündkerzenstecker nicht aufgesteckt. Zündkerzenstecker aufstecken. Kraftstoff alt oder verschmutzt. Kraftstoff durch frischen ersetzen. Luftfilter verschmutzt. Luftfilter reinigen. Akku nicht richtig eingesetzt. Akku richtig in das Batteriefach am Motor einsetzen und einrasten lassen. Akku entladen. Akku mit mitgeliefertem Ladegerät laden. Leitung beschädigt. Prüfen, ob elektrische Leitung in Ordnung ist. Akku defekt. Akku von einer Fachwerkstatt überprüfen lassen. Ungewöhnliche Geräusche (Rappeln, Rasseln, Klappern). Schrauben, Muttern oder andere Befestigungsteile locker. Teile befestigen. Wenn die Geräusche bleiben: Fachwerkstatt aufsuchen. Erschütterungen, Vibrationen. Messer lose. Messerbefestigungsschraube in einer Fachwerkstatt anziehen lassen. Messer beschädigt. Messer in einer Fachwerkstatt austauschen lassen. Messer nicht richtig ausgewuchtet. Messer in einer Fachwerkstatt austauschen oder auswuchten lassen. Motorbefestigung locker. Motor in einer Fachwerkstatt befestigen lassen. Unsauberer Schnitt oder Drehzahl fällt ab. Gras zu hoch. Größere Schnitthöhe einstellen, notfalls zweimal mähen. Gras bleibt liegen oder Grasfang wird nicht voll. Gras zu feucht. Rasen abtrocknen lassen. Auswurf verstopft. Motor abstellen, Verstopfung beseitigen. Messer stumpf. Messer in einer Fachwerkstatt ersetzen oder nachschleifen lassen. Ungenügende Motorleistung. Öfter mähen, Schnitthöhe größer wählen. Grasfang voll. Motor abstellen, Grasfang entleeren. Grasfang verschmutzt. Motor abstellen, Luftschlitze im Grasfang reinigen. Radantrieb funktioniert nicht. Keilriemen gerissen oder Getriebe defekt. Beschädigte Teile in einer Fachwerkstatt ersetzen lassen. Seilzug/Bowdenzug gerissen. Beschädigte Teile in einer Fachwerkstatt ersetzen lassen.Gebruiksaanwijzing – Gazonmaaier met verbrandingsmotor Nederlands
