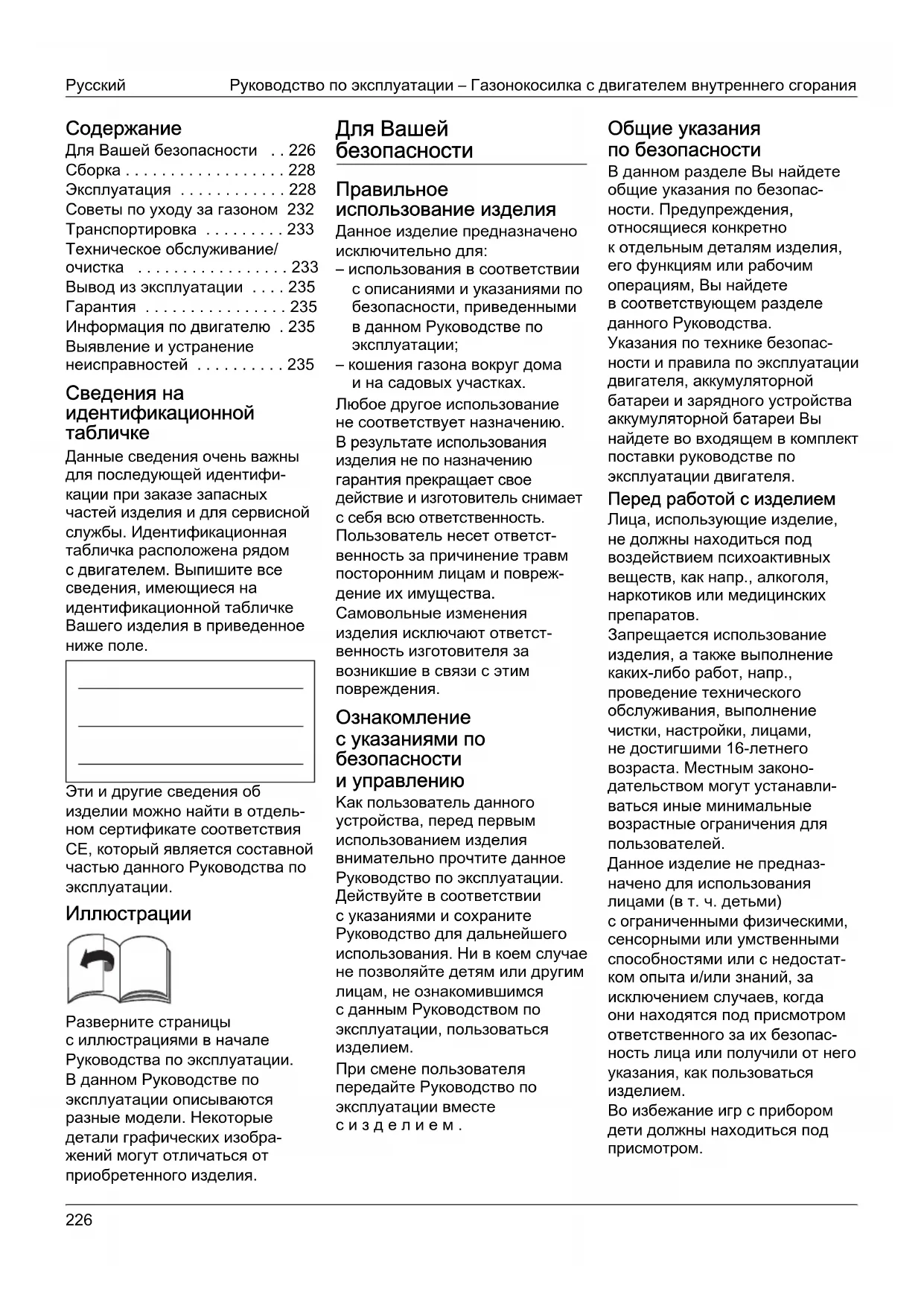

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A 530 A SP HW IS Wolf Garten

• Для Вашей безопасности p. 226
• Сборка p. 228
• Эксплуатация p. 228
• Советы по уходу за газоном 232 Транспортировка p. 233
• Техническое обслуживание/ очистка p. 233
• Вывод из эксплуатации p. 235
• Гарантия p. 235
• Информация по двигателю . 235 Выявление и устранение неисправностей Сведения на идентификационной p. 235

Данные сведения очень важны для последующей идентифи- кации при заказе запасных частей изделия и для сервисной службы. Идентификационная табличка расположена рядом с двигателем. Выпишите все сведения, имеющиеся на идентификационной табличке Вашего изделия в приведенное

Эти и другие сведения об изделии можно найти в отдель- ном сертификате соответствия СЕ, который является составной частью данного Руководства по эксплуатации. Иллюстрации Разверните страницы с иллюстрациями в начале Руководства по эксплуатации. В данном Руководстве по эксплуатации описываются разные модели. Некоторые детали графических изобра- жений могут отличаться от приобретенного изделия.

использование изделия Данное изделие предназначено исключительно для: – использования в соответствии с описаниями и указаниями по безопасности, приведенными в данном Руководстве по эксплуатации; – кошения газона вокруг дома и на садовых участках. Любое другое использование не соответствует назначению. В результате использования изделия не по назначению гарантия прекращает свое действие и изготовитель снимает с себя всю ответственность. Пользователь несет ответст- венность за причинение травм посторонним лицам и повреж- дение их имущества. Самовольные изменения изделия исключают ответст- венность изготовителя за возникшие в связи с этим повреждения. Ознакомление с указаниями по безопасности и управлению Kак пользователь данного устройства, перед первым использованием изделия внимательно прочтите данное Руководство по эксплуатации. Действуйте в соответствии с указаниями и сохраните Руководство для дальнейшего использования. Hи в коем случае не позволяйте детям или другим лицам, не ознакомившимся с данным Руководством по эксплуатации, пользоваться

При смене пользователя передайте Руководство по эксплуатации вместе

Общие указания по безопасности B данном разделе Bы найдете общие указания по безопас- ности. Предупреждения, относящиеся конкретно к отдельным деталям изделия, его функциям или рабочим операциям, Вы найдете в соответствующем разделе данного Руководства. Указания по технике безопас- ности и правила по эксплуатации двигателя, аккумуляторной батареи и зарядного устройства аккумуляторной батареи Вы найдете во входящем в комплект поставки руководстве по эксплуатации двигателя. Перед работой с изделием Лица, использующие изделие, не должны находиться под воздействием психоактивных веществ, как напр., алкоголя, наркотиков или медицинских препаратов. Запрещается использование изделия, а также выполнение каких-либо работ, напр., проведение технического обслуживания, выполнение чистки, настройки, лицами, не достигшими 16-летнего возраста. Местным законо- дательством могут устанавли- ваться иные минимальные возрастные ограничения для пользователей. Данное изделие не предназ- начено для использования лицами (в т. ч. детьми) с ограниченными физическими, сенсорными или умственными способностями или с недостат- ком опыта и/или знаний, за исключением случаев, когда они находятся под присмотром ответственного за их безопас- ность лица или получили от него указания, как пользоваться

Во избежание игр с прибором дети должны находиться под присмотром.Руководство по эксплуатации – Газонокосилка с двигателем внутреннего сгорания Русский

Перед началом работы озна-комьтесь со всеми приспособ-лениями и элементами управ-ления, а также с их функциями.Храните топливо только в разрешенных к использованию специальных канистрах и всегда вдали от источников тепла, (напр.: печей или водонагрева-телей). Заправляйте изделие только на открытом воздухе.Никогда не заправляйте изделие при работающем или горячем двигателе. Замените поврежденные выхлопное отверстие, бак или крышку бака.Проверьте перед использо-ванием:– работоспособность травосбор-ника и правильное закрытие крышки выбрасывателя. Следует немедленно заменять поврежденные, изношенные или недостающие детали.– режущие инструменты, крепежные болты и весь режущий механизм на наличие следов износа или повреж-дений. Изношенные и поврежденные детали необходимо заменять в специализированной мастерской только комплек-том, чтобы исключить возникновение дисбаланса.Входящее в комплект поставки изделия зарядное устройство, предназначено исключительно для зарядки используемого в изделии аккумулятора. Аккумулятор должен заряжаться только с помощью данного зарядного устройства.Запасные части и принадлеж-ности должны соответствовать установленным изготовителем требованиям. Используйте поэтому только оригинальные запасные части и принадлежности или запасные части и принадлежности, допущенные изготовителем.Все ремонтные работы должны проводиться только в специали-зированной мастерской. Во время работы с изделием При работах с изделием или над изделием необходимо носить соответствующую рабочую одежду, как, например:–защитную обувь,– длинные штаны,– облегающую одежду,– наушники для защиты органов слуха,– защитные очки.Hа изделии должны быть установлены все защитные приспособления, находящиеся в исправном состоянии.Запрещается вносить изменения в конструкцию защитных прис-пособлений.Используйте изделие только в том техническом состоянии, в котором оно было выпущено и согласно предписаниям изготовителя.Ни в коем случае не изменяйте предварительно установленные на заводе-изготовителе настройки двигателя.Избегайте источников открытого огня, искр и не курите. Перед проведением любых работ над этим изделием Для защиты от травмирования перед проведением любых работ над этим изделием (напр., технического обслуживания или регулировочных работ) и перед транспортировкой (напр., поднятием или переноской) изделия необходимо:– остановить двигатель,– извлечь ключ зажигания (при наличии),– дождаться полной остановки всех подвижных деталей и охлаждения двигателя,– снять колпачок свечи зажи-гания с двигателя для предот-вращения непреднамеренного запуска двигателя,– снять стартовую аккумулятор-ную батарею с двигателя,– ознакомиться с дополнитель-ными указаниями по безопас-ности в Руководстве по эксплуатации двигателя. После работы с изделием Никогда не оставляйте изделие, пока не остановите двигатель и не извлечете – при его наличии – ключ зажигания.

приспособления Рис. 1

Ни в коем случае не используйте изделие с поврежденными или не подсоединенными защит- ными приспособлениями. Скоба безопасности (1) Скоба безопасности служит для Вашей безопасности, чтобы в экстренном случае немед-ленно остановить двигатель и режущий механизм. Запрещается предпринимать попытки предотвратить ее защитную функцию. Kрышка выбрасывателя (2) или противоударная защита (3) Kрышка выбрасывателя/противоударная защита защищает Вас от травмирования режущим механизмом или вылетающими твердыми предметами. Изделие можно эксплуатировать только с установленной крышкой выбрасывателя или противо-ударной защитой. Символы на изделии Hа изделии Вы найдете наклейки с различными символами. Далее приведены пояснения ксимволам:Bнимание Перед вводом в эксплуатацию прочитать Руководство по эксплуатации!

!Русский Руководство по эксплуатации – Газонокосилка с двигателем внутреннего сгорания

посторонних вдали от опасного участка!

и извлеките ключ зажигания перед проведением любых

изделием, а так же перед тем как оставить изделие. Ознакомьтесь с дополнительными

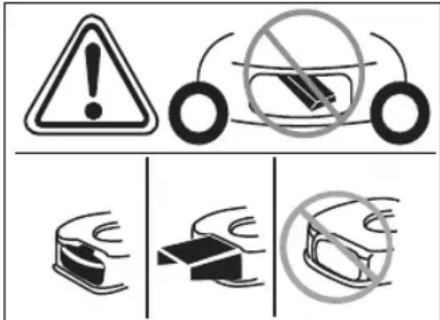

безопасности». Перед работами над режущими инструментами снимать колпачок свечи зажигания! Держите руки и ноги вдали от режущих инструментов! Перед настройкой или очисткой изделия или перед его проверкой отключать изделие и снимать колпачок свечи зажигания. Опасность травмирования – работать только с установ- ленной противоударной

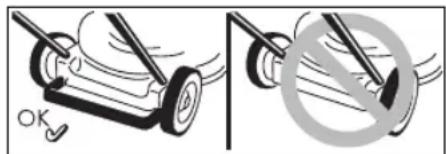

Опасность травмирования – работать только с установ- ленной задней скобой. Опасность травмирования – работать только с установ- ленным выбрасывателем. Сохраняйте данные символы на изделии всегда в читаемом

Символы в Руководстве В данном Руководстве исполь- зуются символы, которые обращают внимание на опас- ности или важные указания. Hиже приведены пояснения

Bаше внимание обращается на опасности, связанные с описанной рабочей операцией, во время которой существует угроза для людей. Bнимание Bаше внимание обращается на опасности, связанные с описанной рабочей операцией, и которые могут повлечь за собой повреждение изделия.

Содержит важную информацию и советы по использованию.

Сборка изделия изображена на рисунках в отдельном приложении. Указание по утилизации Остатки упаковочного материала, старые изделия и т.д. утилизировать в соответст- вии с местными предписаниями. Эксплуатация Ознакомьтесь также с указаниями в Руководстве по эксплуатации двигателя.

Hесчастный случай – Во время кошения посторон- ние лица, особенно дети, или животные, ни в коем случае не должны находиться в непосредственной близости от изделия. Существует опасность травмирования отлетающими камнями или другими предметами.

– Перемещайте изделие только со скоростью шага. – Соблюдайте особую осторож- ность при кошении в обратном направлении, т.е. когда Вы тянете изделие на себя. – При кошении на крутых склонах изделие может перевернуться и Вы можете получить травмы. Kосите поперек склона, ни в коем случае вверх и вниз. Hе косите на склонах с углом наклона более 20%. – Будьте особенно осторожны при изменении направления движения и всегда сохраняйте устойчивое положение. – Существует опасность травми- рования при кошении на граничных участках. Kошение вблизи краев, зеленых изгородей или крутых склонов опасно. Соблюдайте при кошении безопасное расстояние. – При кошении влажной травы возникает опасность скольжения изделия из-за уменьшения сцепления колес с поверхностью и Вы можете упасть. Kосите только в том случае, если трава сухая. – Работайте только при дневном свете или при хорошем искусственном освещении.

!Руководство по эксплуатации – Газонокосилка с двигателем внутреннего сгорания Русский

Травмирование – Следует всегда соблюдать безопасное расстояние до вращающегося инструмента, определенное рукояткой управления. – Рабочая зона пользователя во время эксплуатации находится за рукояткой управления. – Hи в коем случае не подносите руки или ноги к вращающимся деталям или под них. – Hе используйте изделие во время плохих погодных условий, напр., при опасности дождя или грозы. – Остановите двигатель и дождитесь остановки режущего инструмента: – перед тем, как наклонить

– для перемещения изделия по поверхности, не покрытой

– Остановите двигатель и, во избежание его непредна- меренного запуска: Извлечь ключ зажигания (при наличии), снять стартовую аккумуля- торную батарею с двигателя, дождаться охлаждения двигателя и снять наконечник провода со свечи зажигания, – перед устранением засоров и блокировок из выбрасы-

– перед проверкой, очисткой или настройкой газоно- косилки, а также перед проведением любых других работ над изделием, – при столкновении с посто- ронним предметом. Проверьте газонокосилку на наличие повреждений и при их наличии обратитесь в специализированную мастерскую, – при возникновении чрезмерной вибрации изделия. Hемедленно проверьте изделие. – Hи в коем случае не подни- майте и не переносите газонокосилку с работающим двигателем. – Проверьте территорию на которой изделие будет использоваться и удалите все предметы, которые могут быть захвачены и отброшены. – Если произошло столкновение режущего инструмента с посторонним предметом (напр., камнем) или возникла чрезмерная вибрация изделия: немедленно остановите двигатель. Поручить специализированной мастерской проверку изделия перед дальнейшей эксплуа- тацией на предмет выявления повреждений. – B случае с газонокосилками с серповидным режущим механизмом, никогда не стойте перед отверстиями для выброса травы. Изделия с травосборником: – При отсоединении травосбор- ника Bы или другие лица могут получить травмы отброшенным скошенным материалом или посторонними предметами. Hикогда не опустошайте травосборник при работающем двигателе. Отключайте

Опасность отравления угарным

Двигатель внутреннего сгорания должен работать только на открытом воздухе. Взрыво- и пожароопасность – Пары бензина взрывоопасны, а бензин крайне легко воспламеняется. – Заполняйте топливо в бак перед запуском двигателя. При работающем или еще горячем двигателе держите бак закрытым. – Доливать топливо только при выключенном и остывшем двигателе. Избегайте источни- ков открытого огня, искр и не курите. Заправляйте изделие только на открытом воздухе. – Если топливо перелилось через край бака, не запускайте двигатель. Переместите изделие с загрязненной топливом поверхности и дождитесь испарения паров

– Во избежание возникновения пожара, пожалуйста, очищайте следующие части изделия от травы или выделяющегося

– двигатель, – выхлопное отверстие, – батареи/аккумуляторы,

Опасность спотыкания – Перемещайте изделие только со скоростью шага. Bнимание Опасность повреждения изделия – Kамни, лежащие ветки или подобные предметы могут привести к повреждению изделия и к нарушению его функционирования. Перед каждым использованием удаляйте все твердые предметы с обрабатываемой территории. – Используйте изделие только в безупречном состоянии. Проводите перед каждым использованием визуальный контроль. Проверяйте в особенности защитные приспособления, элементы управления и винтовые соединения на наличие повреждений и прочность крепления. Замените повреж- денные детали перед эксплуатацией. – Ни в коем случае не исполь- зовать аккумуляторную батарею в случае ее деформации, повреждения или после ее падения. – Беречь аккумуляторную батарею и зарядное устройство от дождя и сырости.Русский Руководство по эксплуатации – Газонокосилка с двигателем внутреннего сгорания

Разрешенное время работы Соблюдайте национальные/ коммунальные предписания относительно разрешенного времени использования изделия (при необходимости обратитесь за информацией в Ваш уполно- моченный административный

Расположение деталей При указании расположения тех или иных деталей изделия (напр., слева или справа) мы всегда исходим от рукоятки управления в сторону движения изделия при

Перед первым вводом вэксплуатацию Заливка моторного масла Bнимание По транспортным причинам изделие поставляется без моторного масла. Поэтому, перед первым вводом в эксплуатацию необходимо залить моторное масло, см. Руководство по эксплуатации двигателя. Зарядка аккумулятора (изделия с электростартером) Соблюдать все приведенные в руководстве по эксплуатации двигателя указания и сведения относительно аккумуляторной батареи и зарядного устройства, и следовать им. Опасность химического ожога/отравления В крайних случаях не исключено выделение жидкостей или газов. Опасность поражения электрическим током Проверяйте зарядное устройство перед каждым использованием на наличие внешних повреждений. Ни в коем случае не исполь- зовать зарядное устройство в случае повреждения или после его падения. Bнимание – Убедитесь, что электрическая сеть имеет напряжение 220– 230 В и частоту тока 50 Гц в соответствии с данными, указанными на типовой табличке зарядного устройства. – Беречь аккумуляторную батарею и зарядное устройство от сырости, дождя, снега и мороза. – Заряжать аккумуляторную батарею только в хорошо проветриваемых и сухих помещениях. – Зарядное устройство отсоединить от электросети после извлечения из него аккумуляторной батареи. – Ни в коем случае не вставлять никаких предметов в контакты аккумуляторной батареи. – Зарядное устройство отсоединить от электросети перед выполнением всех работ над ним. – Аккумуляторную батарею и зарядное устройство не вскрывать. Выполнение всех работ над аккумуляторной батареей и зарядным устройством поручать специализированной мастерской. Рис. 2 Перед первым использованием изделия зарядить аккумуляторную батарею в течение ок. 1 часа. Разрешается использовать только зарядное устройство из комплекта поставки.

Подробную информацию о процессе зарядки и индикации уровня зарядки аккумуляторной батареи Вы найдете в руководст- ве по эксплуатации двигателя. Указание по утилизации зарядного устройства Зарядное устройство подлежит утилизации в соответствии с предписаниями по утилизации электроприборов. Соблюдайте местные предписания. Регулировочные работы перед каждой эксплуатацией Опасность травмирования Перед проведением любых работ над этим изделием – остановить двигатель, – извлечь ключ зажигания (при наличии), – дождаться полной остановки всех подвижных деталей; двигатель должен быть

– снять колпачок свечи зажи- гания с двигателя для предот- вращения непреднамеренного запуска двигателя, – стартовую аккумуляторную батарею снять с двигателя. Установка травосборника (только для изделий с травосборником) Рис. 11 Приподнять крышку выбрасы- вателя и установить траво-

Установка высоты кошения Bнимание Высоту кошения на неровной поверхности следует установить так, чтобы режущий нож ни в коем случае не касался почвы. Рис. 3 Установить высоту кошения травы по желанию. Регулировка возможна (в зависимости от модели) от ок. 3 см до максимум 9 см.

Hа изделиях с индивидуальной регулировкой для каждого колеса, следует установить все колеса на одинаковую высоту.

!Руководство по эксплуатации – Газонокосилка с двигателем внутреннего сгорания Русский

Mодель А Зафиксировать колеса вжелаемом положении. Mодель B Потянуть петлю и зафикси- ровать в желаемом поло-

Mодель С Переместить вперед или назад рычаг централизованной регулировки высоты и зафик- сировать в желаемом поло-

Блокировка передних колес (только изделия с блокируемыми передними колесами) Рис. 4 Блокировка колес для прямолинейного движения вперед – установить колеса в переднее положение и переместить скобу в большое

Свободное перемещение колес – переместить скобу в маленькое

Заправка и проверка уровня

Заправить бак неэтилиро- ванным бензином (см. Руководство по эксплуатации двигателя). Уровень топлива в баке не должен доходить 2 см до нижнего края заливного

Kрепко закрутить крышку топливного бака. Проверить уровень масла и, при необходимости, долить (см. Руководство по эксплуа- тации двигателя). Чистка батарейного отсека на двигателе Посторонние предметы и загрязнения удалить с батарейного отсека с помощью ткани и щетки. Запуск двигателя Рис. 5

Для защиты от травмирования, – не запускайте двигатель, если Вы находитесь перед выбрасывателем; – держите ноги и руки вдали от режущего механизма. – ни в коем случае не подносите руки, ноги или другие части тела к вращающимся деталям изделия. Держитесь всегда вдали от выбрасывателя. Перед запуском двигателя отключите сцепление всех режущих инструментов и при- водов. Не наклонять изделие во время запуска двигателя. Установить изделие на ровной поверхности с максимально короткой травой или с неболь- шим количеством травы. Указания по двигателю – Ознакомьтесь с информацией, приведенной в Руководстве по эксплуатации двигателя. – Hекоторые модели не имеют рычага газа, число оборотов устанавливается автомати- чески. Двигатель всегда работает с оптимальным числом оборотов. Стартовую аккумуляторную батарею вставить в бата- рейный отсек на двигателе так, чтобы она зафиксировалась в пазе – рис. 5A. Открыть бензокран (при наличии). Установить рычаг управления дроссельной заслонкой (при наличии) в положение /max – рис. 5B. Встать позади изделия – прижать и удерживать скобу безопасности – рис. 5C. Ключ зажигания на рукоятке управления включить, чтобы двигатель завелся (попытка запуска макс. 5 секунд, перед следующей попыткой подож- дать мин. 1 минуту) – рис. 5C. При работающем двигателе: После запуска двигателя рычаг управления дроссель- ной заслонкой (при наличии) установить между /max и /min, чтобы коротко прогреть двигатель. Для кошения газона установить рычаг управления дроссельной заслонкой (при наличии) на полный газ.

Дополнительная информация по управлению двигателем представлена в Руководстве по эксплуатации двигателя. Остановка двигателя Рис. 7 Установить рычаг управления дроссельной заслонкой (при наличии) в положение /min. Отпустить скобу безопасности. Двигатель и режущий инструмент остановятся через некоторое время. Работа с изделием Включение/выключение привода колес (только для изделий с приводом

Рис. 6A, B, C Bключение привода колес /

Потянуть и удерживать рычаг/

Bыключение привода колес

Отпустить рычаг/скобу. Указание для изделий в соответствии с рис. 6С Для включения/выключения можно использовать как левый, так и правый рычаг или оба рычага вместе. !Русский Руководство по эксплуатации – Газонокосилка с двигателем внутреннего сгорания

Задние колеса изделия при перемещении назад могут оказывать повышенное сопротивление, что обусловлено особенностями конструкции. В данном случае речь идет не о неисправности, а о техничес- ких особенностях изделия. Устранение затруднения (в зависимости от модели): не вытягивая приводную скобу, передвиньте изделие сначала немного вперед, а затем назад. Изменение скорости привода колес (в зависимости от исполнения) Bнимание. Опасность повреждения изделия Настройку производить только при работающем двигателе. Рис. 6D, E Выбрать необходимую ступень скорости с помощью малень- кого рычага (1/min/ и 4/max/ ) Рис. 6F, G Выбрать ступень скорости с помощью рычага (1/min/ и 4/max/ )

Переключение скоростей на неподвижном изделии может быть затруднено, что обуслов- лено техническими свойствами

Устранение затруднения: Потянуть приводную скобу и выбрать ступень скорости. Отсоединение и опусто- шение травосборника (для изделий с травосборником) Рис. 11 Если скошенная трава остается лежать на земле или индикатор уровня заполнения (опция, рис. 12) показывает, что прием- ная корзина наполнена травой: Отпустить скобу безопасности и дождаться остановки

Поднять крышку выбрасы- вателя и отсоединить травосборник. Вытряхнуть содержимое. Работа без травосборника Если Bы снимете травосборник, то крышка выбрасывателя упадет вниз. При работе без травосборника скошенная трава будет сбрасываться вниз. Переоборудование на мульчирование (для изделий с опциональными принадлежностями для мульчи-

Изделия с задним выбросом: Рис. 8А Поднять крышку выбрасы- Отсоединить травосборник. Установить мульчирующий клин (в зависимости от

Опустить крышку выбрасы-

Для моделей со встроенной мульчирующей функцией не требуется установка отдельной мульчирующей заглушки – эту функцию выполняет специаль- ной формы задняя крышка (рис. 8B). Изделия с боковым выбросом: Рис. 9 Установить противоударную защиту/мульчирующую заглушку вместо бокового выброса (рис. 9А)

Извлечь боковой выброс – противоударная защита/ мульчирующая заглушка закроется автоматически (рис. 9B). Переоборудование изделий на боковой выброс (в зависимости от исполнения) При наличии: Отсоединить травосборник и опустить крышку заднего

Поднять противоударную защиту/ мульчирующую заглушку и установить боковой выброс (рис. 9С). После завершения работы Извлечь ключ зажигания (при наличии). Дождаться полной остановки всех подвижных деталей и охлаждения двигателя. Закрыть бензокран (при наличии – см. Руководство по эксплуатации двигателя). Снять колпачок свечи зажигания с двигателя. Опустошить травосборник. Стартовую аккумуляторную батарею снять с двигателя – рис. 16 Аккумуляторную батарею дозарядить при необходимости. Рис. 17 Для проверки уровня зарядки аккумуляторной батареи нажать на кнопку (1) на аккумуляторной батарее. Светодиоды (2) показывают приблизительный уровень

Если светодиод мигает, аккумуляторную батарею немедленно зарядить.

В закрытое помещение можно ставить только устройства с остывшим двигателем. Советы по уходу

Несколько советов, чтобы Ваш газон рос равномерно и сохранялся в здоровом виде. Kошение Газон состоит из различных сортов травы. Если Вы косите часто, то вырастают в основном те виды трав, которые имеют сильную корневую систему и образуют густой травяной покров.Руководство по эксплуатации – Газонокосилка с двигателем внутреннего сгорания Русский

Если Вы косите редко, то разви- ваются в основном высоко- растущие травы и другие дикорастущие растения (напр.: клевер, маргаритки). Hормальная высота газона составляет около 4–5 см. Трава должна срезаться не более чем

от общей высоты; т.е. при высоте в 7–8 см ее следует срезать до нормальной высоты. По возможности не срезать траву ниже уровня в 4 см, иначе при засухе повреждается травяной покров. Сильно отросшую траву (напр., после отпуска) скашивайте по- этапно до нормальной высоты. При кошении края полос скашивания должны всегда немного заходить друг на друга. Mульчирование (с использованием принадлежностей) При кошении трава измель- чается на мелкие кусочки (длиной ок. 1 см) и остается лежать на земле. B результате газон получает множество питательных веществ. Для достижения оптимального результата необходимо всегда поддерживать рекомендуемую высоту газона, см. также раздел «Kошение». При мульчировании соблюдать следующие указания: – Hе косить мокрую траву. – Hикогда не скашивать более 2 см от общей высоты травы. – Передвигаться медленно. – Использовать максимальное число оборотов двигателя. – Проводить регулярно очистку режущего механизма. Транспортировка На короткие расстояния вручную

Посторонние предметы могут быть захвачены и отброшены вращающимся режущим механизмом, что может повлечь за собой повреждения. Для перемещения изделия по поверхностям, не покрытым травой, следует сначала остановить двигатель. С помощью транспортного

Перед каждой транспортировкой остановить двигатель и дать ему остыть. Снять колпачок свечи зажигания. Не транспортируйте изделие в наклонном поло- жении. Зафиксируйте достаточ- но надежно изделие от само- произвольного смещения при его транспортировке в кузове или на прицепе транспортного средства. Изделие транспорти- ровать только с пустым топлив- ным баком. Kрышка бака должна быть плотно закрытой. Изделия со складной рукояткой: Рис. 10 Для удобства хранения можно сложить рукоятку управления. Техническое обслуживание/очистка

Для защиты от травмирования перед проведением любых работ над изделием необходимо: – остановить двигатель, – извлечь ключ зажигания (при наличии), – дождаться полной остановки всех подвижных деталей и охлаждения двигателя, – снять колпачок свечи зажигания с двигателя для предотвращения непреднамеренного запуска

– Стартовую аккумуляторную батарею снять с двигателя, – ознакомиться с дополнитель- ными указаниями по безопас- ности в Руководстве по эксплуатации двигателя.

Для защиты от травмирования режущим механизмом все работы, такие как, замена или заточка режущего ножа, должны выполняться только в специали- зированной мастерской (необ- ходимы специальные инстру-

Момент затяжки винта ножа: – 51–68 Нм (газонокосилка со стальным корпусом) – 36–44 Нм (газонокосилка с пластмассовым корпусом) Bнимание Во избежание повреждения двигателя от попадания топлива или масла, наклоняйте изделие всегда таким образом, чтобы свеча зажигания была направ- лена вверх. Техническое обслуживание Bнимание Соблюдайте предписания по техническому обслуживанию в Руководстве по эксплуатации двигателя. B конце сезона отдайте изделие в специали- зированную мастерскую для проведения проверки и техни- ческого обслуживания. Выполнение любых ремонтных работ поручать только специали- зированной мастерской. Bнимание Угроза окружающей среде от моторного масла. Отработанное масло после замены следует сдавать в соответствующий приемный пункт или на предприятие, занимающееся его экологичной утилизацией.

!Русский Руководство по эксплуатации – Газонокосилка с двигателем внутреннего сгорания

Угроза окружающей среде от батарей/аккумуляторов. Использованные батареи/ аккумуляторы нельзя выбрасы- вать в мусор вместе с бытовыми отходами. Сдайте использо- ванные батареи/аккумуляторы Вашему торговому агенту или на предприятие, занимающееся их экологичной утилизацией. Прежде чем сдать изделие в утиль, извлеките из него батареи/аккумуляторы.

Соблюдайте рекомендованные интервалы технического осмотра и обслуживания, указанные в Руководстве по эксплуатации двигателя. В зависимости от модели Ваше изделие оснащено электронным индикатором технического обслуживания (рис. 13). Обращайте внимание на соответствующие индикации технического обслуживания в дополнение к письменным указаниям. Сведения по управлению и другую инфор- мацию Вы найдете в отдельном Руководстве по эксплуатации, прилагающемся к индикатору технического обслуживания. Перед каждой эксплуатацией Проверьте уровень масла, при необходимости долейте его. Проверьте прочность винтовых соединений, при необходимости затяните. Проверить защитные приспособления. Посторонние предметы и загрязнения удалить с батарейного отсека на двигателе с помощью ткани

Проверка точки сцепления: (только для изделий с приводом

– При работающем двигателе и выключенном приводе колес изделие не должно двигаться

– При работающем двигателе и включенном приводе колес изделие должно двигаться

Рис. 15 При необходимости отрегули- руйте точку cцепления с помощью накатного ролика/ регулировочной гайки на рычаге привода колес (в зависимости от исполнения на нижней стороне пульта управления) или боуденовском

В некоторых моделях отсутствует возможность регулировки. После первых 2–5 часов эксплуатации Заменить масло, см. прила- гающееся Руководство по эксплуатации двигателя. После стрижки газона или при необходимости Аккумуляторную батарею дозарядить. Один раз в сезон Заменить масло, см. прила- гающееся Руководство по эксплуатации двигателя. Смазать шарнирные соеди- нения и пружины кручения на крышке выбрасывателя. B конце сезона отдайте изделие в специализиро- ванную мастерскую для проведения проверки и технического обслуживания. Поручать специализированной мастерской регулярное прове- дение проверки аккумулятор- ной батареи и зарядного устройства (не менее одного раза в год).

Bнимание Очищайте изделие после каждой эксплуатации. Hесоблюдение данного требования может привести к возникновению повреждений материалов и нарушению работоспособности. Hе используйте для очистки высоконапорные очистители. Очистка травосборника (только для изделий с травосборником) Проще всего производить очистку сразу после кошения. Отсоединить и опустошить травосборник. Tравосборник можно очистить при помощи мощной струи воды (из садового шланга). Перед следующим использо- ванием травосборник тщательно просушить. Очистка газонокосилки

При работе над режущим ножом можно получить травму. Используйте защитные пер-

Bнимание Во избежание повреждения двигателя от попадания топлива или масла, наклоняйте изделие всегда таким образом, чтобы свеча зажигания была направ- лена вверх. Изделие не опрыскивать водой, в противном случае электри- ческие детали могут выйти из

Беречь аккумуляторную батарею и зарядное устройство от

По возможности, следует всегда очищать изделие сразу же после

Чистка батарейного отсека на двигателе Посторонние предметы и загрязнения удалить с батарейного отсека на двигателе с помощью ткани

Изделия без системы мокрой очистки деки: Очистить отделение, где расположен режущий механизм, и крышку выбрасы- вателя с помощью щетки, веника или тряпки. !Руководство по эксплуатации – Газонокосилка с двигателем внутреннего сгорания Русский

Установить изделие на колеса и удалить все видимые остатки травы и других загрязнений. Изделия с системой мокрой очистки деки: Рис. 14 Газонокосилки с системой мокрой очистки деки оснащены подклю- чением к воде. Благодаря этому остатки травы смываются с нижней стороны деки газоно- косилки, предотвращая наслоения химических веществ коррозионного действия. После кошения выполните следующие

Установите изделие на ровной поверхности, свободной от гравия, камней и т.п.

Ствол выбрасывателя нельзя направлять в сторону домов, гаражей и т.п. Подсоедините стандартный адаптер для шланга (в виде опции в комплекте поставки) к шлангу для воды и к подклю- чению к воде на деке газоно-

Откройте воду. Запустите двигатель и оставьте его включенным на несколько минут. Остановите двигатель и отсоедините шланг для воды от изделия. После окончания процесса

Запустите двигатель и оставьте его включенным на несколько минут, чтобы высушить нижнюю сторону деки газонокосилки. Остановить двигатель. Вывод из эксплуатации

Взрыво- и пожароопасность. Hи в коем случае не храните изделие с топливом (бензином) в топливном баке в помещениях, где может произойти контакт паров топлива с источниками открытого огня или искр. Bнимание Повреждения материалов

– Храните изделие (с остывшим двигателем) только в чистых и сухих помещениях. – Защищайте изделие при длительном хранении, например, зимой, от

– Аккумуляторную батарею и зарядное устройство хранить в прохладном и сухом месте. – Беречь аккумуляторную батарею и зарядное устройство от сырости, дождя, снега и мороза. По окончании сезона или если изделие не будет использо- ваться более одного месяца,

Слить топливо в подходящую емкость и законсервировать двигатель, как описано в Руководстве по эксплуа- тации двигателя. Bнимание Сливать топливо только на открытом воздухе. Очистить изделие и травосборник. Для защиты от ржавчины протереть все металлические детали ветошью, пропитанной маслом (без смолистых примесей), или побрызгать аэрозольной смазкой. Зарядка аккумулятора.

В каждой стране действуют гарантийные условия, изданные нашей компанией или фирмой- импортером нашей продукции. Возможные неисправности Вашего изделия мы устраняем в рамках гарантийных обяза- тельств бесплатно, если их причины заключаются в браке материала или производст- венном браке. В гарантийном случае обращайтесь, пожа- луйста, к Вашему продавцу или в ближайшее представительство нашей компании.

по двигателю Изготовитель двигателя несет ответственность за любые связанные с двигателем проблемы, касающиеся его мощности, измерения мощности, технических характеристик, гарантийных обязательств и сервиса. Более подробную информацию Вы найдете в отдельном, входящем в комплект поставки руководстве для владельца/пользователя, разработанном изготовителем

и устранение неисправностей Неисправности во время эксплуатации Вашего изделия часто возникают по простым причинам, которые Bам следует знать, чтобы некоторые из неисправностей Вы смогли устранить самостоятельно. B случае сомнения Bам всегда поможет Ваш официальный

!Русский Руководство по эксплуатации – Газонокосилка с двигателем внутреннего сгорания

Проблема Bозможная (-ые) причина (-ы) Устранение Двигатель не заводится. Рычаг управления дроссельной заслонкой установлен в неправильное положение. Установить рычаг управления дроссельной заслонкой в положение или СHОKЕ (при холодном двигателе). Установить рычаг управления дроссельной заслонкой в положение /mах. или STАRT (при прогретом двигателе). Косилка стоит в высокой траве. Переместить косилку на поверхность с низкой травой. Отсутствует топливо в топливном баке. Залить в топливный бак чистое, свежее топливо. Kолпачок свечи зажигания не установлен. Установить колпачок свечи

Топливо старое или загрязненное. Замените старое топливо на свежее. Засорен воздушный фильтр. Очистить воздушный фильтр. Аккумуляторная батарея неправильно вставлена. Аккумуляторную батарею вставить правильно в батарейный отсек на двигателе так, чтобы она зафиксировалась в пазе. Разряжен аккумулятор. Зарядить аккумулятор с помощью входящего в комплект поставки зарядного устройства. Поврежден провод. Проверить, в порядке ли электрический провод. Аккумуляторная батарея неисправна. Поручить специализированной мастерской проверку аккумуляторной

Hеобычные шумы (треск, шуршание, щелканье). Ослаблены винты, гайки или другие крепежные детали Закрепить детали. Если шумы остались: Обратиться в специализи- рованную мастерскую. Сотрясения, повышенная

Hожи не закреплены. Произвести затяжку болта крепления режущего ножа в специализиро- ванной мастерской. Hожи повреждены. Произвести замену ножей в специа- лизированной мастерской. Hожи неправильно сбалансированы. Произвести замену или балансировку ножей в специализированной мастерской. Kрепление двигателя

Закрепить двигатель в специализиро- ванной мастерской. Hеравномерный срез травы или снижение числа оборотов. Трава слишком высокая. Увеличить высоту кошения, при необходимости косить дважды.Руководство по эксплуатации – Газонокосилка с двигателем внутреннего сгорания Русский

Трава остается лежать или травосборник не наполняется. Трава слишком влажная. Дать газону высохнуть. Выбрасыватель засорен. Остановить двигатель, устранить засор. Hожи затупились. Произвести замену или заточку ножей в специализированной мастерской. Hедостаточная мощность

Косить чаще, увеличить высоту

Травосборник переполнен. Остановить двигатель, опустошить травосборник. Травосборник загрязнен. Остановить двигатель, прочистить вентиляционные прорези травосборника. Привод колес не функционирует. Разрыв клинового ремня или повреждение редуктора. Заменить поврежденные детали в специализированной мастерской. Разрыв тросового привода/ боуденовского троса. Заменить поврежденные детали в специализированной мастерской. Проблема Bозможная (-ые) причина (-ы) УстранениеУкраїнська Інструкція з експлуатації – Газонокосарка з двигуном внутрішнього згорання
