BRUKSANVISNING A 530 A SP HW IS Wolf Garten

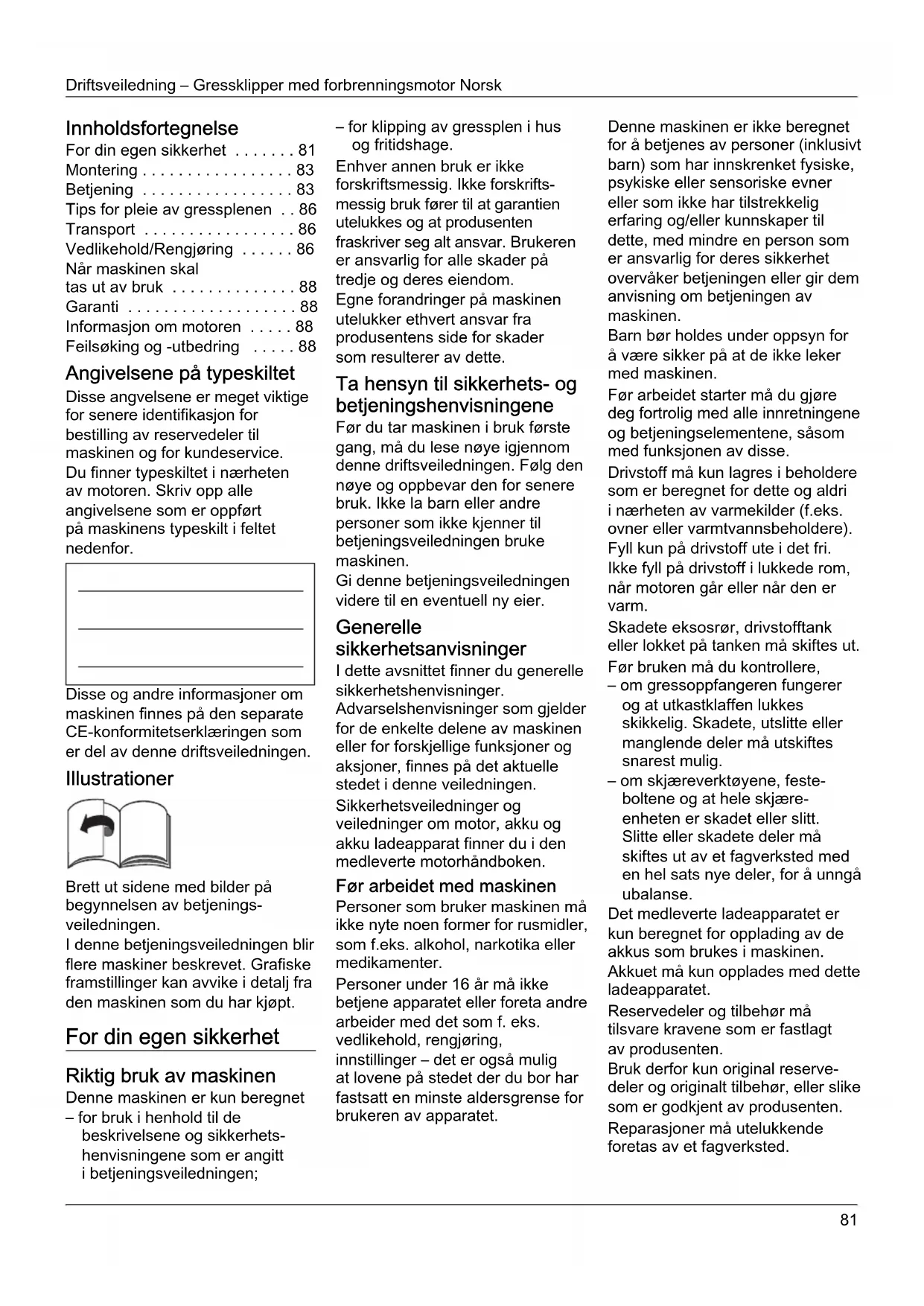

• Innholdsfortegnelse For din egen sikkerhet p. 81
• Montering p. 83
• Betjening p. 83
• Tips for pleie av gressplenen p. 86
• Transport p. 86
• Vedlikehold/Rengjøring p. 86
• Når maskinen skal tas ut av bruk p. 88
• Garanti p. 88
• Informasjon om motoren p. 88
• Feilsøking og -utbedring Angivelsene på typeskiltet Disse angvelsene er meget viktige for senere identifikasjon for bestilling av reservedeler til maskinen og for kundeservice. Du finner typeskiltet i nærheten av motoren. Skriv opp alle angivelsene som er oppført på maskinens typeskilt i feltet nedenfor. Disse og andre informasjoner om maskinen finnes på den separate CE-konformitetserklæringen som er del av denne driftsveiledningen. Illustrationer Brett ut sidene med bilder på begynnelsen av betjenings- veiledningen. I denne betjeningsveiledningen blir flere maskiner beskrevet. Grafiske framstillinger kan avvike i detalj fra den maskinen som du har kjøpt. For din egen sikkerhet Riktig bruk av maskinen Denne maskinen er kun beregnet – for bruk i henhold til de beskrivelsene og sikkerhets- henvisningene som er angitt i betjeningsveiledningen; – for klipping av gressplen i hus og fritidshage. Enhver annen bruk er ikke forskriftsmessig. Ikke forskrifts- messig bruk fører til at garantien utelukkes og at produsenten fraskriver seg alt ansvar. Brukeren er ansvarlig for alle skader på tredje og deres eiendom. Egne forandringer på maskinen utelukker ethvert ansvar fra produsentens side for skader som resulterer av dette. Ta hensyn til sikkerhets- og betjeningshenvisningene Før du tar maskinen i bruk første gang, må du lese nøye igjennom denne driftsveiledningen. Følg den nøye og oppbevar den for senere bruk. Ikke la barn eller andre personer som ikke kjenner til betjeningsveiledningen bruke maskinen. Gi denne betjeningsveiledningen videre til en eventuell ny eier. Generelle sikkerhetsanvisninger I dette avsnittet finner du generelle sikkerhetshenvisninger. Advarselshenvisninger som gjelder for de enkelte delene av maskinen eller for forskjellige funksjoner og aksjoner, finnes på det aktuelle stedet i denne veiledningen. Sikkerhetsveiledninger og veiledninger om motor, akku og akku ladeapparat finner du i den medleverte motorhåndboken. Før arbeidet med maskinen Personer som bruker maskinen må ikke nyte noen former for rusmidler, som f.eks. alkohol, narkotika eller medikamenter. Personer under 16 år må ikke betjene apparatet eller foreta andre arbeider med det som f. eks. vedlikehold, rengjøring, innstillinger – det er også mulig at lovene på stedet der du bor har fastsatt en minste aldersgrense for brukeren av apparatet. Denne maskinen er ikke beregnet for å betjenes av personer (inklusivt barn) som har innskrenket fysiske, psykiske eller sensoriske evner eller som ikke har tilstrekkelig erfaring og/eller kunnskaper til dette, med mindre en person som er ansvarlig for deres sikkerhet overvåker betjeningen eller gir dem anvisning om betjeningen av maskinen. Barn bør holdes under oppsyn for å være sikker på at de ikke leker med maskinen. Før arbeidet starter må du gjøre deg fortrolig med alle innretningene og betjeningselementene, såsom med funksjonen av disse. Drivstoff må kun lagres i beholdere som er beregnet for dette og aldri i nærheten av varmekilder (f.eks. ovner eller varmtvannsbeholdere). Fyll kun på drivstoff ute i det fri. Ikke fyll på drivstoff i lukkede rom, når motoren går eller når den er varm. Skadete eksosrør, drivstofftank eller lokket på tanken må skiftes ut. Før bruken må du kontrollere, – om gressoppfangeren fungerer og at utkastklaffen lukkes skikkelig. Skadete, utslitte eller manglende deler må utskiftes snarest mulig. – om skjæreverktøyene, feste- boltene og at hele skjære- enheten er skadet eller slitt. Slitte eller skadete deler må skiftes ut av et fagverksted med en hel sats nye deler, for å unngå ubalanse. Det medleverte ladeapparatet er kun beregnet for opplading av de akkus som brukes i maskinen. Akkuet må kun opplades med dette ladeapparatet. Reservedeler og tilbehør må tilsvare kravene som er fastlagt av produsenten. Bruk derfor kun original reserve- deler og originalt tilbehør, eller slike som er godkjent av produsenten. Reparasjoner må utelukkende foretas av et fagverksted.Norsk Driftsveiledning – Gressklipper med forbrenningsmotor p. 88

Under arbeidet med maskinen Ved arbeider med eller på maskinen må du alltid ha på passende arbeidstøy, som for eksempel:– vernesko,– lange bukser,– tettsittende klær,– hørselsvern,– vernebrille.Alle sikkerhetsinnretningene må alltid være påsatt fullstendig og være i lytefri tilstand.Det må ikke foretas noen forandringer på sikkerhets-innretningene.Bruk maskinen kun i den tekniske tilstanden som er foreskrevet og utlevert av produsenten.Motorinnstillingene som er innstilt fra fabrikken må aldri forandres på.Unngå åpen ild eller gnistdannelse og ikke røk. Før alle arbeider med denne maskinen For beskyttelse mot skader må du før alle arbeider (f.eks. vedlikeholds- og innstillings-arbeider) og transport (f.eks. løfting eller bæring) på denne maskinen:– slå av motoren,– trekke ut tenningsnøkkelen (dersom denne finnes)– vente til alle bevegelige deler er stoppet opp og motoren er avkjølt,– trekke ut tennpluggkontakten på motoren for å forhindre at den blir startet ved en feiltakelse– ta ut start akku i motoren,– ta hensyn til de ekstra sikkerhets-henvisningene i motorhånd-boken. Etter arbeidet med maskinen Forlat aldri maskinen før du har slått av motoren og – dersom denne finnes – trukket ut tenningsnøkkelen. Sikkerhetsinnretninger Bilde 1 Fare Bruk aldri en maskin som er skadet eller hvor sikkerhetsinnretningene mangler. Sikkerhetsbøyle (1) Sikkerhetsbøylen tjener til din sikkerhet for å kunne stoppe motoren og skjæreverket i nødstilfeller. Det må ikke prøves å gå utenom denne funksjonen. Utkastklaffen (2) eller støtfangere (3) Utkastklaffen/støtfangeren beskytter deg mot skade fra skjæreverket eller harde gjen-stander som kan slynges ut. Maskinen må kun brukes med påsatt utkastklaff eller støtfanger. Symboler på maskinen På maskinen finnes det forskjellige symboler som er klebet på. Her er forklaringen på symbolene:OBS! Før ibruktaking må du lese igjennom betjeningsveiledning en! Hold tredje personer borte fra fareområdet!Før alle arbeider på maskinen og før du forlater den, må du slå av motoren og trekk ut tennings-nøkkelen.Ta hensyn til ekstra henvisninger i kap. “For din egen sikkerhet”.Før arbeider på skjæreverktøy må tennpluggkontakten trekkes ut! Hold hender og føtter borte fra skjære-verktøyet! Før innstilling eller rengjøring av maskinen eller før kontroll, må maskinen slås av og tennplugg-kontakten trekkes ut.Fare for skade – det må kun arbeides med påsatt støtfanger.Fare for skade – det må kun arbeider på påsatt hekkbøyle.Fare for skade – det må kun arbeides med påsatt utkastklaff.Disse symbolene må alltid være tydelig å lese. Symbolene i veiledningen I denne veiledningen blir det brukt symboler som viser farer eller viktige henvisninger. Her er forklaringen på symbolene: Fare Du blir gjort oppmerksom på farer som har sammenheng med det du arbeider med og hvor det er fare for personskade. OBS Du blir gjort oppmerksom på farer som har sammenheng med det du arbeider med og hvor det er fare for skade på ting. Henvisning Markerer viktige informasjoner og brukstips.

Montering Monteringen av maskinen blir framstilt på et separat ark med bilder. Henvisninger om avskaffing Rester av emballasjen, gamle maskiner osv. må kvittes med på forskriftsmessig måte i henhold til de lokale forskriftene. Betjening Ta hensyn til henvisningene i motorhåndboken. Fare Uhell – Personer, særskilt barn eller dyr må ikke oppholde seg i nærheten av maskinen under gress- klippingen. Fare for skade på grunn av steiner eller harde gjenstander som blir slynget ut. Styrt – Kjør maskinen kun med skrittempo. – Vær særlig forsiktig når du klipper baklengs og trekker maskinen mot deg. – Dersom du klipper gress i bratte bakker, kan maskinen vippe og du kan bli skadet. Klipp på tvers av bakken, aldri oppover og nedover. Unngå å klippe i bakker som har mer enn 20% skråning. – Vær særlig forsiktig når du endrer kjøreretningen og pass alltid på at du står godt og sikkert. – Det kan oppstå fare dersom du klipper gress i grenseområder. Klipping i nærheten av kanter, busker eller i bratte bakker er farlig. Pass på en god sikkerhetsavstand. – Ved klipping av fuktig gress kan maskinen skli på grunn av mindre bakkekontakt og du kan falle av. Bruk derfor kun maskinen når gresset er tørt. – Bruk maskinen kun ved dagslys eller når du har tilstrekkelig kunstig lys. Skader – Den sikkerhetsavstanden som er gitt ved styrestangen til det roterende verktøyet må alltid overholdes. – Arbeidsområdet til betjeneren befinner seg bak styrestangen under driften. – La aldri hender eller føtter komme i nærheten av roterende deler eller i under dem. – Ikke bruk maskinen ved dårlig vær som f.eks. regn eller fare for torden. – Stopp motoren og vent til skjæreverktøyet er stoppet opp: – før du vipper maskinen, – for transport over andre flater enn gress, – Slå av motoren for å forhindre at motoren kan startes ved en feiltakelse: Trekk ut tennings- nøkkelen (dersom denne finnes), fjern start akku fra motoren, la motoren avkjøle og trekk ut tennpluggkontakten, – før du fjerner tilstopping og blokkering i utkastområdet, – før du kontrollerer, rengjør, innstiller eller foretar arbeider på gressklipperen, – dersom maskinen har støtt på et fremmedlegeme. Gressklipperen må under- søkes for skader og dersom skader er oppstått må et fagverksted oppsøkes; – dersom maskinen begynner å vibrere sterkt. Undersøk maskinen straks. – Maskinen må aldri løftes eller bæres når motoren er i gang. – Kontroller det området som skal klippes og fjern alle gjenstander som kan bli fanget opp og bli slengt rundt av maskinen. – Dersom et fremmedlegeme (f.eks. en stein) blir truffet av skjæreverktøyet, eller dersom maskinen plutselig begynner å vibrere uvanlig: Stopp motoren straks. Maskinen må undersøkes på et fagverksted for skader før det brukes igjen. – Ved klipping med sigd må du aldri stå foran gressutkaståp- ningene. Maskiner med gressoppfanger: – Når gressoppfangeren tas av, kan du selv eller andre personer bli skadet av ting eller fremmed- legemer som blir kastet ut. Tøm derfor gressoppfangeren aldri når motoren er i gang. Slå først maskinen av. Fare for kvelning på grunn av karbonmonoksid. La forbrenningsmotoren kun gå ute i det fri. Eksplosjon og brannfare – Bensindamp er eksplosiv og bensin kan lett antennes. – Fyll drivstoff på før du starter motoren. Hold tanken lukket når motoren går eller så lenge den er varm. – Drivstoff må kun fylles på når motoren er slått av og avkjølt. Unngå åpen ild eller gnist- dannelse og ikke røk. Fyll kun på drivstoff ute i det fri. – Dersom drivstoff har rent over, må motoren ikke startes. Fjern maskinen fra den flaten som er tilsmusset og vent til dampen fra drivstoffet er dampet bort. – For å unngå brannfare, må du holde følgende deler frie for gress eller olje: – motoren – eksosrøret – batteriene/akkuene – bensintanken. Fare for å snuble – Kjør maskinen kun med skrittempo. OBS Skade på maskinen – Steine, kvister eller lignende gjenstander som ligger i terrenget kan føre til skader på maskinen og dens funksjonsmåte. Fjern derfor harde gjenstander fra arbeids- område før du setter i gang med arbeidet. !Norsk Driftsveiledning – Gressklipper med forbrenningsmotor

– Bruk maskinen kun når den er i lytefri tilstand. Du bør alltid gjennomføre en synsprøve før hver drift av maskinen. Kontroller i særdeleshet sikkerhetsinnret- ningene, betjeningselementene og skrueforbindelsene at de ikke er skadet og at de sitter fast. Skift ut skadete deler før du setter maskinen i drift. – Bruk aldri en akku som er deformert, som har falt ned eller er skadet. – Akku og ladeapparat må ikke utsettes for regn eller fuktighet. Driftstider Ta hensyn til de nasjonale/ kommunale forskriftene når det gjelder driftstider (disse får du vite ved å henvende deg til angjeldende myndighetene). Plasseringsangivelser Når det gjelder angivelse av plassering på maskinen (f.eks. venstre, høyre) går vi alltid ut ifra at du står ved styrestangen og ser i arbeidsretningen. Før første gangs bruk Fyll på motorolje OBS Maskinen blir av transportgrunner utlevert uten motorolje. Før første gangs bruk må det derfor fylles på motorolje, se motorhåndboken. Opplading av akku (Maskiner med elektrostart) Ta hensyn til alle henvisninger og informasjoner angående akku og ladeapparat i motorhåndboken. Fare for etsing/forgiftning I ekstreme tilfeller må det regnes med at det trenger ut væske eller gass. Fare for strømstøt Kontroller ladeapparatet før hver bruk for ytre skader. Bruk aldri et skadet ladeapparat eller et apparat som er falt ned. OBS – Vær sikker på at strømnettet tilsvarer de angivelser som finnes på ladeapparatets typeskilt og blir drevet med 220–230 V og 50 Hz. – Akku og ladeapparat må beskyttes mot fuktighet, regn, snø og frost. – Akkuet må kun lades opp i rom som er tørre og godt ventilert. – Ladeapparatet må skilles fra nettet når akkuen er tatt ut. – Stikk aldri andre gjenstander in i kontaktene på akkuen. – Før alle arbeider med lade- apparatet må dette skilles fra strømnettet. – Akku og ladeapparat må ikke åpnes. Alle arbeider på akku og ladeapparat må utføres av et fagverksted. Bilde 2 Før første gangs bruk av apparatet må akkuen lades opp i ca. 1 time. Bruk kun det ladeapparatet som er vedlagt ved leveringen. Henvisning Flere informasjoner angående opplading og indikasjoner av tilstanden på akkuen, finner i motorhåndboken. Henvisninger om skroting av ladeapparatet Ladeapparatet underligger forskriftene for skroting av elektroapparater. Ta hensyn til de lokale forskriftene. Innstillingsarbeider før hver igangsetting Fare for skade Før alle arbeider med denne maskinen – slå av motoren, – trekke ut tenningsnøkkelen (dersom denne finnes), – Vente til alle bevegelige deler er fullstendig stoppet, motoren må være avkjølt, – trekke ut tennpluggkontakten på motoren for å forhindre at den blir startet ved en feiltakelse. – Fjern startakkuen på motoren. Innhengning av gressoppfangeren (kun ved maskiner med gressoppfanger) Bilde 11 Løft opp utkastklaffen og heng inn gressoppfangeren. Innstilling av snitthøyden OBS Ved ujevnt terreng må snitthøyden velges slik at skjærekniven aldri kommer i kontakt med jorden. Bilde 3 Snitthøyden på gresset kan innstilles etter ønske. Innstillingsmuligheter (alt etter modell) fra ca. 3 cm til maksimalt 9cm. Henvisning Ved maskiner med individuell innstilling av hjulene, må alle hjulene stilles inn på samme høyde. Modell A Fest hjulene i ønsket posisjon. Modell B Trekk ut lasken og smekk den inn i ønsket posisjon. Modell C Skyv spaken for den sentrale høydeinnstillingen fram- eller tilbake, og la den smekke inn i ønsket posisjon. Låsing av framhjulene (kun maskiner med låsbare framhjul) Bilde 4 For låsing av hjulene for kjøring rett framover – sett dem framover og sett bøylen inn i det store hullet. For fri bevegelse av hjulene – sett bøylen inn i det små hullet. Påfylling av tanken og kontroll av oljenivå Fyll på blyfri bensin (se motorhåndboken). Drivstofftanken må fylles på inntil maksimalt 2 cm under underkanten av påfyllings- stussen. Drivstofftanken må lukkes godt til.

Kontroller oljenivået, om nødvendig må det fylles på (se motorhåndboken). Rengjør batterirommet på motoren Fjern fremmedlegemer og smuss fra batterirommet med en klut og børste. Starting av motoren Bilde 5 Fare For beskyttelse mot skade, – må motoren ikke startes dersom du står foran utkaståpningen; – hold hendene og føttene borte fra skjæreverket; – hender, føtter eller andre deler av kroppen må aldri komme i nærheten av deler som roterer. Hold alltid avstand til utkaståpningen. Før du starter motoren må du kople ut alle skjæreverktøyene og drev. Ikke vipp maskinen før start. Sett maskinen på et jevnt underlag, helst med kortklippet eller med lite gress. Henvisninger om motoren – Ta hensyn til informasjonene i motorhåndboken. – Noen modeller har ingen gasspak, turtallet blir automatisk innstilt. Motoren går alltid med optimalt turtall. Sett inn start akkuen i batterirommet på motoren inntil den smekker i – bilde 5A. Åpne bensinkranen (dersom denne finnes). Sett gasspaken (dersom denne finnes) på /max – bilde 5B. Stå bak maskinen – trykk sikkerhetsbøylen og hold den – bilde 5C. Betjen tenningsnøkkelen på styrestangen, inntil motoren starter (startforsøk max. 5 sekunder, før neste forsøk må du vente i min. 1 minutt) – bilde 5C. Når motoren går: Etter motorstart må gasspaken (dersom denne finnes) skyved mellom /max og /min, for å la motoren varmes opp i kort tid. Når du vil klippe gress settes gasspaken (dersom denne finnes) på full gass. Henvisning Videre informasjoner angående betjening av motoren finner du i motorhåndboken. Stopping av motoren Bilde 7 Sett gasspaken (dersom denne finnes) i stillingen /min. Slipp sikkerhetsbøylen. Motoren og skjæreverktøyet stopper etter kort tid. Arbeid med maskinen Inn-/utkopling av hjuldriften (kun ved maskiner med hjuldrift) Bilde 6A, B, C Innkopling av hjuldriften /

Trekk i spaken/bøylen og hold den. Utkopling av hjuldriften /

Slipp spaken/bøylen. Henvisning for maskiner tilsvarer bilde 6C For inn-/utkopling kan både den venstre og høyre spaken, hhv. også begge to brukes sammen. Henvisning Alt etter konstruksjonen kan det forekomme at bakhjulene gjør større motstand når maskinen blir skjøvet bakover. Det dreier seg her ikke om en feil på maskinen, men en egenskap som er teknisk betinget. Avhjelp (alt etter modell): Skyv maskinen litt framover uten av drivbøylen er trukket, skyv det så tilbake. Endring av drivhastigheten på hjuldriften (alt etter utførelse) OBS Skade på maskinen Innstillinger må kun foretas når motoren er i gang. Bilde 6D, E Velg ut med den små spaken blant de forskjellige hastighets- trinnene (1/min/ og 4/max/ ). Bilde 6F, G Velg med spaken mellom hastighetstrinnene (1/min/ og 4/max/ ). Henvisning Av tekniske årsaker kan det forekomme at hastigheten er vanskelig å forandre på når maskinen står stille. Avhjelp: Trekk drivbøylen og velg hastighetstrinn. Avtaking og tømming av gressoppfangeren (ved maskiner med gressoppfanger) Bilde 11 Når det klippete gresset blir liggende igjen på bakken, eller når måleren for fyllenivå (opsjon, bilde 12) viser at kurven er full: Slipp sikkerhetsbøylen og vent til motoren står stille. Løft opp utkastklaffen og ta av gressoppfangeren. Tøm innholdet. Arbeid uten gressoppfanger Når du tar av gressoppfangeren, vipper utkastklaffen nedover. Ved arbeider uten gressoppfanger blir det klippete gresset kastet direkte ned under. Omrustning til gressmaling (ved maskiner med tilbehør for gressmaling som opsjon) Maskiner med bakutkast: Bilde 8A Løft opp utkastklaffen. Ta av gressoppfangeren. !Norsk Driftsveiledning – Gressklipper med forbrenningsmotor Sett inn malekilen (alt etter modell). Senk utkastklaffen igjen.HenvisningVed modeller med integrert gressmalingsfunksjon er det ikke nødvendig med en separat malekil – denne funksjonen blir utført av en spesiell formet hekklaff (bilde 8B).Maskiner med sideutkast:Bilde 9 Monter støtfangeren/gress-malingsklaffen i stedet for sideutkastet (bilde 9A)eller Fjern sideutkastet – støtfangeren/gressmalings-klaffen lukkes automatisk (bilde 9B). Omrustning av maskiner til sideutkast (alt etter utførelse) Dersom det finnes:Ta av gressoppfangeren og senk ned bakutkastklaffen. Støtfangeren/gressmalingsklaffen løftes opp og sideutkastet monteres (bilde 9C). Etter endt arbeid trekke ut tenningsnøkkelen (dersom denne finnes). Vente til alle bevegelige deler er stoppet opp og motoren er avkjølt. Lukk bensinkranen (dersom denne finnes – se motorhåndboken). Trekk ut tennpluggkontakten på motoren. Tøm gressoppfangeren. Fjerning av start akku – bilde 16. Akku lades opp etter behov.Bilde 17For å kontrollere ladetilstanden på akkuen, trykkes tasten (1) på akkuen. LED (2) viser ca. ladetilstand.Når LED blinker, må akkuen straks lades opp.HenvisningMaskinen må kun plasseres i lukkede rom når motoren er avkjølt. Tips for pleie av gressplenen Her er noen tips slik at gressplenen din kan vokse sunt og jevnt. Klipping Gressplenen består av forskjellige gresstyper. Dersom du klipper ofte, vokser de typene gress fortere som har sterke røtter og som danner en fast gressteppe. Dersom du klipper sjeldent, får de gresstypene utvikle seg som har lange, høytvoksende gresstrå og andre ville gresstyper (som f.eks. kløver, tusenfryd osv).Normal høyde på en gressplen er på ca. 4–5 cm. Du bør helst kun klippe

av gresshøyden, altså ved 7–8 cm klippes det av på normal høyde.Gressplenen bør helst ikke være kortere enn 4 cm, da røttene ellers kan bli skadet ved tørke.Gress som har vokset høyt opp (f.eks. etter ferien) må klippes i etapper til det har fått normal høyde.Ved gressklipping må banene som du klipper alltid overlappe hverandre litt. Maling (med tilbehør) Gresset blir klippet i små stykker (ca. 1 cm) ved klippingen og det blir liggende igjen. Gressplenen får på den måten tilført næringsstoffer. For et optimalt resultat må gressplenen alltid holdes kortklippet, se også avsnittet “gressklipping”. De følgende henvisningene må tas hensyn til ved gressmaling:– Ikke klipp vått gress.– Klipp aldri mer en max. 2 cm av hele lengden.– Kjør langsomt.– Bruk maksimalt motorturtall.– Rengjør skjæreverket regelmessig. Transport Korte strekninger med hånd Fare Gjenstander kan bli hengende fast i skjæreverket som roterer og kan bli slengt rundt, og derved forårsake skader. For å kunne bevege maskinen over andre undergrunnsflater enn gress må motoren stoppes først. Med et kjøretøy Fare Før hver transport må motoren stoppes og avkjøles. Trekk ut tennpluggkontakten. Transporter aldri maskinen i vippet stilling. Ved transport må maskinen sikres tilstrekkelig oppå eller inni et kjøretøy slik at den ikke kan forskyve seg. Maskinen må kun transporteres med tom drivstofftank. Tanklokket må være fast lukket. Maskiner med stang som kan klaffes sammen:Bilde 10 For å lettere kunne forstue maskinen kan styrestangen klaffes sammen. Vedlikehold/Rengjøring Fare For beskyttelse mot skader må du før alle arbeider med maskinen – slå av motoren, – trekke ut tenningsnøkkelen (dersom denne finnes) – vente til alle bevegelige deler er stoppet opp og motoren er avkjølt, – trekke ut tennpluggkontakten på motoren for å forhindre at den blir startet ved en feiltakelse, – fjern start akkuen fra motoren, – ta hensyn til de ekstra sikker- hetshenvisningene i motor- håndboken.

Fare For beskyttelse mot skader på grunn av skjæreverket, må alle arbeider slik som utskifting eller sliping av skjærekniven kun foretas på et fagverksted (det er nødvendig med spesialverktøy). Dreiemoment for skruing av knivskruen: – 51–68 Nm (gressklipper med stålkasse) – 36–44 Nm (gressklipper med plast kasse) OBS Maskinen må alltid vippes slik at tennpluggen viser oppover, slik at det ikke oppstår motorskade på grunn av drivstoff eller olje. Vedlikehold OBS Ta hensyn til vedlikeholds- forskriftene i motorhåndboken. Maskinen bør kontrolleres og vedlikeholdes ved slutten av sesongen av et fagverksted. Alle reparasjoner må foretas på et fagverksted. OBS Motorolje er miljøskadelig. Ved oljeskift må du sørge for at den gamle oljen blir levert inn på et spesialdeponi eller blir tatt hånd om av et avfallsfirma. Batteriene/akkuene er miljøskadelige. Brukte batterier/akkuer må ikke kastes i bosset. De kan leveres inn til forhandleren eller må bringes til et spesialdeponi. Ta ut batteriene/ akkuene før maskinen blir skrottet. Henvisning Ta hensyn til kontroll- og vedlikeholdsintervallene som er nevnt i motorhåndboken. Alt etter modell er maskinen din utstyrt med en elektronisk vedlikeholdsviser (bilde 13). Ta hensyn til de tilsvarende vedlikeholdsvisningene i tillegg til de skriftlige veiledningene for vedlikehold. Informasjoner om betjening eller andre informasjoner finnes i den separate betjeningsveiledningen som er vedlagt vedlikeholds- viseren. Før hver drift Kontroller oljenivået, om nødvendig må det fylles på. Kontroller skrueforbindelsene at de sitter godt fast, om nødvendig må de skrues fast. Kontroller sikkerhetsinnretningene. Fremmedlegemer og smuss må fjernes fra batterirommet ved motoren med en klut eller børste. Kontroller koplingspunktet for koplingen: (kun ved maskiner med hjuldrift) – Når motoren er i gang og når hjuldriften er slått av må maskinen ikke bevege seg framover. – Når motoren er i gang og når hjuldriften er slått på skal maskinen kjøre framover. Bilde 15 Om nødvendig må koplings- punktet på spaken for hjuldrift (alt etter utførelse på undersiden av girkonsollen) innstilles med rillehjul/innstillingsmutter eller med bowdentrekk. Henvisning Ved noen modeller er det ikke mulig å foreta innstillinger. Etter de første 2–5 driftstimene Skift olje, se vedlagte motorhåndbok. Etter hver gressklipping eller om nødvendig må akkuen lades opp. En gang i sesongen Skift olje, se vedlagte motor- håndbok. Smør leddpunktene og dreiefjærene ved utkastklaffen. Maskinen bør kontrolleres og vedlikeholdes ved slutten av sesongen av et fagverksted. La akkuen og ladeapparatet kontrolleres regelmessig (minst 1 x i året) på et fagverksted. Rengjøring OBS Rengjør maskinen etter hver bruk. En maskin som ikke er gjort ren kan forårsake material- og funksjons- feil. Ikke bruk høytrykksrenser for rengjøring. Rengjøring av gressoppfangeren (kun ved maskiner med gressoppfanger) Rengjøringen går lettest like etter at gressklippingen er ferdig. Ta av gressoppfangeren og tøm den. Gressoppfangeren kan spyles ut med en kraftig vannstråle (hageslange). La gressoppfangeren tørke skikkelig før den brukes igjen. Rengjøring av gressklipperen Fare Ved arbeider med skjæreverket kan du skade deg. Bruk derfor alltid vernehansker for din egen sikkerhet. OBS Maskinen må alltid vippes slik at tennpluggen viser oppover, slik at det ikke oppstår motorskade på grunn av drivstoff eller olje. Maskinen må ikke sprøytes med vann, da ellers de elektriske delene kan ta skade. Akku og ladeapparat må beskyttes mot fuktighet. Rengjør maskinen helst like etter at gressklippingen er ferdig. Rengjør batterirommet på motoren Fremmedlegemer og smuss må fjernes fra batterirommet ved motoren med en klut eller børste. Maskiner uten vaskesystem for deksel: Skjæreboksen og utkastklaffen gjøres ren med en børste, med håndkost eller med en klut. Sett maskinen på hjulene og fjern alle synlige rester av gress eller smuss.

Maskiner med vaskesystem for deksel: Bilde 14 Gressklipperen med vaskesystem for deksel er utstyrt med en vanntil- kopling. Dermed kan rester av gress skylles av undersiden av klippe- dekselet og det forhindres dermed avleiringer fra kjemikalier som korroderer. Etter gressklippingen går du fram som følger: Sett maskinen ned på en jevn flate som er fri for grus, steiner osv.. Henvisning Utkastsjakten må ikke være rettet mot hus, garasje e.l. Det monteres en vanlig slange- adapter (kan også fåes som opsjon ved levering) til en vannslange og tilkoples på vanntilkoplingen på klippe- dekselet. Skru opp vannet. Start motoren og la den gå i noen minutter. Stopp motoren og fjern vannslangen fra maskinen. Etter avsluttet rengjøring: Start motoren og la den gå i noen minutter, for å tørke undersiden på klippedekselet. Stopp motoren. Når maskinen skal tas ut av bruk Fare Eksplosjon og brannfare. Maskiner med påfylt drivstoff (bensin) må aldri lagres i rom hvor fra drivstoffdampene kan komme i berøring med åpen flamme eller gnister. OBS Materialskader på maskinen. – Maskinen må lagres (med avkjølt motor) kun i rene og tørre rom. – Beskytt maskinen mot rust dersom den skal lagres i et lengre tidsrom f.eks. om vinteren. – Akku og ladeapparat må lagres på et kjølig og tørt sted. – Akku og ladeapparat må beskyttes mot fuktighet, regn, snø og frost. Etter sesongen eller når maskinen ikke skal brukes på lengre enn én måned må: Fyll drivstoffet i en egnet beholder og ta motoren ut av drift slik som beskrevet i motorhånd- boken. OBS Drivstoff må kun tappes ut i fri luft. Maskinen og gressoppfangeren rengjøres, Alle metalldelene beskyttes mot rust ved å tørkes av med en klut som er innsmurt med olje (uten harpiks) eller sprøytes inn med oljespray. Opplading av akku. Garanti I hvert land gjelder de garanti- bestemmelsene som er utgitt av vårt firma hhv. vår importør. Feil på maskinen blir reparert gratis i henhold til ansvarsbetingelsene, dersom årsaken skulle skyldes material- eller produksjonsfeil. I garantitilfeller må du henvende deg til forhandleren eller til nærmeste salgskontor. Informasjon om motoren Produsenten av motoren er ansvarlig for alle problemer med motoren når det gjelder effekt, effektmåling, tekniske data, garanti og service. Informasjoner finnes i den separat medleverte eier-/ brukerhåndboken fra motorprodusenten. Feilsøking og -utbedring Dersom det oppstår en feil ved gressklipperen, kan dette ofte ha enkle årsaker, som du bør vite om og delvis også selv kan utbedre. I tvilstilfeller hjelper forhandleren eller et fagverksted med råd og veiledning. !Driftsveiledning – Gressklipper med forbrenningsmotor Norsk
