РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ A 460 A SP HW IS Wolf Garten

(Оригинальная инструкция по эксплуатации)

Українська 244

Наполнете моторно масло

Внимание

■ Дополнете го акумулаторот.

Еднаш во сезоната

Проблем Можно причина Помош

Проблем Можно причина Помош

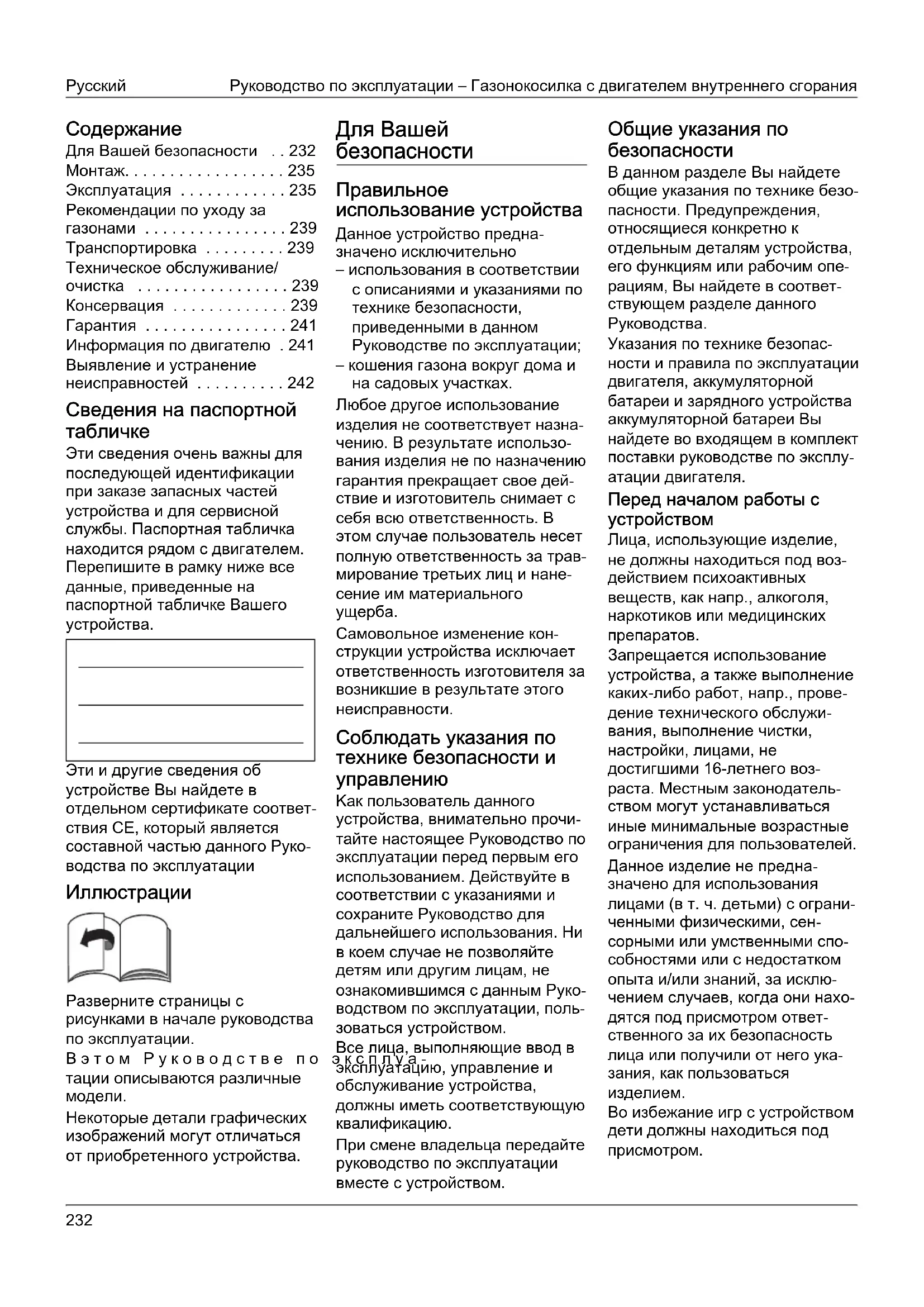

Для Вашей безопасности .. 232

Монтаж....235

Эксплуатация ..... 235

Рекомендации по уходу за газонами ..... 239

Транспортировка ..... 239

Техническое обслуживание/ очистка 239

Консервация ..... 239

Гарантия 241

Информация по двигателю . 241

Выявление и устранение неисправностей ..... 242

Сведения на паспортной табличке

Эти сведения очень важны для последующей идентификации при заказе запасных частей устройства и для сервисной службы. Паспортная табличка находится рядом с двигателем. Перепишите в рамку ниже все данные, приведенные на паспортной табличке Вашего устройства.

Эти и другие сведения об устройстве Вы найдете в отдельном сертификате соответствия СЕ, который является составной частью данного Руководства по эксплуатации

Иллюстрации

Разверните страницы с рисунками в начале руководства по эксплуатации.

В этом Руководстве по тации описываются различные модели.

Некоторые детали графических изображений могут отличаться от приобретенного устройства.

Для Вашей безопасности

Правильное использование устройства

Данное устройство предназначено исключительно

– использования в соответствии с описаниями и указаниями по технике безопасности, приведенными в данном

Руководстве по эксплуатации;

– кошения газона вокруг дома и на садовых участках.

Любое другое использование изделия не соответствует назначению. В результате использования изделия не по назначению гарантия прекращает свое действие и изготовитель снимает с себя всю ответственность. В этом случае пользователь несет полную ответственность за травмирование третьих лиц и нанесение им материального ущерба.

Самовольное изменение конструкции устройства исключает ответственность изготовителя за возникшие в результате этого неисправности.

Соблюдать указания по технике безопасности и управлению

Как пользователь данного устройства, внимательно прочитайте настоящее Руководство по эксплуатации перед первым его использованием. Действуйте в соответствии с указаниями и сохраните Руководство для дальнейшего использования. Ни в коем случае не позволяйте детям или другим лицам, не ознакомившимся с данным Руководством по эксплуатации, пользоваться устройством.

Все лица, выполняющие ввод в эксплуатацию, управление и обслуживание устройства, должны иметь соответствующую квалификацию.

При смене владельца передайте руководство по эксплуатации вместе с устройством.

Общие указания по безопасности

В данном разделе Вы найдете общие указания по технике безо- пасности. Предупреждения, относящиеся конкретно к отдельным деталям устройства, его функциям или рабочим опе- рациям, Вы найдете в соответ- ствующем разделе данного Руководства.

Указания по технике безопасности и правила по эксплуатации двигателя, аккумуляторной батареи и зарядного устройства аккумуляторной батареи Вы найдете во входящем в комплект поставки руководстве по эксплуатации двигателя.

Перед началом работы с устройством

Лица, использующие изделие, не должны находиться под воздействием психоактивных веществ, как напр., алкоголя, наркотиков или медицинских препаратов.

Запрещается использование устройства, а также выполнение каких-либо работ, напр., проведение технического обслуживания, выполнение чистки, настройки, лицами, не достигшими 16-летнего возраста. Местным законодательством могут устанавливаться иные минимальные возрастные ограничения для пользователей. Данное изделие не предназначено для использования лицами (в т. ч. детьми) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и/или знаний, за исключением случаев, когда они находятся под присмотром ответственного за их безопасность лица или получили от него указания, как пользоваться изделием.

Во избежание игр с устройством дети должны находиться под присмотром.

Не используйте устройство, не пройдя соответствующий инструктаж, или в состоянии усталости / болезни.

Все лица, выполняющие ввод в эксплуатацию, управление и обслуживание устройства, должны иметь соответствующую квалификацию.

Перед началом работы ознакомьтесь со всеми приспособлениями и элементами управления, а также с их функциями.

Храните топливо только в разрешенных к использованию специальных канистрах и всегда вдали от источников тепла (напр., печей или водонагревателей). Заправляйте устройство только на открытом воздухе.

Никогда не заправляйте устройство при работающем или горячем двигателе.

Замените поврежденные глушитель, бак или крышку бака.

Проверьте перед использованием:

– работоспособность травосборника и правильное закрытие крышки выбрасывателя. Следует немедленно заменять поврежденные, изношенные или недостающие детали;

– режущие инструменты, крепежные болты и весь режущий механизм на наличие следов износа или повреждений. Изношенные и поврежденные детали необходимо заменять в специализированной мастерской только комплектом, чтобы исключить возникновение дисбаланса;

Входящее в комплект поставки устройства зарядное устройство, предназначено исключительно для зарядки используемого в устройстве аккумулятора. Аккумулятор должен заряжаться только с помощью данного зарядного устройства.

Запасные части и принадлежности должны соответствовать установленным изготовителем требованиям.

Поэтому используйте только оригинальные запасные части и принадлежности или запасные части и принадлежности, допущенные производителем. При замене учитывайте указания по монтажу, входящие в комплект поставки детали.

Использование запчастей и принадлежностей, которые не были одобрены производителем, может представлять значительную угрозу безопасности.

Поручайте выполнение ремонта только квалифицированному персоналу или специалистам уполномоченного сервисного центра.

Следите за своевременным выполнением всех работ по техническому обслуживанию – это позволит поддерживать безопасное эксплуатационное состояние устройства.

Во время работы с устройством

При работах с устройством или над устройством необходимо носить соответствующую рабочую одежду, как, например:

- 3 а щитную обувь,

– длинные штаны;

– плотно облегающую одежду;

– наушники для защиты органов слуха,

– Защитные очки и т.д.

Ношение индивидуальных средств защиты снижает риск получения травм.

Избегайте ношения свободной одежды или одежды со свисающими шнурками и ремнями.

Работа без средств защиты органов слуха может привести к потере слуха.

Даже при использовании средств для защиты органов слуха делайте частые перерывы в работе, чтобы сохранить слух.

На устройстве должны быть установлены все защитные приспособления, находящиеся в исправном состоянии.

Запрещается вносить изменения в конструкцию защитных приспособлений.

Используйте устройство только в том техническом состоянии, в котором оно было выпущено и согласно предписаниям изготовителя.

Ни в коем случае не изменяйте предварительно установленные на заводе-изготовителе настройки двигателя.

Избегайте открытого огня, а также искр и курения.

Указания относительно вибрации:

Вибрационные колебания могут оказать отрицательное воздействие на нервы и привести к нарушению циркуляции крови в сосудах рук и предплечий.

– При работе в условиях низкой температуры окружающей среды носите теплую одежду и следите, чтобы ваши руки были теплыми и сухими.

– Делайте перерывы.

– Почувствовав онемение, зуд или боль в коже пальцев или рук, или же ее победнение, прекратите работу с машиной и, при необходимости, обратитесь к врачу.

Перед началом любых работ на устройстве

Для защиты от травмирования перед проведением любых работ над этим изделием (напр.: технического обслуживания или регулировочных работ) и перед транспортировкой (напр.: поднятием или переноской) изделия необходимо:

– отключить двигатель,
– извлечь ключ зажигания (при наличии),
– дождаться полной остановки всех подвижных деталей и охлаждения двигателя,

– снять колпачок свечи зажигания с двигателя для предотвращения непреднамеренного запуска двигателя,

– снять стартовую аккумуляторную батарею с двигателя,

– ознакомиться с дополнительными указаниями по технике безопасности в Руководстве по эксплуатации двигателя.

По окончании работ по обслуживанию устройства

Никогда не оставляйте устройство, пока не остановите двигатель и не извлечете – при его наличии – ключ зажигания.

Предохранительные устройства

Рис. 1

⚠️ Опасность

Ни в коем случае не используйте устройство с поврежденными или не подсоединенными защитными приспособлениями.

Скоба безопасности (1)

Скоба безопасности служит для Вашей безопасности, чтобы в экстренном случае немедленно остановить двигатель и режущий механизм.

Запрещается предпринимать попытки предотвратить ее защитную функцию.

Крышка выбрасывателя (2) или противоударная защита (3)

Крышка выбрасывателя/противоударная защита защищает Вас от травмирования режущим механизмом или вылетающими твердыми предметами. Устройства можно эксплуатировать только с установленной крышкой выбрасывателя или противоударной защитой.

Символы, используемые на устройстве

На устройстве расположены наклейки с различными символами. Ниже приведены пояснения к символам:

Внимание Перед вводом в эксплуа- тацию прочтите руководство по эксплуатации!

Держать посторонних вдали от опасного участка!

Выключите двигатель и извлеките ключ зажигания перед проведением любых работ над устройством, а также перед тем, как оставить устройство. Ознакомьтесь с дополнительными указаниями в разделе «Для Вашей безопасности».

Перед началом работ по обслужи- ванию режущих инструментов сни- майте колпачок свечи зажигания! Держите подальше от режущих инстру- ментов руки и ноги! Перед настройкой, очисткой или про- веркой устройства его следует выключить и снять колпачок свечи зажигания.

Опасность травмирования – работать только с установленным выбрасывателем.

Всегда следите за тем, чтобы эти символы на устройстве были читаемы.

Символы в Руководстве

В данном руководстве используются символы, которые обращают внимание на опасности или важные указания. Ниже приведены пояснения к символам:

⚠️ Опасность

Ваше внимание обращается на опасности, связанные с описанной рабочей операцией, во время которой существует угроза для людей.

Внимание

Ваше внимание обращается на опасности, связанные с описанной рабочей операцией, и которые могут повлечь за собой повреждение устройства.

i Указание

Обозначает важную информацию и советы по использованию.

Монтаж

Сборка устройства изображена на рисунках в отдельном приложении.

i Указание по утилизации

Утилизировать ненужные остатки упаковки, старые устройства и т. п. в соответствии с требованиями местного зако- нодательства.

Эксплуатация

Ознакомьтесь также с указаниями в Руководстве по эксплуатации двигателя.

⚠️ Опасность

Несчастный случай

– Во время кошения посторонние лица, особенно дети, или животные, ни в коем случае не должны находиться в непосредственной близости от устройства. Существует опасность травмирования отлетающими камнями или другими предметами.

Падение

– Перемещайте устройство только со скоростью шага.
– Соблюдайте особую осторожность при кошении в обратном направлении, т. е. когда Вы тянете устройство на себя.
– При кошении на крутых склонах устройство может перевернуться и Вы можете получить травмы. Косите поперек склона, ни в коем случае вверх и вниз. Не косите на склонах с углом наклона более 20 %.
– Будьте особенно осторожны при изменении направления движения и всегда сохраняйте устойчивое положение.

– Существует опасность травмирования при кошении на граничных участках. Кошение вблизи краев, зеленых изгородей или крутых склонов опасно. Соблюдайте при кошении безопасное расстояние.
– При скашивании влажной травы из-за сниженного сцепления с землей устройство может повести в сторону, и Вы можете упасть. Косите только сухую траву.
– Работайте только при дневном свете или при хорошем искусственном освещении.

Травмирование

– Следует всегда соблюдать безопасное расстояние до вращающегося инструмента, определенное рукояткой управления.
– Рабочая зона пользователя во время эксплуатации находится за рукояткой управления.
– Никогда не подносите руки или ноги к вращающимся частям.
– Не используйте устройство при плохих погодных условиях, например, если может начаться дождь или гроза.
– Используйте изделие только в сухую погоду.
– Не допускайте попадания на изделие капель дождя или влаги. На влажной траве изделие может скользить из-за уменьшения сцепления колес с поверхностью.
– Остановите двигатель и дождитесь остановки режущего инструмента:

– перед тем, как наклонить устройство;
– для перемещения изделия по поверхности, не покрытой травой.

– Остановите двигатель и, во избежание его непреднамеренного запуска: Извлечь ключ зажигания (при наличии), снять стартовую аккумуляторную батарею с двигателя, дождаться охлаждения двигателя и снять наконечник провода со свечи зажигания,
– перед устранением засоров и блокировок из выбрасывателя,
– перед проверкой, очисткой или настройкой газонокосилки, а также перед проведением любых других работ над устройством,
– при столкновении с посторонним предметом. Проверьте газонокосилку на наличие повреждений и при их наличии обратитесь в специализированную мастерскую,
– при возникновении чрезмерной вибрации устройства. Немедленно проверьте устройство.
– Ни в коем случае не поднимайте и не переносите устройство с работающим двигателем.
– Проверьте территорию, на которой будет использоваться устройство, и удалите все предметы, которые могут быть захвачены и отброшены.
– При столкновении режущего инструмента с посторонним предметом (например, с камнем) или при возникновении нехарактерно высокой вибрации устройства: Немедленно остановить двигатель. Поручить специализированной мастерской проверку устройства перед дальнейшей эксплуатацией на предмет выявления повреждений.
– В случае с газонокосилками с серповидным режущим механизмом, никогда не стойте перед отверстиями для выброса травы.

Устройства с травосборником:

– При отсоединении травос- борника Вы или другие лица могут получить травмы отбро- шенным скошенным мате- риалом или посторонними предметами. Никогда не опу- стошайте травосборник при работающем двигателе. Отключайте устройство.

Не исключена опасность удушья в результате вдыхания окиси углерода.

Двигатель внутреннего сгорания должен работать только под открытым небом.

Взрыво- и пожароопасность

– Пары бензина взрывоопасны, а бензин крайне легко воспла- меняется. – Заполните топливо, перед тем как запустить двигатель. Держите бак закрытым при работающем или еще горячем двигателе.

– Доливать топливо можно только при выключенном и охлажденном двигателе. Избегайте открытого огня, а также искр и курения. Заправляйте устройство только на открытом воздухе.

– Не запускать двигатель, если топливо перелилось через край. Переместить изделие с загрязненной топливом поверхности и подождать, пока пары топлива испарятся.

– Во избежание возникновения пожара, пожалуйста, очищайте следующие части изделия от травы или выделяющегося масла:

-Двигатель
-Глушитель
– Батареи/аккумуляторы,
-Бензобак.

Опасность спотыкания

– Перемещайте устройство только со скоростью шага.

Внимание

Опасность повреждения устройства

– Камни, лежащие ветки или подобные предметы могут при вести к повреждению устройства и к нарушению его функционирования. Перед каждым использованием удаляйте все твердые предметы с обрабатываемой территории.
– Эксплуатируйте устройство только в безупречном техническом состоянии. Перед началом работы проведите визуальную проверку устройства. Проверяйте в особенности защитные приспособления, элементы управления и винтовые соединения на наличие повреждений и прочность крепления.
Перед началом эксплуатации машины поврежденные детали следует заменить.
– Ни в коем случае не использовать аккумуляторную батарею в случае ее деформации, повреждения или после ее падения.
– Беречь аккумуляторную батарею и зарядное устройство от дождя и сырости.

i Время работы

Соблюдайте национальные/коммунальные предписания относительно разрешенного времени использования изделия (при необходимости обратитесь за информацией в Ваш уполномоченный административный орган).

i Указания по местоположению частей

При указании расположения тех или иных деталей изделия (напр., слева или справа) мы всегда исходим от рукоятки управления в сторону движения изделия при работе.

Перед первым вводом в эксплуатацию Заливка моторного масла

Внимание

Из соображений удобства транспортировки устройство поставляется без моторного масла.

■ Поэтому, перед первым вводом в эксплуатацию необходимо залить моторное масло, см. Руководство по эксплуатации двигателя.

Зарядка аккумулятора (устройства с электростартером)

Соблюдать все приведенные в руководстве по эксплуатации двигателя указания и сведения относительно аккумуляторной батареи и зарядного устройства, и следовать им.

Опасность химического ожога/отравления

В крайних случаях не исключено выделение жидкостей или газов.

Опасность поражения электрическим током

Проверяйте зарядное устройство перед каждым использованием на наличие внешних повреждений. Ни в коем случае не использовать зарядное устройство в случае повреждения или после его падения.

Внимание

– Убедитесь, что электрическая сеть имеет напряжение 220–230 В и частоту тока 50 Гц в соответствии с данными, ука данными на типовой табличке зарядного устройства.
– Беречь аккумуляторную батарею и зарядное устройство от сырости, дождя, снега и мороза.
– Заряжать аккумуляторную батарею только в хорошо проветриваемых и сухих помещениях.
– Зарядное устройство отсоединить от электросети после извлечения из него аккумуляторной батареи.

– Ни в коем случае не вставлять никаких предметов в контакты аккумуляторной батареи.
– Зарядное устройство отсоединить от электросети перед выполнением всех работ над ним.
– Аккумуляторную батарею и зарядное устройство не вскрывать. Выполнение всех работ над аккумуляторной батареей и зарядным устройством поручать специализированной мастерской.

Рис. 2

■ Перед первым использованием изделия зарядить аккумуляторную батарею в течение ок. 1 часа. Разрешается использовать только зарядное устройство из комплекта поставки.

i Указание

Подробную информацию о процессе зарядки и индикации уровня зарядки аккумуляторной батареи Вы найдете в руководстве по эксплуатации двигателя.

i Указание по утилизации зарядного устройства

Зарядное устройство подлежит утилизации в соответствии с предписаниями по утилизации электроприборов. Соблюдайте местные предписания.

Регулировочные работы перед каждой эксплуатацией

⚠️ Опасность травмирования

Перед началом любых работ на устройстве

– Выключите двигатель,
– Извлечь ключ зажигания (при наличии),
– Дождаться полной остановки всех подвижных деталей; двигатель должен быть остывшим,
– Снять колпачок свечи зажигания с двигателя для предотвращения непреднамеренного запуска двигателя,

– стартовую аккумуляторную батарею снять с двигателя.

Установка травосборника (только для устройств с травос- борником)

Рис. 11

■ Приподнять крышку выбрасывателя и установить травосборник.

Установка высоты кошения

Внимание

Высоту кошения на неровной поверхности следует установить так, чтобы режущий нож ни в коем случае не касался почвы. Рис. 3 и 4

Установить высоту кошения травы по желанию.

Регулировка возможна (в зависимости от модели) от ок. 3 см до максимум 9 см.

i Указание

На устройствах с индивидуальной регулировкой для каждого колеса, следует установить все колеса на одинаковую высоту.

Модель А - рис. 3

■ Потянуть петлю и зафиксировать в желаемом положении.

Модель В - рис. 4

■ Переместить вперед или назад рычаг централизованной регулировки высоты и зафиксировать в желаемом положении.

Заправка топливом и проверка уровня масла

■ Заправить бак неэтилированным бензином (см. Руководство по эксплуатации двигателя).
■ Уровень топлива в баке не должен доходить 2 см до нижнего края заливного патрубка.
■ Плотно закрыть топливный бак крышкой.
■ Проверить уровень масла и, при необходимости, долить (см. Руководство по эксплуатации двигателя).

Чистка батарейного отсека на двигателе

■ Посторонние предметы и загрязнения удалить с батарейного отсека с помощью ткани и щетки.

Запуск двигателя

Рис. 5

⚠️ Опасность

Для защиты от травмирования,

– не запускайте двигатель, если Вы находитесь перед выбрасывателем;
– держите ноги и руки вдали от режущего механизма.
– ни в коем случае не подносите руки, ноги или другие части тела к вращающимся деталям изделия. Держитесь всегда вдали от выбрасывателя.

Перед запуском двигателя отключите сцепление всех режущих инструментов и приводов. Не наклонять устройство во время запуска двигателя. Установить устройство на ровной поверхности с максимально короткой травой или с небольшим количеством травы.

i Примечания по двигателю

– Ознакомьтесь с информацией, приведенной в Руководстве по эксплуатации двигателя.
– Некоторые модели не имеют рычага газа, число оборотов устанавливается автоматически. Двигатель всегда работает с оптимальным числом оборотов.

■ Стартовую аккумуляторную батарею вставить в батарейный отсек на двигателе так, чтобы она зафиксировалась в пазе – рис. 5А.
■ Открыть бензокран (при наличии).
- Установить рычаг управления дроссельной заслонкой (при наличии) в положение /max – рис. 5В.

■ Встать позади изделия – прижать и удерживать скобу безопасности – рис. 5С.
- Ключ зажигания на рукоятке управления включить, чтобы двигатель завелся (попытка запуска макс. 5 секунд, перед следующей попыткой подождать мин. 1 минуту) – рис. 5С.

Когда двигатель заработает:

■ После запуска двигателя установить рычаг управления дроссельной заслонкой (при наличии) между /тах и
/min чтобы прогреть двигатель в течение непродолжительного времени.
■ Для кошения газона установить рычаг управления дроссельной заслонкой (при наличии) на полный газ.

i Указание

Дополнительная информация по управлению двигателем представлена в Руководстве по эксплуатации двигателя.

Остановка двигателя

Рис. 7

■ Установить рычаг управления дроссельной заслонкой (при наличии) в положение /min.
- Отпустить скобу безопасности. Двигатель и режущий инструмент остановятся через некоторое время.

Работа с устройством Включение/выключение привода колес

(только для устройств с приводом колес)

Рис. 6

Включение привода колес ⚙️ 1

■ Нажмите на скобу привода колес (2) вместе со скобой безопасности (1) в направлении вперед. Чем больше смещение вперед, тем быстрее будет двигаться машина.

Выключение привода колес ⚡ ⚡

- Оттяните скобу привода колес (2) вместе со скобой безопасности (1) полностью назад.

i Указание

Задние колеса изделия при перемещении назад могут оказывать повышенное сопротивление, что обусловлено особенностями конструкции. В данном случае речь идет не о неисправности, а о технических особенностях устройства.

Решение (в зависимости от модели): не вытягивая приводную скобу, передвиньте устройство сначала немного вперед, а затем назад.

Отсоединение и опустошение травосборника (для устройств с травосбор- ником)

Рис. 11

Если скошенная трава остается лежать на земле или индикатор уровня заполнения (опция, рис. 12) показывает, что приемная корзина наполнена травой:

■ Отпустить скобу безопасности и дождаться остановки двигателя.
■ Поднять крышку выбрасывателя и отсоединить травосборник.
■ Вытряхнуть содержимое.

Работа без травосборника

Если Вы снимете травосборник, то крышка выбрасывателя упадет вниз. При работе без травосборника скошенная трава будет сбрасываться вниз.

Переоборудование на мульчирование

(для устройств с опциональными принадлежностями для мульчирования)

Устройства с задним выбросом: Рис. 8А

■ Поднять крышку выбрасывателя.
■ Отсоединить травосборник.

■ Установить мульчирующий клин (в зависимости от модели).
■ Опустить крышку выбрасывателя.

i Указание

Для моделей со встроенной мульчирующей функцией не требуется установка отдельной мульчирующей заглушки – эту функцию выполняет специальной формы задняя крышка (рис. 8В).

Переоборудование устройств на боковой выброс (в зависимости от исполнения)

■ При наличии: Отсоединить травосборник и опустить крышку заднего выброса.
■ Поднять противоударную защиту/ мульчирующую заглушку и установить боковой выброс (рис. 9).

После завершения работы

■ Извлечь ключ зажигания (при наличии).
■ Дождаться полной остановки всех подвижных деталей и охлаждения двигателя.
■ Закрыть бензокран (при наличии – см. Руководство по эксплуатации двигателя).
■ Снять колпачок свечи зажигания с двигателя.
■ Опустошить травосборник.

■ Стартовую аккумуляторную батарею снять с двигателя – рис. 16.

■ Аккумуляторную батарею дозарядить при необходимости.

Рис. 17

Для проверки уровня зарядки аккумуляторной батареи нажать на кнопку (1) на аккумуляторной батарее. Светодиоды (2) показывают приблизительный уровень зарядки.

Если светодиод мигает, аккумуляторную батарею немедленно зарядить.

i Указание

Устройства можно ставить в закрытые помещения только после остывания двигателя.

Рекомендации по уходу за газонами

Несколько советов, чтобы Ваш газон был здоровым и рос равномерно.

Кошение

Газон состоит из различных сортов травы. Если Вы будете скашивать траву часто, быстрее будет расти трава с сильными корнями, образующая дерн. Если Вы косите редко, то развиваются в основном высокора-стущие травы и другие дикорастущие растения (напр., клевер, маргаритки).

Нормальная высота травы на газоне составляет 4–5 см. Скашивать необходимо лишь 1/3 от общей высоты, то есть, при высоте травы 7–8см следует укорачивать ее до нормальной высоты.

По возможности не срезать траву ниже уровня в 4 см, иначе при засухе повреждается травяной покров.

Сильно отросшую траву (напр., после отпуска) скашивайте поэтапно до нормальной высоты. При кошении края полос скашивания должны всегда немного заходить друг на друга.

Мульчирование (с использованием принадлежностей)

При мульчировании трава разрезается на мелкие кусочки (длиной около 1 см) и остается лежать на газоне. В результате газон получает множество питательных веществ.

Для достижения оптимального результата необходимо всегда поддерживать рекомендуемую высоту газона, см. также раздел «Кошение».

При мульчировании необходимо учитывать следующее:

– Нельзя косить мокрую траву.
– Никогда не скашивать более 2 см от общей высоты травы.
– Передвигайтесь на устройстве медленно.
– Использовать максимальное число оборотов двигателя.
– Регулярно очищайте режущий механизм.

Транспортировка

На короткие расстояния вручную

⚠️ Опасность

Посторонние предметы могут быть захвачены и отброшены вращающимся режущим механизмом, что может привести к повреждениям.

Для перемещения устройства по поверхностям, не покрытым травой, следует сначала остановить двигатель.

С помощью транспортного средства

⚠️ Опасность

Перед каждой транспортировкой остановить двигатель и дать ему остыть. Снять колпачок свечи зажигания.

Не перевозите устройство в наклонном положении.

Достаточно надежно зафиксируйте устройство от самопроизвольного смещения при его транспортировке в кузове или на прицепе транспортного средства.

Устройство должно транспортироваться только с пустым топливным баком. Крышка бака должна быть плотно закрытой.

Устройства со складной рукояткой:

Рис. 10

■ Для удобства хранения сложить рукоятку управления.

Техническое обслуживание/очистка

⚠️ Опасность

Для защиты от травмирования перед любыми работами на устройстве необходимо:

– отключить двигатель,
– извлечь ключ зажигания (при наличии),
– дождаться полной остановки всех подвижных деталей и охлаждения двигателя,
– снять колпачок свечи зажигания с двигателя для предотвращения непреднамеренного запуска двигателя,
– стартовую аккумуляторную батарею снять с двигателя,
– ознакомиться с дополнительными указаниями по технике безопасности в Руководстве по эксплуатации двигателя.

⚠️ Опасность

Для защиты от травмирования режущим механизмом все работы, такие как замена или заточка режущего ножа, должны выполняться только в специализированной мастерской (необходимы специальные инструменты).

Внимание

При наклоне устройства необходимо всегда располагать его свечой зажигания вверх во избежание повреждения двигателя от попадания бензина или масла.

i Указание

Регулярный уход обеспечивает длительный срок службы и бесперебойную работу. Недостаточное обслуживание Вашего устройства может привести к возникновению дефектов, отрицательно сказывающихся на безопасности.

Техническое обслуживание

Внимание

Выполняйте предписания выполнению техобслуживания, приведенные в инструкции по эксплуатации двигателя. После окончания сезона рекомендуется произвести осмотр устройства и его техническое обслуживание в специализированной мастерской.

Выполнение любых ремонтных работ поручать только специализированной мастерской.

Внимание

Угроза окружающей среде от моторного масла

Отработанное масло после его замены следует сдавать в соответствующий приемный пункт или на предприятие по утилизации отходов.

Угроза окружающей среде от батарей/аккумуляторов.

Использованные батареи/аккумуляторы нельзя выбрасывать в мусор вместе с бытовыми отходами. Сдайте использованные батареи/аккумуляторы Вашему торговому агенту или на предприятие, занимающееся их экологичной утилизацией. Прежде чем сдать устройство в утиль, извлеките из него батареи/аккумуляторы.

Указание

Соблюдайте рекомендованные интервалы технического осмотра и обслуживания, указанные в Руководстве по эксплуатации двигателя.

В зависимости от модели Ваше устройство оснащено электронным индикатором технического обслуживания (рис. 13).

Обращайте внимание на соответствующие индикации технического обслуживания в дополнение к письменным указаниям.

Сведения по управлению и другую информацию Вы найдете в отдельном Руководстве по эксплуатации, прилагающемся к индикатору технического обслуживания.

Перед каждой эксплуатацией

■ Проверить уровень масла, при необходимости дополнить.
■ Проверить прочность винтовых соединений, при необходимости затянуть.
■ Проверить защитные приспособления.
■ Посторонние предметы и загрязнения удалить с батарейного отсека на двигателе с помощью ткани и щетки.

Проверка точки сцепления: (только для устройств с приводом колес)

– При работающем двигателе и выключенном приводе колес устройство не должно двигаться вперед.
– При работающем двигателе и включенном приводе колес устройство должно двигаться вперед.

Рис. 15

■ В зависимости от исполнения, боуденовский трос привода колес можно отрегулировать, переставив его из крепежного отверстия А в отверстие В.

i Указание

Требуется только в том случае, если в результате износа скорость при передвинутой полностью вперед скобе привода колес становится все меньше.

После первых 2–5 часов эксплуатации

■ Заменить масло, см. прилагающееся Руководство по эксплуатации двигателя.

После стрижки газона или при необходимости

■ Аккумуляторную батарею дозарядить.

Один раз в сезон

■ Заменить масло, см. прилагающееся Руководство по эксплуатации двигателя.
■ Смазать шарнирные соединения и пружины кручения на крышке выбрасывателя.
■ После окончания сезона рекомендуется произвести осмотр устройства и его техническое обслуживание в специализированной мастерской.
■ Поручать специализированной мастерской регулярное проведение проверки аккумуляторной батареи и зарядного устройства (не менее одного раза в год).

Очистка

Внимание

Очищайте устройство после каждой эксплуатации. Неочищенное устройство может стать причиной материального ущерба и нарушения работоспособности.

Не использовать для мытья струю воды под высоким давлением.

Очистка травосборника

(только для устройств с травос- борником)

Проще всего производить очистку сразу после кошения.

■ Отсоединить и опустошить травосборник.
■ Травосборник можно очистить при помощи мощной струи воды из садового шланга.
■ Перед следующим использованием травосборник тщательно просушить.

Очистка газонокосилки

Опасность

При работе над режущим механизмом Вы можете получить травмы. Используйте для своей защиты рабочие перчатки.

Внимание

При наклоне устройства необходимо всегда располагать его свечой зажигания вверх во избежание повреждения двигателя от попадания бензина или масла.

Не обрызгивать устройство водой, так как в этом случае детали электрооборудования могут быть повреждены.

Беречь аккумуляторную батарею и зарядное устройство от сыро- сти.

По возможности, следует всегда очищать устройство сразу же после кошения.

Чистка батарейного отсека на двигателе

■ Посторонние предметы и загрязнения удалить с батарейного отсека на двигателе с помощью ткани и щетки.

Устройства без системы мокрой очистки деки:

• Очистить отделение, где расположен режущий механизм, и крышку выбрасывателя с помощью щетки, веника или тряпки.
  ■ Поставить устройство на колеса и удалить все видимые остатки травы и грязи.

Устройства с системой мокрой очистки деки:

Рис. 14

Газонокосилки с системой мокрой очистки деки оснащены подключением к воде. Благодаря этому остатки травы смываются с нижней стороны деки газонокосилки, предотвращая наслоения химических веществ коррозионного действия. После кошения выполните следующие действия:

■ Установите устройство на ровной поверхности, свободной от гравия, камней и т. п.

i Указание

Ствол выбрасывателя нельзя направлять в сторону домов, гаражей и т.п.

■ Подсоедините стандартный адаптер для шланга (в виде опции в комплекте поставки) к шлангу для воды и к подключению к воде на деке газонокосилки.
■ Открыть воду.
■ Запустите двигатель и оставьте его включенным на несколько минут.
■ Остановите двигатель и отсоедините шланг для воды от устройства.

После окончания процесса очистки:

■ Запустите двигатель и оставьте его включенным на несколько минут, чтобы высушить нижнюю сторону деки газонокосилки.
■ Остановите двигатель.

Консервация

! Опасность

Взрыво- и пожароопасность Ни в коем случае не храните устройство с топливом (бензи- ном) в топливном баке в помеще ниях, где может произойти контакт паров топлива с откры- тым огнем или искрами.

Внимание

Повреждения материалов устройства.

– Храните устройство (с остывшим двигателем) только в чистых и сухих помещениях.
– Защищайте изделие при дли- тельном хранении, напр., зимой, от ржавчины.
– Аккумуляторную батарею и зарядное устройство хранить в прохладном и сухом месте.
– Беречь аккумуляторную батарею и зарядное устройство от сырости, дождя, снега и мороза.

По окончании сезона или если устройство не будет использоваться более одного месяца:

■ Слить топливо в подходящую емкость и законсервировать двигатель, как описано в Руководстве по эксплуатации двигателя.

Внимание

Сливать топливо только на открытом воздухе.

■ Очистить устройство и травосборник.
■ Для защиты от ржавчины протрите все металлические детали ветошью, пропитанной маслом (без смолистых примесей), или обрызгайте аэрозольной смазкой.
■ Зарядка аккумулятора.

Гарантия

В каждой стране действуют гарантийные условия, изданные нашей компанией или фирмой-импортером нашей продукции. Возможные неисправности устройства мы устраняем в рамках гарантийных обязательств бесплатно, если их причины заключаются в браке материала или производственном браке. В гарантийном случае обращайтесь к своему продавцу или в ближайшее представительство нашей компании.

Информация по двигателю

Изготовитель двигателя несет ответственность за все проблемы, связанные с двигателем, относящиеся к мощности, измерению мощности, техническим характеристикам, гарантийному обслуживанию и сервису. Более подробную информацию Вы найдете в отдельном, входящем в комплект поставки Руководстве для владельца/пользователя, разработанном изготовителем двигателя.

Выявление и устранение неисправностей

Неисправности во время эксплуатации Вашего изделия часто возникают по простым причинам, которые Вам следует знать, чтобы некоторые из неисправностей Вы смогли устранить самостоятельно. В случае сомнения Вам всегда поможет официальный дилер.

Проблема Возможная(ые) причина(ы) Решение

Двигатель не запускается. Рычаг газа установлен неправильно.	Установить рычаг управления дроссельной заслонкой в положение N или CVOKE (при холодном двигателе).
	Установить рычаг управления дроссельной заслонкой в положение /max. или START (при прогретом двигателе).
Косилка стоит в высокой траве. Переместить косилку на поверхность с низкой травой.
Пустой топливный бак. Заполнить бак чистым, свежим топливом.
Колпачок свечи зажигания не установлен.	Подсоединить колпачок свечи зажигания.
Топливо старое или загрязненное.	Заменить старое топливо на свежее.
Воздушный фильтр загрязнен. Очистите воздушный фильтр.
Аккумуляторная батарея неправильно вставлена.	Аккумуляторную батарею вставить правильно в батарейный отсек на двигателе так, чтобы она зафиксировалась в пазе.
Разряжен аккумулятор. Зарядить аккумулятор с помощью входящего в комплект поставки зарядного устройства.
Поврежден провод. Проверить, в порядке ли электрический провод.
Аккумуляторная батарея неисправна.	Поручить специализированной мастерской проверку аккумуляторной батареи.
Необычные шумы (треск, шуршание, щелканье).	Ослаблены винты, гайки или другие крепежные детали Закрепить детали. Если шумы остались: Обратиться в специализированную мастерскую.

Проблема Возможная(ые) причина(ы) Решение

Сотрясения, повышенная вибрация.	Ножи не закреплены. Произвести затяжку болта крепления режущего ножа в специализированной мастерской.
	Ножи повреждены. Произвести замену ножей в специализированной мастерской.
	Ножи неправильно сбалансированы.	Произвести замену или балансировку ножей в специализированной мастерской.
	Крепление двигателя ослаблено.	Закрепить двигатель в специализированной мастерской.
Неравномерный срез травы или снижение числа оборотов.	Трава слишком высокая. Увеличить высоту кошения, при необходимости косить дважды.
Трава остается лежать или травосборник не наполняется.	Трава слишком влажная. Дать газону высохнуть.
	Выбрасыватель засорен. Остановить двигатель, устранить засор.
	Ножи затупились. Произвести замену или заточку ножей в специализированной мастерской.
	Недостаточная мощность двигателя.	Косить чаще, увеличить высоту кошения.
	Травосборник переполнен. Остановить двигатель, опустошить травосборник.
	Травосборник загрязнен. Остановить двигатель, прочистить вентиляционные прорезитравосборника.
Привод колес не функционирует.	Разрыв клинового ремня или повреждение редуктора.	Заменить поврежденные детали в специализированной мастерской.
	Разрыв тросового привода/боуденовского троса.	Заменить поврежденные детали в специализированной мастерской.

Зміст

– не запускайте двигун, стоячи перед викидачем;

Информация за двигателя . 264

Графични изображения

За Вашата безопасност

Сменете повредения ауспух, резервоар или капачка на резер- воара.

– Зареждайте акумулатора само в добре проветрени и сухи помещения.

Регулирайте по желание висо- чината на откосите.

Указания за двигателя

■ При необходимост дозаредете акумулатора. Фиг. 17

С транспортно средство

⚠️ Опасност

Информация за двигателя
