Tekniske specifikationer	Wolf Garten A 460 A SP HW IS plæneklipper, benzinmotor, klippebredde 46 cm, 4-funktions klippesystem (græs, mulching, opsamling, findeling)
Motortype	4-takts benzinmotor, effekt 2,2 kW
Opsamlingsbeholder kapacitet	60 liter
Klippehøjde	Justerbar fra 25 til 75 mm
Vægt	Cirka 30 kg
Anvendelse	Ideel til mellemstore haver, nem at manøvrere takket være brede hjul
Vedligeholdelse	Kontroller regelmæssigt motorolien, rengør opsamlingsbeholderen efter hver brug, slib knivene efter behov
Sikkerhed	Udstyret med et sikkerhedssystem til øjeblikkelig standsning af motoren efter behov
Generelle oplysninger	2 års garanti, reservedele tilgængelige, brugsanvisning inkluderet

Ofte stillede spørgsmål - A 460 A SP HW IS Wolf Garten

Hvordan starter jeg Wolf Garten A 460 A SP HW IS plæneklipperen?

For at starte plæneklipperen skal du sikre dig, at tanken er fyldt med benzin, og at olien er på et passende niveau. Træk startkablet langsomt, indtil du mærker modstand, og træk derefter kraftigt. Sørg for, at sikkerhedshåndtaget er i "ON" position.

Hvad gør jeg, hvis plæneklipperen ikke starter?

Kontroller, at benzintanken er fuld, og at brændstoffet er frisk. Sørg også for, at tændingskablet er korrekt tilsluttet. Hvis det ikke virker, skal du kontrollere tændrøret for at se, om det skal rengøres eller udskiftes.

Hvordan justerer jeg klippehøjden?

Klippehøjden kan justeres ved hjælp af håndtaget på hjulene. Sænk eller løft håndtaget for at vælge den ønskede højde, som kan variere fra 25 mm til 75 mm efter dine præferencer.

Hvordan rengør jeg plæneklipperens kniv?

Før du rengør kniven, skal du sikre dig, at plæneklipperen er slukket og frakoblet. Brug en stålbørste eller skraber til at fjerne græs og snavs. Rør aldrig ved kniven med bare hænder.

Hvad gør jeg, hvis plæneklipperen larmer eller vibrerer for meget?

Kontroller, om fremmedlegemer sidder fast i kniven eller under plæneklipperen. Sørg også for, at kniven er korrekt fastgjort. Hvis problemet fortsætter, kan det være nødvendigt at få plæneklipperen tjekket af en professionel.

Hvad er kapaciteten på benzintanken?

Benzintanken på Wolf Garten A 460 A SP HW IS plæneklipperen har en kapacitet på 1,2 liter.

Hvordan opbevarer jeg plæneklipperen om vinteren?

For vinteropbevaring skal du tømme benzintanken og rengøre plæneklipperen grundigt. Opbevar den et tørt sted beskyttet mod vejr og vind. Det anbefales også at fjerne tændrøret og påføre lidt olie i cylinderen for at forhindre rust.

Hvordan skifter jeg olie på plæneklipperen?

For at skifte olie skal du finde aftapningsproppen under plæneklipperen. Tøm den brugte olie i en passende beholder, og fyld derefter op med ny olie til det anbefalede niveau. Sørg for at bruge den olie, der er angivet i brugervejledningen.

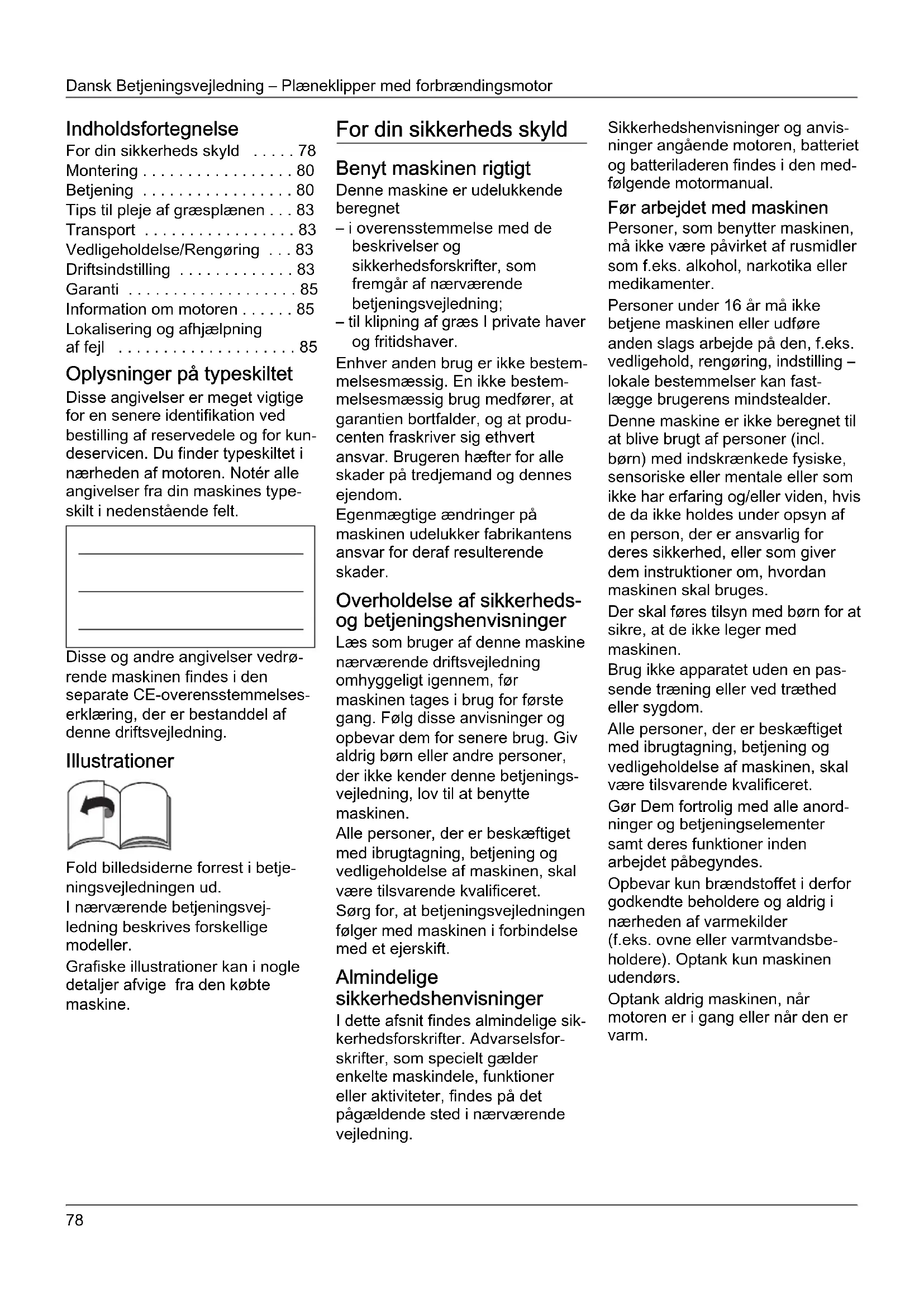

BRUGSANVISNING A 460 A SP HW IS Wolf Garten

(Originale driftsvejledning)

Norsk 87

(Originale driftsanvisningen)

Suomi 96

Tips til pleje af græsplænen . . . 83

Transport 83

Lokalisering og afhjælpning af fejl 85

Oplysninger på typeskiltet

Disse angivelser er meget vigtige for en senere identifikation ved bestilling af reservedele og for kundeservicen. Du finder typeskiltet i nærheden af motoren. Notér alle angivelser fra din maskines type-skilt i nedenstående felt.

Disse og andre angivelser vedrørende maskinen findes i den separate CE-overensstemmelseserklæring, der er bestanddel af denne driftsvejledning.

Illustrationer

Fold billedsiderne forrest i betjeningsvejledningen ud.

I nærværende betjeningsvejledning beskrives forskellige modeller.

Grafiske illustrationer kan i nogle detaljer afvige fra den købte maskine.

For din sikkerheds skyld

Denne maskine er udelukkende beregnet

• i overensstemmelse med de beskrivelser og sikkerhedsforskrifter, som fremgår af nærværende betjeningsvejledning;
  – til klipning af græs I private haver og fritidshaver.

Enhver anden brug er ikke bestemmelsesmæssig. En ikke bestemmelsesmæssig brug medfører, at garantien bortfalder, og at producenten fraskriver sig ethvert ansvar. Brugeren hæfter for alle skader på tredjemand og dennes ejendom.

Egenmægtige ændringer på maskinen udelukker fabrikantens ansvar for deraf resulterende skader.

Overholdelse af sikkerheds- og betjeningshenvisninger

Læs som bruger af denne maskine nærværende driftsvejledning omhyggeligt igennem, før maskinen tages i brug for første gang. Følg disse anvisninger og opbevar dem for senere brug. Giv aldrig børn eller andre personer, der ikke kender denne betjenings-vejledning, lov til at benytte maskinen.

Alle personer, der er beskæftiget med ibrugtagning, betjening og vedligeholdelse af maskinen, skal være tilsvarende kvalificeret.

Sørg for, at betjeningsvejledningen følger med maskinen i forbindelse med et ejerskift.

Almindelige sikkerhedshenvisninger

I dette afsnit findes almindelige sikkerhedsforskrifter. Advarselsforskrifter, som specielt gælder enkelte maskindele, funktioner eller aktiviteter, findes på det pågældende sted i nærværende vejledning.

Sikkerhedshenvisninger og anvisninger angående motoren, batteriet og batteriladeren findes i den medfølgende motormanual.

Før arbejdet med maskinen

Personer, som benytter maskinen, må ikke være påvirket af rusmidler som f.eks. alkohol, narkotika eller medikamenter.

Personer under 16 år må ikke betjene maskinen eller udføre anden slags arbejde på den, f.eks. vedligehold, rengøring, indstilling – lokale bestemmelser kan fast-lægge brugerens mindstealder.

Denne maskine er ikke beregnet til at blive brugt af personer (incl. børn) med indskrænkede fysiske, sensoriske eller mentale eller som ikke har erfaring og/eller viden, hvis de da ikke holdes under opsyn af en person, der er ansvarlig for deres sikkerhed, eller som giver dem instruktioner om, hvordan maskinen skal bruges.

Der skal føres tilsyn med børn for at sikre, at de ikke leger med maskinen.

Brug ikke apparatet uden en passende træning eller ved træthed eller sygdom.

Alle personer, der er beskæftiget med ibrugtagning, betjening og vedligeholdelse af maskinen, skal være tilsvarende kvalificeret.

Gør Dem fortrolig med alle anordninger og betjeningselementer samt deres funktioner inden arbejdet påbegyndes.

Opbevar kun brændstoffet i derfor godkendte beholdere og aldrig i nærheden af varmekilder (f.eks. ovne eller varmtvandsbe- holdere). Optank kun maskinen udendørs.

Udskift en beskadiget udstødning, tank eller tankdæksel.

Kontrollér før brug

– om græsfanget fungerer og udkastningsklappen lukker korrekt. Udskift omgående beskadigede, slidte eller manglende dele.

- om skæreredskab, fastgørelsesbolte og hele skæreenheden er slidt eller beskadiget. Slidte eller beskadigede dele skal udskiftes af et fagværksted kun sætvis for at undgå uligevægt.

Medfølgende ladeaggregat er udelukkende beregnet til opladning af akkumulatoren, der anvendes i maskinen. Akkumulatoren må kun oplades af dette ladeaggregat. Reservedele og tilbehør skal opfylde de af producenten fastlagte krav.

Brug af den grund kun originale reservedele/tilbehørsdele eller de af fabrikanten godkendte reservedele/tilbehørsdele. Overhold altid de medfølgende konstruktionsanvisninger ved udskiftning. Brug af reservedele og tilbehør, som ikke er godkendt af producenten, kan udgøre en betydelig sikkerhedsrisiko.

Få udelukkende beskadigelser repareret af en kvalificeret fagmand eller fagværksted.

Få altid vedligeholdelsesarbejder udført til tiden for at holde apparatet i en sikker driftstilstand.

Under arbejdet med maskinen

Når der arbejdes med eller på maskinen, skal De bære tilsvarende arbejdsbeklædning som f.eks.:

- Sikkerhedsfodtøj,

- lange bukser,

- tætsiddende beklædning,

- H ø r e v æ r n ,

- Beskyttelsesbriller.

Brugen af personligt sikkerhedsudstyr reducerer risikoen for skader.

Undgå at bære løst siddende tøj eller tøj med hængende bånd eller bælter.

Arbejder uden høreværn kan medføre høretab.

Også ved brug af høreværn bør man holde regelmæssige pauser for at skåne hørelsen.

Alle sikkerhedsanordninger skal altid være anbragt på maskinen fuldstændigt og i fejlfri tilstand.

Der må ikke foretages ændringer på sikkerhedsanordningerne.

Maskinen må kun benyttes i den af fabrikanten foreskrevne og leverede tekniske tilstand.

Ændre aldrig de fra fabrikken forudindstillede motorindstillinger. Undgå åben ild, gnistdannelse og rygning.

Henvisninger om vibrationer: Vibrationer kan forårsage skader på nerver og forstyrrelser af blodcirkulationen i hænder og arme.

– Bær varmt tøj ved arbejder i kolde omgivelser og hold dine hænder varme og tørre.

- Hold pauser.

– Hvis du konstaterer, at huden på dine fingre eller hænder bliver følelsesløs, kribler, gør ondt eller bliver hvid, skal du indstille arbejdet med maskinen og om nødvendigt opsøge læge.

Før alle arbejder på denne maskine

Til beskyttelse mod kvæstelser før alle arbejder (f.eks. vedligeholdelses- og indstillingsarbejder) og transport (f.eks. løfting eller bæring) på denne maskine

- slukke motoren,

- træk tændingsnøglen ud (hvis den findes).

- vente indtil alle bevægelige dele står helt stille og motoren er afkølet,

- træk tændrørshætten ud på motoren, således at en utilsigtet start af motoren ikke er mulig.

– tag startbatteriet af motoren,

- følg yderligere sikkerhedshenvisninger i motormanualen.

Efter arbejdet med apparatet

Sluk altid motoren, inden maskinen forlades og fjern tændingsnøglen – hvis den findes.

Sikkerhedsanordninger

Fig. 1

! Fare

Benyt aldrig maskinen, med beskadigede eller uden anbragte sikkerhedsanordninger.

Sikkerhedsbøjlen (1)

Sikkerhedsbøjlen er beregnet til Deres egen sikkerhed, således at motoren og skæreværket kan stoppes i nødstilfælde.

Forsøg ikke at sætte den ud af funktion.

Udkastningsklap (2) eller prelværn (3)

Udkastningsklappen/prelværnet beskytter mod personskade fra skæreværket eller udslyngede fast genstande. Maskinen må kun anvendes med påmonteret udkastningsklap/prelværn.

Symboler på maskinen

Maskinen er forsynet med forskellige symboler i form af mærkater. Symbolerne har følgende betydning:

Pas på! Læs betjeningsvejledningen inden ibrugtagning!

Hold tredjeparter væk fra fareområdet!

Sluk motoren og fjern altid tændingsnøglen, inden der udføres arbejder på maskinen og inden maskinen forlades.

Følg desuden anvisningerne i kapitlet „For Deres egen sikkerheds skyld“.

Tag tændrørshætten af, inden der arbejdes på skæreværktø-jerne!

Hold fingre og fødder borte fra skæreværktøjerne! Inden indstilling eller rengøring af maskinen eller inden kontrol skal maskinen slukkes og tændrørshætten trækkes af.

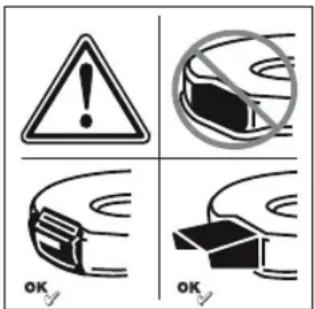

! OK OK

Kvæstelsesfare – der må kun arbejdes, när udkastningen er påmonteret.

Hold altid disse symboler på maskinen i læsbar tilstand.

Symboler i vejledningen

I nærværende vejledning benyttes symboler, der gør opmærksom på farer eller kendetegner vigtige henvisninger. Symbolerne har følgende betydning:

! Fare

De gøres opmærksom på farer, som hænger sammen med den beskrevne aktivitet og hvor der er en risiko for personer.

⚠️ Pas på

De gøres opmærksom på farer, som hænger sammen med den beskrevne aktivitet og som kan føre til en beskadigelse af maskinen.

i Bemærk

Kendetegner vigtige informationer og anvendelsestips.

Montering

Monteringen af maskinen er vist med billeder på et særskilt tillæg.

Bortskaffelsesanvisninger Rester fra emballagen, gamle maskiner osv. skal bortskaffes i henhold til de lokale forskrifter.

Betjening

Følg desuden henvisningerne i motormanualen.

! Fare

Uheld

- Personer, særligt børn eller dyr må ikke opholde sig i nærheden af maskinen under græsklipningen. De kan komme til skade som følge af udslyngede sten eller andre genstande.

Styrt

- Kør kun med maskinen i skridt - tempo.

- Vær særlig forsigtig, når De klipper græs i tilbagegående retning, og maskinen trækkes ind mod Dem selv.

- Ved klipning på stejle skråninger kan maskinen vippe og du kan komme til skade. Slå altid græs på tværs af skråninger og aldrig op- eller nedad. Slå ikke græs på skråninger med en hældning på mere end 20 %.

- Vær især forsigtig ved ændring af kørselsretning og sørg altid for at stå stabilt.

– Kvæstelsesfaren er større, när der klippes græs i grænseområder. Klippning i nærheden af kanter, hække eller stejle skrænter er forbundet med fare. Hold derfor en vis sikkerhedsafstand.

- Ved klipning af fugtigt græs kan maskinen skride på grund af reduceret greb i jorden og du kan styrte. Klip kun när græsset er tørt.

– Arbejd kun i dagslys eller ved god kunstig belysning.

Kvæstelser

– Den af styrestangen fastlagte sikkerhedsafstand til roterende værktøj skal altid overholdes.

- Brugerens arbejdsområde under driften befinder sig bag styrestangen.

- Placér aldrig hænder eller fødder på eller under roterende dele.

- Benyt ikke maskinen ved dårlige vejrforhold, hvis der f.eks. er fare for regn- eller tordenvejr.

- Brug kun apparatet i tørvejr.

– Hold apparatet væk fra regn og fugt. På fugtigt græs kan apparatet skride på grund af reduceret jordgreb.

- Stands motoren og vent til skæ- reredskabet står stille:

- inden maskinen vippes,

- før transport over andre overflader end græs.

- Stands motoren, og for at for-hindre, at den kan gå i gang ved en fejltagelse: Tag tændings-nøglen ud (hvis den forefindes), tag startbatteriet af motoren, lad motoren køle af og tag tændrørs - hætten af,

- før tilstopninger og blokeringer i udkastningen fjernes,

- før maskinen kontrolleres, rengøres, indstilles, eller der udføres arbejder på maskinen,

– hvis et fremmedlegeme er ramt. Kontrollér om plæneklipperen er beskadiget og opsøg et fagværksted, hvis det er tilfældet.

– hvis maskinen begynder at vibrere usædvanligt meget. Kontrollér omgående maskinen.

– Undersøg det terræn, som maskinen skal anvendes på og fjern alle genstande, som kan opfanges og slynges ud.

- Rammer et fremmedlegeme (f.eks. en sten) skæreværktøjet, eller hvis maskinen begynder at vibrere usædvanligt: Stands omgående motoren. Få maskinen tjekket for skader på et fagværksted, før den bruges igen.

- Ved plæneklipperere med segl må man aldrig stille sig hen foran græsudkaståbningerne.

Maskinen med græsfang:

- Ved aftagning af græsfanget kan De selv eller andre personer komme til skade som følge af udslynget græs eller fremmedlegemer. Tøm aldrig græsfanget, när motoren går. Sluk for maskinen.

Fare for kvælning med kulilte.

Lad kun forbrændingsmotoren køre udendørs.

– Benzindampe er eksplosive, og benzin er særdeles brændbart.

– Fyld brændstof på, før motoren startes. Hold tanken lukket, när motoren går eller när den stadigvæk er varm.

– Påfyld kun brændstof, när motoren er slukket og kølet af. Undgå åben ild, gnistdannelse og rygning. Optank kun maskinen udendørs.

– Hvis brændstoffet er løbet over, må motoren ikke startes. Fjern maskinen fra det brændstoftilsmudsede areal og vent, indtil brændstofdampene er forsvundet.

- For at undgå brandfare hold føl-gende dele fri for græs og udtræ dende olie:

- Motor

-Udstødning

- Sten, løst liggende grene eller lignende genstande kan føre til skader på maskinen og dens funktionsmåde. Fjern faste genstande fra arbeidsområde før hver brug.

- Maskinen må kun bruges i fejlfri tilstand. Foretag en visuel kontrol, inden enhver brug. Kontrollér især sikkerhedsanordninger, betjeningselementer og skrueforbindelser for beskadi-gelse og fastgørelse. Udskift beskadigede dele inden brug.

- Benyt aldrig et batteri, som er deformeret, har været tabt eller er beskadiget.

– Batteriet og ladeaggregatet må ikke udsættes for regn eller fugt.

i Driftstider

lagttag de nationale/kommunale forskrifter, hvad brugstider angår (spørg evt. hos den pågældende myndighed).

i Positionsangivelser

Ved angivelse af positioner på maskinen (f.eks. venstre, højre) går man ud fra den synsvinkel, som brugeren har fra styrestangen i maskinens arbejdsretning.

Før maskinen tages i brug første gang

Påfyldning at motorolie

⚠️ Pas på

Af transportmæssige grunde udleveres maskinen uden motorolie.

■ Påfyld derfor motorolie, før maskinen tages i brug for første gang, se motormanual.

Opladning af akkumulator (Maskiner med elektrostart)

Følg og overhold alle henvisninger og informationer vedrørende batteriet og ladeaggregatet i motormanualen.

⚠️ Fare for ætsning/forgiftning

I ekstreme tilfælde må man regne med, at der slipper væske eller gas ud.

⚠️ Fare for elektriske stød

Kontrollér om ladeaggregatet er beskadiget udvendigt, inden det tages i brug. Benyt aldrig et ladeag gregat, der er beskadiget eller er faldet ned.

⚠️ Pas på

– Kontrollér, om nettets specifikationer stemmer overens med specifikationer på opladerens typeskilt, 220–230 V og 50 Hz.
– Batteriet og ladeaggregatet skal beskyttes mod fugt, regn, sne og frost.
- Akkumulatoren må kun oplades i et tørt rum med god udluftning.
- Afbryd strømmen til ladeaggregatet, när batteriet er taget ud.
- Stik aldrig en genstand ind i kon- takterne på batteriet.
- Før al slags arbejde med ladeaggregatet skal strømmen til det afbrydes.
– Batteriet og ladeaggregatet må ikke åbnes. Lad et fagværksted udføre al slags arbejde på batteriet og ladeaggregatet.

Fig. 2

■ Før maskinen tages i brug første gang, skal akkumulatoren oplades ca. 1 time. Der må kun anvendes det ladeaggregat, der er inkluderet i leveringsomfanget.

i Bemærk

I motormanualen er selve opladningen og batteriets tilstandsindikatorer beskrevet udførligt.

i Henvisning vedrørende bortskaffelse af ladeaggregat Ladeaggregatet er underkastet forskrifterne forbortskaffelse af elektroapparater. Følg lokale forskrifter.

Indstillingsarbejder, der altid skal udføres inden ibrugtagning

Kvæstelsesfare

Før alle arbejder på denne maskine

• Stands motoren.

• Træk tændingsnøglen ud (hvis den findes),

• Vent til alle bevægelige dele står helt stille, og motoren er afkølet.

• Træk tændrørshætten ud på motoren, således at en utilsigtet start af motoren ikke er mulig.
• Tag startbatteriet af motoren.

Græsfang ihænges

(kun for maskiner med græsfang) Fig. 11

■ Udkastningsklappen løftes og græsfanget ihænges.

Indstilling af klippehøjde

Pas på

Indstil klippehøjden sådan ved ujævnt terræn, at kniven aldrig kan komme i berøring med jorden.

Billede 3 og 4

Græsets klippehøjde indstilles efter ønske.

Indstillingsmulighed (alt efter modellen) fra ca. 3 cm til maks. 9 cm.

Bemærk

Indstil alle hjul på samme højde på maskiner med justering af de enkelte hjul.

Model A - fig. 3

■ Træk i lasken og lad den gå i hak i ønsket position.

Model B - fig. 4

■ Skub håndtaget til central højdeindstilling fremad eller tilbage og lad det gå i hak i ønsket position.

Tankning og kontrol af oliestand

■ Påfyld blyfri benzin (se motormanualen).
■ Fyld brændstoftanken maks. til 2 cm under påfyldningsstudsens underkant.
■ Luk brændstoftanken godt igen.
■ Kontrollér oliestanden og fyld olie på, hvis det er nødvendigt (se motormanualen).

Rengøring af batterirummet på motoren

For beskyttelse mod kvæstelser,

– motoren må ikke startes, när du står foran udkastet;
- Hold hænder og fødder borte fra skæreværket.
– hold hænder, fødder og andre kropsdele borte fra roterende dele. Hold Dem borte fra udkastet.

Sluk alle skæreredskaber og drev inden motoren startes.

Maskinen må ikke vippes, när den startes. Stil maskinen på et jævnt areal med så kort eller så lidt græs som muligt.

Henvisninger vedrørende motoren

– Følg oplysningerne i motormanualen.
– På nogle modeller findes der ikke et gashåndtag, hastigheden indstilles automatisk. Motoren arbejder altid med optimal hastighed.

■ Sæt startbatteriet i batterirummet på motoren, indtil det går i hak – billede 5A.
■ Luk op for benzinhanen (hvis den findes).
■ Gashåndtaget (hvis det findes) stilles på /max – fig. 5B.
■ Stå bagved maskinen – tryk på sikkerhedsbøjlen og hold den inde - billede 5C.
■ Aktiver tændingsnøglen på styrestangen, indtil motoren går i gang (startforsøg maks. 5 sekunder, vent mindst 1 minut før næste forsøg) - fig. 5C.

■ Når motoren er gået i gang, skal gashåndtaget (hvis den findes) skubbes mellem /max og
/min, så motoren får lov at køre sig varm et kort øjeblik.
- Til græsklipning stilles gashåndtaget (hvis det findes) på fuld gas.

Bemærk

Nærmere oplysninger hvad angår betjening af motoren findes i motormanualen.

Stop motor

Fig. 7

■ Gashåndtaget (hvis det findes) stilles i position /min.
■ Slip sikkerhedsbøjlen. Motoren og skæreredskabet standser efter kort tid.

Arbejde med maskinen Hjultræk tændes/slukkes

(kun for maskine med hjultræk) Fig. 6

Tænde hjultræk

■ Tryk hjultræksbøjlen (2) og sikkerhedsbøjlen (1) fremad. Jo længere styrehåndtagene trykkes fremad, jo hurtigere kører maskinen.

Slukke hjultræk

■ Træk hjultræksbøjlen (2) og sikkerhedsbøjlen (1) helt tilbage.

Bemærk

På grund af konstruktionsmåden kan det ske, at baghjulene giver forøget modstand, när maskinen trækkes tilbage. I det tilfælde er der ikke tale om en fejl på maskinen, men om en teknisk omstændighed. Afhjælpning (alt efter model): Skub først maskinen en smule fremad uden at kørebøjlen er trukket, derefter lidt tilbage.

Græsfang løftes af og tømmes (ved maskiner med græsfang)

Fig. 11

Når græsset bliver liggende på jorden eller niveauindikatoren (valgbar, fig. 12) viser, at græsop-samleren er fuld:

• Slip sikkerhedsbøjlen og vent til motoren er standset.
  ■ Udkastningsklappen løftes op og græsfanget løftes af.
  ■ Tøm indholdet ud.

Arbejde uden græsfang

Når græsfanget løftes af, klapper udkastningsklappen ned. Arbejdes der uden græsfang, kastes græsset ud direkte nedad.

Omstilling til bioklip

(ved maskiner med valgbart biokliptilbehør)

Maskiner med bagudkast:

Billede 8A

■ Løft udkastningsklappen.
■ Tag græsfanget af.
■ Sæt bioklipkilen i (alt efter modellen).
■ Sænk udkastningsklappen.

i Bemærk

Ved modeller med integreret bioklipfunktion er en separat bioklipkile ikke nødvendig – denne funktion overtager en specielt formet bagklap (fig. 8B).

Omostilling af maskiner til sideudkast

(alt after model)

■ Hvis det findes: Tag græsfanget af og sænk klappen på bagudkast.
■ Løft prelværnet/biokliplukningen og montér sideudkastet (fig. 9).

Efter arbejdet

■ Træk tændingsnøglen ud (hvis den findes).
■ Vente indtil alle bevægelige dele står helt stille og motoren er afkølet,
■ Luk benzinhanen (hvis den findes – se motormanualen).
■ Træk tændrørshætten på motoren ud.
■ Græsfang tømmes.
■ Tag startbatteriet af motoren – fig. 16.
■ Oplad akkuen ved behov. Fig. 17

Tryk på knappen (1) på batteriet for at tjekke batteriets ladetilstand. LED'erne (2) viser den omtrentlige ladetilstand. Hvis en LED blinker, skal batteriet oplades straks.

i Bemærk

Lad motoren afkøle, inden maskinen henstilles i et aflukket rum.

Tips til pleje af græsplænen

I det følgende finder du nogle tips til, hvordan din græsplæne kan vokse sundt og ensartet.

Klipning

Græsplæne består af forskellige græsarter. Hvis du klipper græsset hyppigt, vokser især græssorter, der danner et stærkt rodnet og sikrer en fast græsbevoksning. Hvis du klipper græsset sjældent, udvikles især højtvoksende græssorter og andre vilde planter (f.eks. kløver, bellis).

En græsplæne har normalt en højde på ca. 4–5 cm. Græset skal helst kun klippes tilbage med 1/3 af dets totale højde; dvs. hvis græset er 7–8 cm højt, klippes det tilbage til normalhøjden.

Plænen skal helst ikke klippes kortere end 4 cm, da rodnettet ellers beskadiges i tørre perioder. Højt græs (f.eks. efter at du har været på ferie) bør klippes ned til normalhøjde i flere omgange. Lad banerne overlappe hinden lidt ved græsklipning i baner.

Bioklip (med tilbehør)

Ved klipning snittes græsset i små trin (på ca. 1 cm) og efterlades på plænen. Derved forbliver mange næringsstoffer på græsplænen.

For at opnå et optimalt resultat skal græsset hele tiden holdes kortklippet, se desuden afsnittet „Græsklipning“.

lagttag følgende henvisninger ved bioklip:

• Ikke klip vådt græs.
• Græsset må aldrig klipes kortere end 2 cm af den samlede højde.
• Kør langsomt.
• Benyt motorens maksimale omdrejningstal.
• Rengør skæreværket regelmæssigt.

Transport

Hvis maskinen skal transporteres manuelt over korte strækninger

! Fare

Genstande kan opfanges/slynges ud af det roterende skæreværk og forårsage skader.

Stands motoren, hvis maskinen skal bevæges over andre overflader end græs.

Med et køretøj

! Fare

Før enhver transport skal motoren standes og køle af. Træk tændrørs hætten af.

Transportér ikke maskinen i vippet stilling.

Sørg for tilstrækkelig sikring af maskinen under transport på eller i et køretøj mod utilsigtet udskridning.

Transportér kun maskinen med tom brændstoftank. Tankdækslet må være lukket godt fast.

Maskiner med sammenklappelig bøjle:

Fig. 10

■ Af pladsbesparende grunde kan styreskaftet klappes sammen for at gøre det lettere at opbevare vertikalskæreren.

Til beskyttelse mod kvæstelser skal man før alle arbejder på maskinen:

• slukke motoren,
• træk tændingsnøglen ud (hvis den findes),
• vente indtil alle bevægelige dele står helt stille og motoren er afkølet,
• træk tændrørshætten ud på motoren, således at en utilsigtet start af motoren ikke er mulig.
• tag startbatteriet af motoren,
• følg yderligere sikkerhedshenvisninger i motormanualen.

! Fare

Til beskyttelse mod kvæstelser som følge af skæreværket skal alle arbejder, f.eks. udskiftning eller efterslibning af kniv, altid udføres på et fagværksted (der skal bruges specialværktøjer).

⚠️ Pas på

Vip altid maskinen, således at tændrøret peger opad for at undgå motorskader som følge af brændstof eller olie.

i Bemærk

Regelmæssig pleje sørger for en lang levetid og en fejlfri drift. Utilstrækkelig vedligeholdelse af din maskine kan medføre sikkerhedsrelevante mangler.

Vedligeholdelse

⚠️ Pas på

Følg vedligeholdelsesforskrifterne i motormanualen. Få et fagværksted til at kontrollere og vedligeholde maskinen, när sæsonen er forbi. AI slags reparationer må kun foretages af et fagværksted.

⚠️ Pas på

Aflever gammel olie på en genbrugsplads eller til en renovationsvirksomhed.

Udtjente batterier/akkumulatorer hører ikke til normalt husholdningsaffald. Aflever udtjente batterier/akkumulatorer hos en forhandler eller et destruktionscenter. Afmon- tér batterierne/akkumulatorer inden maskinen afleveres til skrotning.

i Bemærk

Følg kontrol- og vedligeholdelses-intervallerne i motormanualen. Maskinen er udstyret med et elektronisk servicedisplay (fig. 13), hvilket afhænger af modellen. Følg de pågældende servicevisninger i tillæg til skriftlige vedligeholdelsesforskifter. Vedrørende betjening og yderligere informationer, se venligst den separate betjeningsvejledning, der er vedlagt servicedisplayet.

Hver gang inden ibrugtagning

■ Kontrollér oliestanden, fyld på ved behov.
■ Kontrollér om alle skrueforbindelser er fastspændte, efterspænd ved behov.
■ Kontrollér sikkerhedsanordningerne.
■ Fjern fremmedlegemer og snavs i batterirummet på motoren med en klud og en børste.

Kontrol af koblingens indgrebspunkt:

(kun for maskine med hjultræk)

- Maskinen må ikke bevæge sig fremad ved løbende motor og udkoblet hjultræk.

- Maskinen skal køre fremad ved løbende motor og aktiveret hjultræk.

Fig. 15

■ Afhængig af typen kan hjultrækkets bowdenkabel efterjusteres ved af flytte det fra fastgørelseshul A til B.

i Bemærk

Kun nødvendigt, hvis hastigheden, grundet slid, aftager konstant ved komplet fremad trykket hjultræksbøjle.

Efter de første 2–5 driftstimer

■ Udskiftning af olie, se vedlagte motormanual.

Hver gang efter klipning eller om nødvendigt

■ Oplad akkuen.

Én gang i hver sæson

■ Udskift olie, se vedlagte motormanual.
■ Smør ledpunkterne og drejefjederen på udkastningsklappen.
■ Lad et fagværksted efterse og vedligeholde maskinen ved slutningen af sæsonen.
■ Få batteriet og ladeaggregatet kontrolleret jævnligt (mindst 1x om året) af et fagværksted.

Rengøring

⚠️ Pas på

Rengør maskinen efter enhver brug. En ikke rengjort maskine fører til materiale- og funktionsskader.

Maskinen må ikke rengøres med en højtryksrenser.

Græsfang rengøres

(kun for maskiner med græsfang) Det er nemmest at rengøre græsfanget umiddelbart efter græsklipningen.

■ Græsfanget løftes af og tømmes.
- Græsfanget kan rengøres med en kraftig vandstråle fra en haveslange.
■ Græsfanget skal være helt tørt, før det tages i brug igen.

Rengøring af plæneklipper

! Fare

De kan komme til skade, när De arbejder med skæreværket. Bær derfor beskyttelseshandsker.

⚠️ Pas på

Vip altid maskinen, således at tændrøret peger opad for at undgå motorskader som følge af brændstof eller olie.

Maskinen må ikke sprøjtes over med vand, da elektriske komponenter kan blive beskadiget der ved.

Beskyt batteriet og ladeaggregatet mod fugt.

Rengør helst maskinen direkte efter græsklipning.

Rengøring af batterirummet på motoren

■ Fjern fremmedlegemer og snavs i batterirummet på motoren med en klud og en børste.

Rengøring af maskinen uden vaskesystem for skjoldet:

■ Rengør skærerummet og udkastningsklappen med en børste, en håndkost eller en klud.

■ Stil maskinen tilbage på hjulene og fjern alle synlige græs- og snavsrester.

Rengøring af maskinen med vaskesystem for skjoldet:

Fig. 14

Plæneklippere med et vaske- system for skjoldt er forsynet med en vandkobling. Hermed kan græs- rester spules af skjoldets underside og man forhindrer, at der sidder aflejringer af kemikalier tilbage, som kan give rust. Efter græsklip- ningen gør som følger:

■ Stil maskinen på en plan flade, fri for grus, sten osv.

i Bemærk

Udkastningsskakten må ikke pege mod et hus, en garage eller lignende.

■ Montér en gængs slangeadapter (valgbar i leveringsomfang) på en vandslange og slut den til vandkoblingen på skjoldet.
■ Luk op for vandet.
■ Start motoren og lad den køre et par minutter.
■ Sluk motoren og tag vandslangen af maskinen.

Når rengøringen er afsluttet:

■ Start motoren og lad den køre et par minutter for at tørre skjoldets underside.
■ Stands motoren.

Driftsindstilling

! Fare

Maskine med brændstof (benzin) må aldrig opbevares i rum, hvor brændstofdampe kan komme i kon takt med åben ild eller gnister.

⚠️ Pas på

Mulighed for materialeskader på maskinen.

• Opbevar kun maskinen (med afkølet motor) i rene og tørre rum.
• Beskyt maskinen mod rust ved opbevaring i en længere periode, f.eks. om vinteren.
• Opbevar batteriet og ladeaggregatet i et rent og tørt rum.
  – Batteriet og ladeaggregatet skal beskyttes mod fugt, regn, sne og frost.

Når sæsonen er forbi, eller hvis maskinen står ubrugt hen i mere end en måned:

■ Aftap brændstoffet i en egnet beholder og iagttag yderligere anvisninger i motormanualen.

⚠️ Pas på

Aftap altid brændstof udendørs.

■ Rengør maskinen og græsfanget.
■ Beskyt alle metaldele mod rust ved at tørre dem af med en oliefugtet klud (harpiksfri olie) eller sprøjte dem ind med sprøjteolie.
■ Oplad akkumulatoren.

Garanti

I hvert land gælder de garantibetingelser, som vort salgsselskab eller importør i det pågældende land har udgivet. Fejl på din maskine afhjælper vi gratis som led i garantien, hvis de skyldes en materiale- eller produktionsfejl.

Henvend dig i et garantitilfælde til din forhandler eller den nærmeste filial.

Information om motoren

Motorproducenten er ansvarlig for alle motorrelaterede problemer med hensyn til kapacitet, kapacitetsmåling, tekniske data, garanti og service. Nærmere informationer findes i den separate betjeningsvejledning fra motorfabrikanten.

Lokalisering og afhjælpning af fejl

Driftsfejl i Deres plæneklipper er der ofte simple årsager til, som De bør kende og som De til dels selv kan afhjælpe. I tvivlstilfælde kan du hente råd hos din forhandler eller et autoriseret værksted.

Problem Mulig årsag(er) Afhjælpning

Motor starter ikke.	Gasregulering står ikke rigtigt.	Gashåndtaget i position N eller CHOKE (ved kold motor).
		Gashåndtaget i position n max eller START (ved varm motor).
	Trimmer står i højt græs Stil græstrimmeren på et plant areal med lavt græs.
	Brændstoftank tom. Tank fyldes med ren, frisk benzin.
	Tændrørshætte ikke sat på. Sæt tændrørshætten på.
	Brændstof gammelt eller snavset. Brændstof tømmes og rent brændstof påfyldes.
	Luftfilter tilsmudset. Rengør luftfilteret.
	Batteri ikke sat rigtigt i. Sæt batteriet i batterirummet på motoren og lad det gå i hak.
	Akkumulator afladet.	Akkumulator oplades med medleveret ladeaggregat.
	Ledning beskadiget. Kontrollér om elektriske ledningen er i orden.
	Batteri defekt.	Lad et fagværksted kontrollere ladeaggregatet.
Usædvanlige lyde (raslen, klaprelyde).	Skruer, møtrikker eller andre fastgørelsesdele løse.	Dele fastgøres. Hvis lyden ikke forsvinder: Opsøg et autoriseret værksted.
Rystelser, vibrationer.	Løs kniv.	Knivfastgørelsesskruen spændes fast på et fagværksted.
	Beskadiget kniv.	Knivfastgørelsesskrue spændes fast på et fagværksted.
	Kniv ikke afbalanceret rigtigt.	Få kniven udskiftet eller afbalanceret på et fagværksted.
	Motorfastgørelse løs.	Motor fastgøres på et fagværksted.
Utilfredsstillende resultat af græsklipning eller reducering af omdrejningstallet.	Græs for højt.	Større snithøjde indstilles, græsset klippes evt. to gange.
Græsset bliver liggende, eller græsfanget fyldes ikke.	Græs for fugtigt.	Lad græsplænen blive rigtig tør.
	Udkast forstoppet.	Sluk for motoren, fjern tilstopningen.
	Knivene er sløve.	Kniven udskiftes eller efterslibes på et fagværksted.
	Utilstrækkelig motorkapacitet.	Græsset klippes tiere, større klippehøjde vælges.
	Græsfang fuldt.	Motor slukkes, græsfang tømmes.
	Græsfang snavset.	Motor slukkes, luftåbninger i græsfang rengøres.
Hjultræk fungerer ikke.	Kilerem sprunget eller gear defekt.	Beskadigede dele udskiftes på et fagværksted.
	Sejltræk/bowdentræk er sprunget.	Beskadigede dele udskiftes på et fagværksted.

Innholdsfortegnelse

Denne maskinen er utelukkende beregnet

- i henhold til de beskrivelsene og sikkerhetshenvisningene som er angitt i denne betjeningsveiledningen;

Ta hensyn til sikkerhets- og betjeningshenvisningene

Generelle sikkerhetshenvisninger

Skift ut eksosrør, tank og/eller tanklokk hvis de er skadet.

Akkuet må kun opplades med dette ladeapparatet.

Alle sikkerhetsinnretningene må alltid være påsatt fullstendig og i lytefri tilstand på maskinen.

– ta hensyn til de ekstra sikkerhetshenvisningene i motorhåndboken.

Ta hensyn til ekstra henvisninger i kap. "For din egen sikkerhet".

Ta også hensyn til henvisningene i motorhåndboken.

! Fare

Uhell

La forbrenningsmotoren kun være i gang ute i det fri.

– Bensindamper er eksplosive, og bensin er meget antennbar.

- Fyll drivstoff før du starter motoren. Hold tanken lukket när motoren er i gang eller så lenge den er varm.

– Dersom drivstoffet er rent ut, må motoren ikke startes. Maskinen må fjernes fra den flaten som er tilsmusset med drivstoffet og det må ventes til drivstoffdampene er dampet bort.

- Akkuet må kun lades opp i rom som er tørre og godt ventilert.

- Ladeapparatet må skilles fra nettet när akkuen er tatt ut.

– Fjern startakkuen fra motoren.

Før du starter motoren må du kople ut alle skjæreverktøyene og drev. Må maskinen ikke vippes ved start Stilles maskinen ned på en jevn flate helst med kort eller lite gress

i Henvisninger om motoren

■ Fjern startakkuen fra motoren – bilde 16.

■ Akku lades opp etter behov. Bilde 17
For å kontrollere ladetilstanden på akkuen, trykkes tasten (1) på akkuen. LED (2) viser ca. ladetilstand.
Når LED blinker, må akkuen straks lades opp.

i Henvisning

Maskiner må kun plasseres i lukkede rom när motoren er avkjølt.

Transporter maskinen kun med tom drivstofftank. Tanklokket må være lukket fast.

Maskiner med stang som kan klaffes sammen:

Bilde 10

■ For å lettere kunne forstue maskinen klaffes styrestangen sammen.

For beskyttelse mot skader må du før alle arbeider på maskinen

Motorolje er miljøskadelig.

Ved oljeskift levér den gamle oljen inn på et innsamlingssted for gammel olje eller til et avfallsfirma.

Batteriene/akkuene er miljøskadelige.

Brukte batterier/akkuer må ikke kastes i bosset. De kan leveres inn til forhandleren eller må bringes til et spesialdeponi. Ta ut batteriene/akkuene før maskinen blir skrottet.

i Henvisning

■ Oljenivået kontrolleres, om nødvendig må det fylles på.
■ Skrueforbindelsene kontrolleres at de sitter godt fast, om nødvendig må de skrues fast.
■ Sikkerhetsinnretningene kontrolleres.
■ Fremmedlegemer og smuss må fjernes fra batterirommet ved motoren med en klut eller børste.

Kontroller koplingspunktet for koplingen:

■ Skift olje, se vedlagte motorhåndbok.

Etter hver gressklipping eller om nødvendig

■ Må akkuen lades opp.

En gang i sesongen

■ Fremmedlegemer og smuss må fjernes fra batterirommet ved motoren med en klut eller børste.

Maskiner uten vaskesystem for deksel:

Motoren starter ikke. Gasspaken står ikke riktig. Sett gasspaken i stillingen eller CHOKE (ved kald motor).

Sisällysluettelo
