NÁVOD NA OBSLUHU A 460 A SP HW IS Wolf Garten

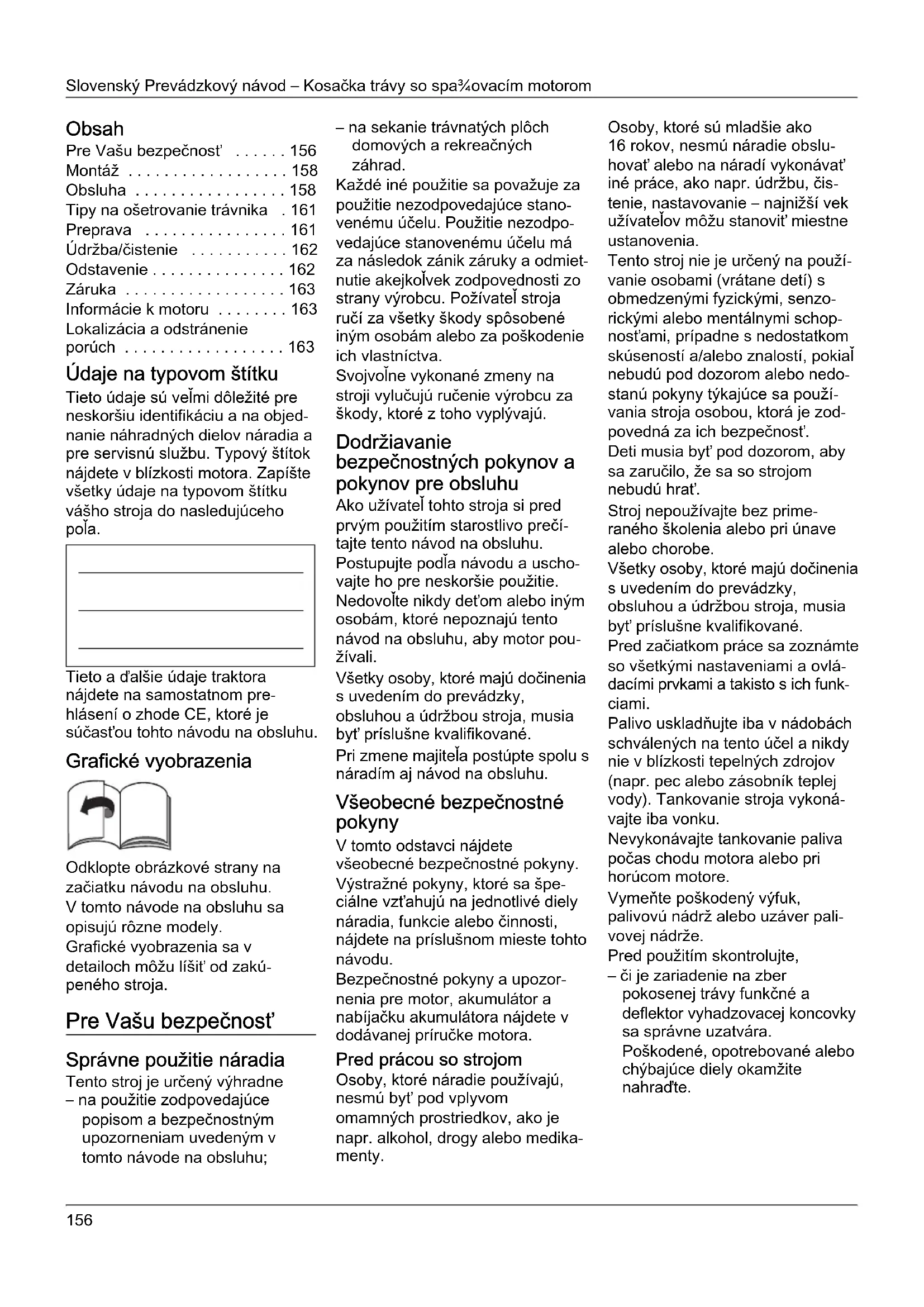

• Obsah Pre Vašu bezpečnosť p. 156
• Montáž p. 158
• Obsluha p. 158
• Tipy na ošetrovanie trávnika . 161 Preprava p. 161
• Údržba/čistenie p. 162
• Odstavenie p. 162
• Záruka p. 163
• Informácie k motoru p. 163
• Lokalizácia a odstránenie porúch Údaje na typovom štítku Tieto údaje sú veľmi dôležité pre neskoršiu identifikáciu a na objed- nanie náhradných dielov náradia a pre servisnú službu. Typový štítok nájdete v blízkosti motora. Zapíšte všetky údaje na typovom štítku vášho stroja do nasledujúceho poľa. Tieto a ďalšie údaje traktora nájdete na samostatnom pre- hlásení o zhode CE, ktoré je súčasťou tohto návodu na obsluhu. Grafické vyobrazenia Odklopte obrázkové strany na začiatku návodu na obsluhu. V tomto návode na obsluhu sa opisujú rôzne modely. Grafické vyobrazenia sa v detailoch môžu líšiť od zakú- peného stroja. Pre Vašu bezpečnosť Správne použitie náradia Tento stroj je určený výhradne – na použitie zodpovedajúce popisom a bezpečnostným upozorneniam uvedeným v tomto návode na obsluhu; – na sekanie trávnatých plôch domových a rekreačných záhrad. Každé iné použitie sa považuje za použitie nezodpovedajúce stano- venému účelu. Použitie nezodpo- vedajúce stanovenému účelu má za následok zánik záruky a odmiet- nutie akejkoľvek zodpovednosti zo strany výrobcu. Požívateľ stroja ručí za všetky škody spôsobené iným osobám alebo za poškodenie ich vlastníctva. Svojvoľne vykonané zmeny na stroji vylučujú ručenie výrobcu za škody, ktoré z toho vyplývajú. Dodržiavanie bezpečnostných pokynov a pokynov pre obsluhu Ako užívateľ tohto stroja si pred prvým použitím starostlivo prečí- tajte tento návod na obsluhu. Postupujte podľa návodu a uscho- vajte ho pre neskoršie použitie. Nedovoľte nikdy deťom alebo iným osobám, ktoré nepoznajú tento návod na obsluhu, aby motor pou- žívali. Všetky osoby, ktoré majú dočinenia s uvedením do prevádzky, obsluhou a údržbou stroja, musia byť príslušne kvalifikované. Pri zmene majiteľa postúpte spolu s náradím aj návod na obsluhu. Všeobecné bezpečnostné pokyny V tomto odstavci nájdete všeobecné bezpečnostné pokyny. Výstražné pokyny, ktoré sa špe- ciálne vzťahujú na jednotlivé diely náradia, funkcie alebo činnosti, nájdete na príslušnom mieste tohto návodu. Bezpečnostné pokyny a upozor- nenia pre motor, akumulátor a nabíjačku akumulátora nájdete v dodávanej príručke motora. Pred prácou so strojom Osoby, ktoré náradie používajú, nesmú byť pod vplyvom omamných prostriedkov, ako je napr. alkohol, drogy alebo medika- menty. Osoby, ktoré sú mladšie ako 16 rokov, nesmú náradie obslu- hovať alebo na náradí vykonávať iné práce, ako napr. údržbu, čis- tenie, nastavovanie – najnižší vek užívateľov môžu stanoviť miestne ustanovenia. Tento stroj nie je určený na použí- vanie osobami (vrátane detí) s obmedzenými fyzickými, senzo- rickými alebo mentálnymi schop- nosťami, prípadne s nedostatkom skúseností a/alebo znalostí, pokiaľ nebudú pod dozorom alebo nedo- stanú pokyny týkajúce sa použí- vania stroja osobou, ktorá je zod- povedná za ich bezpečnosť. Deti musia byť pod dozorom, aby sa zaručilo, že sa so strojom nebudú hrať. Stroj nepoužívajte bez prime- raného školenia alebo pri únave alebo chorobe. Všetky osoby, ktoré majú dočinenia s uvedením do prevádzky, obsluhou a údržbou stroja, musia byť príslušne kvalifikované. Pred začiatkom práce sa zoznámte so všetkými nastaveniami a ovlá- dacími prvkami a takisto s ich funk- ciami. Palivo uskladňujte iba v nádobách schválených na tento účel a nikdy nie v blízkosti tepelných zdrojov (napr. pec alebo zásobník teplej vody). Tankovanie stroja vykoná- vajte iba vonku. Nevykonávajte tankovanie paliva počas chodu motora alebo pri horúcom motore. Vymeňte poškodený výfuk, palivovú nádrž alebo uzáver pali- vovej nádrže. Pred použitím skontrolujte, – či je zariadenie na zber pokosenej trávy funkčné a deflektor vyhadzovacej koncovky sa správne uzatvára. Poškodené, opotrebované alebo chýbajúce diely okamžite nahraďte.Prevádzkový návod – Kosačka trávy so spa¾ovacím motorom Slovenský p. 163

– či nie sú opotrebované alebo poškodené rezacie nástroje, upevňovacie čapy a celá rezacia jednotka. Opotrebované alebo poškodené diely nechajte vymeniť v odbornej dielni iba po sadách, aby sa zabránilo nevyváženosti. Dodávaná nabíjačka je určená výhradne na nabíjanie akumulá- torov použitých v náradí. Akumu- látor sa smie nabíjať iba s touto nabíjačkou. Náhradné diely a príslušenstvo musia zodpovedať požiadavkám, ktoré stanovil výrobca. Používajte preto len originálne náhradne diely/diely príslušenstva alebo náhradne diely/diely príslu- šenstva schválené výrobcom. Pri výmene vždy dodržiavajte dodané montážne pokyny. Použitie náhradných dielov alebo príslušenstva, ktoré neschválil výrobca, môže predstavovať zvýšené bezpečnostné riziko. Opravy nechajte vykonávať výhradne kvalifikovanému odbor- níkovi alebo v odbornej dielni. Všetky údržbové práce vždy vyko- návajte v určenom termíne, aby sa stroj udržiaval v bezpečnom pre- vádzkovom stave. Počas práce so strojom Pri práci s náradím alebo na náradí musíte nosiť zodpovedajúci pra- covný odev, ako napríklad: – Ochrannú pracovnú obuv, – dlhé nohavice, – priliehajúci odev, – Ochranu sluchu, – Ochranné okuliare. Nosenie osobného ochranného vybavenia znižuje riziko poranení. Zabráňte noseniu voľného odevu alebo odevu s visiacimi šnúrkami alebo opaskami. Práca bez ochrany sluchu môže viesť k strate sluchu. Aj pri nosení ochrany sluchu si čas- tejšie robte pracovné prestávky, aby ste si chránili sluch. Všetky bezpečnostné zariadenia musia byť vždy namontované na náradie kompletne a v bez- chybnom stave. Na bezpečnostných zariadeniach nesmiete vykonávať žiadne zmeny. Prevádzkujte náradie len v tech- nickom stave predpísanom a dodanom výrobcom. Nikdy nemeňte prednastavenia motora z výrobného závodu. Vyvarujte sa otvoreného ohňa, tvorbe iskier a nefajčite. Upozornenia k vibráciám: Účinok vibrácií môže spôsobiť poškodenia nervov a poruchy cirkulácie krvi v rukách a ramenách. – Pri práci v studenom prostredí noste teplý odev a ruky udržiavajte v teple a suchu. – Robte si prestávky. – Ak zistíte, že sa vaša koža na prstoch alebo rukách stáva necitlivou, svrbí, bolí alebo sa sfarbuje do biela, zastavte prácu so strojom a stav prípadne konzultujte s lekárom. Pred všetkými prácami na tomto stroji Na ochranu pred poranením pred všetkými prácami (napr. údržbár- skymi a nastavovacími prácami) a prepravou (napr. zdvíhanie a nosenie) tohto stroja – zastavte motor, – vytiahnite kľúčik zapaľovania (ak je k dispozícii), – počkajte, až dôjde k úplnému kľudovému stavu všetkých pohyblivých dielov a vychladnutiu motora, – aby nebolo možné nechcené naštartovanie motora, stiahnuť koncovku zapaľovacej sviečky na motore, – vyberte štartovací akumulátor z motora, – dodržiavajte dodatočné bezpečnostné upozornenie v príručke motora. Po práci so strojom Neopúšťajte nikdy náradie, bez toho aby ste nezastavili motor a nevytiahli kľúčik zapaľovania - ak je k dispozícii. Bezpečnostné zariadenia Obrázok 1 Nebezpečenstvo Nikdy nepoužívajte náradie s poškodenými alebo demontova

nými ochrannými bezpečnostnými zariadeniami. Bezpečnostný strmeň (1) Bezpečnostný strmeň slúži k Vašej bezpečnosti, aby v núdzovom prípade bolo možné okamžite zastaviť motor a sekacie ústro- jenstvo. Nesmiete sa pokúšať obísť jeho funkciu. Deflektor odhadzovacej koncovky (2) alebo protinárazová ochrana (3) Deflektor odhadzovacej koncovky/ protinárazová ochrana Vás chráni pred poraneniami spôsobenými sekacím ústrojenstvom alebo vymrštenými pevnými predmetmi. Náradie sa smie prevádzkovať iba s deflektorom odhadzovacej kon- covky alebo protinárazovou ochranou. Symboly na stroji Na stroji nájdete rôzne symboly ako nálepky. Ďalej nasleduje vysvetlenie symbolov: Pozor! Pred uve- dením do prevádzky si prečítajte návod na obsluhu! Tretie osoby udržia- vajte mimo nebez- pečnej oblasti! !Slovenský Prevádzkový návod – Kosačka trávy so spa¾ovacím motorom

Pred všetkými prácami na náradí a skôr ako náradie opustíte, zastavte motor a vytiahnite kľúčik zapaľovania. Dodržiavať doda- točné pokyny v kapitole „Pre Vašu bezpečnosť”. Pred prácami na rezacích nástrojoch stiahnite koncovku zapaľovacieho kábla! Majte prsty a nohy v dostatočnej vzdiale- nosti od kosiacich nástrojov! Pred nastavovaním alebo čistením stroja alebo pred jeho kon- trolou vypnite motor a stiahnite koncovku zapaľovacieho kábla. Nebezpečenstvo poranenia – pra- cujte iba s namontovanou odha- dzovacou koncovkou. Tieto symboly na náradí udržia- vajte neustále v čitateľnom stave. Symboly v návode V tomto návode sa používajú symboly, ktoré zobrazujú nebezpe- čenstvo alebo označujú dôležité upozornenia. Tu je vysvetlenie symbolov: Nebezpečenstvo Budete upozornení na nebezpe

čenstvá, ktoré súvisia s popísanou činnosťou a pri ktorej vzniká ohro

čenstvá, ktoré súvisia s popísanou činnosťou, ktorá môže spôsobiť poškodenie stroja. Upozornenie Označuje dôležité informácie a tipy na používanie. Montáž Montáž náradia bude zobrazená na obrázkoch v samostatnej prílohe. Pokyn k likvidácii Príslušné zvyšky obalu, staré stroje atď. zlikvidujte podľa miestnych predpisov. Obsluha Dodržiavajte aj pokyny v príručke motora. Nebezpečenstvo Úraz – Pri kosení nesmú byť nikdy v blízkosti stroja osoby, predo

všetkým deti alebo zvieratá. Nebezpečenstvo poranenia vymrštenými kameňmi alebo inými predmetmi. Pád – Stroj veďte len krokovým tempom. – Buďte hlavne opatrní, keď kosíte smerom dozadu a náradie ťaháte k sebe. – Pri kosení na strmých svahoch sa môže náradie prevrátiť a Vy sa môžete poraniť. Stroj veďte priečne k svahu, nikdy smerom nahor a nadol. Kosenie nevyko

návajte na svahoch so sklonom väčším ako 20 %. – Buďte najmä opatrní pri zmene smeru jazdy a vždy dbajte na bezpečný postoj. – Pri kosení v oblastiach medzí hrozí nebezpečenstvo pora

nenia. Kosenie v blízkosti okrajov, živých plotov alebo strmých svahov je nebezpečné. Pri kosení dodržiavajte bez

pečnú vzdialenosť. – Pri kosení vlhkej trávy môže náradie vplyvom zníženej priľna

vosti pôdy skÍznuť a Vy môžete spadnúť. Koste iba vtedy, ak je tráva suchá. – Pracujte iba za denného svetla alebo pri dobrom umelom osvetlení. Poranenie – Dodržiavajte vždy bezpečný odstup k obiehajúcemu nástroju, udaný vodiacim madlom. – Pracovná oblasť obsluhy sa počas prevádzky nachádza za vodiacim madlom. – Ruky alebo nohy nikdy nedávajte na alebo pod otáčajúce sa diely. – Stroj nepoužívajte pri nepriaz

nivých poveternostných pod

mienkach, ako napr. pri riziku výskytu dažďa alebo búrky. – Stroj používajte iba za suchých poveternostných podmienok. – Stroj udržiavajte mimo dažďa alebo mokra. Vo vlhkej tráve môže prístroj skĺznuť v dôsledku zníženej priľnavosti pôdy. – Zastavte motor a počkajte až sa zastaví rezací nástroj: – ak sa náradie musí sklopiť, – pri preprave cez iné plochy než tráva, – Zastavte motor a zabráňte neúmyselnému naštartovaniu motora: Vytiahnite kľúčik zapaľo

vania (ak je k dispozícii), vyberte štartovací akumulátor z motora, nechajte motor vychladnúť a stiahnite koncovku zapaľovacej sviečky, – skôr ako odstránite upchatie a blokovanie odhadzovacej koncovky, – skôr ako kosačku trávy preskúšate, vyčistíte, nastavíte alebo vykonáte práce na náradí, – ak bolo zasiahnuté cudzie teleso. Preskúšajte kosačku trávy z hľadiska poškodenia a pri poškodení vyhľadajte odbornú dielňu, – ak začne náradie neobvykle vibrovať: Okamžite náradie skontrolujte.

– Nikdy nedvíhajte alebo neprená

šajte náradie s bežiacim motorom. – Skontrolujte terén, na ktorom sa bude traktor používať a odstráňte všetky predmety, ktoré sa môžu zachytiť a odmrštiť. – Ak bolo cudzie teleso (napr. kameň) zasiahnuté sekacím nástrojom alebo začne náradie neobvykle silne vibrovať: Okamžite zastavte motor. Pred ďalšou prevádzkou nechajte náradie preskúšať v odbornej dielni na poškodenie. – Ak žnete trávu kosákom, nestavte sa nikdy pred vyhadzo

vacie otvory trávy. Náradie s lapačom trávy: – Pri zloženom lapači trávy môžete byť Vy alebo iné osoby poranené vymršteným posekaným mate

riálom alebo cudzími predmetmi. Nikdy nevyprázdňujte lapač trávy za chodu motora. Vypnite náradie. Nebezpečenstvo udusenia oxidom uhoľnatým. Spaľovací motor nechajte bežať iba vonku. Nebezpečenstvo výbuchu a požiaru – Benzínové pary sú výbušné a benzín je veľmi horľavý. – Naplňte palivo pred naštarto

vaním motora. Za chodu motora alebo pri ešte horúcom motore majte palivovú nádrž uzatvorenú. – Doplňujte palivo iba pri vypnutom a vychladnutom motore. Vyva

tieklo. Odvezte náradie z plochy znečistenej palivom a počkajte, až vyprchajú palivové pary. – Aby sa zabránilo požiaru, udržia

vajte prosím nasledujúce diely bez trávy a unikajúceho oleja: – Motor –Výfuk – Batérie/akumulátory, – Palivovú nádrž. Nebezpečenstvo zakopnutia – Stroj veďte len krokovým tempom. Pozor Poškodenia na stroji – Kamene, povaľujúce sa vetvy alebo podobné predmety môžu spôsobiť poškodenie stroja a jeho funkčnosti. Pred každým nasadením odstráňte z pra

covnej oblasti pevné predmety. – Stroj prevádzkujte len v bez

chybnom stave. Pred každou prevádzkou vykonajte vizuálnu kontrolu. Skontrolujte najmä bez

pečnostné zariadenie, ovládacie prvky a skrutkové spojenia z hľa

diska poškodenia a pevného utiahnutia. Pred prevádzkovaním poškodené diely vymeňte. – Nikdy nepoužívajte akumulátor, ktorý je deformovaný, ktorý spadol alebo je poškodený. – Nevystavujte akumulátor a nabí

jačku dažďu alebo vlhkosti. Prevádzkové doby Dodržiavajte národné/komunálne predpisy týkajúce sa dôb použí- vania (resp. sa informujte u vášho príslušného úradu). Údaje o pozícii Pri údajoch polohy na náradí (napr. vľavo, vpravo) vychádzame vždy z pohľadu od vodiaceho madla v pra- covnom smere náradia. Pred prvým uvedením do prevádzky Naplnenie motorového oleja Pozor Z prepravných dôvodov sa náradie dodáva bez motorového oleja. Z tohto dôvodu naplňte pred prvým uvedením do prevádzky motorový olej, pozri príručka motora. Nabíjanie akumulátora (Náradie s elektrickým štartérom) Dodržiavajte a riaďte sa všetkými pokynmi a informáciami týkajúcimi sa akumulátora a nabíjačky v príručke motora. Nebezpečenstvo poleptania/ otravy V extrémnych prípadoch sa musí počítať s únikom kvapalín alebo plynov. Nebezpečenstvo úrazu elektrickým prúdom Pred každým použitím skontrolujte nabíjačku z hľadiska vonkajších poškodení. Nikdy nepoužívajte poškodenú nabíjačku alebo nabí

jačku, ktorá spadla. Pozor – Presvedčte sa, že sa sieť pre

vádzkuje s 220–230 V a 50 Hz podľa údajov na typovom štítku nabíjačky. – Chráňte akumulátor a nabíjačku pred vlhkosťou, dažďom, snehom, ako aj mrazom. – Nabíjajte akumulátor iba v dobre vetraných a suchých miestnos

tiach. – Po vybratí akumulátora odpojte nabíjačku od elektrickej siete. – Nikdy nedávajte predmety na kontakty akumulátora. – Pred všetkými prácami na nabí

jačke ju odpojte od elektrickej siete. – Neotvárajte akumulátor a nabí

jačku. Všetky práce na akumu

látore a nabíjačke nechajte vykonať v odbornej dielni. Obrázok 2 Pred prvým použitím náradia nabíjajte akumulátor cca 1 hodinu. Používajte iba nabíjačku obsiahnutú v rozsahu dodávky Upozornenie Rozsiahle informácie týkajúce sa nabíjacieho procesu a ukazovateľa stavu nabitia akumulátora, nájdete v príručke motora.

Pokyn k likvidácii nabíjačky Nabíjačka podlieha predpisom pre likvidáciu elektrických prístrojov. Dodržiavajte miestne predpisy. Nastavovacie práce pred každou prevádzkou Nebezpečenstvo poranenia Pred všetkými prácami na tomto stroji – Zastavte motor. – Vytiahnite kľúčik zapaľovania (ak je k dispozícii), – Počkajte, až sa úplne zastavia všetky pohyblivé diely; motor musí byť vychladnutý, – Stiahnite koncovku zapaľovacej sviečky na motore, aby sa zabránilo neúmyselnému naštar

tovaniu motora, – Vyberte štartovací akumulátor z motora. Zavesenie lapača trávy (iba náradie s lapačom trávy) Obrázok 11 Nadvihnite deflektor vyhadzovacej koncovky a zaveste lapač trávy. Nastavenie výšky kosenia Pozor Na nerovnom teréne zvoľte výšku kosenia tak, aby sekací nôž nikdy neprišiel do kontaktu s pôdou. Obrázok 3 a 4 Nastavenie výšky kosenia trávy podľa požiadaviek. Možnosť nastavenia (podľa modelu) cca 3 cm až maximálne 9cm. Upozornenie Na náradí s nezávislým presta- vením kolies nastavte všetky kolesá na rovnakú výšku. Model A – obrázok 3 Potiahnite za príložku a v požadovanej polohe ju nechajte zaskočiť. Model B – obrázok 4 Posuňte páku centrálneho prestavenia výšky smerom dopredu alebo dozadu a v požadovanej polohe ju nechajte zaskočiť. Tankovanie a kontrola hladiny oleja Natankujte bezolovnatý benzín (pozri príručka motora). Naplňte palivovú nádrž nanajvýš 2 cm pod spodnú hranu plniaceho hrdla. Palivovú nádrž pevne uzatvorte. Skontrolujte hladinu oleja, v prípade potreby doplňte (pozri príručka motora). Čistenie priehradky na akumulátor Pomocou handričky a kefky odstráňte cudzie predmety a nečistoty na priehradke na akumulátor. Naštartovanie motora Obrázok 5 Nebezpečenstvo Na ochranu pred poraneniami, – neštartujte motor, ak stojíte pred odhadzovacou koncovkou; – Majte ruky a nohy v dostatočnej vzdialenosti od sekacieho ústro

júcich dielov. Zdržujte sa vždy v dostatočnej vzdialenosti od odhadzovacej koncovky. Skôr ako motor naštartujete, vyp

nite spojkou všetky sekacie nástroje a pohony. Pri štartovaní náradie nenaklá

ňajte. Náradie odstavte na rovnej ploche s pokiaľ možno krátkou trá

vou alebo skoro bez trávy. Upozornenia k motoru – Dodržiavajte informácie v príručke motora. – Niektoré modely nemajú žiadnu páčku akcelerátora, otáčky sa nastavujú automaticky. Motor vždy beží vždy s optimálnymi otáčkami. Vložte štartovací akumulátor do priehradky na motore, až zaskočí - obrázok 5A. Otvorte benzínový kohútik (ak je k dispozícii). Páčku akcelerátora (ak je k dispozícii) nastavte na /max – obrázok 5B. Stojte za náradím – stlačte bezpečnostný strmeň a držte ho stlačený – obrázok 5C. Otočte kľúčikom zapaľovania na vodiacom madle, až motor naskočí (štartovací pokus max. 5 sekúnd, pred ďalším pokusom minimálne 1 minútu počkajte) - obrázok 5C. Akonáhle je motor v chode: Po naštartovaní motora posuňte páčku akcelerátora (ak je k dispozícii) medzi /max a /min a nechajte motor krátko zahriať. Na kosenie trávy nastavte páčku akcelerátora (ak je k dispozícii) na plný plyn. Upozornenie Ďalšie informácie týkajúce sa obsluhy motora môžete prevziať z príručky motora. Zastavenie motora Obrázok 7 Páčka akcelerátora (ak je k dispozícii) v polohe /min. Uvoľnite bezpečnostný strmeň. Motor a sekací nástroj sa po krátkej dobe zastavia. Práca s náradím Zapnutie/vypnutie pohonu kolies (iba náradie s pohonom kolies) Obrázok 6 Zapnutie pohonu kolies : Strmeň pohonu kolies (2) zatlačte spolu s bezpečnostným strmeňom (1) smerom dopredu. Čím ďalej tlačíte smerom dopredu, tým jazdí stroj rýchlejšie. Vypnutie pohonu kolies : Strmeň pohonu kolies (2) zatlačte spolu s bezpečnostným strmeňom (1) úplne dozadu.

!Prevádzkový návod – Kosačka trávy so spa¾ovacím motorom Slovenský UpozornenieV dôsledku konštrukcie môže dôjsť k tomu, že pri ťahaní náradia smerom dozadu zadné kolesá vykazujú zvýšený odpor. Nejedná sa pritom o chybu náradia, ale o technicky podmienené správanie.Náprava (podľa modelu): posuňte náradie bez zatiahnutého hnacieho strmeňa najskôr trochu dopredu, hneď potom späť. Odobratie a vyprázdnenie lapača trávy (náradie s lapačom trávy)Obrázok 11Keď ostáva pokosený materiál ležať na zemi alebo ak svieti uka-zatel stavu naplnenia (voliteľné vybavenie, obr. 12), je plný kôš: Uvoľnite bezpečnostný strmeň a počkajte, až sa zastaví motor. Nadvihnite deflektor vyhadzovacej koncovky a lapač trávy vyveste. Vyprázdnite jeho obsah. Práca bez lapača trávy Keď zložíte lapač trávy, sklopí sa deflektor vyhadzovacej koncovky nadol. Pri práci bez lapača trávy bude posekaná hmota vyha-dzovaná priamo smerom nadol. Prestavenie na mulčovanie (náradie s voliteľným príslušen-stvom na mulčovanie)Stroje so zadným vyhadzovaním:Obrázok 8A Nadvihnite deflektor odhadzovacej koncovky. Zložte lapač trávy. Nasaďte mulčovací klin (vždy podľa modelu). Spustite deflektor odhadzovacej koncovky.UpozornenieModely s integrovanou funkciou mulčovania nepotrebujú žiaden samostatný mulčovací klin – túto funkciu preberá špeciálne for-movaný deflektor odhadzovacej koncovky (obrázok 8B). Prestavenie náradia na bočné vyhadzovanie (podľa vyhotovenia) Ak je k dispozícii:Zložte lapač trávy a spustite deflektor odhadzovacej koncovky. Nadvihnite protinárazovú ochranu/mulčovací uzáver a namontujte bočné vyhadzovanie (obr. 9). Po ukončení práce Vytiahnite kľúčik zapaľovania (ak je k dispozícii). Počkajte, až sa všetky pohyblivé diely úplne zastavia a motor je vychladnutý. Zatvorte benzínový kohútik (ak je k dispozícii – pozri príručka motora). Stiahnite koncovku zapaľovacieho kábla na motore. Vyprázdnite lapač trávy. Vyberte štartovací akumulátor z motora – obrázok 16. V prípade potreby dobite akumulátor.Obrázok 17Pre kontrolu stavu nabitia akumulátora stlačte tlačidlo (1) na akumulátore. Diódy LED (2) indikujú približný stav nabitia.Pri jednej blikajúcej dióde LED akumulátor okamžite nabite.UpozornenieStroj odstavte v uzatvorených priestoroch iba s vychladnutým motorom. Tipy na ošetrovanie trávnika Niekoľko tipov, aby váš trávnik rástol zdravo a rovnomerne. Kosenie Trávnik tvoria rôzne druhy tráv. Ak ho často kosíte, rastie viac tráv, ktoré sa silne zakoreňujú a tvoria pevné trsy. Ak ho sekáte zriedka, vyvíja sa viacej tráv rastúcich do výšky a iné divé byliny (napr. ďatelina, sedmokrásky).Normálna výška trávnika sa pohybuje okolo cca 4–5 cm. Kosiť sa má iba 1/3 celkovej výšky; teda pri 7–8 cm vykonávajte kosenie na normálnu výšku.Trávnik sa pokiaľ možno nemá kosiť kratší ako 4 cm, inak sa pri suchom počasí poškodzujú trsy.Vysokú trávu (napr. po dovolenke) koste po etapách na normálnu výšku.Pri kosení nechajte pokosené pruhy vždy trocha prekrývať. Mulčovanie (s príslušenstvom) Pri kosení je tráva pokosená na malé kúsky (cca 1 cm) a zostáva ležať. V trávniku sa tak zachová veľa živných látok. Na dosiahnutie optimálneho výsledku sa musí trávnik udržiavať stále krátky, pozri tiež odstavec „Kosenie”. Pri mulčovaní dodržiavajte nasle-dujúce pokyny:– Nekoste mokrú trávu. – Nekoste nikdy viac ako 2 cm celkovej výšky trávy.– Jazdite pomaly.– Využívajte maximálne otáčky motora.– Pravidelne čistite žacie ústrojenstvo. Preprava Krátke úseky cesty ručne Nebezpečenstvo Rotujúcim žacím ústrojenstvom sa môžu zachytiť a odmrštiť predmety a spôsobiť tým poškodenie. Aby sa s náradím mohlo pohybovať i cez iné plochy než je tráva, zastavte predtým motor. Vo vozidle Nebezpečenstvo Pred každou prepravou zastaviť motor a nechajte ho vychladnúť. Stiahnite koncovku zapaľovacej sviečky. Stroj neprepravujte v sklopenej polohe.

vej nádrže musí byť pevne zatvo

rený. Náradie so sklopnou rukoväťou:Obrázok 10 Na lepšie uloženie môžete vodiace madlá sklopiť dokopy. Údržba/čistenie Nebezpečenstvo Na ochranu pred poranením pred všetkými prácami na stroji – Zastavte motor, – Vytiahnuť kľúčik zapaľovania (ak je k dispozícii), – Počkajte, až dôjde k úplnému kľudovému stavu všetkých pohyblivých dielov a vychlad

nutiu motora, – Aby nebolo možné nechcené naštartovanie motora, stiahnuť koncovku zapaľovacej sviečky na motore, – Vyberte štartovací akumulátor z motora, – Dodržiavajte dodatočné bezpeč

nostné upozornenie v príručke motora. Nebezpečenstvo Na ochranu pred poraneniami spô

sobenými rezacím ústrojenstvom je nutné nechať vykonať všetky práce, ako je výmena alebo prebrú

senie rezacieho noža, iba v odbor

nej dielni (je potrebné špeciálne náradie). Pozor Nakláňajte náradie iba tak, aby zapaľovacia sviečka smerovala nahor, tým nedôjde k žiadnemu poškodeniu motora vplyvom paliva alebo oleja. UpozorneniePravidelné ošetrovanie sa stará o dlhú životnosť a o bezporuchovú prevádzku. Nedostatočná údržba vášho stroja môže viesť k bezpeč-nostne relevantným nedostatkom. Údržba Pozor Dodržiavajte predpisy pre údržbu v príručke motora. Na konci sezóny nechajte v odbornej dielni stroj pre

skúšať a vykonať jeho údržbu. Akékoľvek opravy nechajte vyko

nať len v odbornej dielni. Pozor Ohrozenie životného prostredia motorovým olejom. Pri výmene oleja odovzdajte zachy

tený použitý olej v zberni použitého oleja alebo v podniku na likvidáciu odpadkov. Ohrozenie životného prostredia spôsobené batériami/ akumulátormi. Použité batérie/akumulátory nepat

ria do domového odpadu. Použité batérie/akumulátory odovzdajte u Vášho obchodníka alebo firmy vykonávajúcej zneškodňovanie odpadu. Skôr ako bude náradie zošrotované, vymontujte batérie/ akumulátory UpozornenieDodržiavajte kontrolné intervaly a intervaly pre údržbu v príručke motora.Podľa modelu je Vaše náradie vybavené elektronickou indikáciou údržby (obrázok 13). Okrem písomných pokynov pre údržbu dodržiavajte naviac príslušné indi-kácie údržby. Obsluhu ako aj ďalšie informácie nájdete v samostatnom návode na obsluhu, ktorý je pri-ložený k indikácii údržby. Pred každou prevádzkou Skontrolujte stav hladiny oleja, v prípade potreby ho doplňte. Skontrolujte skrutkové spojenia z hľadiska pevného utiahnutia, v prípade potreby ich pevne dotiahnite. Skontrolujte bezpečnostné zariadenia. Pomocou handričky a kefky odstráňte cudzie predmety a nečistoty z priehradky na akumulátor na motore.Kontrola záberového bodu spojky:(iba náradie s pohonom kolies)– Počas chodu motora a pri vypnutom pohone kolies sa stroj nesmie pohybovať smerom dopredu.– Počas chodu motora a pri zapnutom pohone kolies sa náradie má pohybovať smerom dopredu.Obrázok 15 Podľa vyhotovenia možno bovden pohonu kolies nastaviť prestavením z upevňovacieho otvoru A do B.UpozornenieJe potrebné len vtedy, ak v dôsledku opotrebenia rýchlosť pri plne stlačenom strmeni pohonu kolies smerom dopredu čoraz viac klesá. Po prvých 2–5 prevádzkových hodinách Vymeňte olej, pozri priložená príručka motora. Po každom kosení, alebo v prípade potreby Dobite akumulátor. Raz za sezónu Vymeňte olej, pozri priložená príručka motora. Namažte kÍbové body a stočené pružiny na deflektore odhadzovacej koncovky. Na konci sezóny nechajte náradí skontrolovať a vykonať údržbu v odbornej dielni. Nechajte akumulátor a nabíjačku pravidelne skontrolovať v odbornej dielni (najm. 1x ročne). Čistenie Pozor Po každej prevádzke náradie očis

tite. Nečistenie náradia vedie k poškodeniu materiálov a funkčným poruchám. Na čistenie nepoužívajte vyso

Zložte a vyprázdnite lapač trávy. Lapač trávy je možné vyčistiť silným prúdom vody (záhradnou hadicou). Pred nasledujúcim používaním nechajte lapač trávy dôkladne uschnúť. Čistenie kosačky trávy Nebezpečenstvo Pri prácach na rezacom ústrojen

stve sa môžete poraniť. Pre svoju ochranu noste pracovné rukavice. Pozor Nakláňajte náradie iba tak, aby zapaľovacia sviečka smerovala nahor, tým nedôjde k žiadnemu poškodeniu motora vplyvom paliva alebo oleja. Náradie neostrekujte vodou, pre

tože inak môže dôjsť k poškodeniu elektrických dielov. Chráňte akumulátor a nabíjačku pred vlhkosťou. Čistite náradie pokiaľ možno vždy priamo po kosení. Čistenie priehradky na akumulátor Pomocou handričky a kefky odstráňte cudzie predmety a nečistoty z priehradky na akumulátor na motore. Náradie bez umývacieho systému sekacieho ústrojenstva: Vyčistite rezací priestor kefou, metličkou alebo handrou. Postavte náradie na kolesá a odstráňte všetky viditeľné zvyšky trávy a nečistoty. Náradie s umývacím systémom sekacieho ústrojenstva: Obrázok 14 Kosačky trávy s umývacím sys- témom sekacieho ústrojenstva sú vybavené prípojkou vody. S ním sa dajú opláchnuť zvyšky trávy zo spodnej strany sekacieho ústro- jenstva a zabrániť tvorbe usadenín korozívnych chemikálií. Po kosení postupujte nasledovne: Postavte náradie na rovnú plochu, bez štrku, kamenia atď. Upozornenie Odhadzovacia šachta nesmie byť nasmerovaná proti domom, garážam a pod. Na vodnú hadicu namontujte hadicový adaptér bežne dostupný v predaji (voliteľné vybavenie v rozsahu dodávky) a pripojte na prípojku vody žacieho ústrojenstva. Pustite vodu. Naštartujte motor, nechajte ho niekoľko minút bežať. Zastavte motor a odpojte vodnú hadicu od náradia Po ukončení čistiaceho procesu: Naštartujte motor, nechajte ho niekoľko minút bežať, aby spodná strana sekacieho ústrojenstva oschla. Zastavte motor. Odstavenie Nebezpečenstvo Nebezpečenstvo výbuchu a požiaru. Nikdy neuskladňujte náradie s pali

roch, v ktorých pary paliva môžu prísť do kontaktu s otvoreným ohňom alebo iskrami. Pozor Poškodenie materiálov na náradí. – Náradie uskladňujte (s vychlad

nutým motorom) iba v čistých a suchých priestoroch. – Pri dlhšom skladovaní, napr. v zime, chráňte stroj pred hrdzou. – Uložte akumulátor a nabíjačku na chladnom a suchom mieste. – Chráňte akumulátor a nabíjačku pred vlhkosťou, dažďom, snehom, ako aj mrazom. Po sezóne alebo ak sa nebude stroj používať dlhšie ako jeden mesiac: Palivo vypustite do vhodnej nádoby a motor odstavte podľa popisu v príručke motora. Pozor Vypúšťajte palivo iba vonku. Vyčistite náradie a lapač trávy. Na ochranu pred hrdzou potrite všetky kovové diely naolejovanou handrou (olej neobsahujúci živicu) alebo ho nastriekajte sprejovým olejom. Nabíjanie akumulátora. Záruka V každej krajine platia záručné ustanovenia vydané našou spoloč- nosťou alebo dovozcom. Poruchy vzniknuté na vašom stroji odstránime v priebehu záručnej doby bezplatne, v prípade, ak je príčinou poruchy chyba materiálu alebo výroby. V prípade záruky sa, prosím, obráťte na vášho predajcu alebo na najbližšiu pobočku. Informácie k motoru Výrobca motora ručí za všetky problémy, ktoré sa týkajú motora, s ohľadom na výkon, meranie výkonu, technické údaje, záruky a servis. Bližšie informácie nájdete v samostatnej priloženej príručke výrobcu motora pre majiteľa/ obsluhu. Lokalizácia a odstránenie porúch Poruchy v prevádzke Vašej kosačky trávy majú často jedno- duché príčiny, ktoré by ste mali znať a čiastočne ich mohli odstrániť sami. V prípade pochyb- ností vám váš odborný obchodník rád pomôže ďalej.

Problém Možná(é) príčina(y) Náprava Motor nenaskočí. Plynová páka nie je v správnej polohe. Nastavte páčku akcelerátora na alebo CHOKE (SÝTIČ) (pri studenom motore). Nastavte páčku akcelerátora na / max alebo ŠTART (pri teplom motore). Kosačka stojí vo vysokej tráve. Postavte kosačku na plochu s nízkou trávou. V nádrži nie je žiadne palivo. Naplňte nádrž čistým, čerstvým palivom. Nie je nastrčený konektor zapaľovacej sviečky. Nastrčte koncovku na zapaľovaciu sviečku. Staré alebo znečistené palivo. Nahraďte za čerstvé palivo. Znečistený vzduchový filter. Vyčistite vzduchový filter. Nie je správne vložený akumulátor. Vložte správne akumulátor do priehradky na akumulátor na motore a nechajte zaistiť zaskočením. Vybitý akumulátor. Nabite akumulátor pomocou dodávanej nabíjačky. Poškodené vedenie. Skontrolujte, či je elektrické vedenie v poriadku. Chybný akumulátor. Nechajte akumulátor skontrolovať v odbornej dielni.odbornej. Nezvyklé hluky (chrčanie, rachotanie, klepanie). Uvoľnenie skrutiek, matíc alebo iných upevňovacích dielov. Diely upevnite. Ak sa hluky neodstránia: Vyhľadajte odbornú dielňu. Otrasy, vibrácie. Voľný nôž. Upevňovaciu skrutku noža nechajte dotiahnuť v odbornej dielni. Poškodený nôž.. Nechajte nôž vymeniť v odbornej dielni. Nôž nie je správne vyvážený. Nôž nechajte vymeniť alebo vyvážiť v odbornej dielni. Uvoľnené uchytenie motora. Nechajte motor upevniť v odbornej dielni. Nečistá rezná plocha alebo pokles otáčok. Príliš vysoká tráva. Nastavte väčšiu výšku kosenia, v núdzovom prípade koste dvakrát. Tráva ostáva ležať alebo lapač trávy sa neplní. Tráva je príliš vlhká. Nechajte trávnik oschnúť. Upchatá odhadzovacia koncovka. Zastavte motor, odstráňte upchatie. Tupé nože. Nechajte nôž vymeniť alebo prebrúsiť v odbornej dielni. Nedostatočný výkon motora. Vykonávajte kosenie častejšie, zvol’te väčšiu výšku kosenia. Lapač trávy je plný. Zastavte motor, vyprázdnite lapač trávy. Lapač trávy je znečistený. Zastavte motor, vyčistite vzduchovú štrbinu v lapači trávy. Nefunguje pohon kolies. Pretrhnutý klinový remeň alebo porucha prevodovky. Poškodené diely nechajte vymeniť v odbornej dielni. Pretrhnutý lankovod/bovden. Poškodené diely nechajte vymeniť v odbornej dielni.Instrucþiuni de utilizare – Maşinã de cosit cu motor cu ardere internã Româneşte
