Typ produktu	Elektrický vertikutátor
Značka	Wolf Garten
Model	VA 303 E
Elektrické napájanie	230 V, 50 Hz
Výkon motora	1200 W
Pracovná šírka	30 cm
Nastaviteľná pracovná hĺbka	4 polohy (1 až 4)
Zberný kôš	Súčasťou (ref. 196-110-650)
Bezpečnostný vodič kábla	Áno
Bezpečnostná konzola	Áno (motorové zastavenie)
Spínač	Štartovacie tlačidlo + konzola
Hmotnosť	12 kg
Rozmery (D × Š × V)	50 × 40 × 30 cm
Hlavné funkcie	Vertikutácia a prevzdušňovanie (vymeniteľné hriadele)
Údržba a čistenie	Čistenie kefou po použití, nie vodným prúdom
Výmena nožov	Kompletná sada (15 ks, ref. 196-101-650)
Odporúčaný predlžovací kábel	3 × 1,5 mm², max 25 m
Elektrická ochrana	Odporúčaný prúdový chránič 30 mA
Záruka	Podľa miestnych podmienok, bezplatná oprava za materiálové/výrobné chyby
Použitie	Suchý trávnik, nie na strmých svahoch

Často kladené otázky - VA 303 E Wolf Garten

Ako nastaviť pracovnú hĺbku na vertikutátore Wolf Garten VA 303 E ?

Nastavenie sa vykonáva len pri zastavenom motore a rotore. Použite páku na nastavenie výšky (polohy 1 až 4). Začnite polohou 1 pre udržiavanú pôdu. Postupne zvyšujte podľa opotrebovania nožov. Optimálna hĺbka prieniku do pôdy je 2 až 3 mm.

Čo robiť, ak motor neštartuje?

Najskôr skontrolujte poistku v elektrickom rozvádzači. Ak je kábel poškodený, nedotýkajte sa ho, kým je zapojený. Odpojte zástrčku a vymeňte kábel za nový. Nikdy sa nepokúšajte opraviť kábel izolačnou páskou.

Aké príslušenstvo je k dispozícii pre tento model?

Náhradné diely zahŕňajú zberný kôš (ref. 196-110-650), súpravu 15 nožov (ref. 196-101-650) a pružinu Malossi (ref. 196-107-650). Hriadeľ prevzdušňovača je tiež vymeniteľný s vertikutačným hriadeľom.

Ako vymeniť vertikutačný alebo prevzdušňovací hriadeľ?

Zastavte motor a odpojte zástrčku. Noste rukavice. Vyberte kôš, nakloňte prístroj. Vytiahnite poistnú konzolu, otočte ju o 90°, posuňte hriadeľ doľava a vyberte ho. Pri inštalácii postupujte opačne: vložte hriadeľ zospodu, posuňte ho doprava až na doraz, potom zacvaknite konzolu.

Aké bezpečnostné opatrenia prijať pred použitím vertikutátora?

Noste priliehavé oblečenie, uzavretú obuv, dlhé nohavice, rukavice, ochranné okuliare a chrániče sluchu. Udržujte deti, zvieratá a cudzie predmety (kamene, konáre) mimo dosahu. Skontrolujte stav nožov a upevnení a či je kôš alebo ochrana proti vymršteniu správne nasadená.

Aká je optimálna pracovná hĺbka pre štandardný trávnik?

Nastavte hĺbku tak, aby nože prenikali 2 až 3 mm do pôdy. Nenúťte prístroj, ak sa motor zasekne; znížte hĺbku. Na machovité povrchy začnite jemne a niekoľkokrát prejdite v oboch smeroch.

Ako udržiavať vertikutátor po použití?

Po každom použití ho vyčistite kefou. Nikdy nepoužívajte vodný prúd. Uskladnite ho na suchom mieste. Na jeseň ho dajte skontrolovať v autorizovanom servise Wolf Garten, aby bol na jar pripravený.

Aké typy predlžovacích káblov sa odporúčajú?

Použite predlžovací kábel s minimálnym prierezom 3 × 1,5 mm² a maximálnou dĺžkou 25 m. Kábel musí byť typu HO5 VV-F (PVC) alebo HO7 RN-F (guma) s ochranou proti striekajúcej vode. Dôrazne sa odporúča prúdový chránič 30 mA.

Čo robiť, ak prístroj silno vibruje alebo vydáva nezvyčajné zvuky?

Okamžite zastavte motor a odpojte zástrčku. Skontrolujte nože: môžu byť opotrebované, nesprávne upevnené alebo uvoľnené. Vymeňte kompletnú sadu nožov a dotiahnite všetky skrutky. Ak problém pretrváva, kontaktujte autorizované servisné stredisko.

Môže sa vertikutátor používať na svahoch?

Vyhnite sa strmým svahom. Na svahovitom teréne vždy postupujte diagonálne, nikdy nie priamo nahor alebo nadol. Neutekajte, postupujte pokojne. Ak je to možné, pracujte na suchej tráve, aby ste sa vyhli pošmyknutiu.

NÁVOD NA OBSLUHU VA 303 E Wolf Garten

1. Zapnutie - vypnutie
2. Poistné rameno
3. Odl'ahčenie t'ahu kábla
4. Koš na zber travy
5. Nastavenie pracovnej híbky

SLO

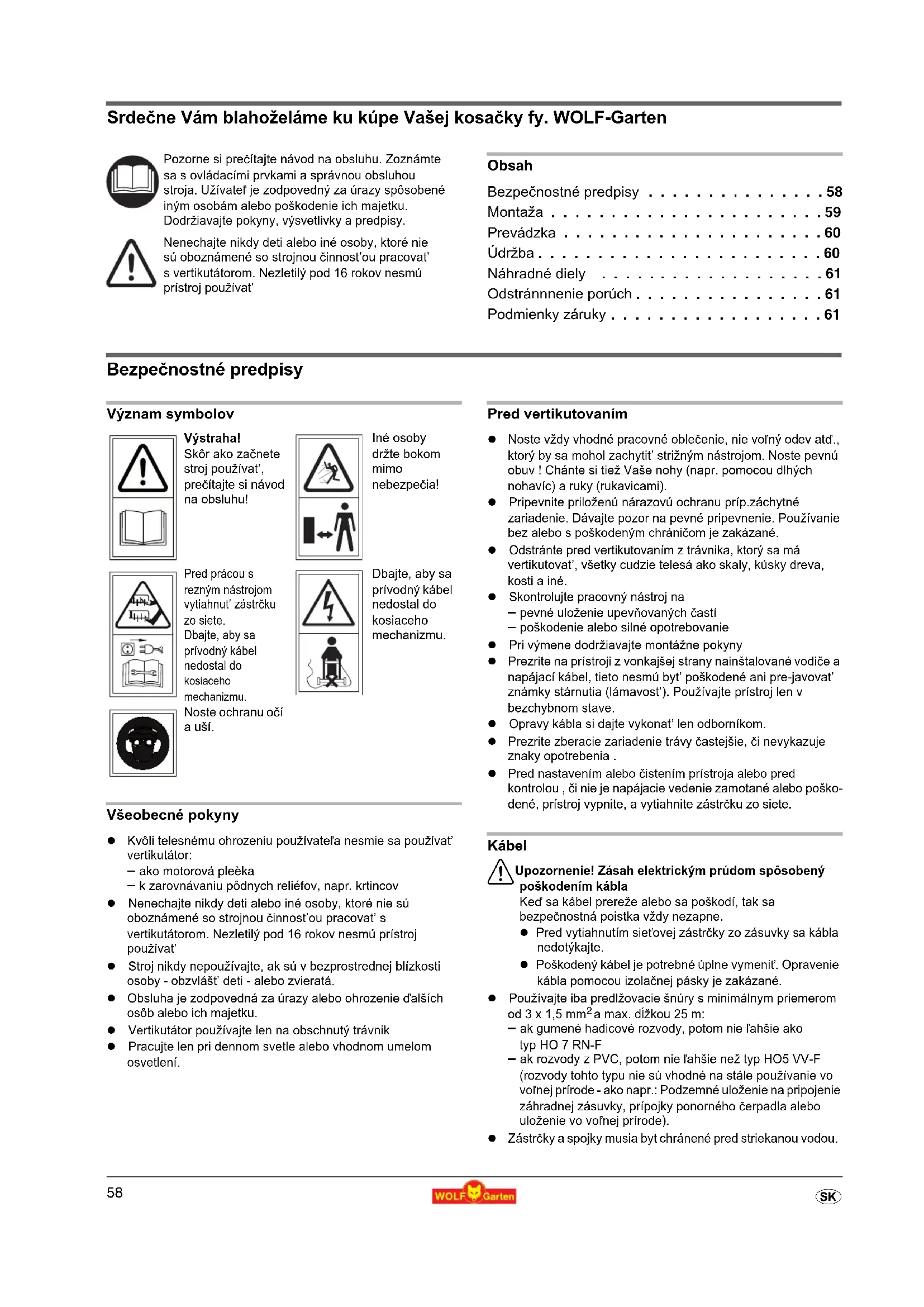

Pozorne si prečítajte návod na obsluhu. Zoznámte sa s ovládacími prvkami a správnou obsluhou stroja. Užívateľ je zodpovedný za úrazy spôsobené iným osobám alebo poškodenie ich majetku. Dodržiavajte pokyny, výsvetlivky a predpisy.

Nenechajte nikdy deti alebo iné osoby, ktoré nie sú oboznámené so strojnou činnost'ou pracovat's vertikutátorom. Nezletilý pod 16 rokov nesmú prístroj používat'

Obsah

Odstránnenie porúch .....61

Podmienky záruky .....61

Skôr ako začnete stroj používat', prečítajte si návod na obsluhu!

Iné osoby držte bokom mimo nebezpečia!

Pred prácou s rezným nástrojom vytiahnut' zástrčku zo siete.

Dbajte, aby sa prívodný kábel nedostal do kosiaceho mechanizmu.

Dbajte, aby sa prívodný kábel nedostal do kosiaceho mechanizmu.

Všeobecné pokyny

• Kvôli telesnému ohrozeniu používatel'a nesmie sa používat' vertikutátor:
• ako motorová pleèka
• k zarovnávaniu pôdnych reliéfov, napr. krtincov
• Nenechajte nikdy deti alebo iné osoby, ktoré nie sú oboznámené so strojnou činnost'ou pracovat' s vertikutátorom. Nezletilý pod 16 rokov nesmú prístroj používat'
• Stroj nikdy nepoužívajte, ak sú v bezprostrednej blízkosti osoby - obzvlást' deti - alebo zvieratá.
• Obsluha je zodpovedná za úrazy alebo ohrozenie d'alších osôb alebo ich majetku.
• Vertikutátor používajte len na obschnutý trávnik
• Pracujte len pri dennom svetle alebo vhodnom umelom osvetlení.

Pred vertikutovaním

• Noste vždy vhodné pracovné oblečenie, nie volný odev atd., ktorý by sa mohol zachytit' strižným nástrojom. Noste pevnú obuv ! Chánte si tiež Vaše nohy (napr. pomocou dlhých nohavíc) a ruky (rukavicami).
• Pripevnite priloženú nárazovú ochranu príp.záchytné zariadenie. Dávajte pozor na pevné pripevnenie. Používanie bez alebo s poškodeným chráničom je zakázané.
• Odstránte pred vertikutovaním z trávnika, ktorý sa má vertikutovat', všetky cudzie telesá ako skaly, kúsky drevá, kosti a iné.

• Skontrolujte pracovný nástroj na

• pevné uloženie upevňovaných častí

• poškodenie alebo silné opotrebovanie

- Pri výmene dodržiavajte montážne pokyny

• Prezrite na prístroji z vonkajšej strany nainštalované vodiče a napájací kábel, tieto nesmú byt' poškodené ani pre-javovat' známky stárnutia (lámavost'). Používajte prístroj len v bezchybnom stave.
• Opravy kábla si dajte vykonat' len odborníkom.
• Prezrite zberacie zariadenie trávy častejšie, či nevykazuje znaky opotrebenia.
• Pred nastavením alebo čistením prístroja alebo pred kontrolou, či nie je napájacie vedenie zamotané alebo poškodené, prístroj vypnite, a vytiahnite zástrčku zo siete.

Kábel

Upozornenie! Zásah elektrickým prúdom spôsobený poškodením kábla

• Pred vytiahnutím siet'ovej zástrčky zo zásuvky sa kábla nedotýkajte.
• Poškodený kábel je potrebné úplne vymenit'. Opravenie kábla pomocou izolačnej pásky je zakázané.

- Používajte iba predlžovacie šnúry s minimálnym priemerom od 3 x 1,5 mm ² a max. dížkou 25 m:

• ak gumené hadicové rozvody, potom nie l'ahšie ako typ HO 7 RN-F
• ak rozvody z PVC, potom nie lahšie než typ HO5 VV-F (rozvody tohto typu nie sú vhodné na stále používanie vo volnej prírode - ako napr.: Podzemné uloženie na pripojenie záhradnej zásuvky, prípojky ponorného čerpadla alebo uloženie vo volnej prírode).

- Zástrčky a spojky musia byt chránené pred striekanou vodou.

• Používajte zariadenie na ochranu pred chybovým prúdom (RCD) s chybovým prúdom nie viac ako 30 mA.
• Prípojný kábel upevnite na odľahčovač tahu. Kábel nenechajte odierat na hranách, zahrotených alebo ostrých predmetoch, nepretláčajte ho cez dverné škáry alebo okenné štrbiny. Spínacie zariadenie sa nesmie odstránit alebo premostit (napr. priviazat riadiacu páku na držadlovú tyč).

Pri zapnutí

• Zapnite motor len vtedy, ked' Vaše chodidlá sú v bezpečnej vzdialenosti od rezných nástrojov.
• Nepreklápajte kosačku, keď je motor zapnutý, iba ak kosačka pri spúštaní musí byt sklopená. V tomto prípade nesklápajte kosačku viac, ako je bezpodmienečne nutné a naddvihnite len tú čast, ktorá je vzdialená od užívateľa. Vždy si preverte, či sa obidve ruky nachádzajú v pracovnej polohe, kým postavíte nástroj spät na zem.

Pri vertikutácii

• Pozor, nebezpečie ! Dobeh strihacieho nástroja !
• Dodržujte bezpečnostný odstup, daný vodiacou násadou. Rukami alebo chodidlami nikdy nesiahajte na otáčajúce sa súčasti.
• Vždy udržiavajte bezpečnú vzdialenost' od vyhadzovacieho otvoru.
• Zapnite motor len vtedy, keď Vaše chodidlá sú v bezpečnej vzdialenosti od rezných nástrojov.
• Ak je to možné, zabráňte použitiu prístroja v mokrej tráve a venujte maximálnu pozornos' tomu, abyste sa nepošmykli.
• Dodržujte bezpečný postoj, zvlášt' na svahoch. Nikdy nebežte, postupujte kludne.

- Bud'te zvlášť opatrní, ak meníte smer jazdy po svahu.

- Bud'te zvlášť opatrní, ak stroj otáčate alebo ho t'aháte smerom k sebe.

● Pracovné nástroje pozastavte, ak:

• musíte stroj pri preprave naklonit'
• prechádzate nad inými než trávnatými plochami
• prepravujete stroj.

- Nikdy nepoužívajte vertikutátor, keď sú ochranné zariadenia alebo diely krytu poškodené alebo chýbajú.

- Predtým ako vertikutátor zdvihnete alebo odnesiete, vypnite motor a počkajte, kým sa pracovné nástroje nezastavia.

• Pred demontážou záchytného zariadenia alebo nastavením pracovnej výšky, je treba motor vypnút' a vyčkat' zastavenie pracovného nástroja.
• Opotrebované alebo poškodené nože obnovit', pri dodržaní montážnych pokynov. Z bezpečnostných dôvodov po-užívajte len originálne náhradné diely.
• Údržba a čistenie vertikutátora ako aj demontáž ochranných krytov, sa môže vykonávat' len pri vypnutom motore.
• Neskladujete vertikutátor vo vlhkých priestoroch alebo v blízkosti otvoreného ohňa.
• Ak by ste niekedy mali nejaké problémy, nechajte vertikutátor pre istotu preskúšat' odborníkovi (pozri zoznam servis-ných dielní)
• Ak sa poškodí napájacie vedenie počas používania, musí sa ihneď odpojit’ od siete. Nedotýkajte sa vodičov pred odpojením zo siete.
• Kosačku vypnite, elektrickú zástrčku vytiahnite a počkajte, kým sa kosačka nezastaví, keď napr.:
• opustíte kosačku
• uvolňujete zablokovaný nôž
• kontrolujete kosačku, čistíte ju alebo na nej chcete pracovat
• keď natrafíte na cudzie teleso, kosačku prekontrolujte, či nie je poškodená ažvykonajte nevyhnutné opravy
• keď kosačka v dôsledku nevyváženosti silne vibruje (ihned vypnite a zistite príčinu)
• chcete vykonat nastavenie alebo čistenie
• kontrolujete, či prípojné vedenie je predlžené alebo porušené.
• Ked sa poškodí prípojné vedenie počas použitia, musí sa ihneď odpojit od elektrickej siete. Nedotýkajte sa vedenia pred odpojením od siete.

Údržba

Upozornenie! Nôž otočnej rezačky

- Vytiahnite sietovú zástrčku.

- Nedotýkajte sa pohybujúcich sa nožov.

Likvidácia odpadu

Elektrické zariadenie neodhadzujte do odpadu z domácnosti. Zariadenie, príslušenstvo a obal recyklujte spôsobom, ktorý neohrozí životné prostredie.

Montaža

- Montáž vid' obrázky.

Prevádzka

Pracovný čas

● Prosíme dodržat pri práci miestne predpisy!
- Dovolený čas na použitie zariadení si zistite na miestnych úradoch.

Kábel zasuňte cez uvolňovač napnutia E

- Kábel, prosím, zasuňte cez uvoľňovač napnutia

- Prístroj možno pripojit do každej zásuvky, ktorá je zabezpečená 16 A poistkou (alebo ističom LS typu B).

Ochranné zariadenie proti zbytkovému prúdu

Tieto ochranné zariadenia vás ochraňujú pri dotýkaní poškodených vodičov, pred izolačnými chybami a v niektorých prípadoch tiež pri poškodený živých vodičov.

• Odporúčame, aby bolo zariadenie zapojené len do sieťovej zásuvky, ktorá je chránená ochranným zariadením proti zbytkovému prúdu (RCD) so zbytkovým napätím neprevyšujúcim 30 mA.
• Pre staré inštalácie sú dostupné prispôsobené sady. Kontaktujte elektrikára.

Nastavenie pracovnej híbky J

Oprez! Len pri vypnutom motore a nečinných valcoch vertikutátora.

Pozor! Pre prvú prevádzku sa musí správne nastaviť pracovná híbka. Páka pre nastavenie výšky sa môže nastaviť len do prvej polohy nastavenia pracovnej híbky (poloha 1).

Upozornenie

Vplyvom opotrebenia nožov/prevzdušnovacích pružných prstov je potrebné neskôr znovu nastaviť pracovní híbku.
Optimálna pracovná híbka je dosiah-nutá, keď nože/prevzdušňovacie pružné prsty rezacieho ústrojenstva za- sahujú do pôdy 2–3 mm.
Príliš veľká pracovná hĺbka môže mať za následok preťaženie náradia a spôsobit poškodenia.
Dbajte preto na správne nastavenie pracovnej híbky.

Upozornenie! Nôž otočnej rezačky

• vytiahnite sietovú zástrčku.

• Nedotýkajte sa pohybujúcich sa nožov.

• Nastavte páku pre nastavenie výšky (podl'a vyhotovenia) podl'a opotrebovania.
  – Nastavenia 2, 3, 4 sú potrebné iba po opotrebovaní nožov/prevzduš-ňovacích pružných prstov. Podľa opotrebovania nastavujte stupňovito nižšie, počinajúc u 2.

● Smanjiti dubinu rada (a, c)

Preskúšanie vertikutátora:

• páku pre nastavenie výšky pol. „1, 2, 3, 4“ J
• spustit' prístroj G
• prístroj ihned' vypnút' pri hluku od kamienkov narážajúcich na kryt alebo pri zablokovaní motora
• Smanjiti dubinu rada J : páku pre nastavenie výšky pol. „1, 2, 3, 4“
• znovu urobit' skúšku vertikutátora

- Po častom používaní sa môže híbka vertikutovania nastavit' primerane opotrebovaniu nožov (+).

Doporučenia k pracovnej híbke

• ošetrované plochy bez kamienkov, mäkká pôda
  – pracovné nastavenie presne nastavit' na výšku pôdy
• kamenisté, nečisté plochy
  – pracovný nástroj nastavit' na výšku pôdy
• pri náraze kamienkov nastavit' menšiu pracovnú híbku
• neošetrené, silno zamachnatené plochy
• začat' s malou pracovnou híbkou
• prístroj nepret'ažovat' (pri zablokovaní motora nastavit' pracovní híbku vyššie)
• niekol'kokrát vertikutovat' krížom

Vertikutovanie G

• Po každej práci očistite vertikutátor metličkou.
• V žiadnom prípade ho nestriekajte vodou.
• Prístroj uložte na suchom mieste.

Doporučujeme

Nechajte si prístroj na jeseň preskúšat' servisnou dielňou WOLF-Garten, potom bude na jar ihned' pripravený pracovat'.

Výmena vertikutačného/prevzdušňovacieho hriadel’a H

Nebezpečenstvo

Pri prácach na rezacom ústrojenstve sa môžete poranit. Používajte pre svoju ochranu pracovné rukavice.

Pozor

Používajte len originálne, výrobcom schválené vertikutačné/prevzdušňovacie hriadele.

• Zastavte motor.
- Vytiahnite sieťovú zástrčku zo zásuvky a z náradia.
- Zložte lapač trávy (volitel'ný).
- Naklonte náradie smerom dozadu.

• Demontáz vertikutačného hriadel'a (a), resp. prevzdušnovacieho hriadel'a (b):
• Vytiahnite pridržiavací strmeň (c) a pootočte ho o 90° smerom doprava (k hriadelu) (1, 2).
• Vysuňte kompletný hriadel' smerom dolava úplne z držiaka (d) a vyberte smerom nadol (3, 4).

- Montáž vertikutačného hriadel'a (a), resp. prevzdušnovacieho hriadel'a (b):

- Vytiahnite pridržiavací strmeň (c) a pootočte ho o 90° smerom doprava (k hriadelů) (1, 2).

— Nasad'te kompletný hriadel' zdola za držiak (d) a potom ho úplne zasuňte smerom doprava do držiaka (d) a šesfthranného uchytenia (e) (až na doraz) (5, 6).

- Pootočte pridržiavací strmeň (a) o 90° a nechajte ho zaskočit do otvoru (f). Dbajte na správne zaskočenie! (7, 8)

- Skontrolujte správne usadenie vertikutačného/prevzdušňovacieho hriadel’a.

Náhradné diely

Objednávacie číslo	Označenie objednávky	Informácia o výrobku
196-110-650 WCS3001 Zberný koš
196-101-650 WBS3001 Náhradný no		ž
196-107-650 WAS3001 Jar súbor

Dodávka prostredníctvom Vášho obchodného zástupcu.

Odstránnenie porúch

		odstráni tento nedostatok (X):
Problém Možná pričina		Odborný servis fy. WOLF-Garten	Vlastná oprava
žiadny výsledok po vertikutovaní	pracovná hĺbka nastavená príliš nízko	X
nekľudný chod, silné vibrovanie prístroja	poškodený nôž	X ---
abnormálny hluk prístroja - rachotenie	povolené skrutky	X
	Poškodená poistka	X ---
Motor nebeží	Poškodený kábel:⚠ Upozornenie! Zásah elektrickým prúdom spôsobený poškodením káblaKed' sa kábel prereže alebo sa poškodi, tak sa bezpečnostná poistka vždy nezapne.Pred vytiahnutím sieťovej zástrčky zo zásuvky sa kábla nedotýkajte.Poškodený kábel je potrebné úplne vymenit'Opravenie kábla pomocou izolačnej pásky je zakázané.	---

V spornom prípade vždy vyhľadajte servisnu dielňu WOLF-Garten. Pozor ! Prístroj pred každým skúšanim, čistením alebo prácami na noži zastavte a vytiahnite elektrickú zástrčku.

Podmienky záruky

V každej krajine platia záručné ustanovenia vydané našou spoločnostou alebo dovozcom. Eventuálne poruchy vzniknuté na Vašom prístroji, odstránime v priebehu záručnej doby bezplatne, v prípade, ak je príčinou poruchy chyba materiálu alebo výrobcu. V prípade záruky sa, prosím, obrátte na Vášho obchodníka alebo najbližšiu pobočku.
