GEBRUIKSAANWIJZING VA 303 E Wolf Garten

nl Originele gebruiksaanwijzing - 22

1. In- en uitschakelaar
2. Beugelschakelaar
3. Kabeltrekontlaster
4. Grasvangvoorziening
5. Werkdiepte instelknop

DK

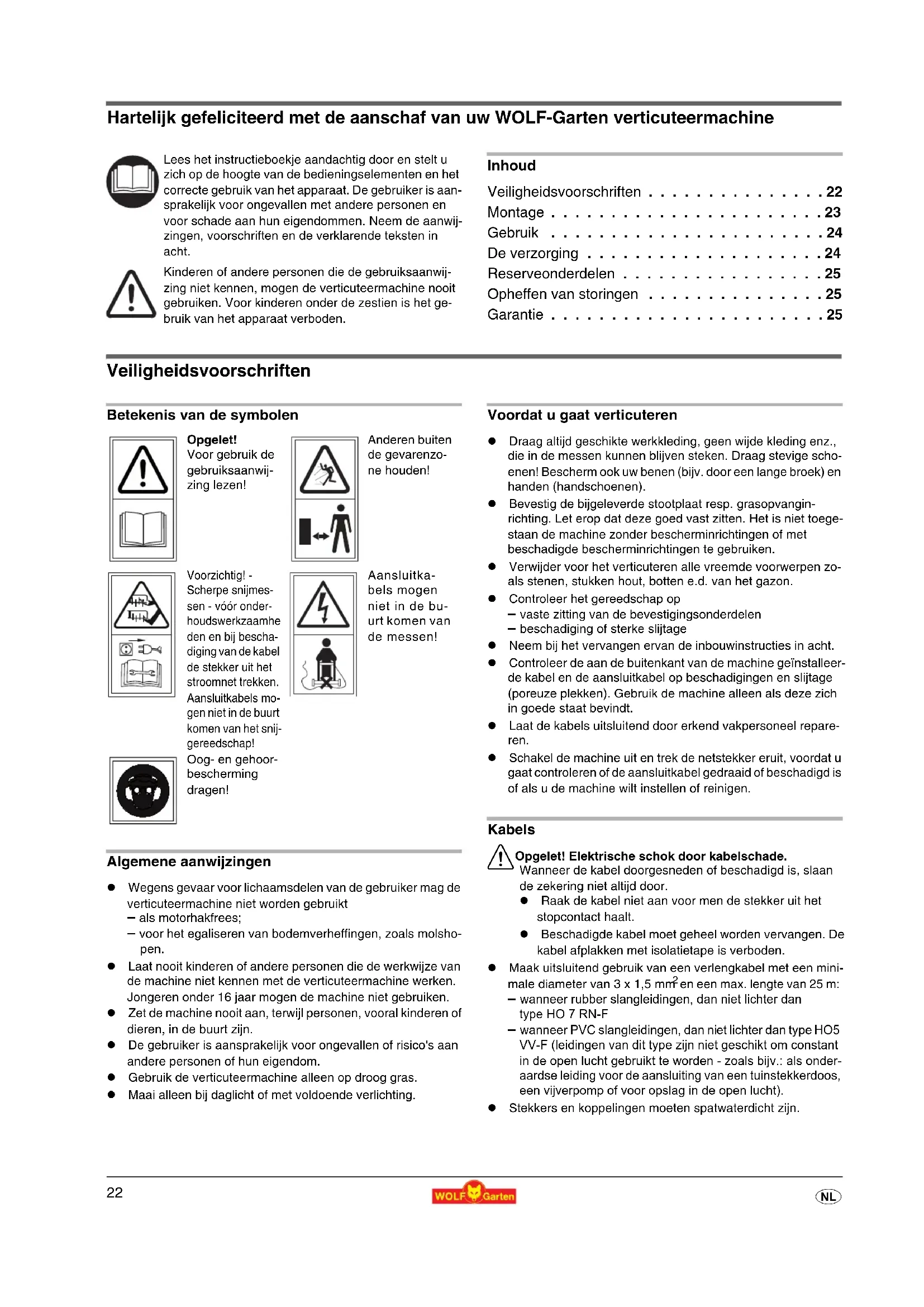

Hartelijk gefeliciteerd met de aanschaf van uw WOLF-Garten verticuteermachine

Lees het instructieboekje aandachtig door en stelt u zich op de hoogte van de bedieningselementen en het correcte gebruik van het apparaat. De gebruiker is aansprakelijk voor ongevallen met andere personen en voor schade aan hun eigendommen. Neem de aanwijzingen, voorschriften en de verklarende teksten in acht.

Kinderen of andere personen die de gebruiksaanwijzing niet kennen, mogen de verticuteermachine nooit gebruiken. Voor kinderen onder de zestien is het gebruik van het apparaat verboden.

Inhoud

Veiligheidsvoorschriften .....22

Montage 23

Gebruik 24

De verzorging 24

Reserveonderdelen 25

Opheffen van storingen .....25

Garantie 25

Veiligheidsvoorschriften

Betekenis van de symbolen

Opgelet!

Voor gebruik de gebruiksaanwijzing lezen!

Anderen buiten de gevarenzo- ne houden!

Voorzichtig! - Scherpe snijmessen - vóór onderhoudswerkzaamhe den en bij beschadiging van de kabel de stekker uit het stroomnet trekken. Aansluitkabels mogen niet in de buurt komen van het snijgereedschap!

Oog- en gehoor- bescherming dragen!

Aansluitka- bels mogen niet in de bu- urt komen van de messen!

Algemene aanwijzingen

• Wegens gevaar voor lichaamsdelen van de gebruiker mag de verticuteermachine niet worden gebruikt
• als motorhakfrees;
• voor het egaliseren van bodemverheffingen, zoals molshopen.
• Laat nooit kinderen of andere personen die de werkwijze van de machine niet kennen met de verticuteermachine werken. Jongeren onder 16 jaar mogen de machine niet gebruiken.
• Zet de machine nooit aan, terwijl personen, vooral kinderen of dieren, in de buurt zijn.
• De gebruiker is aansprakelijk voor ongevallen of risico's aan andere personen of hun eigendom.
• Gebruik de verticuteermachine alleen op droog gras.
  ● Maai alleen bij daglicht of met voldoende verlichting.

Voordat u gaat verticuteren

• Draag altijd geschikte werkkleding, geen wijde kleding enz., die in de messen kunnen blijven steken. Draag stevige schoenen! Bescherm ook uw benen (bijv. door een lange broek) en handen (handschoenen).
• Bevestig de bijgeleverde stootplaat resp. grasopvanginrichting. Let erop dat deze goed vast zitten. Het is niet toegestaan de machine zonder bescherminrichtingen of met beschadigde bescherminrichtingen te gebruiken.
• Verwijder voor het verticuteren alle vreemde voorwerpen zoals stenen, stukken hout, botten e.d. van het gazon.
• Controleer het gereedschap op
• vaste zitting van de bevestigingsonderdelen
• beschadiging of sterke slijtage
• Neem bij het vervangen ervan de inbouwinstructies in acht.
• Controleer de aan de buitenkant van de machine geïnstalleerde kabel en de aansluitkabel op beschadigingen en slijtage (poreuze plekken). Gebruik de machine alleen als deze zich in goede staat bevindt.
• Laat de kabels uitsluitend door erkend vakpersoneel repareren.
• Schakel de machine uit en trek de netstekker eruit, voordat u gaat controleren of de aansluitkabel gedraaid of beschadigd is of als u de machine wilt instellen of reinigen.

Kabels

Opgelet! Elektrische schok door kabelschade.

Wanneer de kabel doorgesneden of beschadigd is, slaan de zekering niet altijd door.

• Raak de kabel niet aan voor men de stekker uit het stopcontact haalt.
• Beschadigde kabel moet geheel worden vervangen. De kabel afplakken met isolatietape is verboden.

- Maak uitsluitend gebruik van een verlengkabel met een minimale diameter van 3 x 1,5 mm ^2 en een max. lengte van 25 m:

• wanneer rubber slangleidingen, dan niet lichter dan type HO 7 RN-F
• wanneer PVC slangleidingen, dan niet lichter dan type HO5 VV-F (leidingen van dit type zijn niet geschikt om constant in de open lucht gebruikt te worden - zoals bijv.: als onderaardse leiding voor de aansluiting van een tuinstekkerdoos, een vijverpomp of voor opslag in de open lucht).

- Stekkers en koppelingen moeten spatwaterdicht zijn.

• Gebruik een elektrische beveiliging (RCD) met een maximale stroomsterkte van 30 mA.
• Aansluitkabel aan de trekontlasting bevestigen. Niet langs randen en/of langs spitse of scherpe voorwerpen laten schuren. De kabel niet tussen deur- of raamopeningen klemmen. Schakelinrichtingen mogen niet verwijderd of overbrugd worden (bijv. schakelhendel aan de stang van de handgreep binden).

Bij het starten

• Schakel de motor alleen in, als u uw voeten op een veilige afstand van de messen hebt.
• Kantel de verticteermachine niet, als u de motor inschakelt, tenzij de machine bij het opstarten gekanteld moet worden. Als dit het geval is, kantel de machine dan niet meer dan absoluut noodzakelijk is en til alleen het gedeelte omhoog dat zich niet aan de kant van de gebruiker bevindt. Controleer altijd, of uw handen allebei in werkpositie zijn, voordat u de machine weer terug op de bodem zet.

Bij het verticuteren

• Let op, gevaar! Messen lopen door!
• Houd u zich aan de veiligheidsafstand tussen de duwboom en de machine.
• Houd nooit uw handen of voeten bij draaiende onderdelen.
• Blijf altijd uit de buurt van het uitwerpkanaal.
• Schakel de motor alleen in, als u uw voeten op een veilige afstand van de messen hebt.
• Vermijd zo mogelijk het gebruik van het apparaat bij nat gras of wees bijzonder voorzichtig om uitglijden te voorkomen.
• Houd de machine op een veilige afstand, vooral op hellingen. Nooit rennen met de machine, maar rustig lopen.
• Verticuteer niet op steile hellingen.
• Verticuteer hellingen altijd in dwarsrichting en niet van boven naar beneden of omgekeerd.
• Wees bijzonder voorzichtig als u de rijrichting op de helling ver andert.
• Wees bijzonder voorzichtig als u de machine omkeert of naar zich toetrekt.

- Stop de draaiende delen: - als de machine voor het transport moet worden gekanteld. - als u andere oppervlakken dan gras moet oversteken - als de machine wordt getransporteerd.

- Gebruik de verticuteermachine nooit als de bescherminrichtingen of onderdelen van de behuizing beschadigd zijn of ontbreken.

- Schakel de motor uit en wacht tot de messen tot stilstand zijn gekomen, voordat u de verticuteermachine optilt of wegdraagt.

• Schakel de motor uit en wacht tot de messen tot stilstand zijn gekomen, voordat u de grasopvangzak verwijdert of de werk-diepte verstelt.
• Vervang versleten of beschadigde messen alleen per set. Neem hiervoor de montage-aanwijzingen in acht. Gebruik om veiligheidsredenen uitsluitend originele vervangingsonderdelen.
• Onderhouds- en reinigingswerkzaamheden aan de verticuteermachine en het verwijderen van de bescherminrichtingen mogen alleen worden uitgevoerd bij een uitgeschakelde motor.
• Zet de verticuteermachine niet in vochtige ruimten of in de buurt van open vuur.
• Mocht u op een hindernis zijn gereden, laat de verticuteermachine dan voor de veiligheid door erkend vakpersoneel controleren (zie werkplaatsindex).
• Als de aansluitkabel tijdens het gebruik wordt beschadigd, moet u onmiddellijk de netstekker eruit trekken. Raak de kabel niet aan, voordat deze van het elektriciteitsnet is gescheiden.
• De machine uitzetten, stekker uittrekken en wachten totdat de machine stil staan, als u bijv:
• de machine alleen laat staan
• een geblokkeerd mes vrij maakt
• de machine wilt controleren, reinigen of eraan wilt werken
• als u een vreemd voorwerp heeft geraakt, controleer de machine dan op beschadiging en voer de noodzakelijke reparaties uit.
• als de machine door onbalans sterk vibreert (onmiddellijk uitschakelen en de oorzaak zoeken).
• instellings -of reinigingswerkzaamheden wilt uitvoeren.
• wilt controleren, of de aansluitleiding in een lus zit of beschadigd is.
• Wanneer de kabel tijdens het gebruik beschadigd wordt, moet de stekker van de kabel onmiddellijk uitgetrokken worden. Kabel niet aanraken voordat de stekker uit het stopcontact getrokken is.

Het onderhoud

Opgelet! Roterend snijmes.

Vóór al het onderhoud en schoonmaakwerk:

- Haal de stekker eruit.

- Raak de draaiende messen niet aan.

Afvalverwijdering

Afgedankte elektrische apparatuur mag niet met het huishoudelijk afval meegegeven worden. Recycle apparatuur, accessoires en verpakking op milieuvriendelijke wijze.

Montage

Duwboom bevestigen B C D F

Attentie!

• Let op dat de kabel en de bedieningskabel niet worden geknikt.
• Zie afbeeldingen voor montage.

Gebruik

Gebruikstijden

- Gelieve de specifieke nationale verordeningen in acht te nemen.

Voer de kabel door de kabelontspanner E

I a.u.b. aan de hand van de grafiek in de trekontlasting.

Aansluiting op een stekkerdoos (230 V, 50 Hz)

- Aansluiting op een stekkerdoos (230 V, 50 Hz) Sluit het apparaat alleen op stekkerdozen aan die met een zekering van 16 amp. traag (of LS-schakelaar type B) zijn beveiligd.

Aanwijzing: aardlekbeveiligingsinrichting

Deze beveiligingsinrichtingen beschermen bij het aanraken van beschadigde kabels, isolatiefouten en in sommige gevallen ook bij het beschadigen van onder spanning staande leidingen tegen zwaar letsel.

• Wij adviseren om het apparaat alleen op stekkerdozen aan te sluiten die met een aardlekbeveiligingsinrichting (RCD) met een aardlek van niet meer dan 30 mA zijn beveiligd.
• Er bestaan uitbreidingspakketten voor oude installaties. Neem contact op met een elektricien.

Werkdiepte instellen J

Attentie! Alleen bij een uitgeschakelde motor en een stilstaande verticuteercilinder.

Let op! Voor het eerste gebruik moet de werkdiepte juist worden ingesteld. De hoogte-instelhendel mag alleen in de eerste werkdiepte-instelling (stand 1) worden gezet.

Aanwijzing

Door slijtage van de messen/beluchtertanden moet de werk-diepte later opnieuw worden ingesteld. Een optimale werkdiepte is bereikt als de messen/beluchter-tanden van het snijgereedschap 2 tot 3 mm in de grond grijpen. Een te grote werkdiepte kan een overbelasting van de machine tot gevolg hebben en schade veroor-zaken. Let daarom op een juiste instelling van de werkdiepte.

- Werkdiepte vergroten (messen in richting bodem) (a, b)

• Hoogte-instelhendel (afhankelijk van de uitvoering) volgens de slijtage instellen.
• De instellingen 2, 3, 4 zijn alleen nodig na slijtage van de messen/beluchtertanden. Afhankelijk van de slijtage lager instellen, te beginnen bij 2.

● Werkdiepte verkleinen (a, c)

Verticuteerproof:

• Hoogte aanpassing hefboom stand „1, 2, 3, 4“ J .
• Start de machine G.
• Schakel de machine bij geluiden van steenslag of als de motor blokkeert onmiddellijk uit.
• Werkdiepte verkleinen J : Hoogte aanpassing hefboom stand „1, 2, 3, 4“.
• Voer nogmaals een verticuteerproef uit

- Na regelmatig gebruik kan de verticuteerdiepte overeenkomstig de slijtage van de messen worden bijgesteld (+).

Aanbevelingen voor de werkdiepte

• Verzorgd gazon met zachte bodem zonder stenen
• Messen exact instellen op bodemhoogte
• Steenachtige, slordige oppervlakken
• Messen instellen op bodemhoogte
• Stel bij steenslag een kleinere werkdiepte in
• Slordige, sterk bemoste oppervlakken
• Begin met een kleinere werkdiepte
• Zorg ervoor, dat de machine niet overbelast wordt (als de motor blokkeert, stelt u de werkdiepte hoger in)
• Verticuteer meerdere malen kruisgewijs

Verticuteren G

1. Knop (1) indrukken en vasthouden.
2. Beugelschakelaar (2) aantrekken, knop (1) loslaten.
3. Motor uitzetten: Hefboom (2) loslaten.

Opgelet

Leg de kabel steeds veilig neer op terrassen, paden, of op het reeds gevertucuteerde gras.

De verzorging

Algemeen

Opgelet! Roterend snijmes

Voor al het onderhoud en schoonmaakwerk:

● Haal de stekker eruit.
● Raak de snijmessen niet aan.

Reinigen

• Na gebruik het apparaat met handveger reinigen.
• Niet met water afspuiten.
• In een droge ruimte opbergen.

Aanbeveiling:

Laat uw machine in de herfst nakijken bij een WOLF-Garten Servicewerkplaats.

Verticuteer-/beluchteras wisselen H

Gevaar

Werkzaamheden aan de messen kunnen verwondingen veroorzaken. Draag ter bescherming werkhandschoenen.

Let op

Gebruik alleen oorspronkelijke, door de fabrikant goedgekeurde verticuteer-/beluchterassen.

• Motor stoppen.
• Trek de netstekker uit de machine en uit het stopcontact.
• Grasvanger (optioneel) verwijderen.

● Gereedschap naar achteren kantelen.
● Verticuteeras (a) resp. beluchteras (b) demonteren:

• Vasthoudbeugel (c) uittrekken en een kwartslag naar rechts (naar de as) draaien (1, 2).
• Complete as helemaal naar links uit de houder (d) duwen en naar onderen verwijderen (3, 4).

- Verticuteeras (a) resp. beluchteras (b) monteren:

• Vasthoudbeugel (c) uittrekken en een kwartslag naar rechts (naar de as) draaien (1, 2).
• Complete as van onderen achter de houder (d) inzetten en vervolgens helemaal naar rechts in de houder (d) en zes-kantopname (e) schuiven (tot aan de aanslag) (5, 6).
• Vasthoudbeugel (a) een kwartslag draaien en in de opening (f) laten vastklikken. Op correct vastklikken letten! (7, 8)

- Correct vastzitten van verticuteer-/beluchteras controleren.

Reserveonderdelen

Artikelnummer Artikelnaam Productinformatie
196-110-650 WCS3001 Opvangzak kpl
196-101-650 WBS3001	Verticuteermessen
196-107-650 WAS3001 Lente set

Levering via een WOLF-Garten verkooppunt.

Opheffen van storingen

		Oplossing (X) door:
Probleem Mogelijke oorzaak		WOLF-Garten Servicewerkplaats	Zelf
Geen verticuteerresultaat	• Wertkdiepte te gering ingesteld	X
Onrustige motor, sterk vibre ren van het toestel.	• De messen werden door het raken van vaste voorwer- pen beschadigd	X	---
Ongewone geluiden binnen het toestel / klapperen	• Schroeven los	X
	• Zekering defect	X ---
De motor slaat niet aan	• Kabel beschadigd:⚠️ Opgelet! Elektrische schok door kabelschade.Wanneer de kabel doorgesneden of beschadigd is, slaat de zekering niet altijd door.• Raak de kabel niet aan voor men de stekker uit het stopcontact haalt.• Beschadigde kabel moet geheel worden vervan- gen. De kabel afplakken met isolatietape is ver- boden.	---

In geval van twijfel steeds een WOLF-Garten servicewerkplaats contacteren!
Attentie: Altijd de stekker uit het stopcontact halen, als u de verticuteermachine controleert of eraan werkt.

Garantie

In elk land gelden de garantiebepalingen die door onze maatschappij of importeur worden uitgegeven. Storingen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of produktiefout hiervan de oorzaak is. Neem voor een reparatie binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde vestiging.
