BRUKSANVISNING VA 303 E Wolf Garten

1. Omkopplare TILL / FRÅN
2. Säkerhetsbygel
3. Kabeldragavlastning
4. Opsamler
5. Inställning av arbetsdjup

CZ

Forsiktig! Kun när motoren er slätt av og när plenluftingsvalsen står stille.

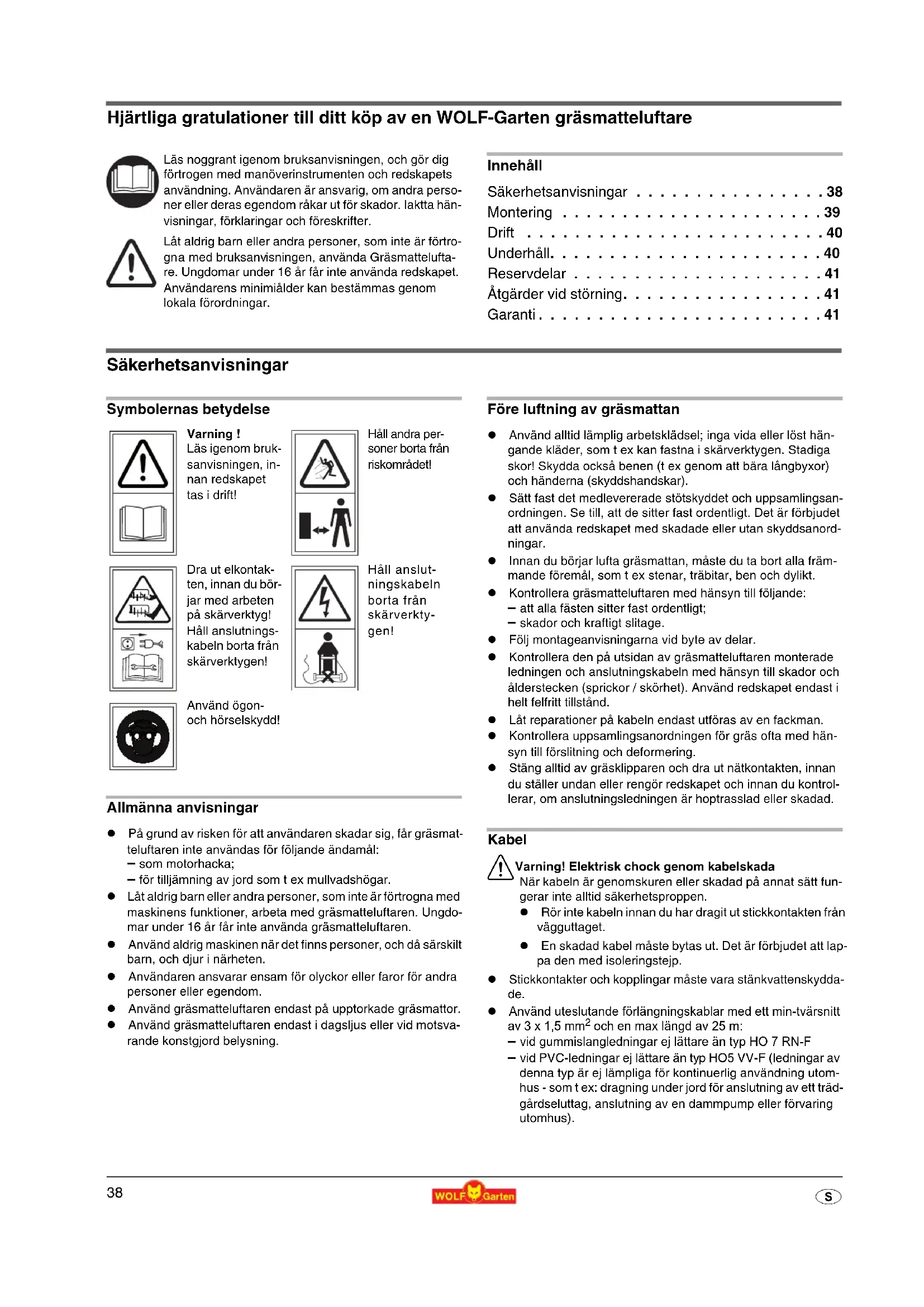

Hjärtliga gratulationer till ditt köp av en WOLF-Garten gräsmatteluftare

Läs noggrant igenom bruksanvisningen, och gör dig förtrogen med manöverinstrumenten och redskapets användning. Användaren är ansvarig, om andra personer eller deras egendom råkar ut för skador. laktta hänvisningar, förklaringar och föreskrifter.

Låt aldrig barn eller andra personer, som inte är förtrogna med bruksanvisningen, använda Gräsmatteluftare. Ungdomar under 16 år får inte använda redskapet. Användarens minimiålder kan bestämmas genom lokala förordningar.

Innehåll

Åtgärder vid störning. 41

Garanti....41

Symbolernas betydelse

Varning!

Håll andra per- soner borta från riskområdet!

Dra ut elkontakten, innan du börjar med arbeten på skärverktyg! Håll anslutningskabeln borta från skärverktygen!

Håll anslutningskabeln borta från skärverktygen!

Använd ögon- och hörselskydd!

Allmänna anvisningar

- På grund av risken för att användaren skadar sig, får gräsmatteluftaren inte användas för följande ändamål: — som motorhacka;

- för tilljämning av jord som t ex mullvadshögar.

• Låt aldrig barn eller andra personer, som inte är förtrogna med maskinens funktioner, arbeta med gräsmatteluftaren. Ungdomar under 16 år får inte använda gräsmatteluftaren.
• Använd aldrig maskinen när det finns personer, och då särskilt barn, och djur i närheten.
• Användaren ansvarar ensam för olyckor eller faror för andra personer eller egendom.
• Använd gräsmatteluftaren endast på upptorkade gräsmattor.
• Använd gräsmatteluftaren endast i dagsljus eller vid motsvarande konstgjord belysning.

Före luftning av gräsmattan

• Använd alltid lämplig arbetsklädsel; inga vida eller löst hän-gande kläder, som t ex kan fastna i skärverktygen. Stadiga skor! Skydda också benen (t ex genom att bära långbyxor) och händerna (skyddshandskar).
• Sätt fast det medlevererade stötskyddet och uppsamlingsanordningen. Se till, att de sitter fast ordentligt. Det är förbjudet att använda redskapet med skadade eller utan skyddsanordningar.
• Innan du börjar lufta gräsmattan, måste du ta bort alla främmande föremål, som t ex stenar, träbitar, ben och dylikt.
• Kontrollera gräsmatteluftaren med hänsyn till följande:
• att alla fästen sitter fast ordentligt;
• skador och kraftigt slitage.
• Följ montageanvisningarna vid byte av delar.
• Kontrollera den på utsidan av gräsmatteluftaren monterade ledningen och anslutningskabeln med hänsyn till skador och ålderstecken (sprickor / skörhet). Använd redskapet endast i helt felfritt tillstånd.
• Låt reparationer på kabeln endast utföras av en fackman.
• Kontrollera uppsamlingsanordningen för gräs ofta med hänsyn till förslitning och deformering.
• Stäng alltid av gräsklipparen och dra ut nätkontakten, innan du ställer undan eller rengör redskapet och innan du kontrollerar, om anslutningsledningen är hoptrasslad eller skadad.

Kabel

Varning! Elektrisk chock genom kabelskada

När kabeln är genomskuren eller skadad på annat sätt fungerar inte alltid säkerhetsproppen.

• Rör inte kabeln innan du har dragit ut stickkontakten från vägguttaget.
• En skadad kabel måste bytas ut. Det är förbjudet att lappa den med isoleringstejp.

- Stickkontakter och kopplingar måste vara stänkvattenskyddade.

- Använd uteslutande förlängningskablar med ett min-tvärsnitt av 3 x 1,5 mm ^2 och en max längd av 25 m:

• vid gummislangledningar ej lättare än typ HO 7 RN-F

• vid PVC-ledningar ej lättare än typ HO5 VV-F (ledningar av denna typ är ej lämpliga för kontinuerlig användning utomhus - som t ex: dragning under jord för anslutning av ett trädgårdseluttag, anslutning av en dammpump eller förvaring utomhus).

• Använd en felströmsskyddsbrytare (RCD), där felströmmen inte får överstiga 30 mA.

• Sätt fast anslutningskabeln på dragavlastningen. Se till, att kabeln inte skaver mot kanter eller vassa resp skarpa föremål. Pressa inte kabeln igenom dörrspringor eller fönsterspalter. Kopplingsanordningarna får inte tas bort eller överbryggas (t ex genom att binda fast kopplingsspaken i handtaget).

Vid start

• Håll fötterna på säkert avstånd från alla skärverktyg, när du kopplar in motorn.
• Tippa inte gräsklipparen så länge motorn är i gång, såvida inte maskinen behöver tippas något i samband med start. Om detta är nödvändigt, får gräsklipparen inte tippas över mer än absolut nödvändigt, och lyft endast upp den delen, som är bortvänd från användaren. Var alltid uppmärksam på, att båda händer är i arbetsläge, innan gräsklipparen åter ställs ned på marken.

Vid luftning av gräsmattan

• Se upp för fara! Skärverktygen stannar inte direkt!!
• Håll det genom styrstängerna givna säkerhetsavständet.
• För aldrig händer eller fötter i närheten av roterande delar.
• Stå inte vid utkastöppningen.
• Koppla endast in motorn, om du har fötterna på säkert avständ från skärverktygen.
• Undvik att använda maskinen då gräset är blött eller var särskilt försiktig så att du inte halkar.
• Se till, att redskapet alltid har stadig markkontakt, i synnerhet i sluttningar. Spring aldrig utan gå långsamt framåt under arbetet.

- Arbeta inte i extremt branta sluttningar.

- Kör gräsmatteluftaren i sluttningar alltid tvärsöver lutningen och inte uppåt resp nedåt.

- Var särskilt försiktig när du ändrar riktning i sluttningar.

- Var särskilt försiktig när du vänder maskinen eller drar den mot dig.

• Stoppa maskinen när:
• maskinen måste lutas för transport.
• andra ytor än gräs måste korsas
• maskinen ska transporteras.

- Använd aldrig gräsmatteluftaren, om skyddsanordningar är skadade eller om delar på höljet är skadade eller saknas.

- Stäng av motorn och vänta, tills skärverktygen har stannat helt, innan du lyfter upp och bär bort gräsmatteluftaren.

• Innan uppsamlingsanordningen för gräs tas bort eller arbetshöjden ställs om: Stäng av motorn och vänta, tills skärverktygen har stannat helt.
• Nedslitna eller skadade knivar måste bytas ut satsvis. Följ montageanvisningarna. Av säkerhetsskäl får endast reservdelar i originalutförande komma till användning.
• Underhålls- och rengöringsarbeten på gräsmatteluftaren liksom borttagning av skyddsanordningar får endast utföras vid avstängd motor.
• Ställ aldrig ifrån dig gräsmatteluftaren i fuktiga utrymmen eller i närheten av öppen eld.
• Om du av misstag har kört på ett hinder, måste du för säkerhets skull låta en fackman kontrollera gräsmatteluftaren (se förteckning över verkstäder).
• Om anslutningsledningen skadas under arbetet, måste den omedelbart avskiljas från nätet. Rör inte vid ledningen, innan den är bortkopplad från nätet.
• Stäng av gräsklipparen, dra ut nätkontakten och vänta, tills maskinen står stilla, om Du t ex
• vill gå ifrån gräsklipparen
• frigöra en blockerad klinga
• vill kontrollera, rengöra eller arbeta på gräsklipparen
  — om du har stött på ett främmande föremål, bör du kontrollera, om gräsklipparen är skadad och vid behov utföra erforderliga reparationer
• Om gräsklipparen till följd av obalans vibrerar kraftigt (stäng genast av den och undersök orsaken).
• om du vill utföra inställnings- eller rengöringsarbeten.
• vill kontrollera, om anslutningsledningarna har trasslat till sig eller blivit skadade.
• Om anslutningsledningen skadas under användning, måste den omedelbart kopplas bort från nätet. Rör inte vid ledningen, innan den är bortkopplad från nätet.

Underhåll

Varning! Roterande kniv

Innan all rengöring och service:

- Dra ut stickkontakten från vägguttaget.

- Rör inte knivarna.

Avfallshantering

Släng inte elektronisk utrustning i hushållsavfallet. Återvinn sådan utrustning, tillbehör samt förpackningsmaterial på ett miljövänligt sätt.

Montering

Fastsättning av handtagsstårge B C D F

Akta!

• Kontrollera att kabeln och vajern inte knäcks.
  Se figuren för montering.

Drift

Drifttider

- Var god iaktta regionala föreskrifter.

Mata kabeln genom dragavlastningen E

● Mata kabeln genom dragavlastningen.

Anslutning till eluttaget (växelström 230 Volt, 50 Hz)

- Redskapet kan anslutas till alla eluttag, som är säkrade med en trög 16 Amp säkring (eller LS-brytare typ B).

i Not: Jordfelsbrytare

Dessa brytare skyddar dig om du skulle röra vid en skadad kabel, från isoleringsskador och i vissa fall också om du skulle skada en strömförande kabel.

• Vi rekommenderar att apparaten endast kopplas till ett vägguttag som är skyddat av en jordfelsbrytare med en restström på inte mer än 30 mA.
• Retrofit set finns tillgängliga för äldre installationer. Tala med en elektriker.

Inställning av arbetsdjup J

! Akta! Inställningen får endast utföras med avstängd motor och stillastående luftningsvals.

OBS! Första gången maskinen tas i bruk måste arbetsdjupet ställas in riktigt. Höjdinställningsspaken får endast ställas i det första arbetsdjupsläget (läge 1).

i Hänvisning

Eftersom knivarna/luftarspetsarna slits, är det nödvändigt att emellanåt justera arbetsdjupet. Optimalt arbetsdjup är uppnätt när skärverktygets knivar/luftarspetsar tränger in ca 2–3 mm i marken.

För stort arbetsdjup kan överbelasta maskinen och förorsaka skador. Se därför till att du arbetar med rätt arbetsdjupsinställning.

- Höjning av arbetsdjup (knivarna i riktning mot marken) (a, b)

• Ställ in höjdinställningsspaken (beroende på utförande) motsvarande slitaget.
• Inställningarna 2, 3, 4 behövs endast när knivarna/luftar-spetsarna slitits. Alltefter slitage ställ in djupare stegvis och börja vid 2.

• Höjdinställningsspaken läge „1, 2, 3, 4“ J .
• Starta gräsmatteluftaren G
• Vid ljud från stenslag eller blockering av motorn måst redskapet omedelbart stängas av.
• Minskning av arbetsdjup J Höjdinställningsspaken läge „1, 2, 3, 4“.
  ● Gör ett nytt luftningsprov.

- Efter en längre tids användning kan luftningsdjupet behöva justeras motsvarande knivarnas nötning (+).

Rekommendationer för arbetsdjup

• välvårdade ytor med stenfri mjuk jord
• Ställ in arbetsverktygen exakt efter marknivån
  • steniga, orena ytor
• Ställ in arbetsverktygen efter marknivån
• Reducera inställningen av arbetsdjupet vid stenslag
• ovårdade ytor med starkt inslag av mossa
• Börja med ett ringare arbetsdjup
• Redskapet får inte överbelastas
• Reducera arbetsdjupet vid blockering av motorn
• Kör gräsmatteluftaren flera gånger i kors

Luftning av gräsmattan G

1. Tryck in knappen och håll den där (1).
2. Dra i spaken (2) och släpp knappen (1).
3. Släpp spaken (2).

! Observa!

Observa!

Lägg kabeln alltid säkert på terrassen, vägar eller på redan bearbetade ytor.

Underhåll

Generellt

Varning! Roterande kniv

Innan allt underhåll och rengöring:

• Dra ut stickkontakten från vägguttaget.
  ● Rör inte roterande knivar.

Rengöring

• Sopa rent för hand i din gräsklippare / gräsmatteluftare efter varje användning.
• Spola på inga villkor rent med vatten.
• Förvara gräsklipparen i ett torrt utrymme.

i Observa

Lämna pí hösten in din gräsklippare till en WOLF-Garten serviceverkstad för genomgíng.

Byte av vertikalskärar-/luftaraxeln H

Fara

Vid arbeten på skärmekanismen kan du skada dig. Använd arbets-handskar för din skydd.

OBS

Använd endast originala och av tillverkaren godkända vertikalskärar-/luftaraxlar.

• Stanna motorn.
• Dra ut nätkontakten på maskinen och ur uttaget.

• Ta av gräsuppsamlaren (tillval).
  ● Luta maskinen bakåt.

• Demontering av vertikalskäraraxel (a) resp luftaraxel (b):
  — Dra ut hållbygeln (c) och vrid den 90° åt höger (mot axeln). (1, 2)

• Skjut hela axeln helt åt vänster ur fästet (d) och ta av den nedåt. (3, 4)

- Montering av vertikalskäraraxel (a) resp luftaraxel (b):

— Dra ut hållbygeln (c) och vrid den 90° åt höger (mot axeln) (1, 2).

- Sätt in hela axeln underifrån bakom fästet (d) och skjut in den därefter helt åt höger i fästet (d) och den sexkantiga hållaren (e) (till anslaget) (5, 6).

- Vrid hållbygeln (a) 90° och låt den snäppa fast i öppningen (f). Se till att den snäpper fast riktigt! (7, 8)

- Kontrollera att vertikalskärar-/luftaraxeln sitter riktigt.

Reservdelar

Art nr Beställnings-beteckning Produktinformation
196-110-650 WCS3001 Uppsamlingssäck
196-101-650 WBS3001		Reservknivar
196-107-650 WAS3001 Våren uppsättning

Leverans via närmaste återförsäljare

Åtgärder vid störning

Problem Eventuella orsaker		Åtgärder (X) genom:
		WOLF-Garten service-verkstad	Detta kan du göra själv
Inget luftningsresultat	• Arbetsdjupet är för grunt inställt	X
Oregelbunden gling, starka vibrationer	• Knivarna skadade eller lösa	X	---
Onormala ljud från maski-nen - skallrande	• Knivarna eller skruvarna lösa	X
	• Säkringen är defekt	X ---
Motorn går inte	Varning! Elektrisk chock genom kabelskadaNär kabeln är genomskuren eller skad på annat sätt fungerar inte alltid säkerhetsproppen.Rör inte kabeln innan du har dragit ut stickkontakten från vägguttaget.En skadad kabel måste bytas ut. Det är förbjudet att lappa den med isoleringstejp.	---

I tveksamma fall ska alltid en WOLF-Garten serviceverkstad frågas till råds. OBS! Stäng alltid av gräsklipparen och dra ur tändstifts-kontakten, innan du kontrollerar eller arbetar med knivarna.

Garanti

För varje land gäller vår representants garantivillkor. Eventuella fel på maskinen repareras kostnadsfritt under garantitiden såvida orsaken är material- eller tillverkningsfel. Kontakta återförsäljaren eller vår representant vid garantifall.
