KÄYTTÖOHJE VA 303 E Wolf Garten

fi Alkuperäinen käyttöohjekirja – 30

no Originale driftsanvisningen – 34

sv Originalbruksanvisning - 38

1. Virtakytkin
2. Turvasanka
3. Vedonpoistin
4. Valitanko
5. Työsyvyyden säätäminen

N

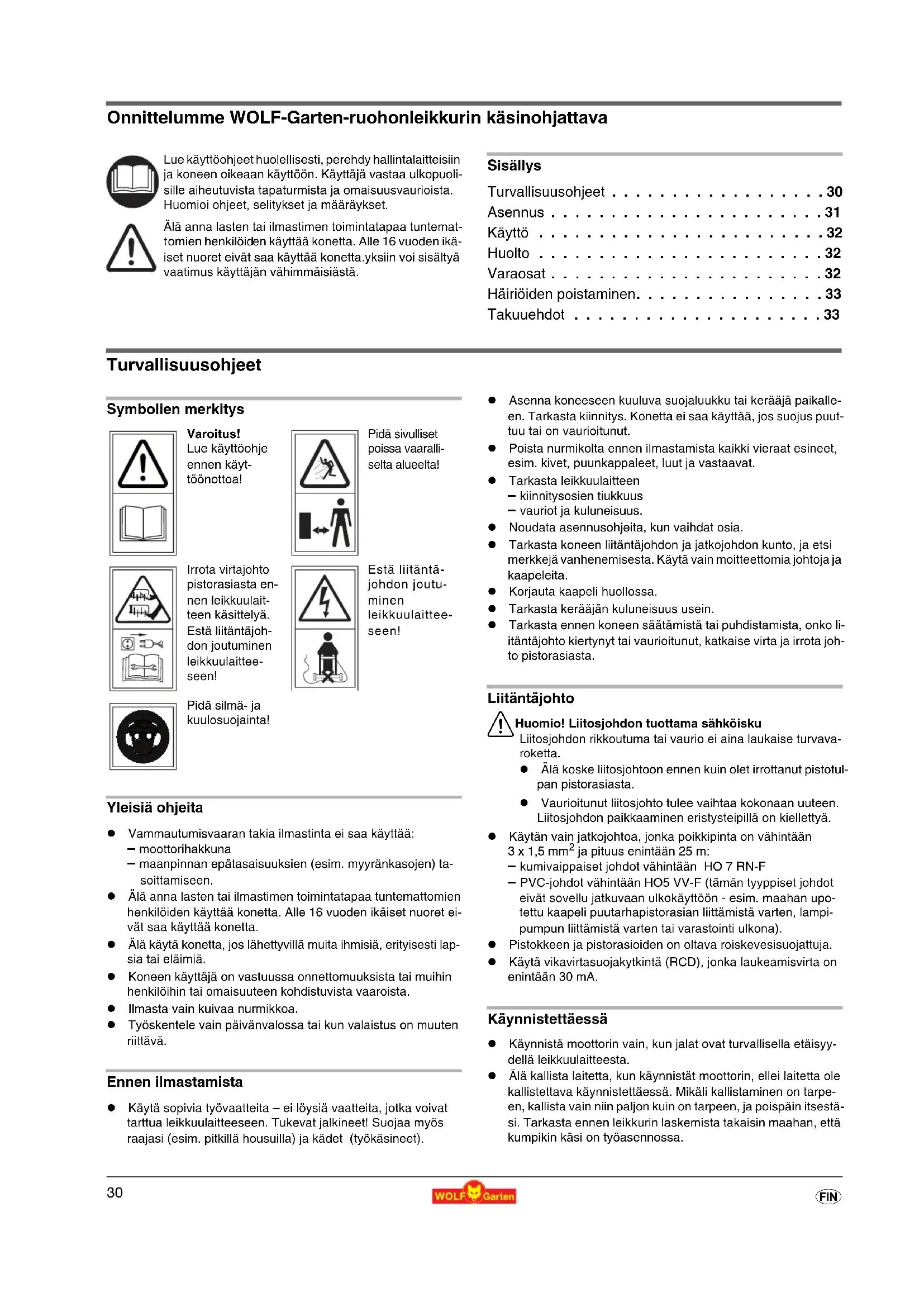

Onnittelumme WOLF-Garten-ruohonleikkurin käsinohjattava

Lue käyttöohjeet huolellisesti, perehdy hallintalaitteisiin ja koneen oikeaan käyttöön. Käyttäjä vastaa ulkopuolisille aiheutuvista tapaturmista ja omaisuusvaurioista. Huomioi ohjeet, selitykset ja määräykset.

Älä anna lasten tai ilmastimen toimintatapaa tuntematomien henkilöiden käyttää konetta. Alle 16 vuoden ikäiset nuoret eivät saa käyttää konetta.yksiin voi sisältyä vaatimus käyttäjän vähimmäisiästä.

Sisällys

Turvallisuusohjeet .....30

Asennus 31

Käyttö 32

Huolto 32

Varaosat 32

Häiriöiden poistaminen. 33

Takuuehdot 33

Turvallisuusohjeet

Symbolien merkitys

Varoitus! Lue käyttöohje ennen käyt- töönottoa!

Pidä sivulliset poissa vaaralli-selta alueelta!

Irrota virtajohto pistorasiasta ennen leikkuulaitteen käsittelyä. Estä liitäntäjohdon joutuminen leikkuulaittee-seen!

Estä liitäntä- johdon joutu- minen leikkuulaittee- seen!

Pidä silmä- ja kuulosuojainta!

Yleisiä ohjeita

• Vammautumisvaaran takia ilmastinta ei saa käyttää:
• moottorihakkuna
• maanpinnan epätasaisuuksien (esim. myyränkasojen) tasoittamiseen.
• Älä anna lasten tai ilmastimen toimintatapaa tuntemattomien henkilöiden käyttää konetta. Alle 16 vuoden ikäiset nuoret eivät saa käyttää konetta.
• Älä käytä konetta, jos lähettyvillä muita ihmisiä, erityisesti lapsia tai eläimiä.
• Koneen käyttäjä on vastuussa onnettomuuksista tai muihin henkilöihin tai omaisuuteen kohdistuvista vaaroista.
• Ilmasta vain kuivaa nurmikkoa.
• Työskentele vain päivänvalossa tai kun valaistus on muuten riittävä.

Ennen ilmastamista

- Käytä sopivia työvaatteita – ei löysiä vaatteita, jotka voivat tarttua leikkuulaitteeseen. Tukevat jalkineet! Suojaa myös raajasi (esim. pitkillä housuilla) ja kädet (työkäsineet).

• Asenna koneeseen kuuluva suojaluukku tai kerääjä paikalleen. Tarkasta kiinnitys. Konetta ei saa käyttää, jos suojus puuttuu tai on vaurioitunut.
• Poista nurmikolta ennen ilmastamista kaikki vieraat esineet, esim. kivet, puunkappaleet, luut ja vastaavat.
  • Tarkasta leikkuulaitteen
• kiinnitysosien tiukkuus
• vauriot ja kuluneisuus.
  ● Noudata asennusohjeita, kun vaihdat osia.
• Tarkasta koneen liitäntäjohdon ja jatkojohdon kunto, ja etsi merkkejä vanhenemisesta. Käytä vain moitteettomia johtoja ja kaapeleita.
• Korjauta kaapeli huollossa.
• Tarkasta kerääjän kuluneisuus usein.
• Tarkasta ennen koneen säätämistä tai puhdistamista, onko liitäntäjohto kiertynyt tai vaurioitunut, katkaise virta ja irrota johto pistorasiasta.

Liitäntäjohto

Huomio! Liitosjohdon tuottama sähköisku

Liitosjohdon rikkoutuma tai vaurio ei aina laukaise turvavaroketta.

• Älä koske liitosjohtoon ennen kuin olet irrottanut pistotulpan pistorasiasta.
• Vaurioitunut liitosjohto tulee vaihtaa kokonaan uuteen. Liitosjohdon paikkaaminen eristysteipillä on kiellettyä.

- Käytän vain jatkojohtoa, jonka poikkipinta on vähintään 3 x 1,5 mm ^2 ja pituus enintään 25 m:

• kumivaippaiset johdot vähintään HO 7 RN-F
• PVC-johdot vähintään HO5 VV-F (tämän tyyppiset johdot eivät sovellu jatkuvaan ulkokäyttöön - esim. maahan upotettu kaapeli puutarhapistorasian liittämistä varten, lampipumpun liittämistä varten tai varastointi ulkona).

- Pistokkeen ja pistorasioiden on oltava roiskevesisuojattuja.

- Käytä vikavirtasuojakytkintä (RCD), jonka laukeamisvirta on enintään 30 mA.

Käynnistettäessä

• Käynnistä moottorin vain, kun jalat ovat turvallisella etäisyydellä leikkuulaitteesta.
• Älä kallista laitetta, kun käynnistät moottorin, ellei laitetta ole kallistettava käynnistettäessä. Mikäli kallistaminen on tarpeen, kallista vain niin paljon kuin on tarpeen, ja poispäin itsestäsi. Tarkasta ennen leikkurin laskemista takaisin maahan, että kumpikin käsi on työasennossa.

Ilmastettaessa

• Varo vaaraa! Leikkuulaite jatkaa pyörimistä!
  ● Pysy turvallisella etäisyydellä koneesta.
• Älä milloinkaan vie käsiä tai jalkoja pyörivien osien lähelle.
• Säilytä aina turvallinen etäisyys ruohosäiliön poistoaukkoon nähden.
• Käynnistä moottorin vain, kun jalat ovat turvallisella etäisyydellä leikkuulaitteesta.
• Koneen käyttöä tulee välttää märällä ruohikolla ja jos konetta kuitenkin käytetään tällaisissa olosuhteissa, on silloin noudatettava erityistä varovaisuutta.
• Seiso tukevasti erityisesti rinteissä. Älä juokse, vaan kävele rauhallisesti eteenpäin.

- Älä työskentele jyrkissä rinteissä.

- Leikkaa rinteet poikkisuuntaan, ei ylä- ja alamäkeen.

- Ole erityisen varovainen, kun muutat suuntaa rinteessä.

- Ole erityisen varovainen, kun käännät koneen suuntaa tai kun vedät sitä itseesi päin.

● Pysäytä leikkuri seuraavissa tapauksissa:

— kun kone on kallistettava kuljetusta varten

- kun on ylitettävä muunlaisia kuin ruohon peittämiä alueita

- kun konetta kuljetetaan.

- Älä käytä konetta, jos suojukset tai kotelon osat vaurioituneet tai puuttuvat.

- Pysäytä moottori, ennen kuin nostat tai kannat leikkuria, ja odota, kunnes leikkuulaite on pysähtynyt.

- Pysäytä moottori ja odota leikkuulaitteen pysähtymistä ennen kuin irrotat kerääjän tai säädät työsyvyyttä.

- Vaihda kaikki terät samalla kertaa. Noudata asennusohjeita, kun vaihdat osia. Käytä vain alkuperäisiä varaosia.

- Moottorin on seistävä konetta huolettaessa ja puhdistettaessa sekä poistettaessa suojuksia.

- Älä säilytä ilmastinta kosteassa tilassa tai lähellä avotulta.

• Jos kone on osunut esteeseen, toimita se huoltoon tarkastettavaksi (katso valtuutettujen huoltoliikkeiden luettelo).
• Jos liitäntäkaapeli vaurioituu käytön aikana, se on erotettava heti sähköverkosta. Älä koske kaapeliin ennen kuin se on erotettu verkosta.
• Katkaise virta, irrota pistoke pistorasia ja odota, kunnes terät ovat pysähtyneet, kun esimerkiksi
• jätät leikkurin vaille valvontaa.
• poistat tukoksen.
• tarkastat, puhdistat tai korjaat leikkuria.
• olet osunut vieraaseen kappaleeseen. Tarkasta, onko leikkuri vaurioitunut, ja korjaa tarvittaessa.
• leikkuri tärisee epätasapainon vaikutuksesta voimakkaasti (katkaise virta heti ja selvitä syy).
• aiot säätää tai puhdistaa leikkuria.
• tarkastat, onko liitäntäjohto kiertynyt tai vaurioitunut.
• Jos liitäntäjohto vaurioituu käytön aikana, se on irrotettava heti pistorasiasta. Älä koske johtoon ennen kuin se on erotettu verkosta.

Huolto

! Huomio! Pyörivä leikkuriterä Ennen hyalten in pyhdistueta:

- Irrota pistotulppa.

- Älä koske liikkuviiin teriin.

Jätteenpoisto

Älä hävitä elektronisia laitteita kotitalousjätteen mukana. Kierrätä elektroniset tavarat, osat ja pakkausmateriaalit ympäristöystävällisesti.

Asennus

Kiinnitä kädensija B C D E F

Varo!

- Huolehdi siitä, että kaapeli ja bowdenkaapeli eivät pääse taittumaan.

- Asennus, katso kuvat.

Käyttö

Käyttöajat

● Noudata mahdollisia paikallisia rajoituksia.

Syötä johto liitinkaapelin läpi E

- Ole hyvä ja syötä johto liitinkaapelin läpi.

Liittäminen pistorasiaan (vaihtovirta 230 V, 50 Hz)

- Koneen voi liittää jokaiseen 16 A hitaalla varokkeella (tai automaattivarokkeella B) suojattuun pistorasiaan.

Huomio: Jäännösvirran suojain

Nämä turvalaitteet suojaavat vaurioituneita johtoja käsiteltäessä, eristysvikojen ilmetessä ja joissakin tapauksissa, myös liitettyjä johtoja vaurioitaessa.

• Suosittelemme laitteen kytkemistä ainoastaan pistorasiaan, jossa on jäännösvirran suojain ja jonka jäännösvirta on enintään 30 mA.
• Retrofit sarjoja on saatavilla vanhoille asennuksille. Käänny sähköasentajan puoleen.

Säädä työsyvyys J

Varo! Vain, kun moottori ei käy ja ilmastustela ei pyöri. Korkeus on säädettävä nurmikon ja maapohjan mukaan.

Huom! Ennen koneen ensimmäistä käyttöönottoa on säädettävä oikea työsyvyys. Korkeudensäätövivun saa asettaa vain ensimmäiseen työsyvyyden säätöasentoon (asentoon 1).

Ohje

Terien/ilmastuspiikkien kuluessa on työsyvyys säädettävä uudelleen. Työsyvyys on optimaalinen, kun terät/ilmastuspiikit painautuvat maahan 2–3 mm syvyydeltä. Työsyvyyden ollessa suurempi moottori saattaa kuormittua liikaa ja vaurioitua. Varmista, että työsyvyys on säädetty oikein.

- Nosta leikkuusyvyyttä (terä maahan päin) (a, b)

• Aseta korkeudensäätövipu (riippuen mallista) sopivaan asentoon kulumisen mukaan.
• Asentoja 2, 3, 4 tarvitaan vain, kun terät/piikit ovat kuluneet. Riippuen terien kuluneisuudesta säädä työsyvyys asteittain matalammaksi aloittaen asennosta 2.

● Vähennä leikkuusyvyyttä (a, c)

Kokeile ilmastusta:

• Korkeudensäätövipu asentoon „1, 2, 3, 4“ J
• Käynnistä moottori G.
• Kun kuulet kivien kolinaa tai moottori sammuu, pysäytä kone heti.
• Vähennä leikkuusyvyyttä J Korkeudensäätövipu asentoon „1, 2, 3, 4“.
• Kokeile uudelleen.

- Työskentelysyvyyden voi säätää portaattomasti, kun terät kuluvat (+).

Työskentelysyvyyssuositukset

- hoidetut pinnat, kivetön ja pehmeä maa

- säädä työkalu täsmälleen maan pinnan korkeudelle kiviset, epätasaiset pinnat

- säädä työkalu maan pinnan korkeudelle

- kivien sinkoillessa lisää korkeutta

- hoitamattomat, erittäin sammaloituneet pinnat

• Käytä aluksi pientä työsyvyyttä
• Älä kuormita konetta liikaa
• Moottorin pysähtyessä pienennä työsyvyyttä
• Aja alue useaan kertaan pituus- ja poikkisuunnassa

Ilmastaminen G

1. Paina nuppia ja pidä painettuna (1).
2. Vedä kahvaa (2) vapauta nuppi (1).
3. Vapauta kahva (2).

Huomio!

Vedä kaapeli terassille, pitkin polkuja tai jo muokattua nur-mikkoa.

Huolto

Yleinen

Huomio! Pyörivä leikkuriterä

Ennen huoltoa ja puhdistusta:

• Irrota pistotulppa.
• Älä koske liikkuviiin teriin.

Puhdistaminen

● Puhdista kone harjalla työskentelyn päätyttyä.
- Älä puhdista vesisuihkulla.
- Säilytä leikkuri kuivassa tilassa.

Ohje

Toimita leikkuri syksyllä valtuutettuun WOLF-Garten-huoltoon tarkastettavaksi.

Pystyleikkurin/ilmastajan teräakselin vaihto H

Vaara

Voit loukata itsesi puhdistaessasi leikkuuteriä. Käytä tästä syystä työkäsineitä.

Huom

Käytä vain alkuperäisiä valmistajan hyväksynnän saaneita teräakseleita.

• Sammuta moottori.
• Irrota verkkopistoke koneesta ja pistorasiasta.

• Irrota ruohonkokooja (lisävaruste).

• Kallista kone taaksepäin.

• Irrota pystyleikkurin teräakseli (a) tai ilmastajan teräakseli (b):
• Vedä lukituskahva (c) ulos ja käännä 90° oikealle (terään päin) (1, 2).
• Työnnä koko akseli vasemmalle ääriasentoon, niin että se irtoaa pidikkeestään (d), ja poista alakautta (3, 4).
• Kiinnitä pystyleikkurin teräakseli (a) tai ilmastajan teräakseli (b):

• Vedä lukituskahva (c) ulos ja käännä 90° oikealle (terään päin) (1, 2).

• Aseta koko akseli alakautta paikoilleen pidikkeen (d) taakse ja työnnä sitten oikealle ääriasentoon niin että se kiinnittyy pidikkeeseen (d) ja kuusikulmaiseen istukkaan (e) (vastee-seen saakka) (5, 6).

• Käännä lukituskahvaa (a) 90° ja anna napsahtaa kiinni aukkoon (f). Varmista kunnollinen lukittuminen! (7, 8)

- Tarkista, että pystyleikkurin/ilmastajan teräakseli on oikein paikoillaan.

Varaosat

Tuotenro Tilauskoodi Tuoteinfo
196-110-650 WCS3001 Säkkikerääjä
196-101-650 WBS3001	Vaihtoterä (15x)
196-107-650 WAS3001 Jousien

Tilaukset koneen myyneestä liikkeestä

Häiriöiden poistaminen

		Korjaus (X):
Ongelma Mahdollinen syyt		WOLF-Garten huolto	Itse
Nurmikko ei ilmastu	• Työsyvyys on liian pieni	X
Levoton käynti, voimakas tärinä	• Vioittunut ja/tai löysä terä	X	---
Epänormaalit äänet - kolina	• Löysä terä ja/tai ruuvit		X
Moottori ei käy	• Varoke lauennut	X ---
	• Kaapelivaurio:
	! Huomio! Liitosjohdon tuottama sähköiskuLiitosjohdon rikkoutuma tai vaurio ei aina laukaise turvavaroketta.● Älä koske liitosjohtoon ennen kuin olet irrottanut pistotulpan pistorasiasta.● Vaurioitunut liitosjohto tulee vaihtaa kokonaan uuteen. Liitosjohdon paikkaaminen eristysteipillä on kiellettyä.	---

Jos epäröit jotain, käänny valtuutetun WOLF-Garten-huollon puoleen. Ennen kuin tarkastat leikkurin tai käsittelet terää, sammuta moottori ja irrota tulpan johto.

Takuuehdot

Takuu kattaa materiaali – ja valmistevikojen osalta varaosat ja työn. Takuuaika ostopäivästä lukien: 2 vuotta. Takuu ei korvaa, jos vika on aiheutunut virheellisestä käytöstä tai huollosta. Takuutapauksissa on otettava yhteys myyjälikkeeseen tai valtuutettuun huoltollikkeeseen.
