1. Włącznik / Wyłącznik
2. Blacha prowadząca
3. Zabezpieczenie przed splątaniem kabla
4. Kosz
5. Regulacja głębokości pracy

HR

1. Uključna –isključna sklopka
2. Sigurnosni stremen
3. Rasterećenje kabela na vlak
4. Košara za prihvat trave
5. Namještanje radne dubine

SK

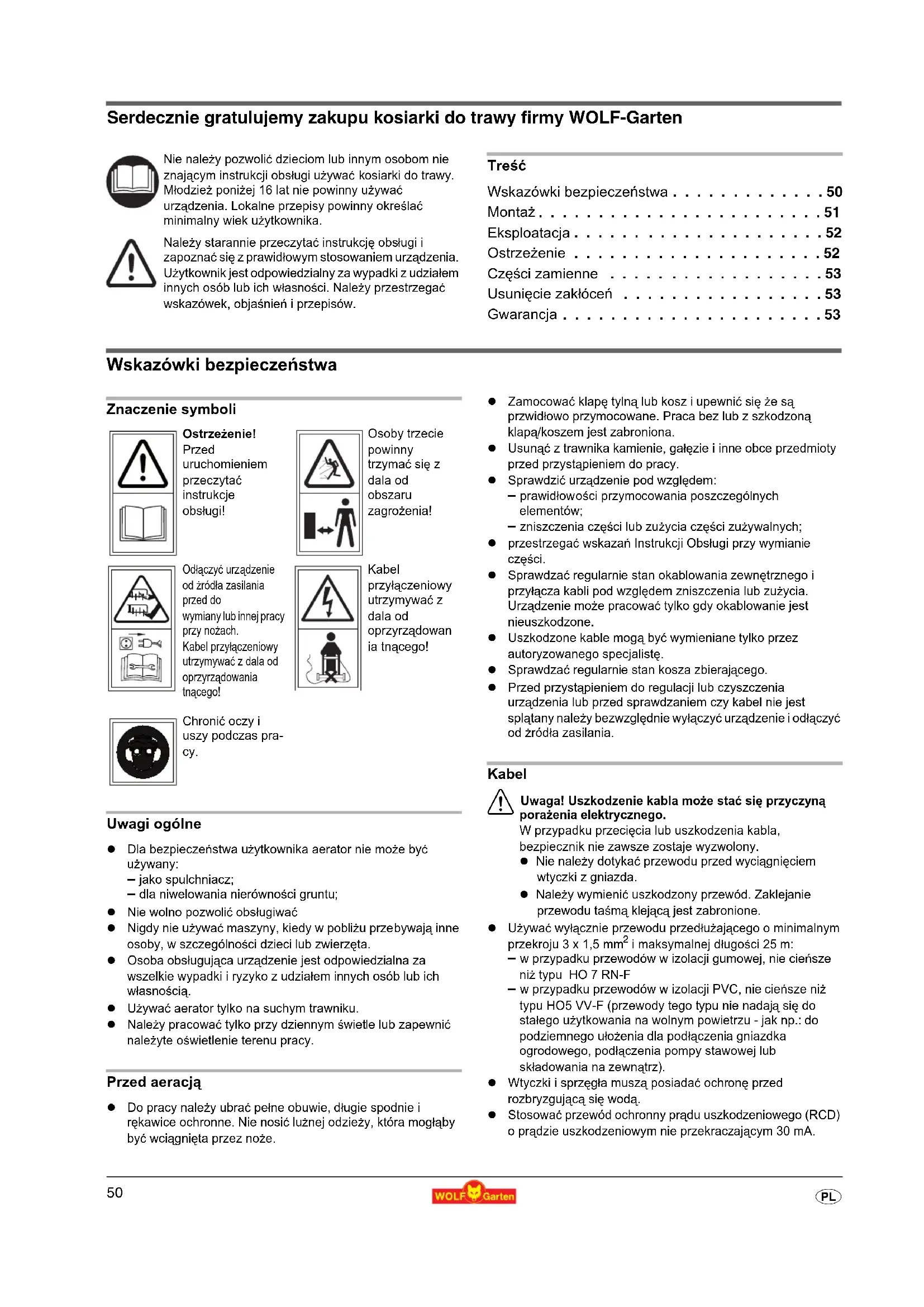

Serdecznie gratulujemy zakupu kosiarki do trawy firmy WOLF-Garten

Nie należy pozwolić dzieciom lub innym osobom nie znającym instrukcji obsługi używać kosiarki do trawy. Młodzież poniżej 16 lat nie powinny używać urządzenia. Lokalne przepisy powinny określać minimalny wiek użytkownika.

Należy starannie przeczytać instrukcję obsługi i zapoznać się z prawidłowym stosowaniem urządzenia. Użytkownik jest odpowiedzialny za wypadki z udziałem innych osób lub ich własności. Należy przestrzegać wskazówek, objaśnień i przepisów.

Treść

Wskazówki bezpieczeństwa ..... 50

Montaż....51

Eksploatacja....52

Ostrzeżenie ..... 52

Części zamienne .....53

Usunięcie zakłóceń .....53

Gwarancja 53

Wskazówki bezpieczeństwa

Znaczenie symboli

Ostrzeżenie!

Przed uruchomieniem przeczytać instrukcje obstugi!

Osoby trzecie powinny trzymać się z dala od obszaru zagrożenia!

Odłączyć urządzenie od źródła zasilania przed do wymiany lub innej pracy przy nożach. Kabel przyłączeniowy utrzymywać z dala od oprzyrządowania tnącego!

Kabel przyłączeniowy utrzymywać z dala od oprzyrządowan ia tnącego!

Chronić oczy i uszy podczas pra- cy.

Uwagi ogólne

• Dla bezpieczeństwa użytkownika aerator nie może być używany:
• jako spulchniacz;
• dla niwelowania nierówności gruntu;
• Nie wolno pozwolić obsługiwać
• Nigdy nie używać maszyny, kiedy w pobliżu przebywają inne osoby, w szczególności dzieci lub zwierzęta.
• Osoba obsługująca urządzenie jest odpowiedzialna za wszelkie wypadki i ryzyko z udziałem innych osób lub ich własnością.
• Używać aerator tylko na suchym trawniku.
• Należy pracować tylko przy dziennym świetle lub zapewnić należyte oświetlenie terenu pracy.

Przed aeracją

- Do pracy należy ubrać pełne obuwie, długie spodnie i rękawice ochronne. Nie nosić lużnej odzieży, która mogłąby być wciągnięta przez noże.

• Zamocować klapę tylną lub kosz i upewnić się że są przwidłowo przymocowane. Praca bez lub z szkodzoną klapą/koszem jest zabroniona.
• Usunąć z trawnika kamienie, gałęzie i inne obce przedmioty przed przystąpieniem do pracy.
• Sprawdzić urządzenie pod względem:
• prawidłowości przymocowania poszczególnych elementów;
  – zniszczenia części lub zużycia części zużywalnych;
• przestrzegać wskazań Instrukcji Obsługi przy wymianie części.
• Sprawdzać regularnie stan okablowania zewnętrznego i przyłącza kabli pod względem zniszczenia lub zużycia. Urządzenie może pracować tylko gdy okablowanie jest nieuszkodzone.
• Uszkodzone kable mogą być wymieniane tylko przez autoryzowanego specjalistę.
• Sprawdzać regularnie stan kosza zbierającego.
• Przed przystąpieniem do regulacji lub czyszczenia urządzenia lub przed sprawdzaniem czy kabel nie jest splątany należy bezwzględnie wyłączyć urządzenie i odłączyć od źródła zasilania.

Kabel

Uwaga! Uszkodzenie kabla może stać się przyczyną porażenia elektrycznego.

W przypadku przecięcia lub uszkodzenia kabla, bezpiecznik nie zawsze zostaje wyzwolony.

• Nie należy dotykać przewodu przed wyciągnięciem wtyczki z gniazda.
• Należy wymienić uszkodzony przewód. Zaklejanie przewodu taśmą klejąca jest zabronione.

- Używać wyłącznie przewodu przedłużającego o minimalnym przekroju 3 x 1,5 mm ^2 i maksymalnej długości 25 m:

- w przypadku przewodów w izolacji gumowej, nie cieńsze niż typu HO 7 RN-F

- w przypadku przewodów w izolacji PVC, nie cieńsze niż typu HO5 VV-F (przewody tego typu nie nadają się do stałego użytkowania na wolnym powietrzu - jak np.: do podziemnego ułożenia dla podłączenia gniazdka ogrodowego, podłączenia pompy stawowej lub składowania na zewnątrz).

- Wtyczki i sprzęgła muszą posiadać ochronę przed rozbryzgującą się woda.

- Stosować przewód ochronny prądu uszkodzeniowego (RCD) o prądzie uszkodzeniowym nie przekraczającym 30 mA.

- Kabel przyłączeniowy zamocować na odciążeniu ciągu. Chronić przed tariem o krawędzie lub ostre przedmioty. Kabla nie przygniatać drzwiami lub oknem. Nie należy usuwać ani mostkować urządzeń włączających (np. przymocowanie dźwigni przełączającej na drążku uchwytu).

Uruchomienie

- Przestrzegać bezpiecznej odległości stóp od noży w momencie uruchamiania silnika.

- Nie należy przechylac urządzenia podczas włączania silnika chyba, że urządzenie musi zostać przechylone przy rozruchu. Jeśli istnieje taka konieczność, należy przechylić urządzenie tylko tyle, ile jest to konieczne i podnieść tylko tę część, która znajduje się po przeciwnej stronie obsługującego.

Podczas pracy

• Uwaga! Noże nie zatrzymują się natychmiast po wyłączeniu silnika.
• Zachować bezpieczną odległość od noży wyznaczoną przez ramę uchwytu urządzenia.
• Nie wkładać rąk ani nóg w obracające się części.
• Trzymać się z dala od otworu wyrzutowego.
• Włączać silnik z zachowaniem bezpiecznej odległości aeratora (noży) od stóp.
• Jeśli to możliwe, unikać używania urządzenia w mokrej trawie lub szczególnie uważać, żeby się nie poślizgnąć.
• Nosić odpowiednie obuwie, szczególnie na pochytościach. Pracować chodząc powoli, nie biegnąc.
• Nie używać aeratora na stromych pochyłościach.
• Zawsze pracować wzdłuż pochyłości, nigdy z dołu do góry i odwrotnie.
• Należy być szczególnie ostrożnym podczas zmiany kierunku jazdy na zboczu.
• Należy być ostrożnym obracając maszynę do tyłu i obracając ją do siebie.
• Przytrzymać urządzenie:

— kiedy maszyna musi być nachylona do transportu.

- kiedy przechodzi się przez inne powierzchnie niż trawa - kiedy maszyna jest przewożona.

• Nie wolno używać aeratora gdy obudowa lub urządzenia zabezpieczające są uszkodzone.
• Przed pochylaniem lub przenoszeniem aeratora należy wyłączyć silnik i czekać do całkowitego zatrzymania noży.

• Przed przystąpieniem do opróżniania kosza lub regulacji wysokości pracy należy wyłączyć silnik i odczekać do całkowitego zatrzymania noży.

• Zniszczone lub zużyte może należy wymieniać jako komplet (wszystkie). Przestrzegać instrukcji montażowych. Z przyczyn bezpieczeństwa używać tylko oryginalnych części zamiennych.

• Wszelkie prace konserwacyjne, czyszczenie urządzenia oraz zdejmowanie osłon zabezpieczających (również kosza) można wykonywać po uprzednim wyłączeniu silnika.
• Nie wolno przechowywać urządzenia w wilgotnym pomieszczeniu lub w pobliżu otwartego ognia.
• W razie przypadkowego najechania aeratorem na twardy przedmiot należy dla bezpieczeństwa sprawdzić jego stan w punkcie serwisowym. W przypadku uszkodzenia kabla podczas pracy należy bezwzględnie natychmiast odłączyć od źródła zasilania. Nie dotykać kabla przed rozłączeniem.

• Urządzenie wyłączyć, wyjąć wtyczkę sieciową i odczekać do zatrzymania się urządzenia:

• przed oddaleniem się od kosiarki
  — podczas próby zwolnienia zablokowanego noża
  — podczas kontroli urządzenia, czyszczenia lub innymi zabiegami przy kosiarce

• w przypadku najechania na obce ciało należy skontrolować, czy urządzenie nie jest uszkodzone i ewtl. przeprowadzić niezbędne naprawy.
• jeśli kosiarka ulega silnym wibracjom z powodu niewyrównoważenia (natychmiast wyłączyć i ustalić przyczynę).
  – gdy niezbędne jest przeprowadzenie prac regulacyjnych lub naprawczych.
• podczas kontroli, czy przewody przyłączeniowe nie są splątane lub uszkodzone.
• Jeśli przewód przyłączeniowy zostanie uszkodzony podczas użytkowania, należy go natychmiast wyłączyć z sieci. Przewodu nie dotykać przed odłączeniem go od sieci.

Konserwacja

Uwaga! Nóż obrotowy.

Przed rozpoczęciem konserwacji i czyszczenia:

• Wyciągnij wtyczkę.
• Nie dotykaj pracujących noży.

Gospodarka odpadami

Nie wyrzucać urządzeń elektrycznych i elektronicznych do zwykłych pojemników na śmieci. Sprzęt, urządzenia i opakowania należy utylizować w sposób przyjazny środowisku.

Montaż

Umocowanie kierownicy A B C D F

Uwaga!

• Uważać, aby nie zaginać kabla i linki Bowdena.
• Montaż patrz rysunki.

Eksploatacja

Czasy robocze

- Prosimy o przestrzeganie prezepisów obowiązujących w danym regionie.

Przeprowadź przewód przez przelew E

- Przeprowadź przewód przez przelew

Przyłączenie do kontaktu wtykowego (prąd zmienny 230 Volt, 50 Hz)

- Urządzenie może być podłączone do każdego kontaktu wtykowego, który zabezpieczony jest bezpiecznikiem inercyjnym 16 Amp. (lub przełącznikiem LS Typu B).

Uwaga: Urządzenie ochronne prądu szczątkowego.

Urządzenia ochronne zabezpieczają uszkodzone przewody elektryczne przeciw wadom izolacji, a w pewnych przypadkach także uszkodzeniom przewodów pod napięciem.

- Sprzęt należy podłączać wyłącznie do gniazda zabezpieczonego urządzeniem ochronnym prądu szczątkowego (RCD), przy wartości prądu szczątkowego 30 mA.

- Dostępne są zestawy modernizacyjne dla starych instalacji. Należy skonsultować się z technikiem elektrykiem.

Regulowanie głębokości roboczej J

Uwaga! Tylko przy wyłączonym silniku i unieruchomionym walcu wertykulatora.

Uwaga! Przed pierwszym użyciem urzą-dzenia trzeba koniecznie prawidłowo nastawić głębokość cięcia. Dźwignia nastawcza wysokości może być ustawiona tylko w pierwszej pozycji nastawienia głębokości cięcia (pozycji 1).

Wskazówka

Na skutek zużycia noży/zębów aeracji konieczne jest późniejsze ponowne nastawienie głębokości cięcia. Optymalna głębokość cięcia nastawiona jest prawidłowo, jeżeli noże/zęby aeracji narzędzia tnącego zanurzają się w podłożu na głębokość 2-3 mm.

Zbyt głębokie zanurzenie narzędzia może być przyczyną prze- ciążenia urządzenia i spowodo-wać uszkodzenie. Dlatego należy zwracać uwagę na prawidłowe nastawienie głębokości pracy.

- Zwiększyć wysokość roboczą (noże w kierunku ziemi) (a, b)

– Dźwignię nastawiania wysokości (zależnie od wykonania) nastawić odpowiednio do stopnia zużycia.
– Nastawienia 2, 3, 4 będą potrzebne dopiero po stopniowym zużyciu noży/zębów aeracji. Zależnie od zużycia nastawiać stopniowo coraz głębiej zaczynając od pozycji 2.

- Zmniejszyć wysokość roboczą (a, c)

Próba wertykułowania:

• Dźwignia regulacji wysokości ustawienie „1, 2, 3, 4“ J
• Uruchomić urządzenie G
• W przypadku dźwięku uderzeń o kamienie lub blokady silnika urządzenie należy natychmiast wyłączyć.
• Zmniejszyć wysokość roboczą J : Dźwignia regulacji wysokości ustawienie „1, 2, 3, 4“.
• Ponowna próba wertykułowania

- Po ponownym użyciu głębokość wertykułowania można regulować zależnie od stopnia zużycia noża (+).

Zalecana głębokość robocza

- zadbane powierzchnie z wolnym od kamieni, miękkim podłożem

– Oprzyrządowanie robocze wyregulować dokładnie na wysokość podłoża

- kamieniste, nieoczyszczone powierzchnie

– Oprzyrządowanie robocze wyregulować na wysokość podłoża
– Przy uderzeniu o kamień ustawić mniejszą głębokość roboczą

- niewypielęgnowane, silnie porośnięte mchem powierzchnie

• zacząć od mniejszej głębokości roboczej
• nie przeciązać urządzenia
  – przy zablokowaniu silnika głębokość roboczą ustawić wyżej
• kilkakrotnie wertykułować krzyżowo

Uruchomienie kosiarki G

1. Wcisnąć przycisk (1) i przytrzymać.
2. Podciągnąć dźwignię (2) do uchwytu i zwolnić przycisk (1).
3. Silnik wyłączony: Dźwignię(2).

Prowadnica kabla!

Przed uruchomieniem kosiarki należy ułożyć kabel poza trawnikiem lub na już skoszonej części trawnika.

Ostrzeżenie

Zalecenia ogólne

Uwaga! Nóż obrotowy

Przed rozpoczęciem konserwacji i czyszczenia:

• wyciągnij wtyczkę.
• Nie dotykaj pracujących noży.

Regeneracja

• Skaryfikator oczyszczać miotłą po każdym skaryfikowaniu.
• W żadnym wypadku nie spryskiwać skaryfikatora woda.
• Rozłożyć skaryfikator zgodnie z rysunkiem.

Uwaga

Jesienią należy zrobić przegląd skaryfikatora w autoryzowanym punkcie obsługi klienta firmy WOLF-Garten.

Wymiana wału do wertykulacji/aeracji H

Zagrożenie

Podczas prac przy zespole tnącym można się zranić. Należy założyć rękawice ochronne.

Uwaga

Stosować tylko oryginalne wały do wertykulacji/aeracji dopusz- czone przez producenta do zasto-sowania z tym urządzeniem.

● Zatrzymywanie silnika.
- Wyjąć wtyczkę z gniazdka sieciowego i z urządzenia.

• Zdjąć kosz na trawę (opcjonalnie).
• Urządzenie przechylić do tyłu.
• Wymontować wał do wertykulacji (a), względnie wał do aeracji (b):

— Wyciągnąć uchwyt mocujący (c) i przekręcić o 90° w prawo (do wału) (1, 2).
— Kompletny wał wysunąć na lewo z uchwytu (d) i zdjąć do tyłu (3, 4).

Zamontować wał do wertykulacji (a), względnie wał do aeracji (b):

— Wyciągnąć uchwyt mocujący (c) i przekręcić o 90° w prawo (do wału) (1, 2).
- Kompletny wał założyć od dołu z tyłu uchwytu (d), a następnie wsunąć całkiem na prawo do uchwytu (d) i chwytu sześciokątnego (e) (5, 6).
— Uchwyt mocujący (a) przekręcić o 90° aż do zatrzasku w otworze (f). Zwrócić uwagę na prawidłowy zatrzask! (7, 8)

- Sprawdzić prawidłowość osadzenia i zamocowania wału do wertyku-lacji/aeracji.

Części zamienne

Nr artykułu	Oznaczenie w zamówieniu	Informacja o produkcie
196-110-650 WCS3001 Kosz do trawy
196-101-650 WBS3001		Noż zapasowy
196-107-650 WAS3001 Zestaw wiosna

Dostawa przez sprzedawcę.

Usunięcie zakłóceń

		Usuwanie (X) usterek
Zakłócenie	Możliwa przyczyna	Warsztat serwisowy WOLF-Garten	Samodzielnie
Brak skuteczności wertykulatora	Głębokość robocza zbyt mała	X
Niespokojny bieg, silna wibracja urządzenia	Uszkodzony nóż	X ---
Zbyt hałaśliwa praca	Dokręcić śruby	X
	Uszkodzony bezpiecznik	X ---
	Uszkodzenie kabla:Uwaga! Uszkodzenie kabla może stać się przyczyną porażenia elektrycznego.W przypadku przecięcia lub uszkodzenia kabla, bezpiecznik nie zawsze zostaje wyzwolony.Nie należy dotykać przewodu przed wyciągnięciem wtyczki z gniazda.Należy wymienić uszkodzony przewód.Zaklejanie przewodu taśmą klejąca jest zabronione.	---

W przypadku wątpliwości zawsze należy skontaktować się z serwisem fi rmy WOLF-Garten. Podczas wszystkich prac konserwacyjno-regeneracyjnych należy zawsze wyjąć wtyczkę świecy zapłonowej lub wtyczkę sieciową z gniazdka.

Gwarancja

W każdym kraju obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w tym kraju lub przez importera. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są one błędem materiałowym lub produkcyjnym. W przypadku roszczenia gwarancyjnego proszę zwrócić się do sprzedawcy lub najbliższego oddziału naszej firmy.
