MODE D'EMPLOI VA 303 E Wolf Garten

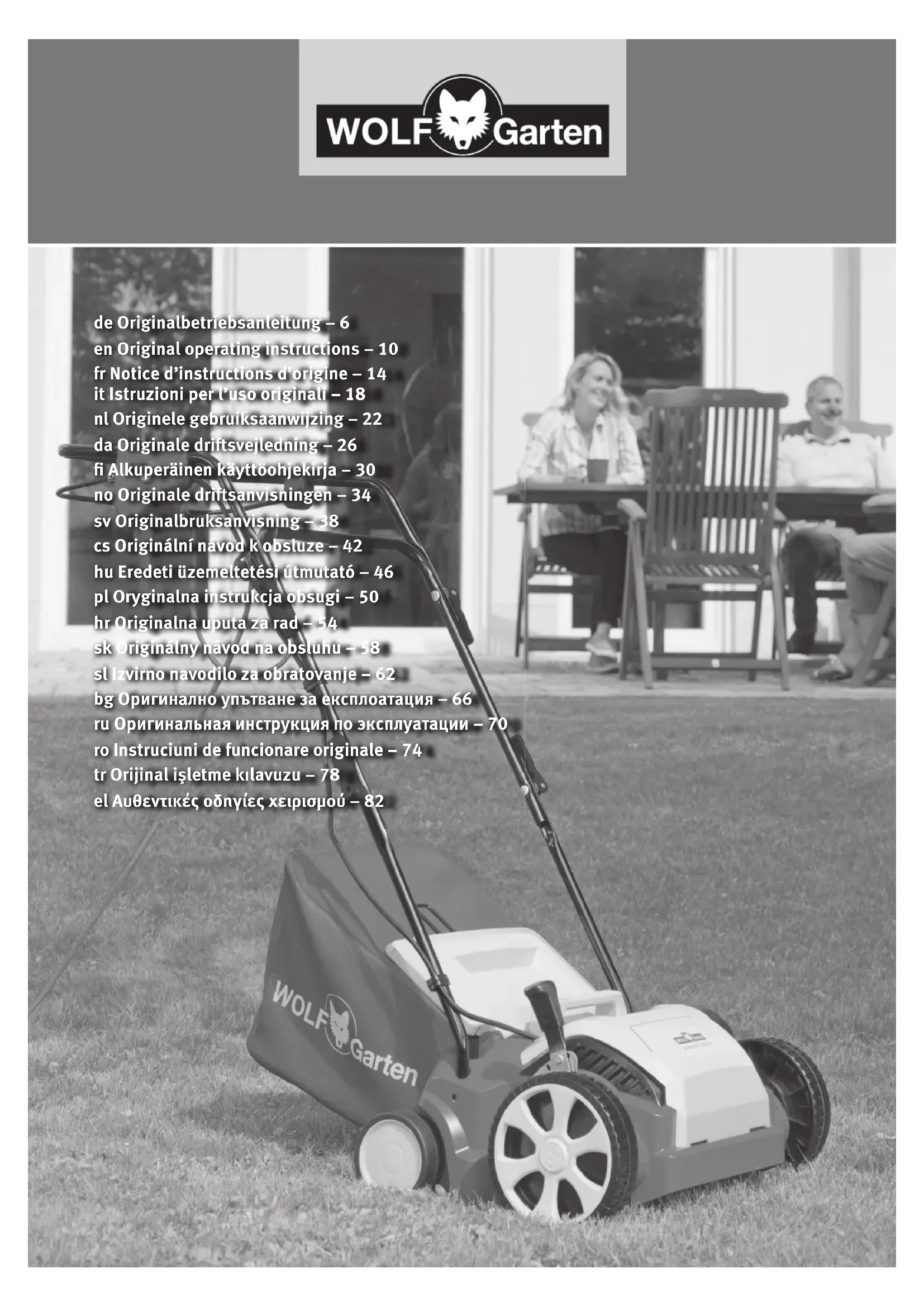

fr Notice d'instructions d'origine - 14

1. Interrupteur
2. Etrier de sécurité
3. Guide-câble de sécurité
4. Bac de ramassage
5. Réglage de profondeur de travail

①

Nous vous félicitons d'avoir acheté un scarificateur WOLF-Garten

Lisez soigneusement la notice d'utilisation et familiarisez-vous avec les commandes du scarificateur et son utilisation correcte. L'utilisateur est responsable des accidents causés aux tiers ou à leur propriété. Observez les indications, explications et prescriptions.

Ne laissez jamais des enfants ou d'autres personnes n'ayant pas lu la notice d'utilisation utiliser le scarificateur. L'utilisation de cet appareil est interdite à tout adolescent de moins de 16 ans. Respectez la réglementation locale concernant l'âge minimum d'utilisation de cet appareil.

Sommaire

Consignes de sécurité ..... 14

Montage 15

Fonctionnement ..... 16

Entretien 16

Pièces de rechange .....17

Comment remédier aux pannes .....17

Garantie 17

Consignes de sécurité

Signification des symboles

Attention!

Avant utilisation lire la notice d'utilisation !

Tenir les tiers à l'écart de la zone dangereuse!

Attention! - Couteaux tranchants - Avant d'entreprendre des travaux de maintenance et si le câble est endommagé, retirer la prise de courant.

Tenir le câble d'alimentation éloigné de l'outil de coupe!

Port de lunettes de protection et d'un protecteur auditif obligatoire !

Généralités

• Afin d'éviter toute blessure de l'utilisateur, il est interdit d'utiliser le scarificateur
• comme motobineuse
  — pour l'égalisation du sol, des buttes de taupe par ex.
• Ne laissez jamais des enfants ou d'autres personnes ne s'étant pas familiarisées avec le fonctionnement de l'appareil, utiliser le scarificateur. L'utilisation de cet appareil est interdite à tout adolescent de moins de 16 ans.
• N'allumez jamais la machine quand des personnes, en particulier des enfants ou des animaux se trouvent à proximité.
• En cas d'accident, l'utilisateur est responsable du préjudice causé à un tiers ou à ses biens personnels.
• N'utilisez le scarificateur que sur un gazon sec.
• Ne travaillez que de jour ou avec un éclairage électrique suffi sant.

Avant de scarifier

• Portez toujours porter des vêtements de travail adéquats, pas des vêtements amples, etc. qui pourraient être happés par l'outil de coupe. Portez des chaussures fermées ! Pensez également à protéger vos jambes (en portant par ex. un pantalon long) et ses mains (en portant des gants).
• Montez la protection contre les éjections livrée ou le bac de ramassage. Vérifiez qu'il/elle soit bien inséré(e). Il est interdit d'utiliser cet appareil sans protection ou avec une protection défectueuse.
• Eloignez tout corps étranger (pierres, branches, os, etc.) se trouvant sur la surface à aérer.
• Contrôle de l'outil de coupe ;
• vérifiez le serrage des éléments de fixation
• vérifiez l'état ou l'usure des pièces
• En cas d'échange des pièces, respectez les consignes de montage.
• Contrôlez l'état des connexions extérieures et du câble d'alimentation de l'appareil. N'utilisez l'appareil que si ces éléments sont en parfait état.
• Toute réparation à la partie électrique doit être effectuée par un spécialiste.
• Contrôlez souvent l'état d'usure du bac de ramassage.
• Arrêtez l'appareil et débrancher la prise de courant avant tout réglage et nettoyage de l'appareil ou contrôle des câbles de raccordement.

Câble

Attention ! La détermination du câble produit du choc électrique

• Quand le câble est coupé ou détérioré, le fusible de sécurité ne se déclenche pas toujours.
• Ne touchez pas le câble avant de sortir la fiche d'alimentation électrique de la prise de courant.

- Employer comme rallonge électrique uniquement un câble dont la section minimale est de 3 x 1,5 mm ^2 et la longueur maximale de 25 m:

• Si des câbles souples en caoutchouc sont employés, ils ne doivent pas être plus légers que le type HO 7 RN-F
• Si des câbles en PVC sont employés, ils ne doivent pas être plus légers que le type HO5 VV-F (ces câbles ne conviennent pas pour une utilisation permanente à l'extérieur,

par exemple : pose enterrée pour branchement à une prise électrique de jardin, branchement d'une pompe de bassin ou entreposage à l'extérieur).

• Les prises mâles et les prises raccords doivent comporter une protection contre les projections d'eau.
• Utilisez un système de protection contre le courant de défaut (RCD) avec un courant de défaut ne dépassant pas 30 mA.
• Fixez le câble de raccordement sur la décharge de traction. Veillez ce que le câble ne frotte pas sur des artes d'angle, ni sur des objets coupants ou pointus. Veillez ce que le câble ne reste pas coincé dans l'ouverture d'une porte ou d'une fentre. Ne retirez pas les organes de commande et ne les reliez pas entre eux (il ne faut pas, par exemple, relier le levier de commande la tige de la poignée)

Au démarrage

• N'enclenchez le moteur que lorsque vos pieds se trouvent à une distance de sécurité raisonnable des outils de coupe.
• Ne pas pencher l'appareil lorsque vous enclenchez le moteur, à moins que cela soit nécessaire pour cette opération. Si tel est le cas, ne penchez pas l'appareil plus qu'il ne faut et soulevez uniquement la partie qui est éloignée de l'utilisateur. Veillez à ce que les deux mains se trouvent en position de travail avant de remettre l'appareil sur le sol.

Pendant la scarification

• Attention, danger ! Les outils de coupe tournent encore un peu après l'arrêt !
• Respectez la distance de sécurité indiquée par la longueur du guidon.
• Ne jamais mettre les pieds ou les mains près des éléments tournants.
• Tenez-vous toujours à l'écart de l'ouverture d'éjection des déchets.
• Ne démarrer l'appareil que lorsque vos pieds se trouvent à une distance de sécurité raisonnable des outils de coupe.
• Soyez particulièrement prudent sur les terrains en pente. Ne jamais courir, avancer toujours tranquillement.
• Si possible, évitez d'utiliser l'appareil sur de l'herbe mouillée ou conduisez-le avec prudence pour éviter de glisser.
• Ne pas aérer les surfaces trop en pente.
• Pour aérer les surfaces en pente, avancez toujours en diagonale et jamais en avant ou en arrière.
• Faites particulièrement attention lors des changements de direction.
• Le câble doit toujours être éloigné de l'outil de coupe. L'outil peut endommager le câble et provoquer un court-circuit.
• Arrêtez les outils de travail :
• si la machine doit être basculée pour le transport.

- si vous traversez des surfaces autres que l'herbe - pour du transport de la machine.

• Ne jamais utiliser le scarificateur lorsque des dispositifs de protection ou des pièces du châssis ont été endommagés ou manquent.
• Avant de soulever ou de transporter scarificateur, arrêtez le moteur et attendez l'arrêt complet des outils de coupe.
• Avant de démonter le bac de ramassage ou de régler la hauteur de travail de l'appareil, arrêter le moteur et attendre l'arrêt complet des outils de coupe.
• Remplacez le jeu complet des outils de coupe lorsque ceux-ci sont usés ou endommagés. Respecter les consignes de montage. Pour des raisons de sécurité, n'utilisez que des pièces de rechange d'origine.
• L'entretien et le nettoyage de l'appareil ainsi que le démontage des dispositifs de protection ne doivent être effectués que lorsque le moteur est à l'arrêt.
• Ne jamais remiser le scarificateur dans un endroit humide ou à proximité d'une source de feu.
• Si vous avez roulé sur un corps étranger avec le scarificateur, il est recommandé de le faire inspecter par un spécialiste (consulter la liste des centres de réparation agréés).
• En cas de détérioration du câble d'alimentation lors de l'utilisation de l'appareil, débrancher immédiatement le câble. Ne pas toucher le câble tant qu'il est branché sur secteur.
• Arrêtez le scarificateur, débranchez la prise et attendez l'arrêt complet des outils de coupe lorsque p.ex. :
• vous vous éloignez de l'appareil
• vous voulez débloquer un couteau
• vous désirez contrôler ou nettoyer l'appareil
• vous avez heurté un corps étranger. Vérifiez dans un premier temps que l'appareil ou les outils de coupe ne sont pas endommagés, puis réparer les dommages.
• l'appareil est mal équilibré et vibre fortement (arrêtez immédiatement et recherchez la cause)
• Si le câble de raccordement es abîmé pendant le travail.

L'entretien

Attention ! Couteau rotatif

Avant toute opération d'entretien et de nettoyage :

• Sortir la fiche d'alimentation électrique.
• Ne touchez pas les aubes en état de fonctionnement.

Élimination de l'appareil

Ne jetez pas l'équipement électrique avec les ordures ménagères. Recyclez équipement, accessoires et emballage de façon écologique.

Montage

Fixation du guido B C D F

Précautions!

• Veillez à ne pas plier le câble électrique ou le câble de traction.
  ● Montage : voir illustrations

Fonctionnement

Périodes et heures de travail

• Observez les dispositions locales en vigueur.
• Renseignez-vous auprès de la commune.

Introduisez le câble dans le guide-câble E

- Veuillez introduire le câble dans le guide-câble selon illustration.

Raccordement au secteur (230 V, 50 Hz)

- Ne raccorder l'appareil qu'à une prise de courant sécurisée par un fusible de 16 A à action retardée (ou un commutateur LS type B).

Remarque : Disjoncteur différentiel

Ces dispositifs de protection vous évitent de graves blessures si vous touchez des fils détériorés, contre les défauts d'isolation et dans certains cas lors de détériorations de fils sous tension.

• Nous recommandons de ne raccorder cet appareil qu'à une prise de courant protégée par un disjoncteur
  différentiel (FI) avec une valeur nominale ne dépassant pas 30 mA.
• Il existe pour les anciennes installations des sets d'adaptation. Consultez un électricien agréé.

Réglage de la hauteur de travail J

Précautions! A n'effectuer que lorsque le moteur et le rotor de scarification sont à l'arrêt.

Attention! Avant la première utilisation, réglez le scarificateur sur la profondeur de travail correcte. N'amenez le levier de réglage en hauteur que sur le premier cran de la profondeur de travail (position 1).

Remarque

En raison de l'usure des lames / dents aétratrices, il devient nécessaire ultérieurement de rajuster la profondeur de travail. Une profondeur de travail optimale est atteinte lorsque les lames / dents aétratrices de l'outil de coupe pénètrent de 2 à 3 mm dans le sol.

Une profondeur de travail excessive peut surcharger l'appareil et l'endommager. Pour cette raison, veillez à ce que le réglage de la profondeur de travail soit correct.

● Relevez la profondeur de travail (couteaux vers le sol) (a, b)

• Ajustez le levier de réglage en hauteur (selon le modèle) en fonction de l'usure.
• Vous n'aurez besoin des réglages 2, 3, 4 qu'en fonction de l'usure des lames / dents aératrices. Au fur et à mesure que les lames s'usent, augmentez progressive-ment la profondeur de travail, en commençant par la position 2.

- Réduction de la profondeur de travail (a,c)

Essai de scarification:

• Levier de réglage de hauteur pos. „1, 2, 3, 4“ J .
• Démarrer le scarificateur G.
• Éteindre l'appareil au premier bruit de pierres ou en cas de blocage du moteur.
• Réduction de la profondeur de travail J : Levier de réglage de hauteur pos. „1, 2, 3, 4“.
• Procédez à un nouvel essai de scarification.

- Procédez à un nouveau réglage de la hauteur de travail de l'appareil après une utilisation prolongée et en fonction de l'état d'usure des couteaux (+).

Conseils pour la hauteur de travail

• Surfaces entretenues, sans pierres, sol tendre
• Réglez la position de travail exactement à la hauteur du sol
• Surfaces inégales, pierreuses
• Réglez la position de travail à la hauteur du sol

• En cas de projection de pierres, diminuez la profondeur de travail

• Surfaces peu soignées, forte présence de mousse

• Commencez le travail à une profondeur de travail minime
• Ne pas forcer l'appareil (en cas de blocage du moteur, diminuez la profondeur de travail)
• Passez le scarificateur plusieurs fois dans le sens de la longueur et de la largeur

Démarrage G

1. Appuyez sur le bouton (1) et maintenez-le enfoncé.
2. Amenez la poignée (2) vers le guidon et lâchez le bouton (1).
3. Arrêt: Lâchez la poignée (2).

Attention

Posez toujours le câble sur une terrasse, un chemin ou sur la partie de la surface déjà scarifiée.

Entretien

Général

Attention! Couteau rotatif

Avant toute opération d'entretien et de nettoyage :

• sortez la fiche d'alimentation électrique.
• Ne pas saisir les couteaux en mouvement.

Nettoyage

• Nettoyez l'appareil au moyen d'une balayette après chaque scarification.
• Ne giclez en aucun cas l'appareil avec un jet d'eau.
• Remiser l'appareil dans un endroit sec.

Nous vous recommandons

de faire vérifier votre machine en automne par un atelier WOLF-Garten agréé, de manière à ce qu'elle soit prête à travailler dès le printemps.

Changer l'arbre du scarificateur / de l'aérateur H

Danger

Lorsque vous travaillez sur le plateau de coupe, vous risquez de vous blesser. Pour vous protéger, portez des gants de travail.

Attention

N'utilisez que des arbres de scarifi-cateur / d'aérateur d'origine auto-risés par le fabricant.

• Arrêt du moteur.
• Câble de branchement : débranchez d'abord la prise femelle du bloc combiné fiche / commutateur puis débranchez la fiche mâle de la prise de secteur.

- Retirez le dispositif de ramassage d'herbe (en option).

- Basculez l'appareil en arrière.

- Déposez l'arbre du scarificateur (a) et / ou l'arbre de l'aérateur (b):

— Extrayez l'étrier de retenue (c) et tournez-le à 90° vers la droite (vers l'arbre) (1, 2).
— Poussez l'arbre entier complètement vers la gauche pour le faire sortir de la fixation (d), puis retirez-le vers le bas (3, 4).

- Pour incorporer l'arbre du scari-ficateur (a) et / ou l'arbre de l'aérateur (b):

— Extrayez l'étrier de retenue (c) et tournez-le à 90° vers la droite (vers l'arbre) (1, 2).

- Par le bas, mettez l'arbre com-plet en place derrière la fixation (d), puis poussez-le complète-ment vers la droite dans la fixation (d) et dans le réceptacle hexagonal (e) (jusqu'à la butée) (5, 6).

— Tournez l'étrier de retenue (a) à 90° puis faites-le encranter dans l'orifice (f). Veillez à ce qu'il encrante correctement! (7, 8)

- Vérifiez que l'arbre du scari-ficateur / de l'aérateur est correctement en assise.

Pièces de rechange

Numéro d'article	Désignation de l'article	Description de l'article
196-110-650 WCS3001 Sac de ramassage
196-101-650 WBS3001		Couteaux de rechange (15 pièces)
196-107-650 WAS3001 Ressort malossi

La livraison sera effectuée par votre revendeur.

Comment remédier aux pannes

		Mesures à prendre (X) par :
Dysfonctionnements Causes possibles		L'atelier de service après-vente WOLF-Garten	L'utilisateur
Aucun résultat de scarification	• La profondeur de travail est trop faible	X
Marche irrégulière, fortes vibrations de l'appareil	• Couteaux défectueux et/ou mal fixés	X ---
Bruits anormaux de l'appareil, claquements	• Couteaux mal fixés et/ou vis desserrées	X
Le moteur ne démarre pas	• Un fusible de l'armoire électrique est défectueux• Le câble est endommagé:Attention ! Danger d'électrocution en cas de câble endommagéQuand le câble est coupé ou détérioré, le fusible de sécurité ne se déclenche pas toujours.● Ne touchez pas le câble avant d'avoir sorti la fiche d'alimentation électrique de la prise de courant.● Un câble défectueux doit être échangé. Il est strictement interdit de réparer le câble avec de la toile isolante.	X ---

En cas de doute, adressez-vous à un centre d'entretien WOLF-Garten agréé.
Attention: Avant tout contrôle ou intervention sur les couteaux, arrêtez et débranchez le scarificateur.

Garantie

Dans chaque pays les conditions de garantie en vigueur sont celles publiées par notre société ou par notre importateur. Si pendant la durée de la garantie votre appareil présente des vices de matière ou de fabrication, la réparation est gratuite. En cas de recours en garantie, veuillez vous adresser à votre revendeur ou à notre succursale la plus proche.
