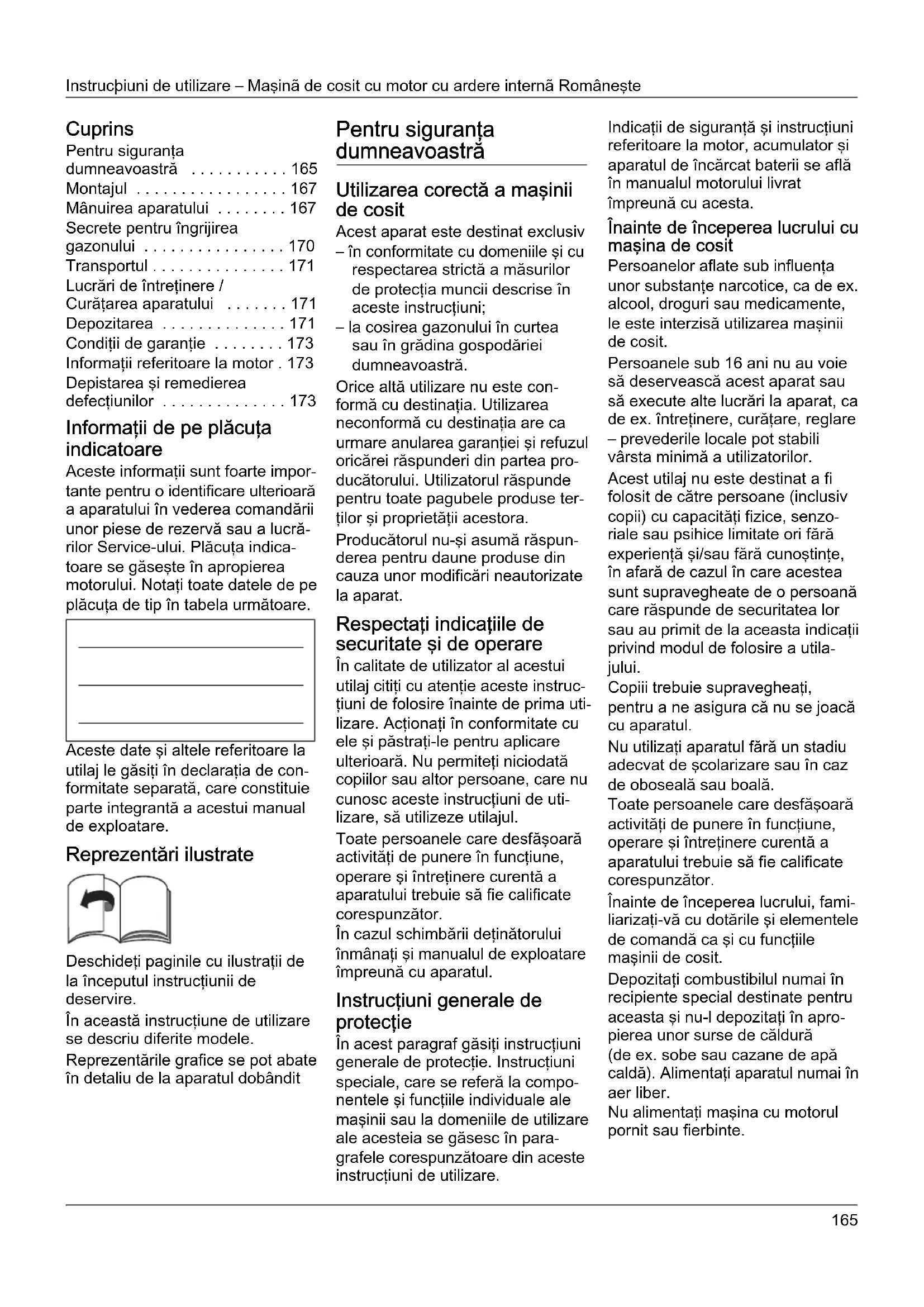

MANUAL DE UTILIZARE A 460 A SP HW IS Wolf Garten

Pentru siguranța dumneavoastră .... 165

Montajul 167

Mânuirea aparatului ..... 167

Secrete pentru îngrijirea gazonului 170

Transportul 171

Lucrări de întreținere / Curățarea aparatului ..... 171

Depozitarea 171

Conditii de garantie ..... 173

Informații referitoare la motor. 173

Depistarea și remedierea defecțiunilor ..... 173

Informații de pe plăcuța indicatoare

Aceste informații sunt foarte importante pentru o identificare ulterioară a aparatului în vederea comandării unor piese de rezervă sau a lucrărilor Service-ului. Plăcuța indicatoare se găsește în apropierea motorului. Notați toate datele de pe plăcuța de tip în tabela următoare.

Aceste date și altele referitoare la utilaj le găsiți în declarația de conformitate separată, care constituie parte integrantă a acestui manual de exploatare.

Reprezentări ilustrate

Deschideți paginile cu ilustrații de la începutul instrucțiunii de deservire.

În această instrucțiune de utilizare se descriu diferite modele.

Reprezentările grafice se pot abate în detaliu de la aparatul dobândit

Pentru siguranța dumneavoastră

Utilizarea corectă a maşinii de cosit

Acest aparat este destinat exclusiv

– în conformitate cu domeniile și cu respectarea strictă a măsurilor de protecția muncii descrise în aceste instrucțiuni;

– la cosirea gazonului în curtea sau în grădina gospodăriei dumneavoastră.

Orice altă utilizare nu este conformă cu destinația. Utilizarea neconformă cu destinația are ca urmare anularea garanției și refuzul oricărei răspunderi din partea producătorului. Utilizatorul răspunde pentru toate pagubele produse terților și proprietății acestora.

Producătorul nu-și asumă răspunderea pentru daune produse din cauza unor modificări neautorizate la aparat.

Respectați indicațiile de securitate și de operare

În calitate de utilizator al acestui utilaj citiți cu atenție aceste instrucțiuni de folosire înainte de prima utilizare. Aționați în conformitate cu ele și păstrați-le pentru aplicare ulterioară. Nu permiteți niciodată copiilor sau altor persoane, care nu cunosc aceste instrucțiuni de utilizare, să utilizeze utilajul.

Toate persoanele care desfășoară activități de punere în funcțiune, operare și întreținere curentă a aparatului trebuie să fie calificate corespunzător.

În cazul schimbării deținătorului înmânați și manualul de exploatare împreună cu aparatul.

Instrucțiuni generale de protecție

În acest paragraf găsiți instrucțiuni generale de protecție. Instrucțiuni speciale, care se referă la componentele și funcțiile individuale ale mașinii sau la domeniile de utilizare ale acesteia se găsesc în paragrafele corespunzătoare din aceste instrucțiuni de utilizare.

Indicații de siguranță și instrucțiuni referitoare la motor, accumulator și aparatul de încărcat baterii se află în manualul motorului livrat împreună cu acesta.

Înainte de începerea lucrului cu mașina de cosit

Persoanelor aflate sub influența unor substanțe narcotice, ca de ex. alcool, droguri sau medicamente, le este interzisă utilizarea mașinii de cosit.

Persoanele sub 16 ani nu au voie să deservească acest aparat sau să execute alte lucrări la aparat, ca de ex. întreținere, curățare, reglare – prevederile locale pot stabili vârsta minimă a utilizatorilor.

Acest utilaj nu este destinat a fi folosit de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau psihice limitate ori fără experiență și/sau fără cunoștințe, în afară de cazul în care acestea sunt supravegheate de o persoană care răspunde de securitatea lor sau au primit de la aceasta indicații privind modul de folosire a utilajului.

Copiii trebuie supravegheati, pentru a ne asigura că nu se joacă cu aparatul.

Nu utilizați aparatul fără un stadiu adecvat de școlarizare sau în caz de oboseală sau boală.

Toate persoanele care desfășoară activități de punere în funcțiune, operare și întreținere curentă a aparatului trebuie să fie calificate corespunzător.

Înainte de începerea lucrului, familiarizați-vă cu dotările și elementele de comandă ca și cu funcțiile mașinii de cosit.

Depozitați combustibilul numai în recipiente special destinate pentru aceasta și nu-l depozitați în apropierea unor surse de căldură (de ex. sobe sau cazane de apă caldă). Alimentați aparatul numai în aer liber.

Nu alimentați maçina cu motorul pornit sau fierbinte.

Dacă teava de eşapament, rezervorul sau buşonul rezervorului sunt deteriorate, înlocuiti-le.

Înainte de a utiliza maçina de cosit, verificați,

– dacă suportul de retenție pentru iarbă funcționează și clapeta de evacuare se închide corect. Piesele deteriorate, uzate sau care lipsesc trebuie înlocuite, respectiv completate fără întârziere.
– dacă lamele coasei, bolțurile de fixare și întregul dispozitiv de tăiere este uzat sau deteriorat. Pentru a evita dezechilibrarea ansamblului piesele uzate sau deteriorate se vor înlocui de către ateliere de specialitate numai în set complet.

Aparatul de încărcat din dotare se va folosi numai pentru încărcarea accumulatorului utilizat în mașina de cosit. Încărcarea accumulatorului este permisă numai cu acest aparat.

Piesele de schimb și accesoriiile trebuie să corespundă cerințelor stabilite de producător.

Din această cauză folosiți numai piese de schimb originale sau piese de schimb admise de producător. Vă rugăm să aveți în vedere întotdeauna indicațiile de montare din pachetul de livrare, în cazul schimbării.

Utilizarea unor piese de schimb sau accesorii care nu sunt avizate de producător poate reprezenta un risc considerabil pentru securitate. Dispuneți executarea reparațiilor exclusiv de către un specialist sau într-un atelier de specialitate. Dispuneți întotdeauna executarea la termen a tuturor lucrărilor de întreținere curentă, pentru a menține aparatul într-o starea de funcționare sigură.

În timpul lucrului cu utilajul În timpul utilizării sau a efectuării unor lucrări la mașina de cosit, trebuie să purtați îmbrăcăminte adecvată, ca de exemplu:

• Mănuși de protectie,

• pantaloni lungi,

• îmbrăcăminte strânsă pe corp,
  – Protectția auzului,

• Ochelari de protectie.

Purtarea echipamentului de protecție personal diminuează riscul de vătămări.

Evitați purtarea de îmbrăcăminte largă sau îmbrăcăminte cu șnururi sau curele care atârnă.

Lucrările executate fără căști antifonice pot duce la pierderea auzului.

Luați pauze de lucru chiar dacă purtați căști antiacustice, pentru a proteja auzul.

Toate dispositivele de siguranță trebuie să fie complet montate pe aparat și în bună stare de funcționare.

Nu modificati dispositivele de protecție.

Utilizați aparatul numai în starea tehnica recomandată și livrată de către producătorul mașinii de cosit.

Nu modificați niciodată reglajele motorului realizate de fabrică.

Evitați focul deschis, scânteile și nu fumați.

Indicații referitoare la vibrații: Efectul vibrațiilor poate cauza afecțiuni nervoase și tulburări circulatorii la nivelul mâinilor și bratețelor.

– În cursul lucrărilor în medii reci, purtați îmbrăcăminte călduroasă și mențineți-vă mâinile calde și uscate.
- Luați pauze.
– În cazul în care constatați în pielea de pe degete sau la mâini amorțeală, furnicături, dureri sau schimbări de culoare spre alb, opriți lucrul cu mașina și consultați un medic, după caz.

Înaintea oricăror lucrări la acest utilaj

În scopul evitării accidentelor înainte de efectuarea oricăror lucrări (de ex. lucrări de întreținere sau efectuarea de reglaje) sau a transportului aparatului (de ex. ridicarea sau deplasarea acestuia), respectați următoarele

• opriti motorul,
  – se scoate cheia de aprindere (dacă există)

• așteptați până când toate componentele aflate în mișcare se opresc și motorul s-a răcit,
  – trageți fișa bujiei de pe bujie pentru a evita o pornire accidentală,
  – Îndepărtați accumulatorul de pornire de la motor,
  – respectați instructiunile suplimentare de protectie din cartea tehnică a motorului.

După terminarea lucrului

Nu părăsiți niciodată aparatul fără să opriți motorul și – dacă există – fără să scoateți cheia de aprindere.

Dispositive de siguranță

Figura 1

Pericol

Nu utilizati niciodată aparate cu dis pozițive de protectie deteriorate sau dacă acestea nu sunt montate.

Mânerul de protecție este destinat siguranței dumneavoastră; el oprește imediat motorul și dispozitivul de tăiere în caz de urgență.

Scoaterea din funcție a acestui dis- pozitiv este interzisă.

Clapetă de evacuare (2) sau tampon de ricoșeu (3)

Clapeta de evacuare/tamponul de ricoșeu vă feresc de accidentare prin dispozitivul de tăiere sau a obiectelor solide antrenate de acesta. Mașina de cosit se va folosi numai cu clapeta de evacuare sau cu tamponul de ricoșeu montate.

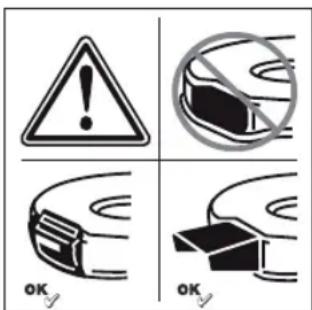

Simboluri pe utilaj

Pe aparat se află diverse autocolante cu simboluri. În continuare găsiți explicațiile acestor simboluri:

Atenție! Înainte de punerea în funcțiune citiți instrucțiunile de utilizare!

Țineți pe terți departe de zona de pericol!

Se opreşte motorul și se scoate cheia de aprindere înaintea tuturor lucrărilor la aparat și înainte de a părăsi aparatul. Respectați indicațiile suplimentare din capitolul „Pentru siguranța dumnea-voastră”.

Înainte de a efectua lucrări la mecanismul de tăiere scoateți fișa bujiilor!

Feriți-vă mâinile și picioarele din raza de acțiune a dispozitivului de tăiere! Înainte de reglarea sau curățarea utilajului ori înainte de verificare se va opri utilajul și se va scoate fișa bujiilor.

Pericol de accidentare – lucrați numai cu paravanul de ejectare montat.

Păstrați aceste simboluri pe utilaj întotdeauna într-o stare lizibilă.

Simboluri în instrucțiunile de utilizare

În aceste instrucțiuni găsiți simboluri de avertizare sau care se referă la informații importante. În continuare explicațiile pentru aceste simboluri:

Pericol

Vă avertizează asupra unor peri- cole corelate cu lucrarea efectuată și care prezintă risc de accidentare.

Atenție

Vă avertizează asupra unor pericole corelate cu lucrarea efectuată și care pot avea ca urmare deteriorarea aparatului.

i Indicatie

Marchează informații importante și sfaturi practice de utilizare.

Montajul

Montajul aparatului este reprezentat în imagini pe o pagină anexă separată.

i Indicație referitoare la predarea la deșeuri

Resturile de ambalaj aferente, aparatele vechi etc. se salubrizează în conformitate cu prescripțiile locale.

Mânuirea aparatului

Respectați și indicațiile din cartea tehnică a motorului.

! Pericol

Accident

- Terte persoane, copii sau animale mici se vor feri din raza de actiune a aparatului. Pericol de accidentare prin pietre sau alte obiecte antrenate de dispozi tivul de tăiere.

Pericol de cădere

• Conduceți utilajul numai cu viteza pasului.
  – Fiți foarte precauți când cosìți mergând înapoi și trageți aparatul spre dumneavoastră.
  – La cositul unor pante abrupte aparatul se poate răsturna iar dumneavoastră vă puteți accidenta. Cosiți oblic pe pantă; nu lucrați niciodată pe pantă direct în sus sau în jos. Nu cosiți în pante mai mari de 20 %.
  – Aveți multă grijă la schimbarea direcției de mers; trebuie să fiți bine sprijiniți pe picioare.

– Există pericol de accidentare la cositul marginilor terenurilor. Cositul la marginea unor garduri vii sau unor pante abrupte este periculos. În timpul cositului păstrați o distanță corespunzătoare.
– La cositul ierbii ude aparatul poate alunca iar dumneavosatră puteți cădea. Cosiți numai dacă iarba este uscată.
– Lucrați numai la lunima zilei sau dacă dispuneți de o iluminare artificială suficientă.

Pericol de rănire

• Distanța de protectie față de componentele aflate în rotație definită de lonjeroanele de direcție trebuie respectată permanent.
  – În timpul funcționării zona de lucru a operatorului se găsește în spatele tijei de conducere.
  – Nu vă apropiati din nici o direcție cu mâinile sau picioarele de piesele aflate în rotație.
  – Nu folosiți aparatul în condiții climaterice nefavorabile, ca de ex. pericol de ploaie sau furtună.
• Utilizați aparatul numai în condiții de vreme uscată.
  – Nu expuneți aparatul la ploaie sau umiditate. În iarbă udă aparatul poate derapa din cauza aderenței reduse cu solul.
• Opriți motorul și așteptați până ce dispozitivul de tăiere aflat în mișcare se oprește înainte de:
• înainte de a apleca utilajul,
• a deplasa aparatul peste alte suprafețe decât iarbă,
  – Opriți motorul pentru a împiedica o pornire neintentionată a motorului: Scoateți bujia (dacă există), îndepărtați acumulatorul de pornire de la motor, lăsați motorul să răcească și trageți ștecherul bujiei,
• înainte de a desfunda sau debloca fanta de evacuare,
  – înainte de a controla, de a curăța, de a efectua reglaje sau lucrări de întreținere la cositoare,

– dacă ați lovit un corp străin. Verificați aparatul, în caz că prezintă deteriorări, apelați la serviciile unui atelier specializat;

– dacă aparatul începe să vibreze în mod neobișnuit. Verificați imediat starea aparatului.

- Nu ridicati și nu transportați nici - odată aparatul cu motorul pornit.

– Controlați terenul care urmează a fi cosit și îndepărtați toate obiectele care ar putea fi antrenate și aruncate de aparat.

– Dacă este lovit un corp străin (de ex. o piatră) de mecanismul de tăiere sau în cazul în care aparatul începe să vibreze neobișnuit: Opriți motorul imediat. Înainte de utilizarea în continuare lăsați aparatul să fie verificat la un atelier de specialitate, dacă nu prezintă defectiuni.

– Nu vă plasați niciodată în fața aparatelor cu secerătoare.

Aparate cu suport de retentie pen- tru iarbă:

– La demontarea suportului de retenție vă puteți accidenta sau se pot accidenta terțe persoane datorită ierbii sau a unor corpuri solide antrenate. Nu goliți suportul niciodată cu motorul pornit. Opriți în prealabil aparatul.

Există pericol de sufocare datorită monoxidului de carbon.

Lăsați motorul să funcționeze numai în aer liber.

Pericol de explozie și de incendiu

- Vaporii de benzină sunt explozivi iar benzina este extrem inflamabilă.

– Alimentați aparatul cu combustibil înainte de a porni motorul. Nu deschideți bușonul rezervorului de benzină cu motorul pornit sau dacă acesta mai este fierbinte.

- Completați benzina din rezervor numai cu motorul oprit și după ce acesta s-a răcit. Evitați focul deschis, scânteile și nu fumați. Alimentați aparatul numai în aer liber.

– Dacă s-a revărsat benzină, nu porniți motorul. Îndepărtați aparatul de pe suprafața pe care s-a vărsat benzină și așteptați pâna ce vaporii de benzina se împrăștie.

– Pentru a evita un pericolul de incendiu, feriți următoarele componente de iarbă sau de revăr-sarea de ulei:

- Motor

- Esapament

- Bateriile/acumulatorii

- Rezervorul de benzină.

Pericol de împiedicare

- Conduceți utilajul numai cu viteza pasului.

Atentie

Deteriorări ale aparatului

– Pietre, crengi sau alte obiecte asemănătoare risipite pe jos pot deteriora aparatul sau pot influența negativ funcționarea acestuia. Îndepărtați din zona de lucru toate obiectele solide.

– Lucrați cu aparatul numai dacă se află în stare tehnicaireproşabilă. Realizați un control vizual înainte de fiecare utilizare. Controlați în special integritatea dispozitivelor de protectie, a elementelor de comandă și stabilitatea elementelor de legătură. Înainte de a începe lucrul, înlocuiți eventualele piese defecte.

- Nu folositi niciodată un acumulator, care este deformat, a fost scăpat jos sau este defect.

- Nu expuneți acumulatorul și aparatul de încărcare la ploaie și umiditate.

i Perioade de funcționare

Respectați prevederile naționale/comunale referitoare la perioadele de folosire (dacă este cazul, interesati-vă la organele dvs. competente).

i Date indicatoare de poziție

La datele privind pozițiile pe aparat (de ex. stânga, dreapta), se pleacă întotdeauna de la ghidon în direcția de lucru a aparatului.

Înainte de prima punere în funcțiune

Se toarnă ulei de motor

Atenție

Din motive legate de transportul aparatului, acesta se livrează fără ulei de motor.

- Din această cauză, înainte de prima utilizare, alimentați aparatul cu ulei; vezi îndrumarul pentru motor.

Încărcați accumulatorul

(Aparate cu demaror electric)

Acordati atenție și respectați toate indicațiile și informațiile referitoare la accumulator și aparatul de încărcare din manualul motorului.

⚠️ Pericol de corodare/întoxicare In cazuri extreme trebuie luate în calcul scurgeri de lichide sau emisii de gaze.

⚠️ Pericol de electrocutare

Verificați aparatul de încărcare îna inte de fiecare folosire, dacă prezintă defectiuni exterioare. Nu folosiți niciodată un aparat de încărcare defect sau scăpat jos.

Atenție

- Asigurati-vă că rețeaua funcțio - nează corespunzător datelor de pe plăcuța de tip a aparatului de încărcare cu 220–230 V și 50 Hz.

– Protejați acumulatorul și aparatul de încărcare de umiditate, ploaie, zăpadă sau îngheț.

– Încărcați bateria numai în camere bine aerisite și uscate.

- Separati aparatul de încărcare de rețea după scoaterea acumulatorului.

– Nu introduceți niciodată obiecte în contactele accumulatorului.

– Înaintea tuturor lucrărilor la aparatul de încărcare acesta trebuie separat de rețea.

- Nu deschideti accumulatorul și aparatul de încărcat. Lăsați toate lucrările la accumulator și la aparatul de încărcat să fie executate într-un atelier de specialitate.

Figura 2

Înainte de prima utilizare a aparatului încărcați acumulatorul timp de o oră. Utilizați în acest scop numai aparatul de încărcat din dotare.

i Indicație

Informații amănunțite despre procesul de încărcare și indicatorul stării de încărcare le găsiți în manualul motorului.

i Indicații de salubrizare pentru aparatul de încărcare

Pentru aparatul de încărcare se aplică prescripțiile de salubrizare pentru aparate electrice. Respectați prescripțiile locale.

Lucrări de reglare înaintea fiecărei utilizări

⚠️ Pericol de rănire

Înaintea oricăror lucrări la acest uti- laj

• Opriti motorul,
• Scoateți cheia de contact (dacă există).
  – Așteptați până când s-au oprit complet toate piesele mobile; motorul trebuie să fie răcit.
• Trageți fișa bujiei de pe bujie pentru a evita o pornire acci- dentală,
• Îndepărtati accumulatorul de la motor.

Montarea suportului de retenție (numai la aparate cu suport de retenție)

Figura 11

- Ridicați clapeta de evacuare și fixați suportul de retenție pentru iarbă.

Reglarea înălțimii de tăiere

Atentie

La terenul denivelat alegeți înălți- mea de tăiere în așa fel, încât cuți- tul să nu vină niciodată în contact cu solul.

Figura 3 și 4

Reglați înălțimea de tăiere a ierbii după dorință.

Posibilitate de reglare (în funcție de model) de la cca. 3 cm până la maximum 9 cm.

i Indicație

La aparatele cu reglarea individuală a roților toate roțile vor fi reglate la aceeași înălțime.

Model A – figura 3

■ Trageți de eclisă și zăvorâți-o în poziția dorită.

Model B – figura 4

■ Mișcați maneta centrală pentru reglarea înălțimii înainte respectiv înapoi și zăvâți-o.

Umplerea rezervorului și verificarea nivelului uleiului

■ Alimentați rezervorul cu benzină fără plumb (vezi manualul motorului).
■ Rezervorul de carburant se umple până la 2 cm sub cantul inferior al ștuțului de umplere.
■ Închideți bine rezervorul de carburant.
■ Se verifică nivelul uleiului și se completează în caz de nevoie (vezi manualul motorului).

Curățați compartimentul bateriei la motor

- Îndepărtați corpurile străine și murdăria din compartimentul bateriei cu o cârpă și cu peria

Pornirea motorului

Figura 5

Pericol

Pentru a evita accidentele,

– nu porniți motorul dacă stați în fața fantei de evacuare;
- Feriți-vă mâinile și picioarele din raza de acțiune a dispozitivului de tăiere;
– nu vă apropiati cu mâinile, picioarele sau alte părți ale corpului de componente aflate în rotație. Nu stați niciodată în fața fantei de evacuare,
Înainte de a porni motorul decuplați toate dispozitivele de tăiere și antrenare.
Nu răsturnați aparatul la pornire. Plasați aparatul pe o suprafață netedă cu puțină sau fără iarbă.

i Indicații referitoare la motor

• Acordati atenție informațiilor din manualul motorului.
  – Unele modele nu au manetă de acceleratie, turația se reglează automat. Motorul funcționează permanent cu turația optimă.
• Aşeteziți acumulatorul de pornire în compartimentul bateriei, până se fixează – Figura 5A.
  ■ Se deschide robinetul de benzină (dacă există).
• Treceți maneta de acceleratie (dacă este în dotare) pe poziția /max – figura 5B.
• Treceți în spatele aparatului – apăsați ghidonul de siguranță și mentineti-I apăsat – Schița 5C.
  ■ Acționați cheia de contact de la tija de conducere, până când motorul pornește (încercarea de pornire max. 5 secunde, înaintea următoarei încercări așteptați cel puțin 1 minut) – Figura 5C.

Când motorul funcționează:

■ Treceți maneta de acceleratie (dacă se află în dotare) pe o poziție între /max și /min și lăsați motorul să se încălzească scurt timp.
■ Pentru a così iarba, treceți maneta de accelerație (dacă este în dotare) pe poziția maximă.

i Indicație

Informații suplimentare legate de funcționarea motorului se găsesc în cartea tehnică a motorului.

Opriți motorul.

Figura 7

■ Treceți maneta de acceleratie (dacă este în dotare) pe poziția /min.
■ Mâner de protectie Motorul și dispozitivul de tăiere se opresc după scurt timp.

Lucrul cu utilajul

Cuplarea/decuplarea mecanismului de antrenare (numai la aparatele cu roți motrice) Figura 6

Cuplarea mecanismului de antrenare Ⓞ 1

■ Apăsați spre față cadrul de acționare al roții (2) împreună cu jugul de siguranță (1). Cu cât mai mult se apasă spre față, cu atât mai repede se deplasează utilajul.

Decuplarea mecanismului de antrenare

■ Trageți complet spre înapoi cadrul de acționare al roții (2) împreună cu jugul de siguranță (1).

i Indicație

Determinat de constructie se poate întâmpla, ca la tragerea înapoi a aparatului roțile din spate să prezinte o rezistență mărită. Aici nu este vorba de un defect al aparatului, ci de un comportament din motive tehnice.

Remediere (în funcție de model): Împingeți aparatul fără etrierul de acționare tras mai întâi puțin în față, apoi în spate.

Demontați și goliti suportului de retenție

(la aparate cu suport de retentie) Figura 11

Dacă rămâne iarbă cosită pe sol sau indicatorul nivelului de umplere (opțional, Schița 12) arată că s-a umplut coșul:

■ Se dă drumul la etrierul de siguranță și se așteaptă până când motorul s-a oprit.
■ Ridicati clapeta de evacuare și demontați suportul de retenție.
■ Goliți-l de continut.

Lucrul fără suport de retenție pentru iarbă

Dacă demontați suportul de retenție, clapeta de evacuare coboară în jos. În cazul lucrului fără suport de retenție, iarba cosită este aruncată direct în jos.

Montarea accesoriiilor pentru mărunțit

(la aparatele cu accesorii opționale de împrăștiere a ierbii cosite)

Aparate cu aruncare în spate:

Figura 8A

■ Ridicati clapeta de evacuare.
■ Demontați suportul de retenție pentru iarbă.
■ Montați până de împrăștiere (în funcție de model).
■ Lăsați clapeta de evacuare în jos.

i Indicatie

Modele cu funcție de împrăștiere integrată nu necesită o pană de împrăștiere separată – această funcție este preluată de o clapetă din spate special formată (figura 8B).

Echiparea aparatelor pentru aruncare laterală

(în funcție de execuție)

■ Dacă există: scoateți colectorul de iarbă și lăsați în jos clapeta de aruncare din spate.
■ Se ridică protecția de lovire/închiderea împrăștierii și se montează evacuarea laterală (figura 9).

După terminarea lucrului

■ se scoate cheia de aprindere (dacă există).
■ Așteptați până când toate componentele aflate în mișcare se opresc și motorul s-a răcit,
■ Se închide robinetul de benzină (dacă există – vezi manualul motorului).
■ Trageti fişa bujiei.
■ Goliți suportul de retentie.
- Îndepărtați acumulatorul de pornire de la motor – Figura 16.
■ Încărcați accumulatorul în caz de nevoie.

Figura 17

Pentru verificarea stării de încărcare a accumulatorului apăsați tasta (1) de pe accumulator. LED-ul (2) arată starea de încărcare aproximativă.

În cazul în care LED-ul clipește încărcați imediat accumulatorul.

i Indicatie

Utilajele se depozitează în spații închise numai cu motorul răcit.

Secrete pentru îngrijirea gazonului

Câteva sfaturi practice, pentru ca gazonul dumneavoastră să crească sănătos și uniform.

Cosirea

Gazonul constă din diferite soiuri de iarbă. Dacă cosiți des, crește iarbă cu rădăcini puternice care formează un gazon dens. Dacă cosiți mai rar, cresc ierburi mai înalte și alte herbacee (ca de ex. trifoi, sau diverse flori).

Înălțimea normală a unui gazon este de 4–5 cm. Cosirea ar trebui să se facă numai 1/3 din înălțimea totală; deci se va tăia la 7–8 cm la înălțimea normală.

Se recomandă să nu tăiați iarba mai scurtă de 4 cm; în caz contrar gazonul se poate deteriora în timpul perioadelor de uscăciune. larba înaltă (de ex. crescută în timpul concediului) se va così în etape pâna ajungeți la înălțimea normală.

La cosirea ierbii suprapuneți puțin benzile de tăiere.

Mulcirea (aplicarea unui strat vegetal) (cu accesorii)

Larba cosită se măruntește în bucăți mici (de ca. 1 cm) și rămâne pe gazon. Astfel gazonul poate refolosi substanțele nutritive.

Pentru un rezultat optim, gazonul trebuie ținut permanent scurt; vezi paragraful „Cositul”.

La tocatul ierbii respectați urmă- toarele:

• Nu cosiți iarbă udă.
• Nu cosiți niciodată mai mult de 2 cm din lungimea totală a firelor de iarbă.
  – Deplasati-vă cu viteză redusă.
• Utilizați turația maximă a motorului.
• Curățați mecanismul de tăiere la intervale regulate.

Transportul

Distanțe scurte manual

⚠️ Pericol

Obiectele pot fi prinse de mecanismul de tăiere rotativ și aruncate și prin aceasta pot provoca pagube. Înainte de a deplasa aparatul peste alte suprafețe decât iarbă opriți motorul.

Cu ajutorul unui autovehicul

⚠️ Pericol

Înainte de fiecare transport opriți motorul și lăsați-l să se răcească. Se trage fișa bujiilor.

Nu transportați aparatul răsturnat. În cazul transportului aparatului pe, sau într-un vehicol, asigurați-I ca să nu alunece.

Transportați aparatul numai cu rezervorul de combustibil gol. Capacul rezervorului de combustibil trebuie să fie bine închis.

Aparate cu ghidon rabatabil: Figura 10

■ Pentru a ocupa mai puțin loc, puteți să rabatați ghidonul.

Lucrări de întreținere / Curățarea aparatului

Pericol

Pentru evitarea unor accidente, înainte de efectuarea tuturor lucrărilor la acest aparat

• Opriti motorul,
  – Se scoate cheia de aprindere (dacă există),
  – Așteptați până când toate componentele aflate în mișcare se opresc și motorul s-a răcit,

• Trageți fișa bujiei de pe bujie pentru a evita o pornire accidentală,
  – Îndepărtați accumulatorul de pornire de la motor,

• Respectați instructiunile supli- mentare de protecție din cartea tehnică a motorului.

Pericol

Pentru a evita accidentele datorită dispozitivului de tăiere, toate lucrările la acesta, cum ar fi înlocuirea sau ascuțirea cuțitelor, se vor efectua numai de către unități autorizate (sunt necesare scule speciale).

Atentie

Pentru a evita defectarea motorului prin scurgeri de ulei sau de combustibil, înclinați aparatul întot-deauna astfel încât bujia să fie îndreptată în sus.

i Indicatie

Îngrijirea regulată asigură o durată de serviciu îndelungată și un regim de funcționare fără defecțiuni. Întreținerea curentă insuficientă a aparatului dumneavoastră poate duce la deficiențe relevante pentru securitate.

Lucrări de întreținere

Atentie

Respectați instrucțiunile de întreținere din manualul motorului. La sfârșitul sezonului prezentați utilajul la o unitate autorizată spre a fi verificat și a se efectua lucrările de întreținere.

Orice reparație trebuie să fie făcută numai de către un atelier de specialitate.

Atenție

Pericol de poluare datorită uleiului de motor.

După efectuarea schimbului de ulei, predați uleiul uzat la un centru de colectare sau unei firme specializate pentru reciclarea acestuia.

Pericol de poluare datorită bateriilor/acumulatoarelor.

Nu aruncați baterii/acumulatoare la resturi menajere. Predați bateriile/acumulatoarele uzate la centrul de desfacere sau unei firme specializate pentru aceasta. Demontați bateriile/acumulatoarele înainte de predarea mașinii la fier vechi.

i Indicație

Aveți în vedere intervalele de control și de întreținere din manualul motorului. În funcție de model aparatul dvs. este dotat cu un indicator electronic de întreținere (figura 13). Acordați atenție indicatorului de întreținere, suplimentar față de instrucțiunile de întreținere scrise. Deservirea precum și alte informații le găsiți în instrucțiunea separată de deservire, care este anexată indicatorului de întreținere.

Înainte de fiecare utilizare

■ Verificați nivelul uleiului, iar în caz de nevoie adăugați ulei.
■ Verificați dacă legăturile prin înșurubare sunt fixe, în caz de nevoie strângeti-le.
■ Verificați dispozitivele de siguranță.
- Îndepărtați corpurile străine și murdăriile din compartimentul bateriei de la motor cu cărpa și peria.

Controlați punctul de angrenare al ambreiajului:

(numai la aparatele cu roți motrice)

– Aparatul cu motorul pornit și dispozitivul de angrenare decuplat nu are voie să se deplaseze înainte.
– Aparatul cu motorul pornit și dispozitivul de angrenare cuplat, trebuie să se deplaseze înainte.

Figura 15

În funcție de execuție actionarea prin tracțiune Bowden a roții poate fi reglată prin comutarea introducerii din gaura de fixare A în B.

i Indicație

Numai dacă este necesar, în cazul în care din cauza uzurii viteza se reduce tot mai mult după ce etrierul de acționare al roții este apăsat complet.

După primele 2–5 ore de funcționare

■ Schimbați uleiul, vezi „Instrucțiunile de utilizare pentru motor”.

După fiecare cosire sau când este necesar

■ Încărcați bateria.

O dată pe sezon

■ Schimbați uleiul, vezi „Instrucțiunile de utilizare pentru motor”.
■ Ungeti articulatiile și arcul de torsiune al clapetei de evacuare.
■ La sfârșitul sezonului lăsatți utilajul să fie verificat într-un atelier de specialitate.
■ Dați accumulatorul și aparatul de încărcare la verificare regulată (cel puțin 1x pe an) la un atelier de specialitate.

Curățarea aparatului

Atentie

Curățați aparatul după fiecare utilizare. Un aparat necurățat poate avea ca urmare defecte de material sau de funcționare.

Nu folosiți curățitoare de înaltă pre- siune pentru curățare.

Curățarea suportului de retenție (numai la aparate cu suport de retenție)

Cel mai simplu este să efectuați curățarea imediat după ce ați cosit.

■ Demontați suportul de retenție pentru iarbă și goliți-l.
■ Suportul de retenție se poate spăla sub un jet puternic de apă (cu furtunul de apă pentru grădină).
Înainte de o nouă utilizare lăsați suportul de retenție să se usuce bine.

Curățarea cositoarei

⚠️ Pericol

În timpul efectuării de lucrări la dispozitivul de tăiere vă puteți accidenta. Pentru a vă proteja, purtați mânuși de protectie.

Atentie

Pentru a evita defectarea motorului prin scurgeri de ulei sau de combustibil, înclinați aparatul întot-deauna astfel încât bujia să fie îndreptată în sus.

Nu stropiți aparatul cu apă, deoarece părțile electrice se pot deterioara.

Protejați accumulatorul și aparatul de încărcare de umiditate.

Pe cât posibil, curățați aparatul imediat după ce ați cosit.

Curățați compartimentul bateriei la motor

- Îndepărtați corpurile străine și murdăriile din compartimentul bateriei de la motor cu cărpa și peria.

Aparate fără sistem de spălare a capacului:

■ Curățați incinta de tăiere și clapeta de evacuare cu o perie, o măturice sau o cârpă.
■ Aşezati aparatul pe roți și îndepărtati toate resturile de iarbă și murdărie vizibile.

Aparate cu sistem de spălare a capacului:

Figura 14

Cositoarele de iarbă cu sistem de spălare a capacului sunt dotate cu un racord de apă. Cu acesta pot fi spălate resturile de iarbă de pe partea de jos a capacului cositoarei și pot fi evitate depunerile de chimicale corozive. După cosire se va proceda după cum urmează:

■ Aşezati aparatul pe o suprafață plană fără grohotiș, pietre s.a.m.d.

i Indicație

Canalul de evacuare nu trebuie îndreptat spre case, garaje și altele asemănătoare.

■ Montați un adaptor de furtun obișnuit din comerț (opțional în volumul de livrare) pe un furtun de apă și racordați-l la racordul de apă al capacului cositoarei.
■ Deschideti apa.
■ Porniți motorul și lăsați-l să meargă câteva minute.
■ Opriți motorul și îndepărtați furtunul de apă de aparat.

După terminarea procesului de curățare:

■ Porniți motorul și lasați-l să meargă câteva minute, pentru a usca partea de jos a capacului cositoarei.
■ Opriti motorul.

Depozitarea

Pericol

De explozie și de incendiu.

Nu depozitați niciodată aparatul cu rezervorul alimentat cu combustibil (benzină) în încăperi unde vaporii de combustibil pot veni în contact cu foc deschis sau scântei.

Atenție

Defecțiuni de material la aparat.

• Depozitați aparatul (cu motorul răcit) numai în încăperi curate și uscate.
  – În cazul unei depozitări mai înde- lungate, de ex. pe timpul iernii, feriți aparatul de îngheț.
• Depozitați acumulatorul și aparatul de încărcare într-un loc răcoros și uscat.
  – Protejati accumulatorul și aparatul de încărcare de umiditate, ploaie, zăpadă sau înghet.

După sezonul de vară sau în cazul depozitării pe mai mult de o lună:

■ Scoateți combustibilul (numai în aer liber) și opriți motorul, conform descrierii din manualul motorului.

Atentie

Nu goliți rezervorul de combustibil în încăperi închise.

■ Curățați aparatul și suportul de retenție pentru iarbă.

■ Pentru a proteja aparatul contra ruginii, ștergeți piesele metalice cu o cârpă muiată în ulei (fără conținut de rășini) sau utilizați un spray cu ulei.
■ Încărcați accumulatorul.

Condiții de garanție

În fiecare țară sunt valabile condi- țiile de garanție editate de socie- tatea noastră sau de către import- tator. Noi înlăturăm gratuit defecțiuni ale utilajului dumnea- voastră în cadrul perioadei de garanție în măsura în care cauza defecțiunii este o defecțiune de material sau o greșeală de fabri- cație. În caz de garanție vă rugăm să vă adresați distribuitorului dum- neavoastră sau celei mai apropiate sucursale.

Informații referitoare la motor

Producătorul motorului răspunde pentru toate problemele referitoare la motor privind capacitatea, măsurarea capacității, datele tehnice, garanție și service. Alte informații le găsiți în manualul deținătorului/utilizatorului livrat separat de către producătorul motorului.

Îndrumar de depanare

Deseori defectiunile cositoarei au cauze minore, pe care se recommandă să le cunoașteți și care parțial pot fi remediate de dumnea-voastră. Dacă nu sunteți siguri, solicitați sprijinul centrului de desfacere.

Problema Cauza posibilă/cauzele posibile Remediere

Motorul nu pornește. Motorul nu pornește. Maneta de acceleratie nu este în poziție
	corectă. Treceți maneta de acceleratie pe poziția I sau CHOKE (dacă motorul este rece).
	Treceți maneta de acceleratie pe poziția /max. sau START (dacă motorul este cald).
Cositoarea se află în iarbă înaltă.	Deplasați cositoarea pe o suprafață cu iarbă scurtă.
În rezervor nu mai este carburant.	Umpleți rezervorul cu combustibil proaspăt și curat.
Fișa bujiilor nu a fost introdusă. Montați fișa bujiei.
Combustibilul este vechi sau murdar.	Goliți rezervorul și umpleți-l cu combustibil nou.
Filtrul de aer este murdar. Curățați filtrul de aer.
Acumulatorul nu este poziționat corect	Asezați acumulatotul corect în compartimentul bateriei și lăsați-l să se fixeze.
Bateria descărcată încărcați acumulatorul cu aparatul din dotare.
Cablul este defect. Verificați integritatea cablului electric.
Acumulatorul este defect. Dați acumulatorul la verificat într-un atelier de specialitate.
Zgomote neobișnuite (cloncănit, zdrăngănit, clămpănit).	Şuruburi, piulițe sau alte elemente de fixare nu sunt bine strânse. Fixați componentele în cauză. Dacă zgomotele continuă, adresați-vă unei unități specializate. Se consultă atelierul de specialitate.

Problema Cauza posibilă/cauzele posibile Remediere

Zdruncinături, vibrații.	Cuțitul este desprins.	Solicitați strângerea șurubului cuțitelor la o unitate specializată.
	Cuțitele sunt deteriorate. Solicitați schimbarea cuțitelor la o unitate specializată.
	Cuțitele nu sunt bine echilibrate.	Solicitați echilibrarea sau schimbarea cuțitelor la o unitate specializată.
	Motorul nu este bine fixat.	Solicitați fixarea motorului la o unitate specializată.
Tăietură necurată sau turația scade.	larba este prea înaltă. Reglați o înălțime de tăiere mai mare; eventual cosiți de două ori.
Rămâne iarbă pe jos sau colectorul de iarbă nu se umple.	larba este prea umedă. Lăsați gazonul să se usuce.
	Sistemul de evacuare este înfundat.	Opriți motorul, desfundați sistemul de evacuare.
	Cuțitele sunt tocite. Solicitați schimbarea sau ascuțirea cuțitelor la o unitate specializată.
	Puterea motorului este prea mică.	Cosiți mai des, reglați înălțimea de tăiere mai mare.
	Suportul de retenție este plin.	Opriți motorul, goliți suportul de retenție.
	Suportul de retenție este înfundat.	Opriți motorul, desfundați fantele suportului de retenție.
Sistemul de antrenare a roților nu funcționează.	Cureaua trapezoidală este ruptă sau angrenajul de transmisie este defect.	Solicitați înlocuirea pieselor deteriorate la o unitate specializată.
	Cablul de tracțiune/cablul Bowden este rupt.	Solicitați înlocuirea pieselor deteriorate la o unitate specializată.

Kazalo

Za vašo varnost ..... 175

Montaža 177

Upravljanje 177

Nasveti za nego trate ..... 180

Transport 180
