BRUKSANVISNING A 460 A SP HW IS Wolf Garten

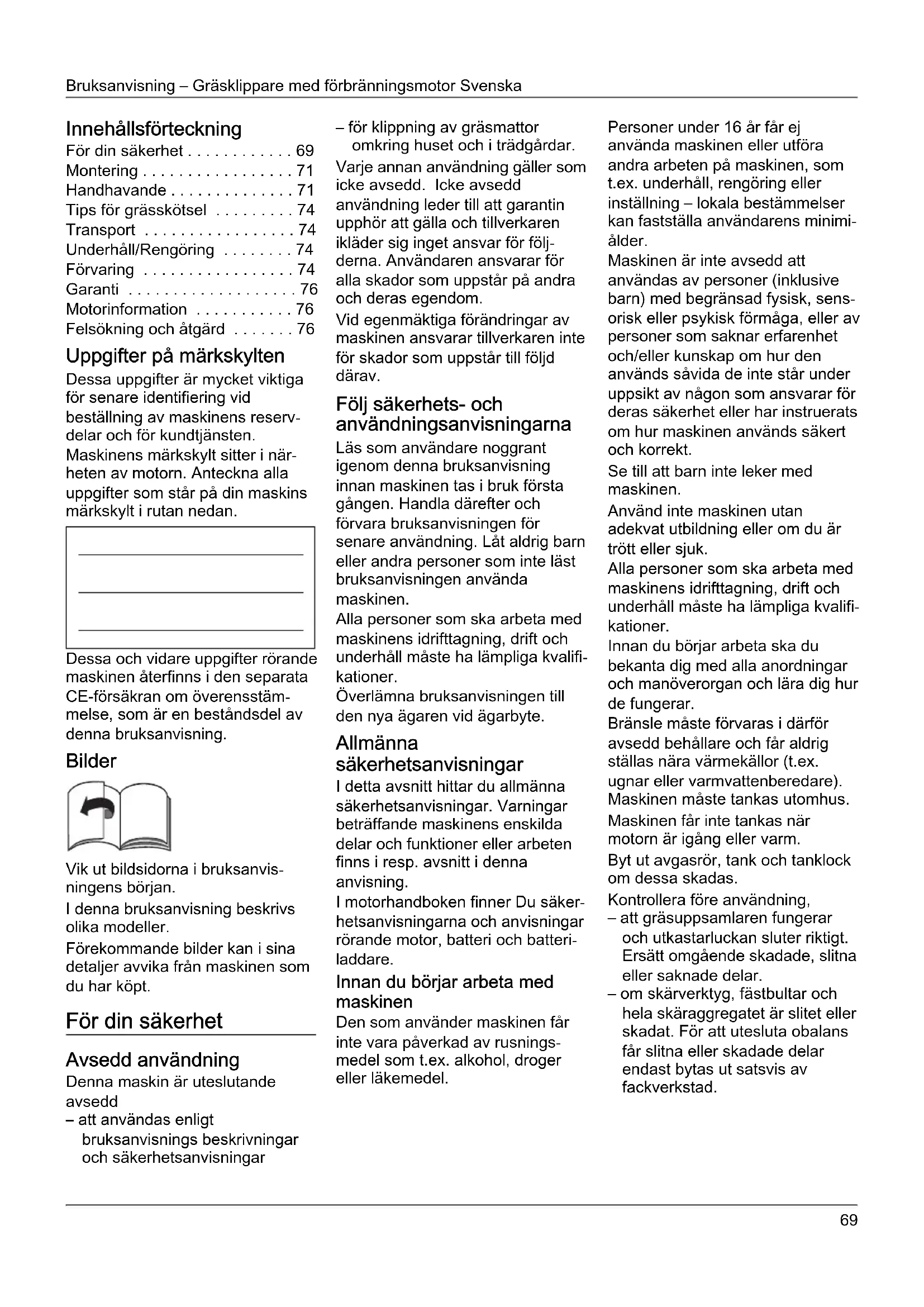

Innehållsförteckning

För din säkerhet 69

Montering 71

Handhavande 71

Tips för grässkötsel ..... 74

Transport 74

Underhåll/Rengöring ..... 74

Förvaring 74

Garanti 76

Motorinformation 76

Felsökning och åtgärd ..... 76

Uppgifter på märkskylten

Dessa uppgifter är mycket viktiga för senare identifiering vid beställning av maskinens reservdelar och för kundtjänsten.

Maskinens märkskylt sitter i närheten av motorn. Anteckna alla uppgifter som står på din maskins märkskylt i rutan nedan.

Dessa och vidare uppgifter rörande maskinen återfinns i den separata CE-försäkran om överensstämmelse, som är en beståndsdel av denna bruksanvisning.

Bilder

Vik ut bildsidorna i bruksanvisningens början.

I denna bruksanvisning beskrivs olika modeller.

Förekommande bilder kan i sina detaljer avvika från maskinen som du har köpt.

För din säkerhet

Avsedd användning

Denna maskin är uteslutande avsedd

– att användas enligt bruksanvisnings beskrivningar och säkerhetsanvisningar

– för klippning av gräsmattor omkring huset och i trädgårdar.

Varje annan användning gäller som icke avsedd. Icke avsedd användning leder till att garantin upphör att gälla och tillverkaren ikläder sig inget ansvar för följderna. Användaren ansvarar för alla skador som uppstår på andra och deras egendom.

Vid egenmäktiga förändringar av maskinen ansvarar tillverkaren inte för skador som uppstår till följd därav.

Följ säkerhets- och användningsanvisningarna

Läs som användare noggrant igenom denna bruksanvisning innan maskinen tas i bruk första gången. Handla därefter och förvara bruksanvisningen för senare användning. Låt aldrig barn eller andra personer som inte läst bruksanvisningen använda maskinen.

Alla personer som ska arbeta med maskinens idrifttagning, drift och underhåll måste ha lämpliga kvalifikationer.

Överlämna bruksanvisningen till den nya ägaren vid ägarbyte.

Allmänna säkerhetsanvisningar

I detta avsnitt hittar du allmänna säkerhetsanvisningar. Varningar beträffande maskinens enskilda delar och funktioner eller arbeten finns i resp. avsnitt i denna anvisning.

I motorhandboken finner Du säkerhetsanvisningarna och anvisningar rörande motor, batteri och batteriladdare.

Innan du börjar arbeta med maskinen

Den som använder maskinen får inte vara påverkad av rusningsmedel som t.ex. alkohol, droger eller läkemedel.

Personer under 16 år får ej använda maskinen eller utföra andra arbeten på maskinen, som t.ex. underhåll, rengöring eller inställning – lokala bestämmelser kan fastställa användarens minimiålder.

Maskinen är inte avsedd att användas av personer (inklusive barn) med begränsad fysisk, sensorisk eller psykisk förmåga, eller av personer som saknar erfarenhet och/eller kunskap om hur den används såvida de inte står under uppsikt av någon som ansvarar för deras säkerhet eller har instruerats om hur maskinen används säkert och korrekt.

Se till att barn inte leker med maskinen.

Använd inte maskinen utan adekvat utbildning eller om du är trött eller sjuk.

Alla personer som ska arbeta med maskinens idrifttagning, drift och underhåll måste ha lämpliga kvalifikationer.

Innan du börjar arbeta ska du bekanta dig med alla anordningar och manöverorgan och lära dig hur de fungerar.

Bränsle måste förvaras i därför avsedd behållare och får aldrig ställas nära värmekällor (t.ex.

ugnar eller varmvattenberedare).

Maskinen måste tankas utomhus.

Maskinen får inte tankas när motorn är igång eller varm.

Byt ut avgasrör, tank och tanklock om dessa skadas.

Kontrollera före användning,

– att gräsuppsamlaren fungerar och utkastarluckan sluter riktigt. Ersätt omgående skadade, slitna eller saknade delar.

– om skärverktyg, fästbultar och hela skäraggregatet är slitet eller skadat. För att utesluta obalans får slitna eller skadade delar endast bytas ut satsvis av fackverkstad.

Den medlevererade laddaren är uteslutande avsedd för att ladda batteriet i maskinen. Batteriet får endast laddas med denna laddare.

Reservdelar och tillbehör måste uppfylla tillverkarens fastställda krav.

Använd därför endast originalreservdelar/-tillbehörsdelar eller reservdelar/tillbehörsdelar som godkänts av tillverkaren. Beakta alltid medföljande monteringsanvisningar vid byte av delar.

Användning av reservdelar eller tillbehör som tillverkaren inte har godkänt kan utgöra en betydande säkerhetsrisk.

Reparationer får uteslutande utföras av kvalificerad fackman eller i en fackverkstad.

Utför alla underhållsarbeten enligt schema så att maskinen alltid är säker att använda.

Under arbetet med maskinen

Vid arbeten med eller på maskinen måste du bära lämplig arbets- klädsel, som t.ex.:

- Säkerhetsskor

- långbyxor

- åtsittande kläder

- Hörselskydd

- Skyddsglasögon

Att bära personlig skyddsutrustning minskar risken för skador.

Undvik att bära lösa kläder eller kläder med hängande snören eller remmar.

Om du arbetar utan hörselskydd kan det leda till hörselnedsättning.

Ta raster även om du använder hörselskydd för att skona hörseln.

Alla säkerhetsanordningar måste alltid vara komplett monterade på maskinen och vara i felfritt skick.

Säkerhetsanordningar får inte förändras.

Maskinen får bara användas när den är i sådant tekniskt skick som föreskrivs av tillverkaren och som den var i vid leveransen.

Ändra inte motorinställningarna som har förinställts på fabriken.

Undvik öppen eld, gnistbildning och rök inte.

Information om vibration:

Vibration kan orsaka nervskador och försämra blodcirkulationen i händer och armar.

– Klä dig varmt om du arbetar i kallt väder och håll händerna varma och torra.
- Ta raster.
– Om du märker att huden på fingrar och händer domnar, gör ont eller blir vit ska du sluta arbeta med maskinen och uppsöka läkare vid behov.

Före alla arbeten på maskinen

Följande åtgärder måste vidtas före alla arbeten på maskinen (t.ex. underhåll och inställning) och transport (t.ex. lyfta eller bära) som skydd mot skador:

• stäng av motorn,
  – dra ut startnyckeln (såvida sådan finns).
  – vänta tills alla rörliga delar står helt stilla och motorn har svalnat.
  – dra av tändstiftskontakten på motorn för att förhindra att motorn startar oavsiktligt,
• avlägsna motorns startbatteri,
  – följ motorhandbokens säkerhetsanvisningar.

När du har slutat arbeta med maskinen

Lämna aldrig maskinen utan att stänga av motorn och dra ut startnyckeln (sävida sådan finns).

Säkerhetsanordningar

Bild 1

Använd aldrig maskinen med ska- dade eller omonterade säkerhets- anordningar.

Säkerhetsbygel (1)

Säkerhetsbygeln är till för din säkerhet för att kunna stänga av motorn och skärredskapet i nödfall.

Dess funktion får ej kringgås.

Utkastlucka (2) eller stötskydd (3)

Utkastarluckan/stötskyddet skyddar mot skador genom klipp-aggregat eller utslungade fasta föremål. Maskinen får endast användas med utkastarlucka eller stötskydd.

Symboler på maskinen

Det sitter klistermärken med olika symboler på maskinen. Symbolerna förklaras nedan:

OBS! Läs bruksanvisningen före innan du börjar använda maskinen!

Håll andra personer borta från det farliga området!

Stäng av motorn och dra ut startnyckeln före alla arbeten på maskinen och innan du lämnar den.

Beakta dessutom anvisningarna i avsnittet "För din säkerhet".

Dra alltid ut tändstiftskontakten innan du börjar arbeta på klipp-aggregatet!

Håll fingrar och fötter borta från skärverktygen! Stäng av maskinen och dra ut tändstiftskontakten innan du ska ställa in, rengöra eller kontrollera maskinen.

Risk för personskada – arbeta endast med monterat utkast.

Håll alltid dessa symboler på maskinen i ett läsbart tillstånd.

Symboler i bruksanvisningen

I denna bruksanvisning används symboler för att ange faror eller markera viktig information. Symbolförklaring:

⚠️ Fara

Anger risker som kan orsaka personskador i samband med det beskrivna arbetet.

⚠️ Observera!

Anger risker som kan orsaka maskinskador i samband med det beskrivna arbetet.

i Hänvisning

Anger viktig information och användartips.

Montering

Monteringen av maskinen visas på ett separat blad.

Kasseringsanvisning

Förpackningsmaterial, kasserade maskiner o.s.v. ska bortskaffas i enlighet med lokala bestämmelser.

Handhavande

Följ även motorhandbokens anvisningar.

! Fara

Personskada

- Personer – särskilt barn – eller djur får under klippning ej uppehålla sig inom maskinens arbetsområde. Risk för personskada genom utslungade stenar eller andra föremål.

Fall

– Kör inte maskinen fortare än att du själv hinner gå med den.

- Var särskilt försiktig när du klipper baklänges eller drar maskinen mot dig.

– Vid klippning på branta sluttningar kan maskinen välta och du kan komma till skada. Klipp alltid på tvären på sluttningar och aldrig uppåt/nedåt. Klipp inte i sluttningar som lutar mer än 20 %.

- Var särskilt försiktig när du byter körriktning och se till att du alltid står stadigt.

– Vid klippning i gränsområden uppstår risk för skador. Klippning i närheten av kanter, häckar eller på branta sluttningar är farligt. Laktta alltid föreskrivet säkerhetsavständ.

– När du klipper fuktigt gräs kan maskinen glida eftersom den får sämre grepp om underlaget och dra med dig i fallet. Klipp endast när gräset är torrt.

- Arbeta endast vid dagsljus eller med tillräcklig artificiell belysning.

Personskador

- Säkerhetsavståndet till det roterande verktyget motsvaras av styrstångens längd och måste alltid hållas.

- Användaren ska stå bakom styr - stången under arbete.

- För aldrig händer eller fötter mot eller under roterande delar.

– Använd inte maskinen om det är dåligt väder, exempelvis vid risk för regn eller åska.

- Använd endast maskinen under torra väderförhållanden.

– Håll maskinen borta från regn och väta. Maskinen kan glida på fuktigt gräs på grund av minskad markkontakt.

- Stäng av motorn och vänta tills skärredskapet står stilla:

- innan du lutar maskinen.

- innan du transporterar den över andra ytor än gräs.

- Stäng av motorn och för att förhindra oavsiktlig återstart: Dra ut startnyckeln (såvida sådan finns), avlägsna motorns startbatteri, låt motorn svalna och dra av tändstiftskontakten,

– innan du avlägsnar tilltäppningar och blockeringar från utkastet,

- före kontroll, rengöring och inställning av gräsklipparen eller arbeten på den,

– när du har kört på ett främmande föremål. Kontrollera om skada uppstått och uppsök fackverkstad vid behov;

- om maskinen börjar vibrera ovanligt starkt. Kontrollera maskinen genast.

– Lyft eller bär aldrig maskinen när motorn är igång.

- Kontrollera området där maskinen ska användas och ta bort alla föremål som kan fastna i maskinen och slungas ut ur den.

- Om ett främmande föremål (t.ex. en sten) träffas av skärredskapet eller om maskinen börjar vibrera på ett ovanligt sätt: Stäng genast av motorn. Låt en serviceverkstad undersöka maskinen avseende skador innan du använder maskinen igen.

- Stå aldrig framför gräsutkas - taröppningar vid gräsklippare med skäran.

Maskiner med gräsuppsamlare:

– Vid avtagning av gräsuppsamlaren kan användaren eller andra skadas av utslungat material. Töm aldrig gräsuppsamlaren när motorn är igång. Slå från maskinen.

Risk för kvävning genom kolmonoxid.

Förbränningsmotorn får endast vara igång utomhus.

Explosions- och brandrisk

– Bensinångor är explosiva och bensin är extremt brandfarligt.

– Fyll på bränslet innan motorn startas. Håll tanken stängd när motorn är igång eller om den fort farande är varm.

– Fyll bara på bränsle när motorn är frånslagen och avsvalnad. Undvik öppen eld, gnistbildning och rök inte. Maskinen måste tankas utomhus.

- Starta inte motorn om bränsle runnit över. Avlägsna maskinen från den bränsleförorenade ytan och vänta tills bränsleångorna har avdunstat.

– För att förebygga brandfara ska följande delar hållas fria från gräs och olja:

- Motor

- Avgasrör

- Batterier

- Bensintank

Risk för att snubbla

- Kör inte maskinen fortare än att du själv hinner gå med den.

Observera!

Skador på maskinen

- Stenar, grenar eller liknande föremål kan skada maskinen och dess funktion. Ta bort hårda föremål ur arbetsområdet före varje användning.

– Maskinen får bara användas när den är i felfritt skick. Se efter att maskinen är i felfritt skick före varje användning. Kontrollera särskilt att säkerhetsanordningar, manöverorgan och skruv förband är utan skador och sitter fast ordentligt. Byt ut defekta delar innan maskinen används.

• Använd aldrig ett batteri som är deformerat, defekt eller som fallit ner.
  – Batteriet och laddaren får ej utsättas för regn eller fuktighet.

i Användningstider

Följ nationella/kommunala föreskrifter för användningstider (fråga behörig myndighet vid behov).

i Positionsangivelser

Vid positionsangivelser på maskinen (t.ex. vänster, höger) utgår vi alltid från styrstången sett i maskinens arbetsriktning.

Innan maskinen tas i bruk första gången

■ Fyll därför på motorolja innan den tas i bruk första gången, se motorhandboken.

Batteriladdning

(maskiner med elektrisk startan-ordning)

Följ alla anvisningar och informationer rörande batteri och laddare i motorhandboken.

⚠️ Risk för frätning/förgiftning

I extrema fall måste man räkna med att vätska eller gas träder ut.

Risk för elektriska stötar

Kontrollera laddaren avseende yttre skador före varje användning. Använd aldrig en defekt laddare eller en som fallit ner.

Observera!

– Kontrollera att elnätets spänning och frekvens motsvarar data på laddarens märkskylt (220–230 V och 50 Hz).
- Skydda batteri och laddare mot fuktighet, regn, snö och frost.
- Ladda batteriet endast i välventi- lerade och torra rum.
– Dra ut laddarens nätkontakt när batteriet tagits ut.
- Stick aldrig in föremål i batteriets kontakter.

– Dra alltid ut laddarens nätkontakt före alla åtgärder på laddaren.
– Batteriet och laddaren får ej öppnas. Låt alla åtgärder på batteriet och laddaren utföras av en fackverkstad.

Bild 2

■ Ladda batteriet ca. 1 timme innan maskinen tas i bruk första gången. Använd endast den medlevererade laddaren.

i Hänvisning

I motorhandboken finner Du utförlig information om laddning och laddningsindikering.

i Skrotningsanvisning för laddaren

Föreskrifterna för hantering av elavfall gäller för laddaren. Beakta även gällande lokala föreskrifter.

Inställning före varje användning

Risk för personskada

Före alla arbeten på maskinen

• stäng av motorn,
• dra ut startnyckeln (såvida sådan finns),
• vänta tills alla rörliga delar står helt stilla och motorn har svalnat,
  – dra av tändstiftskontakten på motorn för att förhindra att motorn startar oavsiktligt,
  – Avlägsna motorns startbatteri.

Hänga fast gräsuppsamlaren (endast vid maskiner med gräsuppsamlare)

Bild 11

■ Lyft upp utkastarluckan och häng fast gräsuppsamlaren.

Klipphöjdsinställning

Observera!

Ställ på ojämn mark in klipphöjden så, att skärkniven aldrig kommer i kontakt med jorden.

Bild 3 och 4

Ställ in önskad klipphöjd.

Inställningsmöjlighet (beroende på modell) från ca 3 cm till max 9 cm.

i Hänvisning

Ställ in alla hjul på samma höjd hos maskiner med separat hjulin- ställning.

Modell A – bild 3:

■ Dra i lasken och låt den snäppa fast i önskat läge.

Modell B – bild 4:

■ För spaken för central höjdinställing framåt eller bakåt och låt den snäppa fast i önskat läge.

Tanka och kontrollera oljenivå

■ Tanka blyfri bensin (se motorhandboken).
■ Fyll bränsletanken högst 2 cm under påfyllningsrörets underkant.
■ Stäng bränsletanken ordentligt.
■ Kontrollera oljenivån, fyll på vid behov (se motorhandboken).

Rengör batterifacket vid motorn

- Avlägsna främmande föremål och smuts på batterifacket med lapp och borste.

Starta motorn

Bild 5

⚠️ Fara

För att förhindra skador,

– starta inte motorn när du står framför utkastet;
– Håll händer och fötter på avständ från klippaggregatet;
– håll alltid händer, fötter och andra kroppsdelar på avständ från rote rande delar och håll dig alltid på avständ från utkastet; Håll alltid avständ till utkastet.

Koppla från alla klippverktyg och drivanordningar innan motorn startas.

Luta inte maskinen vid start. Ställ maskinen på en jämn yta med så kort eller så lite gräs som möjligt.

i Motoranvisningar

– Följ motorhandbokens information.
– Vissa modeller har ingen gasspak, varvtalet ställs in automatiskt. Motorn går alltid med optimalt varvtal.

■ För in batteriet i batterifacket vid motorn tills det snäpper fast – bild 5A.
- Öppna bensinkranen (såvida sådan finns).
■ Ställ gasspaken (såvida sådan finns) på /max – bild 5B.
■ Stå bakom maskinen – tryck på säkerhetsbygeln och håll den nertryckt – bild 5C.
■ Vrid startnyckeln på styrhandtaget tills motorn startar (startförsök max 5 sekunder, vänta minst 1 minut före nästa startförsök) – bild 5C.

När motorn är igång:

■ Ställ gasspaken (såvida sådan finns) mellan /max och /min för att varmköra motorn under kort tid.
■ Ställ vid klippning gasspaken (såvida sådan finns) på full gas.

i Hänvisning

Se motorhandboken för mer information om motorn.

Stanna motorn

Bild 7

■ Ställ gasspaken (såvida sådan finns) på läge /min.
■ Släpp säkerhetsbygeln. Motorn och klippverktyget stannar efter kort tid.

Arbeta med maskinen

Till-/frånkoppling av hjuldrift (endast hos maskiner med hjuldrift) Bild 6

Tillkoppling

■ Tryck hjuldriftens bygel (2) och säkerhetsbygeln (1) framåt. Ju längre fram desto snabbare kör maskinen.

Frånkoppling

■ Dra hjuldriftens bygel (2) och säkerhetsbygeln (1) bakåt så långt det går.

i Hänvisning

Beroende på konstruktionen kan det när maskinen dras bakåt hända att bakhjulens motständ höjs.

Därvid handlar det inte om ett maskinfel, utan det beror på tekniska egenskaper.

Åtgärd (beroende på modell): Åtgärd: Kör maskinen till att börja med något framåt utan åtdragen bygel och dra den därefter bakåt.

Ta av och tömma gräsuppsamlaren

(hos maskiner med gräsuppsamlare)

Bild 11

När avklippt material blir liggande kvar på marken eller påfyllningsindikeringen (tillval, bild 12) visar att korgen är full:

■ Släpp säkerhetsbygeln och vänta tills motorn står stilla.
■ Lyft upp utkastarluckan och ta av gräsuppsamlaren.
■ Töm innehållet.

Arbeta utan gräsuppsamlaren

Om du tar av gräsuppsamlaren fälls utkastarluckan ner. Vid klippning utan gräsuppsamlare kastas det klippta gräset ut direkt nedåt.

Omsällning till bioklipp

(hos maskiner med bioklipptill- behör)

Maskiner med bakutkast:

Bild 8A

■ Lyft upp utkastarluckan.
■ Ta av gräsuppsamlaren.
■ Sätt i bioklippkilen (beroende på modell).
■ Släpp ner utkastarluckan.

i Hänvisning

Modeller med inbyggd bioklippfunktion behöver ingen separat bioklippkil – denna funktion övertas av en speciell konstruerad baklucka (bild 8B).

Omsällning av maskinerna till sidutkast

(beroende på utförande)

■ Såvida sådan finns: Ta av gräsuppsamlaren och sänk bakutkastluckan.
■ Lyft upp stötskydd/bioklippklaff och montera sidutkastet (bild 9).

När arbetet är färdigt

■ dra ut startnyckeln (såvida sådan finns).
■ Vänta tills alla rörliga delar står helt stilla och motorn har svalnat.
■ Stäng bensinkranen (om sådan finns – se motorhandboken).
■ Dra av motorns tändstiftskontakt.
■ Töm gräsuppsamlaren.
■ Avlägsna motorns startbatteri – Bild 16.
■ Ladda batteriet vid behov. Bild 17

Tryck på knappen (1) på batteriet för att kontrollera laddningskapaciteten. Lysdioderna (2) visar den aktuella laddningskapaciteten. Ladda omgående batteriet om en lysdiod blinkar.

i Hänvisning

Om maskinen ska ställas in i ett stängt utrymme måste motorn vara kall.

Tips för grässkötsel

Här är några tips om hur gräs- mattan ska skötas för att den ska frodas och växa jämnt.

Klippning

En gräsmatta består av olika grässorter. Om du klipper ofta växer mest grässorter med starka rötter som bildar en tät gräsmatta. Om du klipper sällan växer mest långa grässorter och vilda örter (t.ex. klöver, tusensköna).

Gräsmattans normalhöjd är ca 4–5 cm. Klipp endast ^1/_3 av den sammanlagda höjden, alltså vid 7–8 cm längd till normalhöjd.

Gräsmattan ska helst inte klippas kortare än 4 cm, eftersom den i annat fall kan ta skada vid torka.

Om gräset har blivit högt (t.ex.efter semestern) klipper du ner det till normalhöjden i etapper. Klipp alltid i något överlappande banor.

Bioklippning (med tillbehör)

Gräset klipps i små bitar (ca 1 cm) och får ligga kvar på gräsmattan. På så sätt tillförs gräsmattan många näringsämnen.

För optimalt resultat måste gräsmattan alltid klippas kort, se även punkt "Klippning".

Följ följande anvisningar för mulchning:

• Klipp inte vått gräs.
• Klipp aldrig av mer än max 2 cm av den sammanlagda gräslängden.
• Kör långsamt.
  – Kör med max motorvarvtal.
  – Rengör klippaggregatet regelbundet.

Transport

Korta sträckor för hand

! Fara

Föremål kan gripas och slungas ivåg av det roterande klippaggrega tet och på så sätt förorsaka skada. Stäng av motorn innan maskinen transporteras över andra ytor än gräs.

Med fordon

! Fara

Stäng av motorn och låt den svalna före varje transport. Dra av tändstiftskontakten.

Transportera inte maskinen i lutat läge.

Säkra maskinen noggrant vid transport på eller i ett fordon så att den inte börjar glida oavsiktligt. Maskinen får endast transporteras med tom bränsletank! Tanklocket måste vara ordentligt stängt.

Maskiner med hopfällbar styrstång: Bild 10

- Spara plats genom att fälla ihop styrstången.

Underhåll/Rengöring

Fara

Följande åtgärder måste vidtas före alla arbeten på maskinen som skydd mot personskador:

• stäng av motorn,
• dra ut startnyckeln (såvida sådan finns),
  – vänta tills alla rörliga delar står helt stilla och motorn har svalnat.
  – dra av tändstiftskontakten på motorn för att förhindra att motorn startar oavsiktligt,
• avlägsna motorns startbatteri,
• följ motorhandbokens säkerhets-anvisningar.

Fara

Som skydd mot skador av klippaggregatet ska alla åtgärder som byte eller slipning av kniven endast utföras av fackverkstad (specialverktyg nödvändiga).

⚠️ Observera!

För att motorn inte ska ta skada av bränsle eller olja ska maskinen alltid lutas så, att tändstiftet är riktat uppåt.

i Hänvisning

En maskin som underhålls regelbundet håller längre och kan användas utan att störningar inträffar. Om maskinens underhåll är bristfälligt kan brister som äventyrar säkerheten uppstå.

Underhåll

⚠️ Observera!

Följ motorhandbokens underhållsföreskrifter. Låt en serviceverkstad kontrollera och underhålla maskinen när säsongen är över.

Reparationer får endast utföras av fackverkstad.

Observera!

Motorolja är miljöfarlig.

Vid oljebyte lämna in förbrukad olja till en insamlingsställe för spilloja eller en avfallshanteringsföretag.

Batterier är miljöfarliga.

Förbrukade batterier får ej kastas i hushållssoporna. Lämna in förbrukade batterier till din försäljare eller en avfallhanteringsföretag. Demontera batteriet innan maskinen skrotas.

i Hänvisning

Följ motorhandbokens kontroll- och underhållsintervall.

Beroende på modell är maskinen utrustad med en elektronisk underhållsindikering (bild 13). Beakta dessa underhållsindikeringar förutom de skriftliga underhållsanvisningarna. Handhavande liksom vidare information framgår av underhållsindikeringens bifogade separata bruksanvisning.

Före varje drift

■ Kontrollera oljenivån och fyll på olja vid behov.
■ Kontrollera att skruvförbanden är riktigt åtdragna och dra åt dem vid behov.
■ Kontrollera säkerhetsanordningarna.
- Avlägsna främmande föremål och smuts på batterifacket vid motorn med lapp och borste.

Kontroll av

kopplingsingreppspunkt:

(endast hos maskiner med hjuldrift)

– När motorn är igång och hjuldrivningen fränkopplad får maskinen ej röra sig framåt.
– När motorn är igång och hjuldriften tillkopplad ska maskinen röra sig framåt.

Bild 15

■ Beroende på utförande kan bowdenvajern för hjuldriften justeras genom att flytta den från fästhål A till B.

i Hänvisning

Endast nödvändigt vid slitage om hastigheten avtar alltmer vid helt framättryckt bygel för hjuldriften.

Efter de 2-

5 första drifttimmarna

■ Byt olja, se bifogad motorhandbok.

Efter varje klippning eller vid behov

■ Ladda batteriet.

En gång per säsong

■ Byt olja, se bifogad motorhandbok.
■ Smörj alla ledpunkter och - vridfjädern på utkastarluckan.
■ Låt en fackverkstad se över och underhålla maskinen efter varje säsong.
- Låt en fackverkstad kontrollera batteri och laddare regelbundet (minst 1 gång om året).

Rengöring

Observera!

Rengör maskinen efter varje användning. Om du använder en smutsig maskin kan material- och funktionsskador uppstå.

Använd inte högtryckstvätt för ren-göring.

Rengöring av gräsuppsamlaren (endast vid maskiner med gräsuppsamlare)

Rengöring sker enklast direkt efter klippning.

■ Ta av gräsuppsamlaren och töm den.
- Gräsuppsamlaren kan rengöras med en kraftig vattenstråle (trädgårdsslang).
■ Låt gräsuppsamlaren torka ordentligt innan den används nästa gång.

Rengöring av gräsklipparen

! Fara

Vid arbeten på skärmekanismen kan du skada dig. Använd arbetshandskar för din skydd.

Observera!

För att motorn inte ska ta skada av bränsle eller olja ska maskinen all-tid lutas så, att tändstiftet är riktat uppåt.

Spola inte av maskinen med vatten eftersom det kan skada maskinens elektriska delar.

Skydda batteri och laddare mot fuk tighet.

Rengör helst maskinen direkt efter klippning.

Rengör batterifacket vid motorn

- Avlägsna främmande föremål och smuts på batterifacket vid motorn med lapp och borste.

Maskinen utan tvättsystem för klippdäcket:

■ Rengör skärkammaren och utkastarluckan med borste eller lapp.
■ Ställ maskinen på hjulen och avlägsna alla gräs- och smutsrester.

Maskiner med tvättsystem för klippdäcket:

Bild 14

Gräsklippare med tvättsystem för klippdäcket är utrustade med en vattenanslutning. Därmed kan gräsrester spolas av från klipp-däckets undersida och avlagringar av korroderande kemikalier förhindras. Gå tillväga på följande sätt när du klippt färdigt:

■ Ställ maskinen på en plan stenfri yta.

i Hänvisning

Utkastarschaktet får inte vara riktat mot hus, garage eller liknande.

■ Montera en gängse slangadapter (tillval i leveransen) på en vattenslang och anslut den till anslutningen på klippdäcket.
■ Öppna vattenkranen.
■ Starta motorn och låt den gå några minuter.
■ Stanna motorn och lossa vattenslangen på maskinen.

Efter rengöring:

■ Starta motorn och låt den gå några minuter för att torka klippdäckets undersida.
■ Stanna motorn.

Förvaring

Fara

Explosions- och brandfara.

Om det finns bränsle (bensin) i tan- ken får maskinen inte ställas i rum där bensinångor kan komma i kon- takt med öppen eld eller gnistor.

Observera!

Undvik maskinskada.

• Maskinen (med avsvalnad motor) ska förvaras i rena och torra utrymmen.
  – Vd längre förvaring, t.ex. under vintern, ska maskinen skyddas mot rost.
• Förvara batteri och laddare på en sval och torr plats.
• Skydda batteri och laddare mot fuktighet, regn, snö och frost.
  Efter säsongen, eller om maskinen inte ska användas i mer än en månad:
  ■ Tappa av bränslet i ett lämpligt kärl och hantera motorn enligt motorhandbokens beskrivning.

Observera!

Bränsle får endast tappas av utomhus.

■ Rengör maskinen och gräsuppsamlaren.
■ Torka av alla metalldelar med en inoljad lapp (hartsfri olja) eller spreja dem med olja för att skydda dem mot rost.
■ Ladda batteriet.

Garanti

För varje land gäller vår representants garantivillkor. Störningar på maskinen åtgärdas kostnadsfritt inom ramen för garantin om orsaken är material- eller tillverkningsfel. Kontakta återförsäljaren eller vår representant om du behöver utnyttja garantin.

Motorinformation

Motortillverkaren är ansvarig för alla eventuella motorproblem som rör effekt, effektmätning, tekniska specifikationer, garanti och service. Närmare information återfinns i motortillverkarens separat medföljande ägar-/användarhandbok.

Felsökning och åtgärder

Driftstörningar hos gräsklipparen har ofta enkla orsaker, som du bör känna till och delvis kan åtgärda själv. Om du är osäker är du välkommen att kontakta din återförsäljare som gärna hjälper dig.

Problem Möjlig(a) orsak(er) Åtgärd

Motorn startar inte. Gasspaken står fel. Ställ gasspaken på läge eller CHOKE (vid kall motor).

Problem Möjlig(a) orsak(er) Åtgärd

Gräset ligger kvar eller gräsuppsamlaren blir inte full.	Gräset är för vått. Låt gräsmattan torka.
	Utkast tilltäppt. Stäng av motorn, avlägsna tilltäppningen.
	Slöa knivar. Låt en fackverkstad byta eller slipa kniven.
	Otilräcklig motoreffekt. Klipp oftare, ställ in större klipphöjd.
	Gräsuppsamlaren är full. Stäng av motorn och töm gräsuppsamlaren.
	Gräsuppsamlaren är smutsig. Stäng av motorn och rengör luftöppningarna i gräsuppsamlaren.
Hjuldriften fungera inte. Kilremmen har gått av eller växel defekt.		Låt en fackverkstad byta ut de defekta delarna.

Indholdsfortegnelse

For din sikkerheds skyld .....78

Montering 80

Betjening 80

Optank aldrig maskinen, när motoren er i gang eller när den er varm.

- Løft eller bær aldrig maskinen, när motoren er i gang.

Tips for pleie av gressplenen .. 92

Transport 92

Gi betjeningsveiledningen videre til en eventuell ny eier av maskinen.

Fyll tanken opp kun ute i det fri. Fyll aldri på drivstoff när motoren er i gang eller er varm.

Monteringen av maskinen blir framstilt på et separat ark med bilder.

i Henvisninger om avskaffing

- Ved klipping av fuktig gress kan maskinen skli på grunn av redusert bakkekontakt, og du kan styrte. Klipp kun när gresset er tört.

i Henvisninger om skroting av ladeapparatet

Inn-/utkopling av hjuldriften (kun ved maskiner med hjuldrift) Bilde 6

Tips for pleie av gressplenen

Materialskader på maskinen.

- Rezervoar z gorivom

Nevarnost spotikanja

– Napravo premikajte s hitrostjo koraka.

Pozor!

Poškodbe na napravi

Et vältida vigastusi,
