| Technické vlastnosti | Sekačka na trávu Wolf Garten A 460 A SP HW IS, spalovací motor, šířka záběru 46 cm, čtyřfunkční systém sečení (tráva, mulčování, sběr, drcení) |
|---|---|
| Typ motoru | 4taktní benzínový motor, výkon 2,2 kW |
| Kapacita sběrného koše | 60 litrů |
| Výška sečení | Nastavitelná od 25 do 75 mm |
| Hmotnost | Přibližně 30 kg |
| Použití | Ideální pro středně velké zahrady, snadno ovladatelná díky širokým kolům |
| Údržba | Pravidelně kontrolujte motorový olej, čistěte sběrný koš po každém použití, ostřete nože podle potřeby |
| Bezpečnost | Vybavena bezpečnostním systémem pro okamžité zastavení motoru v případě potřeby |
| Obecné informace | Záruka 2 roky, dostupné náhradní díly, přiložen návod k použití |
Často kladené otázky - A 460 A SP HW IS Wolf Garten
Dotazy uživatelů ohledně A 460 A SP HW IS Wolf Garten
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka na trávu ve formátu PDF zdarma! Najděte svůj návod A 460 A SP HW IS - Wolf Garten a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. A 460 A SP HW IS značky Wolf Garten.

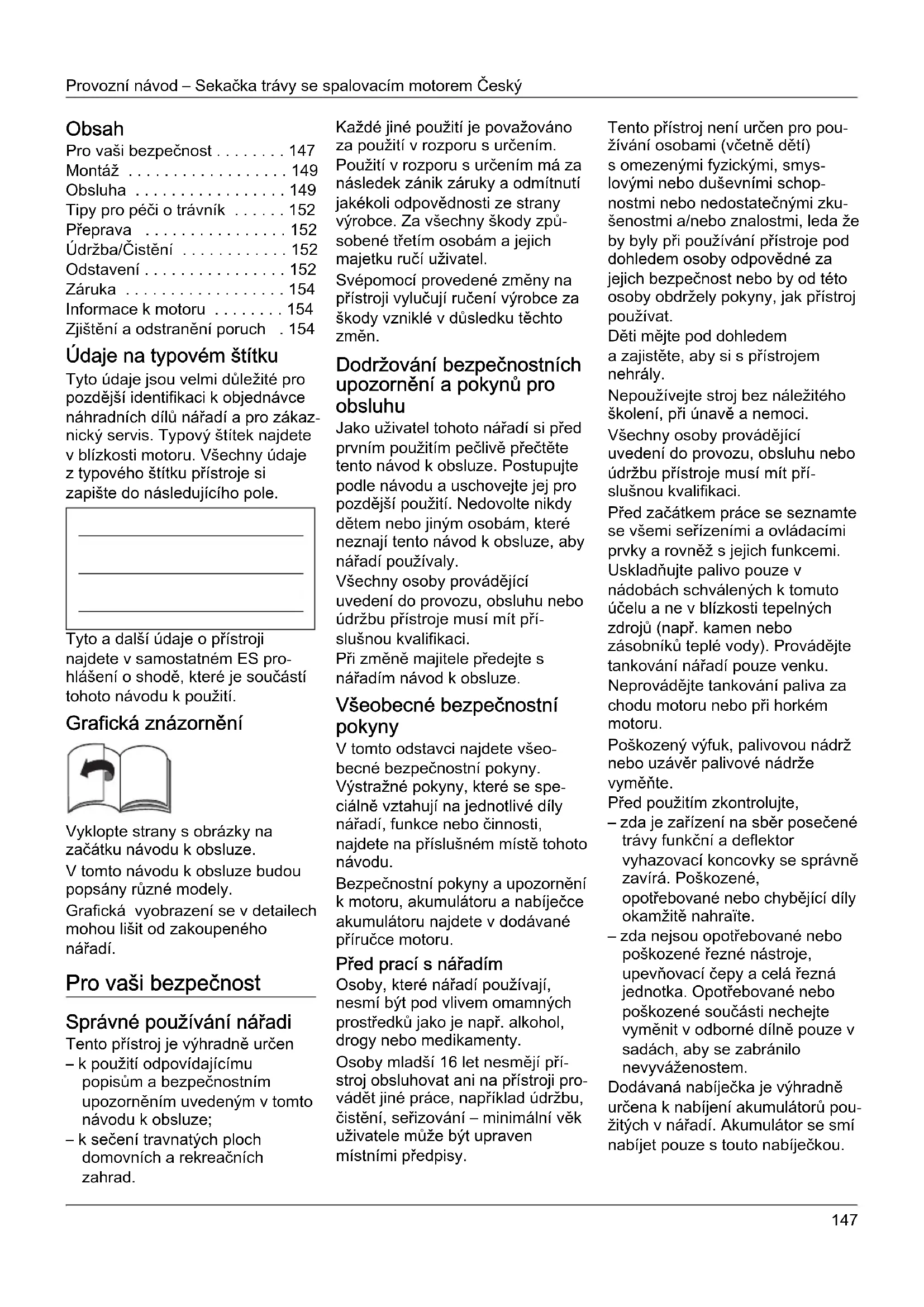

NÁVOD K OBSLUZE A 460 A SP HW IS Wolf Garten
(Originální návod k obsluze)
Slovensky 156
(Originálny návod na obsluhu)
Românește 165
(Instructiuni de functionare originale)
Slovensko 175
Pro vaši bezpečnost ..... 147
Montáž 149
Obsluha 149
Tipy pro péči o trávník ..... 152
Přeprava 152
Údržba/Čistění 152
Odstavení 152
Záruka 154
Informace k motoru ..... 154
Zjištění a odstranění poruch . 154
Údaje na typovém štítku
Tyto údaje jsou velmi důležité pro pozdější identifikaci k objednávce náhradních dílů nářadí a pro zákaznický servis. Typový štítek najdete v blízkosti motoru. Všechny údaje z typového štítku přístroje si zapište do následujícího pole.
Tyto a další údaje o přístroji najdete v samostatném ES prohlášení o shodě, které je součástí tohoto návodu k použití.
Grafická znázornění
Vyklopte strany s obrázky na začátku návodu k obsluze.
V tomto návodu k obsluze budou popsány různé modely.
Grafická vyobrazení se v detailech mohou lišit od zakoupeného nářadí.
Pro vaši bezpečnost
Správné používání nářadi
Tento přístroj je výhradně určen
– k použití odpovídajícímu popisům a bezpečnostním upozorněním uvedeným v tomto návodu k obsluze;
– k sečení travnatých ploch domovních a rekreačních zahrad.
Každé jiné použití je považováno za použití v rozporu s určením.
Použití v rozporu s určením má za následek zánik záruky a odmítnutí jakékoli odpovědnosti ze strany výrobce. Za všechny škody způsobené třetím osobám a jejich majetku ručí uživatel.
Svépomocí provedené změny na přístroji vylučují ručení výrobce za škody vzniklé v důsledku těchto změn.
Dodržování bezpečnostních upozornění a pokynů pro obsluhu
Jako uživatel tohoto nářadí si před prvním použitím pečlivě přečtěte tento návod k obsluze. Postupujte podle návodu a uschovejte jej pro pozdější použití. Nedovolte nikdy dětem nebo jiným osobám, které neznají tento návod k obsluze, aby nářadí používaly.
Všechny osoby provádějící uvedení do provozu, obsluhu nebo údržbu přístroje musí mít příslušnou kvalifikaci.
Při změně majitele předejte s nářadím návod k obsluze.
Všeobecné bezpečnostní pokyny
V tomto odstavci najdete všeobecné bezpečnostní pokyny. Výstražné pokyny, které se speciálně vztahují na jednotlivé díly nářadí, funkce nebo činnosti, najdete na příslušném místě tohoto návodu.
Bezpečnostní pokyny a upozornění k motoru, akumulátoru a nabíječce akumulátoru najdete v dodávané příručce motoru.
Před prací s nářadím
Osoby, které nářadí používají, nesmí být pod vlivem omamných prostředků jako je např. alkohol, drogy nebo medikamenty.
Osoby mladší 16 let nesmějí přístroj obsluhovat ani na přístroji provádět jiné práce, například údržbu, čistění, seřizování – minimální věk uživatele může být upraven místními předpisy.
Tento přístroj není určen pro používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a/nebo znalostmi, leda že by byly při používání přístroje pod dohledem osoby odpovědné za jejich bezpečnost nebo by od této osoby obdržely pokyny, jak přístroj používat.
Děti mějte pod dohledem a zajistěte, aby si s přístrojem nehrály.
Nepoužívejte stroj bez náležitého školení, při únavě a nemoci.
Všechny osoby provádějící uvedení do provozu, obsluhu nebo údržbu přístroje musí mít příslušnou kvalifikaci.
Před začátkem práce se seznamte se všemi seřízeními a ovládacími prvky a rovněž s jejich funkcemi. Uskladňujte palivo pouze v nádobách schválených k tomuto účelu a ne v blízkosti tepelných zdrojů (např. kamen nebo zásobníků teplé vody). Provádějte tankování nářadí pouze venku. Neprovádějte tankování paliva za chodu motoru nebo při horkém motoru.
Poškozený výfuk, palivovou nádrž nebo uzávěr palivové nádrže vyměňte.
Před použitím zkontrolujte,
– zda je zařízení na sběr posečené trávy funkční a deflektor
vyhazovací koncovky se správně zavírá. Poškozené,
opotřebované nebo chybějící díly okamžitě nahraíte.
– zda nejsou opotřebované nebo poškozené řezné nástroje, upevňovací čepy a celá řezná jednotka. Opotřebované nebo poškozené součásti nechejte vyměnit v odborné dílně pouze v sadách, aby se zabránilo nevyváženostem.
Dodávaná nabíječka je výhradně určena k nabíjení akumulátorů použitých v nářadí. Akumulátor se smí nabíjet pouze s touto nabíječkou.
Náhradní díly a příslušenství musí splňovat požadavky definované výrobcem.
Používejte proto jen originální náhradní díly a příslušenství nebo náhradní díly a příslušenství schválené výrobcem. Při výměně vždy dbejte dodaných pokynů pro montáž.
Používání výrobcem neschválených náhradních dílů nebo příslušenství může představovat značné bezpečnostní riziko.
Opravy nechávejte provádět výhradně kvalifikovaným odborníkem nebo ve specializovaném servisu.
Pro zajištění bezpečného provozního stavu stroje nechávejte údržbové práce provádět v určených termínech.
Během práce s nářadím
Při práci s nářadím nebo na nářadí musíte nosit odpovídající pracovní oděv, jako například:
- Ochrannou obuv,
– dlouhé kalhoty, - priléhající oděv,
- ochranu sluchu,
– Ochranné brýle.
Používání osobních ochranných prostředků snižuje riziko zranění.
Nenoste volné oděvy ani oděvy s volně visícími šňůrkami, řemínky a pásky.
Práce bez ochrany sluchu může vést ke ztrátě sluchu.
I při používání ochrany sluchu dělejte pro ochranu sluchu často přestávky.
Všechna bezpečnostní zařízení musí být vždy namontována na nářadí kompletně a v bezvadném stavu.
Neprovádějte na bezpečnostních zařízeních žádné změny.
Provozujte nářadí pouze v technickém stavu předepsaném a dodávaném výrobcem.
Neměňte nikdy výrobní nastavení motoru.
Nepoužívejte otevřený oheň, zabraňte tvorbě jisker, nekuřte.
Upozornění k vibracím:
Působení vibrací může způsobit poškození nervů a poruchy proudění krve v rukách a pažích.
– Při práci v chladu noste teplý oděv a udržujte ruce v teple a suchu.
– Dělejte přestávky.
– Pokud zjistíte, že necítíte
pokožku na Vašich prstech nebo
rukou nebo dochází k brnění,
bolesti nebo se pokožka
zabarvuje doběla, přestaňte
používat stroj a případně to
konzultujte s lékařem.
Před zahájením všech prací na tomto přístroji
Za účelem ochrany před poraněním před veškerými pracemi (např. prováděním údržby nebo nastavováním) a přepravou (např. zvedáním nebo přenášením) na tomto přístroji
- vypnete motor,
– vytáhněte klíček zapalování (je-li k dispozici),
– počkat, až dojde k úplnému klidovému stavu všech pohyblivých dílů a vychladnutí motoru,
– aby se zabránilo neúmyslnému nastartování motoru, vytáhnout na motoru koncovku zapalovací svíčky,
– vyjměte startovací akumulátor z motoru,
– dodržujte dodatečné bezpečnostní pokyny v příručce motoru.
Po práci s nářadím
Nikdy neopouštějte nářadí, aniž byste zastavili motor a nevytáhli klíček zapalování – je-li k dispozici.
Bezpečnostní zařízení
Obr. 1
⚠️ Nebezpečí
Nikdy nepoužívejte nářadí s poškozenými nebo demontovanými ochrannými bezpečnostními zařízeními.
Bezpečnostní třmen (1)
Bezpečnostní třmen slouží Vaší bezpečnosti, aby v nouzovém případě bylo možno okamžitě zastavit motor a žací ústrojí.
Nesmíte se pokoušet obejít jeho funkci.
Deflektor odhazovací koncovky (2) nebo protinárazová ochrana (3)
Deflektor odhazovací koncovky/ protinárazová ochrana Vás chrání před poraněním způsobeným žacím ústrojím nebo vymrštěnými pevnými předměty. Nářadí se smí provozovat pouze s deflek- torem odhazovací koncovky nebo protinárazovou ochranou.

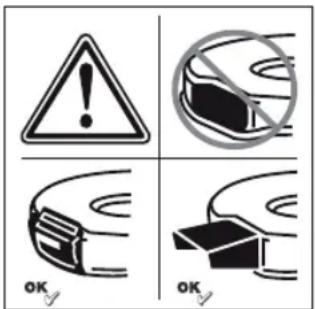

Symboly na nářadí
Na přístroji najdete různé symboly ve formě nálepek. Tyto symboly znamenají:
Pozor! Před uve- dením do provozu si přečtěte návod k obsluze!
Zamezte přístupu třetích osob do nebezpečného prostoru!
Před všemi pracemi na nářadí a než nářadí opustíte, zastavte motor a vytáhněte klíček zapalování. Dodržujte dodatečné pokyny v kapitole "Pro Vaši bezpečnost".
Před zahájením prací na žacích nástrojích stáhněte koncovku zapalovacího kabelu! Mějte prsty a nohy v dostatečné vzdálenosti od žacího ústrojí! Před seřizováním, čištěním nebo kontrolou nářadí vypněte motor a stáhněte koncovku zapalovacího kabelu.
Udržujte tyto symboly na nářadí vždy v čitelném stavu.
Symboly v tomto návodu
V tomto návodu používáme symboly, které zobrazují nebezpečí nebo označují důležitá upozornění. Vysvětlení symbolů:
⚠️ Nebezpečí
Upozornění na nebezpečí, která souvisejí s popsanou činností a při nichž hrozí nebezpečí ohrožení osob.
⚠️ Pozor!
Budete upozorněni na nebezpečí, která souvisejí s popsanou činností, která může způsobit poškození nářadí.
i Upozornění
Označuje důležité informace a tipy pro používání.
Montáž
Montáž nářadí bude zobrazena na obrázcích v samostatné příloze.
Pokyny pro likvidaci
Případné zbytky obalů, použité přístroje atd. zlikvidujte v souladu s místními předpisy.
Obsluha
Dodržte pokyny z příručky k motoru.
⚠️ Nebezpečí
Úraz
– Při sečení nesmí být nikdy v blízkosti nářadí osoby, děti nebo zvířata. Nebezpečí poranění prostřednictvím vymrštěných kamenů nebo jiných předmětů.
Upadnutí
– Ved'te nářadí pouze krokovým tempem.
– Bud'te zejména opatrní, když sečete pozpátku a nářadí táhnete k sobě.
–Pří sečení na příkrých svazích se rider může převrátit a můžete se zranit. Sečte napříč ke svahu, nikdy směrem nahoru a dolů. Nesečte na svazích se sklonem větším než 20 %.
– Buite zejména opatrní při změně směru jízdy a dbejte vždy na dobrý postoj.
– Při sečení v mezních oblastech hrozí nebezpečí poranění. Sečení v blízkosti okrajů, živých plotů nebo příkrých úbočí je nebezpečné. Při sečení dodržujte bezpečnou vzdálenost.
– Při sečení vlhké trávy může rider vlivem snížené přilnavosti k zemi dostat smyk a můžete spadnout. Sečte pouze tehdy, když je tráva suchá.
– Pracujte pouze za denního světla nebo při dobrém umělém osvětlení.
Poranění
– Dodržujte vždy bezpečný odstup k obíhajícímu nástroji, udaný vodicím madlem.
– Pracovní oblast obsluhy se během provozu nachází za vodicím madlem.
– Ruce a nohy nikdy nedávejte na ani pod rotující díly.
– Nepoužívejte nářadí při špatných povětrnostních podmínkách, např. při hrozícím dešti nebo bourage.
– Stroj používejte jen za suchého počasí.
– Přístroj chraňte před deštěm nebo vlhkem. Ve vlhké trávě může stroj kvůli snížené přilnavosti klouzat.
– Zastavte motor a počkejte až se zastaví řezný nástroj:
- než nářadí sklopíte,
- k přepravě přes jiné plochy než je tráva,
– Zastavte motor a zabraňte nastartování motoru nedopatřením: Vytáhněte klíček zapalování (je-li k dispozici), vyjměte startovací akumulátor z motoru, nechejte motor vychladnout a stáhněte koncovku zapalovací svíčky,
– dříve než odstraníte ucpání a blokování odhazovací koncovky,
– dříve než sekačku trávy přezkoušíte, vyčistíte, nastavíte nebo provedete práce na nářadí,
– bylo-li zasaženo cizí těleso.
Zkontrolujte sekačku trávy zda není poškozená a při poškození vyhledejte odbornou dílnu.
– začne-li nářadí neobvykle silně vibrovat: Okamžitě nářadí přezkoušejte.
– Nikdy nezvedejte nebo nepřenášejte nářadí s běžícím motorem.
– Zkontrolujte terén, na kterém bude nářadí nasazeno, a odstraňte všechny předměty, které mohou být zachyceny a odmrštěny.
– Bude-li cizí těleso (např. kámen) zasaženo žacím nástrojem nebo začne-li nářadí neobvykle vibrovat: Okamžitě zastavte motor. Před dalším provozem nechejte nářadí přezkoušet v odborné dílně na poškození.
– Při sečení srpem nikdy nestůjte před vyhazovacími otvory trávy.
Nářadí s lapačem trávy:
– Při sundání lapače trávy můžete být Vy nebo jiné osoby poraněny vymrštěným posekaným materiálem nebo cizími předměty. Nikdy nevyprazdňujte lapač trávy za chodu motoru. Vypněte nářadí.
Nebezpečí udušení oxidem uhelnatým
Nechejte spalovací motor běžet pouze venku.
Nebezpečí výbuchu a požáru
– Benzínové páry jsou výbušné a benzín je velmi hořlavý.
– Dříve než motor nastartujete, naplňte palivo. Za chodu motoru nebo při ještě horkém motoru mějte palivovou nádrž zavřenou.
– Palivo doplňujte pouze při zastaveném a vychladlém motoru. Nepoužívejte otevřený oheň, zabraňte tvorbě jisker, nekuřte. Provádějte tankování nářadí pouze venku.
– Pokud palivo přeteče, nestartujite motor. Odvezte nářadí z plochy znečistěné palivem a počkejte, až vyprchají palivové páry.
– Aby se zabránilo požáru, udržujte prosím následující díly bez trávy a unikajícího oleje:
- Motor
- Výfuk
– Baterie/akumulátory
– Palivovou nádrž.
Nebezpečí zakopnutí
- Ved'te nářadí pouze krokovým tempem.
Pozor!
Poškození nářadí
– Kameny, povalující se větve nebo podobné předměty mohou vést k poškození nářadí a jeho funkčnosti. Před každým nasazením odstraňte z pracovní oblasti pevné předměty.
– Provozujte nářadí jen v bez- vadném stavu. Proveděte před každým použitím vizuální kon- trolu. Zejména zkontrolujte z hle- diska poškození a dotažení bezpečnostní zařízení, ovládací prvky a šroubová spojení. Před provozováním poškozené díly vyměňte.
– Nikdy nepoužívejte akumulátor, který je zdeformovaný, který spadl nebo je poškozený.
– Nevystavujte akumulátor a nabí -ječku dešti nebo vlhkosti.
i Provozní doba
Dodržujte národní/komunální předpisy týkající se doby používání (případně se dotažte u příslušného úřadu).
i Poziční údaje
Při pozičních údajích na nářadí (např. vlevo, vpravo) vycházíme vždy z pohledu od vodicího madla ve směru práce nářadí.
Před prvním uvedením do provozu
Naplnění motorového oleje
Pozor!
Z přepravních důvodů bude nářadí dodáno bez motorového oleje.
■ Proto před prvním uvedením do provozu naplňte motorový olej, viz příručka motoru.
Nabíjení akumulátoru
(Nářadí s elektrickým startérem)
Dodržujte a říd'te se všemi pokyny a informacemi týkajícími se akumulátoru a nabíječky v příručce motoru.
⚠️ Nebezpečí poleptání/otravy
V extrémních případech se musí počítat s únikem kapalin nebo plynů.
⚠️ Nebezpečí úrazu elektrickým proudem
Před každým použitím zkontrolujte nabíječku na vnější poškození.
Nikdy nepoužívejte poškozenou nebo spadlou nabíječku.
Pozor!
– Přesvědčte se, že je sít' provozována s 220–230 V a 50 Hz podle údajů na typovém štítku nabíječky.
– Chraňte akumulátor a nabíječku před vlhkostí, deštěm, sněhem jakož i mrazem.
– Nabíjejte akumulátor pouze v dobře větraných a suchých místnostech.
– Po vyjmutí akumulátoru odpojte nabíječku od elektrické sítě.
– Nikdy nedávejte předměty na kontakty akumulátoru.
– Před veškerými pracemi na nabíječce ji odpojte od elektrické sítě.
– Neotvírejte akumulátor a nabíječku. Veškeré práce na akumulátoru a nabíječce nechejte provést v odborné dílně.
Obr. 2
■ Před prvním použitím nářadí nechejte akumulátor cca 1 hodinu nabíjet. Používejte pouze nabíječku obsaženou v rozsahu dodávky.
i Upozornění
Rozsáhlé informace týkající se nabíjecího procesu a ukazatele stavu nabití akumulátoru, naleznete v příručce motoru.
Pokyn pro likvidaci nabíječky Nabíječka podléhá předpisům pro likvidaci elektrických přístrojů. Dodržujte místní předpisy.
Seřizovací práce před každým provozováním
⚠️ Nebezpečí poranění
Před zahájením všech prací na tomto přístroji
- Vypněte motor,
– Vytáhněte klíček zapalování (je-li k dispozici),
– Počkejte, až se všechny pohyblivé díly úplně zastaví; motor musí být vychladnutý,
– Stáhněte koncovku zapalovací svíčky na motoru, aby se zabránilo neúmyslnému nastartování motoru.
– Vyjměte startovací akumulátor z motoru.
Zavěste lapač trávy
(pouze u nářadí s lapačem trávy) Obr. 11
■ Nadzvedněte deflektor vyhazovací koncovky a zavěste lapač trávy.
Nastavení výšky strniště
Pozor!
Na nerovném terénu zvolte výšku sečení tak, aby sekací nůž nikdy nepřišel do kontaktu s půdou.
Obr. 3 a 4
Nastavení výšky sečení trávy podle požadavku.
Možnost nastavení (podle modelu) cca 3 cm až maximálně 9 cm.
Upozornění
U nářadí s nezávislým přestavením kol nastavte všechna kola na stejnou výšku.
Model A - obr. 3
■ Táhněte za příložku a v požadované poloze ji nechejte zaskočit.
Model B - obr. 4
■ Posuňte páčku centrálního přestavení výšky směrem dopředu nebo dozadu a v požadované poloze ji nechejte zaskočit.
Tankování a kontrola hladiny oleje
■ Tankujte bezolovnatý benzin (viz příručka motoru).
■ Naplňte palivovou nádrž nejvýše 2 cm pod spodní hranu plnicího hrdla.
■ Palivovou nádrž pevně uzavřete.
■ Zkontrolujte výšku hladiny oleje, v případě potřeby doplňte (viz příručka motoru).
Čistění přihrádky pro akumulátor
■ Pomocí hadříku a kartáčku odstraňte cizí předměty a nečistoty na přihrádce pro akumulátor.
Spuštění motoru
Obr. 5
Nebezpečí
K ochraně před poraněním,
– nestartujte motor, jestliže stojíte
před odhazovací koncovkou;
– Mějte ruce a nohy v dostatečné vzdálenosti od žacího ústrojí;
– nikdy nedávejte ruce, nohy nebo jiné části těla do blízkosti otáče-jících se dílů. Zdržujte se vždy v dostatečné vzdálenosti od odhazovací koncovky.
Dříve než motor nastartujete, vypněte spojkou všechny sekací nástroje a pohony.
Při startování nářadí nenaklánějte. Odstavte nářadí na rovnou plochu, s pokud možno krátkou nebo říd-kou trávou.
Upozornění k motoru
– Dodržujte informace v příručce motoru.
– Některé modely nemají páčku akcelerace, otáčky se nastaví automaticky. Motor vždy běží v optimálních otáčkách.
■ Vkládejte startovací akumulátor do přihrádky na motoru, dokud nezaskočí – obr. 5A.
■ Otevřete benzinový kohoutek (je-li k dispozici).
■ Nastavte akcelerátoru (je-li k dispozici) na /max – obr. 5B.
■ Stůjte za nářadím – stiskněte bezpečnostní třmen a držte jej stisknutý – obr. 5C.
- Otočte klíčkem zapalování na vodicím madle, dokud motor nenaskočí (startovací pokus max. 5 sekund, před dalším pokusem minimálně 1 minutu počkejte) – obr. 5C.
Když motor běží:
■ Po nastartování motoru posuňte páčku akcelerátoru (pokud je k dispozici) mezi /max a /min a nechejte motor krátce zahřát.
■ K sečení trávy nastavte páčku akcelerátoru (je-li k dispozici) na plný plyn.
Upozornění
Další informace týkající se obsluhy motoru si můžete převzít z příručky motoru.
Zastavení motoru
Obr. 7
■ Nastavte akcelerátor (je-li k dispozici) v poloze /min.
■ Uvolněte bezpečnostní třmen. Motor a žací nástroj se po krátké době zastaví.
Práce se strojem
Zapnutí/vypnutí pohonu kol (pouze u nářadí s pohonem kol) Obr. 6
Zapnutí pohonu kol
- Oblouk pohonu kol (2) stlačte společně s bezpečnostním obloukem (1) směrem vpřed. Čím víc oblouky zatlačíte dopředu, tím rychleji přístroj pojede.
Vypnutí pohonu kol
■ Oblouk pohonu kol (2) zatáhněte společně s bezpečnostním obloukem (1) zcela dozadu.
Upozornění
V důsledku konstrukce může dojít k tomu, že při tažení nářadí směrem dozadu zadní kola vykazují zvýšený odpor. Nejedná se přitom o chybu nářadí, nýbrž o technicky podmíněné chování.
Náprava (podle provedení): posuňte nářadí bez zataženého hnacího třmenu nejdříve trochu dopředu, hned potom zpátky.
Sejmutí a vyprázdnění lapače trávy
(u nářadí s lapačem trávy)
Obr. 11
Zůstává-li posečená tráva ležet na zemi nebo indikátor stavu naplnění (volitelný, obr. 12) oznamuje, že je koš plný:
■ Uvolněte bezpečnostní třmen a počkejte, až se zastaví motor.
■ Nadzvedněte deflektor vyhazovací koncovky a vyvěste lapač trávy.
■ Vyprázdněte jeho obsah.
Práce bez lapače trávy
Když lapač trávy sundáte, sklopí se deflektor vyhazovací koncovky směrem dolů. Při práci bez lapače trávy bude posečená hmota vyhazována přímo směrem dolů.
Přestavení na mulčování
(u nářadí s doplňkovým příslušen- stvím k mulčování)
Nářadí se zadním vyhazováním: Obr. 8A
■ Nadzvedněte deflektor odhazovací koncovky.
■ Sundejte lapač trávy.
■ Nasadte mulčovací klín (podle modelu).
■ Spust'te deflektor odhazovací koncovky.
i Upozornění
Modely s integrovanou funkci mulčování nepotřebují žádný samostatný mulčovací klín – tuto funkci přebírá speciálně formovaný deflektor odhazovací koncovky (obr. 8B).
Přestavení nářadí na boční vyhazování
(podle provedení)
■ Je-li k dispozici:
Sundejte lapač trávy a spust'te deflektor odhazovací koncovky.
■ Nadzvedněte odrazový kryt/mulčovací uzávěr a namontujte boční vyhazování (obr. 9).
Po ukončení práce
■ Vytáhněte klíček zapalování (je-li k dispozici).
■ Počkejte, až se úplně zastaví všechny pohyblivé díly a motor je vychladnutý.
■ Uzavřete benzinový kohoutek (je-li k dispozici – viz příručka motoru).
■ Stáhněte koncovku zapalovací svíčky na motoru.
■ Vyprázdněte lapač trávy.
■ Vyjměte startovací akumulátor z motoru – obr. 16.
■ V prípadě potřeby nechejte akumulátor dobít.
Obr. 17
Pro kontrolu stavu nabití akumulátoru stiskněte tlačitko (1) na akumulátoru. Diody LED (2) indikují přibližný stav nabití.
Při jedné blikající diodě LED akumulátor okamžitě nabijte.
i Upozornění
Rider odstavujte do uzavřených místností jen s vychladnutým motorem.
Tipy pro péči o trávník
Několik tipů pro zdravý a rovnoměrný růst trávníku.
Sekání
Trávník se skládá z různých druhů trav. Při častém sekání přirůstají především silně kořenící trávy, které vytváří pevný pažit. Sečete-li jej zřídka, vyvíjejí se více traviny rostoucí do výšky a jiné divoké byliny (např. jetel, sedmi-krásky). Normální výška trávníku se pohybuje kolem cca 4–5 cm. Sekat se má pouze ^1/_3 celkové výšky; tedy při 7–8 cm provádějte sečení na normální výšku.
Trávník pokud možno nesečte kratší než 4 cm, jinak se při suchém počasí poškozují drny. Vysoce narostlou trávu (např. po dovolené) sekejte na normální výšku po etapách. Při sečení nechejte sečené pruhy vždy trochu překrývat.
Mulčování (s příslušenstvím)
Při sečení je tráva posečena na malé kousky (cca 1 cm). Trávníku tím zůstane zachováno mnoho živných látek.
K dosažení optimálního výsledku se musí trávník udržovat stále krátký, viz také odstavec "Sečení".
Při mulčování dodržujte následující pokyny:
– Nesečte mokrou trávu.
– Nesečte nikdy více než 2 cm celkové výšky trávy.
- Jed'te pomalu.
– Využívejte maximální otáčky motoru.
– Pravidelně čistěte žací ústrojí.
Přeprava
Krátké úseky cesty ručně
⚠️ Nebezpečí
Rotujícím žacím ústrojím mohou být zachyceny a odmrštěny předměty, které mohou způsobit škody. Aby se s nářadím mohlo pohybovat i přes jiné plochy než je tráva, zastavte předtím motor.
Pomocí vozidla
⚠️ Nebezpečí
Před každou přepravou zastavte motor a nechejte jej vychladnout. Odpojte koncovku zapalovací svíčky.
Rider nikdy nepřepravujte v nakloněné poloze.
Při přepravě nářadí na nebo ve vozidle jej dostatečně zajistěte proti nechtěnému sklouznutí. Přístroj přepravujte pouze s prázdnou palivovou nádrží. Uzávěr palivové nádrže musí být pevně uzavřen.
Nářadí se sklopnou rukojetí:
Obr. 10
■ Pro snadnější uložení můžete vodicí madla sklopit dohromady.
Údržba/Čistění
⚠️ Nebezpečí
Za účelem ochrany před poraněním před veškerými pracemi na tomto přístroji
- vypnete motor,
– vytáhnout klíček zapalování (je-li k dispozici),
– počkat, až dojde k úplnému kli- dovému stavu všech pohyblivých dílů a vychladnutí motoru,
– aby se zabránilo neúmyslnému nastartování motoru, vytáhnout na motoru koncovku zapalovací svíčky,
– vyjměte startovací akumulátor z motoru,
– dodržujte dodatečné bezpečnostní pokyny v příručce motoru.
⚠️ Nebezpečí
K ochraně před poraněním způsobeným žacím ústrojím je nutno nechat provést všechny práce, jako je výměna nebo přebroušení sekacího nože, pouze v odborné dílně (je potřebné speciální nářadí).
⚠️ Pozor!
Naklánějte nářadí vždy tak, aby zapalovací svíčka směřovala nahoru a nevznikla tím vlivem paliva nebo oleje žádná poškození motoru.
i Upozornění
Pravidelná péče zajišťuje dlouhou životnost a bezporuchový provoz. Nedostatečná údržba Vašeho nářadí může způsobit vážné bezpečnostní závady.
Údržba
⚠️ Pozor!
Dodržte předpisy pro údržbu v příručce k motoru. Na konci sezóny nechte stroj zkontrolovat a provést jeho údržbu ve specializovaném servisu.
Jakékoliv opravy nechejte provést pouze v odborné dílně.
⚠️ Pozor!
Ohrožení životního prostředí vlivem motorového oleje.
Použitý olej odevzdejte ve sběrném místě použitých olejů nebo podniku pro likvidaci odpadů.
Ohrožení životního prostředí způsobené bateriemi/akumulátory. Použité baterie/akumulátory nepatří do domovního odpadu. Použité baterie/akumulátory odevzdejte u Vašeho obchodníka nebo firmy provádějící zneškodňování odpadu. Dříve než bude nářadí sešrotováno, vymontujte baterie/akumulátory.
i Upozornění
Dodržujte kontrolní intervaly a intervaly údržby v příručce motoru. Podle modelu je Vaše nářadí vybaveno elektronickou indikací údržby (obr. 13).
K písemným pokynům pro údržbu navíc dodržujte příslušné indikace údržby. Obsluhu jakož i další informace si prosím zjistěte v samostatném návodu k obsluze, který je přiložen k indikaci údržby.
Před každým provozem
■ Zkontrolujte stav hladiny oleje, v případě potřeby jej doplňte.
■ Zkontrolujte pevné dotažení šroubových spojení, v případě potřeby je pevně dotáhněte.
■ Zkontrolujte bezpečnostní zařízení.
■ Pomocí hadříku a kartáčku odstraňte cizí předměty a nečistoty z přihrádky pro akumulátor na motoru.
Kontrola záběrového bodu spojky: (pouze u nářadí s pohonem kol)
– Za chodu motoru a vypnutém pohonu kol se nářadí nesmí pohybovat směrem dopředu.
– Za chodu motoru a zapnutém pohonu kol se nářadí má pohybovat směrem dopředu.
Obr. 15
■ Podle provedení lze bovden pohonu kol seřídit přestavením z upevňovacího otvoru A do B.
i Upozornění
Je nutné pouze tehdy, pokud v důsledku opotřebení rychlost při plně stisknutém třmenu pohonu kol směrem dopředu stále více klesá.
Po prvních 2–5 provozních hodinách
■ Vyměňte olej, viz přiložená příručka motoru.
Po každém sečení nebo v případě potřeby
■ Vyměňte olej, viz přiložená příručka motoru.
■ Namažte kloubové body a zkroucené pružiny na deflektoru odhazovací koncovky.
■ Na konci sezóny nechejte nářadí zkontrolovat a provést údržbu v odborné dílně.
■ Nechejte akumulátor a nabíječku pravidelně zkontrolovat v odborné dílně (min. 1x ročně).
Čištění
⚠️ Pozor!
Po každém provozu nářadí očistěte. Nečistění nářadí vede k poškození materiálů a funkčním poruchám.
Nepoužívejte k čištění vysokotlaké čističe.
Čistění lapače trávy
(pouze u nářadí s lapačem trávy)
Nejjednodušší je čistění provádět hned po sečení.
■ Sundejte a vyprázdněte lapač trávy.
■ Lapač trávy lze vyčistit silným proudem vody (zahradní hadice).
■ Před dalším použitím nechejte lapač trávy důkladně vyschnout.
Čistění sekačky trávy
⚠️ Nebezpečí
Při pracích na řezném ústrojí se můžete poranit. Noste z důvodu Vaší ochrany pracovní rukavice.
⚠️ Pozor!
Naklánějte nářadí vždy tak, aby zapalovací svíčka směřovala nahoru a nevznikla tím vlivem paliva nebo oleje žádná poškození motoru.
Neostřikujte nářadí vodou, protože se jinak mohou poškodit elektrické díly.
Chraňte akumulátor a nabíječku před vlhkostí.
Čistěte nářadí pokud možno vždy přímo po sečení.
Čistění přihrádky pro akumulátor
■ Pomocí hadříku a kartáčku odstraňte cizí předměty a nečistoty z přihrádky pro akumulátor na motoru.
Nářadí bez mycího systému žacího ústrojí:
■ Vyčistěte řezný prostor kartáčem, ručním smetákem nebo hadrem.
■ Postavte nářadí na kola a odstraňte všechny viditelné zbytky trávy a nečistot.
Nářadí s mycím systémem žacího ústrojí:
Obr. 14
Sekačky trávy s mycím systémem žacího ústrojí jsou vybaveny přípojkou vody. S ním lze opláchnout zbytky trávy ze spodní strany žacího ústrojí a zabránit tvorbě usazenin korodujících chemikálií. Po sečení postupujte následovně:
■ Postavte nářadí na rovnou plochu, bez štěrku, kamení atd.
i Upozornění
Odhazovací šachta nesmí být nasměrována proti domům, garážím a pod.
■ Namontujte na vodní hadici hadicový adaptér běžně dostupný v prodeji (volitelně v rozsahu dodávky) a připojte na přípojku vody žacího ústrojí.
■ Pust'te vodu.
■ Nastartujte motor, nechejte jej několik minut běžet.
■ Zastavte motor a odpojte vodní hadici od nářadí.
Po ukončení čisticího procesu:
■ Nastartujte motor, nechejte jej několik minut běžet, aby spodní strana žacího ústrojí oschla.
■ Zastavte motor.
Odstavení
⚠️ Nebezpečí
Nebezpečí výbuchu a požáru Neuskladňujte nářadí s palivem (benzin) v nádrži nikdy v prostorech, ve kterých mohou palivové páry přijít do kontaktu s otevřeným ohněm nebo jiskrami.
⚠️ Pozor!
Poškození materiálů na nářadí.
– Nářadí uskladňujte (s vychladlým motorem) pouze v čistých a suchých prostorech.
– Při delším uskladnění, např. v zimě chraňte nářadí protí rzi.
– Uložte akumulátor a nabíječku na chladném a suchém místě.
– Chraňte akumulátor a nabíječku před vlhkostí, deštěm, sněhem jakož i mrazem.
Po sezoně nebo nebudete-li přístroj používat déle než měsíc:
■ Vypust'te palivo do vhodné nádoby a motor odstavte, podle popisu v příručce motoru.
Pozor!
Vypouštějte palivo pouze venku.
■ Vyčistěte nářadí a lapač trávy.
■ K ochraně před rzí potřete všechny kovové díly naolejovaným hadrem (olej neobsahující pryskyřice) nebo je nastříkejte sprejovým olejem.
■ Nabijte akumulátor.
Záruka
V každé zemi platí záruční podmínky vydané naší společností nebo dovozcem. Poruchy na přístroji odstraníme v rámci záruky zdarma, je-li příčinou vada materiálu nebo výrobní vada. Pro uplatnění záruky prosím kontaktujte svého prodejce nebo naši nejbližší pobočku.
Informace k motoru
Výrobce motoru ručí za všechny problémy týkající se motoru, vzhledem k výkonu, měření výkonu, technickým údajům, záruce a servisu. Bližší informace najdete v samostatné přiložené pří- ručce majitele/obsluhy výrobce motoru.
Zjištění a odstranění poruch
Poruchy v provozu Vaší sekačky trávy mají často jednoduché příčiny, které byste měli znát a částěčně je mohli odstranit sami. V případě pochybností vám rád dále pomůže specializovaný prodejce.
Problém Možná(é) příčina(y) Náprava
| Motor nelze nastartovat. | Páka plynu není ve správné poloze. | Nastavte páčku akcelerátoru na N nebo CHOKE (SYTIČ) (při studeném motoru). |
| Nastavte páčku akcelerátoru na ✉ max nebo START (při teplém motoru). | ||
| Sekačka stojí ve vysoké trávě. | Postavte sekačku na plochu s nízkou trávou. | |
| V nádrži není žádné palivo. Naplňte | nádrž čistým, čerstvýmpalivem. | |
| Není nastrčená koncovka zapalovací svíčky. | Nastrčte koncovku na zapalovací svíčku. |
Staré nebo znečistěné palivo. Nahraïte za čerstvé palivo.
| Problém | Možná(é) příčina(y) | Náprava |
| Motor nelze nastartovat. | Znečistěný vzduchový filtr. | Vyčistěte vzduchový filtr. |
| Není správně vložený akumulátor. | Vložte správně akumulátor do přihrádky pro akumulátor na motoru a nechejte zajistit zaskočením. | |
| Vybitý akumulátor. Nabijte akumulátor pomocí dodávané nabíječky. | ||
| Poškozené vedení. Zkontrolujte, zda je elektrické vedení v pořádku. | ||
| Vadný akumulátor. Nechejte akumulátor zkontrolovat v odborné dílně. | ||
| Neobvyklé hluky (chrastění, rachocení, klepání). | Povolené šrouby, matice nebo jiné upevňovací díly. | Utáhněte díly. Jestliže se hluky neodstraní: Vyhledejte odbornou dílnu. |
| Otřesy, vibrace Volný nůž. Upevňovací šroub nože nechejte dotáhnout v odborné dílně. | ||
| Poškozený nůž. Nechejte nůž vyměnit v odborné dílně. | ||
| Nůž není správně vyvážený. Nechejte nůž vyměnit nebo vyvážit v odborné dílně. | ||
| Uvolněné uchycení motoru. Nechejte motor upevnit v odborné dílně. | ||
| Nečistá řezná plocha nebo pokles otáček. | Příliš vysoká tráva. Nastavte větší výšku strniště, v nouzovém případě posekejte dvakrát. | |
| Tráva zůstává ležet nebo lapač trávy není plný. | Tráva je příliš vlhká. | Nechejte trávník oschnout. |
| Ucpaná odhazovací koncovka. | Zastavte motor, odstraňte ucpání. | |
| Tupé nože. | Nechejte nůž vyměnit nebo přebrousit v odborné dílně. | |
| Nedostatečný výkon motoru. | Provádějte sečení častěji, zvolte větší výšku strniště. | |
| Lapač trávy je plný. | Zastavte motor, vyprázdněte lapač trávy. | |
| Lapač trávy je znečistěn. | Zastavte motor, vyčistěte větrací štěrbiny v lapači trávy. | |
| Nefunguje pohon kol. | Přetržený klínový řemen nebo porucha převodovky. | Poškozené díly nechejte vyměnit v odborné dílně. |
| Přetržený lankovod/bovden. | Poškozené díly nechejte vyměnit v odborné dílně. | |
Obsah
Pre Vašu bezpečnost' ..... 156
Montáž 158
Obsluha 158
Údaje na typovom štítku
Pre Vašu bezpečnost'
Všeobecné bezpečnostné pokyny
Pred prácou so strojom
Počas práce so strojom
Vyvarujte sa otvoreného ohňa, tvorbe iskier a nefajčite.
Upozornenia k vibráciám:
Bezpečnostný strmeň (1)
Pozor! Pred uve- dením do prevádzky si prečítajte návod na obsluhu!
– Zastavte motor a počkajte až sa zastaví rezací nástroj:
- ak začne náradie neobvykle vibrovat': Okamžite náradie skontrolujte.
– Ak žnete trávu kosákom, nestavte sa nikdy pred vyhadzovacie otvory trávy.
Nebezpečenstvo úrazu elektrickým prúdom
Pred každým použitím skontrolujte nabíjačku z hladiska vonkajších poškodení. Nikdy nepoužívajte poškodenú nabíjačku alebo nabíjačku, ktorá spadla.
⚠️ Pozor
■ Pred prvým použitím náradia nabíjajte akumulátor cca 1 hodinu. Používajte iba nabíjačku obsiahnutú v rozsahu dodávky
i Upozornenie
i Pokyn k likvidácii nabíjačky
Zavesenie lapača trávy
■ Nadvihnite deflektor vyhadzovacej koncovky a zaveste lapač trávy.
- neštartujte motor, ak stojíte pred odhadzovacou koncovkou;
■ Vložte štartovací akumulátor do priehradky na motore, až zaskočí - obrázok 5A.
Akonáhle je motor v chode:
Odobratie a vyprázdnenie lapača trávy
(náradie s lapačom trávy)
Obrázok 11
■ Uvolnite bezpečnostný strmeň a počkajte, až sa zastaví motor.
■ Nadvihnite deflektor vyhadzovacej koncovky a lapač trávy vyveste.
■ Vyprázdnite jeho obsah.
Práca bez lapača trávy
Ked' zložíte lapač trávy, sklopí sa deflektor vyhadzovacej koncovky nadol. Pri práci bez lapača trávy bude posekaná hmota vyhadzovaná priamo smerom nadol.
Prestavenie na mulčovanie
■ Nadvihnite deflektor odhadzovacej koncovky.
■ Zložte lapač trávy.
■ Nasad'te mulčovací klin (vždy podľa modelu).
■ Spustite deflektor odhadzovacej koncovky.
i Upozornenie
Pri kosení nechajte pokosené pruhy vždy trocha prekrývat'.
Krátké úseky cesty ručne
⚠️ Nebezpečenstvo
Stroj prepravujte len s prázdnou palivovou nádržou. Uzáver palivo-vej nádrže musí byt' pevne zatvorený.
Pri výmene oleja odovzdajte zachy tený použitý olej v zberni použitého oleja alebo v podniku na likvidáciu odpadkov.
Na čistenie nepoužívajte vysokotlakové čističe.
Čistenie lapača trávy
Čistenie kosačky trávy
⚠️ Nebezpečenstvo
Chráňte akumulátor a nabíjačku pred vlhkost'ou.
Čistite náradie pokiaľ možno vždy priamo po kosení.
Náradie s umývacím systémom sekacieho ústrojenstva:
Obrázok 14
Po ukončení čistiaceho procesu:
