INSTRUKCJA OBSŁUGI A 460 A SP HW IS Wolf Garten

• Spis treści Dla własnego bezpieczeństwa 136 Montaż urządzenia p. 138
• Obsługa p. 138
• Wskazówki dotyczące pielęgnacji trawy p. 142
• Transport urządzenia p. 142
• Konserwacja/czyszczenie p. 142
• Przechowywanie urządzenia . 142 Gwarancja p. 144
• Informacje dotyczące silnika . 144 Rozpoznawanie i usuwanie usterek Dane na tabliczce znamionowej Dane te są bardzo ważne dla póź- niejszej identyfikacji urządzenia przy zamawianiu części zamiennych i dla serwisu. Tabliczka znamionowa umiesz- czona jest w pobliżu silnika. Proszę wpisać wszystkie dane znajdujące się na tabliczce znamionowej do poniższej ramki. Wszystkie dane i dalsze informacje dotyczące urządzenia znajdą Państwo w oddzielnej deklaracji zgodności, która stanowi część niniejszej instrukcji obsługi. Rysunki Proszę rozłożyć strony z ilustracjami umieszczonymi na początku instrukcji obsługi. Niniejsza instrukcja obsługi opisuje różne modele. Opisy graficzne mogą różnić się detalami od nabytego urządzenia. Dla własnego bezpieczeństwa Prawidłowe użycie urządzenia Urządzenie jest przeznaczone wyłącznie do – zastosowania zgodnie z opisem i wskazówkami bezpieczeństwa podanymi w tej instrukcji obsługi; – koszenia trawy w ogrodzie przydomowym lub w ogródku działkowym. Każde inne zastosowanie urzą- dzenia jest niezgodne z przeznaczeniem. Użycie w sposób niezgodny z przeznaczeniem powoduje utratę gwarancji i uchylenie wszelkiej odpowiedzialności ze strony produ- centa. Użytkownik odpowiada za szkody wyrządzone osobom trzecim i ich mieniu. Samowolne zmiany dokonane w urządzeniu wykluczają wszelką odpowiedzialność producenta za szkody wynikłe z tych zmian. Przestrzegać instrukcji bezpieczeństwa i obsługi Przed pierwszym użyciem urzą- dzenia należy starannie przeczytać niniejszą instrukcję obsługi. Postę- pować zgodnie z jej treścią i zachować ją do późniejszego wykoszystania. Nie zezwalać na użytkowanie urządzenia dzieciom ani osobom, które nie zapoznały się z instrukcją obsługi. Wszystkie osoby wykonujące czyn- ności związane z uruchomieniem, obsługą i konserwacją urządzenia muszą mieć odpowiednie kwalifi- kacje. W przypadku zmiany właściciela przekazać instrukcję wraz z urządzeniem. Ogólne wskazówki bezpieczeństwa W tym rozdziale podane są ogólne wskazówki bezpieczeństwa. Ostrzeżenia dotyczące pojedyn- czych części, funkcji lub czynności zamieszczone są w odpowiednim miejscu tej instrukcji. Wskazówki bezpieczeństwa oraz instrukcje dotyczące silnika, aku- mulatora i prostownika do łado- wania akumulatorów znajdują się w instrukcji użytkowania i obsługi silnika, która należy do zakresu dostawy. Przed rozpoczęciem pracy Osoby użytkujące to urządzenie nie mogą znajdować się pod wpływem środków odurzających, jak np. alkohol, narkotyki lub lekarstwa. Osobom poniżej 16 roku życia zabrania się obsługi tego urzą- dzenia, jak również innych prac przy urządzeniu, jak np. przegląd i konserwacja, czyszczenie, nasta- wianie – obowiązujące przepisy terenowe mogą określać dolną granicę wieku użytkownika. Niniejsze urządzenie nie nadaje się do obsługi przez osoby (również dzieci) o ograniczonych zdolno- ściach fizycznych, czuciowych lub umysłowych, albo niedosta- tecznym doświadczeniu i/lub nie- dostatecznej wiedzy, chyba że bedą one nadzorowane przez osoby trzecie odpowiedzialne za ich bezpieczeństwo i będą pouczone w obsłudze tego urzą- dzenia. Dzieci powinny znajdować się pod ciągłym nadzorem. Należy zadbać o to, aby nie używały one tego urządzenia do zabawy. Zabronione jest użytkowanie urzą- dzenia bez odpowiedniego prze- szkolenia lub w przypadku zmę- czenia bądź choroby. Wszystkie osoby wykonujące czyn- ności związane z uruchomieniem, obsługą i konserwacją urządzenia muszą mieć odpowiednie kwalifi- kacje. Przed rozpoczęciem pracy należy zapoznać się zarówno z wyposażeniem i elementami obsługi, jak również z ich funk- cjami.Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym Polski p. 145

Paliwo przechowywać tylko w odpowiednich pojemnikach, które dopuszczone są do takiego zastosowania i nie składować w pobliżu źródeł ciepła (np. piece, podgrzewacze wody). Paliwo tan- kować tylko na wolnym powietrzu. Nie tankować paliwa przy włą- czonym silniku ani wtedy, gdy silnik jest gorący. Natychmiast wymienić uszkodzony wydech, zbiornik paliwa lub pokrywę zbiornika paliwa. Przed użyciem sprawdzić, czy, – kosz na trawę działa prawidłowo, a klapa wyrzutowa prawidłowo się zamyka. Niezwłocznie wymienić/zastąpić zepsute, zużyte lub brakujące części. – narzędzia tnące, śruby mocujące i cały zespół tnący nie są zużyte lub uszkodzone. Proszę zlecić wymianę całych kompletów zużytych lub zepsutych części w autoryzowanym punkcie serwisowym, aby wykluczyć brak wyważenia. Prostownik należący do zakresu dostawy przeznaczony jest wyłącznie do ładowania akumu- latora zastosowanego w urządzeníu. Akumulator zasto- sowany w urządzeníu można ładować tylko za pomocą tego pro- stownika. Części zamienne i wyposażenie muszą spełniać warunki podane przez producenta urządzenia. Z uwagi na to należy stosować tylko oryginalne części zamienne/ części wyposażenia lub części zamienne/części wyposażenia dopuszczone przez producenta. Przy wymianie przestrzegać dołą- czonych instrukcji montażu. Użycie części zamiennych lub części wyposażenia dodatkowego, które nie zostały dopuszczone do użytku przez producenta, może spowodować poważne zagrożenie. Wykonanie napraw zlecać tylko wykwalifikowanemu specjaliście lub w specjalistycznym punkcie serwisowym. Zadbać o to, by wszystkie prace konserwacyjne były zawsze wyko- nywane terminowo – jest to warunek utrzymania urządzenia w bezpiecznym stanie. Podczas pracy urządzeniem Podczas pracy urządzeniem lub przy urządzeniu należy stosować odpowiednią odzież roboczą, jak np.: – Obuwie ochronne – długie spodnie, – wąską, przylegającą odzież, – osobiste środki ochrony słuchu, – Okulary ochronne Stosowanie środków ochrony oso- bistej zmniejsza ryzyko zranienia. Unikać noszenia luźnej odzieży lub odzieży ze zwisającymi sznurkami lub paskami. Praca bez zastosowania ochron- ników słuchu może spowodować utratę słuchu. Także w przypadku stosowania ochrony słuchu robić częste przerwy w pracy, aby chronić słuch. Wszystkie elementy wyposażenia bezpieczeństwa muszą być zawsze kompletnie zamontowane na urządzeniu i nie mogą być uszkodzone. Nie wolno dokonywać żadnych zmian w wyposażeniu bezpie- czeństwa. Urządzenie używać tylko w takim stanie technicznym w jakim zostało dostarczone i wyznaczone przez producenta. Nie zmieniać fabrycznych ustawień silnika. Unikać otwartego ognia, iskrzenia i nie palić. Informacje dotyczące drgań: Oddziaływanie drgań może powodować uszkodzenia nerwów oraz zakłócenia krążenia krwi w dłoniach i ramionach. – Podczas pracy w zimnym otoczeniu nosić ciepłe ubranie, a ręce trzymać w cieple i nie narażać ich na działanie wilgoci. – Robić przerwy. – W razie stwierdzenia utraty czucia na skórze palców lub dłoni, swędzenia lub białego zabarwienia skóry, natychmiast zaprzestać pracy z maszyną i ewentualnie zasięgnąć porady lekarskiej. Przed rozpoczęciem wszelkich prac przy urządzeniu W celu ochrony przed zranieniem, przed przystąpieniem do jakichkolwiek prac przy urzą- dzeniu (np. przegląd, konserwacja, nastawianie) i przed transportem urządzenia (np. podnoszenie lub przenoszenie) należy – wyłączyć silnik; – wyciągnąć kluczyk ze stacyjki (o ile jest), – odczekać, aż wszystkie ruchome części całkowicie się zatrzymają, a silnik się ochłodzi, – wyjąć wtyczkę świec zapłonowych przy silniku, aby uniemożliwić przypadkowe włączenie silnika, – wyjąć z silnika akumulator startowy, – przestrzegać dodatkowych wskazówek bezpieczeństwa podanych w instrukcji obsługi silnika. Po zakończeniu pracy urządzeniem Nie opuszczać urządzenia bez wyłączenia silnika i – o ile jest – wyciągnąć kluczyk ze stacyjki. Wyposażenie zabezpieczające Rysunek 1 Niebezpieczeństwo Nie wolno nigdy używać urządze

nia, jeżeli wyposażenie bezpie

czeństwa jest uszkodzone lub nie jest zamontowane. Uchwyt bezpieczeństwa (1) Uchwyt bezpieczeństwa służy do natychmiastowego zatrzy- mania silnika i zespołu tnącego w przypadku wystąpienia zagro- żenia. Nie wolno przeprowadzać prób obejścia działania dźwigni bezpie- czeństwa. !Polski Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym

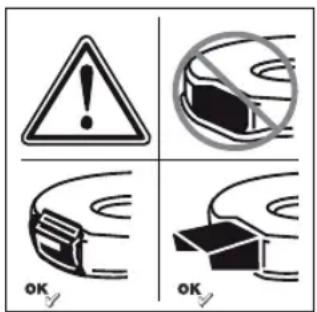

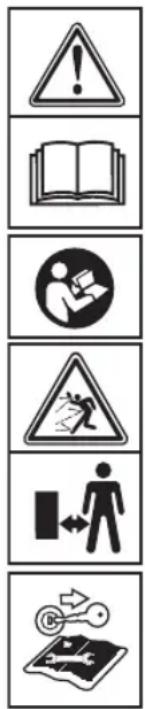

Klapa otworu wyrzutowego (2) lub osłona odbojowa (3) Klapa otworu wyrzutowego/osłona odbojowa chroni użytkownika przed zranieniem przez zespół tnący, albo wyrzucone twarde części lub przedmioty. Urządzenie wolno eksploatować tylko z klapą otworu wyrzutowego lub osłoną odbojową Symbole umieszczone na urządzeniu Na urządzeniu znajdują się naklejki z różnymi symbolami. Poniżej podane są znaczenia tych symboli:Uwaga! Przed uru-chomieniem prze-czytać instrukcję obsługi!Nie dopuszczać osób trzecich do obszaru zagrożenia!Przed przystąpieniem do jakichkolwiek czynności przy urzą-dzeniu i przed jego opuszczeniem wyłączyć silnik i wyciągnąć kluczyk ze stacyjki.Przestrzegać dodat-kowych wskazówek z rozdziału „Dla wła-snego bezpie-czeństwa“.Przed przystąpieniem do jakichkolwiek prac przy narzędziach tnących wyjąć wtyczkę świec zapło-nowych!Nie zbliżać palców i stóp do narzędzi tnących! Przed przy-stąpieniem do regu-lacji, czyszczenia lub przeglądu należy wyłączyć urządzenie i odłączyć wtyk świecy zapłonowej.Niebezpieczeństwo zranienia – pracować tylko z zamontowanym zespołem wyrzutowym.Powyższe symbole umieszczone na urządzeniu należy utrzymywać w takim stanie, aby były zawsze wyraźne i czytelne. Symbole użyte w instrukcji obsługi W tej instrukcji obsługi zasto-sowano symbole do oznaczenia występujących niebezpieczeństw lub ważnych wskazówek. Oto zna-czenie tych symboli: Niebezpieczeństwo Zwraca uwagę na niebezpieczeń

stwo związane z opisywaną czyn

nością i zagrażające osobom. Uwaga Zwraca uwagę na niebezpieczeństwo związane z opisywaną czynnością i zagrażające uszkodzeniem urzą

dzenia. Wskazówka Oznacza ważne informacje i wskazówki dotyczące użytkowa

nia urządzenia. Montaż urządzenia Montaż urządzenia przedstawiony jest w formie rysunków na oddzielnym arkuszu.Wskazówka dotycząca usuwania odpadówWystępujące resztki opakowań, stare urządzenia itp. utylizować zgodnie z lokalnymi przepisami. Obsługa Proszę przestrzegać również wskazówek podanych w instrukcji obsługi silnika. Niebezpieczeństwo Wypadek – Osobom, dzieciom lub zwie

rzętom nie wolno przebywać w pobliżu urządzenia podczas koszenia. Niebezpieczeństwo zranienia wyrzuconymi kamie

niami lub innymi przedmiotami. Upadek – Urządzenie należy prowadzić tylko z szybkością pieszego. – Zachować szczególną ostrożność podczas koszenia do tyłu i ciągnięcia urządzenia do siebie. – Przy koszeniu na stromych zbo

czach urządzenie może się prze

wrócić i zranić użytkownika. Urządzenie prowadzić tylko w poprzek zbocza, nigdy pod górę ani z góry na dół. Nie kosić trawy na zboczach o nachyleniu większym niż 20%. – Zachować szczególną ostrożność przy zmianie kie

runku i zawsze zwracać uwagę na pewną postawę podczas pracy. – Podczas koszenia w obszarach granicznych grozi niebezpie

czeństwo zranienia. Koszenie przy krawężnikach, krzakach i na stromych zboczach jest niebez

pieczne. Zachować odstęp bez

!Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym Polski

– Przy koszeniu mokrej trawy przy

czepność do podłoża jest mniejsza, dlatego urządzenie może wpaść w poślizg i przewrócić użytkownika. Urzą

dzenie stosować tylko wtedy, jeżeli trawa jest sucha. – Pracować tylko przy świetle dziennym lub bardzo dobrym oświetleniu sztucznym. Zranienie – Zachować zawsze odstęp bez

pieczeństwa do obracającego się narzędzia wyznaczony dłu

gością uchwytów prowadzących urządzenia. – Podczas eksploatacji urządzenia obszar pracy osoby obsługującej znajduje się z tyłu za uchwytem prowadzącym. – Nie wolno zbliżać dłoni ani stóp do obracających się części. – Nie używać urządzenia w złych warunkach pogodowych, np. jeśli istnieje ryzyko wystąpienia deszczu lub burzy. – Używać urządzenia tylko w suchych warunkach. – Chronić urządzenie przed deszczem i wilgocią. Podczas pracy na mokrej trawie urzą

dzenie może ślizgać się z powodu obniżenia przyczep

ności. – Wyłączyć silnik i zaczekać, aż zespół tnący całkowicie się zatrzyma: – zanim urządzenie się przechyli, – przed transportem po powierzchniach innych niż trawnik, – Wyłączyć silnik i w celu wyklu

czenia przypadkowego włą

czenia się silnika: Wyjąć kluczyk zapłonowy (jeżeli jest), wyjąć z silnika akumulator startowy, pozostawić silnik do ochłodzenia i wyjąć wtyczkę świec zapło

nowych, – przed przystąpieniem do usuwania blokady lub usuwania przyczyny zatkania kanału wyrzutowego, – przed przystąpieniem do sprawdzania, czyszczenia, nastawiania lub naprawy kosiarki, – po natrafieniu kosiarki na ciało obce. Sprawdzić, czy kosiarka nie jest uszkodzona i w razie uszkodzenia zwrócić się do uprawnionego wartszatu specjalistycznego; – jeżeli urządzenie zaczyna nagle niespokojnie drgać. W takim przypadku należy natychmiast sprawdzić urządzenie. – Nie podnosić ani nie przenosić urządzenia z pracującym sil

nikiem. – Przed przystąpieniem do pracy sprawdzić teren, na którym będzie użyte urządzenie i usunąć wszystkie przedmioty, które mogą zostać pochwycone i wyrzucone przez kosiarkę. – Jeżeli zespół tnący natrafi na ciało obce (np. kamień), albo urządzenie zacznie nagle nie

zwykle drgać: natychmiast wyłączyć silnik. Przed ponownym użyciem należy zlecić sprawdzenie urzą

dzenia w uprawnionym warsz

tacie specjalistycznym, czy nie uległo uszkodzeniu. – Nie stawać przed otworami wyrzutowymi trawy. Urządzenia z koszem: – Przy zdejmowaniu kosza może nastąpić zranienie wyrzucanymi przedmiotami lub trawą. Dlatego nie wolno opróżniać kosza przy pracującym silniku. Najpierw należy wyłączyć urządzenie. Niebezpieczeństwo uduszenia się tlenkiem węgla (czadem) Silnik spalinowy włączać tylko na wolnym powietrzu. Wybuch lub pożar – Opary benzyny są wybuchowe, a sama benzyna jest wysoce łatwopalna. – Paliwo napełniać przed włą

czeniem silnika. Nie otwierać zbiornika benzyny, jeżeli silnik pracuje lub jest jeszcze gorący. – Dolewać paliwo tylko przy wyłą

czonym i chłodnym silniku. Unikać otwartego ognia, iskrzenia i nie palić. Paliwo tan

kować tylko na wolnym powietrzu. – W przypadku przelania się paliwa nie wolno włączać silnika. Usunąć urządzenie z obszaru zanieczyszczonego paliwem i zaczekać, aż pary benzyny się ulotnią. – W celu uniknięcia niebezpie

czeństwa wybuchu pożaru należy dbać o to, aby niżej wymienione części urządzenia nie były zanieczyszczone trawą ani olejem: – Silnik – Układ wydechowy – baterie/akumulator – Zbiornik paliwa. Niebezpieczeństwo potknięcia się – Urządzenie należy prowadzić tylko z szybkością pieszego. Uwaga Uszkodzenie urządzenia – Kamienie, gałęzie lub podobne przedmioty mogą spowodować uszkodzenie urządzenia i zakłócić jego działanie. Przed uruchomieniem urządzenia należy usunąć z obszaru pracy wszystkie twarde przedmioty. – Urządzenie wolno eksploatować tylko wtedy, jeżeli nie jest uszko

dzone i działa prawidłowo. Przed włączeniem urządzenia przepro

wadzić kontrolę wzrokową. Sprawdzić wyposażenie bezpie

czeństwa, elementy obsługi i połączenia śrubowe, czy nie są uszkodzone i czy są prawidłowo zamocowane. Uszkodzone części wymienić przed uruchomieniem urzą

dzenia. – Nie wolno nigdy używać akumu

latora, który jest zdeformowany, spadł na podłogę lub jest uszko

dzony. – Akumulator i prostownik do łado

wania akumulatora chronić przed deszczem i wilgocią.Polski Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym

Czas pracy Proszę przestrzegać krajowych/ komunalnych przepisów doty- czących dopuszczalnego czasu pracy urządzeniem (w razie wątpli- wości zasięgnąć informacji w rejo- nowym urzędzie administracji). Oznaczenie pozycji Przy podawaniu pozycji przy urzą- dzeniu (np. lewo, prawo) przyj- mowany jest zawsze kierunek roboczy urządzenia patrząc od uchwytu kierującego. Przed pierwszym uruchomieniem Wlać olej silnikowy Uwaga Ze względu na warunki transpor

towe, urządzenie dostarczane jest bez oleju silnikowego. Dlatego przed pierwszym uruchomieniem napełnić olej silnikowy, patrz „Instrukcja obsługi silnika“. Naładować akumulator (Urządzenia z zapłonem elek- trycznym) Należy przestrzegać i stosować wszystkie wskazówki dotyczące akumulatora i prostownika do ładowania akumulatora, które podane są w instrukcji użytkowania i obsługi silnika. Niebezpieczeństwo poparzenia chemicznego/ zatrucia W skrajnych przypadkach należy liczyć się z wyciekiem płynów lub ulatnianiem się gazów. Niebezpieczeństwo porażenia prądem elektrycznym Przed każdym użyciem należy sprawdzić prostownik, czy nie wykazuje zewnętrznych uszko

dzeń. Nie wolno nigdy używać uszkodzonego prostownika, ani prostownika, który spadł na pod

łogę. Uwaga – Upewnić się, że parametry sieci wynoszą 220 do 230 V i 50 Hz, zgodnie z danymi na tabliczce znamionowej prostownika. – Akumulator i prostownik do łado

wania akumulatora chronić przed wilgocią, deszczem, śniegiem i mrozem. – Akumulator ładować tylko w dobrze przewietrzanych i suchych pomieszczeniach. – Po wyjęciu akumulatora z pro

stownika odłączyć prostownik od sieci elektrycznej. – Nie wolno nigdy wkładać żadnych narzędzi ani przed

miotów do kontaktów akumu

latora. – Przed przystąpieniem do wszelkich prac przy prostowniku należy go zawsze najpierw odłączyć od sieci elektrycznej – Nie wolno otwierać akumulatora ani prostownika do ładowania akumulatora. Wszystkie prace przy akumulatorze i prostowniku do ładowania akumulatora zlecić do wykonania w uprawnionym warsztacie specjalistycznym. Rysunek 2 Przed pierwszym użyciem urządzenia naładować akumulator około 1 godzinę. Zastosować do tego tylko prostownik należący do zakresu dostawy. Wskazówka Szczegółowe informacje na temat ładowania i wskaźnika stopnia naładowania akumulatora można znaleźć w instrukcji użytkowania i obsługi silnika. Wskazówki dotyczące usuwania zużytego prostownika Prostownik podlega przepisom o usuwaniu i utylizacji urządzeń elek- trycznych. Przestrzegać również obowiązujących przepisów tere- nowych. Czynności regulacyjne przed każdym użyciem Niebezpieczeństwo zranienia Przed rozpoczęciem wszelkich prac przy urządzeniu – Wyłączyć silnik. – Wyciągnąć kluczyk ze stacyjki (o ile jest). – Zaczekać, aż wszystkie ruchome części całkowicie się zatrzymają, a silnik ostygnie. – Wyjąć wtyczkę świec zapło

nowych przy silniku, aby unie

możliwić przypadkowe włączenie silnika, – Wyjąć z silnika akumulator startowy. Zawieszanie zasobnika zbieracza skoszonej darni (tylko dla urządzeń z koszem) Rysunek 11 Odchylić klapę otworu wyrzutowego i zawiesić kosz. Nastawianie wysokości cięcia Uwaga Do koszenia na nierównym terenie wybrać taką wysokość cięcia, aby nóż tnący nigdy nie zetknął się zziemią. Rysunek 3 i 4 Wysokość cięcia trawy można nastawić według życzenia. Możliwość nastawienia (zależnie od modelu) od ok. 3 cm do maksymalnie 9 cm. Wskazówka W przypadku kosiarek z pojedynczą regulacją kół, ustawić wszystkie koła na tej samej wyso- kości. Model A – rysunek 3 Pociągnąć dźwignie regulacji wysokości i zatrzasnąć w odpowiedniej pozycji. Model B – rysunek 4 Przesunąć dźwignię centralnego regulatora wysokości do przodu lub do tyłu i zablokować w odpowiedniej pozycji.

!Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym Polski

Tankowanie i kontrola poziomu oleju Tankować benzynę bezołowiową (patrz podręcznik silnika). Napełnić zbiornik paliwa maksymalnie do wysokości 2 cm poniżej dolnej krawędzi króćca wlewu. Mocno zamknąć zbiornik paliwa. Sprawdzić poziom oleju, w razie potrzeby uzupełnić niedobór (patrz „Instrukcja obsługi silnika“). Czyszczenie komory akumulatora na silniku Ciała obce i zanieczyszczenia usunąć z komory akumulatora na silniku za pomocą ścierki i szczotki. Uruchomienie silnika Rysunek 5 Niebezpieczeństwo W celu ochrony przed zranieniem – nie włączać silnika, jeżeli użyt

kownik stoi przed otworem wyrzutowym, – Dłoni i stóp nie zbliżać od zespołu tnącego, – nie zbliżać nigdy dłoni, stóp, ani innych części ciała do obracających się części urzą

dzenia. Nie zbliżać się do otworu wyrzutowego. Przed włączeniem silnika wyłączyć sprzęgło zespołu tnącego i napędu. Przy włączaniu silnika nie wolno przechylać urządzenia. Urządzenie odstawiać na płaskiej powierzchni, gdzie trawa jest możliwie krótka lub jest jej mało. Wskazówki dotyczące silnika – Przestrzegać informacji zawartych w instrukcji obsługi silnika. – Niektóre modele nie są wyposażone w dźwignię gazu; liczba obrotów ustawiana jest automatycznie. Silnik pracuje zawsze z optymalną prędkością obrotową. Akumulator startowy włożyć do komory akumulatora na silniku, aż do zatrzasku – rysunek 5A. Otworzyć zawór dopływu paliwa (jeżeli jest). Ustawić dźwignię gazu (jeżeli jest) na /max – rysunek 5B. Stanąć z tyłu za urządzeniem, nacisnąć uchwyt bezpieczeństwa i przytrzymać – rysunek 5C. Włączyć kluczyk zapłonowy na uchwycie prowadzącym, aż silnik wystartuje (próba startu maks. 5 sekund, przed następną próbą zaczekać co najmniej 1 minutę) – rysunek 5C. Jeżeli silnik pracuje: Po uruchomieniu silnika przesunąć dźwignię gazu (jeżeli jest) do pozycji pomiędzy /max i /min, aby silnik rozgrzał się przez krótki czas. Do koszenia trawy nastawić dźwignię gazu (jeżeli jest) na pełny gaz. Wskazówka Dalsze informacje dotyczące obsługi silnika można znaleźć w instrukcji obsługi silnika. Zatrzymywanie silnika Rysunek 7 Ustawić dźwignię gazu (jeżeli jest) na /min. Zwolnić uchwyt bezpieczeństwa. Silnik i zespół tnący zatrzymują się po krótkim czasie. Praca urządzeniem Włączanie/wyłączanie napędu kół (tylko dla urządzeń z napędem kół) Rysunek 6 Włączanie napędu kół : Wcisnąć dźwignię napędu kół (2) razem z uchwytem bezpieczeństwa (1) do przodu. Im dalej dźwignie są przesuwane do przodu, tym szybciej jedzie urządzenie. Wyłączanie napędu kół : Pociągnąć dźwignię napędu kół (2) razem z uchwytem bezpieczeństwa (1) maksymalnie do tyłu. Wskazówka Ze względów konstrukcyjnych może się zdarzyć, że przy cią- gnięciu urządzenia do tyłu tylne koła będą stawiały zwiększony opór. Zjawisko takie nie jest uszko- dzeniem ani błędem urządzenia, tylko reakcją uwarunkowaną tech- nicznie. Sposób usunięcia (zależnie od modelu): Urządzenie bez zaciągania dźwigni napędu poprowadzić najpierw troche do przodu, a następnie do tyłu. Wyjmowanie i opróżnianie kosza (dla urządzeń z koszem) Rysunek 11 Gdy ścięta trawa pozostaje na ziemi lub wskaźnik stanu napeł- nienia (opcja, rysunek 12) wskazuje, że kosz jest pełny: Puścić uchwyt bezpieczeństwa i poczekać, aż silnik się zatrzyma. Odchylić klapę otworu wyrzutowego i wyjąć kosz. Opróżnić kosz. Praca bez kosza Po wyjęciu kosza klapa otworu wyrzutowego opada na dół. Przy pracy bez kosza ścięta trawa wyrzucana jest bezpośrednio na dół. Przebudowa do koszenia na ściółkę (przy urządzeniach z opcjonalnym sprzętem do koszenia na ściółkę) Urządzenia z wyrzutem do tyłu: Rysunek 8A Unieść klapę otworu wyrzutowego. Wyjąć kosz. Założyć klin do ściółki (zależnie od modelu). Opuścić klapę otworu wyrzutowego. !Polski Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym WskazówkaKosiarki ze zintegrowaną funkcją mulczowania nie potrzebują dodat-kowego klina do mulczowania – tę funkcję spełnia specjalnie ukształ-towana klapa otworu wyrzutowego (rys. 8B). Przebudowa do koszenia z bocznym wyrzutem (w zależności od wersji wykonania) Jeśli występuje:Zdjąć kosz i opuścić w dół klapę tylnego otworu wyrzutowego. Podnieść odbojnicę/zamknięcie do mulczowania i zamontować wyrzut boczny (rysunek 9). Po zakończeniu pracy wyciągnąć kluczyk ze stacyjki (o ile jest), Odczekać, aż wszystkie ruchome części całkowicie się zatrzymają, a silnik się ochłodzi. Zamknąć kurek paliwa (o ile jest – patrz „Instrukcja obsługi silnika“). Wyjąć wtyczkę świec zapłonowych. Opróżnić kosz. Wyjąć z silnika akumulator startowy – rys. 16. W razie potrzeby doładować akumulator.Rysunek 17W celu sprawdzenia stopnia naładowania akumulatora nacisnąć przycisk (1) na akumulatorze. Diody LED (2) wskazują przybliżony stopień naładowania akumulatora.Jeżeli dioda LED miga, natychmiast naładować akumulator.WskazówkaOdstawiać urządzenie w zamkniętych pomieszczeniach tylko z ostygniętym silnikiem. Wskazówki dotyczące pielęgnacji trawy Podajemy poniżej kilka wska-zówek, aby trawa była zdrowa i równomiernie rosła. Koszenie Trawa to wiele różnych gatunków roślin trawiastych. Częste koszenie sprzyja rozwojowi gatunków traw, które są dobrze ukorzenione i tworzą mocną darń. Przy rzadkim koszeniu rozwijają się szczególnie trawy wysoko rosnące i dzikie ziele (np. koniczyna, stokrotki).Normalna wysokość trawy wynosi ok. 4–5 cm. Kosić należy tylko do 1/3 wysokości całkowitej; czyli przy wysokości 7–8 cm należy skosić trawę do normalnej wysokości.Nie kosić trawy niżej niż 4 cm, w przeciwnym przypadku, jeżeli jest sucho, darń ulegnie znisz-czeniu.Trawę, która urosła wysoko (np. po urlopie) kosić etapami, aż do normalnej wysokości.Kosić lekko nakładającymi się pasami. Koszenie na ściółkę (z wyposażeniem) Podczas koszenia trawa zostaje pocięta na małe kawałki (ok. 1 cm) i pozostaje na trawniku. W ten sposób zatrzymywanych jest wiele składników odżywczych. Optymalny wynik jest zagwaran-towany, jeżeli zawsze będzie utrzy-mywana krótka trawa, patrz również rozdział „Koszenie“. Podczas mulczowania prze-strzegać następujących instrukcji:– Nie kosić mokrej trawy. – Nie kosić więcej niż 2 cm z całkowitej długości trawy.– Jechać powoli.– Wykorzystywać maksymalną liczbę obrotów silnika.– Regularnie czyścić zespół tnący. Transport urządzenia Na krótkich odcinkach popychać ręcznie Niebezpieczeństwo Obracający się zespół tnący może pochwycić przedmioty i odrzucić je, wyrządzając w ten sposób szkody. W celu przeprowadzenia urządze

nia przez inne powierzchnie niż trawniki, należy najpierw wyłączyć silnik. Na pojeździe Niebezpieczeństwo Przed każdym transportem zatrzy

mać silnik i pozostawić do ochłodzenia. Wyjąć wtyczkę świecy zapłonowej. Nie wolno transportować urządze

nia w przechylonej pozycji. Podczas transportu na lub w pojeździe transportowym należy zabezpieczyć urządzenie przed przypadkowym przesunięciem się. Transportować urządzenie tylko z pustym zbiornikiem paliwa. Pokrywa zbiornika paliwa musi być solidnie zamknięta. Urządzenia ze składanym uchwytem prowadzącym:Rysunek 10 Uchwyt prowadzący można złożyć, co ułatwi przechowywanie urządzenia. Konserwacja/czyszczenie Niebezpieczeństwo W celu ochrony przed zranieniem, przed przystąpieniem do jakichkolwiek prac przy urzą

dzeniu należy: – wyłączyć silnik; – Wyciągnąć kluczyk ze stacyjki (o ile jest), – Odczekać, aż wszystkie ruchome części całkowicie się zatrzymają, a silnik się ochłodzi, – Wyjąć wtyczkę świec zapło

nowych przy silniku, aby unie

możliwić przypadkowe włączenie silnika,

!Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym Polski

– Wyjąć z silnika akumulator startowy, – Przestrzegać dodatkowych wskazówek bezpieczeństwa podanych w instrukcji obsługi silnika. Niebezpieczeństwo W celu ochrony przed zranieniem zespołem tnącym, wszelkie czyn

ności, jak wymiana lub ostrzenie noży, zlecić do wykonania w uprawnionym warsztacie specja

listycznym (konieczne są specjalne narzędzia). Uwaga Urządzenie przechylać tylko w taki sposób, aby świece zapłonowe skierowane były zawsze do góry, ponieważ w ten sposób unika się uszkodzenia silnika paliwem lub olejem silnikowym. Wskazówka Regularna pielęgnacja zapewnia długą żywotność i bezawaryjną eksploatację. Niewystarczająca konserwacja urządzenia może spowodować usterki wpływające na bezpieczeństwo. Przegląd i konserwacja Uwaga Przestrzegać instrukcji dotyczą

cych konserwacji, podanych w instrukcji obsługi silnika. Pod koniec sezonu zlecić sprawdzenie i konserwację urządzenia w specjalistycznym punkcie serwi

sowym. Wszelkie naprawy zlecać do wyko

nania tylko w uprawnionym warsz

tacie specjalistycznym. Uwaga Zagrożenie środowiska olejem silnikowym. Stary, zużyty olej pozostały po wymianie oleju silnikowego oddać w odpowiednim punkcie zbioru oleju lub w przedsiębiorstwie oczyszczania miasta. Zagrożenie środowiska bateriami/ akumulatorami Zużytych akumulatorów/baterii nie wolno wyrzucać do domowych śmieci. Proszę je oddać w punkcie zakupu, albo w przedsiębiorstwie oczyszczania miasta. Przed odda

niem urządzenia na złom należy usunąć z niego zużyte baterie/aku

mulatory. Wskazówka Przestrzegać okresów przeglądów i serwisu podanych w instrukcji obsługi silnika. Zależnie od modelu urządzenie wyposażone jest w elektroniczny wskaźnik przeglądów i konserwacji (rys. 13). Przestrzegać nakazów przeglądów i konserwacji, które pojawiają się na wskaźnikach dodatkowo do pisemnych wska- zówek dotyczących przeglądów i konserwacji. Opis obsługi i dalsze informacje można znaleźć w oddzielnej instrukcji obsługi, która dołączona jest do wskaźnika przeglądów i konserwacji. Przed każdym uruchomieniem Sprawdzić poziom oleju, w razie potrzeby dolać olej. Sprawdzić, czy połączenia śrubowe są prawidłowo dokręcone, w razie potrzeby dokręcić. Sprawdzić skuteczność działania wyposażenia bezpieczeństwa. Ciała obce i zanieczyszczenia usunąć z komory akumulatora na silniku za pomocą ścierki i szczotki. Sprawdzić punkt włączenia sprzęgła: (tylko dla urządzeń z napędem kół) – Urządzenie nie może się posuwać do przodu przy pracującym silniku i wyłączonym napędzie kół. – Urządzenie powinno jechać do przodu przy pracującym silniku i włączonym napędzie kół. Rysunek 15 Zależnie od modelu można wyregulować cięgło Bowdena napędu kół poprzez przełożenie z otworu mocowania A do otworu B. Wskazówka Konieczne tylko wtedy, jeżeli na skutek zużycia elementów, prędkość zmniejsza się coraz bardziej pomimo, że dźwignia napędu kół jest całkowicie przyciśnięta do przodu. Po pierwszych 2–5 godzinach pracy Wymienić olej, patrz „Instrukcja obsługi silnika“. Po każdym koszeniu i w razie potrzeby Doładować akumulator. Jeden raz na sezon Wymienić olej, patrz „Instrukcja obsługi silnika“. Nasmarować przeguby i sprężyny skrętowe przy klapie wyrzutowej. Po zakończeniu sezonu zlecić przegląd i konserwację urządzenia w specjalistycznym warsztacie. Regularnie (co najmnie 1x w roku) zlecać sprawdzenie akumulatora i prostownika w uprawnionym warsztacie specjalistycznym. Czyszczenie Uwaga Urządzenie wyczyścić po każdym użyciu. Urządzenie, które nie jest regularnie czyszczone, łatwiej ulega awariom. Do czyszczenia nie używać myjki wysokociśnieniowej. Czyszczenie zasobnika zbieracza skoszonej darni (tylko dla urządzeń z koszem) Czyszczenie najłatwiej wykonać zaraz po zakończeniu koszenia. Wyjąć i opróżnić kosz. Kosz można wymyć silnym strumieniem wody (wężem ogrodowym). !Polski Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym

Kosz należy dokładnie wysuszyć przed następnym użyciem urządzenia. Czyszczenie kosiarki Niebezpieczeństwo Podczas pracy przy zespole tną

cym można łatwo się zranić. Dla własnej ochrony stosować ręka

wice robocze. Uwaga Urządzenie przechylać tylko w taki sposób, aby świece zapłonowe skierowane były zawsze do góry, ponieważ w ten sposób unika się uszkodzenia silnika paliwem lub olejem silnikowym. Urządzenia nie wolno spryskiwać wodą, ponieważ może to spowodo

wać uszkodzenie części elektrycz

nych. Akumulator i prostownik do łado

wania akumulatora chronić przed wilgocią. Urządzenie należy czyścić moż- liwie natychmiast po użyciu. Czyszczenie komory akumulatora na silniku Ciała obce i zanieczyszczenia usunąć z komory akumulatora na silniku za pomocą ścierki i szczotki. Urządzenie bez systemu czyszczenia: Komorę zespołu tnącego i klapę otworu wyrzutowego wyczyścić szczotką, miotełką lub ścierką. Urządzenie postawić na kółkach i usunąć widoczne resztki trawy iziemi. Urządzenie z systemem czyszczenia: Rysunek 14 Kosiarki z systemem myjącym zespół tnący wyposażone są w przyłącze wody. Dzięki temu resztki trawy można zmyć ze spodniej strony zespołu tnącego i zapobiec osadzaniu się chemi- kaliów powodujących korozję. Po zakończeniu koszenia wykonać następujące czynności: Urządzenie ustawić na równej powierzchni, na której nie ma żwiru ani luźnych kamienii itp. Wskazówka Kanału wyrzutowego nie wolno kie- rować na domy, garaże, ani inne objekty. Zamontować na wąż wodny dostępny w handlu adapter (jako opcja w zakresie dostawy) i przyłączyć do przyłącza wodnego zespołu tnącego. Odkręcić zawór wodny. Wystartować silnik i pozostawić pracujący na kilka minut. Zatrzymać silnik i odłączyć wąż wodny od urządzenia. Po zakończeniu czyszczenia: Wystartować silnik i pozostawić pracujący na kilka minut, aby wysuszyć spodnią stronę zespołu tnącego. Zatrzymać silnik. Przechowywanie urządzenia Niebezpieczeństwo Wybuchu i pożaru. Nie przechowywać urządzenia z paliwem w zbiorniku (benzyną) w pomieszczeniach, w których opary paliwa mogłyby mieć kontakt z otwartym ogniem lub iskrami. Uwaga Możliwość uszkodzenia urządzenia. – Urządzenie (z ochłodzonym sil

nikiem) przechowywać tylko w czystym i suchym pomiesz

czeniu. – Na dłuższy okres przechowy

wania, np. w okresie zimy, należy koniecznie zabezpieczyć urządzenie przed rdzą. – Akumulator i prostownik do łado

wania akumulatora przecho

wywać w chłodnym i suchym miejscu. – Akumulator i prostownik do łado

wania akumulatora chronić przed wilgocią, deszczem, śniegiem i mrozem. Po sezonie lub jeśli urządzenie nie będzie używane przez ponad jeden miesiąc: Spuścić paliwo do odpowiedniego pojemnika i przygotować silnik do przechowywania w sposób opisany w instrukcji obsługi silnika. Uwaga Paliwo spuszczać tylko na wolnym powietrzu. Wyczyścić urządzenie i kosz. W celu ochrony przed rdzą przetrzeć wszystkie części metalowe naoliwioną ścierką (olej bez żywicy) lub spryskać olejem w aerozolu. Naładować akumulator. Gwarancja W każdym kraju obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo han- dlowe w tym kraju lub przez importera. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile zostały one spowodowane wadami mate- riałowymi lub produkcyjnymi. W przypadku roszczenia gwaran- cyjnego należy zwrócić się do sprzedawcy lub najbliższego oddziału naszej firmy. Informacje dotyczące silnika Producent silnika odpowiada za wszystkie problemy związane z mocą, pomiarem mocy, danymi technicznymi, gwarancją i serwisem. Dokładniejsze infor- macje podane są w oddzielnej instrukcji obsługi wydanej przez producenta silnika, która należy do zakresu dostawy.

!Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym Polski

Rozpoznawanie i usuwanie usterek Zakłócenia w działaniu urządzenia spowodowane są często błahymi przyczynami, które powinni Państwo poznać i częściowo sami usunąć. W wątpliwych przy- padkach można uzyskać pomoc w sklepie specjalistycznym.

Problem Możliwa(-e) przyczyna(-y) Sposób usunięcia Silnik nie uruchamia się. Dźwignia gazu jest w nieprawidłowej pozycji. Ustawić dźwignię gazu w pozycji lub ssanie – CHOKE (jeżeli silnik jest zimny). Ustawić dźwignię gazu w pozycji / max. lub START (jeżeli silnik jest ciepły). Kosiarka stoi w wysokiej trawie. Ustawić kosiarkę w niskiej trawie. Brak paliwa w zbiorniku. Do zbiornika wlać czyste, świeże paliwo. Nie jest podłączony wtyk świecy zapłonowej. Włożyć wtyczkę świec zapłonowych. Paliwo jest stare lub zanieczyszczone. Wymienić na świeże paliwo. Zanieczyszczony filtr powietrza. Oczyścić filtr powietrza. Akumulator włożony jest nieprawidłowo. Akumulator włożyć prawidłowo do komory akumulatora na silniku i wcisnąć, aż do zatrzasku. Rozładowany akumulator. Akumulator ładować prostownikiem należącym do zakresu dostawy. Przewód jest uszkodzony. Sprawdzić, czy przewód elektryczny jest w porządku. Akumulator jest uszkodzony. Zlecić sprawdzenie akumulatora w uprawnionym warsztacie specjalistycznym. Niezwykłe odgłosy (klekotanie, szczękanie, stukanie). Śruby, nakrętki lub inne elementy mocujące są luźne. Części zamocować. Jeżeli odgłosy pozostają: Zlecić naprawę w autoryzowanym punkcie serwisowym.Polski Instrukcja obsługi – kosiarka do trawy z silnikiem spalinowym

Urządzenie trzęsie; występują drgania. Nóż jest luźny. Zlecić dokręcenie śruby mocującej nóż w autoryzowanym punkcie serwisowym. Nóż jest uszkodzony. Zlecić wymianę noża w autoryzowanym punkcie serwisowym. Nóż jest nieprawidłowo wyważony. Zlecić wymianę lub wyważenie noża w autoryzowanym punkcie serwisowym. Elementy mocujące silnik są luźne. Zlecić prawidłowe zamocowanie silnika w autoryzowanym punkcie serwisowym. Nieczyste cięcie lub spadek liczby obrotów. Trawa za wysoka. Nastawić większą wysokość cięcia, w razie konieczności kosić dwa razy. Skoszona trawa pozostaje na ziemi lub kosz nie napełnia się. Trawa za mokra. Zaczekać, aż trawa obeschnie. Otwór wyrzutowy jest zatkany. Wyłączyć silnik; usunąć przyczynę zatkania. Nóż jest tępy. Zlecić wymianę lub naostrzenie noża w autoryzowanym punkcie serwisowym. Za mała moc silnika. Częściej kosić trawnik; nastawić większą wysokość cięcia. Kosz jest pełny. Wyłączyć silnik; opróżnić kosz. Kosz jest zanieczyszczony. Wyłączyć silnik; wyczyścić otwory powietrza w koszu. Napęd kół nie działa. Pasek klinowy jest zerwany, albo sprzęgło uszkodzone. Zlecić wymianę uszkodzonych części w autoryzowanym punkcie serwisowym. Linka cięgła/cięgło Bowdena jest zerwane. Zlecić wymianę uszkodzonych części w autoryzowanym punkcie serwisowym. Problem Możliwa(-e) przyczyna(-y) Sposób usunięciaProvozní návod – Sekačka trávy se spalovacím motorem Český
