KULLANIM KILAVUZU A 460 A SP HW IS Wolf Garten

(Orijinal işletme kılavuzu)

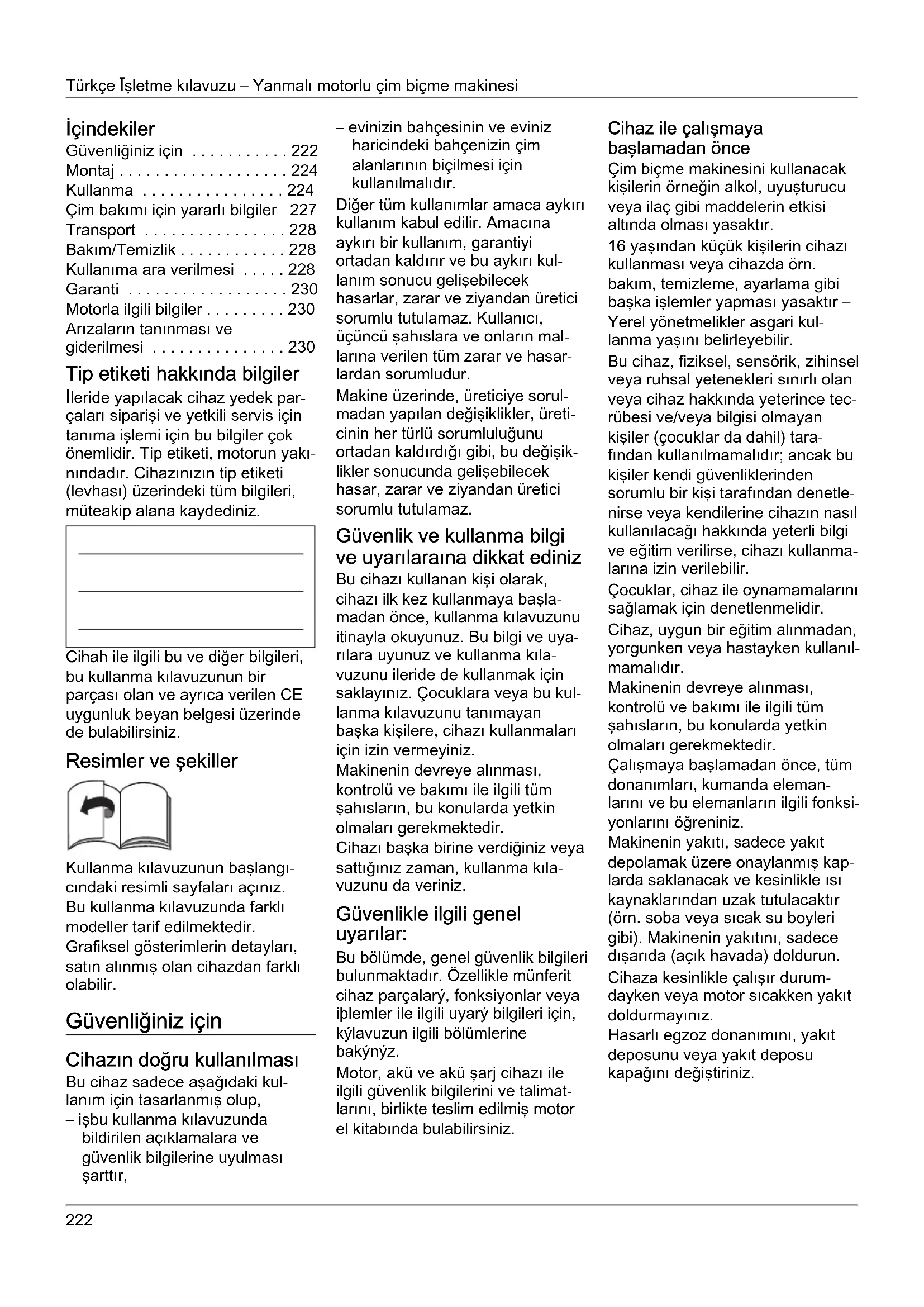

Русский 232

Güvenliğiniz için 222

Montaj 224

Kullanma 224

Çim bakımı için yararlı bilgiler 227

Transport 228

Bakım/Temizlik ..... 228

Kullanıma ara verilmesi ..... 228

Garanti 230

Motorla ilgili bilgiler ..... 230

Arızaların tanınması ve giderilmesi 230

Tip etiketi hakkında bilgiler

İleride yapılacak cihaz yedek parçaları siparişi ve yetkili servis için tanıma işlemi için bu bilgiler çok önemlidir. Tip etiketi, motorun yakınıındadır. Cihazınızın tip etiketi (levhası) üzerindeki tüm bilgileri, müteakip alana kaydediniz.

Cihah ile ilgili bu ve diğer bilgileri, bu kullanma kılavuzunun bir parçası olan ve ayrıca verilen CE uygunluk beyan belgesi üzerinde de bulabilirsiniz.

Resimler ve şekiller

Kullanma kılavuzunun başlangı- cındaki resimli sayfaları açınız.

Bu kullanma kılavuzunda farklı modeller tarif edilmektedir.

Grafiksel gösterimlerin detayları, satın alınmış olan cihazdan farklı olabilir.

Güvenliğiniz için

Cihazın doğru kullanılması

Bu cihaz sadece aşağıdaki kul- lanım için tasarlanmış olup,

– işbu kullanma kılavuzunda bildirilen açıklamalara ve güvenlik bilgilerine uyulması şarttır,

– evinizin bahçesinin ve eviniz haricindeki bahçenizin çim alanlarının biçilmesi için kullanılmalıdır.

Diğer tüm kullanımlar amaca aykırı kullanım kabul edilir. Amacına aykırı bir kullanım, garantiyi ortadan kaldırır ve bu aykırı kullanım sonucu gelişebilecek hasarlar, zarar ve ziyandan üretici sorumlu tutulamaz. Kullanıcı, üçüncü şahislara ve onların mallarına verilen tüm zarar ve hasarlardan sorumludur.

Makine üzerinde, üreticiye sorulmadan yapılan değişiklikler, üreticinin her türlü sorumluluğunu ortadan kaldırdığı gibi, bu değişiklikler sonucunda gelişebilecek hasar, zarar ve ziyandan üretici sorumlu tutulamaz.

Güvenlik ve kullanma bilgi ve uyarılaraına dikkat ediniz

Bu cihazı kullanan kişi olarak, cihazı ilk kez kullanmaya başlamadan önce, kullanma kılavuzunu itinayla okuyunuz. Bu bilgi ve uyarılara uyunuz ve kullanma kılavuzunu ileride de kullanmak için saklayınız. Çocuklara veya bu kullanma kılavuzunu tanımayan başka kişilere, cihazı kullanmaları için izin vermeyiniz.

Makinenin devreye alınması, kontrolü ve bakımı ile ilgili tüm şahısların, bu konularda yetkin olmaları gerekmektedir.

Cihazı başka birine verdiğimiz veya sattığınız zaman, kullanma kılavuzunu da veriniz.

Güvenlikle ilgili genel uyarılar:

Bu bölümde, genel güvenlik bilgileri bulunmaktadır. Özellikle münferit cihaz parçalarý, fonksiyonlar veya iplemler ile ilgili uyarý bilgileri için, kılavuzun ilgili bölümlerine bakýnýz.

Motor, akü ve akü şarj cihazı ile ilgili güvenlik bilgilerini ve talimatlarını, birlikte teslim edilmiş motor el kitabında bulabilirsiniz.

Cihaz ile çalışmaya başlamadan önce

Çim biçme makinesini kullanacak kişilerin örneğin alkol, uyuşturucu veya ilaç gibi maddelerin etkisi altında olması yasaktır.

16 yaşından küçük kişilerin cihazı kullanması veya cihazda örn. bakım, temizleme, ayarlama gibi başka işlemler yapması yasaktır – Yerel yönetmelikler asgari kul- lanma yaşını belirleyebilir.

Bu cihaz, fiziksel, sensörik, zihinsel veya ruhsal yetenekleri sınırlı olan veya cihaz hakkında yeterince tecrübesi ve/veya bilgisi olmayan kişiler (çocuklar da dahil) tarafından kullanılmamalıdır; ancak bu kişiler kendi güvenliklerinden sorumlu bir kişi tarafından denetlenirse veya kendilerine cihazın nasıl kullanılacağı hakkında yeterli bilgi ve eğitim verilirse, cihazı kullanmalarına izin verilebilir.

Çocuklar, cihaz ile oynamamalarını sağlamak için denetlenmelidir.

Cihaz, uygun bir eğitim alınmadan, yorgunken veya hastayken kullanıl-mamalıdır.

Makinenin devreye alınması, kontrolü ve bakımı ile ilgili tüm şahısların, bu konularda yetkin olmaları gerekmektedir.

Çalışmaya başlamadan önce, tüm donanımları, kumanda eleman-larını ve bu elemanların ilgili fonksiyonlarını öğreniniz.

Makinenin yakıtı, sadece yakıt depolamak üzere onaylanmış kaplarda saklanacak ve kesinlikle ısı kaynaklarından uzak tutulacaktır (örn. soba veya sıcak su boyleri gibi). Makinenin yakıtını, sadece dışarıda (açık havada) doldurun.

Cihaza kesinlikle çalışır durum-dayken veya motor sıcakken yakıt doldurmayınız.

Hasarlı egzoz donanımını, yakıt deposunu veya yakıt deposu kapağını değiştiriniz.

Kullanmadan önce kontrol ediniz:

– Çim toplama tertibatının işlevini ve dışarı atma kapağının doğru kapanıp kapanmadığını kontrol ediniz. Hasarlı, aşınmış veya eksik parçaları derhal yenileyiniz veya tamamlayınız.

- Kesici aletlerin, sabitleme pimlerinin ve tüm kesici ünitenin aşınmış veya hasarlı olup olmadığını kontrol ediniz. Balans bozuklukları olmasını önlemek için, aşınmış veya hasarlı parçaların uzman ve yetkili bir atölyede sadece komple set şeklinde değiştirilmesini sağlayınız.

Cihaz ile birlikte teslim edilen şarj cihazı sadece, cihazın içindeki akünün şarj edilmesi için kullanılmalıdır. Akü sadece bu şarj cihazı ile şarj edilmelidir.

Yedek parçalar ve aksesuarlar, üretici tarafından belirlenmiş taleplere uygun olmalıdır.

Bu nedenle, sadece orijinal yedek parçalar/aksesuarlar veya üretici tarafından kullanımına izin verilmiş yedek parçalar/aksesuarlar kullanınız. Parçaları değiştirirken, her zaman birlikte gönderilen montaj uyarlarına uyunuz.

Üretici tarafından onaylanmayan yedek parçaların veya aksesuarların kullanılması, güvenlik açısından oldukça risklidir.

Makine, sadece kalifiye bir eleman veya yetkili bir servis tarafından tamir edilmelidir.

Cihazın güvenli bir şekilde çalışması için bakımlarını her zaman zamanında yaptırın.

Cihaz ile çalışırken

Cihaz ile veya cihazda yapılan çalışmalarda, uygun giysi kullanınız, örn:

– güvenlik donanımlı ayakkabı,

- uzun pantolon,

– vücuda iyi oturan giysi,

- işitme koruması,

- koruyucu gözlük.

Kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır. Bağcıkları veya kemerleri sarkan kıyafetler giyilmemelidir.

Kulak koruyucu kullanmaksızın çalışmak, sağırlığa neden olabilir.

Kulak koruyucu kullanılıyor olsa da, kulakların korunması amacıyla, çalışmalara sık sık ara verilmelidir.

Tüm güvenlik tertibatları daima komple ve kusursuz durumda cihaza takılmış olmalıdır.

Güvenlik ekipmanları üzerinde değişiklik yapmayın.

Cihazı sadece üreticinin öngördüğü ve teslim ettiği teknik konumda kullanınız.

Fabrikada yapılan motor ayarları hiçbir zaman değiştirilmemelidir.

Makineyle çalışırken, açık alev ve kıvılcım oluşmamasına dikkat edin ve sigara içmeyin.

Titreşimler ile ilgili bilgiler:

Titreşimler, sinir hasarlarına yol açabilir ve eller ve kolların kan dolaşımını olumsuz etkileyebilir.

– Soğuk havalarda, sıcak tutacak giysiler gizin ve ellerinizi sıcak ve kuru tutun.

- Molalar verin.

– Şayet parmaklarınız veya ellerinizde uyuşma, karıncalanma, ağrı hissedecek olursanız veya parmaklarınız veya ellerinizin rengi beyazlaşırsa, makineyle çalışmayı hemen bırakın ve gerekiyorsa hemen bir doktora müracaat edin.

Bu cihazda yapılacak her çalışmadan önce

Yaralanma durumlarını önlemek için, bu cihazda yapılacak her çalışmadan (örn. bakım ve ayar çalışmaları) ve transport işleminden (örn. kaldırma veya taşıma) önce

- Motoru stop edin,

- Kontak anahtarını (eğer varsa) çekip çıkarınız.

– Tüm hareket eden parçaların tamamen durmasını ve motorun soğumasını bekleyiniz.

– Motorun istenmeden çalışmaya başlamasını önlemek için, kontak anahtarını motordan çekip çıkarınız.

- Start aküsünü söküp motordan ayırınız,

- Motor el kitabındaki ek güvenlik bilgilerine dikkat ediniz.

Cihaz ile çalışıktan sonra

Cihazın yanından kesinlikle motoru durdurmadan ayrılmayınız ve gerekirse kontak anahtarını çekip çıkarınız.

Güvenlik ekipmanları

Resim 1

Tehlike

Güvenlik tertibatları hasarlı veya takılmamış olan bir cihazı kesinlikle kullanmayınız.

Güvenlik kolu (1)

Acil durumlarda motor ve biçak sistemini durduran emniyet kolu, sizin güvenliğinizi sağlar.

Bu ünitenin işlevinin safdışı bırakılması denenmemelidir.

Dışarı atma kapağı (2) veya darbeye karşı koruma birimi (3)

Dışarı atma kapağı/darbeye karşı koruma birimi sizi, kesici üniteden veya dışarı sıçrayabilecek sert maddelereden kaynaklanabilecek yaralanmalara karşı korur. Cihaz sadece dışarı atma kapağı veya darbeye karşı koruma birimi takılı şekilde çalıştırılmalıdır.

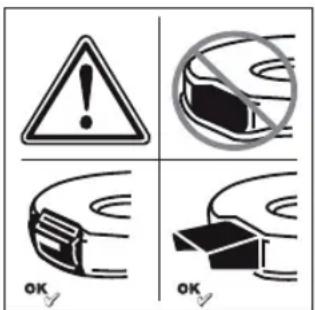

Cihazdaki semboller

Cihaz üzerine farklı semboller çıkartma olarak yapıştırılmıştır.

Aşağıda, bu sembollerin açıklamasını bulabilirsiniz:

Dikkat! Cihazı devreye sokmadan önce, kullanma kılavuzunu okuyunuz!

Üçüncü şahısları tehlike alanından uzak tutunuz!

Cihazda herhangi bir işlem yapmadan önce ve cihazın yanından ayrılmadan önce, motoru kapatınız ve kontak anah-tarını çekip çıkarınız. "Güvenliğiniz için" bölümündeki ek bilgilere dikkat ediniz.

Kesici aletlerde yapılacak çalışmalardan önce, kontak anah-tarını çekip çıkarınız! Parmaklarını ve ayaklarını kesici aletlerden uzak tutunuz! Cihazı ayar-lamadan ve temizle-meden veya kontrol etmeden önce kapa-tınız ve kontak anah-tarını çekip çıkarınız.

Yaralanma tehlikesi; sadece dışarı atma ünitesi takılı olarak çalışınız.

Bu sembolleri cihazda daima okunaklı bir şekilde muhafaza ediniz.

Kılavuzdaki semboller

Bu kılavuzda, muhtemel tehlikeleri gösteren veya önemli bilgi ve uya- rılara dikkat çeken semboller kullanılmıştır. Apaðýda, bu sembollerin açýklamasýný bulabilirsiniz:

Tehlike

Tarif edilen çalışma ile ilgili tehlikelere dikkatiniz çekilir; bu çalışmalar esnasında insanlar için tehlike söz konusudur.

Dikkat

Tarif edilen çalışma ile ilgili tehlikelere dikkatiniz çekilir; bu çalışmalar esnasında cihaz için hasar tehlikesi söz konusudur.

i Bilgi

Önemli bilgilere ve uygulama için yararlı bilgilere dikkat çeker.

Montaj

Cihazın montajı ayrı bir ek sayfada resimler ile gösterilir.

i Giderme bilgisi

Ambalaj artiklari, eski cihazlar/makineler vb. yerel mevzuatlara uygun olarak bertaraf edilmelidir.

Kullanma

Motor el kitabındaki bilgi ve uyarılara da dikkat ediniz.

Tehlike

Kaza

– Çim biçme esnasında, cihazın yakınında kimse olmamalıdır; özellikle de çocuklar veya hayvanlar. Cihazdan dışarı fırlatına taş veya başka cisimlerden kaynaklanan yaralanma tehlikesi.

Düşme

– Cihaza sadece normal yürüme hızı ile iteleyiniz.
– Özellikle geri geri hareket ederek ve cihazı kendinize doğru çekerek çim biçtiğinizde dikkatlı olunuz.
– Meyilli alanlarda çim biçerken, cihaz devrilebilir ve yaralanabilirsiniz. Meyilli alanlarda, alanın eni boyunca hareket ederek çim biçimiz, yukarı ve aşağı doğru değil. % 20' den daha fazla meyilli alanlarda çim biçimeyiniz.
– Çim biçme yönünü değiştirirken özellikle dikkatli olunuz ve daima yere sağlam basmaya dikkat ediniz.
– Farklı alanların sınır bölgelerinde çim biçme durumunda yaralanma tehlikesi söz konusudur. Kenar alanlarda, çit ile çevrilmiş bölgelerde veya meyilli alanlarda çim biçilmesi tehlikelidir. Çim biçme esnasında, gereken güvenlik mesafesine uyunuz.

– Nemli veya ıslak çim biçerken, cihaz yere yeterince sağlam oturmadığı için, kayabilir ve bunun sonucunda siz de düşebilirsiniz. Çimleri sadece kuru halde biçimiz.
– Sadece gündüz, yani gün ışığında veya iyi suni aydınlatma durumunda çalışınız.

Yaralanma

– Kılavuz kollar tarafından belirlenen, tam devir yapan alete olan güvenlik mesafesine daima uyulmalıdır.

- Kullanıcının çalışma alanı işletme esnasında itme kolunun arka kısmındadır.

- Kesinlikle ellerinizi veya ayakla- rınızı dönen parçalara yaklaştı- mayınız ve bu parçaların altına sokmayınız.

– Cihazı örn. yağmurlu veya fırtınalı havalar gibi kötü hava koşulla- rında kullanmayınız.

– Cihazı, sadece kuru hava koşulla- rında kullanınız.

– Çim biçme makinesini yağmurdan ve sudan koruyunuz. Islak çim biçerken, cihaz yere yeterince sağlam oturmadığı için kayabilir.

- Motoru durdurunuz ve kesici aletin durmasını bekleyiniz:

- cihazı yan yatırmadan önce.

– çim alan haricindeki alanlar üzerinden sevk ederken.

– Motoru kapatınız ve motorun istenmeden çalıştırılmasını önlemek için: Kontak anahtarını (eğer varsa) çekip çıkarınız, start aküsünü söküp motordan ayırınız, motorun soğumasını bekleyiniz ve buji fişini çekip çıkarınız,

– çıkış kısmından tıkanıklıkları ve blokajları gidermeden önce.

– çim biçme makinesini kontrol etmeden, temizlemeden, ayarlamadan veya cihazda herhangi bir çalışma yapmadan önce.

– Yabancı bir cisme çarpılınca. Çim biçme makinesinde hasar olup olmadığını kontrol ediniz ve hasar varsa, cihazı yetkili bir atölyeye götürünüz.

- Cihaz garip ve yoğun bir şekilde titremeye başlarsa: Cihazı derhal kontrol ediniz.

– Motoru çalışmakta olan bir cihazı kesinlikle kaldırmayınız ve taşımayınız.

– Çim biçilecek alanı kontrol ediniz ve cihaz tarafından kapılabilecek ve fırlatılabilecek tüm cisimleri gideriniz.

- Yabancı bir cismin (örn. taş), bıçaklara çarpması veya maki- nenin anormal bir şekilde tit- remeye başlaması durumunda: Motoru derhal kapatınız. Cihazı daha fazla kullanmadan önce, yetkili bir atölyede hasar olup olmadığı hususunda kontrol ettiriniz.

– Tırpanlı çim biçme makinelerinde kesinlikle çim dışarı atma deliğinin önünde durmayınız.

Çim toplama düzenli cihazlar:

– Çim toplama düzenini çıkarırken, dışarı sıçrayan çimler veya yabancı cisimler tarafından kendiniz veya başkaları yaralana-bilir. Çim toplama düzenini kesinlikle motor çalışırken boşaltmayınız. Cihazı kapatınız.

Karbonmonoksit gazından kaynaklanan boğulma tehlikesi. Yanmalı motoru sadece açık alanda çalıştırınız.

Patlama ve yangın tehlikesi

– Benzin buharları patlayıcıdır ve benzin çok çabuk alevlenebilir.

- Motoru çalıştırmadan önce, cihazın deposuna yakıt doldurunuz. Motor çalışiyorken veya daha sıcakken, yakıt tankını kapalı tutunuz.

- Sadece motor kapalıyken ve soğumuşken yakıt doldurunuz. Makineyle çalışırken, açık alev ve kıvılcım oluşmamasına dikkat edin ve sigara içmeyin. Maki- nenin yakıtını, sadece dışarıda (açık havada) doldurun.

– Eğer cihazdan dışarı yakıt taşarsa, motoru çalıştırmayınız. Cihazı, yakıtın akmış olduğu alandan uzaklaştırınız ve yakıt buharlarının uçup kaybolmasını bekleyiniz.

– Yangın tehlikesini önlemek için, lütfen aşağıdaki parçalarda cim veya dışarı akmış yağ olma-masına dikkat ediniz:

- Motor

- Egzoz borusu

- Piller/Aküler

- Benzin tankı.

Takılıp düşme tehlikesi

– Cihaza sadece normal yürüme hızı ile iteleyiniz.

Dikkat

Cihazdaki hasarlar

- Taşlar, ortalıktaki dallar veya benzeri cisimler, cihazda ve cihazın işlevinde hasara yol açabilir. Cihazı kullanmaya başlamadan önce, katı cisimleri daima çalışma alanından uzaklaştırınız.

- Cihaza sadece kusursuz durumda çalıştırınız. Her kullanımdan önce, cihazı gözden geçirip kontrol ediniz. Özellikle güvenlik tertibatlarını, kumanda birimlerini ve civata bağlantılarını hasar ve sağlam oturma hususunda kontrol ediniz. Cihazı çalıştırmadan önce, hasarlı parçaları yenileyiniz.

- Kesinlikle deforme olmuş, düşü-rülmüş veya hasarlı bir akü kul-lanmayınız.

- Aküyü ve şarj cihazını yağmura veya neme maruz bırakmayınız.

i Kullanma zamanları

Kullanım saatleri bakımından ilgili ülkenin mevzuatlarına uyulmalıdır (makinenin günün hangi saatlerinde kullanılabileceği, gerekirse ilgili resmi dairelerden öğrenilmelidir).

i Pozisyon bilgileri

Cihazda söz konusu olan pozisyon bilgileri (örn. sol, sağ) daima cihazın itme kolundan çalışma yönüne doğru bakılıyormuş gibi anlaşılmalıdır.

İlk kez kullanmadan önce Motor yağı doldurulması

Dikkat

Cihaz, transport sebeplerinden dolayı içine motor yağı konmadan teslim edilir.

■ Bu nedenle, ilk kez kullanmadan önce motor yağı doldurunuz; motor el kitabına bakınız.

Akünün şarj edilmesi (Elektrostart fonksiyonlu cihaz- larda)

Motor el kitabındaki akü ve şarj cihazı ile ilgili tüm bilgi ve uyarıları dikkate alınız ve uygulayınız.

⚠ Tahriş/zehirlenme tehlikesi

Aşırı durumlarda sıvı veya gaz çıkma ihtimali dikkate alınmalıdır.

⚠️ Elektrik çarpma tehlikesi!

Şarj cihazını kullanmadan önce, dış kısmında görünür hasarlar olup olmadığını kontrol ediniz. Kesinlikle hasarlı veya düşürülmüş bir şarj cihazını kullanmayınız.

Dikkat

– Cihazın elektrik beslemesini sağladığınız elektrik şebekesinin, şarj cihazındaki tip etiketi üzerinde bildirilen 220–230 V ve 50 Hz özelliklerine sahip olmasına dikkat ediniz.

- Aküyü ve şarj cihazını neme, yağmura, kara ve donmaya karşı koruyunuz.

- Aküyü sadece iyi havalandırılmış ve kuru yerlerde şarj ediniz.

- Şarj cihazını, aküyü çıkardıktan sonra elektrik şebekesinden ayırınız.

– Akünün kontaklarına kesinlikle herhangi bir cisim sokmayınız.

– Şarj cihazında yapılacak her türlü çalışmadan önce, şarj cihazını elektrik şebekesinden ayırınız.

- Aküyü ve şarj cihazını açma- yınız. Aküde ve şarj cihazında yapılması gereken tüm işlemleri uzman bir atölyede yaptırınız.

Resim 2

■ Cihazı ilk kez kullanmadan önce aküyü yakl. 1 saat şarj ediniz. Sadece teslimat kapsamındaki şarj cihazını kullanınız.

i Bilgi

Şarj işlemi ve akünün şarj durumu göstergesi ile ilgili detaylı ve kapsamlı bilgiler için motor el kitabına bakınız.

i Şarj cihazı için giderme bilgileri

Şarj cihazı için, elektronik cihazların giderilmesi ile ilgili yönetmelikler geçerlidir. Lütfen yerel yönetmeliklere dikkat ediniz.

Her kullanmadan önceki ayar çalışmaları

Yaralanma tehlikesi!

Bu cihazda yapılacak her çalışma- dan önce

• Motoru stop edin,
• Kontak anahtarını (şayet mev - cutsa) çekin,
• Tüm hareket eden parçaların tamamen durmasını ve motorun soğumasını bekleyiniz.
  – Motorun istenmeden çalışmaya başlamasını önlemek için, kontak anahtarını motordan çekip çıkarınız.
• Start aküsünü söküp motordan ayırınız.

Çim toplama düzeninin takılması

(sadece çim toplama düzeni olan cihazlarda)

Resim 11

■ Dışarı atma kapağını yukarı kaldırınız ve çim toplama düzenini takınız.

Kesme seviyesinin ayarlanması

Dikkat

Düzgün olmayan arazilerde kesme seviyesini, kesme bıçağı kesinlikle toprak zemine temas etmeyecek şekilde seçiniz.

Resim 3 ve 4

Çimin kesilme seviyesini istediğiniz gibi ayarlayınız.

Yakl. 3 cm ile azami 9 cm arasında ayarlama olanağı (modele bağlı).

i Bilgi

Tekerleklerin tek tek ayarlanabildiği cihazlarda, tekerlekleri aynı seviyeye ayarlayınız.

Model A - Resim 3

■ İlgili parçayı çekiniz ve istediğiniz pozisyona oturtunuz.

Model B - Resim 4

■ Merkezi seviye ayar düzeninin kolunu öne ve geriye itiniz ve istediğiniz pozisyona oturtunuz.

Yakıt doldurma ve yağ seviye kontrolü

■ Kurşunsuz benzin doldurunuz (bakınız motor el kitabı).
■ Doldurma ucunun alt kenarının azami 2 cm aşağısına kadar yakıt doldurunuz.
■ Yakıt tankını iyice kapatınız.
■ Yağ seviyesini kontrol ediniz, gerekirse ilave ediniz (bakınız motor el kitabı).

Motordaki akü gözünün temizlenmesi

- Akü gözündeki yabancı cisimleri ve pislikleri bir bez ve fırça ile temizleyip gideriniz.

Motorun çalıştırılması

Resim 5

Tehlike

Yaralanmalara karşı korunmak için,

• boşaltma kapağının önünde dururken motoru çalıştırmayın;
  – ellerinizi ve ayaklarını kesme düzeninden uzak tutunuz;
  – ellerinizi, ayaklarını zı veya vücu-dunuzun diğer uzuvlarını dönen parçalardan daima uzak tutunuz. Dışarı atma düzeninden daima uzak durunuz.

Motoru çalıştırmadan önce, tüm kesici aletlerin ve tahrik sisteminin motora bağlantısını çözünüz (dekuplaj).

Cihazı, çalıştırma esnasında devirmeyiniz veya eğmeyiniz. Cihazı düz ve mümkünse kısa veya az çimen olan bir alan üzerine yerleştiriniz.

Motor hakkında bilgiler

– Motor el kitabındaki bilgilere dikkat ediniz.
– Bazı modellerde gaz kolu yoktur ve devir sayısı otomatik olarak ayarlanır. Motor daima en ideal devir sayısı ile çalışır.

• Start aküsünü motordaki akü gözünün içine tamamen oturacak şekilde yerleştiriniz – Resim 5A.
  ■ Benzin vanasını açınız (eğer varsa).
  ■ Gaz kolunu (eger varsa) /max konumuna ayarlayınız – Resim 5B.
• Cihazın arka kısmında durarak – güvenlik kolunu bastırınız ve basılı tutunuz – Resim 5C.
• İtme kolundaki kontak anahtarını motor çalışmaya başlayıncaya kadar tetikleyiniz (start denemesi azm. 5 saniye yapılmalı ve ikinci bir denemeden önce asg. 1 dakika beklenilmelidir) – Resim 5C.

Motoru çalışınca:

■ Motor çalışmaya başladıktan sonra gaz kolunu (eger varsa)
/ max ve / min arasına iterek motorun kısa bir süre çalışarak ısınmasını sağlayınız.

- Çim biçmek için, gaz kolunu (eğer varsa) tam gaz konumuna ayarlayınız.

i Bilgi

Motorun kullanılması ile ilgili daha başka bilgiler için, motor el kitabına bakabilirsiniz.

Motorun durdurulması

Resim 7

■ Gaz kolunu (eğer varsa)/min konumuna ayarlayınız.

■ Güvenlik kolunu serbest bırakınız. Kısa bir süre sonra motor ve kesme takımı durur.

Cihaz ile çalışılması

Tekerlek tahrikinin açılması/kapatılması

(sadece tekerlek tahrik sistemine sahip makinelerde)

Resim 6

Tekerlek tahrikinin açılması

■ Tekerlek tahrik askısını (2), emniyet askısı (1) ile birlikte öne itin. Ne kadar öne iterseniz makine o kadar hızlı hareket eder.

Tekerlek tahrikinin

kapatılması ↻

■ Tekerlek tahrik askısını (2), emniyet askısı (1) ile birlikte tam arkaya çekin.

i Bilgi

Konstrüktif nedenlerden dolayı, makine geri çekilirken, arka tekerleklerde bir direnç görülebilir. Burada cihazda herhangi bir hata olduğu söylenemez, bu sadece teknik sebeplerden kaynaklanan bir durumdur.

Giderilmesi (modele bağlı): Cihazı önce tahrik kolu çekili değilken biraz öne iteleyiniz ve ardından geri iteleyiniz.

Çim toplama düzenini çıkarınız ve boşaltınız

(çim toplama düzeni olan cihazlarda)

Resim 11

Biçilmiş çimler yerde kalırsa veya doluluk göstergesi (opsiyon,

Resim 12) sepetin dolduğunu gösterirse:

■ Güvenlik kolunu serbest bırakınız ve motor duruncaya kadar bekleyiniz.
■ Dışarı atma kapağını yukarı kaldırınız ve çim toplama düzenini çıkarınız.
■ Sepeti boşaltınız.

Çim toplama düzenini takmadan çalışılması

Çim toplama düzenini cihazdan çıkardığınız zaman, dışarı atma kapağı aşağı doğru kapanır. Çim toplama düzenini takmadan çalışıldığında, biçilen çimler doğrudan yere atılır.

Zemin örtme sistemine çevrilmesi

(opsiyon olarak sunulan zemin örtme aksesuarı olan cihazlarda)

Arka taraftan dışarı atma düzeni olan cihazlar:

Resim 8A

■ Dışarı atma kapağını yukarı kaldırınız.
■ Çim toplama düzenini çıkarınız.
■ Zemin kaplama malzeme kamasını takınız (modele bağlı).

■ Dışarı atma kapağını aşağı indiriniz.

i Bilgi

Entegre edilmiş zemin kaplama fonksiyonlu modellerde, ayrıca bir zemin kaplama malzeme kamasına gerek yoktur; bu fonksiyonu özel şekil verilmiş bir arka kapak üstlenir (Resim 8B).

Cihaz donanımının yandan dışarı atma modeline çevrilmesi (modele bağlı)

■ Eğer varsa:
Çim toplama ünitesini çıkarınız ve arkadan dışarı atma kapağını aşağı doğru kapatınız.
- Darbeye karşı koruma ünitesini/zemin kaplama malzeme kapağını yukarı kaldırınız ve yandan dışarı atma ünitesini monte ediniz (Resim 9).

Çalışma sona erdikten sonra

■ Kontak anahtarını (eger varsa) çekip çıkarınız.
- Tüm hareket eden parçaların tamamen durmasını ve motorun soğumasını bekleyiniz.
- Benzin vanasını kapatınız (eğer varsa – motor el kitabına bakınız).
■ Buji soketini (fişini) motordan çekip çıkarınız.
■ Çim toplama düzenini boşaltınız.
■ Start aküsünü söküp motordan ayırınız – Resim 16.
■ Gerektiğinde aküyü yeniden şarj ediniz.

Resim 17

Akü şarj durumunu kontrol etmek için aküdeki ilgili tuşa (1) basınız. LED (2) lambaları yaklaşık şarj durumunu gösterir.

Yanıp sönen bir LED söz konusu olursa, aküyü derhal şarj ediniz.

i Bilgi

Sadece motoru soğumuş cihazları kapalı yerlere koyunuz.

Çim bakımı için yararlı bilgiler

Çimlerinizin sağlıklı ve muntazam büyümesi için, bazı yararlı bilgiler:

Çim biçme işlemi

Çimler farklı çimen türlerinden oluşur. Çimler çok sık biçildiğinde, daha fazla çim büyür ve çimlerde güçlü kökler oluşur. Çimler seyrek biçildiğinde, daha fazla uzun çimler ve başka yabancı otlar gelişir (örn. yonca, çayır papatytası).

Çimlerin normal yüksekliği yakl. 4–5 cm kadardır. Normal olarak toplam çim yüksekliğinin sadece 1/3 kadarı kesilmelidir; yani çimler 7–8 cm uzunlukta olunca, normal seviyeye kadar kesmelidir.

Çimler mümkün olduğu kadar 4 cm'den daha kısa kesilmemelidir, aksi halde, kuraklık olduğu zamanlarda çimenlere zarar verilmiş olur.

Çok uzamış çimenleri (örn. tatilden döndüğünüzde) kademe kademe normal seviyeye kadar kesiniz.

Çim biçerken, kesme hatlarının daima biraz kesişmesine dikkat ediniz.

Zemin kaplama (aksesuarlar ile)

Çimenler biçme esnasında küçük parçalar (yakl. 1 cm) halinde kesilir ve zemin üzerinde öylece kalır.

Birçok besi maddesi, çimlerde kalır. Çok iyi bir sonuç elde edebilmek için, çimler daima kısa tutulmalıdır; "Çim biçme" bölümüne de bakınız.

Zemin kaplama işlemi için aşağıdaki bilgilere de dikkat ediniz:

– Çimler yaşken biçilmemelidir.
- Toplam çim uzunluğun 2 cm'den fazlasını biçmeyiniz.
– Makine yavaş sürülmelidir.
– Azami motor devir sayısını kullanınız:

– Kesici düzeni muntazam aralıklar ile temizleyiniz.

Transport

Kısa mesafeler elden

Tehlike

Zemin üzerindeki cisimler, dönen kesici düzen tarafından tutulup fırlatılabilir ve bu da zarara sebep ola bilir.

Cihazı çim alan haricindeki alanlar üzerinden hareket ettirmek için, önce motoru kapatınız.

Bir araç ile

Tehlike

Her taşıma işleminden önce motoru durdurunuz ve soğumasını bekleyiniz. Buji fişini çekip çıkarınız.

Cihaza eğik konumda sevk etmeyiniz.

Cihazı bir araç üzerinde veya içinde sevk ederken, istenmeden kaymasını önlemek için, gereken önlemleri alınız.

Cihazı sadece yakıt deposu boş durumdayken taşıyınız. Yakıt deposunun kapağı sıkıca kapatılmış olmalıdır.

Katlanabilen kol düzeni:

Resim 10

■ Cihazı daha rahat muhafaza edebilmek için, yönlendirme kolunu katlayınız.

Bakım/Temizlik

Tehlike

Yaralanmaları önlemek için, bu cihazda yapılacak her çalışmadan önce:

• Motoru stop edin,
• Kontak anahtarını (eğer varsa) çekip çıkarınız.
• Tüm hareket eden parçaların tamamen durmasını ve motorun soğumasını bekleyiniz.
  – Motorun istenmeden çalışmaya başlamasını önlemek için, kontak anahtarını motordan çekip çıkarınız.
• Ttart aküsünü söküp motordan ayırınız,
• Motor el kitabındaki ek güvenlik bilgilerine dikkat ediniz.

Tehlike

Örn. kesici düzenin değiştirilmesi veya taşlanması (bilenmesi) gibi çalışmalarda kesici düzenin sebep olabileceği her türlü yaralanmaya karşı korunmak için, bu çalışmaları sadece yetkili bir elemana veya servise yaptırınız (bu çalışmalar için özel aletler gereklidir).

Dikkat

Cihazı daima öyle eğiniz ki, buji hep yukarıya doğru olsun; böylelikle yakıttan veya yağdan dolayı herhangi bir motor hasarı oluşması önlenmiş olur.

Bilgi

Makinenizin uzun ömürlü olması ve aksamadan çalışması için, bakı- mini düzenli olarak yaptırın. Maki- nenizin yeterli bakıma tabi tutulmaması, güvenlikle ilgili eksik- liklere yol açabilir.

Bakım

Dikkat

Motor el kitabındaki bakım yönet-meliklerine dikkat ediniz. Makineyi, sezon sonunda uzman bir servise kontrol ettirin ve bakımını yaptırın. Her türlü onarım çalışmalarını sadece uzman atölyelerde yaptırınız.

Dikkat

Motor yağı, çevre açısından tehlike yaratabilir.

Makinenin yağını değiştirdikten sonra ortaya çıkan kirli yağı, bir kirli yağ toplama merkezine veya bir atık bertaraf şirketine teslim edin.

Piller/Aküler, çevre açısından tehlike yaratabilir.

Kullanılmış pilleri/aküleri normal ev çöpüne atmayınız. Eskimiş pilleri/aküleri satıcınıza veya ilgili bir giderme işletmesine veriniz. Cihaz hurdaya çıkarılmadan önce, pilleri/aküleri söküp çıkarınız.

Bilgi

Motor el kitabındaki kontrol ve bakım aralıklarına dikkat ediniz.

Modele bağlı olarak, cihazınız bir elektronik bakım göstergesi ile donatılmıştır (Resim 13). Yazılı bakım bilgilerine ek olarak, ilgili bakım göstergelerine de dikkat ediniz. Kullanım ve diğer bilgiler için, lütfen bakım göstergesine ilave edilmiş ayrı kullanma kılavuzuna bakınız.

Her çalıştırma öncesinde

■ Yağ seviyesini kontrol ediniz, gerekirse ilave ediniz.
■ Civata bağlantılarını sıkı oturma konusunda kontrol ediniz, gerekirse sıkınız.
■ Güvenlik ekipmanları kontrol ediniz.
■ Motordaki akü gözünde söz konusu olabilecek yabancı cisimleri ve pislikleri bir bez ve fırça ile temizleyip gideriniz.

Kuplajın devreye girme noktasını kontrol ediniz:

(sadece tekerlek tahrik sistemine sahip makinelerde)

– Motor çalışır ve tekerlek tahrik sistemi kapalı vaziyetteyken, makine, ileri doğru hareket etmemelidir.

– Motor çalışır ve tekerlek tahrik sistemi açık vaziyetteyken, makine, ileri doğru hareket etmelidir.

Resim 15

■ Tekerlek tahriki çekme teli, modele bağlı olarak sabitleme deliği A'dan çıkarılıp B'ye takılarak ayar değiştirilebilir.

Bilgi

Eğer aşınmadan dolayı gerekli olursa, sadece tamamen öne bastırılmış tekerlek tahriki demirinde hız gittikçe azaldığında gereklidir.

İlk 2–5 işletme saattinden sonra

■ Yağ değiştirilmelidir, ekteki motor el kitabına bakınız.

Her çim biçme işleminden sonra veya ihtiyaca göre

■ Akü yeniden şarj edilmelidir.

Her sezonda bir kere

■ Yağ değiştirilmelidir, ekteki motor el kitabına bakınız.

■ Oynak noktaları ve dışarı atma düzenindeki döner yayı yağlayınız.
■ Makineyi, sezon sonunda uzman bir servise kontrol ettirin ve bakımını yaptırın.
- Aküyü ve şarj cihazını muntazam aralıklarla (senede en az 1 kez) uzman bir atölyede kontrol ettiriniz.

Temizlenmesi

Dikkat

Cihaza her kullanımdan sonra temizleyiniz. Temizlenmemip bir cihaz, malzeme ve iplev hatasýna neden olur.

Temizleme işlemi için, yüksek basınçlı temizleme cihazları kullanmayınız.

Çim toplama düzeninin temizlenmesi

(sadece çim toplama düzeni olan cihazlarda)

En basiti, doğrudan çim biçme işlemi sonrasında hemen temizlemektir.

■ Çim toplama düzenini çıkarınız ve boşaltınız.
- Çim toplama düzeni, kuvvetli bir su huzmesi (bahçe sulama hortumu) ile temizlenebilir.
- Çim toplama düzeninin, bir sonraki kullanma işleminden önce iyice kurumasını sağlayınız.

Çim biçme makinesinin temizlenmesi

Tehlike

Kesici düzende herhangi bir işlem yaparken, yaralanabilirsiniz. Kendi güvenliğiniz için, çalışma eldivenleri kullanınız.

Dikkat

Cihazı daima öyle eğiniz ki, buji hep yukarıya doğru olsun; böylelikle yakıttan veya yağdan dolayı herhangi bir motor hasarı oluşması önlenmiş olur.

Elektronik parçalar hasar görebileceğinden makineye su tutmayın.

Aküyü ve şarj cihazını neme karşı koruyunuz.

Cihazı mümkünse doğrudan çim biçme işlemi sonrasında hemen temizleyiniz.

Motordaki akü gözünün temizlenmesi

■ Motordaki akü gözünde söz konusu olabilecek yabancı cisimleri ve pislikleri bir bez ve fırça ile temizleyip gideriniz.

Tabla yıkama sistemi olmayan cihazlar:

• Kesme işleminin gerçekleştiği hücreyi ve dışarı atma kapağını bir fırça, faraş veya bez ile temizleyiniz.
  ■ Cihazı tekerlekleri üzerinde duracak şekilde konumlayınız ve görünen tüm çim ve pislik artıklarını gideriniz.

Tabla yıkama sistemi olan cihazlar: Resim 14

Tabla yıkama sistemli çim biçme makineleri bir su bağlantısı ile donatılmıştır. Bu sistem sayesinde çim biçme tablasının alt tarafındanici çimen artıkları su ile giderilebilir ve aşındırabilecek özelliği sahip kimyasal maddelerin birikmesi önlenebilir. Çim biçmeden sonra yapılacak işlem:

■ Cihazı, moloz, taş vs. gibi maddelerin olmadığı düz bir yüzeye konumlandırınız.

Bilgi

Dışarı atma deliği evlere, garajlara v.b. yapılara doğru bakmamalıdır.

■ Normal bir hortum adaptörünü (opsiyon olarak teslimat kapsamında mevcut olabilir) bir su hortumuna monte ediniz ve çim biçme tablasının su bağlantısına bağlayınız.

■ Suyu açınız.
■ Motoru çalıştırınız ve birkaç dakika çalışmasını bekleyiniz.
■ Motoru durdurunuz ve su hortumunu cihazdan sökünüz.

Temizleme işlemi sona erdikten sonra:

■ Motoru çalıştırınız ve çim biçme tablasının alt tarafından kuruması için, motoru birkaç dakika çalıştırınız.
■ Motoru durdurunuz.

Kullanıma ara verilmesi

Tehlike

Patlama ve yangın tehlikesi.

Tankı içinde yakıt (benzin) olan bir cihazı, yakıt buhar ve gazlarının ateş veya kıvılcım ile temas edebileceği bir yerde kesinlikle muha-faza etmeyiniz.

Dikkat

Cihazdaki malzeme hasarları.

– Cihazı (motoru soğumuş olarak) sadece temiz ve kuru bir yerde muhafaza ediniz.
– Cihaz uzun süre depolanacaksa, örn. kışın, paslanmaya karşı önlem alınız.
- Aküyü ve şarj cihazını serin ve kuru bir yerde muhafaza ediniz.
– Aküyü ve şarj cihazını neme, yağmura, kara ve donmaya karşı koruyunuz.

Sezon sona erdikten sonra veya makinenin bir aydan daha uzun bir süre kullanılmaması durumunda:

■ Yakıtı uygun bir kabın içine akıtınız ve motoru, motor el kitabında bildirildiği gibi uzun bir süre için devreden çıkarınız.

Dikkat

Yakıtı sadece açık bir alanda boşaltınız.

■ Cihazı ve çim toplama düzenini temizleyiniz.
- Tüm metal parçaları, paslanmaya karşı korumak için, yağlanmış bir bez (reçinesiz bir yağ) ile siliniz veya püskürtme yağ sıkarak nemlendiriniz.
■ Aküyü şarj ediniz.

Garanti

Her ülkede, şirketimiz veya ithalatçı tarafından yayınlanan garanti koşulları geçerlidir. Makinenizde, malzeme veya üretim hatalarından kaynaklanan arızalar, garanti kapsamında bizim tarafımızdan ücretsiz olarak giderilir. Garantiden faydalanmanız gerektiğinide, lütfen yetkili saticınız veya en yakını-nızdaki şubeye başvurun.

Motorla ilgili bilgiler

Motor üreticisi, güç, güç veya performans ölçme, teknik özellikler, garanti ve servis gibi motor ile ilgili tüm sorunlardan sorumludur. Daha detaylı bilgileri, motor üreticisinin ayrıca vermiş olduğu sahibi/kullanıcısı için el kitabında bulabilirsiniz.

Arızaların tanınması ve giderilmesi

Çim biçme makinenizin çalıştırılması esnasındaki arızaların çok kez basit sebepleri vardır ve bu sebepleri sizin bilmeniz ve bunları kısmen kendiniz giderebilmeniz gerekir. Emin olmadığıınız durumlarda, yetkili satıcınız size yardımcı olacaktır.

Sorun Muhtemel sebebi(leri) Giderilmesi

Motor çalışmıyor. Gaz kolu doğru konumda değil. Gaz kolu, ilgili veya CHOKE (soğukl motorda) konumunda.
	Gaz kolu, ilgili /max. veya START (sicak motorda) konumunda.
Çim biçme makinesinin durduğu yerdeki çimler çok uzun.	Makineyi, daha kısa çimlerin bulunduğu bir yere götürün.
Depoda yakıt yok. Depoya, taze ve temiz yakıt koyun.
Buji fişi takılmamış. Buji fişini sıkıca takınız.
Yakıt eski veya kirli. Makineye taze yakıt koyun.
Hava filtresi pislenmiş. Hava filtresini temizleyiniz.
Akü yerine doğru takılmamış. Aküyü motordaki akü gözüne doğru yerleştiriniz ve tam oturmasını sağlayınız.
Akü boşalmış. Aküyü, birlikte gönderilen şarj cihazı ile şarj edin.
Hat arızası var.	Elektrik hattının iyi olup olmadığını kontrol ediniz.
Akü bozuk.	Aküyü uzman bir atölyede kontrol ettiriniz.
Garip sesler var (vınlama, çınlama, vuruntu).	Cıvatalar, somunlar veya diğer tespitleme elemanları gevşemiş.
Sarsıntılar, titreşimler.	Bıçaklar gevşemiş.
	Bıçak hasarlı.
	Bıçağın balans ayarı iyi yapılmamış.
	Motor bağlantıları gevşemiş.
Kesim iyi değil veya devir sayısı düşüyor.	Çimler çok uzun.

Sorun Muhtemel sebebi(leri) Giderilmesi

Çimler yerde kalıyor veya çim toplama haznesi dolmuyor.	Çimler ıslak. Çimlerin kurumasını bekleyin.
	Çim çıkışı tıkanmış. Motoru stop edin, tıkanıklığı açın.
	Bıçaklar körelmiş. Bıçağın, uzman bir servis tarafından değiştirilmesini veya bilenmesini sağlayın.
	Motor gücü yeterli değil. Çimleri daha sık biçim, daha uzun bir kesim yükseklığı ayarlayın.
	Çim toplama düzeni dolu. Motoru stop edin, çim toplama düzenini boşaltınız.
	Çim toplama düzeni pislenmiş. Motoru kapatınız, çim toplama düzenindeki hava deliklerini temizleyiniz.
Tekerlek tahrik sistemi calışmıyor.	V kayış kopmuş veya dişli kutusu arızalı.	Hasarlı parçaların, uzman bir servis tarafından değiştirilmesini sağlayın.
	Çekme teli/Bowden teli kopmuş. Hasarlı parçaların, uzman bir servis tarafından değiştirilmesini sağlayın.

Содержание
