KULLANIM KILAVUZU Select VS 302 E Wolf Garten

Çimen toplama torbası

5. Çalışma derinliği ayar

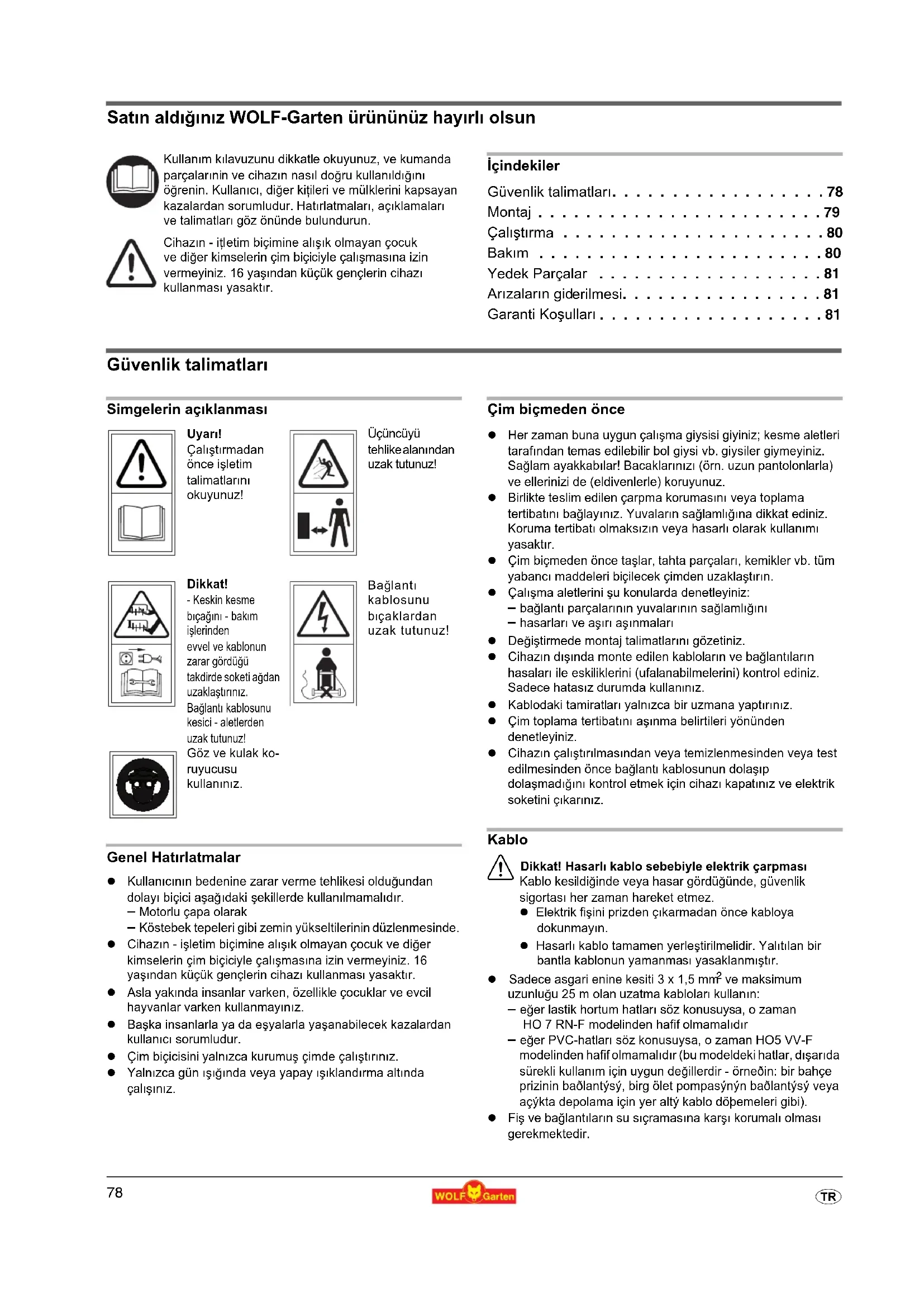

T Satın aldığınız WOLF-Garten ürününüz hayırlı olsun İçindekiler Güvenlik talimatları. . . . . . . . . . . . . . . . . . 78 Montaj

Çalıştırm a . . . . . . . . . . . . . . . . . . . . . . 80 Bakım

Arızaların gid erilmesi. . . . . . . . . . . . . . . . . 81 Garanti Koşulları

Güvenlik talimatları Simgelerin açıklanması Genel Hatırlatmalar Kullanıcının bedenine zarar verme tehlikesi olduğundan dolayı biçici aşağıdaki şekillerde kullanılmamalıdır. – Motorlu çapa olarak – Köstebek tepeleri gibi zemin yükseltilerinin düzlenmesinde. Cihazın - işletim biçimine alışık olmayan çocuk ve diğer kimselerin çim biçiciyle çalışmasına izin vermeyiniz. 16 yaşından küçük gençlerin cihazı kullanması yasaktır. Asla yakında insanlar varken, özellikle çocuklar ve evcil hayvanlar varken kullanmayı nız. Başka insanlarla ya da eşyalarla yaşanabilecek kazalardan kullanıcı sorumludur. Çim biçicisini yalnızca kurumuş çimde çalıştırınız. Yalnızca gün ışığında veya yapay ışıklandırma altında çalışınız. Çim biçmeden önce Her zaman buna uygun çalışma giysisi giyiniz; kesme aletleri tarafından temas edilebilir bol giysi vb. giysiler giymeyiniz. Sağlam ayakkabılar! Bacaklarınızı (örn. uzun pantolonlarla) ve ellerinizi de (eldivenlerle) koruyunuz. Birlikte teslim edilen çarpma korumasını veya toplama tertibatını bağlayınız. Yuvaların sağlamlığına dikkat ediniz. Koruma tertibatı olmaksızın veya hasarlı olarak kullanımı yasaktır. Çim biçmeden önce taşlar, tahta parçaları, kemikler vb. tüm yabancı maddeleri biçilecek çimden uzaklaştırın. Çalışma aletlerini şu konularda denetleyiniz: – bağlantı parçalarının yuvalarının sağlamlığını – hasarları ve aşırı aşınmaları Değiştirmede montaj talimatlarını gözetiniz. Cihazın dışında monte edilen kabloların ve bağlantıların hasaları ile eskiliklerini (ufalanabilmelerini) kontrol ediniz. Sadece hatasız durumda kullanınız. Kablodaki tamiratları yalnızca bir uzmana yaptırınız. Çim toplama tertibatını aşınma belirtileri yönünden denetleyiniz. Cihazın çalıştırılmasından veya temizlenmesinden veya test edilmesinden önce bağlantı kablosunun dolaşıp dolaşmadığını kontrol etmek için cihazı kapatınız v e elektrik soketini çıkarınız. Kablo 1 Dikkat! Hasarlı kablo sebebiyle elektrik çarpması Kablo kesildiğinde veya hasar gördüğünde, güvenlik sigortası her zaman hareket etmez. Elektrik fişini prizden çıkarmadan önce kabloya dokunmayın. Hasarlı kablo tamamen yerleştirilmelidir. Yalıtılan bir bantla kablonun yamanması yasaklanmıştır. Sadece asgari enine kesiti 3 x 1,5 mm

ve maksimum uzunluğu 25 m olan uzatma kabloları kullanın: – eğer lastik hortum hatları söz konusuysa, o zaman HO 7 RN-F modelinden hafif olmamalıdır – eğer PVC-hatları söz konusuysa, o zaman HO5 VV-F modelinden hafif olmamalıdır (bu modeldeki hatlar, dışarıda sürekli kullanım için uygun değillerdir - örneðin: bir bahçe prizinin baðlantýsý, birg ölet pompasýnýn baðlantýsý veya açýkta depolama için yer altý kablo döþemeleri gibi). Fiş ve bağlantıların su sıçramasına karşı korumalı olması gerekmektedir. Kullanım kılavuzunu dikkatle okuyunuz, ve kumanda parçalarınin ve cihazın nasıl doğru kullanıldığını öğrenin. Kullanıcı, diğer kiţileri ve mülklerini kapsayan kazalardan sorumludur. Hatırlatmaları, açıklamaları ve talimatları göz önünde bulundurun. Cihazın - iţl etim biçimine alışık olmayan çocuk ve diğer kimselerin çim biçiciyle çalışmasına izin vermeyiniz. 16 yaşından küçük gençlerin cihazı kullanması yasaktır. Uyarı! Çalıştırmadan önce işletim talimatlarını okuyunuz! Üçüncüyü tehlike alanından uzak tutunuz! Dikkat! - Keskin kesme bıçağını - bakım işlerinden evvel ve kablonun zarar gördüğü takdirde soketi ağdan uzaklaştırınız. Bağlantı kablosunu kesici - aletlerden uzak tutunuz! Bağlantı kablosunu bıçaklardan uzak tutunuz! Göz ve kulak ko- ruyucusu kullanınız. Orijinal işletme kılavuzu79

Kaçak elektrik limiti 30 mA’i aşmayan bir kaçak elektrik koruma tertibatı (RCD) kullanınız. Bağlantı kablosunu kablo çekme kuvveti azaltıcısına sabitlenmelidir. Kabloyu kenarlara, sivri veya keskin eşyalara sürttürmeyiniz. Kabloyu kapı eşiklerine veya pencere aralıklarında sıkıştırmayınız. Çalıştırma şalterleri çıkartılmamalı veya by-pass yapılmamalıdır(örneğin tutma kolundaki şalter kolunun bağlanma Start'da Motoru sadece ayaklarınız kesme aletlerinden güvenli bir uzaklıktaysa açınız. Cihazın çalıştı rılırken eğilmesinin gerekmesi durumu dışında motoru çalıştırırken makineyi eğmeyiniz. Bu durumda da makineyi ancak kesinlikle gerekli olduğu kadar eğin ve sadece kullanıcı tarafında olmayan kısmı eğin. Cihazı tekrar zemine koymadan önce her iki elinizin de çalışma konumunda olduğundan emin olunuz. Çim biçerken Dikkat, tehlike! Kesme aletleri çalışıyor! Yönlendirme çubuğu ile belirlenen emniyet mesafesini gözetiniz. Makinenin dönen kısımlarına asla ellerinizi ve ayaklarınızı uzatmayın. Çimen çıkış deliği önünde durmayınız. Motoru sadece ayaklarýnýz kesme aletlerinden güvenli bir uzaklýktaysa açýnýz. Eğer mümkünse, makinenin ıslak çim üzerinde çalıştırılması engellenmelidir ya da makinenin kaymaması için özel dikkat göstermeniz gerekir. Eğimli arazilerdeyken pozisyonunuzun güvenli olduğuna dikkat edin. Asla koşmayın, sakince ileri doğru yürüyünüz. Sarp eğimli arazilerde çim biçmeyiniz. Eğimli mekanları her zaman inişin çaprazına doğru biçiniz yukarı ve aşağıya doğru değil. Eğimli bölgelerde yön değiştirirken özellikle dikkatli olunuz. Makineyi ters çeviriyorsanız özellikle dikkatli olunuz. Aşağıdaki durumlarda, çalışan aletleri durdurun: – eğer makine sürülürken sarsılacaksa. – çimenden farklı bir yüzeyden geçilecekse – makine sadece taşınıyorsa. Güvenlik tertibatları veya gövde parçaları hasarlı yada eksikse çim biçicinizi kullanmayınız. Çim biçicisini kaldırmadan veya taşımadan önce motoru kapatıp çalışma aletleri durgun hale gelene kadar bekleyiniz. Çim toplama tertibatının sökülmesinden veya çalışma yüksekliğinin ayarlanmasından evvel motor kapatılmalı ve çalışma aletlerinin durgun hale gelmesi beklenmelidir. Aşınmış veya hasarlı bıçaklar takım halinde değiştirilmelidir. Montaj talimatlarını gözetiniz. Güvenlik gerekçelerinden dolayı yalnızca orjinal yedek parçalarını kullanınız. Çim biçicisinde yapılan bakım ve temizlik çalışmalarında

duğu gibi koruma tertibatının çıkarılması da yalnızca motor kapalıyken yapılmalıdır. Çim biçicisini nemli yerlere veya ateşin yakınına koymayınız. Bir engelin üstünden geçtiğinizde, çim biçicisini güvenlik gereği bir uzmana kontrol ettiriniz Atölye kaydına bakınız). Bağlantı kablosu kullanım esnasında zarar görürse derhal soketten çıkarılmalıdır. Soketten çıkarılmadıkça kabloya dokunmayınız. Örneğin aşağıdaki durumlarda çim biçme makinesini kapatınız ve makinenin tam olarak durmasını bekleyiniz: – Çim biçme makinesinin yanından ayrılırken. – Sıkışmış bir bıçağı çözerken. – Çim biçme makinesini kontrol ederken, temizlerken ve üzerinde çalışırken. – Bir yabancı cisme çarptığınızda ilk olarak çim biçme makinesinin zarar görmediğinden emin olunuz ve gerekli onarımları yapınız. – Çim biçme makinesi dengesizliğe bağlı aşırı titreştiğinde (motor hemen kapatınız ve sebebi araştırınız.) – Ayar veya temizlik çalışması yapmak istediğinizde. – Elektrik bağlantıları dolaşmışsa veya hasar görmüşse. – Elektrik kablosunun kullanım sırasında hasar görmesi durumunda hemen prizden çekiniz. Prizden çıkartılana dek kabloya dokunmayınız. Bakım 1 Dikkat! Döner kesici bıçak Tüm bakım ve temizlik çalışmaları yapılmadan önce: Elektrik fişini çıkarın. Dönen bıçaklara dokunmayın. Atık Bertarafı Montaj Sapın bağlanması 1 Dikkat! Kabloyu ve bowden kablosunu kırmamaya özel özen gösterin. Montaj için resimlere bakınız. Elektrikli araç gereçleri ev atıklarıyla birlikte bertaraf etmeyin. Teçhizatı, aksesuarları ve ambalajlarını çevre dostu bir yöntemle geri dönüştürün.

Çalıştırma Çalıştırma saatleri Lütfen yerel yönetmeliklere uyunuz. Çim biçme makinesini çalıştırabileceğiniz saatleri yerel yetkili merciden öğrenebilirsiniz. Kabloyu gerilim gidericiden geçirin Lütfen kabloyu gerilim gidericiden geçirin. Prize bağlantı (Alternatif akım 230 Volt, 50 Hz) Cihaz, 16 Amperlik bir sigortaya (veya B Tipi LS-şalterine) bağlanmış her türlü prize takılabilir. 3 Not: Geride kalan akımdan koruma aleti Bu koruyucu aletler hasar gören tellere dokunurken ve bazı durumlarda hasar gören elektrik yüklü tellere dokunurken yalıtım hatalarına karşı koruma sağlar. Cihazın yalnızca 30 mA'dan fazla olmayan geride kalan akımdan koruma cihazı (RCD) ile korunan bir elektrik prizine takılmasını öneririz. Eski kurulumlar için uyarlama seti bulunmaktadır. Bir elektrik teknisyenine danışınız. Çalışma derinliğini ayarlayınız 1 Dikkat! Yalnızca durdurulmuş motor ve durgun haldeki çim biçme kasnağı durumunda yapılmalıdır. 1 Dikkat! İlk kullanim için cihazda çalişma derinliğinin doğru ayarlanmasi zorunludur. Seviye ayarlama kolunu yalnızca önlerdeki çalişma derinlik ayarlarinda (Pozisy- on 1) Bulundurunuz. 3 Bıçaklar Tirmik fanlar zamanla aşınırlar, bu durumda çalışma derin- liğinin yeniden ayarlanmasi zorunludur. En iyi derinlik ayar- ları ise, bıçakların / tırmık fanlarin 2-3 mm toprağa girmesidir. Çok büyük ayarlanan çalışma derinliği, cihazi zorlar ve zi- yan verebilir. Bu nedenden dolayi çalışma derinliğinin doğru ayarlanmiş olmasina dikkat ediniz. Çalışma adımını arttırın (bıçaklar yere dönük) (a, b) – Seviye ayarlama kolunu (sürümüne bağlı olarak) aşınmaya göre ayarlayınız. – Ayarlar 2,3,4 bıçaklar / tırmık fanlar aşınınca kullanılır. Aşın- ma derecesine göre adım adım, 2 den başlamak suretiyle derinliği ayarlayınır. Çalışma derinliğini azaltın (a, c) 3 Çim biçme testi: Yükseklik ayar kolu poz. „1, 2, 3, 4“ . Cihazı çalıştırınız

Taş çarpma seslerinde veya motoru bloke olması durumunda cihazı hemen kapatınız. Çalışma derinliğini azaltın : Yükseklik ayar kolu poz. „1, 2, 3, 4“. İkinci çim biçme testi. Sık kullanımdan sonra çim biçme derinliği bıçak aşınmasına göre yeniden ayarlanabilir (+). Çalışma derinliği konusunda tavsiyeler Bakımlı taşsız, yumuşak tabana sahip zeminlerde – Çalışma konumu tam olarak zemin yüksekliğine ayarlanmalıdır Taşlı, temiz olmayan yüzeyler – Çalışma aletleri zemin yüksekliğine ayarlanmalıdır – Taş çarpmasında çalışma derinliğini daha aza ayarlayınız Bakımsız, çok yosunlu zeminlerde – Daha az çalýţma derinliđinde çalýţýlmalýdýr – Cihaza aşırı yüklenilmemelidir (motor bloke olursa çalışma derinliğini daha yükseğe ayarlayarak) – Birkaç defa çapraz olarak biçiniz Çim biçme

1. Düğmeye (1) basınız ve tutunuz.

2. Kolu (2) çekip düğmeyi (1) bırakınız.

3. Motoru: Koldan (2) salınız.

1 Dikkat! Kabloyu teraslara, yollara veya önceden işlenmiş zeminlere koyunuz. Bakım Genel 1 Dikkat! Döner kesici bıçak Tüm bakım ve temizlik çalışmaları yapılmadan önce: elektrik fişini çıkarın. Dönen bıçaklara dokunmayın. Temizlik Her kullanımdan sonra cihazı kuru olarak temizleyiniz. Cihaza su sıçratmayınız. Cihazı kuru bir yerde muhafaza ediniz.

GSipariş No. Ürünün ismi Ürünün Tarifi

Dolum seviyesi göstergesine sahip çim toplama torbası 196-101-650 WBS3001 Bıçak kolu 196-107-650 WAS3001 Bahar seti Bu parçaları satıcınızdan elde edebilirsiniz.

3 Tavsiyemiz: Cihazınızın ilkbaharda kısa zamanda hazır olmasını sağlamak için cihazınızı sonbaharda bir WOLF-Garten müºteri hizmetleri atölyesinde kontrol ettiriniz. Çim Tırmığı- / Fan şaftın değiştirilmesi 1 Tehlike Kesim biriminde çalişirken yaralanabilirsiniz. Korunmanız için eldiven ve işayakkabısı kullanın. 1 Dikkat Yalnızca üreticiden paylaşılmış orjinal Çim tırmığı- / Fan şaftlarını kullanin. Motoru durdurun. Fişi cihazdan ve pirizden çekin. Çim catcher (İsteğe bağlı) çikartınız. Cihazı arkaya doğru eğiltiniz. Çim tırmığı- (a) veya fan şaftı (b) sökülmesi: – Tutuşyayını (c) çekip 90° sağa doğru (şaftan yana) çeviriniz (1, 2). – Bütün şaftı sola iterek tutucusundan (d) aşağiya doğru çeki- niz (3, 4). Çim tırmığı- (a) veya fan şaftı (b) takılması: – Tutuşyayını (c) çekip 90° sağa doğru (şaftan yana) çeviriniz (1, 2). – Bütün şaftı altdan tutucusunun (d) arkasina ve ondan sonra tam sağa tutucuya (d) ve alti köşeli yuvanin (e) içine doğru durana kadar itiniz (5, 6). – Tutuşyayını (c) 90° dönderin ve yuvayala klitleyiniz. Doğru kilitlenmesi gerek dikkat ediniz (7, 8). Çim tırmığı- / Fan şaftın doğru montaj olup olmadığını kontrol ediniz. Yedek Parçalar Arızaların giderilmesi şüpheli durumlarda her zaman WOLF-Garten Bakım-Atölyesine başvurunuz. DİKKAT! Çim biçicisini her deneme, temizlik veya bıçakl a çalışma öncesinde durdurunuz, ve elektrik soketini çekiniz. Giderilme yolu (X): Problem Olası neden WOLF-Garten Bakım-Atölyesi Kendiniz Çim biçmeme --- X Düzensiz çalışma, cihazın fazlaca titremesi X --- Cihazda alışılmamış gürültüler - takırtılar --- X Motor işlemiyor X --- X --- Garanti Her ülkede, ilgili bayimizin veya ithalatçının verdiği garanti yönetmelikleri geçerlidir. Bu yönetmelikler kapsamındaki arızaları, eğer sebepleri malzeme ve imalat hatası ise, ücretsiz tamir ediyoruz. Böyle bir durumda satıcınıza veya size en yakın temsilciliğimize veya bayimize başvurunuz.

• Çalışma derinliği aşırı aza düºürülmüº

• Kablo hasarları: 1 Dikkat! Hasarlı kablo sebebiyle elektrik çarpması Kablo kesildiğinde veya hasar gördüğünde, güvenlik sigortası her zaman hareket etmez. Elektrik fişini prizden çıkarmadan önce kabloya dokunmayın. Hasarlı kablo tamamen yerleştirilmelidir. Yalıtılan bir bantla kablonun yamanması yasaklanmıştır.82
