GEBRUIKSAANWIJZING Select VS 302 E Wolf Garten

Originele gebruiksaanwijzng 22

1. In- en uitschakelaar
2. Beugelschakelaar
3. Kabeltrekontlaster
4. Grasvangvoorziening
5. Werkdiepie steilknop

GB

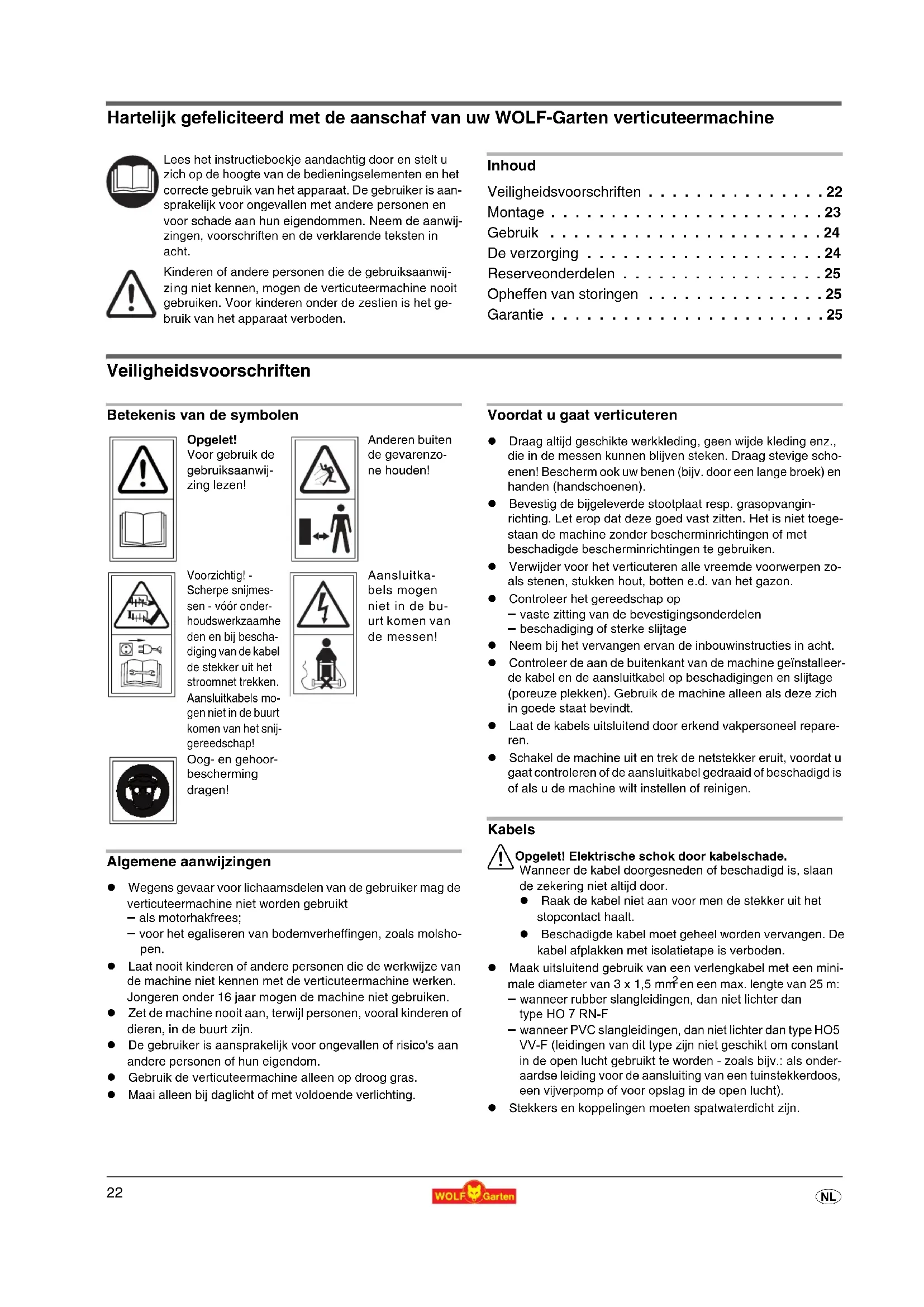

Hartelijk gefeliciteerd met de aanschaf van uw WOLF-Garten verticuteermachine

Lees het instructieboekje aandachtig door en stelt u zich op de hoogte van de bedieningselementen en het correcte gebruik van het apparaat. De gebruiker is aansprakelijk voor ongevalten met andere Personen en voor schade aan hun eigendommen. Neem de aanwijzingen, voorschriften en de verklarende teksten inRCT.

Kinderen of andere Personen die de gebruiksaanwij- zing Niet kennen, mogen de verticuteermachine nooit gebruiken. Voor kinderen onder de zestien is het ge- bruik van het apparaat verboden.

Inhoud

Veiligheidsvoorschriften 22

Montage 23

Gebruik 24

Deverzoring 24

Reserveonderdelen 25

Opheffen van storingen 25

Garantie 25

Veiligheidsvoorschriften

Betekenis van de symbolen

Opgelet!

Voor gebruik de gebruiksaanwijz inglen!

Anderen buitende gevarenzone houden!

Voorzichtig! - Scherpe snijmessen - voor onderhoudswerkzaamheden en bij beschadiging van de kabelde stekker uit het stroomnet trekken. Aansluitkabels mo gen Niet in de buurt komen van het snijgereedschap!

Oog- en gehoor-bescherming dragen!

Aansluitkabels mogeniet in de buurt komen vande messen!

Voordat u gaat verticuteren

• Draag altiijd geschikte werkkleding, geen wijde kleding enz., die in de messen können blijven steken. Draag stevige schoenen! Bescherm ook uw benen (bijv. door een lange broek) en handen (handschoenen).
• Bevestig de bijgeleverde stootplaat resp. grasopvanginrichting. Let erop dat deze goed vast zitten. Het is Niet toegestaan de machine zonder bescherminrichtingen of met beschadigde bescherminrichtingen te gebruiken.
• Verwijder voor het verticuteren alle vreemde voorwerpen zoals stenen, stukken hout, botten e.d. van het gazon.
• Controller het gereedschap op

Vaste zitting van de bevestigingsonderdelen
-beschadiging of sterke slijtage

• Neem bij het verwangen ervan de inbouwinstructies in acht.
• Controller de aan de buitenkant van de machine geinstalleer-de kabel en de aansluitkabel op beschadigingen en slijtage (poreuze plekken). Gebruik de machine alleen als deze zich in goede staat bevindt.
• Laat de kabelsuitsluitend door erkendvakpersoneel repareren.
• Schakel de machine uit en trek de netstekker eruit, voordat u gaat controeren of de aansluitkabel gedraaid of beschadigd is of als u de machine wilt instellen of reinigen.

Kabels

Opgelet! Elektrische schok door kabelschade.

Wenneer de kabel doorgesneden of beschadigd is, slaan de zekering nicht aktijd door.

• Raak de kabel Niet aan voor men de stekker uit het stopcontact haalt.
• Beschadigde kabel moet geheel worden verrangen. Dekabel aflakken met isolatietape is verboden.

Maak uitsluitend gebruik van een verlangkabel met een minimale diameter van 3× 1,5mm² en een max. lenghte van 25m

• wanner rubber slangleidingen, dan nichtichter dan type HO 7 RN-F
• wanneer PVC slangeidingen, dan nichtichter dan type HO5 VV-F (leidingen van dit type zichn nicht geschikt om constant in de open lucht gebruikt te worden - zoals bijv.: als onderaardse leiding voor de aansluiting van een tuinstekkerdoos, een vrijpomp of voor opslag in de open lucht).

Stekkers en koppelingen要去en spatwaterdicht zijn.

Algemene aanwijzingen

• Wegens gevaar voor lichaamsdelen van de gebruiker mag de verticuteermachine Niet worden gebruikt - als motorhakfrees;
• voor het egaliseren van bodemverheffingen, zoals molshopen.
• Laat nooit kinderen of andere Personen die de werkwijze van de machine Niet kennen met de verticuteermachine werken. Jongeren onder 16一年多ogens de machine Niet gebruiken.
• Zet de machine nooit aan, verwijl personen, vooral kinderen of dieren, in de buurtহ.
• De gebruiker is aansprakelijk voor ongevalten of risico's aan andere Personen of hun eigendom.

• Gebruik de verticuteermachine alleen op droog gras.
  Maai alleen bij daglicht of met voldoende verlichting.

• Gebruiek een elektrische beveiliging (RCD) met een maximale stroomsterkte van 30mA .

• Aansluitkabel aan de trekontlasting bevestigen. Niet langs randen en/of langus spitse of scherpe voorwerpen lately schuren. De kabel Nietussen deur-of raamopeningen klemmen. Schakelinrichtingen moogen Niet verwijderd of overbrugd worden (bijv. schakelhendel aan de stang van de handgreep binden).

Bij het starten

Schakel de motor alleen in, als u uw voeten op een veilige afstand van de messen heb.
- Kantel de verticteermachine Niet, als u de motor inschakelt, tenzij de machine bij het opstarten gekanteld moet worden. Als dit het geval is, kantel de machine dan Niet meer dan absoluutoodzakelijkis en til alleen het gedeelte omhoog dat zich Niet aan de kant van de gebruiker bevindt. Controller al-tijd, of uw handen allebei in werkpositie zijn, voordat u de machine weer terug op de bodem zet.

Bij het verticuteren

Let op, gevaar! Messen lopen door!
- Houd u zich aan de veiligheidsafstand:tussen de duwboom en de machine.
Houd nooit uw handen of voeten bij draaiende onderdelen.
- Blijf altijd uit de buurt van het uitwerpkanaal.
- Schakel de motor alleen in, als u uw voeten op een veilige afstand van de messen heb.
Vermijd zo möglichk het gebruik van het apparaat bij nat gras of wees bijzonder voorzichtig om uitglieden te voorkomen.
- Houd de machine op een veilige afstand, vooral op hellingen. Nooit rennen met de machine, maar rustig lopen.
- Verticuteer Niet op steile hellingen.
- Verticuteer hellingen altijd in dwarsrichting en Niet van boven aan beneden of omgekeerd.
- Wees bijzonder voorzichtig als u de rijrichting op de helling ver andert.
- Wees bijzonder voorziglicht als u de machine omkeert of maar zich toetrekt.
- Stop de draaiende delen:
- als de machine voor het transport moet worden gekanteld.
- als u andere oppervlakken dan gras moet oversteken
- als de machine worden getransporteerd.
- Gebruik de verticuteermachine nooit als de bescherminrichtingen of onderdelen van de behuizing beschadigd zijn of ontbreken.
- Schakel de motor uit en wacht tot de messen tot stilstand zich gekomen, voordat u de verticuteermachine optilt of wegdraagt.

Schakel de motor uit en wacht tot de messen tot stilstand zich gekomen, voordat u de grasopvangzak verwijdert of de werkdiepte verstelt.
- Vervang versleten of beschadigde messen alleen per set. Neem hiervoord montage-aanwijzingen in acht. Gebruik om veiligheidsredenen uitsluitend originele verwangingsonderden.
- Onderhouds- en reinigingswerkzaamheden aan de verticuteermachine en het verwijderen van de bescherminrichtingen zouen alleen worden uitgevoerd bij een uitgeschakelde motor.
- Zet de verticuteermachine Niet in vochtige ruimten of in de buurt van open vuur.
- Mocht u op een hindernis zijn gereden,That de verticuteermachine dan voor de veiligheid door erkendvakpersoneel controeren (zie werkplaatsindex).
- Als de aansluitkabelijdens het gebruik worden beschadigd,要去 u onmiddelijk de netstekker eruit trekken. Raak de kabel Niet aan, voordat deze van het elektriciteitsnet is geschienen.
- De machine uitzetten, stekker uittrekken en wachten totdat dem machine stil staan, als u bijv:

• de machine alleen LAST
• een geblokkeerd mes vrij maakt
• de machine wilt controlleren, reinigen of eraan wilt werkken
• als u een vreemd voorwerp heeft geraakt, controllerer de machine dan op beschadiging en voer de nooodzakelijkere reparaties UIT.
• als de machine door onbalans sterk vibreert (onmiddelijk uitschakelen en deoorzaak zoeken).
  instellings-ofreinigingswerkzaamhedenwiltuitvoeren.
• wilt controlleren, of de aansluitleiding in een Ius zit of beschadigd is.
• Wonneer de kabel tijdens het gebruik beschadigd worden,要去 de stekker van de kabel onmiddelijk uitgetrokken worden. Kabel Niet aanraken voordat de stekker uit het stopcontact getrokken is.

Het onderhoud

Opgelet Roterend snijmes.

Vór al het onderhoud en schoonmaakwerk:

Haal de stekker eruit.
Raak de draaiende messen nicht aan.

Afvalverwijdering

Afgedankte elektrische apparatuur mag nicht met het huishoudelijk afval meegegeven worden. Recycle apparatuur, accessoires en verpakking op milieuvriendelijke wijze.

Montage

Duwboom bevestig# B C D F

Attentie!

• Let op dat de kabel en de bedieningskabel nicht worden geknikt.
  Zie afbeeldingen voor montage.

Gebruik

Gebruikstijden

• Gelieve de specifieke nationale verordenen in acht te nemen.

Voer de kabel door de kabelontspanner E

I a.u.b. aan de hand van de grafiek in de trekontlasting.

Aansluiting op een stekkerdoos (230 V, 50 Hz)

Aansluiting op een stekkerdoos (230V,50Hz) Sluit het apparaat alleen op stekkerdozen aan die met een zekering van 16 amp. traag (of LS-schakelaar type B) zich beveiligd.

iAanwijzing: aardlekbbeveiligingsinrichting

Deze beveiligingsinrichtingen beschermen bij het aanraken van beschadigde kabels, isolatiefouten en in sommige gevalven ook bij het beschadigen van onder spanning staande leidingen gegen zwaar letsel.

• Wij adviseren om het apparaat alleen op stekkerdozen aan te sluiten die met een aardlekbveeiligingsinrichting (RCD) met een aardlek van Nieteer dan 30mA zich beveiligd.
• Er bestaan uitbreidingspakketten voor oude installaties. Neem contact op met een elektricien.

Werkdiepte instellen J

Attentie! Alleen bij een uitgeschakelde motor en een stilstaande verticuteercilinder.

Let op! Voor het eerste gebruik moet de werkdiepte jeust worden ingesteld. De hoogte-instelhendel mag alleen in de eerste werkdiepte-instelling (stand 1) worden gezet.

iAanwijzing

Door slijtage van de messen/beluchtertanden要去 de werk-diepte later opnieuw worden ingesteld. Een optimale werkdiepte is bereikt als de messen/beluchtertanden van het snijgereedschap 2 tot 3mm in de grond gripen. Een te grote werkdiepte kan een overbelasting van de machine tot gevolg hebben en schade veroor-zaken. Let waarom op een juiste instelling van de werkdiepte.

• Werkdiepie vergroten (messen in richting bodem) (a, b)

Deverzoring

Algemeen

Opgelet! Roterend snijmes

Voor al het onderhoud en schoonmaakwerk:

Haal de stekker eruit.
Raak de snijmessen Niet aan.

• Hoogte-instelhendel (afhankelijk van de uitvoering) volgens de slijtage instellen.

• Deinstallingen 2,3,4zijn alleen nodig na slijtage van de messen/beluchertanden.Afankelijk van de slijtage lager instellen, te beginnen bij 2.

• Werkdiepte verkleinen (a, c)

Verticuteerproof:

Hoogte aanpassing hefboom stand ,1,2,3,4" J .
- Start de machine G.
- Schakel de machine bij geluiden van steenslag of als de motor blokkeert onmiddelijk UIT.
- Werkdiepte verkleinen J: Hoogte aanpassing hebboom stand, 1, 2, 3, 4.
Voer nogmaals een verticuteerproofuit

• Na regelmatig gebruik kan de verticuteerdiepte overeenkomstig de slijtage van de messen worden bijgesteld (+).

Aanbevelingen voor de werkdiepte

• Verzorgd gazon met zachte bodem zonder stenen

• Messen exact instellen op bodemhoogte

Steenachtige, slordige oppervlakken

• Messen instellen op bodemhoogte
• Stel bij steenslag eenkleinere werkdiepe in

Slordige, sterk bemoste oppervlakken

• Begin met eenkleinere werkdiepe
  Zorg ervoor, dat de machine Niet overbelast worden (als de motor blokkeert, stelt u de werkdiepte hoger in)
• Verticuteer meerdere malen kruisgewijs

Verticuteren G

1. Knop (1) indrukken en vasthouden.
2. Beugelschakelaar (2) aantrekken, knop (1) loslaten.
3. Motor uitzetten: Hefboom (2) loslaten.

Opgelet

Leg de kabel steeds veilig neer op terrassen, paden, of op het reeds gevertucuteerde gras.

Reinigen

• Na gebruik het apparaat met handveger reinigen.
• Niet met water afspuiten.
  In een droge ruimte opbergen.

Aanbeveiling:

Laat uw machine in de herfst nakijken bij een WOLF-Garten Serviceworkplaats.

Verticuteer-/beluchteras wisselen H

Gevaar

Werkzaamheden aan de messen kuren verwondingenveroorzaken. Draag ter bescherming werkhandschoenen.

Let op

Gebruik alleen oorspronkelijke, door de fabrikant goedgekeurde verticuteer-/beluchterassen.

• Motor stoppen.
• Trek de netstekker UIT de machine en UIT het stopcontact.
• Grasvanger (optioneel) verwijdenen.

Gereedschapaarachterenkantelen.
- Verticuteeras (a) resp. beluchteras (b) demonteren:

Vasthoudbeugel (c) uittrekken en een kwartslag maar rechts (aar de as) draaien (1, 2).
- Complete as helemaalaar linksuit de houder (d)duwen enaar onderen verwijderen(3,4).

• Verticuteeras (a) resp. beluchteras (b) monteren:
  Vasthoudbeugel (c) uittrekken en een kwartslag maar rechts (aar de as) draaien (1, 2).
  Complete as van onderen ache ter de houder (d) inzetten en nervvolgens helemaalaarrechts in de houder (d) en zes-kantopname (e) schuiven (tot aan de aanslag) (5, 6).
  Vasthoudbeugel (a) een kwartslag draaien en in de opening (f) latent vastklikken. Op correct vastklikken letten! (7, 8)
• Correct vastzitten van verticuteer-/beluchteras controeren.

Reserveonderdelen

Artikelnummer Artikelnaam Productinformatie
196-110-650 WCS3001 Opvangzak kpl
196-101-650 WBS3001	Verticuteermessen
196-107-650 WAS3001 Lente set

Levering via een WOLF-Garten verkooppunt.

Opheffen van storingen

Probleem Mogelijk oorzaak		Oplossing (X) door:
		WOLF-Garten Servicewerkplaats	Zelf
Geen verticuteerresultaat	• Wertkdiepte te gelding ingesteld	X
Onrustige motor, sterk vibre ren van het toestel.	• De messen werden door het raken van vaste voorwerpen beschadigd	X	---
Ongewone geluiden binnen het toestel / klapperen	• Schroeven los	X
De motor slaat Niet aan	• Zekering defect	X ---
	• Kabel beschadigd: ! Opgelet! Elektrische schok door kabelschade. Wonneer de kabel doorgesneden of beschadigd is, slaat de zekering nicht altijd door. • Raak de kabel Niet aan voor men de stekker uithet stopcontact haalt. • Beschadigde kabel要去 geheel worden verran-gen. De kabel aflplakken met isolatietape is ver-boden.	---

In geval van twijfel steeds een WOLF-Garten serviceworkplaats contacteren!
Attentie: Altijd de stekker uit het stopcontact halen, als u de verticuteermachine controleert of eraan werkt.

Garantie

In elk land gelden de garantiebepalingen die door once maatschappij of importeur worden uitgegeven. Storingen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of Produktiefout hiervan deoorzaak is. Neem voor een reparatie binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde vestiging.
