BEDIENUNGSANLEITUNG Select VS 302 E Wolf Garten

Originalbetriebsanleitung 6

a	1x	b	4x	c	4x	d	4x	e	2x	f	2x

1. Ein-Ausschalter
2. Sicherheitsbügel
3. Kabelzugentlastung
4. Fangsack
5. Arbeitsstiefeneinstellung

F

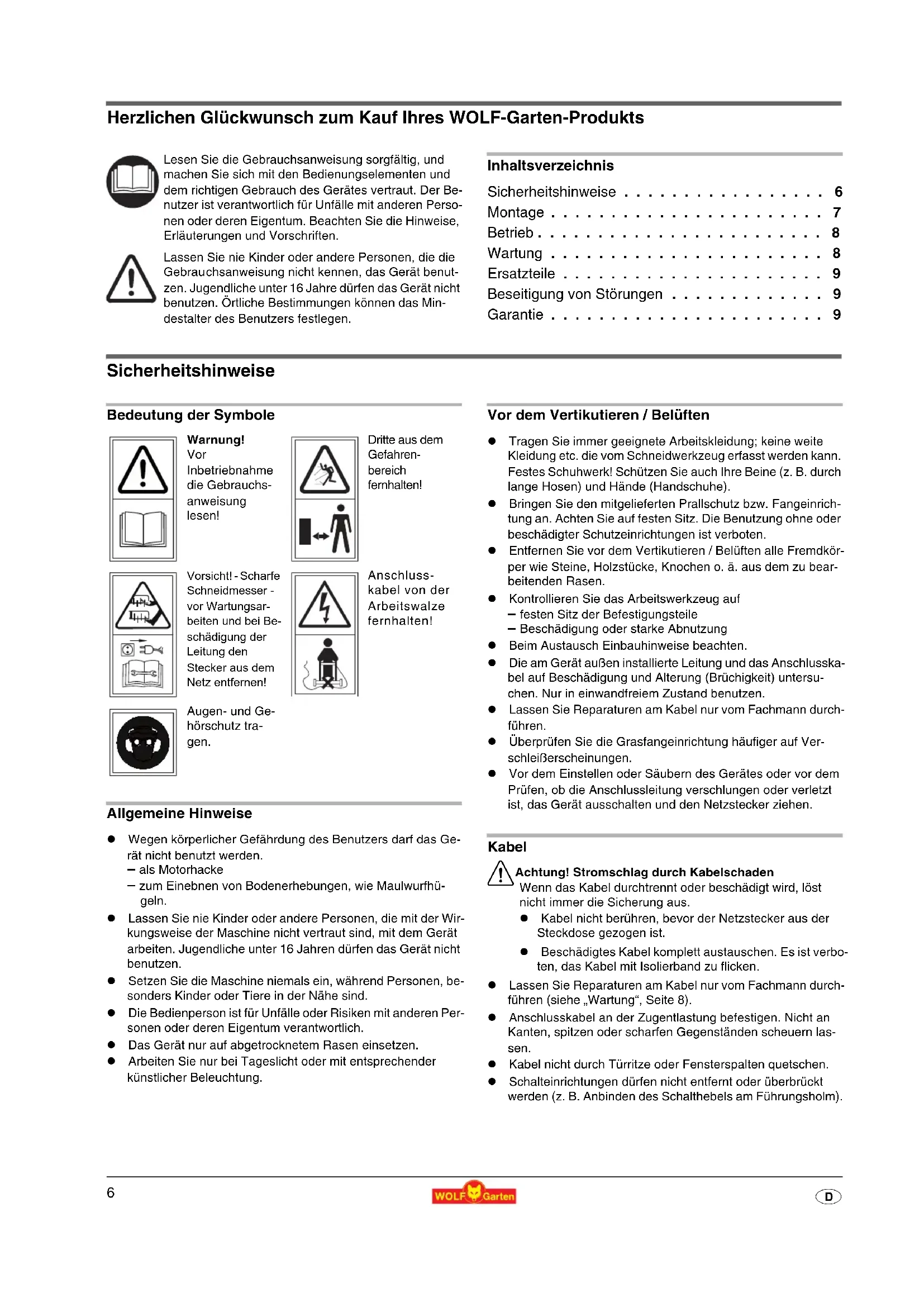

Herzlichen Glückwunsch zum Kauf Ihr's WOLF-Garten-Produkt

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Beachten Sie die Hinweise, Erläuterungen und Vorschriften.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, das Gerät benutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.

Inhaltsverzeichnis

Sicherheitshinweise 6

Montage 7

Betrieb 8

Wartung 8

Ersatzteile 9

Beseitigung von Störungen 9

Garantie 9

Sicherheitshinweise

Bedeutung der Symbole

Warning!
Vor
Inbetriebnahme die Gebrauchs-anweisung
lesen!

Dritte aus dem Gefahrenbereich fernhalten!

Vorsicht! - Scharfe Schneidmesser - vor Wartungsarbeiten und bei Beschäftigung der Leitung den Stecker aus dem Netz entfernen!

Anschluss-kabel von der Arbeitswalze fernhalten!

Augen- und Gehorschutz tra-gen.

Allgemeine Hinweise

• Wegen körperlicher Gefährung des Benutzers darf das Gerät nicht benutzt werden.
• als Motorhackle
• zum Einebren von Bodenerhebungen, wie Maulwurfü-geln.
• Lassen Sie nie Kinder oder andere Personen, die mit der Wirkungsweise der Maschine nicht vertraut sind, mit dem Gerät arbeiten. Jugendliche unter 16 Jahren dürfen das Gerät nicht benutzen.
• Setzen Sie die Maschine niemals ein, während Personen, besonderss Kinder oder Tiere in der Nähe sind.
  Die Bedienperson ist für Unfälle oder Risiken mit anderen Personen oder deren Eigentum verantwortlich.
  Das Gerät nur auf abgetrocknetem Rasen einsetzen.
• Arbeitsen Sie nur bei Tageslicht oder mit entsprechender künstlicher Beleuchtung.

Vor dem Vertikutieren / Belüften

• Tragen Sie immer geeignete Arbeitskleidung; keine weite Kleidung etc. die vom Schneidwerkzeug erfasst werden kann. Festes Schuhwerk! Schützen Sie auch ihre Beine (z. B. durch lange Hosen) und Höhe (Handschuhe).
• Bringen Sie den mitgelieferten Prallschutz bzw. Fangeinrichtung an. Achten Sie auf festen Sitz. Die Benutzung ohne oder beschädigter Schutzeinrichtungen ist verboten.
• Entfernen Sie vor dem Vertikutieren / Belüften alle Fremdkörper wie Steine, Holzstücke, Knochen o. ä. aus dem zu bearbeitenden Rasen.

• Kontrollieren Sie das Arbeitswerkzeug auf

• festen Sitz der Befestigungsteile
  -Beschädigung oder starke Abnutzung

• Beim Austausch Einbauhinweise beachten.

Die am Gerät außen installierte Leitung und das Anschlusskabel auf Beschädigung und Alterung (Brüchigkeit) untersuchen. Nur in einwandfreiem Zustand benutzen.
- Lassen Sie Reparaturen am Kabel nur vom Fachmann durchfuhren.
- Überprüfen Sie die Grasfangeinrichtung früiger auf Verschleiberscheinungen.
- Vor dem Einstellen oder Säubern des Gerätes oder vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist, das Gerät ausschalten und den Netzsteckerziehen.

Kabel

Achtung! Stromschlag durch Kabelschaden

Wenn das Kabel durchtrennt oder beschädigt wird,留存 nicht immer die Sicherung aus.

• Kabel nicht berühren, bevor der Netzstecker aus der Steckdose gezogen ist.

• Beschädigtes Kabel komplett ausauschen. Es ist verboten, das Kabel mit Isolierband zu flicken.

• Lassen Sie Reparaturen am Kabel nur vom Fachmann durchführung (siehe „Wartung“, Seite 8).

• Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern lasen.

• Kabel nicht durch Türritze oder Fensterspalten quetschen.
  Schalteinrichtungen dürfen nicht entfernt oder überbrück werden (z. B. Anbinden des Schalthebels am Führungsholm).

• Verwenden Sie ausschließlich Veränderungskabel mit einem Mindest-Querschnitt von 3 × 1,5 ~mm^2 und einer max. Länge von 25 ~m :

• wenn Gummischlauchleitungen, dann nicht leichter als Typ HO 7 RN-F

• wenn PVC-Leitungen, dann nicht leichter als Typ HO5 VVF (Leitungen diesen Typs sind für die ständige Verwendung im Freien nicht geeignet, wie z. B.: unterirdische Verlegung zum Anschluss einer Gartensteckdose, Anschluss einer Teichpumper oder Lagerung im Freien).

Die Kabel müssen spritzwassergeschützt sein.

Beim Start

• Schalten Sie den Motor nur ein, wenn ihre Fübe in sicheren-Abstand von den Schneidwerkzeugen sind.
• Kippen Sie das Gerät nicht, wenn Sie den Motor einschalten, es sei dann, das Gerät muss beim Anlassen gekippt werden. Wenn dies der Fall ist, kippen Sie das Gerät nicht mehr als unbedingt notwendig ist und haben nur den Teil an, der vom Benutzer entfernt ist. Überprüfen Sie immer, dass sich beiden Höhe in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.

Beim Vertikutieren / Belüften

• Achtung, Gefahr! Schneidwerkzeug lauft nach!
• Halten Sie den durch die Führungsholme gegebenen Sicherheitsabstand ein.
  Fuhren Sie niemals Hande oder FuBe an sich drehende Teile.
• Halten Sie sich immer entfernt von der Auswurföffnung.
• Schalten Sie den Motor nur ein, wenn ihre Fuß in sicheren Abstand von den Schneidwerkzeugen sind.
• Wenn möglich, ist der Einsatz des Gerätes bei nassem Gras zu vermeiden oder über Sie besondere Vorsicht, um ein Ausrutschen zu vermeiden.
• Achten Sie auf sicheren Stand,alanders an Abhängen.Nie laufen,ruhig vorwartsgeben.
• Arbeitsen Sie nicht an steilen Abhängen.
• Seien Sie besonderss vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.
• Seien Sie besonderss vorsichtig, wenn Sie die Maschine umkehren oder sie zu sich heranziehen.
• Das Kabel ist beim Arbeitsen vom Gerät fernzuhalten. Das Arbeitswerkzeug kann die Leitung beschädigen und Kontakt mit stromführenden Teilen führen.

• Halten Sie die Arbeitswerkzeuge an:

• wenn die Maschine zum Transport gekippt werden muss.

• wenn andere Flächen als Gras überquert werden.

• wenn die Maschine transportiert wird.

• Gebrauchen Sie das Gerät nie, wenn Schutzeinrichtungen oder Gehauseteile beschädigt sind oder fehlen.

• Bevor Sie das Gerät aufheben oder wegtragen, schalten Sie den Motor ab und warten Sie bis die Arbeitswerkzeuge zum Stillstand gekommen sind.
• Vor Abnahme der Grasfangeinrichtung oder dem Verstellen der Arbeitshöhe ist der Motor abzustellen und der Stillstand der Arbeitswerkzeuge abzuwarten.
  Abgenutzte oder beschädigte Messer satzweise erneuern. Beachten Sie die Einbauhinweise. Aus Sicherheitsgründen nur Original-Ersatzteile verwenden.
• Wartungs- und Reinigungsrarbeiten am Gerät sowie das Abnehmen der Schutzeinrichtungen dürfen nur bei abgestelltem Motor vorgenommen werden.
• Stellen Sie das Gerät nicht in feuchten Räumen oder in der Nähe von offenen Flammen ab.
• Sollen Sie einmal auf ein Hindernis gefahren sein, halten Sie das Gerät sicherheitshalber von einem Fachmann überprüfen (siehe Werkstattverzeichnis).
• Wenn die Anschlussleitung während des Gebrauchs beschädigt wird, muss sie sofort vom Netz getrennt werden. Leitung nicht berühren bevor sie vom Netz getrennt ist.

• Unter folgenden Umständen muss das Gerät abgeschaltet, der Netzstecker gezogen werden und das Gerät stehen:

• beim Verlassen des Gerätes

• um ein blockiertes Messer frei zu machen
• um das Gerät zu überprüfen, zu reinigen oder daran zu arbeiten
• wenn ein Fremdkörper getroffen wurde (Überzeugen Sie sich erst, ob Gerät oder Schneidwerkzeuge beschädigt worden sind. Beseitigen Sie dann zunachst die Beschändigung).
• wenn das Gerät durch Unwucht stark vibriert (sofort abschalten und Ursacheuchen).
• wenn die Anschlussleitung während des Gebrauchs beschädigt wird.

Wartung

Achtung! Rotierendes Messer

Vor allen Wartungs- und Reinigungsrarbeiten:

• Netzsteckerziehen.
• Nicht an laufende Schneiden greifen.

Entsorgung

Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Montage

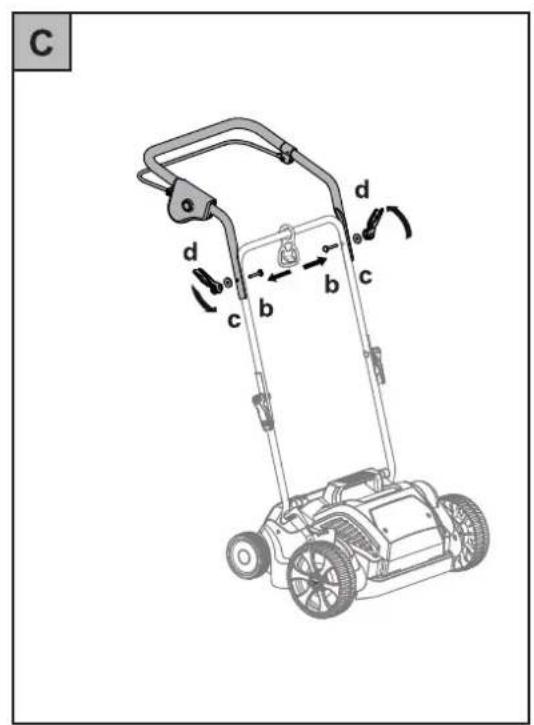

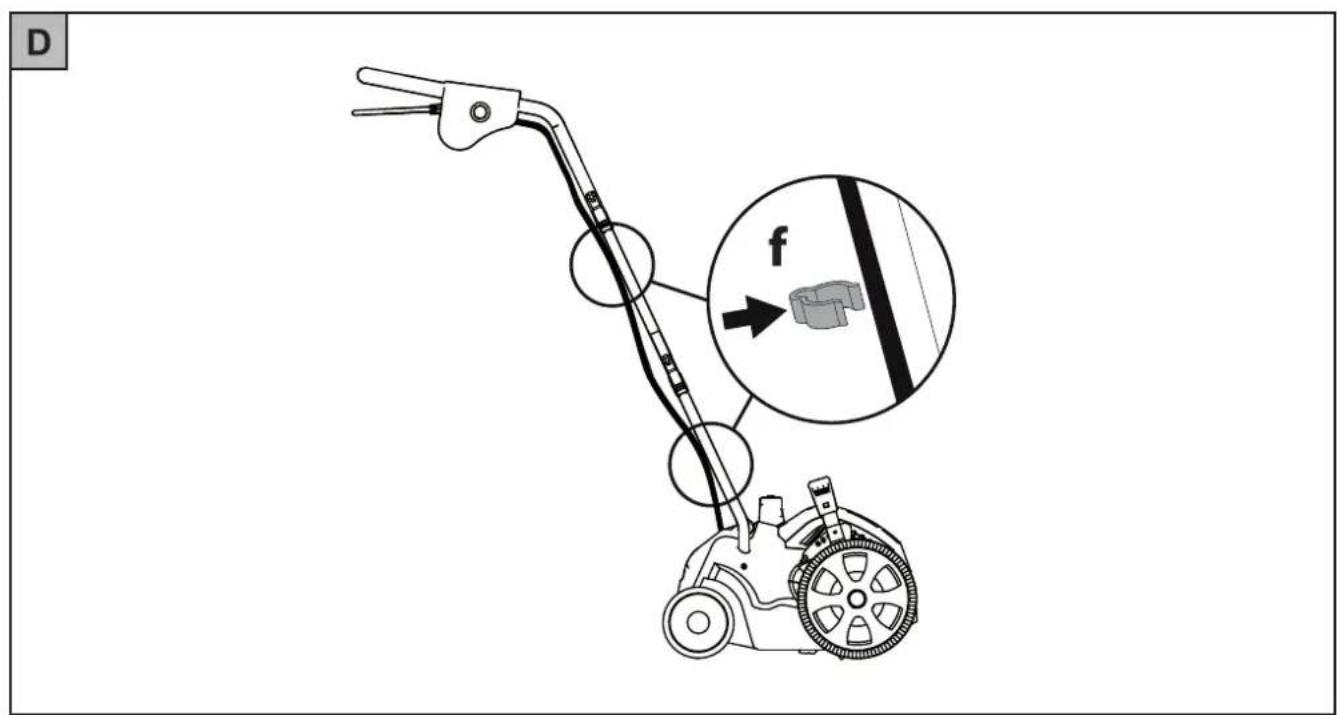

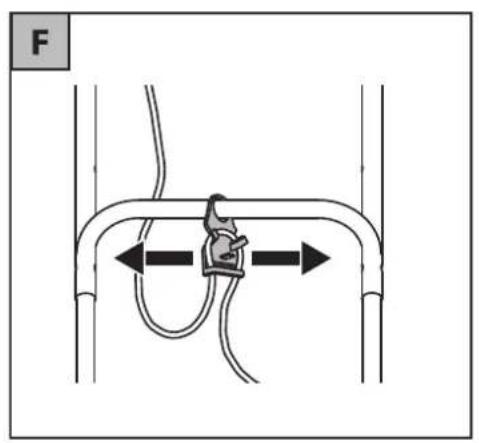

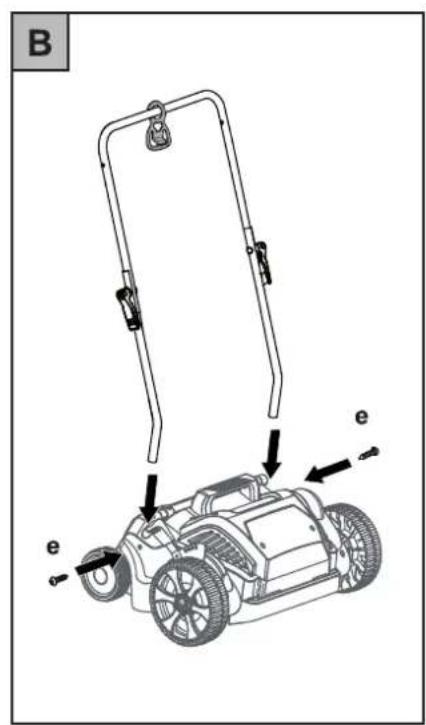

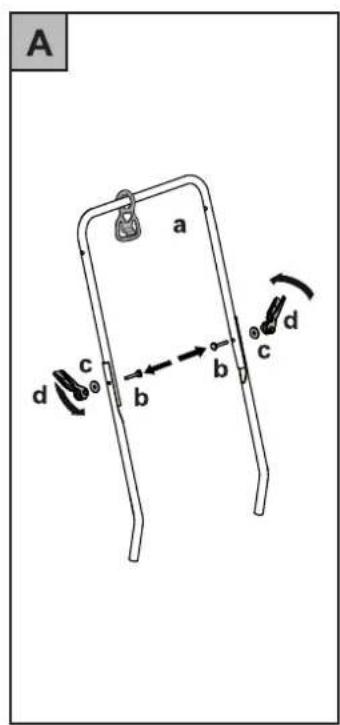

Griffgestänge

befestige B C D F

Achtung!

• Achten Sie darauf, Kabel und Bowdenzug nicht zu kni-cken.
• Montage siehe Abbildungen.

Betrieb

Betriebszeiten

• Bitte regionale Vorschriften beachten.
• Erfragen Sie die Betriebszeiten bei ihrer ortlichen Ordnungsbehörde.

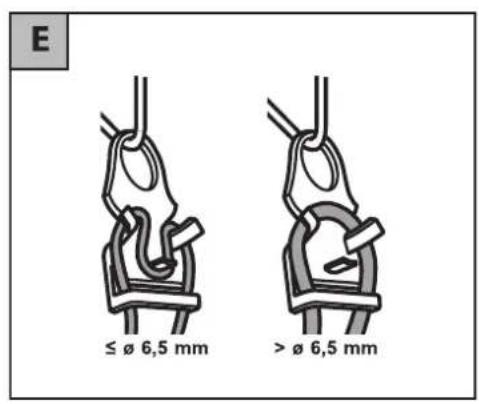

Kabel in die Zugentlastung führen E

-itte fuhren Sie das Kabel anhand der Abbildung in die Zugentlastung.

Anschluss an die Steckdose (230 Volt, 50 Hz)

Das Gerät nur an 230V-Steckdosen anschließen.

Hinweis: Fehlerstromschutzeinrichtung

These Schutzeinrichtungen schützen beim Berühren von beschädigten Leitungen, Isolationsfehlern und in bestimmten Fällen auch beim Beschädigen von unter Spannung stehenden Leitungen vor schweren Verletzungen.

• Wir empfehlen, das Gerät nur an Steckdosen anzuschließen, die mit einer Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA abgesichert sind.

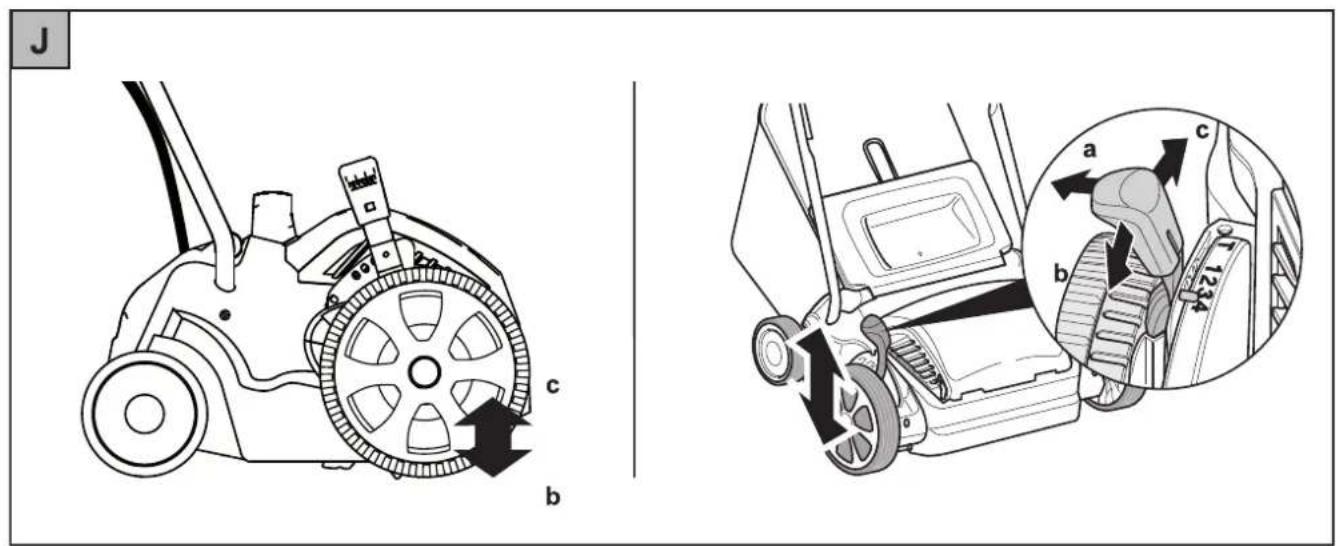

Arbeitstiefe einstellen J

Vorsicht! Nur bei abgeschaltetem Motor und stillstehender Vertikutier-/Lüfterwelle.

Achtung! Für das Betreiben muss die Arbeitstiefe rich-tig eingestellt werden. Der Hoheneinstellhebel darf nur in die erste Arbeitstiefeneinstellung (Position 1) gestellt werden.

Hinweis

Durch Abnutzung der Messer/Lüfterzinken ist es erforderlich, die Arbeitsstiefe später neu einzustellen. Eine optimale Arbeitsstiefe ist erreicht, wenn die Messer/Lüfterzinken des Schneidwerkzeugs 2-3 mm in den Boden eingreifen.

Eine zu große Arbeitstiefe kann eine Überlastung des Gerätes zur Folge haben und Schaden verursachen.

Achten Sie deshalb auf korrekte Arbeitsstiefeneinstellung.

• Arbeitsstiefe erhöhen (Messer in Richtung Boden) (a, b)

• Hoheneinstellhebel entsprechend der Abnutzung einstellen.
  Einstellungen 2,3, 4^ werden nur nach Abnutzung der Messer / Lüfterzinken bereits. Je nach Abnutzung stufenweise tiefer einstellen, bei 2^ beginnend.

• Arbeitsstiefe verringn (a, c)

Vertikutier-/Belüfterprobe:

Höheneinstellhebel in Arbeitsposition „1, 2, 3, 4" J.
Gerat starten G.
- Bei Steinschlaggerauschen oder Blockieren des Motors das Gerät sofort ausschalten.
- Arbeitsstiefe verringern J Höheneinstellhebel in Arbeitsposition 1, 2, 3, 4.
Erneute Vertikutier-/ Belüfterprobe.

• Nach früigem Gebrauch kann die Arbeitstiefe entsprechend der Messerabnutzung nachgestellt werden.

Empfehlungen zur Arbeitstiefe

• gepflegte Flächen mit steinfreiem, weichem Boden

• Arbeitsstellung exakt auf Bodenhöhe einstellen

steinige, unsaubere Flächen

• Arbeitswerkzeug auf Bodenhöhe einstellen

• Bei Steinschlag gingere Arbeitsstiefe einstellen

• ungepflegte, stark vermooste Flächen

mit geringer Arbeitsstiefe beginnen
- Gerät nicht überlasten (bei Blockieren des Motors Arbeits-tiefe verringern)
-mehrmans krezwiese beareriten

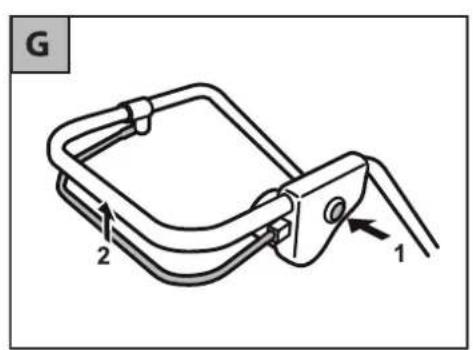

Vertikutieren/BeluftenG

1. Knopf (1) drucken und halten.
2. Hebel (2) anziehen, Knopf (1) loslassen.
3. Motor aus: Hebel (2) freigegeben.

Achtung!

Legen Sie das Kabel stets sicher auf Terrasse, Wege oder die bereits bearerbeitete Fläche.

Wartung

Allgemein

Achtung! Rotierendes Messer

Vor allen Wartungs- und Reinigungsrarbeiten:

Netzstecker ziehen.
- Nicht an laufende Schneiden greifen.

Reinigung

• Nach jedem Arbeiteten reinigen Sieitte das Gerät mit einem Handfeger.
• Spritzen Sie den Maher keinesfalls mit Wasser ab.
  Gerat trocken lagern.

Wir empfehlen

Lassen Sie Ihr Gerät im Herbst von einer WOLF-Garten Kundendienstwerkstatt überprüfen, dann ist es im Frühjahr sofort einsatzbereit.

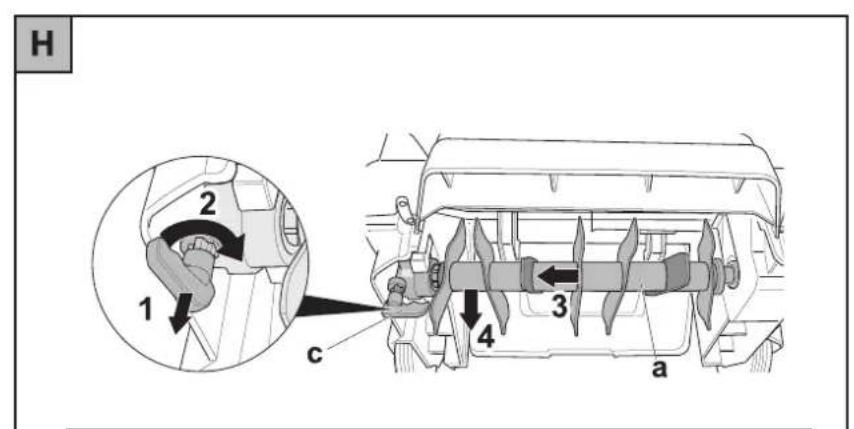

Vertikutier-/Lüfterwelle wechseln H

Gefahr!

Beim Arbeiten am Schneidwerk konnen Sie sich leicht verletzen. Tragen Sie zu Ihr Schutz Arbeitshandschuhe.

Achtung!

Verwenden Sie nur original vom Hersteller freiigegebene Vertikutier-/Lüfterwellen.

• Motor stoppen.
  Netzstecker am Gerat und an der Steckdoseziehen.
• Grasfang (optional) abnehmen.
  Gerat nach hinteren kippen.
• Vertikutierwelle (a) bzw. Lüfterwelle (b) ausbauen: - Haltebügel (c) Herausziehen und um 90^ nach rechts (zur Welle) drehen (1, 2).

• Komplette Welle ganz nach links aus der Halterung (d) schieben und nach unter abnehmer (3, 4).

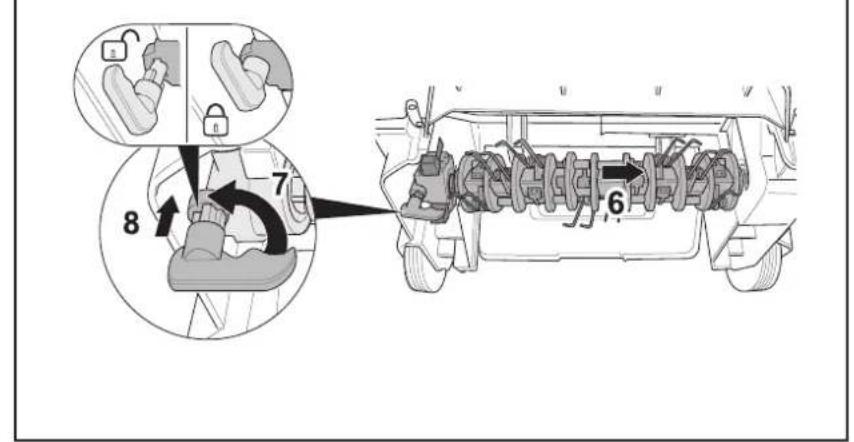

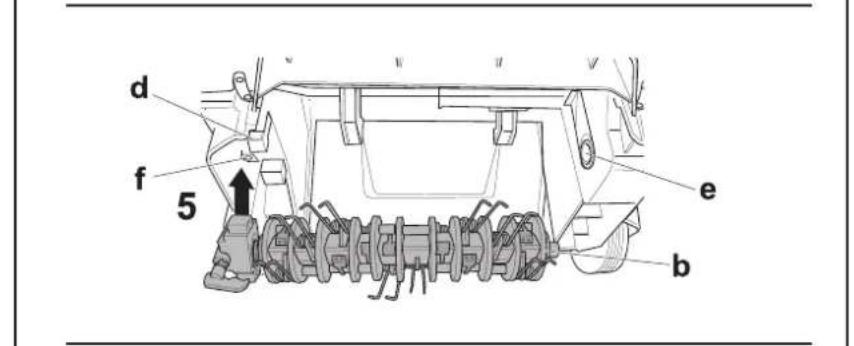

• Vertikutierwelle (a) bzw. Lüfterwelle (b) einbauen:

• Haltebügel (c) Herausziehen und um 90^ nach rechts (zur Welle) drehen (1, 2).

• Kompletable Welle von unter hinter der Halterung (d) einsetzen und dann ganz nach rechts in Halterung (d) und Sechskantaufnahme (e) einschieben (bis zum Anschlag) (5,6).

• Haltebügel (c) um 90^ drehen und in die Öffnung (f) einrasten halten. Auf korrekte Einrastung achten! (7, 8)

• Korrekten Sitz der Vertikutier-/Lüfterwelle überprüfen.

Ersatzteile

Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung
196-110-650 WCS3001 Fangsack
196-101-650 WBS3001	Ersatzmesser
196-107-650 WAS3001 Federatsatz

Die Lieferung erfolgt über ihren Handler

Beseitigung von Störungen

Problem Mögliche Ursache		Abhilfe (X) durch
		WOLF-GartenService Werkstatt	Selbst
Kein Belüftungs-/ Vertikutier-ergebnis	Arbeitstiefe zu gering eingestellt	X
Unruhiger Lauf, starkes vibrie- ren des Gerätes	Messer schadhaft und/oder lose	X	---
Abnorme Geräusahe am Gerät - klappern	Messer und/oder Schrauben lose	X
Motor lauft nicht	Haus-Sicherung schadhaftAchtung! Stromschlag durch KabelschaedenWenn das Kabel durchtrennt oder beschädigt wird,留存 nicht immer die Sicherung aus.Kabel nicht berühren, bevor der Netzstecker aus der Steckdose gezogen ist.Beschädigtes Kabel komplett austrauschen. Es ist verboten, das Kabel mit Isolierband zu fli-cken.	X ---

Im Zweifelsfall immer eine WOLF-Garten Service-Werkstatt aufsuchen.
Achtung: Gerät vor jeder Prüfung oder vor Arbeiten am Messer abstellen, und Netzsteckerziehen.

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur Herausgegeben Garantiebestimmungen. Störungen beseitigen wir an ihren Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte an ihren Verkauf oder die nachstgelegene Niederlassung.
