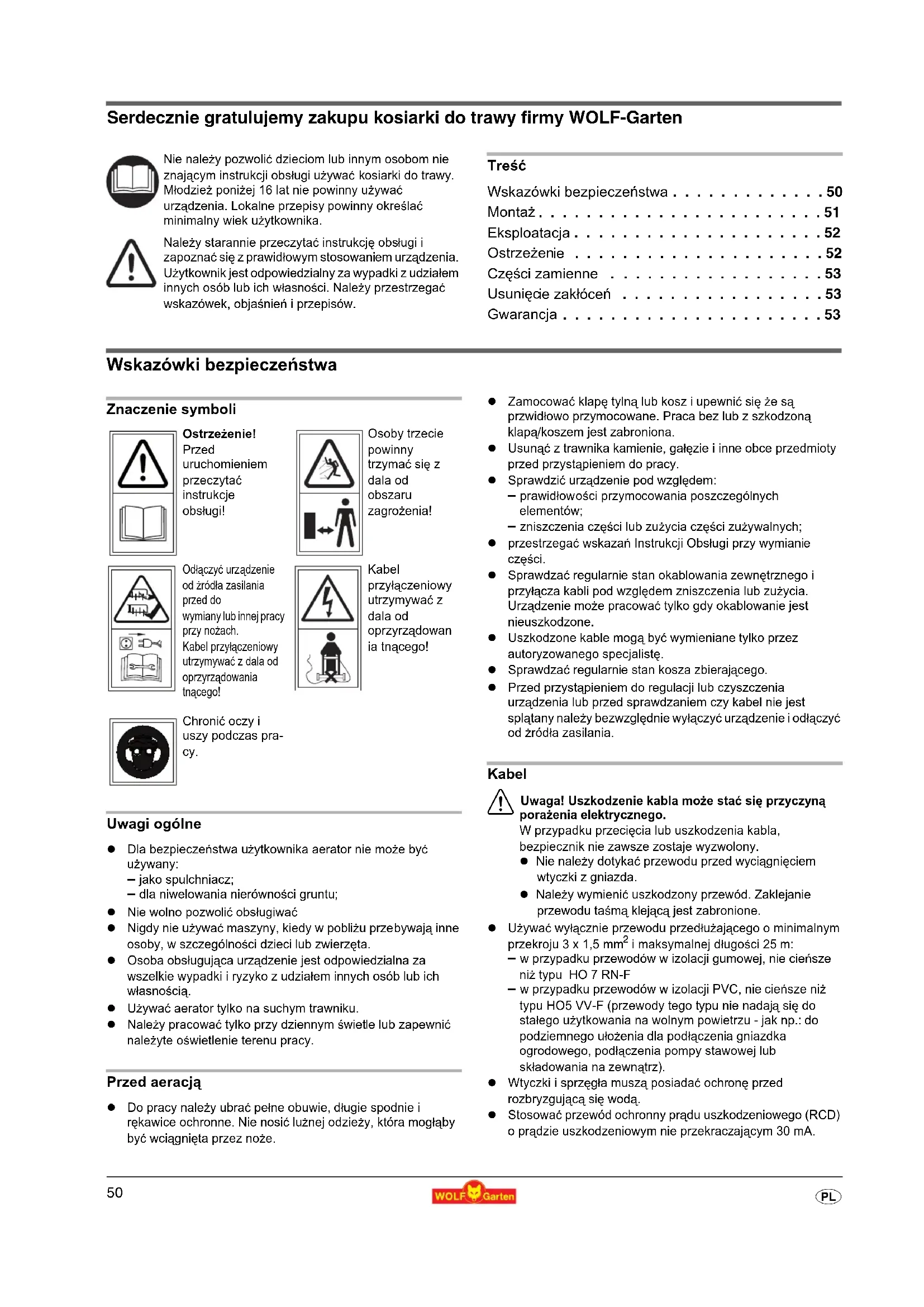

p Serdecznie gratulujemy zakupu kosiarki do trawy firmy WOLF-Garten Treść Wskazówki bezpieczeństwa . . . . . . . . . . . . . 50 Montaż

Ostrzeżen ie . . . . . . . . . . . . . . . . . . . . . 52 Części zamienne .

Usunięc ie zakłóceń . . . . . . . . . . . . . . . . . 53 Gwarancja

Wskazówki bezpieczeństwa Znaczenie symboli Uwagi ogólne Dla bezpieczeństwa użytkownika aerator nie może być używany: – jako spulchniacz; – dla niwelowania nierówności gruntu; Nie wolno pozwolić obsługiwać Nigdy nie używać maszyny, kiedy w pobliżu przebywają inne osoby, w szczególności dzieci lub zwierzęta. Osoba obsługująca urządzenie jest odpowiedzialna za wszelkie wypadki i ryzyko z udziałem innych osób lub ich własnością. Używać aerator tylko na suchym trawniku. Należy pracować tylko przy dziennym świetle lub zapewnić należyte oświetlenie terenu pracy. Przed aeracją Do pracy należy ubrać pełne obuwie, długie spodnie i rękawice ochronne. Nie nosić lużnej odzieży, która mogłąby być wciągnięta przez noże. Zamocować klapę tylną lub kosz i upewnić się że są przwidłowo przymocowane. Praca bez lub z szkodzoną klapą/koszem jest zabroniona. Usunąć z trawnika kamienie, gałęzie i inne obce przedmioty przed przystąpieniem do pracy. Sprawdzić urządzenie pod względem: – prawidłowości przymocowania poszczególnych elementów; – zniszczenia części lub zużycia części zużywalnych; przestrzegać wskazań Instrukcji Obsługi przy wymianie części. Sprawdzać regularnie stan okablowania zewnętrznego i przyłącza kabli pod względem zniszczenia lub zużycia. Urządzenie może pracować tylko gdy okablowanie jest nieuszkodzone. Uszkodzone kable mogą być wymieniane tylko przez autoryzowanego specjalistę. Sprawdzać regularnie stan kosza zbierającego. Przed przystąpieniem do regulacji lub czyszczenia urządzenia lub przed sprawdzaniem czy kabel nie jest splątany należy bezwzględnie wyłączyć urządzenie i odłączyć od żródła zasilania. Kabel 1 Uwaga! Uszkodzenie kabla może stać się przyczyną porażenia elektrycznego. W przypadku przecięcia lub uszkodzenia kabla, bezpiecznik nie zawsze zostaje wyzwolony. Nie należy dotykać przewodu przed wyciągnięciem wtyczki z gniazda. Należy wymienić uszkodzony przewód. Zaklejanie przewodu taśmą klejącą jest zabronione. Używać wyłącznie przewodu przedłużającego o minimalnym przekroju 3 x 1,5 mm

i maksymalnej długości 25 m: – w przypadku przewodów w izolacji gumowej, nie cieńsze niż typu HO 7 RN-F – w przypadku przewodów w izolacji PVC, nie cieńsze niż typu HO5 VV-F (przewody tego typu nie nadają się do stałego użytkowania na wolnym powietrzu - jak np.: do podziemnego ułożenia dla podłączenia gniazdka ogrodowego, podłączenia pompy stawowej lub składowania na zewnątrz). Wtyczki i sprzęgła muszą posiadać ochronę przed rozbryzgującą się wodą. Stosować przewód ochronny prądu uszkodzeniowego (RCD) o prądzie uszkodzeniowym nie przekraczającym 30 mA. Nie należy pozwolić dzieciom lub innym osobom nie znającym instrukcji obsługi używać kosiarki do trawy. Młodzież poniżej 16 lat nie powinny używać urządzenia. Lokalne przepisy powinny określać minimalny wiek użytkownika. Należy st arannie przeczytać instrukcję obsługi i zapoznać się z prawidłowym stosowaniem urządzenia. Użytkownik jest odpowiedzialny za wypadki z udziałem innych osób lub ich własności. Należy przestrzegać wskazówek, objaśnień i przepisów. Ostrzeżenie! Przed uruchomieniem przeczytać instrukcje obsługi! Osoby trzecie powinny trzymać się z dala od obszaru zagrożenia! Odłączyć urządzenie od żródła zasilania przed do wymiany lub innej pracy przy nożach. Kabel przyłączeniowy utrzymywać z dala od oprzyrządowania tnącego! Kabel przyłączeniowy utrzymywać z dala od oprzyrządowan ia tnącego! Chronić oczy i uszy podczas pra- cy. Oryginalna instrukcja obsugi51

Kabel przyłączeniowy zamocować na odciążeniu ciągu. Chronić przed tarciem o krawędzie lub ostre przedmioty. Kabla nie przygniatać drzwiami lub oknem. Nie należy usuwać ani mostkować urządzeń włączających (np. przymocowanie dźwigni przełączającej na drążku uchwytu). Uruchomienie Przestrzegać bezpiecznej odległości stóp od noży w momencie uruchamiania silnika. Nie należy przechylać urządzenia podczas włączania silnika chyba, że urządzenie musi zostać przechylone przy rozruchu. Jeśli istnieje taka konieczność, należy przechylić urządzenie tylko tyle, ile jest to konieczne i podnieść tylko tę część, która znajduje się po przeciwnej stronie obsługującego. Podczas pracy Uwaga ! Noże nie zatrzymują się natychmiast po wyłączeniu silnika. Zachować bezpieczną odległóść od noży wyznaczoną przez ramę uchwytu urządzenia. Nie wkładać rąk ani nóg w obracające się części. Trzymać się z dala od otworu wyrzutowego. Włączać silnik z zachowaniem bezpiecznej odległości aeratora (noży) od stóp. Jeśli to możliwe, unikać używania urządzenia w mokrej trawie lub szczególnie uważać, żeby się nie poślizgnąć. Nosić odpowiednie obuwie, szczególnie na pochyłościach. Pracować chodząc powoli, nie biegnąc. Nie używ ać aeratora na stromych pochyłościach. Zawsze pracować wzdłuż pochyłości, nigdy z dołu do góry i odwrotnie. Należy być szczególnie ostrożnym podczas zmiany kierunku jazdy na zboczu. Należy być ostrożnym obracając maszynę do tyłu i obracając ją do siebie. Przytrzymać urządzenie: – kiedy maszyna musi być nachylona do transportu. – kiedy przechodzi się przez inne powierzchnie niż trawa – kiedy maszyna jest przewożona. Nie wolno używać aeratora gdy obudowa lub urządzenia zabezpieczające są uszkodzone. Przed pochylaniem lub przenoszeniem aeratora należy wyłączyć silnik i czekać do całkowitego zatrzymania noży. Przed przystąpieniem do opróżniania kosza lub regulacji wysokości pracy należy wyłączyć silnik i odczekać do całkowitego zatrzymania noży. Zniszczone lub zużyte noże należy wymieniać jako komplet (wszystkie). Przestrzegać instrukcji montażowych. Z przyczyn bezpieczeństwa używać tylko oryginalnych części zamiennych. Wszelkie prace konserwacyjne, czyszczenie urządzenia oraz zdejmowanie osłon zabezpieczających (również kosza) można wykonywać po uprzednim wyłączeniu silnika. Nie wolno przechowywać urządzenia w wilgotnym

mieszczeniu lub w pobliżu otwartego ognia. W razie przypadkowego najechania aeratorem na twardy przedmiot należy dla bezpieczeństwa sprawdzić jego stan w punkcie serwisowym. W przypadku uszkodzenia kabla podczas pracy należy bezwzględnie natychmiast odłączyć od żródła zasilania. Nie dotykać kabla przed rozłączeniem. Urządzenie wyłączyć, wyjąć wtyczkę sieciową i odczekać do zatrzymania się urządzenia: – przed oddaleniem się od kosiarki – podczas próby zwolnienia zablokowanego noża – podczas kontroli urządzenia, czyszczenia lub innymi zabiegami przy kosiarce – w przypadku najechania na obce ciało należy skontrolować, czy urządzenie nie jest uszkodzone i ewtl. przeprowadzić niezbędne naprawy. – jeśli kosiarka ulega silnym wibracjom z powodu niewyrów- noważenia (natychmiast wyłączyć i ustalić przyczynę). – gdy niezbędne jest przeprowadzenie prac regulacyjnych lub naprawczych. – podczas kontroli, czy przewody przyłączeniowe nie są splątane lub uszkodzone. – Jeśli przewód przyłączeniowy zostanie uszkodzony podczas użytkowania, należy go natychmiast wyłączyć z sieci. Przewodu nie dotykać przed odłączeniem go od sieci. Konserwacja 1 Uwaga! Nóż obrotowy. Przed rozpoczęciem konserwacji i czyszczenia: Wyciągnij wtyczkę. Nie dotykaj pracujących noży. Gospodarka odpadami Montaż Umocowanie kierownicy 1 Uwaga! Uważać, aby nie zaginać kabla i linki Bowdena. Montaż patrz rysunki. Nie wyrzucać urządzeń elektrycznych i elektronicznych do zwykłych pojemników na śmieci. Sprzęt, urządzenia i opakowania należy utylizować w sposób przyjazny środowisku.

Eksploatacja Czasy robocze Prosimy o przestrzeganie prezepisów obowiązujących w danym regionie. Przeprowadź przewód przez przelew Przeprowadź przewód przez przelew Przyłączenie do kontaktu wtykowego (prąd zmienny 230 Volt, 50 Hz) Urządzenie może być podłączone do każdego kontaktu wtykowego, który zabezpieczony jest bezpiecznikiem inercyjnym 16 Amp. (lub przełącznikiem LS Typu B). 3 Uwaga: Urządzenie ochronne prądu szczątkowego. Urządzenia ochronne zabezpieczają uszkodzone przewody elektryczne przeciw wadom izolacji, a w pewnych przypadkach także uszkodzeniom przewodów pod napięciem. Sprzęt należy podłączać wyłącznie do gniazda zabezpieczonego urządzeniem ochronnym prądu szczątkowego (RCD), przy wartości prądu szczątkowego 30 mA. Dostępne są zestawy modernizacyjne dla starych instalacji. Należy skonsultować się z technikiem elektrykiem. Regulowanie głębokości roboczej 1 Uwaga! Tylko przy wyłączonym silniku i unieruchomionym walcu wertykulatora.

Uwaga! Przed pierwszym u¿yciem urz¹-dzenia trzeba koniecz- nie prawidłowo nastawić głêbokoœć ciêcia. DŸwignia nastaw- cza wysokoœci mo¿e być ustawiona tylko w pierwszej pozycji nastawienia głêbokoœci ciêcia (pozycji 1).

Wskazówka Na skutek zu¿ycia no¿y/zêbów aeracji konieczne jest póŸniejsze ponowne nastawienie głêbokoœci ciêcia. Optymalna głêbokoœć ciêcia nastawiona jest prawidłowo, je¿eli no¿e/zêby aeracji narzêdzia tn¹cego zanurzaj¹ siê w podło¿u na głêbokoœć 2–3 mm. Zbyt głêbokie zanurzenie narzêdzia mo¿e być przyczyn¹ prze- ci¹¿enia urz¹dzenia i spowodo-wać uszkodzenie. Dlatego nale¿y zwracać uwagê na prawidłowe nastawienie głêbokoœci pracy.

Zwiększyć wysokość roboczą (noże w kierunku ziemi) (a, b) – DŸwigniê nastawiania wysokoœci (zale¿nie od wykonania) nastawić odpowiednio do stopnia zu¿ycia. – Nastawienia 2, 3, 4 bêd¹ potrzebne dopiero po stopniowym zu¿yciu no¿y/zêbów aeracji. Zale¿nie od zu¿ycia nastawiać stopniowo coraz głêbiej zaczynaj¹c od pozycji 2. Zmniejszyć wysokość roboczą (a, c) 3 Próba wertykułowania: Dźwignia regulacji wysokości ustawienie „1, 2, 3, 4“ . Uruchomić urządzenie

W przypadku dźwięku uderzeń o kamienie lub blokady silnika urządzenie należy natychmiast wyłączyć. Zmniejszyć wysokość roboczą : Dźwignia regulacji wysokości ustawienie „1, 2, 3, 4“. Ponowna próba wertykułowania. Po ponownym użyciu głębokość wertykułowania można regulować zależnie od stopnia zużycia noża (+). Zalecana głębokość robocza zadbane powierzchnie z wolnym od kamieni, miękkim podłożem – Oprzyrządowanie robocze wyregulować dokładnie na wysokość podłoża kamieniste, nieoczyszczone powierzchnie – Oprzyrządowanie robocze wyregulować na wysokość podłoża – Przy uderzeniu o kamień ustawić mniejszą głębokość roboczą niewypielęgnowane, silnie porośnięte mchem powierzchnie – zacząć od mniejszej głębokości roboczej – nie przeciążać urządzenia – przy zablokowaniu silnika głębokość roboczą ustawić wyżej – kilkakrotnie wertykułować krzyżowo Uruchomienie kosiarki

1. Wcisnąć przycisk (1) i przytrzymać.

2. Podciągnąć dżwignię (2) do uchwytu i zwolnić przycisk (1).

3. Silnik wyłączony: Dźwignię(2).

1 Prowadnica kabla! Przed uruchomieniem kosiarki należy ułożyć kabel poza trawnikiem lub na już skoszonej części trawnika. Ostrzeżenie Zalecenia ogólne 1 Uwaga! Nóż obrotowy Przed rozpoczęciem konserwacji i czyszczenia: wyciągnij wtyczkę. Nie dotykaj pracujących noży. Regeneracja Skaryfikator oczyszczać miotłą po każdym skaryfikowaniu. W żadnym wypadku nie spryskiwać skaryfikatora wodą. Rozłożyć skaryfikator zgodnie z rysunkiem.

3 Uwaga Jesienią należy zrobić przegląd skaryfikatora w autoryzowanym punkcie obsługi klienta firmy WOLF- Garten. Wymiana wału do wertykulacji/aeracji

1 Zagro¿enie Podczas prac przy zespole tn¹cym mo¿na siê zranić. Nale¿y zało¿yć rêkawice ochronne. 1 Uwaga Stosować tylko oryginalne wały do wertykulacji/aeracji dopusz- czone przez producenta do zasto-sowania z tym urz¹dzeniem.

Zatrzymywanie silnika.

Wyj¹ć wtyczkê z gniazdka sieciowego i z urz¹dzenia.

Urz¹dzenie przechylić do tyłu.

Wymontować wał do wertykulacji (a), wzglêdnie wał do aeracji (b):

Wyci¹gn¹ć uchwyt mocuj¹cy (c) i przekrêcić o 90° w prawo (do wału) (1, 2).

Kompletny wał wysun¹ć na lewo z uchwytu (d) i zdj¹ć do tyłu (3, 4).

Zamontować wał do wertykulacji (a), wzglêdnie wał do aeracji (b):

Wyci¹gn¹ć uchwyt mocuj¹cy (c) i przekrêcić o 90° w prawo (do wału) (1, 2).

Kompletny wał zało¿yć od dołu z tyłu uchwytu (d), a nastêpnie wsun¹ć całkiem na prawo do uchwytu (d) i chwytu szeœciok¹tnego (e) (5, 6).

Uchwyt mocuj¹cy (a) przekrêcić o 90° a¿ do zatrzasku w otworze (f). Zwrócić uwagê na prawidłowy zatrzask! (7, 8)

Sprawdzić prawidłowoœć osadzenia i zamocowania wału do wertyku-la- cji/aeracji. Nr artykułu Oznaczenie w zamówieniu Informacja o produkcie 196-110-650 WCS3001 Kosz do trawy

Nóż zapasowy 196-107-650 WAS3001 Zestaw wiosna Dostawa przez sprzedawcę. Części zamienne Usunięcie zakłóceń W przypadku wątpliwości zawsze należy skontaktować się z serwisem fi rmy WOLF-Garten. Podczas wszystkich prac konserwacyjno-regeneracyjnych należy zawsze wyjąć wtyczkę świecy zapłonowej lub wtyczkę sieciową z gniazdka. Usuwanie (X) usterek Zakłócenie Możliwa przyczyna Warsztat serwisowy WOLF-Garten Samodzielnie Brak skuteczności wertykulatora --- X Niespokojny bieg, silna wibracja urządzen

X --- Zbyt hałaśliwa praca --- X Silnik nie zaskakuje X --- X --- Gwarancja W każdym kraju obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w tym kraju lub przez importera. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są one błêdem materiałowym lub produkcyjnym. W przypadku roszczenia gwarancyjnego proszę zwrócić się do sprzedawcy lub najbliższego oddziału naszej firmy.

• Głębokość robocza zbyt mała

• Uszkodzony bezpiecznik

• Uszkodzenie kabla: 1 Uwaga! Uszkodzenie kabla może stać się przyczyną porażenia elektrycznego. W przypadku przecięcia lub uszkodzenia kabla, bezpiecznik nie zawsze zostaje wyzwolony. Nie należy dotykać przewodu przed wyciągnięciem wtyczki z gniazda. Należy wymienić uszkodzony przewód. Zaklejanie przewodu taśmą klejącą jest zabronione.54
