NÁVOD NA OBSLUHU Select VS 302 E Wolf Garten

1. Zapnutie - vypnutie

3. Odľahčenie t’ahu kábla

4. Koš na zber travy

5. Nastavenie pracovnej hĺbky

Odstránnnenie porúch

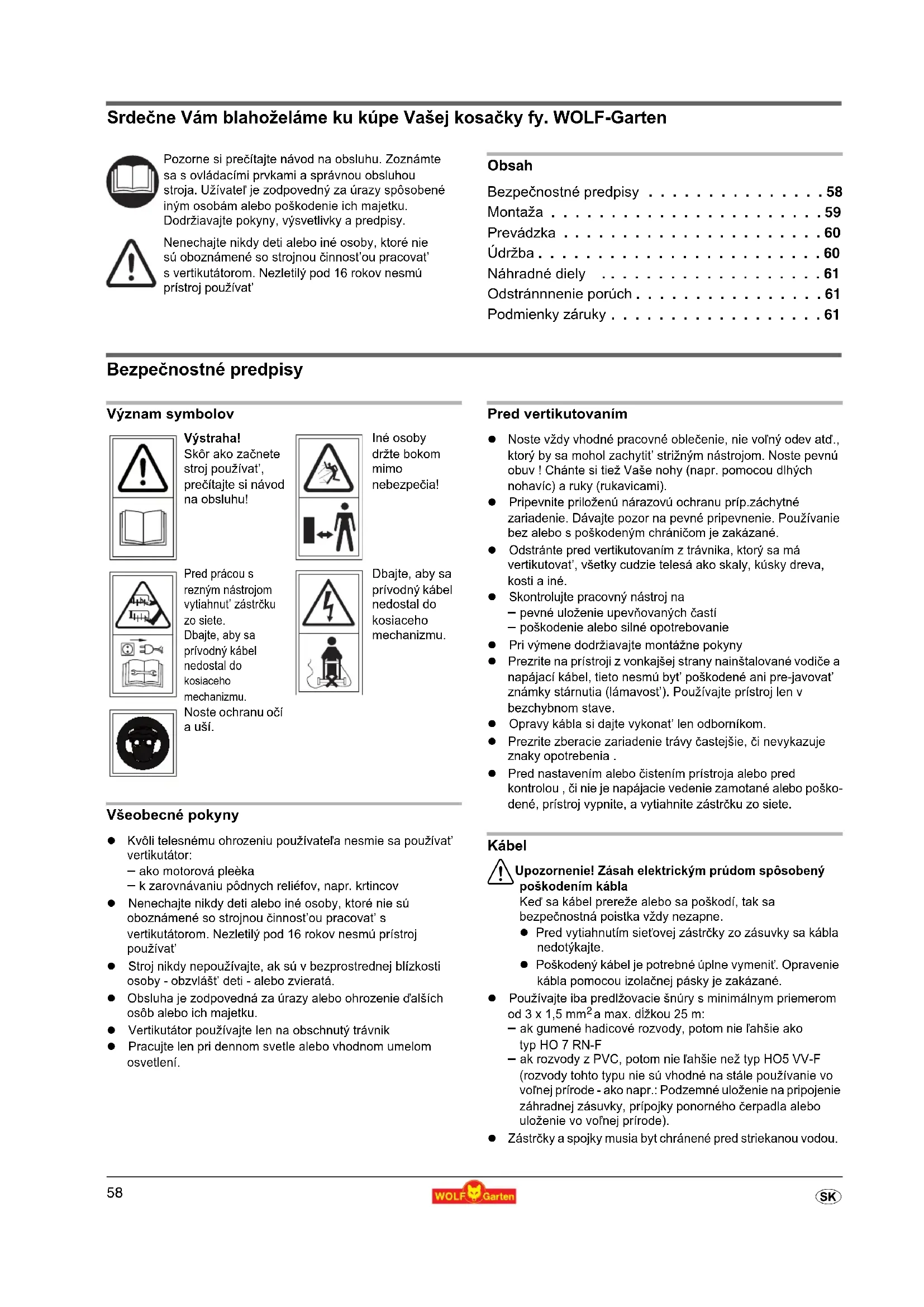

Bezpečnostné predpisy Význam symbolov Všeobecné pokyny Kvôli telesnému ohrozeniu používateľa nesmie sa používat’ vertikutátor: – ako motorová pleèka – k zarovnávaniu pôdnych reliéfov, napr. krtincov Nenechajte nikdy deti alebo iné osoby, ktoré nie sú oboznámené so strojnou činnost’ou pracovat’ s vertikutátorom. Nezletilý pod 16 rokov nesmú prístroj používat’ Stroj nikdy nepoužívajte, ak sú v bezprostrednej blízkosti osoby - obzvlášt’ deti - alebo zvieratá. Obsluha je zodpovedná za úrazy alebo ohrozenie ďalších osôb alebo ich majetku. Vertikutátor používajte len na obschnutý trávnik Pracujte len pri dennom svetle alebo vhodnom umelom osvetlení. Pred vertikutovaním Noste vždy vhodné pracovné oblečenie, nie voľný odev atď., ktorý by sa mohol zachytit’ strižným nástrojom. Noste pevnú obuv ! Chánte si tiež Vaše nohy (napr. pomocou dlhých nohavíc) a ruky (rukavicami). Pripevnite priloženú nárazovú ochranu príp.záchytné zariadenie. Dávajte pozor na pevné pripevnenie. Používanie bez alebo s poškodeným chráničom je zakázané. Odstránte pred vertikutovaním z trávnika, ktorý sa má vertikutovat’, všetky cudzie telesá ako skaly, kúsky dreva, kosti a iné. Skontrolujte pracovný nástroj na – pevné uloženie upevňovaných častí – poškodenie alebo silné opotrebovanie Pri výmene dodržiavajte montážne pokyny Prezrite na prístroji z vonkajšej strany nainštalované vodiče a napájací kábel, tieto nesmú byt’ poškodené ani pre-javovat’ známky stárnutia (lámavost’). Používajte prístroj len v bezchybnom stave. Opravy kábla si dajte vykonat’ len odborníkom. Prezrite zberacie zariadenie trávy častejšie, či nevykazuje znaky opotrebenia . Pred nastavením alebo čistením prístroja alebo pred kontrolou , či nie je napájacie vedenie zamotané alebo poško- dené, prístroj vypnite, a vytiahnite zástrčku zo siete. Kábel 1 Upozornenie! Zásah elektrickým prúdom spôsobený poškodením kábla Keď sa kábel prereže alebo sa poškodí, tak sa bezpečnostná poistka vždy nezapne. Pred vytiahnutím sieťovej zástrčky zo zásuvky sa kábla nedotýkajte. Poškodený kábel je potrebné úplne vymeniť. Opravenie kábla pomocou izolačnej pásky je zakázané. Používajte iba predlžovacie šnúry s minimálnym priemerom od 3 x 1,5 mm

a max. dĺžkou 25 m: – ak gumené hadicové rozvody, potom nie ľahšie ako typ HO 7 RN-F – ak rozvody z PVC, potom nie ľahšie než typ HO5 VV-F (rozvody tohto typu nie sú vhodné na stále používanie vo voľnej prírode - ako napr.: Podzemné uloženie na pripojenie záhradnej zásuvky, prípojky ponorného čerpadla alebo uloženie vo voľnej prírode). Zástrčky a spojky musia byt chránené pred striekanou vodou. Pozorne si prečítajte návod na obsluhu. Zoznámte sa s ovládacími prvkami a správnou obsluhou stroja. Užívateľ je zodpovedný za úrazy spôsobené iným osobám alebo poškodenie ich majetku. Dodržiavajte pokyny, výsvetlivky a predpisy. Nenechajte nikdy deti alebo iné osoby, ktoré nie

oboznámené so strojnou činnost’ou pracovat’ s vertikutátorom. Nezletilý pod 16 rokov nesmú prístroj používat’ Výstraha! Skôr ako začnete stroj používat’, prečítajte si návod na obsluhu! Iné osoby držte bokom mimo nebezpečia! Pred prácou s rezným nástrojom vytiahnut’ zástrčku zo siete. Dbajte, aby sa prívodný kábel nedostal do kosiaceho mechanizmu. Dbajte, aby sa prívodný kábel nedostal do kosiaceho mechanizmu. Noste ochranu očí a uší. Originálny návod na obsluhu59

Používajte zariadenie na ochranu pred chybovým prúdom (RCD) s chybovým prúdom nie viac ako 30 mA. Prípojný kábel upevnite na odľahčovač tahu. Kábel nenechajte odierat na hranách, zahrotených alebo ostrých predmetoch, nepretláčajte ho cez dverné škáry alebo okenné štrbiny. Spínacie zariadenie sa nesmie odstránit alebo premostit (napr. priviazat riadiacu páku na držadlovú tyč). Pri zapnutí Zapnite motor len vtedy, keď Vaše chodidlá sú v bezpečnej vzdialenosti od rezných nástrojov. Nepreklápajte kosačku, keď je motor zapnutý, iba ak kosačka pri spúštaní musí byt sklopená. V tomto prípade nesklápajte kosačku viac, ako je bezpodmienečne nutné a naddvihnite len tú čast, ktorá je vzdialená od užívateľa. Vždy si preverte, či sa obidve ruky nachádzajú v pracovnej polohe, kým postavíte nástroj spät na zem. Pri vertikutácii Pozor, nebezpečie ! Dobeh strihacieho nástroja ! Dodržujte bezpečnostný odstup, daný vodiacou násadou. Rukami alebo chodidlami nikdy nesiahajte na otáčajúce sa súčasti. Vždy udržiavajte bezpečnú vzdialenost’ od vyhadzovacieho otvoru. Zapnite motor len vtedy, keď Vaše chodidlá sú v bezpečnej vzdialenosti od rezných nástrojov . Ak je to možné, zabráňte použitiu prístroja v mokrej tráve a venujte maximálnu pozornos˙ tomu, abyste sa nepošmykli. Dodržujte bezpečný postoj, zvlášt’ na svahoch. Nikdy nebežte, postupujte kľudne . Nevertikutujte na strmých svahoch. Vertikutujte svahy vždy naprieč k sklonu svahu, nie proti sva- hu ani dolu svahom. Buďte zvlášt’ opatrní, ak meníte smer jazdy po svahu. Buďte zvlášt’ opatrní, ak stroj otáčate alebo ho t’aháte smerom k sebe. Pracovné nástroje pozastavte, ak: – musíte stroj pri preprave naklonit’ – prechádzate nad inými než trávnatými plochami – prepravujete stroj. Nikdy nepoužívajte vertikutátor , keď sú ochranné zariadenia alebo diely krytu poškodené alebo chýbajú . Predtým ako vertikutátor zdvihnete alebo odnesiete, vypnite motor a počkajte, kým sa pracovné nástroje nezastavia. Pred demontážou záchytného zariadenia alebo nastavením pracovnej výšky, je treba motor vypnút’ a vyčkat’ zastavenie pracovného nástroja. Opotrebované alebo poškodené nože obnovit’, pri dodržaní montážnych pokynov. Z bezpečnostných dôvodov po-užívajte len originálne náhradné diely. Údržba a čistenie vertikutátora ako aj demontáž ochranných krytov, sa môže vykonávat’ len pri vypnutom motore. Neskladujete vertikutátor vo vlhkých priestoroch alebo v blízkosti otvoreného ohňa. Ak by ste niekedy mali nejaké problémy, nechajte vertikutátor pre istotu preskúšat’ odborníkovi (pozri zoznam servis-ných dielní) Ak sa poškodí napájacie vedenie počas používania, musí sa ihneď odpojit’ od siete. Nedotýkajte sa vodičov pred odpojením zo siete. Kosačku vypnite, elektrickú zástrčku vytiahnite a počkajte, kým sa kosačka nezastaví, keď napr.: – opustíte kosačku – uvoľňujete zablokovaný nôž – kontrolujete kosačku,čistíte ju alebo na nej chcete pracovat – keď natrafíte na cudzie teleso, kosačku prekontrolujte, či nie je poškodená ažvykonajte nevyhnutné opravy – keď kosačka v dôsledku nevyváženosti silne vibruje (ihneď vypnite a zistite príčinu) – chcete vykonat nastavenie alebo čistenie – kontrolujete, či prípojné vedenie je predĺžené alebo porušené. – Keď sa poškodí prípojné vedenie počas použitia, musí sa ihneď odpojit od elektrickej siete. Nedotýkajte sa vedenia pred odpojením od siete. Údržba 1 Upozornenie! Nôž otočnej rezačky Pred vykonaním údržby a čistenia: Vytiahnite sieťovú zástrčku. Nedotýkajte sa pohybujúcich sa nožov. Likvidácia odpadu Montaža Pričvrstiti ručku 1 Oprez! Pazite da se kabel i sajla ne ugnječe. Montáž vid’ obrázky. Elektrické zariadenie neodhadzujte do odpadu z domácnosti. Zariadenie, príslušenstvo a obal recyklujte spôsobom, ktorý neohrozí životné prostredie.

Prevádzka Pracovný čas Prosíme dodržat pri práci miestne predpisy! Dovolený čas na použitie zariadení si zistite na miestnych úradoch. Kábel zasuňte cez uvoľňovač napnutia Kábel, prosím, zasuňte cez uvoľňovač napnutia Pripojenie na zásuvku (striedavý prúd 230V, 50 Hz) Prístroj možno pripojit do každej zásuvky, ktorá je zabezpečená 16 A poistkou (alebo ističom LS typu B). 3 Ochranné zariadenie proti zbytkovému prúdu Tieto ochranné zariadenia vás ochraňujú pri dotýkaní poškodených vodičov, pred izolačnými chybami a v niektorých prípadoch tiež pri poškodený živých vodičov. Odporúčame, aby bolo zariadenie zapojené len do sieťovej zásuvky, ktorá je chránená ochranným zariadením proti zbytkovému prúdu (RCD) so zbytkovým napätím neprevyšujúcim 30 mA. Pre staré inštalácie sú dostupné prispôsobené sady. Kontaktujte elektrikára. Nastavenie pracovnej hĺbky 1 Oprez! Len pri vypnutom motore a nečinných valcoch vertikutátora. 1 Pozor! Pre prvú prevádzku sa musí správne nastaviˆ pra- covná håbka. Páka pre nastavenie výšky sa môže nastaviˆ len do prvej polohy nastavenia pracovnej håbky (poloha 1). 3 Upozornenie Vplyvom opotrebenia nožov/prevzdušòovacích pružných prstov je potrebné neskôr znovu nastaviˆ pracovnú håbku. Optimálna pracovná håbka je dosiah-nutá, keï nože/prevzdušòovacie pružné prsty rezacieho ústrojenstva za- sahujú do pôdy 2–3 mm. Príliš ve¾ká pracovná håbka môže maˆ za následok preˆaženie náradia a spôsobiˆ poškodenia. Dbajte preto na správne nastavenie pracovnej håbky. Povisiti dubinu rada (Nož u smjeru tla) (a, b) – Nastavte páku pre nastavenie výšky (pod¾a vyhotovenia) pod¾a opotrebovania. – Nastavenia 2, 3, 4 sú potrebné iba po opotrebovaní nožov/prevzduš-òovacích pružných prstov. Pod¾a opotrebo- vania nastavujte stupòovito nižšie, počínajúc u 2. Smanjiti dubinu rada (a, c) 3 Preskúšanie vertikutátora: páku pre nastavenie výšky pol. „1, 2, 3, 4“ spustit’ prístroj prístroj ihneď vypnút’ pri hluku od kamienkov narážajúcich na kryt alebo pri zablokovaní motora Smanjiti dubinu rada : páku pre nastavenie výšky pol. „1, 2, 3, 4“ znovu urobit’ skúšku vertikutátora Po častom používaní sa môže hĺbka vertikutovania nastavit’ primerane opotrebovaniu nožov (+). Doporučenia k pracovnej hĺbke ošetrované plochy bez kamienkov, mäkká pôda – pracovné nastavenie presne nastavit’ na výšku pôdy kamenisté, nečisté plochy – pracovný nástroj nastavit’ na výšku pôdy – pri náraze kamienkov nastavit’ menšiu pracovnú hĺbku neošetrené, silno zamachnatené plochy – začat’ s malou pracovnou hĺbkou – prístroj nepret’ažovat’ (pri zablokovaní motora nastavit’ pracovnú hĺbku vyššie) – niekoľkokrát vertikutovat’ krížom Vertikutovanie

1 Pozor! Vždy položte kábel bezpečne na terasu, cestu, alebo na už obrobenú plochu. Údržba Všeobecne 1 Upozornenie! Nôž otočnej rezačky Pred vykonaním údržby a čistenia: vytiahnite sieťovú zástrčku. Nedotýkajte sa pohybujúcich sa nožov. Čistenie Po každej práci očistite vertikutátor metličkou. V žiadnom prípade ho nestriekajte vodou. Prístroj uložte na suchom mieste.

3 Doporučujeme Nechajte si prístroj na jeseň preskúšat’ servisnou dielňou WOLF-Garten, potom bude na jar ihneď pripravený pracovat’. Výmena vertikutačného/prevzdušòovacieho hriade¾a

1 Nebezpečenstvo Pri prácach na rezacom ústrojenstve sa môžete poraniˆ. Použ ívajte pre svoju ochranu pracovné rukavice. 1 Pozor Používajte len originálne, výrobcom schválené vertikutačné/prevzdušòovacie hriadele. Zastavte motor

ontrolujte správne usadenie vertikutačného/prevzdušòovacieho hriade¾a. Objednávacie číslo Označenie objednávky Informácia o výrobku 196-110-650 WCS3001 Zberný koš 196-101-650 WBS3001 Náhradný no

196-107-650 WAS3001 Jar súbor Dodávka prostredníctvom Vášho obchodného zástupcu. Náhradné diely Odstránnnenie porúch V spornom prípade vždy vyhľadajte servisnú dielňu WOLF-Garten. Pozor ! Prístroj pred každým skúšaním, čistením alebo prácami na noži zastavte a vytia hnite elektrickú zástrčku. odstráni tento nedostatok (X): Problém Možná príčina Odborný servis fy. WOLF-Garten Vlastná oprava žiadny výsledok po vertikutovaní --- X nekľudný chod, silné vibrovanie prístroja X --- abnormálny hluk prístroja - rachotenie --- X Motor nebeží X --- X --- Podmienky záruky V každej krajine platia záručné ustanovenia vydané našou spoločnosťou alebo dovozcom. Eventuálne poruchy vzniknuté na Vašom prístroji, odstránime v priebehu záručnej doby bezplatne, v prípade, ak je príčinou poruchy chyba materiálu alebo výrobcu. V prípade záruky sa, prosím, obráťte na Vášho obchodníka alebo najbližšiu pobočku.

• pracovná hĺbka nastavená príliš nízko

• Poškodený kábel: 1 Upozornenie! Zásah elektrickým prúdom spôsobený poškodením kábla Keď sa kábel prereže alebo sa poškodí, tak sa bezpečnostná poistka vždy nezapne. Pred vytiahnutím sieťovej zástrčky zo zásuvky sa kábla nedotýkajte. Poškodený kábel je potrebné úplne vymeniť. Opravenie kábla pomocou izolačnej pásky je zakázané.62
