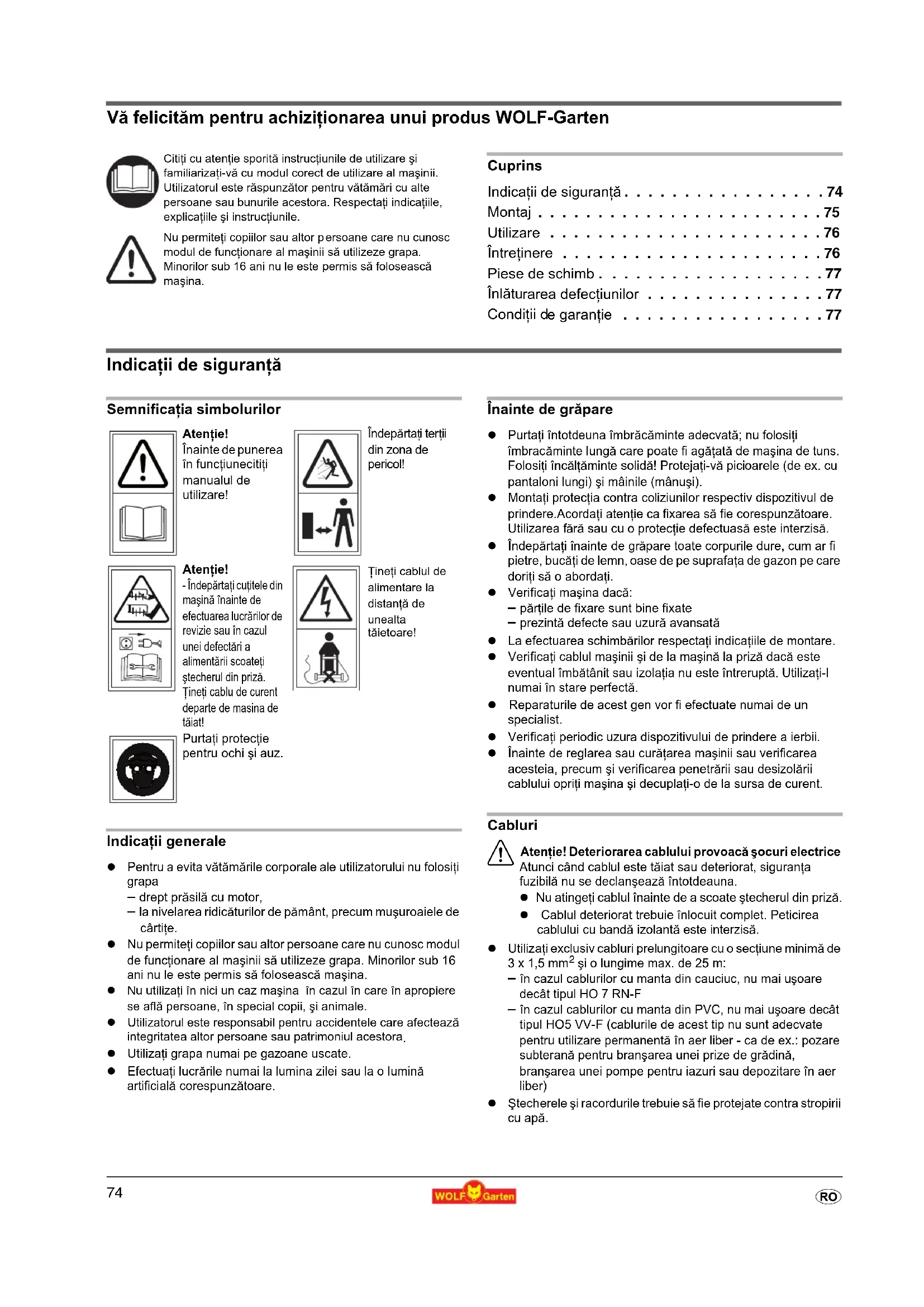

o Vă felicităm pentru achiziţionarea unui produs WOLF-Garten Cuprins Indicaţii de siguranţă . . . . . . . . . . . . . . . . . 74 Montaj

Înlătu rarea defecţiunilor . . . . . . . . . . . . . . . 77 Condiţii d e garanţie . . . . . . . . . . . . . . . . . 77 Indicaţii de siguranţă Semnificaţia simbolurilor Indicaţii generale Pentru a evita vătămările corporale ale utilizatorului nu folosiţi grapa – drept prăsilă cu motor, – la nivelarea ridicăturilor de pământ, precum muşuroaiele de cârtiţe. Nu permiteţi copiilor sau altor persoane care nu cunosc modul de funcţionare al maşinii să utilizeze grapa. Minorilor sub 16 ani nu le este permis să folosească maşina. Nu utilizaţi în nici un caz maşina în cazul în care în apropiere se află persoane, în special copii, şi animale. Utilizatorul este responsabil pentru accidentele care afectează integritatea altor persoane sau patrimoniul acestora

Utilizaţi grapa numai pe gazoane uscate. Efectuaţi lucrările numai la lumina zilei sau la o lumină artificială corespunzătoare. Înainte de grăpare Purtaţi întotdeuna îmbrăcăminte adecvată; nu folosiţi îmbracăminte lungă care poate fi agăţată de maşina de tuns. Folosiţi încălţăminte solidă! Protejaţi-vă picioarele (de ex. cu pantaloni lungi) şi mâinile (mânuşi). Montaţi protecţia contra coliziunilor respectiv dispozitivul de prindere.Acordaţi atenţie ca fixarea să fie corespunzătoare. Utilizarea fără sau cu o protecţie defectuasă este interzisă. Îndepărtaţi înainte de grăpare toate corpurile dure, cum ar fi pietre, bucăţi de lemn, oase de pe suprafaţa de gazon pe care doriţi să o abordaţi. Verificaţi maşina dacă: – părţile de fixare sunt bine fixate – prezintă defecte sau uzură avansată La efectuarea schimbărilor respectaţi indicaţiile de montare. Verificaţi cablul maşinii şi de la maşină la priză dacă este eventual îmbătânit sau izolaţia nu este întreruptă. Utilizaţi-l numai în stare perfectă. Reparaturile de acest gen vor fi efectuate numai de un specialist. Verificaţi periodic uzura dispozitivului de prindere a ierbii. Înainte de reglarea sau curăţarea maşinii sau verificarea acesteia, precum şi verificarea penetrării sau desizolării cablului opriţi maşina şi decuplaţi-o de la sursa de curent. Cabluri 1 Atenţie! Deteriorarea cablului provoacă şocuri electrice Atunci când cablul este tăiat sau deteriorat, siguranţa fuzibilă nu se declanşează întotdeauna. Nu atingeţi cablul înainte de a scoate ştecherul din priză. Cablul deteriorat trebuie înlocuit complet. Peticirea cablului cu bandă izolantă este interzisă. Utilizaţi exclusiv cabluri prelungitoare cu o secţiune minimă de 3 x 1,5 mm

şi o lungime max. de 25 m: – în cazul cablurilor cu manta din cauciuc, nu mai uşoare decât tipul HO 7 RN-F – în cazul cablurilor cu manta din PVC, nu mai uşoare decât tipul HO5 VV-F (cablurile de acest tip nu sunt adecvate pentru utilizare permanentă în aer liber - ca de ex.: pozare subterană pentru branşarea unei prize de grădină, branşarea unei pompe pentru iazuri sau depozitare în aer liber) Ştecherele şi racordurile trebuie să fie protejate contra stropirii cu apă. Citiţi cu atenţie sporită instrucţiunile de utilizare şi familiarizaţi-vă cu modul corect de utilizare al maşinii. Utilizatorul este răspunzător pentru vătămări cu alte persoane sau bunurile acestora. Respectaţi indicaţiile, explicaţiile şi instrucţiunile. Nu permiteţi copiilor sau altor persoane care nu cunosc modul de funcţionare al maşinii să utilizeze grapa. Minorilor sub 16 ani nu le este permis să folosească maşina. Atenţie! Înainte de punerea în funcţiunecitiţi manualul de utilizare! Îndepărtaţi terţii din zona de pericol! Atenţie! - Îndepărtaţi cuţitele din maşină înainte de efectuarea lucrărilor de revizie sau în cazul unei defectări a alimentării scoateţi ştecherul din priză. Ţineţi cablu de curent departe de masina de tăiat! Ţineţi cablul de alimentare la distanţă de unealtatăietoare! Purtaţi protecţie pentru ochi şi auz. Instrucţiuni de funcţionare originale75

Utilizaţi un dispozitiv de protecţie faţă de curenţii vagabonzi (RCD), calibrat pentru nu mai mult de 30 mA. Fixaţi cablul de alimentare în dispozitivul pentru descărcarea de tracţiuni mecanice. Nu lăsaţi să se frece de muchii, sau obiecte ascuţite. Nu striviţi cablul cu uşa sau cu fereastra. Nu este permisă îndepărtarea sau şuntarea dispozitivelor pentru cuplare (de ex.legarea manetei de comandă direct pe ghidon) La pornire Porniţi motorul numai atunci cand picioarele Dvs. se află în deplină siguranţă la distanţă de părţile rotative ale maşinii. Nu basculaţi utilajul atunci când porniţi motorul, în afară de cazul în care utilajul trebuie să fie basculat la pornire. În acest caz nu basculaţi mai mult decât este neapărat necesar, şi ridicaţi doar acea parte a utilajului care este îndepărtat de utilizator. Verificaţi întotdeauna ca ambele mâini să se afle în poziţia de lucru, înainte ca utilajul să fie aşezat din nou pe sol. În stare de funcţionare Atenţie, pericol! Maşina de tăiat se blochează în stare de funcţionare! Păstraţi distanţa respectivă lungimii mânerului. Nu atingeţi niciodată piesele rotative cu mâinile sau picioarele. Păstraţi în toate cazurile distanţa corespunzătoare faţă de orificiul de pulverizare. Porniţi motorul numai atunci cand picioarele Dvs. se află în deplină siguranţă la distanţă de părţile rotative ale maşinii.

Dacă este posibil, trebuie evitată utilizarea maşinii în iarba udă sau trebuie să daţi dovadă de o atenţie deosebită pentru a nu aluneca. Acordaţi deosebită atenţie la terenurile în pantă pentru a asigurarea maşinii. Mergeţi, nu alergaţi. Grăpaţi întodeauna transversal cu terenul în pantă, niciodată în urcare sau coborâre. Nu grăpaţi pe terenuri deosebit de înclinate. Trebuie să acordaţi o atenţie deosebită la schimbarea direcţiei de deplasare la nivelul pantei. Acordaţi atenţie atunci când întoarceţi maşina sau o trageţi către dumneavoastră. Opriţi echipamentele de lucru atunci când: – este necesară rabatarea maşinii în scop de transport. – sunt parcurse suprafeţe care nu sunt acoperite cu iarbă – maşina este transportată. Nu utilizaţi grapa niciodată dacă protecţiile de siguranţă lipsesc sau sunt defecte. Înainte de a transporta sau ridica grapa opriţi motorul şi aşteptaţi până la oprirea completă a elementelor rotative. Înainte de îndepărtarea dispozitivului de prindere a ierbii se va opri motorul şi se va aştepta până cănd dispozitivele de tăiere se vor opri complet din mers. Cuţitele uzate sau defecte se înlocuiesc în set. Acordaţi atenţie la indicaţiile de montare. Din motive de siguranţă folosiţi numai piese de schimb de origine. Lucrările de întreţinere precum şi cele de curăţare ale grepei precum şi îndepărtarea dispozitivelor de protecţie se efectuează numai după oprirea motorului. Nu depozitaţi grapa în camere cu umiditate ridicată sau în apropiere de surse de foc. În cazul în care aţi abordat un obstacol adresaţi-vă unui

ecialist pentru efectuarea unei verificări de siguranţă (vezi indexul cu punctele de service). Dacă în timpul funcţionării cablul a fost agăţat opriţi imediat alimentarea cu curent. Nu atingeţi cablul înainte de a-l scoate de la sursa de curent Decuplaţi utilajul şi scoateţi ştecherul şi aşteptaţi până ce utilajul se opreşte, dacă de ex.: – părăsiţi utilajul – eliberaţi un cuţit care se blocase – verificaţi utilajul, îl curăţaţi sau doriţi să lucraţi la el – în cazul în care aţi dat peste un corp străin, verificaţi dacă utiliajul s-a deteriorat, şi efectuaţi reparaţiile necesare. – în cazul în care cositoarea vibrează puternic din cauza dezechilibrării (decuplaţi imediat şi căutaţi cauzele). – doriţi să efectuaţi lucrări de reglare sau de curăţare. – verificaţi dacă cablurile de conectare sunt torsionate sau deteriorate. – În cazul în care cablul de alimentare se deteriorează în timpul funcţionării, trebuie să fie decuplat imediat de la reţea. Nu atingeţi cablul înainte de a fi separat de la reţea. Întreţinerea 1 Atenţie! Cuţit rotativ Înainte de orice operaţiune de întreţinere şi de curăţare: Scoateţi ştecherul din priză. Nu atingeţi lamele aflate în stare de funcţionare. Evacuarea deşeurilor Montaj Fixarea barelor de prindere 1 Atenţie! Acordaţi atenţie faptului că nu este permisă torsionarea cablului şi a tracţiunii Bowden. Cu privire la opera.iunile de montaj, consultaţi imaginile. Nu aruncaţi aparatura electrică în gunoiul menajer. Reciclaţi aparatura, accesoriile şi ambalajul în mod ecologic.

Utilizare Program de utilizare Vă rugăm să respectaţi prevederile regionale. Informaţi-vă asupra programului de funcţionare la autorităţile dv. locale. Introduceţi cablul prin dispozitivul de protecţie a cablului Vă rugăm să introduceţi cablul prin dispozitivul de protecţie a cablului. Racord la priză (curent alternativ 230 Volt, 50 Hz) Utilajul poate fi racordat la orice priză care este protejată cu o siguranţă lentă de 16 Amp. (sau comutator LS tip B). 3 Notă: Dispozitiv de protecţie împotriva curentului rezidual Aceste dispozitive de protecţie vă protejează, atunci când atingeţi fire deteriorate, împotriva defectelor de izolaţie, iar în anumite cazuri şi atunci când atingeţi fire sub curent. Recomandăm ca aparatul să nu fie conectat decât la o priză de curent protejată de un dispozitiv de protecţie împotriva curentului rezidual (RCD), cu un curent rezidual de cel mult 30 mA. Există truse de adaptare disponibile pentru instalaţiile vechi. Consultaţi un electrician. Se reglează pe înălţime suprafaţa de lucru

Atenţie! Numai când motorul este oprit şi valţul de grăpare nu se mai roteşte.

Atenþie! Pentru prima utilizare trebuie sã se regleze corect adân- cimea de lucru. Maneta de reglare a înãlþimii trebuie aşezatã nu- mai la prima treaptã a adâncimii de lucru (poziþia 1)

Indicaþie Datoritã uzurii cuþitelor/a dinþilor aeratorului este necesar mai târziu sã reglaþi adâncimea de lucru din nou. Este atinsã o adâncime de lucru optimã, dacã cuþitele/dinþii aeratorului sculei tãietoare pãtrund 2–3 mm în sol. O adâncime de lucru prea mare poate duce la suprasoli-citarea apara- tului şi poate produce pagube. Din aceastã cauzã fiþi atent la reglarea corectã a adâncimii de lucru. Creşterea adâncimii de lucru (cuţit în direcţia solului) (a, b) – Reglaþi maneta de reglare în înãlþime (în funcþie de execuþie) corespunãtor uzurii. – Reglãrile 2, 3 4 vor fi necesare numai dupã uzura cuþi- telor/dinþilor aeratorului. În funcþie de uzura cuþitelor reglajul se va face în trepte începând cu 2. Reducerea adâncimii de lucru (a, c) 3 Probă de grăpare: Pârghia de reglare înaltimepoziţia „1, 2, 3, 4“ . Se porneşte maşina Dacă în momentul funcţionării se aud zgomote anormale sau motorul se blochează opriţi imediat maşina Reducerea adâncimii de lucru : Pârghia de reglare înaltimepoziţia „1, 2, 3, 4“ Efectuarea unei probe noi de grăpare După o perioadă de funcţionare înălţimea de grăpare poate fi ajustată corespunzător în funcţie de gradul de folosire al cuţitelor (+). Recomandări pentru reglarea înălţimii de lucru Suprafeţe curate fără pietre, plane – Poziţia de lucru se potriveşte exact la nivelul solului Suprafeţe cu pietriş, neregulate – Maşina se reglează pe înălţime în funcţie de sol – Pe suprafeţe cu piatră concasată înălţimea de lucru se reglează mai jos Suprafeţe neîngrijite, acoperite cu muşchi – Se reglează la început o înălţime de lucru mai micăn – Nu suprasolicitaţi maşina (la blocarea motorului reglaţi înălţimea de lucru mai sus) – Grăpaţi de mai multe ori de-a curmezişul Operaţia de tăiere a ierbii

1. Apăsaţi butonul (1) şi menţineţi.

2. Trageţi de manetă spre Dvs. (2), Eliberaţi butonul (1).

3. Oprire motor: Se eliberează maneta (2).

1 Atenţie! Înşiraţi cablul în siguranţă pe terasă, drumuri sau suprafeţe prelucrate. Întreţinere General 1 Atenţie! Cuţit rotativ Înainte de orice operaţiune de întreţinere şi curăţare: scoateţi ştecherul din priză. Nu atingeţi lamele aflate în stare de funcţionare. Curăţarea Curăţaţi şi uscaţi cu o cârpă maşina după fiecare utilizare. Nu stropiţi maşina cu apă. Depozitaţi maşina întro încăpere uscată.

3 Vă recomandăm Efectuaþi toamna o verificare a grapei de cãtre un service WOLF-Garten, astfel poate fi folosit imediat în primãvarã. Schimbarea arborelui grapei/aeratorului

scoate ştecherul de la reþea la utilaj şi din prizã. Sco ateþi captatorul de iarbã (opþional).

lecaþi aparatul spre spate. Demon tarea arborelui grapei (a) respectiv a arborelui aeratorului (b): – Trageþi brida de reþinere (c) şi rotiþil cu 90° spre dreapta (spre ar- borele cotit) (1, 2). – Împingeþi arborele cotit complet spre dreapta din suportul (d) şi scoateþi-l în jos (3, 4). Montar ea arborelui cotit al grapei (a) respectiv a arborelui cotit al aeratorului (b): – Trageþi brida de reþinere (c) şi rotiþil cu 90° spre dreapta (spre ar- borele cotit) (1, 2). – Aşezaþi arborele cotit complet de jos în spatele suportului (d) şi apoi împingeþi-l de tot spre dreapta în suportul (d) şi împin-geþi prinderea hexagonalã (e) (pânã la opritor) (5, 6). – Rotiþi brida de reþinere (a) cu 90° şi lãsaþi-o sã se fixeze în deschi- dere (f). Acordaþi atenþie fixãrii corecte! (7, 8) Ver ificaþi poziþia fixã a arborelui cotit al grapei/aeratorului. Nr. comandă Denumirea articolului Descrierea articolului

Sac colectare cu indicator al nivelului de umplere

Traversă pentru cuţit (15 x) 196-107-650 WAS3001 Set de primavara Livrarea se face prin intermediul distribuitorului dv. Piese de schimb Înlăturarea defecţiunilor Dacă aveţi dubii apelaţi la atelierele de service WOLF-Garten. Atenţie ! Se întrerupe sursa de curent înainte de fiecare verificare sau lucrări de curăţare a cuţitelor. Remediere (X) prin: Defecţiune Cauză posibilă WOLF-Garten Atelier service personal Grăparul nu dă rezultate --- X Funcţionare defectuasă, vibraţii puternice ale maşinii X --- Zgomoturi anormale, maşina clămpăne --- X Motorul nu funcţionează X --- X --- Condiţii de garanţie În fiecare ţară sunt valabile condiţiile de garanţie editate de societatea noastră sau de importator. În timpul perioadei de garanţie defecţiunile datorate unui defect de material sau de fabricaţie se vor repara în mod gratuit. În cazul producerii unei defecţiuni care se încadrează în garanţie, vă rugăm să vă adresaţi centrului de desfacere sau celei mai apropiate unităţi autorizate.

• Suprafaţa de operare reglată la o înălţime prea mică

• Cuţit deteriorat şi/sau slăbit

• Cuţit şi/sau şurub slăbit

• Cablul avariat: 1 Atenţie! Deteriorarea cablului provoacă şocuri electrice Atunci când cablul este tăiat sau deteriorat, siguranţa fuzibilă nu se declanşează întotdeauna. Nu atingeţi cablul înainte de a scoate ştecherul din priză. Cablul deteriorat trebuie înlocuit complet. Peticirea cablului cu bandă izolantă este interzisă.78
