KULLANIM KILAVUZU 12AYPV7E650 Wolf Garten

(Orijinal işletme kılavuzu)

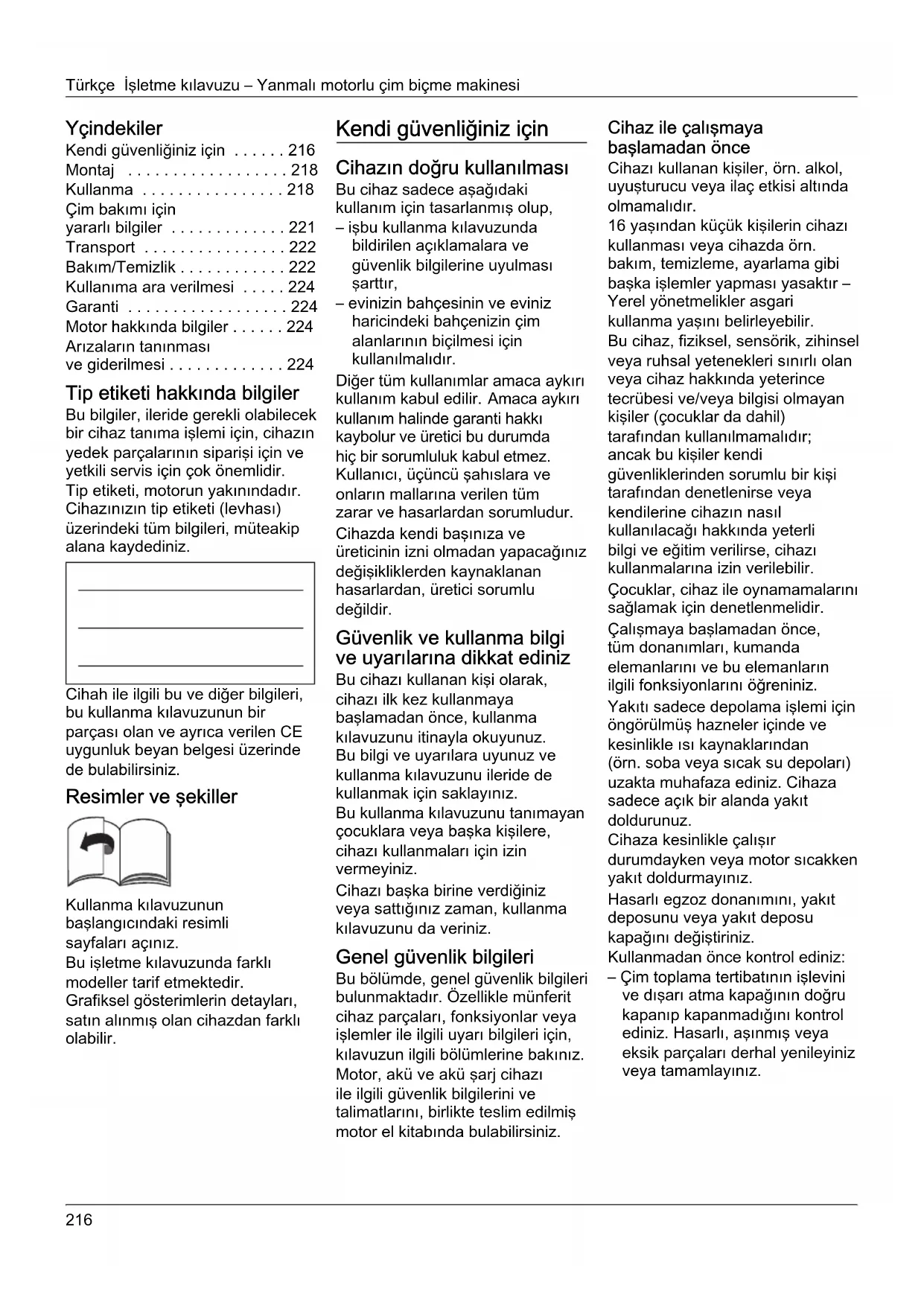

Русский 226

Kendi güvenliğiniz için ..... 216

Montaj 218

Kullanma 218

Çim bakımı için

yararlı bilgiler 221

Transport 222

Bakım/Temizlik 222

Kullanıma ara verilmesi ..... 224

Garanti 224

Motor hakkında bilgiler ..... 224

Arızaların tanınması

ve giderilmesi ..... 224

Tip etiketi hakkında bilgiler

Bu bilgiler, ileride gerekli olabilecek bir cihaz tanıma işlemi için, cihazın yedek parçalarının siparişi için ve yetkili servis için çok önemlidir. Tip etiketi, motorun yakınındadır. Cihazınızın tip etiketi (levhası) üzerindeki tüm bilgileri, müteakip alana kaydediniz.

Cihah ile ilgili bu ve diğer bilgileri, bu kullanma kılavuzunun bir parçası olan ve ayrıca verilen CE uygunluk beyan belgesi üzerinde de bulabilirsiniz.

Resimler ve şekiller

Kullanma kılavuzunun başlangıcındaki resimli sayfaları açınız.

Bu işletme kılavuzunda farklı modeller tarif etmektedir.

Grafiksel gösterimlerin detayları, satın alınmış olan cihazdan farklı olabilir.

Kendi güvenliğiniz için

Cihazın doğru kullanılması

Bu cihaz sadece aşağıdaki kullanım için tasarlanmış olup,

– işbu kullanma kılavuzunda bildirilen açıklamalara ve güvenlik bilgilerine uyulması şarttır,

– evinizin bahçesinin ve eviniz haricindeki bahçenizin çim alanlarının biçilmesi için kullanılmalıdır.

Diğer tüm kullanımlar amaca aykırı kullanım kabul edilir. Amaca aykırı kullanım halinde garanti hakkı kaybolur ve üretici bu durumda hiç bir sorumluluk kabul etmez. Kullanıcı, üçüncü şahıslara ve onların mallarına verilen tüm zarar ve hasarlardan sorumludur. Cihazda kendi başınıza ve üreticinin izni olmadan yapacağınız değişikliklerden kaynaklanan hasarlardan, üretici sorumlu değildir.

Güvenlik ve kullanma bilgi ve uyarılarına dikkat ediniz

Bu cihazı kullanan kişi olarak, cihazı ilk kez kullanmaya başlamadan önce, kullanma kılavuzunu itinayla okuyunuz. Bu bilgi ve uyarılara uyunuz ve kullanma kılavuzunu ileride de kullanmak için saklayınız.

Bu kullanma kılavuzunu tanımayan çocuklara veya başka kişilere, cihazı kullanmaları için izin vermeyiniz.

Cihazı başka birine verdiğiniz veya sattığınız zaman, kullanma kılavuzunu da veriniz.

Genel güvenlik bilgileri

Bu bölümde, genel güvenlik bilgileri bulunmaktadır. Özellikle münferit cihaz parçaları, fonksiyonlar veya işlemler ile ilgili uyarı bilgileri için, kılavuzun ilgili bölümlerine bakınız. Motor, akü ve akü şarj cihazı ile ilgili güvenlik bilgilerini ve talimatlarını, birlikte teslim edilmiş motor el kitabında bulabilirsiniz.

Cihaz ile çalışmaya başlamadan önce

Cihazı kullanan kişiler, örn. alkol, uyuşturucu veya ilaç etkisi altında olmamalıdır.

16 yaşından küçük kişilerin cihazı kullanması veya cihazda örn. bakım, temizleme, ayarlama gibi başka işlemler yapması yasaktır – Yerel yönetmelikler asgari kullanma yaşını belirleyebilir.

Bu cihaz, fiziksel, sensörik, zihinsel veya ruhsal yetenekleri sınırlı olan veya cihaz hakkında yeterince tecrübesi ve/veya bilgisi olmayan kişiler (çocuklar da dahil) tarafından kullanılmamalıdır; ancak bu kişiler kendi güvenliklerinden sorumlu bir kişi tarafından denetlenirse veya kendilerine cihazın nasıl kullanılacağı hakkında yeterli bilgi ve eğitim verilirse, cihazı kullanmalarına izin verilebilir.

Çocuklar, cihaz ile oynamamalarını sağlamak için denetlenmelidir.

Çalışmaya başlamadan önce, tüm donanımları, kumanda elemanlarını ve bu elemanların ilgili fonksiyonlarını öğreniniz.

Yakıtı sadece depolama işlemi için öngörülmüş hazneler içinde ve kesinlikle ısı kaynaklarından (örn. soba veya sıcak su depoları) uzakta muhafaza ediniz. Cihaza sadece açık bir alanda yakıt doldurunuz.

Cihaza kesinlikle çalışır durumdayken veya motor sıcakken yakıt doldurmayınız.

Hasarlı egzoz donanımını, yakıt deposunu veya yakıt deposu kapağını değiştiriniz.

Kullanmadan önce kontrol ediniz:

– Çim toplama tertibatının işlevini ve dışarı atma kapağının doğru kapanıp kapanmadığını kontrol ediniz. Hasarlı, aşınmış veya eksik parçaları derhal yenileyiniz veya tamamlayınız.

- Kesici aletlerin, sabitleme pimlerinin ve tüm kesici ünitenin aşınmış veya hasarlı olup olmadığını kontrol ediniz. Balans bozuklukları olmasını önlemek için, aşınmış veya hasarlı parçaların uzman ve yetkili bir atölyede sadece komple set şeklinde değiştirilmesini sağlayınız.

Cihaz ile birlikte teslim edilen şarj cihazı sadece, cihazın içindeki akünün şarj edilmesi için kullanılmalıdır. Akü sadece bu şarj cihazı ile şarj edilmelidir.

Yedek parçalar ve aksesuarlar, üretici tarafından belirlenmiş taleplere uygun olmalıdır.

Bu nedenle, sadece orijinal yedek parçalar ve orijinal aksesuarlar veya üretici tarafından kullanımına izin verilmiş yedek parçalar ve aksesuarlar kullanınız.

Onarım çalışmalarını sadece yetkili atölyelere yaptırınız.

Cihaz ile çalışırken

Cihaz ile veya cihazda yapılan çalışmalarda, uygun giysi kullanınız, örn:

– güvenlik donanımlı ayakkabı,

- uzun pantolon,

– vücuda iyi oturan giysi,

– işitme koruması,

- koruyucu gözlük.

Tüm güvenlik tertibatları daima komple ve kusursuz durumda cihaza takılmış olmalıdır.

Güvenlik tertibatlarında herhangi bir değişiklik yapmayınız.

Cihazı sadece üreticinin öngördüğü ve teslim ettiği teknik konumda kullanınız.

Cihazın fabrika çıkışındaki motor ayarlarını kesinlikle değiştirmeyiniz.

Açık ateş ve kıvılcım oluşmasını önleyiniz ve ayrıca sigara içmeyiniz.

Bu cihazda yapılacak her çalışmadan önce

Yaralanma durumlarını önlemek için, bu cihazda yapılacak her çalışmadan (örn. bakım ve ayar çalışmaları) ve transport işleminden (örn. kaldırma veya taşıma) önce

• Motoru kapatınız.
• Kontak anahtarını (eger varsa) çekip çıkarınız.
  – Tüm hareket eden parçaların tamamen durmasını ve motorun soğumasını bekleyiniz.
  – Motorun istenmeden çalışmaya başlamasını önlemek için, kontak anahtarını motordan çekip çıkarınız.
• Start aküsünü söküp motordan ayırınız,
• Motor el kitabındaki ek güvenlik bilgilerine dikkat ediniz.

Cihaz ile çalışıktan sonra

Cihazın yanından kesinlikle motoru durdurmadan ayrılmayınız ve gerekirse kontak anahtarını çekip çıkarınız.

Güvenlik tertibatları

Resim 1

Tehlike

Güvenlik tertibatları hasarlı veya takılmamış olan bir cihazı kesinlikle kullanmayınız.

Güvenlik kolu (1)

Güvenlik kolu, motoru ve kesici üniteyi gerektiğinide derhal durdurabilmek ve bu sayede güvenliğinizi sağlayabilek içindir. Bu ünitenin işlevinin safdışı bırakılması denenmemelidir.

Dışarı atma kapağı (2) veya darbeye karşı koruma birimi (3)

Dışarı atma kapağı/darbeye karşı koruma birimi sizi, kesici üniteden veya dışarı sıçrayabilecek sert maddelereden kaynaklanabilecek yaralanmalara karşı korur. Cihaz sadece dışarı atma kapağı veya darbeye karşı koruma birimi takılı şekilde çalıştırılmalıdır.

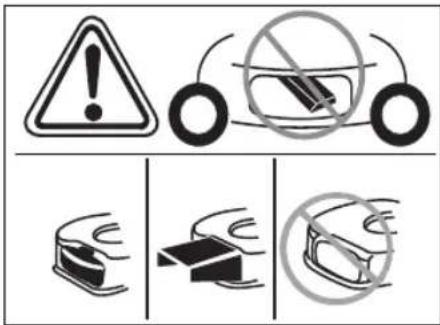

Cihazdaki semboller

Cihaz üzerine farklı semboller çıkartma olarak yapıştırılmıştır. Aşağıda, bu sembollerin açıklamasını bulabilirsiniz:

Dikkat! Cihazı devreye sokmadan önce, kullanma kılavuzunu okuyunuz!

Üçüncü şahısları tehlike alanından uzak tutunuz!

Cihazda herhangi bir işlem yapmadan önce ve cihazın yanından ayrılmadan önce, motoru kapatınız ve kontak anahtarını çekip çıkarınız.

"Kendi güvenliğiniz için" bölümündeki ek bilgilere dikkat ediniz.

Kesici aletlerde yapılacak çalışmalardan önce, kontak anahtarını çekip çıkarınız! Parmaklarınızı ve ayaklarınızı kesici aletlerden uzak tutunuz! Cihazı ayarlamadan ve temizlemeden veya kontrol etmeden önce kapatınız ve kontak anahtarını çekip çıkarınız.

Yaralanma tehlikesi; sadece darbeye karşı koruma birimi takılı olarak çalışınız.

OK

Yaralanma tehlikesi; cihazı sadece itme kolu takılı olarak çalışınız.

Yaralanma tehlikesi; sadece dışarı atma ünitesi takılı olarak çalışınız. Bu sembolleri cihazda daima okunaklı bir şekilde muhafaza ediniz.

Kılavuzdaki semboller

Bu kılavuzda, muhtemel tehlikeleri gösteren veya önemli bilgi ve uyarılara dikkat çeken semboller kullanılmıştır. Aşağıda, bu sembollerin açıklamasını bulabilirsiniz:

Tehlike

Tarif edilen çalışma ile ilgili tehlikelere dikkatiniz çekilir; bu çalışmalar esnasında insanlar için tehlike söz konusudur.

Dikkat

Tarif edilen çalışma ile ilgili tehlikelere dikkatiniz çekilir; bu çalışmalar esnasında cihaz için hasar tehlikesi söz konusudur.

Bilgi

Önemli bilgilere ve uygulama için yararlı bilgilere dikkat çeker.

Montaj

Cihazın montajı ayrı bir ek sayfada resimler ile gösterilir.

Giderme bilgileri

Ambalaj artıkları, eski cihazlar vs. ilgili yerel yönetmeliklere göre giderilmelidir.

Kullanma

Motor el kitabındaki bilgi ve uyarılara da dikkat ediniz.

Tehlike

Kaza

– Çim biçme esnasında, cihazın yakınında kimse olmamalıdır; özellikle de çocuklar veya hayvanlar. Cihazdan dışarı fırlatına taş veya başka cisimlerden kaynaklanan yaralanma tehlikesi.

Düşme

– Cihaza sadece normal yürüme hızı ile iteleyiniz.

- Özellikle geri geri hareket ederek ve cihazı kendinize doğru çekerek çim biçtiğinizde dikkatli olunuz.

- Meyilli alanlarda çim biçerken, cihaz devrilebilir ve yaralanabilirsiniz. Meyilli alanlarda, alanın eni boyunca hareket ederek çim biçimiz, yukarı ve aşağı doğru değil. % 20'den daha fazla meyilli alanlarda çim biçimeyiniz.

– Çim biçme yönünü değiştirirken özellikle dikkatli olunuz ve daima yere sağlam basmaya dikkat ediniz.

– Farklı alanların sınır bölgelerinde çim biçme durumunda yaralanma tehlikesi söz konusudur. Kenar alanlarda, çit ile çevrilmiş bölgelerde veya meyilli alanlarda çim biçilmesi tehlikelidir. Çim biçme esnasında, gereken güvenlik mesafesine uyunuz.

– Nemli veya ıslak çim biçerken, cihaz yere yeterince sağlam oturmadığı için, kayabilir ve bunun sonucunda siz de düşebilirsiniz. Çimleri sadece kuru halde biçimiz.

– Sadece gündüz, yani gün ışığında veya iyi suni aydınlatma durumunda çalışınız.

Yaralanma

– Kılavuz kollar tarafından belirlenen, tam devir yapan alete olan güvenlik mesafesine daima uyulmalıdır.

– Kullanıcının çalışma alanı işletme esnasında itme kolunun arka kısmındadır.

- Kesinlikle ellerinizi veya ayaklarını dönen parçalara yaklaştırmayınız ve bu parçaların altına sokmayınız.

– Cihazı, örn. yağmurlu veya fırtinalı havalar gibi kötü hava koşullarında kullanmayınız.

- Motoru durdurunuz ve kesici aletin durmasını bekleyiniz:

- cihazı yan yatırmadan önce.

- çim alan haricindeki alanlar üzerinden sevk ederken.

– Motoru kapatınız ve motorun istenmeden çalıştırılmasını önlemek için: Kontak anahtarını (eğer varsa) çekip çıkarınız, start aküsünü söküp motordan ayırınız, motorun soğumasını bekleyiniz ve buji fişini çekip çıkarınız,

- Çıkış kısmından tıkanıklıkları ve blokajları gidermeden önce.

- Çim biçme makinesini kontrol etmeden, temizlemeden, ayarlamadan veya cihazda herhangi bir çalışma yapmadan önce.

– Yabancı bir cisme çarpılınca. Çim biçme makinesinde hasar olup olmadığını kontrol ediniz ve hasar varsa, cihazı yetkili bir atölyeye götürünüz.

– Cihaz garip ve yoğun bir şekilde titremeye başlarsa: Cihazı derhal kontrol ediniz.

– Motoru çalışmakta olan bir cihazı kesinlikle kaldırmayınız ve taşımayınız.

– Çim biçilecek alanı kontrol ediniz ve cihaz tarafından kapılabilecek ve fırlatılabilecek tüm cisimleri gideriniz.

- Kesici alet yabancı bir cisme (örn. taş) çarparsa veya cihaz garip bir şekilde titremeye başlarsa: Motoru derhal kapatınız. Cihazı daha fazla kullanmadan önce, yetkili bir atölyede hasar olup olmadığı hususunda kontrol ettiriniz.

– Tırpanlı çim biçme makinelerinde kesinlikle çim dışarı atma deliğinin önünde durmayınız.

Çim toplama düzenli cihazlar:

– Çim toplama düzenini çıkarırken, dışarı sıçrayan çimler veya yabancı cisimler tarafından kendiniz veya başkaları yaralanabilir. Çim toplama düzenini kesinlikle motor çalışırken boşaltmayınız. Cihazı kapatınız.

Karbonmonoksit gazından kaynaklanan boğulma tehlikesi. Yanmalı motoru sadece açık alanda çalıştırınız.

Patlama ve yangın tehlikesi

- Benzin buharları patlayıcıdır ve benzin çok çabuk alevlenebilir. - Motoru çalıştırmadan önce, cihazın deposuna yakıt doldurunuz. Motor çalışıyorken veya daha sıcakken, yakıt tankını kapalı tutunuz.

- Sadece motor kapalıyken ve soğumuşken yakıt doldurunuz. Açık ateş ve kıvılcım oluşmasını önleyiniz ve ayrıca sigara i çmeyiniz. Cihaza sadece açık bir alanda yakıt doldurunuz.

– Eğer cihazdan dışarı yakıt taşarsa, motoru çalıştırmayınız. Cihazı, yakıtın akmış olduğu alandan uzaklaştırınız ve yakıt buharlarının uçup kaybolmasını bekleyiniz.

- Yangın tehlikesini önlemek için, lütfen aşağıdaki parçalarda cim veya dışarı akmış yağ olmamasına dikkat ediniz: - Motor - Egzoz - Piller/Aküler - Benzin tankı.

Takılıp düşme tehlikesi

– Cihaza sadece normal yürüme hızı ile iteleyiniz.

Dikkat

Cihazdaki hasarlar

- Taşlar, ortalıktaki dallar veya benzeri cisimler, cihazda ve cihazın işlevinde hasara yol açabilir. Cihazı kullanmaya başlamadan önce, katı cisimleri daima çalışma alanından uzaklaştırınız.

- Cihaza sadece kusursuz durumda çalıştırınız. Her kullanımdan önce, cihazı gözden geçirip kontrol ediniz. Özellikle güvenlik tertibatlarını, kumanda birimlerini ve civata bağlantılarını hasar ve sağlam oturma hususunda kontrol ediniz. Cihazı çalıştırmadan önce, hasarlı parçaları yenileyiniz.

- Kesinlikle deforme olmuş, düşürülmüş veya hasarlı bir akü kullanmayınız. - Aküyü ve şarj cihazını yağmura veya neme maruz bırakmayınız.

Kullanma zamanları Kullanma zamanları hususunda ülkenize özel/yerel yönetmeliklere dikkat ediniz (gerekirse bağlı olduğunu belediyeye veya ilgili dairelere sorunuz).

i Pozisyon bilgileri Cihazda söz konusu olan pozisyon bilgileri (örn. sol, sağ) daima cihazın itme kolundan çalışma yönüne doğru bakılıyormuş gibi anlaşılmalıdır.

İlk kez kullanmadan önce Motor yağı doldurulması

Dikkat

Cihaz, transport sebeplerinden dolayı içine motor yağı konmadan teslim edilir.

■ Bu nedenle, ilk kez kullanmadan önce motor yağı doldurunuz; motor el kitabına bakınız.

Akünün şarj edilmesi (Elektrostart fonksiyonlu cihazlarda)

Motor el kitabındaki akü ve şarj cihazı ile ilgili tüm bilgi ve uyarları dikkate alınız ve uygulayınız.

⚠ Tahriş/zehirlenme tehlikesi Aşırı durumlarda sıvı veya gaz çıkma ihtimali dikkate alınmalıdır.

⚠️ Elektrik çarpma tehlikesi Şarj cihazını kullanmadan önce, diş kısmında görünür hasarlar olup olmadığını kontrol ediniz. Kesinlikle hasarlı veya düşürülmüş bir şarj cihazını kullanmayınız.

Dikkat

- Cihazın elektrik beslemesini sağladığınız elektrik şebekesinin, şarj cihazındaki tip etiketi veya tip levhası üzerinde bildirilen 220–230 V ve 50 Hz özelliklerine sahip olmasına dikkat ediniz. - Aküyü ve şarj cihazını neme, yağmura, kara ve donmaya karşı koruyunuz. - Aküyü sadece iyi havalandırılmış ve kuru yerlerde şarj ediniz. - Şarj cihazını, aküyü çıkardıktan sonra elektrik şebekesinden ayırınız. - Akünün kontaklarına kesinlikle herhangi bir cisim sokmayınız. - Şarj cihazında yapılacak her türlü çalışmadan önce, şarj cihazını elektrik şebekesinden ayırınız. - Aküyü ve şarj cihazını açmayınız. Aküde ve şarj cihazında yapılması gereken tüm işlemleri uzman bir atölyede yaptırınız.

Resim 2

■ Cihazı ilk kez kullanmadan önce aküyü yakl. 1 saat şarj ediniz. Sadece teslimat kapsamındaki şarj cihazını kullanınız.

i Bilgi

Şarj işlemi ve akünün şarj durumu göstergesi ile ilgili detaylı ve kapsamlı bilgiler için motor el kitabına bakınız.

i Şarj cihazı için giderme bilgileri

Şarj cihazı için, elektronik cihazların giderilmesi ile ilgili yönetmelikler geçerlidir. Lütfen yerel yönetmeliklere dikkat ediniz.

Her kullanmadan önceki ayar çalışmaları

⚠ Yaralanma tehlikesi

Bu cihazda yapılacak her çalışmadan önce

- Motoru kapatınız.

- Kontak anahtarını (eger varsa) çekip çıkarınız.

– Tüm hareket eden parçaların tamamen durmasını ve motorun soğumasını bekleyiniz.

– Motorun istenmeden çalışmaya başlamasını önlemek için, kontak anahtarını motordan çekip çıkarınız.
- Start aküsünü söküp motordan ayırınız.

Çim toplama düzeninin takılması

(sadece çim toplama düzeni olan cihazlarda)

Resim 11

■ Dışarı atma kapağını yukarı kaldırınız ve çim toplama düzenini takınız.

Kesme seviyesinin ayarlanması

Dikkat

Düzgün olmayan arazilerde kesme seviyesini, kesme bıçağı kesinlikle toprak zemine temas etmeyecek şekilde seçiniz.

Resim 3

Çimin kesilme seviyesini istediğiniz gibi ayarlayınız.

Yakl. 3 cm ile azami 9 cm arasında ayarlama olanağı (modele bağlı).

Bilgi

Tekerleklerin tek tek ayarlanabildiği cihazlarda, tekerlekleri aynı seviyeye ayarlayınız.

Model A

■ Tekerlekleri istediğiniz pozisyonda sabitleyiniz.
Model B
- İlgili parçayı çekiniz ve istediğiniz pozisyona oturtunuz.
Model C
■ Merkezi seviye ayar düzeninin kolunu öne ve geriye itiniz ve istediğiniz pozisyona oturtunuz.

Ön tekerleklerin kilitlenmesi

(sadece ön tekerlekleri kilitlenebilen cihazlarda)

Resim 4

Tekerleklerin, düz sürme işlemi için kilitlenmesi – Tekerlekleri öne doğru ayarlayınız ve kolu büyük deliğe takınız.

Tekerleklerin serbest hareket edebilmesi – Kolu küçük deliğe takınız.

Yakıt doldurulması ve yağ seviyesinin kontrol edilmesi

■ Kurşunsuz benzin doldurunuz (bakınız motor el kitabı).
■ Doldurma ucunun alt kenarının azami 2 cm aşağısına kadar yakıt doldurunuz.
■ Yakıt tankını iyice kapatınız.
■ Yağ seviyesini kontrol ediniz, gerekirse ilave ediniz (bakınız motor el kitabı).

Motordaki akü gözünün temizlenmesi

- Akü gözündeki yabancı cisimleri ve pislikleri bir bez ve fırça ile temizleyip gideriniz.

Motorun çalıştırılması

Resim 5

Tehlike

Yaralanmalara karşı korunmak için,

– dışarı atma düzeninin önünde durduğunuz zaman, motoru çalıştırmayınız;
– ellerinizi ve ayaklarını kesme düzeninden uzak tutunuz;
– ellerinizi, ayaklarını veya vücudunuzun diğer uzuvlarını dönen parçalardan daima uzak tutunuz. Dışarı atma düzeninden daima uzak durunuz.

Motoru çalıştırmadan önce, tüm kesici aletlerin ve tahrik sisteminin motora bağlantısını çözünüz (dekuplaj).

Cihazı, çalıştırma esnasında devirmeyiniz veya eğmeyiniz. Cihazı düz ve mümkünse kısa veya az çimen olan bir alan üzerine yerleştiriniz.

Motor hakkında bilgiler

– Motor el kitabındaki bilgilere dikkat ediniz.
– Bazı modellerde gaz kolu yoktur ve devir sayısı otomatik olarak ayarlanır. Motor daima en ideal devir sayısı ile çalışır.

- Start aküsünü motordaki akü gözünün içine tamamen oturacak şekilde yerleştiriniz – Resim 5A.

■ Benzin vanasını açınız (eğer varsa).

■ Gaz kolunu (eger varsa) /max (azami) konumuna ayarlayınız – Resim 5B.
- Cihazın arka kısmında durarak – güvenlik kolunu bastırınız ve basılı tutunuz – Resim 5C.
- İtme kolundaki kontak anahtarını motor çalışmaya başlayıncaya kadar tetikleyiniz (start denemesi azm. 5 saniye yapılmalı ve ikinci bir denemeden önce asg. 1 dakika beklenilmelidir) – Resim 5C.

Motoru çalışınca:

■ Motorun çalışmaya başlamasından sonra gaz kolunu (eğer varsa) /max (azami) ve
/ min (asgari) arasına iterek, motorun kısa bir süre çalışarak ısınmasını sağlayınız.

- Çim biçmek için, gaz kolunu (eger varsa) tam gaz konumuna ayarlayınız.

Bilgi

Motorun kullanılması ile ilgili daha başka bilgiler için, motor el kitabına bakabilirşiniz.

Motorun durdurulması

Resim 7

■ Gaz kolunu (eğer varsa) /min. (asgari) konumuna ayarlayınız.

■ Güvenlik kolunu serbest bırakınız. Motor ve kesici alet kısa süre sonra durur.

Cihaz ile çalışılması

Tekerlek tahrikinin açılması/kapatılması

(sadece tekerlek tahriki olan cihazlarda)

Resim 6A, B, C

Tekerlek tahrikinin açılması

■ Kolu/tutamağı çekiniz ve çekili tutunuz.

Tekerlek tahrikinin kapatılması

■ Kolu/tutamağı serbest bırakınız.

i Resim 6C'ye uygun cihazlar için bilgi ve uyarı

Açmak/Kapatmak için hem sol, hem de sağ kol ya da her iki kol birlikte kullanılabilir.

i Bilgi

Cihazın tasarımından dolayı cihaz geri çekildiğinde arka tekerleklerde daha fazla direnç söz konusu olabilir. Burada cihazda herhangi bir hata olduğu söylenemez, bu sadece teknik sebeplerden kaynaklanan bir durumdur.

Giderilmesi (modele bağlı): Cihazı önce tahrik kolu çekili değilken biraz öne iteleyiniz ve ardından geri iteleyiniz.

Tekerlek tahrik hızının değiştirilmesi

(modele bağlı)

Dikkat

Cihazdaki hasarlar

Ayarlamayı sadece motor çalışır konumdayken yapınız.

Resim 6D, E

■ Küçük kol ile farklı hız kademeleri arasında seçim yapınız (1/min/

Resim 6F, G

■ Küçük kol ile, hız kademeleri arasında seçim yapınız (1/min/

i Bilgi

Teknik sebeplerden dolayı, duran cihazda hızı değiştirmek zor olabilir.

Giderilmesi: Tahrik kolunu çekiniz ve hız kademesini seçiniz.

Çim toplama düzenini çıkarınız ve boşaltınız

(çim toplama düzeni olan cihazlarda)

Resim 11

Biçilmiş çimler yerde kalırsa veya doluluk göstergesi (opsiyon, Resim 12) sepetin dolduğunu gösterirse:

■ Güvenlik kolunu serbest bırakınız ve motor duruncaya kadar bekleyiniz.

■ Dışarı atma kapağını yukarı kaldırınız ve çim toplama düzenini çıkarınız.
■ Sepeti boşaltınız.

Çim toplama düzenini takmadan çalışılması

Çim toplama düzenini cihazdan çıkardığınız zaman, dışarı atma kapağı aşağı doğru kapanır.

Çim toplama düzenini takmadan çalışıldığında, biçilen çimler doğrudan yere atılır.

Zemin örtme sistemine çevrilmesi

(opsiyon olarak sunulan zemin örtme aksesuarı olan cihazlarda)

Arka taraftan dışarı atma düzeni olan cihazlar:

Resim 8A

■ Dışarı atma kapağını yukarı kaldırınız.
■ Çim toplama düzenini çıkarınız.
■ Zemin kaplama malzeme kamasını takınız (modele bağlı).
■ Dışarı atma kapağını aşağı indiriniz.

i Bilgi

Entegre edilmiş zemin kaplama fonksiyonlu modellerde, ayrıca bir zemin kaplama malzeme kamasına gerek yoktur; bu fonksiyonu özel şekil verilmiş bir arka kapak üstlenir (Resim 8B).

Yandan dışarı atma fonksiyonlu cihazlar:

Resim 9

■ Yandan dışarı atma ünitesinin yerine, darbeye karşı koruma ünitesini/zemin kaplama malzeme kapağını monte ediniz (Resim 9A)

veya

■ Yandan dışarı atma ünitesini söküp çıkarınız; darbeye karşı koruma ünitesi/zemin kaplama malzeme kapağı otomatik olarak kapanır (Resim 9B).

Cihaz donanımının yandan dışarı atma modeline çevrilmesi (modele bağlı)

■ Eğer varsa: Çim toplama ünitesini çıkarınız ve arkadan dışarı atma kapağını aşağı doğru kapatınız.
- Darbeye karşı koruma ünitesini/zemin kaplama malzeme kapağını yukarı kaldırınız ve yandan dışarı atma ünitesini monte ediniz (Resim 9C).

Çalışma işlemi sonunda

■ Kontak anahtarını (eğer varsa) çekip çıkarınız.
- Tüm hareket eden parçaların tamamen durmasını ve motorun soğumasını bekleyiniz.
- Benzin vanasını kapatınız (eğer varsa – motor el kitabına bakınız).
■ Buji soketini (fişini) motordan çekip çıkarınız.
■ Çim toplama düzenini boşaltınız.
■ Start aküsünü söküp motordan ayırınız – Resim 16.
■ Gerektiğinde aküyü yeniden şarj ediniz.

Resim 17

Akü şarj durumunu kontrol etmek için aküdeki ilgili tuşa (1) basınız. LED (2) lambaları yaklaşık şarj durumunu gösterir.

Yanıp sönen bir LED söz konusu olursa, aküyü derhal şarj ediniz.

i Bilgi

Sadece motoru soğumuş cihazları kapalı yerlere koyunuz.

Çim bakımı için yararlı bilgiler

Çimlerinizin sağlıklı ve muntazam büyümesi için, bazı yararlı bilgiler:

Çim biçilmesi

Çimler farklı çimen türlerinden oluşur. Çok sık çim biçtiğiniz zaman, yoğun kök salan ve sağlam çimenler büyür. Nadir çim biçtiğiniz zaman, daha çok uzun çimenler ve diğer yabancı otlar (örn. yonca, çayır papatyası) büyür.

Çimlerin normal yüksekliği yakl. 4–5 cm kadardır. Normal olarak toplam çim yüksekliğinin sadece ^1/_3 kadarı kesilmelidir; yani çimler 7–8 cm uzunlukta olunca, normal seviyeye kadar kesmelidir.

Çimler mümkün olduğu kadar 4 cm'den daha kısa kesilmemelidir, aksi halde, kuraklık olduğu zamanlarda çimenlere zarar verilmiş olur.

Çok uzamış çimenleri (örn. tatilden döndüğünüzde) kademe kademe normal seviyeye kadar kesiniz.

Çim biçerken, kesme hatlarının daima biraz kesişmesine dikkat ediniz.

Zemin kaplama (aksesuarlar ile)

Çimenler biçme esnasında küçük parçalar (yakl. 1 cm) halinde kesilir ve zemin üzerinde öylece kalır. Çimlerin birçok besleyici maddesi korunmuş olur.

Çok iyi bir sonuç elde edebilmek için, çimler daima kısa tutulmalıdır; "Çim biçme" bölümüne de bakınız. Zemin kaplama işlemi için aşağıdaki bilgilere de dikkat ediniz:

– Islak çim biçmeyiniz.
- Toplam çim uzunluğun 2 cm'den fazlasını biçmeyiniz.
– Yavaş sürünüz.
– Azami motor devir sayısını kullanınız:
– Kesici düzeni muntazam aralıklar ile temizleyiniz.

Transport

Kısa mesafeler elden

Tehlike

Zemin üzerindeki cisimler, dönen kesici düzen tarafından tutulup fırlatılabilir ve bu da zarara sebep olabilir.

Cihazı çim alan haricindeki alanlar üzerinden hareket ettirmek için, önce motoru kapatınız.

Bir araç ile

Tehlike

Her taşıma işleminden önce motoru durdurunuz ve soğumasını bekleyiniz. Buji fişini çekip çıkarınız.

Cihaza eğik konumda sevk etmeyiniz.

Cihazı bir araç üzerinde veya içinde sevk ederken, istenmeden kaymasını önlemek için, gereken önlemleri alınız.

Cihazı sadece yakıt deposu boş durumdayken taşıyınız. Yakıt deposunun kapağı sıkıca kapatılmış olmalıdır.

Katlanabilen kol düzeni:

Resim 10

■ Cihazı daha rahat muhafaza edebilmek için, yönlendirme kolunu katlayınız.

Bakım/Temizlik

Tehlike

Yaralanmaları önlemek için, bu cihazda yapılacak her çalışmadan önce:

• Motoru kapatınız.
• Kontak anahtarını (eğer varsa) çekip çıkarınız.
• Tüm hareket eden parçaların tamamen durmasını ve motorun soğumasını bekleyiniz.
  – Motorun istenmeden çalışmaya başlamasını önlemek için, kontak anahtarını motordan çekip çıkarınız.
• Start aküsünü söküp motordan ayırınız,
  – Motor el kitabındaki ek güvenlik bilgilerine dikkat ediniz.

Tehlike

Örn. kesici düzenin değiştirilmesi veya taşlanması (bilenmesi) gibi çalışmalarda kesici düzenin sebep olabileceği her türlü yaralanmaya karşı korunmak için, bu çalışmaları sadece yetkili bir elemana veya atölyeye yaptırınız (bu çalışmalar için özel aletler gereklidir).

Bıçak civatasının sıkma torku:

• 51–68 Nm (çelik kasalı çim biçme makinesi)
• 36–44 Nm (plastik kasalı çim biçme makinesi)

Dikkat

Cihazı daima öyle eğiniz ki, buji hep yukarıya doğru olsun; böylelikle yakıttan veya yağdan dolayı herhangi bir motor hasarı oluşması önlenmiş olur.

Bakım

Dikkat

Motor el kitabındaki bakım yönetmeliklerine dikkat ediniz. Çalışma sezonu sonunda cihazı yetkili bir atölyeye kontrol ettiriniz ve gereken bakımı yaptırınız. Her türlü onarım çalışmalarını sadece uzman atölyelerde yaptırınız.

Dikkat

Motor yağı, çevre açısından tehlike yaratabilir.

Yağ değiştirildiğinde elde edilen eski yağı, bir eski yağ toplama merkezine veya ilgili bir giderme işletmesine veriniz.

Piller/Aküler, çevre açısından tehlike yaratabilir.

Kullanılmış pilleri/aküleri normal ev çöpüne atmayınız. Eskimiş pilleri/aküleri satıcınıza veya ilgili bir giderme işletmesine veriniz.

Cihaz hurdaya çıkarılmadan önce, pilleri/aküleri söküp çıkarınız.

i Bilgi

Motor el kitabındaki kontrol ve bakım aralıklarına dikkat ediniz. Modele bağlı olarak, cihazınız bir elektronik bakım göstergesi ile donatılmıştır (Resim 13). Yazılı bakım bilgilerine ek olarak, ilgili bakım göstergelerine de dikkat ediniz. Kullanım ve diğer bilgiler için, lütfen bakım göstergesine ilave edilmiş ayrı kullanma kılavuzuna bakınız.

Her kullanmadan önce

■ Yağ seviyesini kontrol ediniz, gerekirse ilave ediniz.
■ Civata bağlantılarını sıkı oturma konusunda kontrol ediniz, gerekirse sıkınız.
■ Güvenlik tertibatlarını kontrol ediniz.
■ Motordaki akü gözünde söz konusu olabilecek yabancı cisimleri ve pislikleri bir bez ve fırça ile temizleyip gideriniz.

Kuplajın devreye girme noktasını kontrol ediniz:

(sadece tekerlek tahriki olan cihazlarda)

– Motor çalışır ve tekerlek tahriki kapalı durumdayken, cihaz öne doğru hareket etmemelidir.
– Motor çalışır ve tekerlek tahriki açık durumdayken, cihaz öne doğru hareket etmelidir.

Resim 15

- İhtiyaca göre, müdahale (işlev) noktasını tekerlek tahrik kolundaki tırtıllı çark/ayar somunu (modele bağlı olarak, kumanda konsolunun alt tarafından) veya çekme teli (bowden) üzerinden ayarlayabilirsiniz.

i Bilgi

Bazı modellerde herhangi bir ayar olanağı yoktur.

İlk 2–5 işletme saattinden sonra

■ Yağ değiştirilmelidir, ekteki motor el kitabına bakınız.

Her çim biçme işleminden sonra veya ihtiyaca göre

■ Akü yeniden şarj edilmelidir.

Sezonda bir

■ Yağ değiştirilmelidir, ekteki motor el kitabına bakınız.

■ Oynak noktaları ve dışarı atma düzenindeki döner yayı yağlayınız.

- Çalışma sezonu sonunda cihazı yetkili bir atölyeye kontrol ettiriniz ve gereken bakımı yaptırınız.

- Aküyü ve şarj cihazını muntazam aralıklarla (senede en az 1 kez) uzman bir atölyede kontrol ettiriniz.

Temizlenmesi

Dikkat

Cihaza her kullanımdan sonra temizleyiniz. Temizlenmemip bir cihaz, malzeme ve iplev hatasýna neden olur.

Temizleme işlemi için, yüksek basınçlı temizleme cihazları kullanmayınız.

Çim toplama düzeninin temizlenmesi

(sadece çim toplama düzeni olan cihazlarda)

En basiti, doğrudan çim biçme işlemi sonrasında hemen temizlemektir.

■ Çim toplama düzenini çıkarınız ve boşaltınız.
- Çim toplama düzeni, kuvvetli bir su huzmesi (bahçe sulama hortumu) ile temizlenebilir.
- Çim toplama düzeninin, bir sonraki kullanma işleminden önce iyice kurumasını sağlayınız.

Çim biçme makinesinin temizlenmesi

Tehlike

Kesici düzende herhangi bir işlem yaparken, yaralanabilirsiniz. Kendi güvenliğiniz için, çalışma eldivenleri kullanınız.

Dikkat

Cihazı daima öyle eğiniz ki, buji hep yukarıya doğru olsun; böylelikle yakıttan veya yağdan dolayı herhangi bir motor hasarı oluşması önlenmiş olur.

Cihazın üzerine su püskürtmeyiniz ve sıkmayınız. Aksi halde elektrikli parçalar zarar görebilir.

Aküyü ve şarj cihazını neme karşı koruyunuz.

Cihazı mümkünse doğrudan çim biçme işlemi sonrasında hemen temizleyiniz.

Motordaki akü gözünün temizlenmesi

■ Motordaki akü gözünde söz konusu olabilecek yabancı cisimleri ve pislikleri bir bez ve fırça ile temizleyip gideriniz.

Tabla yıkama sistemi olmayan cihazlar:

- Kesme işleminin gerçekleştiği hücreyi ve dışarı atma kapağını bir fırça, faraş veya bez ile temizleyiniz.

■ Cihazı tekerlekleri üzerinde duracak şekilde konumlayınız ve görünen tüm çim ve pislik artıklarını gideriniz.

Tabla yıkama sistemi olan cihazlar: Resim 14

Tabla yıkama sistemli çim biçme makineleri bir su bağlantısı ile donatılmıştır. Bu sistem sayesinde çim biçme tablasının alt tarafından çimen artıkları su ile giderilebilir ve aşındırabilecek özelliği sahip kimyasal maddelerin birikmesi önlenebilir. Çim biçmeden sonra yapılacak işlem:

■ Cihazı, moloz, taş vs. gibi maddelerin olmadığı düz bir yüzeye konumlandırınız.

i Bilgi

Dışarı atma deliği evlere, garajlara v.b. yapılara doğru bakmamalıdır.

■ Normal bir hortum adaptörünü (opsiyon olarak teslimat kapsamında mevcut olabilir) bir su hortumuna monte ediniz ve çim biçme tablasının su bağlantısına bağlayınız.

■ Suyu açınız.

■ Motoru çalıştırınız ve birkaç dakika çalışmasını bekleyiniz.

■ Motoru durdurunuz ve su hortumunu cihazdan sökünüz.

Temizleme işlemi sona erdikten sonra:

■ Motoru çalıştırınız ve çim biçme tablasının alt tarafından kuruması için, motoru birkaç dakika çalıştırınız.

■ Motoru durdurunuz.

Kullanıma ara verilmesi

Tehlike

Patlama ve yangın tehlikesi.

Tankı içinde yakıt (benzin) olan bir cihazı, yakıt buhar ve gazlarının ateş veya kıvılcım ile temas edebileceği bir yerde kesinlikle muhafaza etmeyiniz.

Dikkat

Cihazdaki malzeme hasarları.

• Cihazı (motoru soğumuş olarak) sadece temiz ve kuru bir yerde muhafaza ediniz.
  – Cihaz uzun süre depolanacaksa, örn. kışın, paslanmaya karşı önlem alınız.
• Aküyü ve şarj cihazını serin ve kuru bir yerde muhafaza ediniz.
• Aküyü ve şarj cihazını neme, yağmura, kara ve donmaya karşı koruyunuz.

Çalışma sezonu sonunda veya cihaz bir aydan daha uzun bir süre kullanılmayacaksa:

■ Yakıtı uygun bir kabin içine akıtınız ve motoru, motor el kitabında bildirildiği gibi uzun bir süre için devreden çıkarınız.

Dikkat

Yakıtı sadece açık bir alanda boşaltınız.

■ Cihazı ve çim toplama düzenini temizleyiniz.
- Tüm metal parçaları, paslanmaya karşı korumak için, yağlanmış bir bez (reçinesiz bir yağ) ile siliniz veya püskürtme yağ sıkarak nemlendiriniz.
■ Akünün şarj edilmesi.

Garanti

Her ülkede, işletmemizin veya ithalatçının bildirdiği garanti koşulları geçerlidir. Cihazınızdaki arızaları, sebebi malzeme veya üretim hatası olması halinde, garanti kapsamında ücretsiz gideriyoruz. Garanti hakkında yararlanma durumunda, satıcınıza veya size en yakın temsilciliğe başvurunuz.

Motor hakkında bilgiler

Motor üreticisi, güç, güç veya performans ölçme, teknik özellikler, garanti ve servis gibi motor ile ilgili tüm sorunlardan sorumludur. Daha detaylı bilgileri, motor üreticisinin ayrıca vermiş olduğu sahibi/ kullanıcısı için el kitabında bulabilirsiniz.

Arızaların tanınması ve giderilmesi

Çim biçme makinenizin çalıştırılması esnasındaki arızaların çok kez basit sebepleri vardır ve bu sebepleri sizin bilmeniz ve bunları kısmen kendiniz giderebilmeniz gerekir. Emin olmadığını durumlarda, yetkili saticınız size yardımcı olacaktır.

Problem Muhtemel sebebi(leri) Giderilmesi

Motor çalışmaya başlamıyor. Gaz kolu doğru konumda değil. Gaz kolu, ilgili veya CHÖKE(soğuk motorda) konumunda.

Содержание
