BRUKSANVISNING 12AYPV7E650 Wolf Garten

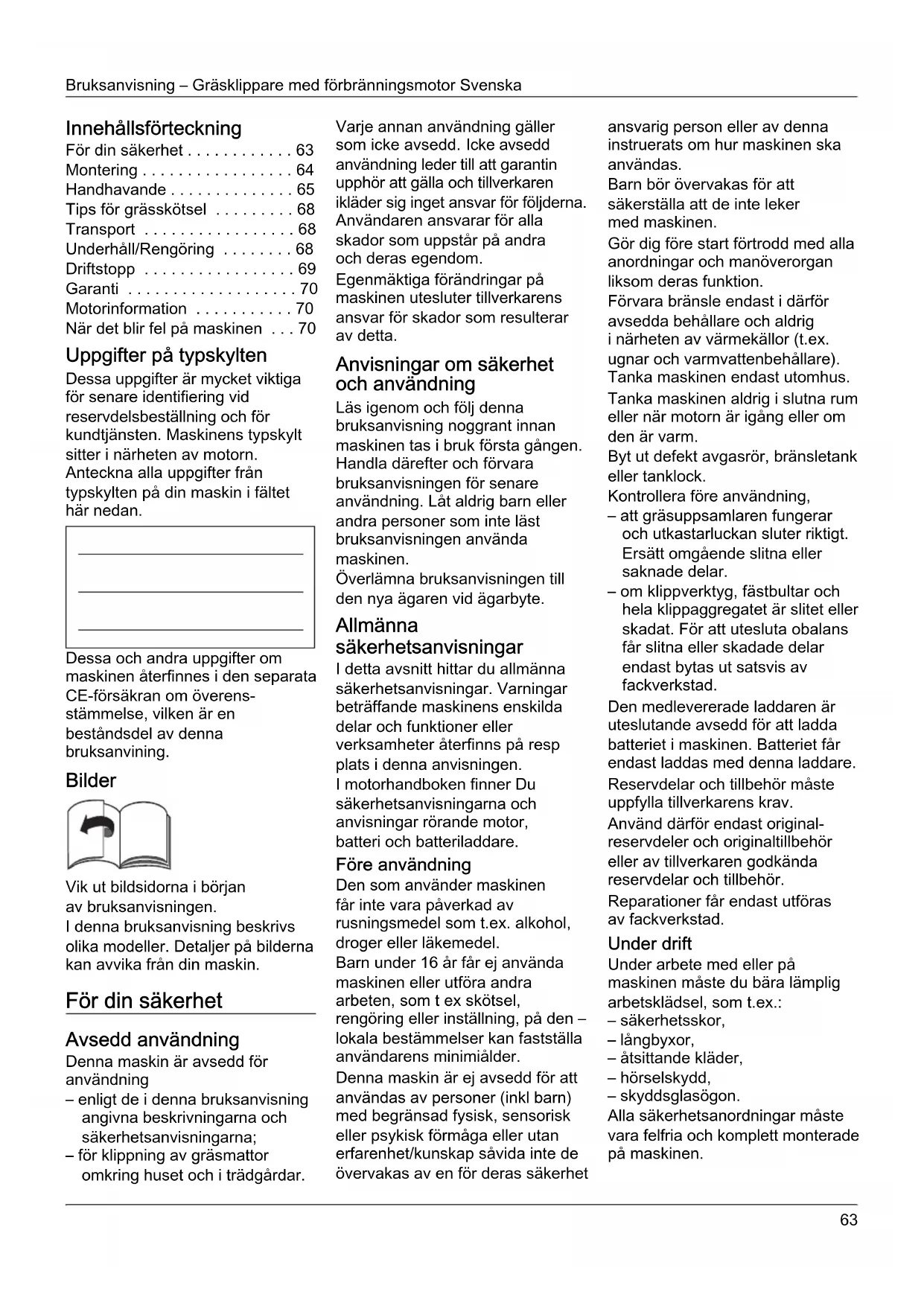

Innehållsförteckning

För din säkerhet 63

Montering 64

Handhavande 65

Tips för grässkötsel ..... 68

Transport 68

Underhåll/Rengöring ..... 68

Driftstopp 69

Garanti 70

Motorinformation ..... 70

När det blir fel på maskinen ... 70

Uppgifter på typskylten

Dessa uppgifter är mycket viktiga för senare identifiering vid reservdelsbeställning och för kundtjänsten. Maskinens typskylt sitter i närheten av motorn. Anteckna alla uppgifter från typskylten på din maskin i fältet här nedan.

Dessa och andra uppgifter om maskinen återfinnes i den separata CE-försäkran om överensstämmelse, vilken är en beståndsdel av denna bruksanvining.

Bilder

Vik ut bildsidorna i början av bruksanvisningen.

I denna bruksanvisning beskrivs olika modeller. Detaljer på bilderna kan avvika från din maskin.

För din säkerhet

Avsedd användning

Denna maskin är avsedd för användning

– enligt de i denna bruksanvisning angivna beskrivningarna och säkerhetsanvisningarna;
– för klippning av gräsmattor omkring huset och i trädgårdar.

Varje annan användning gäller som icke avsedd. Icke avsedd användning leder till att garantin upphör att gälla och tillverkaren ikläder sig inget ansvar för följderna. Användaren ansvarar för alla skador som uppstår på andra och deras egendom.

Egenmäktiga förändringar på maskinen utesluter tillverkarens ansvar för skador som resulterar av detta.

Anvisningar om säkerhet och användning

Läs igenom och följ denna bruksanvisning noggrant innan maskinen tas i bruk första gången. Handla därefter och förvara bruksanvisningen för senare användning. Låt aldrig barn eller andra personer som inte läst bruksanvisningen använda maskinen.

Överlämna bruksanvisningen till den nya ägaren vid ägarbyte.

Allmänna

säkerhetsanvisningar

I detta avsnitt hittar du allmänna säkerhetsanvisningar. Varningar beträffande maskinens enskilda delar och funktioner eller verksamheter återfinns på resp plats i denna anvisningen.

I motorhandboken finner Du säkerhetsanvisningarna och anvisningar rörande motor, batteri och batteriladdare.

Före användning

Den som använder maskinen får inte vara påverkad av rusningsmedel som t.ex. alkohol, droger eller läkemedel.

Barn under 16 år får ej använda maskinen eller utföra andra arbeten, som t ex skötsel, rengöring eller inställning, på den – lokala bestämmelser kan fastställa användarens minimiålder.

Denna maskin är ej avsedd för att användas av personer (inkl barn) med begränsad fysisk, sensorisk eller psykisk förmåga eller utan erfarenhet/kunskap såvida inte de övervakas av en för deras säkerhet ansvarig person eller av denna instruerats om hur maskinen ska användas.

Barn bör övervakas för att säkerställa att de inte leker med maskinen.

Gör dig före start förtrodd med alla anordningar och manöverorgan liksom deras funktion.

Förvara bränsle endast i därför avsedda behållare och aldrig i närheten av värmekällor (t.ex.

ugnar och varmvattenbehållare).

Tanka maskinen endast utomhus.

Tanka maskinen aldrig i slutna rum eller när motorn är igång eller om den är varm.

Byt ut defekt avgasrör, bränsletank eller tanklock.

Kontrollera före användning,

– att gräsuppsamlaren fungerar och utkastarluckan sluter riktigt. Ersätt omgående slitna eller saknade delar.

- om klippverktyg, fästbultar och hela klippaggregatet är slitet eller skadat. För att utesluta obalans får slitna eller skadade delar endast bytas ut satsvis av fackverkstad.

Den medlevererade laddaren är uteslutande avsedd för att ladda batteriet i maskinen. Batteriet får endast laddas med denna laddare.

Reservdelar och tillbehör måste uppfylla tillverkarens krav.

Använd därför endast original-reservdeler och originaltillbehör eller av tillverkaren godkända reservdelar och tillbehör.

Reparationer får endast utföras av fackverkstad.

Under drift

Under arbete med eller på maskinen måste du bära lämplig arbetsklädsel, som t.ex.:

• säkerhetsskor,
• långbyxor,
• åtsittande kläder,
• hörselskydd,
• skyddsglasögon.

Alla säkerhetsanordningar måste vara felfria och komplett monterade på maskinen.

Säkerhetsanordningar får ej förändras.

Använd maskinen endast i av tillverkaren föreskrivet och levererat tekniskt tillstånd.

Förändra aldrig motorinställningarna, som är förinställda från fabriken.

Undvik öppen eld och gnistbildning. Rökning förbjuden!

Före alla arbeten på maskinen

Som skydd mot skador måste före alla arbeten (t.ex. underhåll och inställning) och transport (t.ex. lyfta eller bära) på maskinen följande åtgärder vidtas

• stäng av motorn,
  – dra ut startnyckeln (såvida sådan finns).
  – vänta tills alla rörliga delar står helt stilla och motorn svalnat,
• dra av tändstiftskontakten på motorn för att förhindra att motorn startar oavsiktligt,
• avlägsna motorns startbatteri,
• beakta ytterligare säkerhetsanvisningarna i motorhandboken.

Efter användning

Lämna aldrig maskinen utan att stänga av motorn och dra ut startnyckeln (såvida sådan finns).

Säkerhetsanordningar

Bild 1

Använd aldrig maskinen med defekta eller ej monterade säkerhetsanordningar.

Säkerhetsbygel (1)

Säkerhetsbygeln är till för din säkerhet för att kunna stänga av motorn och klippaggregatet i nödfall.

Dess funktion får ej kringgås.

Utkastarlucka (2) eller stötskydd (3)

Utkastarluckan/stötskyddet skyddar mot skador genom klippaggregat eller utslungade fasta föremål. Maskinen får endast användas med utkastarlucka eller stötskydd.

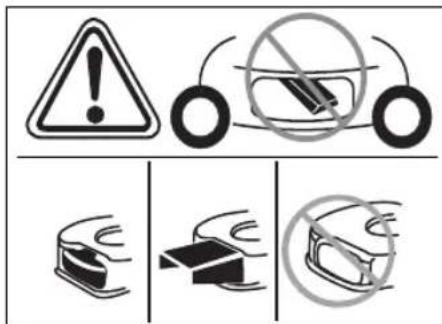

Symboler på maskinen

På maskinen finns klistermärken med olika symboler. Förklaring av symboler:

OBS! Läs igenom bruksanvisningen innan maskinen tas i bruk!

Se till att ingen uppehåller sig inom det farliga området!

Stäng av motorn och dra ut startnyckeln före alla arbeten på maskinen och innan du lämnar den.

Beakta dessutom anvisningarna i avsnittet "För din säkerhet".

Dra alltid av tändstiftskontakten innan åtgärder på klippverktygen påbörjas! Håll fingrar och fötter på avständ från klippverktygen! Koppla från maskinen och dra av tändstifts- kontakten innan rengöring och inställning påbörjas eller innan maskinen kontrolleras.

Risk för personskada – arbeta endast med monterat stötskydd.

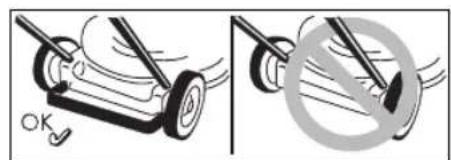

Risk för personskada – arbeta endast med monterad bakbygel.

Risk för personskada – arbeta endast med monterat utkast. Se till att symbolerna alltid är läsbara.

I denna anvisning används symboler för att påpeka faror eller viktiga anvisningar. Förklaring av symboler:

Hänvisar till de risker som är förknippade med den beskrivna verksamheten vid vilken personskada kan uppstå.

Hänvisar till de risker som är förknippade med den beskrivna verksamheten vid vilken skada på maskinen kan uppstå.

Hänvisar till viktiga informationer och användningstips.

Montering

Monteringen av maskinen visas på ett separat blad.

Förpackningsrester, förbrukade maskiner osv ska hanteras enligt lokala avfallsföreskrifter.

Handhavande

Beakta även anvisningarna i motorhandboken.

! Fara

Olyckor

- Personer – särskilt barn – eller djur får under klippning ej uppehålla sig inom maskinens arbetsområde. Risk för person-skada genom utslungade stenar eller andra föremål.

Fall

– Kör inte maskinen fortare än att du själv hinner gå med den.

- Var särskilt försiktig när du klipper baklänges eller drar maskinen mot dig.

– Vid klippning på branta sluttningar kan maskinen välta og du kan ta skada. Klipp alltid på tvären på sluttningar och aldrig uppåt/nedåt. Klipp ej på sluttningar med mer än 20% lutning.

- Var särskilt försiktig vid riktningsändring och se till att du alltid står stadigt.

– Vid klippning i gränsområden uppstår risk för skador. Klippning i närheten av kanter, häckar eller på branta sluttningar är farligt. laktta alltid föreskrivet säkerhetsavständ.

– Vid klippning av fuktigt gräs kan maskinen halka på grund av minskat grepp och du kan ramla. Klipp därför endast när gräset är torrt.

- Använd maskinen endast i dagsljus eller god belysning.

Personskador

– Säkerhetsavståndet till det roterande verktyget, som är definierat av styrstången, måste alltid beaktas.

- Under drift är användarens arbetsområde bakom styrstången.

– Håll händer och fötter på avständ från roterande delar.

- Använd ej maskinen vid dåligt väder som t.ex. vid risk för regn eller åska.

- Stäng av motorn och vänta tills klippverktyget står stilla:

- innan du lutar maskinen,

- innan du transporterar den över andra ytor än gräs.

- Stäng av motorn och dra ut startnyckeln (såvida sådan finns) för att förhindra oavsiktlig start, avlägsna motorns startbatteri, låt motorn svalna och dra av tändstiftskontakten,

– innan du avlägsnar tilltäppningar och blockeringar från utkastet,

– före kontroll, rengöring och inställning av gräsklipparen eller arbeten på den,

– när ett främmande föremål träffats. Kontrollera om skada uppstått och uppsök fackverkstad vid behov;

– kontrollera omgående maskinen om den börjar vibrera ovanligt starkt. Kontrollera genast maskinen.

– Lyft eller bär aldrig maskinen när motorn är igång.

– Kontrollera ytan som ska klippas och avlägsna alla föremål som kan gripas och slungas ut.

- Om klippverktyget träffar ett föremål (t.ex. en sten) eller om maskinen plötsligt börjar vibrera på ett ovanligt sätt: Stäng genast av motorn. Låt en fackverkstad undersöka maskinen avseende skador innan driften återupptas.

- Stå aldrig framför gräsutkastaröppningar vid gräsklippare med skäran.

Maskiner med gräsuppsamlare:

– Vid avtagning av gräsupp-samlaren kan användaren eller andra skadas av utslungat material. Töm därför aldrig gräsuppsamlaren när motorn är igång. Slå från maskinen.

Risk för kvävning genom kolmonoxid

Låt förbränningsmotorn endast vara igång utomhus.

Explosions- och brandfara

– Bensinånga är explosiv och bensin mycket lättantändlig.

– Fyll på bränsle innan motorn startas. Håll tanken stängd närmotorn är igång eller fortfarande varm.

– Fyll endast på bränsle när motorn är avstängd och har svalnat. Undvik öppen eld och gnistbildning. Rökning förbjuden! Tanka maskinen endast utomhus.

- Starta inte motorn om bränsle spillts ut. Avlägsna maskinen från den kontaminerade ytan och vänta tills bränsleångor avdunstat.

- För att förebygga brand ska följande delar hållas fria från gräs och olja:

- motor

- avgasrör

- batterier

- bensintank.

Risk för att snubbla

- Kör inte maskinen fortare än att du själv hinner gå med den.

OBS!

Undvik maskinskada

- Stenar, grenar eller liknande föremål kan skada maskinen eller dess funktion. Avlägsna därför först sådana föremål från den yta som ska klippas.

– Använd maskinen endast i felfritt tillstånd. Okulärbesiktiga maskinen före varje användning. Kontrollera särskilt att säkerhetsanordningar, manöverorgan och skruvförbindelser är felfria och sitter ordentligt. Byt ut defekta delar innan maskinen används.

– Använd aldrig ett batteri som är deformerat, defekt eller som fallit ner.

– Batteriet och laddaren får ej utsättas för regn eller fuktighet.

i Tillåtna arbetstider

Beakta nationala/kommunala föreskrifter för användningstider (fråga behörig myndighet vid behov).

i Positionsangivelser

Vid positionsangivelser på maskinen (t.ex. vänster, höger) utgår vi alltid från styrstången sett i maskinens arbetsriktning.

Innan maskinen tas i bruk första gången

■ Fyll därför på motorolja innan den tas i bruk första gången, se motorhandboken.

Batteriladdning

(maskiner med elektrisk startanordning)

Följ alla anvisningar och informationer rörande batteri och laddare i motorhandboken.

Risk för frätning/förgiftning

I extrema fall måste man räkna med att vätska eller gas träder ut.

Risk för elektriska stötar

Kontrollera laddaren avseende yttre skador före varje användning. Använd aldrig en defekt laddare eller en som fallit ner.

OBS!

• Kontrollera att elnätets spänning och frekvens motsvarar data på laddarens typskylt (220–230 V och 50 Hz).
• Skydda batteri och laddare mot fuktighet, regn, snö och frost.
  – Ladda batteriet endast i välventilerade och torra rum.
  – Dra ut laddarens nätkontakt när batteriet tagits ut.
• Stick aldrig in föremål i batteriets kontakter.
  – Dra alltid ut laddarens nätkontakt före alla åtgärder på laddaren.
  – Batteriet och laddaren får ej öppnas. Låt alla åtgärder på batteriet och laddaren utföras av en fackverkstad.

Bild 2

■ Ladda batteriet minst 1 timme innan maskinen tas i bruk första gången. Använd endast den medlevererade laddaren.

Hänvisning

I motorhandboken finner Du utförlig information om laddning och laddningsindikering.

Skrotningsanvisning för laddaren

Föreskrifterna för hantering av elavfall gäller för laddaren. Beakta även gällande lokala föreskrifter.

Inställningar före varje användning

Risk för personskada

Före alla arbeten på maskinen

• stänga av motorn,
• dra ut startnyckeln (såvida sådan finns),
  – vänta tills alla rörliga delar står stilla; motorn måste ha svalnat,
  – dra av tändstiftskontakten på motorn för att förhindra att motorn startar oavsiktligt,
  – Avlägsna motorns startbatteri,

Montering av gräsuppsamlaren (endast vid maskiner med gräsuppsamlare)

Bild 11

■ Lyft upp utkastarluckan och häng fast gräsuppsamlaren.

Klipphöjdsinställning

OBS!

Ställ på ojämn mark in klipphöjden så, att skärkniven aldrig kommer i kontakt med jorden.

Bild 3

Ställ in önskad klipphöjd.

Inställningsmöjlighet (beroende på modell) från ca 3 cm till max 9 cm.

Hänvisning

Ställ in alla hjul på samma höjd hos maskiner med separat hjulinställning.

Modell A

■ Montera hjulen i önskat läge.
Modell B
■ Dra i lasken och låt den snäppa fast i önskat läge.

Modell C

■ För spaken för central höjdinställing framåt eller bakåt och låt den snäppa fast i önskat läge.

Låsning av framhjulen

(endast hos maskiner med låsbara framhjul)

Bild 4

Låsa hjulen för körning rakt fram – rikta in hjulen framåt och för in bygeln i det stora hålet.

Fritt rörliga hjul – för in bygeln i det lilla hålet.

Tankning och

oljeståndskontroll

■ Tanka oblyad bensin (se motorhandboken).
■ Fyll bränsletanken upp till max 2 cm under påfyllningsrörets undre kant.
■ Stäng bränsletanken ordentligt.
■ Kontrollera oljeståndet och fyll på vid behov (se motorhandboken).

Rengör batterifacket vid motorn

■ Avlägsna främmande föremål och smuts på batterifacket med lapp och borste.

Starta motorn

Bild 5

Fara

För att förhindra skador,

– starta inte motorn när du står framför utkastet:
– håll händer och fötter på avständ från klippaggregatet;
– håll alltid händer, fötter och andra kroppsdelar på avständ från roterande delar och håll dig alltid på avständ från utkastet; Håll alltid avständ till utkastet.

Koppla från alla klippverktyg och drivanordningar innan motorn startas.

Luta inte maskinen vid start. Ställ maskinen på en jämn yta med så kort eller så lite gräs som möjligt.

Motoranvisningar

• Beakta informationerna i motorhandboken.
  – Vissa modeller har ingen gasspak, varvtalet ställs in automatiskt. Motorn går alltid med optimalt varvtal.

■ För in batteriet i batterifacket vid motorn tills det snäpper fast – bild 5A.
■ Öppna bensinkranen (såvida sådan finns).
■ Ställ gasspaken såvida sådan finns) på /max – bild 5B.
■ Stå bakom maskinen – tryck säkerhetsbygeln och håll den tryckt – bild 5C.
■ Vrid startnyckeln på styr-handtaget tills motorn startar (startförsök max 5 sekunder, vänta minst 1 minut före nästa startförsök) – bild 5C.

När motorn har startat:

■ Ställ gasspaken (såvida sådan finns) mellan /max och / min när motorn startat, för att varmköra den.

■ Ställ vid klippning gasspaken (såvida sådan finns) på full gas.

i Hänvisning

Se motorhandboken för vidare tips rörande motorn.

Stanna motorn

Bild 7

■ Ställ gasspaken (såvida sådan finns) på läge min.

■ Släpp säkerhetsbygeln. Motorn och klippverktyget stannar efter kort tid.

Arbete med maskinen

Till-/frånkoppling av hjuldrift (endast hos maskiner med hjuldrift) Bild 6A, B, C

Tillkoppling

■ Dra i spaken/bygeln och håll den fast.

Frånkoppling

■ Släpp spaken/bygeln.

i Tips för maskiner som motsvarar bild 6C

För till-/och frånkoppling kan både den vänstra och den högra spaken resp även båda spakarna tillsammans användas.

i Hänvisning

Beroende på konstruktionen kan det när maskinen dras bakåt hända att bakhjulens motständ höjs.

Därvid handlar det inte om ett maskinfel, utan det beror på tekniska egenskaper.

Åtgärd (beroende på modell): Kör maskinen till att börja med något framåt utan åtdragen drivbygel och dra den därefter bakåt.

Ändring av hjuldriftens hastighet

(beroende på utförande)

OBS! Undvik maskinskada

Ställ endast in när motorn är igång. Bild 6D, E

■ Välj mellan olika hastighetslägen (1/min/ och 4/max/) med den lilla spaken.

Bild 6F, G

■ Välj mellan olika hastighetslägen (1/min/ och 4/max/) med den lilla spaken.

i Hänvisning

Av teknika skäl kan det hända att det är svårt att ändra hastigheten när maskinen står stilla.

Åtgärd: Dra åt drivbygeln och välj hastighetsläge.

Avtagning och tömning av gräsuppsamlaren

(hos maskiner med gräsuppsamlare) Bild 11

När avklippt material blir liggande kvar på marken eller fyllnings-indikatorn (tillval, bild 12) visar att korgen är full:

■ Släpp säkerhetsbygeln och vänta tills motorn står stilla.
■ Lyft upp utkastarluckan och ta av gräsuppsamlaren.
■ Töm gräsuppsamlaren.

Klippning utan gräsuppsamlaren

Om du tar av gräsuppsamlaren fälls utkastarluckan ner. Vid klippning utan gräsuppsamlare kastas det klippta gräset ut direkt nedåt.

Omsällning till bioklipp (hos maskiner med bioklipptillbehör)

Maskiner med bakutkast: Bild 8A

■ Lyft upp utkastarluckan.
■ Ta av gräsuppsamlaren.
■ Sätt i bioklippkilen (beroende på modell).
■ Släpp ner utkastarluckan.

i Hänvisning

Modeller med inbyggd bioklippfunktion behöver ingen separat bioklippkil – denna funktion övertas av en speciell konstruerad baklucka (bild 8B).

Maskiner med sidutkast: Bild 9

■ Montera stötskydd/bioklippklaff i stället för sidutkastet (bild 9A) eller

■ Demontera sidutkastet – stötskyddet/bioklippklaffen stängs automatiskt (bild 9B).

Omställning av maskinerna till sidutkast (beroende på utförande)

■ Såvida sådan finns: Ta av gräsuppsamlaren och sänk den bakre utkastarluckan.
■ Lyft upp stötskydd/bioklippklaff och montera sidutkastet (bild 9C).

När arbetet är färdigt

■ dra ut startnyckeln (såvida sådan finns).
■ Vänta tills alla rörliga delar står helt stilla och motorn svalnat.
■ Stäng bensinkranen (såvida sådan finns – se motorhandboken).
■ Dra av tändstiftskontakten på motorn.
■ Töm gräsuppsamlaren.
■ Avlägsna motorns startbatteri – Bild 16.

■ Ladda batteriet vid behov. Bild 17
Tryck på knappen (1) på batteriet för att kontrollera laddningskapaciteten. Lysdioderna (2) visar den aktuella laddningskapaciteten.
Ladda omgående batteriet om en lysdiod blinkar.

i Hänvisning

Ställ endast in maskinen i slutna rum när motorn svalnat.

Tips för grässkötsel

Här är några tips hur gräsmattan ska skötas för att den ska frodas och växa jämnt.

Klippning

En gräsmatta består av olika grässorter. Om den klipps ofta, växer mest grässorter med starka rötter som bildar en tät gräsmatta. Om den klipps sällan, utvecklas mest långa grässorter och vilda örter (som t.ex. klöver och tusensköna).

Gräsmattans normalhöjd är ca 4–5 cm. Endast ^1/3 av den totala höjden bör klippas av, alltså klipp till normal höjd vid 7–8 cm.

Klipp den helst inte kortare än 4 cm, eftersom den då kan ta skada vid torka.

Klipp högvuxet gräs (t.ex. efter semestern) stegvis ner till normalhöjd.

Klipp alltid i något överlappande banor.

Bioklippning (med tillbehör)

Gräset klipps i små bitar (ca 1 cm) och får ligga kvar på gräsmattan. vilket ger gräsmattan många näringsämnen.

För optimalt resultat måste gräsmattan alltid klippas kort, se även punkt "Klippning".

Beakta följande anvisningar vid bioklippning:

• Klipp ej vått gräs.
• Klipp aldrig av mer än max 2 cm av den sammanlagda gräslängden.
• Kör långsamt.

- Kör med max motorvarvtal. - Rengör klippaggregatet regelbundet.

Transport

Korta sträckor för hand

! Fara

Föremål kan gripas av det roterande klippaggregatet och förorsaka skador när de slungas ut. Stäng av motorn innan maskinen transporteras över andra ytor än gräs.

Med ett fordon

! Fara

Stäng av motorn och låt den svalna före varje transport. Dra av tändstiftskontakten.

Transportera aldrig maskinen i lutande läge.

Se vid transport på eller i ett fordon till att maskinen inte kan rutscha.

Maskinen får endast transporteras med tom bränsletank. Tanklocket måste vara ordentligt stängt.

Maskiner med hopfällbar styrstång: Bild 10

■ Spara plats genom att fälla ihop styrstången.

Underhåll/Rengöring

! Fara

Som skydd mot skador måste före alla arbeten på maskinen följande åtgärder vidtas

• stäng av motorn,
• dra ut startnyckeln (såvida sådan finns),

– vänta tills alla rörliga delar står helt stilla och motorn svalnat,

- dra av tändstiftskontakten på motorn för att förhindra att motorn startar oavsiktligt,

– Avlägsna motorns startbatteri,

- beakta ytterligare säkerhetsanvisningarna i motorhandboken.

! Fara

Som skydd mot skador av klipp-aggregatet ska alla åtgärder som byte eller slipning av kniven endast utföras av fackverkstad (special-verktyg nödvändiga).

Knivbultens åtdragningsmoment:

- 51–68 Nm (gräsklippare med stålkåpa)

- 36–44 Nm (gräsklippare med plastkåpa)

OBS!

För att motorn inte ska ta skada av bränsle eller olja ska maskinen alltid lutas så, att tändstiftet är riktat uppåt.

Underhåll

OBS!

Beakta undehållsföreskrifterna i motorhandboken. Låt en fackverkstad se över och underhålla maskinen efter varje säsong.

Låt endast en fackverkstad utföra eventuella reparationer.

OBS!

Motorolja är miljöfarlig.

Vid byte av motoroljan lämna in förbrukad olja till en insamlingsställe för spilloja eller en avfallshanteringsföretag.

Batterier är miljöfarliga.

Förbrukade batterier får ej kastas i hushållssoporna. Lämna in förbrukade batterier till din försäljare eller en avfall-hanteringsföretag. Demontera batteriet innan maskinen skrotas.

i Hänvisning

Beakta kontroll- och underhålls-intervallen i motorhandboken.

Beroende på modell är maskinen utrustad med en elektronisk underhållsindikering (bild 13).

Beakta dessa underhålls-indikeringar förutom de skriftliga underhållsanvisningarna.

Handhavande liksom vidare information framgår av underhålls-indikeringens bifogade separata bruksanvisning.

Före varje drift

■ Kontrollera oljenivån, fyll på vid behov.
■ Kontrollera att skruvförbanden är riktigt åtdragna, dra åt vid behov.
■ Kontrollera säkerhetsanordningarna.
- Avlägsna främmande föremål och smuts på batterifacket vid motorn med lapp och borste.

Kontroll av kopplingsingreppspunkt:

(endast hos maskiner med hjuldrift)

– När motorn är igång och hjuldriften frånkopplad får maskinen ej röra sig framåt.

– När motorn är igång och hjuldriften tillkopplad ska maskinen röra sig framåt.

Bild 15

■ Ställ vid behov in ingreppspunkten med ställskruven/ställmuttern på hjuldriftspaken (beroende på utförandet på konsolens undersida) eller bowdenvajern.

i Hänvisning

Hos vissa modeller är inställning ej möjlig.

Efter de första

2–5 drifttimmarna

■ Byt olja, se motorhandboken.

Efter varje klippning eller vid behov

■ Ladda batteriet.

En gång per säsong

■ Byt olja, se motorhandboken.
■ Smörj alla ledpunkter och -vridfjädern på utkastarluckan.
■ Låt en fackverkstad se över och underhålla maskinen efter varje säsong.
- Låt en fackverkstad kontrollera batteri och laddare regelbundet (minst en gång om året).

Rengöring

OBS!

Rengör maskinen efter varje användning. Användning av en icke rengjord maskin kan leda till material- och funktionsskador. Använd ej högtryckstvätt för rengöring.

Rengöring av gräsuppsamlaren (endast vid maskiner med gräs-uppsamlare)

Rengöring är lättast direkt efter klippning.

■ Ta av gräsuppsamlaren och töm den.
- Gräsuppsamlaren kan rengöras med en kraftig vattenstråle (trädgårdsslang).
■ Låt den torka ordentligt innan du använder den nästa gång.

Rengöring av gräsklipparen

! Fara

När du arbetar med skäraggregatet är det lätt hänt att du skadar dig. Använd därför alltid skyddshandskar.

OBS!

För att motorn inte ska ta skada av bränsle eller olja ska maskinen alltid lutas så, att tändstiftet är riktat uppåt.

Spruta inte av maskinen med vatten, eftersom det kan skada de elektriska delarna.

Skydda batteri och laddare mot fuktighet.

Rengör helst maskinen direkt efter klippning.

Rengör batterifacket vid motorn

■ Avlägsna främmande föremål och smuts på batterifacket vid motorn med lapp och borste.

Maskinen utan tvättsystem för klippdäcket:

■ Rengör området runt knivarna och utkastarluckan med en liten borste eller en trasa.
■ Ställ maskinen på hjulen och avlägsna alla gräs- och smutsrester.

Maskiner med tvättsystem för klippdäcket:

Bild 14

Gräsklippare med tvättsystem för klippdäcket är utrustade med en vattenanslutning. Därmed kan gräsrester spolas av från klipp-däckets undersida och avlagringar av korroderande kemikalier förhindras. Gå tillväga på följande sätt när du klippt färdigt:

■ Ställ maskinen på en plan stenfri yta.

i Hänvisning

Utkastarschaktet får inte vara riktat mot hus, garage eller liknande.

■ Montera en gängse slangadapter (tillval i leveransen) på en vattenslang och anslut den till anslutningen på klippdäcket.
■ Öppna vattenkranen.
■ Starta motorn och låt den gå några minuter.
■ Stanna motorn och lossa vattenslangen på maskinen.

Efter rengöring:

■ Starta motorn och låt den gå några minuter för att torka klippdäckets undersida.
■ Stanna motorn.

Driftstopp

! Fara

Explosions- och brandfara.

Med bränsle (bensin) i tanken får maskinen ej förvaras i rum där bensinånga kan komma i kontakt med öppen eld eller gnistor.

OBS!

Undvik maskinskada.

• Förvara maskinen (med avsvalnad motor) endast i rena och torra rum.
• Skydda i varje fall maskinen mot rost vid längre förvaring (t.ex. under vintern).
• Förvara batteri och laddare på en sval och torr plats.
• Skydda batteri och laddare mot fuktighet, regn, snö och frost.

Åtgärder efter en säsong eller om maskinen inte ska användas på minst en månad:

■ Tappa av bränslet i ett lämpligt kärl och lägg ned motorn enligt beskrivning i motorhandboken.

OBS!

Tappa av bränslet endast utomhus.

■ Rengör maskinen och gräsupp-samlaren.
■ Torka av alla metalldelar med en inoljad lapp eller spreja dem med sprayolja för att skydda metalldelarna mot rost.
■ Batteriladdning.

Garanti

I varje land gäller vår eller importörens garantivillkor. Störningar på maskinen åtgärdar vi kostnadsfritt inom ramen för garantin, såvida orsaken är material- eller tillverkningsfel. Kontakta vid garantifall handlaren eller närmaste representant.

Motorinformation

Motortillverkaren är ansvarig för alla eventuella motorproblem när det gäller effekt, effektmätning, tekniska data, garanti och service. Närmare information återfinns i den separata motorhandboken som levereras av motortillverkaren.

När det blir fel på maskinen

Driftstörningar hos gräsklipparen har ofta enkla orsaker, som du bör känna till och delvis kan åtgärda själv. Kontakta en fackhandlaren om du är tveksam.

Problem Orsak Åtgärd

Motorn startar inte. Gasspaken står fel. Ställ gasspaken på läge eller CHOKE (vid kall motor).

Problem Orsak Åtgärd

Gräset ligger kvar eller gräsuppsamlaren blir inte full.	Gräset för vått. Låt gräsmattan torka.
	Utkast tilltäppt. Stäng av motorn,avlägsna tilltäppningen.
	Kniven slö. Låt en fackverkstad byta eller slipakniven.
	Otilräcklig motoreffekt. Klipp oftare, ställ in större klipphöjd.
	Gräsuppsamlaren är full. Stäng av motorn och tömgräsuppsamlaren.
	Gräsuppsamlaren är smutsig. Stäng av motorn och rengörluftöppningarna i gräsuppsamlaren.
Hjuldriften fungera inte. Kilremmen har gått av eller växel defekt.		Låt en fackverkstad byta ut de defekta delarna.
		Vajer/bowdenvajer har brustit. Låt en fackverkstad byta ut de defekta delarna.

Indholdsfortegnelse

For Deres egen sikkerheds skyld .... 72

Montering 74

Betjening 74

Optank aldrig maskinen, när motoren er i gang eller när den er varm.

(kun på maskiner med fastläselige forhjul)

Billede 4

Tips for pleie av gressplenen . . 86

Transport 86

Fyll kun på drivstoff ute i det fri. Ikke fyll på drivstoff i lukkede rom, när motoren går eller när den er varm.

Monteringen av maskinen blir framstilt på et separat ark med bilder.

i Henvisninger om avskaffing Rester av emballasjen, gamle maskiner osv. må kvittes med på forskriftsmessig måte i henhold til de lokale forskriftene.

Betjening

Opplading av akku (Maskiner med elektrostart)

i Henvisninger om skroting av ladeapparatet

Låsing av framhjulene

(kun maskiner med låsbare framhjul)

Bilde 4

■ Kontroller oljenivået, om nødvendig må det fylles på (se motorhändboken).

Inn-/utkopling av hjuldriften (kun ved maskiner med hjuldrift) Bilde 6A, B, C

Tips for pleie av gressplenen

Dreiemoment for skruing av knivskruen:

- 51–68 Nm (gressklipper med stålkasse)

- 36–44 Nm (gressklipper med plast kasse)

OBS

Materialskader på maskinen.

Et vältida vigastusi,
