INSTRUKCJA OBSŁUGI 12AYPV7E650 Wolf Garten

• Spis treści Dla własnego bezpieczeństwa p. 129
• Montaż urządzenia p. 131
• Obsługa p. 131
• Wskazówki dotyczące pielęgnacji trawy p. 135
• Transport urządzenia p. 135
• Przegląd i konserwacja/ czyszczenie p. 135
• Przechowywanie p. 137
• Gwarancja p. 138
• Informacja o silniku p. 137
• Rozpoznawanie i usuwanie usterek Dane na tabliczce znamionowej Dane te są bardzo ważne dla późniejszej identyfikacji urządzenia przy zamawianiu części zamien- nych i dla serwisu. Tabliczka znamionowa umieszczona jest w pobliżu silnika. Proszę wpisać wszystkie dane znajdujące się na tabliczce znamionowej do poniższej ramki. Wszystkie dane i szersze informacje dotyczące urządzenia znajdą Państwo w oddzielnej deklaracji zgodności, która stanowi część niniejszej instrukcji obsługi. Ilustracje graficzne Proszę rozłożyć strony z ilustracjami umieszczonymi na początku instrukcji obsługi. W niniejszej instrukcji obsługi opisane są różne modele. Ilustracje graficzne mogą różnić się szczegółami od nabytego urządzenia. Dla własnego bezpieczeństwa Prawidłowe użycie urządzenia Urządzenie przeznaczone jest wyłącznie do – zastosowania zgodnie z opisem i wskazówkami bezpieczeństwa podanymi w tej instrukcji obsługi; – koszenia trawy w ogrodzie przydomowym lub w ogródku działkowym. Każde inne zastosowanie urządzenia jest niezgodne z przeznaczeniem. Użycie w sposób niezgodny z przeznaczeniem powoduje utratę gwarancji i uchylenie wszelkiego obowiązku odpowiedzialności ze strony producenta. Użytkownik odpowiada za wszystkie szkody wyrządzone osobom trzecim lub ich mieniu. Samowolne zmiany przeprowad- zone przy urządzeniu wykluczają wszelką odpowiedzialność producenta za szkody wynikłe z tych zmian. Przestrzegać wskazówek bezpieczeństwa i obsługi Przed użyciem urządzenia proszę, jako użytkownik, uważnie przeczytać niniejszą instrukcję obsługi. Proszę stosować się do przepisów i wskazówek zawartych w tej instrukcji i przechowywać ją do dalszego zastosowania. Nie zezwalać na obsługę urządzenia dzieciom, ani osobom, które nie zapoznały się z niniejszą instrukcją obsługi. W przypadku zmiany właściciela przekazać instrukcję wraz z urządzeniem. Ogólne wskazówki bezpieczeństwa W tym rozdziale podane są ogólne wskazówki bezpieczeństwa. Ostrzeżenia dotyczące pojedync- zych części, funkcji lub czynności zamieszczone są w odpowiednim miejscu tej instrukcji. Wskazówki bezpieczeństwa oraz instrukcje dotyczące silnika, akumulatora i prostownika do ładowania akumulatorów znajdują się w instrukcji użytkowania i obsługi silnika, która należy do zakresu dostawy. Przed rozpoczęciem pracy Osoby użytkujące to urządzenie nie mogą znajdować się pod wpływem środków odurzających, jak np. alkohol, narkotyki lub lekarstwa. Osobom poniżej 16 roku życia zabrania się obsługi tego urządzenia, jak również innych prac przy urządzeniu, jak np. przegląd i konserwacja, czyszczenie, nastawianie – obowiązujące przepisy terenowe mogą określać dolną granicę wieku użytkownika. Niniejsze urządzenie nie nadaje się do obsługi przez osoby (również dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych, albo niedostatecznym doświadczeniu i/ lub niedostatecznej wiedzy, chyba że bedą one nadzorowane przez osoby trzecie odpowiedzialne za ich bezpieczeństwo i będą pouczone w obsłudze tego urządzenia. Dzieci powinny znajdować się pod ciągłym nadzorem, aby zapewnić, że nie będą używać urządzenia do zabawy. Przed rozpoczęciem pracy należy zapoznać się zarówno z wyposa- żeniem i elementami obsługi, jak również z ich funkcjami. Paliwo przechowywać tylko w odpowiednich pojemnikach, które dopuszczone są do takiego zastosowania i nie składować w pobliżu źródeł ciepła (np. piece, podgrzewacze wody). Paliwo tankować tylko na wolnym powietrzu. Nie tankować paliwa przy włączonym silniku ani wtedy, gdy silnik jest gorący.Polski Instrukcja obsługi kosiarka do trawy z silnikiem spalinowym Natychmiast wymienić uszkodzony wydech, zbiornik paliwa lub pokrywę zbiornika paliwa.Przed użyciem sprawdzić, czy,– kosz na trawę działa prawidłowo, a klapa wyrzutowa prawidłowo się zamyka. Niezwłocznie wymienić/zastąpić zepsute, zużyte lub brakujące części.– narzędzia tnące, śruby mocujące i cały zespół tnący nie są zużyte lub uszkodzone. Proszę zlecić wymianę całych kompletów zużytych lub zepsutych części w autoryzowanym punkcie serwisowym, aby wykluczyć brak wyważenia.Prostownik należący do zakresu dostawy przeznaczony jest wyłącznie do ładowania akumula-tora zastosowanego w urządzeníu. Akumulator zastosowany w urządzeníu można ładować tylko za pomocą tego prostownika.Części zamienne i wyposażenie muszą spełniać warunki podane przez producenta urządzenia. Dlatego proszę stosować tylko oryginalne części zamienne i oryginalne wyposażenie, albo części zamienne i wyposażenie, które dopuszczone są przez producenta urządzenia do takiego zastosowania.Wszelkie naprawy urządzenia proszę zlecić do wykonania tylko w autoryzowanym punkcie serwisowym. Podczas pracy urządzeniem Podczas pracy urządzeniem lub przy urządzeniu należy stosować odpowiednią odzież roboczą, jak np.: – bezpieczne obuwie robocze,– długie spodnie,– wąską, przylegającą odzież,– osobiste środki ochrony słuchu,– okulary ochronne.Wszystkie elementy wyposażenia bezpieczeństwa muszą być zawsze kompletnie zamontowane na urządzeniu i nie mogą być uszkodzone.Nie wolno dokonywać żadnych zmian w wyposażeniu bezpieczeństwa.Urządzenie używać tylko w takim stanie technicznym w jakim zostało dostarczone i wyznaczone przez producenta.Nigdy nie zmieniać wstępnych ustawień fabrycznych silnika.Unikać otwartego ognia, iskrzenia i nie palić. Przed pracą przy urządzeniu W celu ochrony przed zranieniem, przed przystąpieniem do jakich-kolwiek prac przy urządzeniu (np. przegląd, konserwacja, nastawianie) i przed transportem urządzenia (np. podnoszenie lub przenoszenie) należy– wyłączyć silnik,– wyciągnąć kluczyk ze stacyjki (o ile jest),– odczekać, aż wszystkie ruchome części całkowicie się zatrzymają, a silnik się ochłodzi,– wyjąć wtyczkę świec zapłono-wych przy silniku, aby uniemoż-liwić przypadkowe włączenie silnika,– wyjąć z silnika akumulator startowy,– przestrzegać dodatkowych wskazówek bezpieczeństwa podanych w instrukcji obsługi silnika. Po zakończeniu pracy urządzeniem Nie opuszczać urządzenia bez wyłączenia silnika i – o ile jest – wyciągnąć kluczyk ze stacyjki. Wyposażenie zabezpieczające Rysunek 1 Niebezpieczeństwo Nie wolno nigdy używać urządzenia, jeżeli wyposażenie bezpieczeństwa jest uszkodzone lub nie jest zamontowane. Uchwyt bezpieczeństwa (1) Uchwyt bezpieczeństwa służy do natychmiastowego zatrzymania silnika i zespołu tnącego w przypadku wystąpienia zagrożenia. Nie wolno przeprowadzać prób obejścia działania dźwigni bezpieczeństwa. Klapa otworu wyrzutowego (2) lub osłona odbojowa (3) Klapa otworu wyrzutowego/osłona odbojowa chroni użytkownika przed zranieniem przez zespół tnący, albo wyrzucone twarde części lub przedmioty. Urządzenie wolno eksploatować tylko z klapą otworu wyrzutowego lub osłoną odbojową Symbole na urządzeniu Na urządzeniu znajdują się naklejki z różnymi symbolami. Poniżej podane są znaczenia tych symboli:Uwaga! Przed uruchomieniem przyczytać instrukcję obsługi!Usunąć z obszaru zagrożenia osoby trzecie!Przed przystąpieniem do jakichkolwiek czynności przy urządzeniu i przed jego opuszczeniem wyłączyć silnik i wyciągnąć kluczyk ze stacyjki.Przestrzegać dodatkowych wskazówek z rozdziału „Dla własnego bezpieczeństwa“. p. 138

!Instrukcja obsługi kosiarka do trawy z silnikiem spalinowym Polski

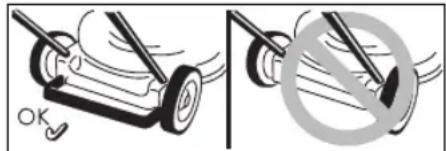

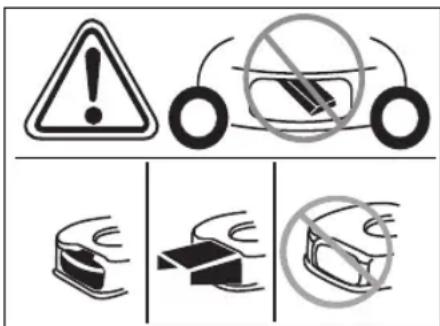

Przed przystąpieniem do jakichkolwiek prac przy narzędziach tnących należy wyjąć wtyczkę świec zapłonowych! Nie zbliżać palców i stóp do narzędzi tnących! Przed przystąpieniem do nastawiania lub czyszczenia urządzenia, albo do sprawdzania należy wyłączyć urządzenie i wyjąć wtyczkę świec zapłonowych. Niebezpieczeństwo zranienia – pracować tylko z zamontowaną osłoną odbojową. Niebezpieczeństwo zranienia – pracować tylko z zamontowanym tylnym kabłąkiem ochronnym. Niebezpieczeństwo zranienia – pracować tylko z zamontowanym zespołem wyrzutowym. Powyższe symbole umieszczone na urządzeniu należy utrzymywać w takim stanie, aby były zawsze czytelne. Symbole użyte w instrukcji obsługi W tej instrukcji obsługi zastoso- wano symbole do oznaczenia występujących niebezpieczeństw lub zaznaczenia ważnych wskazówek. Oto znaczenie tych symboli: Niebezpieczeństwo Zwraca uwagę na niebez- pieczeństwo związane z opisy- waną czynnością i zagrażające osobom. Uwaga Zwraca uwagę na niebez- pieczeństwo związane z opisy- waną czynnością i zagrażające uszkodzeniem urządzenia. Wskazówka Oznacza ważne informacje i wskazówki dotyczące użytkowania urządzenia. Montaż urządzenia Montaż urządzenia przedstawiony jest w formie rysunków na oddzielnym arkuszu. Zasady utylizacji Występujące resztki opakowań, stare urządzenie itp. utylizować zgodnie z lokalnie obowiązującymi przepisami. Obsługa Proszę przestrzegać również wskazówek podanych w instrukcji obsługi silnika. Niebezpieczeństwo Wypadek – Osobom, dzieciom lub zwier- zętom nie wolno przebywać w pobliżu urządzenia podczas koszenia. Niebezpieczeństwo zranienia wyrzuconymi kamieniami lub innymi przedmiotami. Upadek – Urządzenie prowadzić tylko z prędkością chodzenia. – Zachować szczególną ostrożność podczas koszenia do tyłu i ciągnięcia urządzenia do siebie. – Przy koszeniu na stromych zboczach urządzenie może się przewrócić i zranić użytkownika. Urządzenie prowadzić tylko w poprzek zbocza, nigdy pod górę, ani z góry na dół. Tym urządzeniem nie kosić trawy na zboczach o nachyleniu większym niż 20%. – Zachować szczególną ostrożność przy zmianie kierunku i zawsze zwracać uwagę na pewną postawę podczas pracy. – Podczas koszenia w obszarach granicznych grozi niebez- pieczeństwo zranienia. Koszenie przy krawężnikach, krzakach i na stromych zboczach jest niebezpieczne. Zachować odstęp bezpieczeństwa. – Przy koszeniu mokrej trawy przyczepność do podłoża jest mniejsza, dlatego urządzenie może wpaść w poślizg i przewrócić użytkownika. Urządzenie stosować tylko wtedy, jeżeli trawa jest sucha. – Pracować tylko przy świetle dziennym lub bardzo dobrym oświetleniu sztucznym. Zranienie – Zachować zawsze odstęp bezpieczeństwa do obracającego się narzędzia wyznaczony długością uchwytów prowadzących urządzenia. – Podczas eksploatacji urządzenia obszar pracy osoby obsługującej znajduje się z tyłu za uchwytem prowadzącym. – Nie wolno zbliżać dłoni ani stóp do obracających się części. – Nie wolno stosować urządzenia w złych warunkach pogodowych, jak np. niebezpieczeństwo wystąpienia deszczu lub burzy. – Wyłączyć silnik i zaczekać, aż zespół tnący całkowicie się zatrzyma: – zanim urządzenie się przechyli, – przed transportem po powierzchniach innych niż trawnik,

!Polski Instrukcja obsługi kosiarka do trawy z silnikiem spalinowym

– Wyłączyć silnik i w celu wykluczenia przypadkowego włączenia się silnika: wyjąć kluczyk zapłonowy (jeżeli jest), wyjąć z silnika akumulator startowy, pozostawić silnik do ochłodzenia i wyjąć wtyczkę świec zapłonowych, – przed przystąpieniem do usuwania blokady lub usuwania przyczyny zatkania kanału wyrzutowego, – przed przystąpieniem do sprawdzania, czyszczenia, nastawiania lub naprawy kosiarki, – po natrafieniu kosiarki na ciało obce. Sprawdzić, czy kosiarka nie jest uszkodzona i w razie uszkodzenia zwrócić się do uprawnionego wartszatu specjalistycznego; – jeżeli urządzenie zaczyna nagle niespokojnie drgać. W takim przypadku należy natychmiast sprawdzić urządzenie. – Nie podnosić ani nie przenosić urządzenia z pracującym silnikiem. – Przed przystąpieniem do pracy sprawdzić teren, na którym będzie użyte urządzenie i usunąć wszystkie przedmioty, które mogą zostać pochwycone i wyrzucone przez kosiarkę. – Jeżeli zespół tnący natrafi na ciało obce (np. kamień), albo urządzenie zacznie nagle niezwykle drgać: natychmiast wyłączyć silnik. Przed ponownym użyciem należy zlecić sprawdzenie urządzenia w uprawnionym warsztacie specjalistycznym, czy nie uległo uszkodzeniu. – Nie stawać przed otworami wyrzutowymi trawy. Urządzenia z koszem: – Przy zdejmowaniu kosza może nastąpić zranienie wyrzucanymi przedmiotami lub trawą. Dlatego nie wolno opróżniać kosza przy pracującym silniku. Najpierw należy wyłączyć urządzenie. Niebezpieczeństwo uduszenia się tlenkiem węgla (czadem) Silnik spalinowy włączać tylko na wolnym powietrzu. Wybuch lub pożar – Pary benzyny są wybuchowe, a sama benzyna jest wysoce łatwopalna. – Paliwo napełniać przed włączeniem silnika. Nie otwierać zbiornika benzyny, jeżeli silnik pracuje lub jest jeszcze gorący. – Dolewać paliwo tylko przy wyłączonym i chłodnym silniku. Unikać otwartego ognia, iskrzenia i nie palić. Paliwo tankować tylko na wolnym powietrzu. – W przypadku przelania się paliwa nie wolno włączać silnika. Usunąć urządzenie z obszaru zanieczyszczonego paliwem i zaczekać, aż pary benzyny się ulotnią. – W celu uniknięcia niebezpieczeństwa wybuchu pożaru należy dbać o to, aby niżej wymienione części urządzenia nie były zanieczyszczone trawą ani olejem: – silnik – wydech – baterie/akumulator – zbiornik benzyny. Niebezpieczeństwo potknięcia się – Urządzenie prowadzić tylko z prędkością chodzenia. Uwaga Uszkodzenie urządzenia – Kamienie, gałęzie lub podobne przedmioty mogą spowodować uszkodzenie urządzenia i zakłócić jego działanie. Przed uruchomieniem urządzenia należy usunąć z obszaru pracy wszystkie twarde przedmioty. – Urządzenie wolno eksploatować tylko wtedy, jeżeli nie jest uszkodzone i działa prawidłowo. Przed włączeniem urządzenia należy przeprowadzić kontrolę wzrokową. Sprawdzić wyposażenie bezpieczeństwa, elementy obsługi i połączenia śrubowe, czy nie są uszkodzone i czy są prawidłowo zamocowane. Uszkodzone części wymienić przed uruchomieniem urządzenia. – Nie wolno nigdy używać akumulatora, który jest zdeformowany, spadł na podłogę lub jest uszkodzony. – Akumulator i prostownik do ładowania akumulatora chronić przed deszczem i wilgocią. Czas pracy Proszę przestrzegać krajowych/ komunalnych przepisów dotyczących dopuszczalnego czasu pracy urządzeniem (w razie wątpliwości zasięgnąć informacji w rejonowym urzędzie administracji). Dane dotyczace kierunków Przy podawaniu pozycji przy urządzeniu (np. lewo, prawo) przyjmowany jest zawsze kierunek roboczy urządzenia patrząc od uchwytu kierującego. Przed pierwszym uruchomieniem Wlać olej silnikowy Uwaga Ze względu na warunki transportowe, urządzenie dostarczane jest bez oleju silnikowego. Dlatego przed pierwszym uruchomieniem napełnić olej silnikowy, patrz „Instrukcja obsługi silnika“. Naładować akumulator (Urządzenia z zapłonem elektrycznym) Należy przestrzegać i stosować wszystkie wskazówki dotyczące akumulatora i prostownika do ładowania akumulatora, które podane są w instrukcji użytkowania i obsługi silnika.Instrukcja obsługi kosiarka do trawy z silnikiem spalinowym Polski

Niebezpieczeństwo poparze- nia chemicznego/zatrucia W skrajnych przypadkach należy liczyć się z wyciekiem płynów lub ulatnianiem się gazów. Niebezpieczeństwo porażenia prądem elektrycznym Przed każdym użyciem należy sprawdzić prostownik, czy nie wykazuje zewnętrznych uszkodzeń. Nie wolno nigdy używać uszkodzonego prostow- nika, ani prostownika, który spadł na podłogę. Uwaga – Upewnić się, że parametry sieci wynoszą 220–230 V i 50 Hz zgodnie z danymi na tabliczce znamionowej urządzenia do ładowania akumulatorów. – Akumulator i prostownik do ładowania akumulatora chronić przed wilgocią, deszczem, śniegiem i mrozem. – Akumulator ładować tylko w dobrze przewietrzanych i suchych pomieszczeniach. – Po wyjęciu akumulatora z prostownika odłączyć prostownik od sieci elektrycznej. – Nie wolno nigdy wkładać żadnych narzędzi ani przedmiotów do kontaktów akumulatora. – Przed przystąpieniem do wszelkich prac przy prostowniku należy go zawsze najpierw odłączyć od sieci elektrycznej – Nie wolno otwierać akumulatora ani prostownika do ładowania akumulatora. Wszystkie prace przy akumulatorze i prostowniku do ładowania akumulatora zlecić do wykonania w uprawnionym warsztacie specjalistycznym. Rysunek 2 Przed pierwszym użyciem urządzenia naładować akumulator około 1 godzinę. Zastosować do tego tylko prostownik należący do zakresu dostawy. Wskazówka Szczegółowe informacje na temat ładowania i wskaźnika stopnia naładowania akumulatora można znaleźć w instrukcji użytkowania i obsługi silnika. Wskazówki dotyczące usu- wania zużytego prostownika Prostownik podlega przepisom o usuwaniu i utylizacji urządzeń elektrycznych. Przestrzegać również obowiązujących przepisów terenowych. Czynności regulacyjne przed każdym użyciem Niebezpieczeństwo zranienia Przed pracą przy urządzeniu – wyłączyć silnik, – wyciągnąć kluczyk ze stacyjki (o ile jest), – poczekać, aż wszystkie ruchome części ulegną całkowitemu zatrzymaniu; silnik musi być ochłodzony, – wyjąć wtyczkę świec zapłono- wych przy silniku, aby uniemoż- liwić przypadkowe włączenie silnika, – Wyjąć z silnika akumulator startowy. Zawieszanie kosza (tylko dla urządzeń z koszem) Rysunek 11 Odchylić klapę otworu wyrzutowego i zawiesić kosz. Nastawianie wysokości cięcia Uwaga Do koszenia na nierównym terenie wybrać taką wysokość cięcia, aby nóż tnący nigdy nie zetknął się zziemią. Rysunek 3 Wysokość cięcia trawy można nastawić według życzenia. Możliwość nastawienia (zależnie od modelu) od ok. 3 cm do maksymalnie 9 cm. Wskazówka W przypadku kosiarek z pojedynczą regulacją kół, ustawić wszystkie koła na tej samej wysokości. Model A Kółka zamocować w odpowiedniej pozycji. Model B Pociągnąć dźwignie regulacji wysokości i zatrzasnąć w odpowiedniej pozycji. Model C Przesunąć dźwignię centralnego regulatora wysokości do przodu lub do tyłu i zablokować w odpowiedniej pozycji. Blokada przednich kół (tylko dla urządzeń możliwością blokady przednich kół) Rysunek 4 Blokada przednich kół do jazdy na wprost – koła ustawić na wprost, a kabłąk włożyć do dużego otworu. Koła ruchome do jazdy w dowol- nym kierunku – kabłąk włożyć do małego otworu. Tankowanie i sprawdzanie poziomu oleju Tankować benzynę bezołowiową (patrz podręcznik silnika). Napełnić zbiornik paliwa maksymalnie do wysokości 2 cm poniżej dolnej krawędzi króćca wlewu. Mocno zamknąć zbiornik paliwa. Sprawdzić poziom oleju, w razie potrzeby uzupełnić niedobór (patrz „Instrukcja obsługi silnika“). Czyszczenie komory akumulatora na silniku Ciała obce i zanieczyszczenia usunąć z komory akumulatora na silniku za pomocą ścierki i szczotki. Uruchamianie silnika Rysunek 5 Niebezpieczeństwo W celu ochrony przed zranieniem – nie włączać silnika, jeżeli użytkownik stoi przed otworem wyrzutowym, – dłoni i stóp nie zbliżać od zespołu tnącego,

!Polski Instrukcja obsługi kosiarka do trawy z silnikiem spalinowym

– nie zbliżać nigdy dłoni, stóp, ani innych części ciała do obracających się części urządzenia. Nie zbliżać się do otworu wyrzutowego. Przed włączeniem silnika wyłączyć sprzęgło zespołu tnącego i napędu. Przy włączaniu silnika nie wolno przechylać urządzenia. Urządzenie odstawiać na płaskiej powierzchni, gdzie trawa jest możliwie krótka lub jest jej mało. Wskazówki dotyczące silnika – Przestrzegać informacji zawartych w instrukcji obsługi silnika. – Niektóre modele nie są wyposażone w dźwignię gazu; liczba obrotów ustawiana jest automatycznie. Silnik pracuje zawsze z optymalną liczbą obrotów. Akumulator startowy włożyć do komory akumulatora na silniku, aż do zatrzasku – rysunek 5A. Otworzyć zawór dopływu paliwa (jeżeli jest). Nastawić dźwignię gazu (jeżeli jest) na /max – rysunek 5B. Stanąć z tyłu za urządzeniem, nacisnąć uchwyt bezpieczeństwa i przytrzymać – rysunek 5C. Włączyć kluczyk zapłonowy na uchwycie prowadzącym, aż silnik wystartuje (próba startu maks. 5 sekund, przed następną próbą zaczekać co najmniej 1 minutę) – rysunek 5C. Gdy silnik pracuje: Po wystartowaniu silnika przesunąć dźwignię gazu (jeżeli jest) do pozycji pomiędzy /max I /min, aby silnik rozgrzał się krótki czas. Do koszenia trawy nastawić dźwignię gazu (jeżeli jest) na pełny gaz. Wskazówka Dalsze informacje dotyczące obsługi silnika można znaleźć w instrukcji obsługi silnika. Zatrzymywanie silnika Rysunek 7 Nastawić dźwignię gazu (jeżeli jest) na /min. Zwolnić uchwyt bezpieczeństwa. Silnik i zespół tnący zatrzymują się po krótkim czasie. Praca urządzeniem Włączanie/wyłączanie napędu kół (tylko dla urządzeń z napędem kół) Rysunek 6A, B, C Włączanie napędu kół /

Pociągnąć i przytrzymać dźwignię/uchwyt. Wyłączanie napędu kół /

Puścić dźwignię/uchwyt. Wskazówka dla urządzeń zgodnie z rysunkiem 6C Do włączania/wyłączania można użyć dźwignię zarówno po lewej, jak i po prawej stronie, względnie również obie dźwignie jednocześnie. Wskazówka Ze względów konstrukcyjnych może się zdarzyć, że przy ciągnięciu urządzenia do tyłu tylne koła będą stawiały zwiększony opór. Zjawisko takie nie jest uszkodzeniem ani błędem urządzenia, tylko reakcją uwarunkowaną technicznie. Pomoc (zależnie od modelu).: Urządzenie bez zaciągania dźwigni napędu poprowadzić najpierw troche do przodu, a następnie do tyłu. Zmiana prędkości napędu kół (w zależności od wersji wykonania) Uwaga Uszkodzenie urządzenia Regulację przeprowadzać tylko przy pracującym silniku. Rysunek 6D, E Wybrać zakres prędkości małą dźwignią (1/min/ i 4/max/ ). Rysunek 6F, G Dźwignią wybrać zakres prędkości (1/min/ i 4/max/ ). Wskazówka Ze względu na warunki techniczne może się zdarzyć, że nastawienie prędkości przy stojącym urząd- zeniu daje się ciężko zmieniać. Pomoc: Pociągnąć uchwyt napędu i wybrać odpowiedni zakres prędkości. Wyjmowanie i opróżnianie kosza (dla urządzeń z koszem) Rysunek 11 Gdy ścięta trawa pozostaje na podłożu lub wskaźnik stanu napełnienia (opcja, rysunek 12) wskazuje, że kosz jest pełny: Puścić uchwyt bezpieczeństwa i poczekać, aż silnik się zatrzyma. Odchylić klapę otworu wyrzutowego i wyjąć kosz. Opróżnić kosz. Praca bez kosza Po wyjęciu kosza klapa otworu wyrzutowego opada na dół. Przy pracy bez kosza ścięta trawa wyrzucana jest bezpośrednio na dół. Przebudowa do koszenia na ściółkę (przy urządzeniach z opcjonalnym sprzętem do koszenia na ściółkę) Urządzenia z wyrzutem do tyłu: Rysunek 8A Unieść klapę otworu wyrzutowego. Wyjąć kosz. Założyć klin do ściółki (zależnie od modelu). Opuścić klapę otworu wyrzutowego. Wskazówka Kosiarki ze zintegrowaną funkcją do koszenia na ściółkę nie potrzebują dodatkowego klina do ściółki – tę funkcję spełnia specjalnie ukształtowana klapa otworu wyrzutowego (rysunek 8B).Instrukcja obsługi kosiarka do trawy z silnikiem spalinowym Polski Urządzenia z wyrzutem bocznym:Rysunek 9 Odbojnicę/zamknięcie dla ściółki zamontować w miejsce wyrzutu bocznego (rysunek 9A) albo Usunąć wyrzut boczny – odbojnica/zamknięcie dla ściółki zamyka się automatycznie (rysunek 9B). Przebudowa do koszenia z bocznym wyrzutem (w zależności od wersji wykonania) Jeśli występuje:Zdjąć kosz i opuścić w dół klapę tylnego otworu wyrzutowego. Podnieść odbojnicę/zamknięcie dla ściółki i zamontować wyrzut boczny (rysunek 9C). Po zakończeniu pracy wyciągnąć kluczyk ze stacyjki (o ile jest), Odczekać, aż wszystkie ruchome części całkowicie się zatrzymają, a silnik się ochłodzi. Zamknąć kurek paliwa (o ile jest – patrz „Instrukcja obsługi silnika“). Wyjąć wtyczkę świec zapłonowych. Opróżnić kosz. Wyjąć z silnika akumulator startowy – rysunek 16. W razie potrzeby akumulator doładować.Rysunek 17W celu sprawdzenia stopnia naładowania akumulatora nacisnąć przycisk (1) na akumulatorze. Diody LED (2) wskazują przybliżony stopień naładowania akumulatora.Jeżeli dioda LED miga, natychmiast naładować akumulator.WskazówkaOdstawiać urządzenie w zamkniętych pomieszczeniach tylko z ochłodzonym silnikiem. Wskazówki dotyczące pielęgnacji trawy Kilka wskazówek, aby trawa była zdrowa i równomiernie rosła. Koszenie Trawa to wiele różnych gatunków roślin trawiastych. Częste koszenie sprzyja rozwojowi gatunków traw, które są dobrze ukorzenione i tworzą mocną darń. Przy rzadkim koszeniu rozwijają się szczególnie trawy wysoko rosnące i dzikie ziele (np. koniczyna, stokrotki).Normalna wysokość trawy wynosi ok. 4–5 cm. Kosić należy tylko

wysokości całkowitej, a więc przy 7–8 cm kosić na normalną wysokość.Nie kosić trawy niżej niż 4 cm, w przeciwnym przypadku, jeżeli jest sucho, darń ulegnie zniszczeniu.Trawę, która urosła wysoko (np. po urlopie) kosić etapami, aż do normalnej wysokości.Kosić lekko nakładającymi się pasami. Koszenie na ściółkę (z wyposażeniem) Podczas koszenia trawa zostaje pocięta na małe kawałki (ok. 1cm) i pozostaje na trawniku. W ten sposób zatrzymywanych jest wiele składników odżywczych. Optymalny wynik jest zagwarantowany, jeżeli zawsze będzie utrzymywana krótka trawa, patrz również rozdział „Koszenie“. Przy koszeniu na ściółkę przestrzegać następujących wskazówek:– Nie kosić mokrej trawy.– Nie kosić więcej niż 2 cm z całkowitej długości trawy.– Jechać powoli.– Wykorzystywać maksymalną liczbę obrotów silnika.– Regularnie czyścić zespół tnący. Transport urządzenia Na krótkich odcinkach popychać ręcznie Niebezpieczeństwo Obracający się zespół tnący może pochwycić przedmioty i odrzucić je, wyrządzając w ten sposób szkody. W celu przeprowadzenia urząd- zenia przez inne powierzchnie niż trawniki, należy najpierw wyłączyć silnik. Na pojeździe Niebezpieczeństwo Przed każdym transportem zatrzymać silnik i pozostawić do ochłodzenia. Wyjąć wtyczkę świec zapłonowych. Nie wolno transportować urząd- zenia w przechylonej pozycji. Podczas transportu na lub w pojeździe transportowym należy zabezpieczyć urządzenie przed przypadkowym przesunięciem się. Urządzenie transportować tylko z pustym zbiornikiem paliwa. Pokrywa zbiornika paliwa musi być dokładnie i mocno zamknięta. Urządzenia ze składanym uchwytem prowadzącym:Rysunek 10 Uchwyt prowadzący można złożyć, co ułatwi przechowywanie urządzenia. Przegląd i konserwacja/ czyszczenie Niebezpieczeństwo W celu ochrony przed zranieniem, przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy: – wyłączyć silnik, – wyciągnąć kluczyk ze stacyjki (o ile jest), – odczekać, aż wszystkie ruchome części całkowicie się zatrzymają, a silnik się ochłodzi, – wyjąć wtyczkę świec zapłono- wych przy silniku, aby uniemożli- wić przypadkowe włączenie silnika,

!Polski Instrukcja obsługi kosiarka do trawy z silnikiem spalinowym

– Wyjąć z silnika akumulator startowy, – przestrzegać dodatkowych wskazówek bezpieczeństwa podanych w instrukcji obsługi silnika. Niebezpieczeństwo W celu ochrony przed zranieniem zespołem tnącym, wszelkie czynności, jak wymiana lub ostrzenie noży, zlecić do wykonania w uprawnionym warsztacie specjalistycznym (konieczne są specjalne narzędzia). Moment dokręcenia śruby noża tnącego: – 51–68 Nm (kosiarka do trawy z obudową ze stali) – 36–44 Nm (kosiarka do trawy z obudową z tworzywa sztucznego) Uwaga Urządzenie przechylać tylko w taki sposób, aby świece zapłonowe skierowane były zawsze do góry, ponieważ w ten sposób unika się uszkodzenia silnika paliwem lub olejem silnikowym. Przegląd i konserwacja Uwaga Przestrzegać wskazówek dotyczących przeglądu i konserwacji, które podane są w instrukcji obsługi silnika. Pod koniec sezonu zlecić wykonanie przeglądu i konserwacji urządzenia w autoryzowanym punkcie serwisowym. Wszelkie naprawy zlecać do wykonania tylko w uprawnionym warsztacie specjalistycznym. Uwaga Zagrożenie środowiska olejem silnikowym. Stary, zużyty olej pozostały po wymianie oleju silnikowego oddać w odpowiednim punkcie zbioru oleju lub w przedsiębiorstwie oczyszczania miasta. Zagrożenie środowiska bateriami/ akumulatorami Zużytych akumulatorów/baterii nie wolno wyrzucać do domowych śmieci. Proszę je oddać w punkcie zakupu, albo w przedsiębiorstwie oczyszczania miasta. Przed oddaniem urządzenia na złom należy usunąć z niego zużyte baterie/akumulatory. Wskazówka Przestrzegać okresów przeglądów i serwisu podanych w instrukcji obsługi silnika. Zależnie od modelu urządzenie wyposażone jest w elektroniczny wskaźnik przeglądów i konserwacji (rysunek 13). Przestrzegać nakazów przeglądów i konserwacji, które pojawiają się na wskaźnikach dodatkowo do pisemnych wskazówek dotyczących przeglądów i konserwacji. Opis obsługi i dalsze informacje można znaleźć w oddzielnej instrukcji obsługi, która dołączona jest do wskaźnika przeglądów i konserwacji. Przed każdym uruchomieniem Sprawdzić poziom oleju, w razie potrzeby dolać olej. Sprawdzić, czy połączenia śrubowe są prawidłowo dokręcone, w razie potrzeby dokręcić. Sprawdzić skuteczność działania wyposażenia bezpieczeństwa. Ciała obce i zanieczyszczenia usunąć z komory akumulatora na silniku za pomocą ścierki i szczotki. Sprawdzić punkt włączenia sprzęgła: (tylko dla urządzeń z napędem kół) – Urządzenie nie może się posuwać do przodu przy pracującym silniku i wyłączonym napędzie kół. – Urządzenie powinno jechać do przodu przy pracującym silniku i włączonym napędzie kół. Rysunek 15 W razie potrzeby nastawić punkt włączenia sprzęgła za pomocą nakrętki radełkowej/śruby nastawczej dźwigni napędu kół (w zależności od wersji wykonania na spodniej stronie pulpitu obsługi) lub za pomocą cięgła Bowdena. Wskazówka W niektórych modelach nie ma żadnej możliwości nastawiania. Po pierwszych 2–5 godzinach pracy Wymienić olej, patrz „Instrukcja obsługi silnika“. Po każdym koszeniu i w razie potrzeby Naładować akumulator. Jeden raz na sezon Wymienić olej, patrz „Instrukcja obsługi silnika“. Nasmarować przeguby i sprężyny skrętowe przy klapie wyrzutowej. Pod koniec sezonu zlecić wykonanie przeglądu i konserwacji urządzenia w autoryzowanym punkcie serwisowym. Regularnie (co najmnie 1x w roku) zlecać sprawdzenie akumulatora i prostownika w uprawnionym warsztacie specjalistycznym. Czyszczenie Uwaga Urządzenie wyczyścić po każdym użyciu. Urządzenie, które nie jest regularnie czyszczone, łatwiej ulega awariom. Do czyszczenia nie używać myjki wysokociśnieniowej. Czyszczenie kosza (tylko dla urządzeń z koszem) Najłatwiej czyści się kosz zaraz po użyciu urządzenia. Wyjąć i opróżnić kosz. Kosz można wymyć silnym strumieniem wody (wężem ogrodowym). !Instrukcja obsługi kosiarka do trawy z silnikiem spalinowym Polski

Kosz należy dokładnie wysuszyć przed następnym użyciem urządzenia. Czyszczenie kosiarki Niebezpieczeństwo Podczas pracy przy zespole tnącym można łatwo się zranić. Dlatego należy stosować ochronne rękawice robocze. Uwaga Urządzenie przechylać tylko w taki sposób, aby świece zapłonowe skierowane były zawsze do góry, ponieważ w ten sposób unika się uszkodzenia silnika paliwem lub olejem silnikowym. Urządzenia nie wolno spryskiwać wodą, ponieważ może to spowodować uszkodzenie części elektrycznych. Akumulator i prostownik do ładowania akumulatora chronić przed wilgocią. Urządzenie należy czyścić możliwie natychmiast po użyciu. Czyszczenie komory akumulatora na silniku Ciała obce i zanieczyszczenia usunąć z komory akumulatora na silniku za pomocą ścierki i szczotki. Urządzenie bez systemu czyszczenia: Komorę zespołu tnącego i klapę otworu wyrzutowego wyczyścić szczotką, miotełką lub ścierką. Urządzenie postawić na kółkach i usunąć widoczne resztki trawy iziemi. Urządzenie z systemem czyszczenia: Rysunek 14 Kosiarki z systemem myjącym zespół tnący wyposażone są w przyłącze wody. Dzięki temu resztki trawy można zmyć ze spodniej strony zespołu tnącego i zapobiec osadzaniu się chemikaliów powodujących korozję. Po zakończeniu koszenia wykonać następujące czynności: Urządzenie ustawić na równej powierzchni, na której nie ma żwiru ani luźnych kamienii itp. Wskazówka Kanału wyrzutowego nie wolno kierować na domy, garaże, ani inne objekty. Zamontować na wąż wodny dostępny w handlu adapter (jako opcja w zakresie dostawy) i przyłączyć do przyłącza wodnego zespołu tnącego. Odkręcić zawór wodny. Wystartować silnik i pozostawić pracujący na kilka minut. Zatrzymać silnik i odłączyć wąż wodny od urządzenia. Po zakończeniu czyszczenia: Wystartować silnik i pozostawić pracujący na kilka minut, aby wysuszyć spodnią stronę zespołu tnącego. Zatrzymać silnik. Przechowywanie Niebezpieczeństwo wybuchu i pożaru. Nie przechowywać urządzenia z paliwem w zbiorniku (benzyną) w pomieszczeniach, w których opary paliwa mogłyby mieć kontakt z otwartym ogniem lub iskrami. Uwaga Możliwość uszkodzenia urządzenia. – Urządzenie (z ochłodzonym silnikiem) przechowywać tylko w czystym i suchym pomieszczeniu. – Na dłuższy okres przechowy- wania, np. w okresie zimy, należy koniecznie zabezpieczyć urządzenie przed rdzą. – Akumulator i prostownik do ładowania akumulatora przechowywać w chłodnym i suchym miejscu. – Akumulator i prostownik do ładowania akumulatora chronić przed wilgocią, deszczem, śniegiem i mrozem. Po sezonie, albo na okres nieużywania urządzenia trwający dłużej niż 1 miesiąc należy: Spuścić paliwo do odpowied- niego pojemnika i przygotować silnik do przechowywania w sposób opisany w instrukcji obsługi silnika. Uwaga Paliwo spuszczać tylko na wolnym powietrzu. Wyczyścić urządzenie i kosz. W celu ochrony przed rdzą przetrzeć wszystkie części metalowe naoliwioną ścierką (olej bez żywicy) lub spryskać olejem z rozpylacza. Naładować akumulator. Gwarancja W każdym kraju obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w tym kraju lub przez importera. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W przypadku roszczenia gwarancyjnego proszę zwrócić się do punktu zakupu lub najbliższego serwisu naszej firmy. Informacja o silniku Producent silnika odpowiada za wszystkie problemy związane z silnikiem w odniesieniu do mocy i wydajności, pomiaru mocy i wydajności, danych technicznych, warunków gwarancji i serwisu. Dokładniejsze informacje podane są w oddzielnej instrukcji obsługi wydanej przez producenta silnika, która należy do zakresu dostawy.

!Polski Instrukcja obsługi kosiarka do trawy z silnikiem spalinowym

Rozpoznawanie i usuwanie usterek Zakłócenia w działaniu urządzenia spowodowane są często błahymi przyczynami, które powinni Państwo poznać i częściowo sami usunąć. W wątpliwych przypad kach można uzyskać pomoc w sklepie specjalistycznym.

Problem Możliwa(-e) przyczyna(-y) Czynności Silnik nie włącza się. Dźwignia gazu jest w nieprawidłowej pozycji. Ustawić dźwignię gazu w pozycji lub ssanie – CHOKE (jeżeli silnik jest zimny). Ustawić dźwignię gazu w pozycji /max. lub START (jeżeli silnik jest ciepły). Kosiarka stoi w wysokiej trawie. Ustawić kosiarkę w niskiej trawie. Brak paliwa w zbiorniku. Do zbiornika wlać czyste, świeże paliwo. Wtyczka świecy zapłonowej nie jest nałożona na świecę. Włożyć wtyczkę świec zapłonowych. Paliwo jest stare lub zanieczyszczone. Wymienić na świeże paliwo. Filtr powietrza jest zanieczyszczony. Wyczyścić filtr powietrza. Akumulator włożony jest nieprawidłowo. Akumulator włożyć prawidłowo do komory akumulatora na silniku i wcisnąć, aż do zatrzasku. Rozładowany akumulator. Akumulator ładować prostownikiem należącym do zakresu dostawy. Przewód jest uszkodzony. Sprawdzić, czy przewód elektryczny jest w porządku. Akumulator jest uszkodzony. Zlecić sprawdzenie akumulatora w uprawnionym warsztacie specjalistycznym. Niezwykłe odgłosy (klekotanie, szczękanie, stukanie). Śruby, nakrętki lub inne elementy mocujące są luźne. Części zamocować. Jeżeli odgłosy pozostają: Zlecić naprawę w autoryzowanym punkcie serwisowym. Urządzenie trzęsie; występują drgania. Nóż jest luźny. Zlecić dokręcenie śruby mocującej nóż w autoryzowanym punkcie serwisowym. Nóż jest uszkodzony. Zlecić wymianę noża w autoryzowanym punkcie serwisowym. Nóż jest nieprawidłowo wyważony. Zlecić wymianę lub wyważenie noża w autoryzowanym punkcie serwisowym. Elementy mocujące silnik są luźne. Zlecić prawidłowe zamocowanie silnika w autoryzowanym punkcie serwisowym.Instrukcja obsługi kosiarka do trawy z silnikiem spalinowym Polski

Nieczyste cięcie lub spadek liczby obrotów. Trawa jest zbyt wysoka. Nastawić większą wysokość cięcia, w razie konieczności kosić dwa razy. Skoszona trawa pozostaje na ziemi lub kosz nie napełnia się. Trawa za mokra. Zaczekać, aż trawa obeschnie. Otwór wyrzutowy jest zatkany. Wyłączyć silnik; usunąć przyczynę zatkania. Nóż jest tępy. Zlecić wymianę lub naostrzenie noża w autoryzowanym punkcie serwisowym. Za mała moc silnika. Częściej kosić trawnik; nastawić większą wysokość cięcia. Kosz jest pełny. Wyłączyć silnik; opróżnić kosz. Kosz jest zanieczyszczony. Wyłączyć silnik; wyczyścić otwory powietrza w koszu. Napęd kół nie działa. Pasek klinowy jest zerwany, albo sprzęgło uszkodzone. Zlecić wymianę uszkodzonych części w autoryzowanym punkcie serwisowym. Linka cięgła/cięgło Bowdena jest zerwane. Zlecić wymianę uszkodzonych części w autoryzowanym punkcie serwisowym. Problem Możliwa(-e) przyczyna(-y) CzynnościČesky Provozní návod – Sekačka trávy se spalovacím motorem
