HASZNÁLATI ÚTMUTATÓ 12AYPV7E650 Wolf Garten

(Eredeti üzemeltetési útmutató)

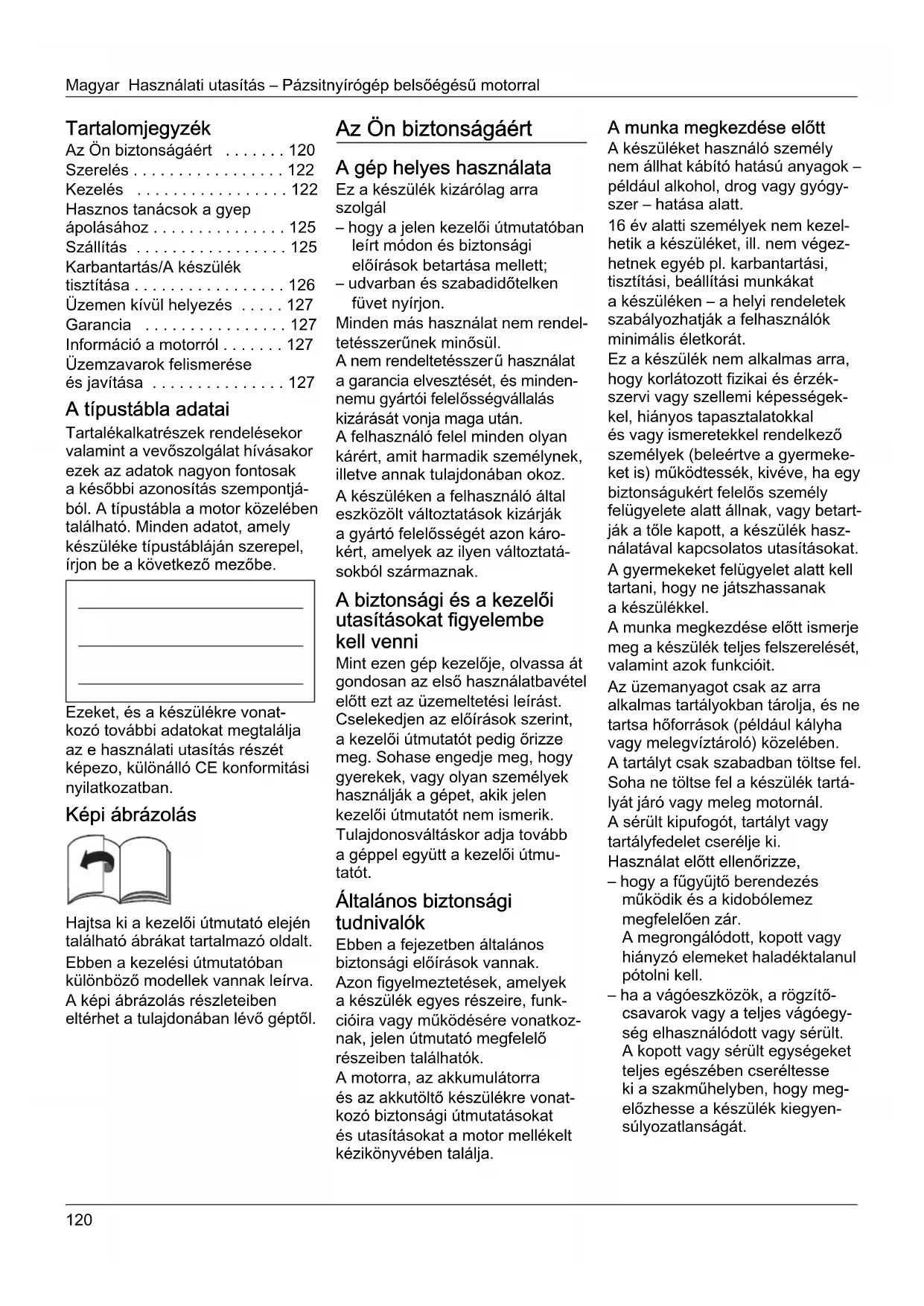

Polski 129

Az Ön biztonságáért ..... 120

Szerelés 122

Kezelés 122

Hasznos tanácsok a gyep ápolásához ..... 125

Szállítás 125

Karbantartás/A készülék tisztítása ..... 126

Üzemen kívül helyezés ..... 127

Garancia 127

Információ a motorról ..... 127

Üzemzavarok felismerése és javítása ..... 127

A típustábla adatai

Tartalékalkatrészek rendelésekor valamint a vevőszolgálat hívásakor ezek az adatok nagyon fontosak a későbbi azonosítás szempontjából. A típustábla a motor közelében található. Minden adatot, amely készüléke típustábláján szerepel, írjon be a következő mezőbe.

Ezeket, és a készülékre vonatkozó további adatokat megtalálja az e használati utasítás részét képezo, különálló CE konformitási nyilatkozatban.

Képi ábrázolás

Hajtsa ki a kezelői útmutató elején található ábrákat tartalmazó oldalt. Ebben a kezelési útmutatóban különböző modellek vannak leírva. A képi ábrázolás részleteiben eltérhet a tulajdonában lévő géptől.

Az Ön biztonságáért

A gép helyes használata

Ez a készülék kizárólag arra szolgál

– hogy a jelen kezelői útmutatóban leírt módon és biztonsági előírások betartása mellett;
– udvarban és szabadidőtelken füvet nyírjon.

Minden más használat nem rendel- tetésszerűnek minősül.

A nem rendeltetésszerű használat a garancia elvesztését, és mindennemu gyártói felelősségvállalás kizárását vonja maga után.

A felhasználó felel minden olyan kárért, amit harmadik személynek, illetve annak tulajdonában okoz.

A készüléken a felhasználó által eszközölt változtatások kizárják a gyártó felelősségét azon károkért, amelyek az ilyen változtatásokból származnak.

A biztonsági és a kezelői utasításokat figyelembe kell venni

Mint ezen gép kezelője, olvassa át gondosan az első használatbavétel előtt ezt az üzemeltetési leírást. Cselekedjen az előírások szerint, a kezelői útmutató pedig őrizze meg. Sohase engedje meg, hogy gyerekek, vagy olyan személyek használják a gépet, akik jelen kezelői útmutató nem ismerik. Tulajdonosváltáskor adja tovább a géppel együtt a kezelői útmutató.

Általános biztonsági tudnivalók

Ebben a fejezetben általános biztonsági előírások vannak.

Azon figyelmeztetések, amelyek a készülék egyes részeire, funkcióira vagy működésére vonatkoznak, jelen útmutató megfelelő részeiben találhatók.

A motorra, az akkumulátorra és az akkutöltő készülékre vonatkozó biztonsági útmutatásokat és utasításokat a motor mellékelt kézikönyvében találja.

A munka megkezdése előtt

A készüléket használó személy nem állhat kábító hatású anyagok – például alkohol, drog vagy gyógyszer – hatása alatt.

16 év alatti személyek nem kezelhetik a készüléket, ill. nem végezhetnek egyéb pl. karbantartási, tisztítási, beállítási munkákat a készüléken – a helyi rendeletek szabályozhatják a felhasználók minimális életkorát.

Ez a készülék nem alkalmas arra, hogy korlátozott fizikai és érzékszervi vagy szellemi képességekkel, hiányos tapasztalatokkal és vagy ismeretekkel rendelkező személyek (beleértve a gyermekeket is) működtessék, kivéve, ha egy biztonságukért felelős személy felügyelete alatt állnak, vagy betartják a tőle kapott, a készülék használatával kapcsolatos utasításokat.

A gyermekeket felügyelet alatt kell tartani, hogy ne játszhassanak a készülékkel.

A munka megkezdése előtt ismerje meg a készülék teljes felszerelését, valamint azok funkcióit.

Az üzemanyagot csak az arra alkalmas tartályokban tárolja, és ne tartsa hőforrások (például kályha vagy melegvíztároló) közelében.

A tartályt csak szabadban töltse fel. Soha ne töltse fel a készülék tartályát járó vagy meleg motornál.

A sérült kipufogót, tartályt vagy tartályfedelet cserélje ki. Használat előtt ellenőrizze,

– hogy a fügyűjtő berendezés működik és a kidobólemez megfelelően zár.
A megrongálódott, kopott vagy hiányzó elemeket haladéktalanul pótolni kell.

– ha a vágóeszközök, a rögzítőcsavarok vagy a teljes vágóegység elhasználódott vagy sérült.

A kopott vagy sérült egységeket teljes egészében cseréltesse ki a szakmühelyben, hogy megelőzhesse a készülék kiegyensúlyozatlanságát.

A mellékelt töltőkészülék kizárólag a készülék akkumulátorának a feltöltésre alkalmas.

Az akkumulátort csakis ezzel a töltőkészülékkel lehet feltölteni.

A pótalkatrészeknek és tartozékoknak meg kell felelniük a gyártó által előírt követelményeknek.

Ezért használjon eredeti vagy a gyártó által jóváhagyott póta-alkatrészeket és tartozékokat.

Javításokat kizárólag szakmühelyben végeztesen.

Munka közben

A készülékkel vagy a készüléken végzendő munkához viseljen megfelelő munkaruhát, mint például:

• védőcipőt,
• hosszú nadrágot,
  – zárt ruházatot,
• fülvédő,
• védőszemüveget.

Az összes biztonsági berendezést mindig és kifogástalan állapotban fel kell szerelni a készülékre.

A biztonsági berendezéseken semmilyen módosítást nem szabad végrehajtani.

A készüléket csakis a gyártó által előírt és szállított műszaki állapotában szabad használni.

Tilos megváltoztatni a gyári motorbeállításokat.

Kerülje a nyílt láng használatát és ne dohányozzon.

A gépen végzett minden munkánál

A sérülések megelőzése végett minden, a gépen végzendő munka (pl. karbantartási és beállítási munkálatok) és a gép szállítása előtt (pl. felemelés vagy mozgatás)

• kapcsolja ki a motort,
  – Húzza ki az indítókulcsot (ha van ilyen),
  – Várjon, amíg minden mozgó alkatrész teljesen leáll, és a motor lehül.
  – A gyújtógyertya csatlakozóját a motornál vegye le, hogy a motor véletlen indítását megakadályozza.

– távolítsa el az indító akkumulá- tort a motorról,
– A motor kézikönyvében található kiegészítő biztonsági utasításokat vegye figyelembe.

A munka végeztével

Soha ne hagyja magára a gépet járó motorral, és mindig húzza ki az indítókulcsot (ha van ilyen).

Biztonsági berendezések

1. ábra

⚠️ Veszély

Soha ne használja a készüléket megrongálódott biztonsági berendezésekkel vagy biztonsági berendezések nélkül.

Biztonsági kengyel (1)

A biztonsági kengyel az Ön biztonságát szolgálja, szükség esetén a motort és a vágókészüléket azonnal leállítja.

Nem szabad megkísérelni a funk- ciójának a kikapcsolását.

Kidobólemez (2) vagy terelőlap (3)

A kidobólemez vagy a terelőlap megóvja Önt attól, hogy a vágómű vagy a kidobott szilárd tárgyak sérülést okozzanak. A készüléket csakis kidobólemezzel vagy terelőlappal szabad üzemeltetni.

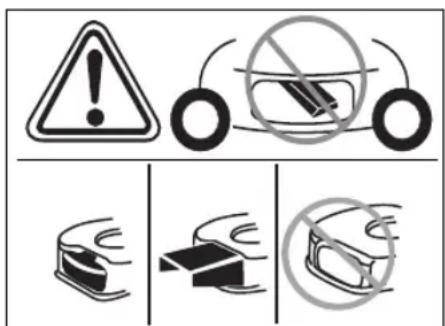

Szimbólumok a gépen

A készüléken különböző, ragasztott címkéken feltüntetett szimbólu-mok láthatók. Az alábbiakban ezek jelentését adjuk meg:

Figyelem! Üzembe helyezés elött olvassa el a kezelési útmutatót!

Ne engedjen senkit a veszélyzónába!

A gépen végzett bármilyen munka megkezdése előtt, valamint akkor, ha magára hagyja a gépet, kapcsolja ki a motort, és húzza ki az indítókulcsot.

További tudnivalók „Az Ön biztonsá- gáért” c. fejezetben.

Mielőtt dolgozni kezdene a vágóberendezésekkel, húzza ki a gyújtógyertya csatlakozóját! Óvja a végtagjait: tartsa őket távol a vágóberendezésekt ől! Mielőtt beállítaná, tisztítaná vagy ellenőrizné a készüléket, kapcsolja ki azt, és húzza ki a gyújtógyertya csatlakozóját.

Sérülésveszély – csak a beépített terelőlappal szabad dolgozni.

OK

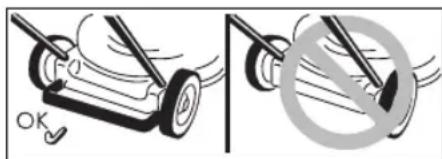

Sérülésveszély – csak a beépített hátsó kengyellel szabad dolgozni.

Sérülésveszély – csak a beépített kidobóval szabad dolgozni.

A készüléken a szimbólumok legyenek mindig olvashatóak.

Szimbólumok az útmutatóban

Jelen útmutatóban olyan szimbólu- mokat használtunk, amelyek a veszélyre figyelmeztetnek vagy fontos tudnivalókra hívják fel a figyelmet. Jelmagyarázat:

Veszély

Olyan veszélyekre figyelmeztet, amelyek a leírt tevékenységgel összefüggésben merülhetnek fel és személyi sérülést okozhatnak.

Figyelem

Olyan veszélyekre figyelmeztet, amelyek a leírt tevékenységgel összefüggésben merülhetnek fel, és a készülék károsodását okozhatják.

Megjegyzés

Fontos információkat és alkalmazási ötleteket jelöl.

Szerelés

A gép összeszerelését egy külön melléklet mutatja be ábrákkal szemléltetve.

Hulladékkezelési utasítás

A keletkező csomagolási hulladékokat, a régi gépet stb. a helyi előírásoknak megfelelően kell ártalmatlanítani.

Kezelés

Tartsa be a motor kezelési utasításában található utasításokat is.

Veszély

Baleset

– Személyek, különösen gyermekek vagy állatok nem tartózkodhatnak a működő fűnyíró közelében. Sérülésveszély a kidobott kövek vagy egyéb tárgyak révén.

Meredek lejtő

– A készüléket csak lépésben vezesse.
– Legyen különösen óvatos ha hátrafelé kaszál a készülékkel és ha a készüléket maga felé húzza.
– Meredek lejtön történő fünyírás- kor a készülék felborulhat és megsebesítheti Önt.

Mindig a lejtőre merőlegesen nyírja a füvet, sohasem hegyvagy lejtmenetben. Ne használja a készüléket 20%-nál nagyobb dőlésszögű lejtön.

– Irányváltoztatáskor legyen különösen óvatos és mindig figyeljen a stabil helyzetre.
– A határterületek közelében fennállhat a sérülés veszélye. A párkányok, kerítések vagy meredek rézsük közelében dolgozni veszélyes. Fünyíráskor tartsa meg a biztonságos távolságot ezektől.
– Nedves fű nyírásakor a csökkent súrlódás miatt a készülék megcsúszhat és Önt feldöntheti. Csak száraz fűnyíróval dolgozzon.
– Csak napvilágnál vagy jó mesterséges megvilágításnál dolgozzon.

Sérülés

– A vezetőkorlát által biztosított biztonsági távolságot a járó szerszámtól mindig tartsa be.
– A kezelőszemély munkaterülete a használat során a vezetőkar mögött található.
– Soha ne dugja a kezét vagy a lábát a forgó elemek alá.
– Ne használja a gépet rossz időjárási körülmények között, például esőben vagy zivatarban.
– Állítsa le a motort és várja meg, amíg a vágóberendezés leáll:

- mielött felbillenti a gépet,

- amennyiben nem füvön, hanem más felületen szállítja,

– állítsa le a motort, és a motor véletlen elindításának megakadályozásához: húzza ki a gyújtáskulcsot (amennyiben van), távolítsa el az indító akkumulátort a motorról, hagyja a motort lehülni, és húzza le a gyertyapipát,

• mielőtt a kidobó eltömödéseit és eldugulását megszüntetné,
  – mielött a fünyírót átvizsgálná, tisztítaná, beállítaná vagy a készüléken egyéb munkát végezne,

– ha idegen test került a készülékbe. Vizsgálja meg a pázsitnyírógépet és ha az károsodott, vigye el szerelőhöz,
– ha a készülék szokatlanul erősen vibrál. Ellenőrizze azonnal a készüléket.
– Soha ne emelje vagy húzza a készüléket, ha a motor jár.
– Ellenőrizze a terepet, mielőtt a készülékkel dolgozni kezdene, és távolítson el minden olyan tárgyat, amelyet a készülék befoghat, illetve kidobhat.
– Ha a vágóberendezés idegen tárggyal (pl. kövel) érintkezik vagy ha a készülék furcsán kezd vibrálni: azonnal állítsa le a motort. Az üzembe helyezés előtt ellenőriztesse a gépet szakmühelyben sérülések tekintetében.
– Sarlós nyíráskor soha ne álljon a fűkidobó nyílások elé.

Készülékek fügyűjtővel:

– A fügyűjtő levételekor a kicsapódó füszálak vagy egyéb kidobódó tárgyak megsebesíthetik Önt vagy másokat. Soha ne járó motornál ürítse ki a fügyűjtőt. Kapcsolja ki a készüléket.

Szénmonoxidos fulladásveszély. A belsőégésű motorokat kizárólag a szabadban szabad üzemeltetni.

Robbanás- és tűzveszély

– A bezingőzök robbanékonyak, és a benzin igen könnyen gyullad.
– Mielőtt a motort elindítja, töltsön be üzemanyagot. Járó vagy még meleg motor esetében az üzemanyagtartályt tartsa zárva.
– Územanyagot utántölteni csak álló és hideg motor esetén szabad. Kerülje a nyílt láng használatát és ne dohányozzon. A tartályt csak szabadban töltse fel.

– Ne indítsa be a motort, ha az üzemanyag túlcsordult. A készülék üzemanyaggal szennyezett felületeit tisztítsa meg, és várja meg, hogy az üzemanyag gözei elpárologjanak.

– A tüzveszély megelőzése végett az alábbi részegységeket tartsa távol a fütöl vagy a kicsorduló olajtól:

• a motort
• a kipufogót
• az akkumulátot
• a benzintartályt.

Botlás veszélye

– A készüléket csak lépésben vezesse.

Figyelem

A készülék károsodásai

– Kövek, leesett ágak és hasonló tárgyak a készülékben kárt okozhatnak, és annak működő-képességét veszélyeztetik. Minden használat előtt távolítsa el a szilárd hulladékokat a munkaterületról.
– A készüléket csak kifogástalan állapotában szabad üzemeltetni. Minden egyes használat előtt szemrevételezze a készüléket. Ellenőrizze, hogy a biztonsági berendezések, kezelőelemek és a csavarkötések nem károsodtak-e és szilárdan rögzítettek. A károsodott alkatrészeket cserélje ki üzembe helyezés előtt.
– Soha nem használjon olyan akkumulátort, amely deformálódott, sérült, vagy amelyet leejtett.
– Az akkumulátort és a töltőkészüléket ne tegye ki esőnek vagy nedvességnek.

i Üzemeltetési idő

Tartsa be a megfelelő nemzeti/helyi előírásokat a használat idejére vonatkozóan (adott esetben érdeklődjön az illetékes hatóságnál).

i Irány megadása

A gépen történő iránymegadáskor (pl.: bal, jobb) a markolat irányát használjuk munkairánynak.

Az első üzembe helyezés elött

Töltse be a motorolajat

Figyelem

A készüléket motorolaj nélkül forgalmazzuk, szállítással kapcsolatos megfontolások miatt.

■ Ezért az első üzembehelyezés elött fel kell tölteni motorolajjal, lásd: Motorok kézikönyve.

Az akkumulátort töltse fel (Készülékek elektromos indítóval)

Vegye figyelembe és tartsa be a motor kézikönyvében található, az akkumulátorra és a töltőkészülékre vonatkozó összes útmutatását és tájékoztatását.

Sérülés-/mérgezésveszély

Szélsőséges esetekben folyadékok, illetve gázok kilépésével kell számolni.

⚠️ Áramütésveszély

Minden használat előtt ellenőrizze a töltőkészüléket külső sérülések tekintetében. Soha ne használja a töltőkészüléket, ha az sérült vagy leesett.

Figyelem

– Győződjön meg róla, hogy a töltőkészülék típustábláján található adatoknak megfelelően a hálózat 220–230 V-tal és 50 Hz-cel működik.
– Óvja az akkumulátort és a töltő-készüléket nedvességtől, esótól, hótól és fagytól.
– Az akkumulátort csak jól szellőző helyiségben tárolja.
– A töltőkészüléket az akkumulátor eltávolítása után válassza le a hálózatról.
– Ne dugjon semmit az akkumulá- tor érintkezőibe.
– A töltőkészüléken végzett munkák elött a készüléket le kell választani a hálózatról.
– Ne nyissa fel az akkumulátort és a töltőkészüléket. Az akkumulátoron és a töltőkészüléken végzendő munkákat szakszervizzel végeztesse.

2. ábra

■ A készülék első használata előtt töltse az akkumulátort kb. 1 órán át. Csakis a tartozékként szállított töltőkészüléket használja.

i Megjegyzés

A töltési müvelettel és az akkumulátor állapotjelzővel kapcsolatban részletes információkat talál a motor kézikönyvében.

i A töltőkészülékre vonatkozó hulladékkezelési utasítás

A töltőkészülékre az elektromos készülékek hulladékkezelési előírásai érvényesek.

Vegye figyelembe a helyi előírá- sokat.

Használat előtti beállítások

⚠️ Sérülésveszély

A gépen végzett minden munkánál

• kapcsolja ki a motort,
  – húzza ki az indítókulcsot (ha van ilyen),
  – várja meg, amíg minden mozgó alkatrész teljesen leáll; a motornak le kell hűlnie,
• a gyújtógyertya csatlakozóját a motornál vegye le, hogy a motor véletlen indítását megakadályozza,
  – Távolítsa el az indító akkumulá- tort a motorról.

A fügyűjtőt akassza a helyére (csak fü-felfogóval rendelkező készülékeknél)

1. ábra
   ■ A kidobólemezt emelje fel, és a fügyűjtőt akassza be.

A vágási magasság beállítása

Figyelem

Egyenetlen terepen úgy válassza ki a vágási magasságot, hogy a vágókés soha ne érintkezzen a talajjal.

1. ábra

A fü vágásának magasságát állítsa be a kívánt értékre.

Lehetséges beállítások (modelltől függően) kb. 3 cm-től max. 9 cm-ig.

i Megjegyzés

Azoknál a gépeknél, amelyeken a kerekeket külön be lehet állítani, állítsa a kerekeket azonos magasságra.

A modell

■ A kerekeket rögzítse a kívánt helyzetben.
B modell
■ A hevedert húzza meg, és rögzítse a kívánt helyzetben.
C modell
■ A központi magasságszabályozás kapcsolókarját tolja előre vagy hátra, a kívánt helyzetében rögzítse.

Reteszelje el az elülső kerekeket

(csak reteszelhető elsőkerekekkel rendelkező gépek esetén)

1. ábra

A kerekeket az egyenes haladás-hoz rögzíteni kell – a kerekeket állítsa előre, és a kengyelt illessze a nagy résbe.

A kerekek szabadon mozogjanak – a kengyelt illessze a kis résbe.

Tankolás és az olajszint ellenőrzése

• Ólommentes benzint tankoljon (lásd a motor kézikönyvében).
• Az üzemanyagtartályt maximum a betöltőcsonk alsó széle alatt 2 cm - ig töltse.
  ■ Szorosan zárja le az üzemanyagtartályt.
  ■ Ellenőrizze az olajszintet, szükség esetén töltse után (lásd a „Motorkézikönyv” című kiadványt).

Tisztítsa meg a motoron található akkumulátor rekeszt.

■ Ruha és kefe segítségével távolítsa el az akkumulátor rekeszen lévő idegen testeket és szennyeződéseket.

Motor indítása

1. ábra

⚠️ Veszély

A sérülések megelőzése végett, – a motort ne indítsa el, ha a kidobó előtt áll;

• tartsa távol a kezét és lábát a vágóműtől;
  – keze, lába vagy egyéb testrésze sohase kerüljön a forgó részek közelébe. Tartsa magát mindig távol a kidobótól.
  Mielőtt a motort elindítaná, kapcsoljon le minden vágóberendezést és meghajtást.
  A készüléket az indításkor nem szabad megdönteni. A készüléket lehetőleg rövid vagy kevés fűvel benőtt sík terepen kell beállítani.

Megjegyzések a motorral kapcsolatban

– Vegye figyelembe a motor kézikönyvében található információkat.
– Egyes modelleken nincs gázkar, a fordulatszám beállítása automatikusan történik. A motor mindig optimális fordulatszámon jár.

■ Helyezze az indító akkumulátort a motoron lévő akkumulátor rekeszbe, míg be nem kattan – 5A kép.
■ Nyissa ki a benzincsapot (ha van ilyen).
- Állítsa a gázkart (ha van ilyen) /max állásba – 5B ábra.
■ A készülék mögött állva – a biztonsági kengyelt lenyomni és lenyomva tartani – 5C ábra.
■ Működtesse a vezető rúdon lévő gyújtáskulcsot, míg a motor el nem indul (az indítással max. 5 mp-ig próbálkozzon, majd várjon legalább 1 percet) – 5C ábra.

Amikor a motor jár:

■ A motor elindítását követően a gázkart (amennyiben van) a motor rövid bemelegítéséhez tolja a /max és /min közé.
■ Fünyíráshoz a gázkart (ha van) teljes gázra kell állítani.

i Megjegyzés

A motor kezelésére vonatkozó további információkat a motor kézikönyve tartalmaz.

Motor leállítása

1. ábra

■ A gázkart (ha van) /min. állásba állítani.
■ A biztonsági kengyelt elengedni. A motor és a vágómű rövid idő múlva teljesen leáll.

Munkavégzés a géppel

A kerékmeghajtás be- és kikapcsolása

(csak a kerékmeghajtásos készülékeknél)

6A, B, C ábra

A kerékmeghajtás bekapcsolása

■ Húzza meg a kart/kengyelt és tartsa így.

A kerékmeghajtás kikapcsolása

■ Engedje el a kart/kengyelt.

i Útmutató a gépekhez a 6C ábra alapján

A be-/kikapcsoláshoz használható mind a bal mind a jobb oldali kar, ill. akár mindkét kar egyszerre.

i Megjegyzés

A szerkezeti sajátosságokból adódóan előfordulhat, hogy a készülék hátrafelé húzásakor a hátsó kerekek nagyobb ellenállást fejtenek ki.

Ez nem jelenti a gép hibáját, mindössze egy műszaki okokból eredő jelenség. Hibaelhárítás (a modelltől függően): Tolja kissé előre, majd hátra a gépet, anélkül hogy a hajtáskart húzná.

Kerékmeghajtás meghajtási sebességének módosítása

(kiviteltöl függöen)

Figyelem

A készülék károsodásai

A beállítást csak járó motor mellett végezze el.

6D, E ábra

■ A különböző sebességfokozatok között a kisebbik karral lehet váltani (1/min/ ⇌ és 4/max/ ⚡). 6F, G ábra

■ A sebességfokozatok között a karral lehet váltani (1/min/ és 4/max/)

i Megjegyzés

Műszaki okokból kifolyólag előfordulhat, hogy álló gép esetén a sebesség csak nehezen változtatható.

Hibaelhárítás: Húzza a hajtáskart és válasszon sebességfokozatot.

A fügyűjtőt levenni és kiüríteni (fü-felfogóval rendelkező készülékeknél)

11. ábra

Ha a levágott fű a talajon marad vagy a töltési szintjelző (opcionális, 12. ábra) azt jelzi ki, hogy a kosár megtelt:

■ Engedje el a biztonsági reteszt és várja meg, amíg a motor leáll.
■ A kidobólemezt vegye le és a fügyűjtőt akassza ki.
■ A tartalmát ürítse ki.

Munkavégzés fügyűjtő nélkül Amikor leveszi a fügyűjtőt, a kidobólemez lecsapódik. Ha fügyűjtő nélkül dolgozik, a kidobólemez a levágott füvet egyenesen lefelé dobja.

Átszerelés a takaráshoz

(opcionális mulcsozó-tartozékkal rendelkező gépek esetén)

Hátsó kidobós gépek:

8A ábra

■ Kidobólemezt megemelni.
■ A fügyüjtöt levenni.
■ Az mulcsozó éket betenni (a modelltől függően).
■ A kidobólemezt leengedni.

i Megjegyzés

Beépített aprító funkcióval rendelkező gépekhez nincs szükség külön mulcsozó ékre: ezt a funkciót a speciális kialakítású hátsó fedél veszi át (8B ábra).

Oldalkidobós gépek:

9. ábra

■ Ütköző/zárórész felszerelése az oldalkidobó helyére (9A ábra) vagy
- Távolítsa el az oldalkidobót – az ütköző/zárórész automatikusan bezárul (9B ábra).

Gép átszerelése oldalsó kidobásra

(kiviteltöl függöen)

■ Ha rendelkezésre áll: Vegye le a füfelfogót és engedje le a hátsó kidobónyilás fedelét.
■ Emelje meg kissé az ütközöt/zárórészt és szerelje fel az oldalkidobót (9C ábra).

A munka végeztével

■ Húzza ki az indítókulcsot (ha van ilyen).
■ Várjon, amíg minden mozgó alkatrész teljesen leáll, és a motor lehül.
■ Zárja el a benzincsapot (ha rendelkezésre áll – lásd a motorkézikönyvet).
■ A motornál a gyújtógyertya csatlakozóját vegye le.

■ A fügyűjtőt ürítse ki.

■ Távolítsa el az indító akkumulátort a motorról – 16. ábra

■ Szükség esetén töltse fel az akkumulátort. 17. ábra

Az akkumulátor töltöttségének ellenőrzéséhez nyomja meg az akkumulátoron található gombot (1). A LED-ek (2) kijelzik a hozzávetőleges töltöttséget. Ha a LED villog, az akkumulátort azonnal tölteni kell.

i Megjegyzés

A gépet zárt helyen tárolja, tárolás elött várja meg, míg a motor lehül.

Hasznos tanácsok a gyep ápolásához

Néhány tanács, hogy a fü egész- ségesen és egyenletesen nőjön.

Nyírás

A gyep különféle füfajtákat tartalmaz. Ha Ön gyakran nyírja a füvet, a vastagabb, erősebb füfélék nönek, amelyeknek erős a gyökerük, és összefüggő gyepszőnyeget alkotnak. Ha Ön ritkán nyírja a füvet, a hosszú, vékonyszálú füfélék és vad lágyszárúak(például here, százszorszép) kerülnek túlsúlyba.

A gyep normal magassága mintegy 4–5 cm. A füvet a fü teljes magasságának csak ^1/3 -ra nyírja; vagyis 7–8 cm magas füvet vágjon normal magasságra.

A gyepet lehetőleg ne vágja 4 cm-nél rövidebbre, mert száraz időben károsodik a gyepföld.

A magasra nőtt füvet (például pihenőszabadság után) szakaszo-san vágja vissza normál magas-ságúra. Fűnyíráskor a vágási nyomok mindig fedjék egymást valamelyest.

Aprítás (tartozékokkal)

A füvet egészen kis (körülbelül 1 cm-es) darabkákban vágja le, és a földön hagyja. Így a gyep számára számos tápanyag helyben marad.

Az optimális eredmény eléréséhez a fűnek állandóan rövidnek kell lennie, lásd még a „Fűnyírás” fejezetet. Aprításkor vegye figyelembe az alábbi tudnivalókat:

• ne vágjon nedves füvet.
• a levágott fű nem lehet hosszabb 2 cm-nél.
  – Lassan haladjon.
  – A motorfordulatszámot állítsa maximálisra.
  – A vágóművet rendszeresen tisztítani kell.

Szállítás

Rövid távon kézzel

⚠️ Veszély

A forgó vágószerszám eltalálhat bizonyos tárgyakat, amelyeket elrepíthet és így károkat okozhat. Ha a készüléket nem füvön, hanem más felületen mozgatja, előzőleg állítsa le a motort.

Közlekedési eszközzel

⚠️ Veszély

Minden szállítás előtt állítsa le a motort és hagyja lehúlni. Húzza ki a gyújtógyertya csatlakozóját.

Ne szállítsa a készüléket megdöntve.

Szállításkor a készüléket rögzítse a járművön vagy járműben, a véletlen megcsúszást megelőzése végett.

A gépet csak üres üzemanyagtartállyal szállítsa. A tanksapka mindig legyen fixen lezárva.

Készülék lehajtható rúddal: 10. ábra

■ A könnyebb elhelyezés végett a készülék kormányrúdja lehajtható.

Karbantartás/A készülék tisztítása

Veszély

A sérülések elkerülése végett, a készüléken végzendő bármilyen munka előtt

• kapcsolja ki a motort,
  – húzza ki az indítókulcsot (ha van ilyen),
  – Várjon, amíg minden mozgó alkatrész teljesen leáll, és a motor lehül.
  – A gyújtógyertya csatlakozóját a motornál vegye le, hogy a motor véletlen indítását megakadályozza.
  – Távolítsa el az indító akkumulátort a motorról,
  – A motor kézikönyvében található kiegészítő biztonsági utasításokat vegye figyelembe.

Veszély

A vágómű által okozható sérülések megelőzése végett minden munkálatot, mint például a kések cseréje vagy élezése, csakis szakmühelyben végeztessen el (Speciális szerszámok szükségesek).

A kés csavarjának meghúzási nyomatéka:

- 51–68 Nm (acél házzal szerelt fünyíróknál)

- 36-44 Nm (műanyag házzal szerelt fűnyíróknál)

Figyelem

A készüléket mindig csak úgy döntse meg, hogy a gyújtógyertya felfelé mutasson; így megelőzhetők a motornak az üzemanyag vagy az olaj kifolyása miatti károsodásai.

Karbantartás

Figyelem

Tartsa be a motor kezelési utasításában található karbantartási előírásokat.

A szezon végén a készüléket szakmühelyben vizsgáltassa át és végeztesse el a karbantartást.

Minden javítást szakszervizzel végeztessen el.

Figyelem

A motorolaj veszélyezteti a környezetet.

Az olajcserekor keletkező fáradtolajat adja le egy fáradtolajgyűjtőtelepen vagy egy hulladéktisztítóban.

Az akkumulátorok veszélyeztetik a környezetet.

A használt akkumulátorok nem tartoznak a háztartási hulladékhoz. A használt akkumulátorokat a kereskedőnél vagy a hulladéktisztító üzemben adja le.

Szerelje ki az akkumulátort mielőtt a készüléket ócskavasként kiselejtezné.

i Megjegyzés

Tartsa be a motor kézikönyvében megadott ellenőrzési és karban-tartási időközöket.

Modelltöl függöen a gép elektronikus karbantartásjelzővel van felszerelve (13. ábra).

Vegye figyelembe a megfelelő a karbantartási jelzéseket és az írásos karbantartási utasításokat.

A kezelésre vonatkozó leírást és további információkat a karban-tartásjelzőhöz mellékelt, különálló kezelési útmutatóban talál.

Az üzemeltetés megkezdése elötti teendők

■ Ellenőrizze az olajszintet, szükség esetén töltse fel.
■ Ellenőrizze a csavarkötéseket, szükség esetén húzza meg a csavarokat.
■ Ellenőrizze a biztonsági berendezéseket.

■ Az idegen testeket és szennyeződéseket ruha és kefe segítségével távolítsa el a motoron lévő akkumulátor rekeszről.

A tengelykapcsoló kapcsolódását ellenőrizze:

(csak a kerékmeghajtásos készülékeknél)

– Járó motornál, kikapcsolt kerék-meghajtásnál a készüléknek nem szabad haladó mozgást végeznie.
– Járó motornál és bekapcsolt kerékmeghajtásnál a készüléknek előre kell haladnia.

15. ábra

■ Szükség esetén állítsa be a kapcsolási pontot a kerék-meghajtó karon lévő recézett kerékkel/állítóanyával (kiviteltől függően a kapcsolókonzol alsó részén) vagy a bowdenkábelen.

i Megjegyzés

Néhány modellnél nincs beállítási lehetőség.

Az első 2–5 üzemóra után

■ Olajat cserélni, lásd a motor kézikönyvét.

Minden nyírás után vagy szükség esetén

■ töltse fel az akkumulátort.

Szezononként egyszer

■ Olajat cserélni, lásd a motor kezelői útmutatóját.
■ A kidobólemez csuklópontjait és forgó részeit megolajozni.
■ A szezon végén a készüléket szakmühelyben vizsgáltassa át és végeztesse el a karbantartást.
■ Az akkumulátort és a töltőkészüléket rendszeresen (legalább évente 1x) ellenőriztesse szakservizben.

A készülék tisztítása

Figyelem

Tisztítsa meg a készüléket minden használat után.

A tisztítatlan készülék anyaga és működése károsodik.

Ne használjon nagynyomású tisztítót.

A fügyüjtő tisztítása

(csak fü-felfogóval rendelkező készülékeknél)

Legegyszerübb közvetlenül a fünyírás után tisztítani.

■ A fügyüjtöt vegye le és ürítse ki.
■ A fügyűjtő erős vízsugárral (kerti csap) kitisztítható.
■ A fügyűjtőt a következő használat előtt alaposan meg kell szárítani.

A vágómű tisztítása

Veszély

A vágóművel történő munkavégzés során megsérülhet. Használjon védőkesztyűt.

Figyelem

A készüléket mindig csak úgy döntse meg, hogy a gyújtógyertya felfelé mutasson; így megelőzhetők a motornak az üzemanyag vagy az olaj kifolyása miatti károsodásai. Ne fröcskölje le a gépet vízzel, mivel így az elektromos alkatrészek megrongálódhatnak. Óvja az akkumulátort és a töltőkészüléket a nedvességtől. Tisztítsa meg a készüléket, lehetőleg mindig közvetlenül a használat után.

Tisztítsa meg a motoron található akkumulátor rekeszt.

■ Az idegen testeket és szennyezödéseket ruha és kefe segítségével távolítsa el a motoron lévő akkumulátor rekeszröl.

Gépek fedélmosó rendszer nélkül:

■ A vágóművet és a kidobólemezt tisztítsa kefével, kissöprűvel vagy törlőruhával.
- Állítsa a készüléket a kerekeire, és a látható fűmaradványokat és szennyeződéseket távolítsa el.

Gépek fedélmosó rendszerrel:

14. ábra

Fedélmosó rendszerrel ellátott fünyírók vízcsatlakozóval vannak felszerelve.

Segítségével leöblíthetők a füma-radványok a fünyíró aljáról, és megakadályozható a korrozív hatású vegyszerek lerakódása. A fünyírást követően a következők szerint járjon el:

- Állítsa a gépet sík, kavicsoktól, kövektől stb. mentes területre.

i Megjegyzés

A kidobócsövet ne fordítsa házak, garázsok és hasonlók felé.

■ Szereljen egy kereskedelmi forgalomban kapható tömlőadapterter (opcionálisan a szállított csomagban) egy víztömlőre, és csatlakoztassa a fűnyíró vízcsatlakozójára.

■ Nyissa meg a vizet.
■ Indítsa be a motort, és járassa néhány percig.
- Állítsa le a motort, és válassza le a víztömlőt a gépről.

A tisztítási folyamat befejezése után:

• Indítsa be a motort, és járassa néhány percig, hogy a nyírófedél alsó része megszáradhasson.
  ■ Állítsa le a motort.

Üzemen kívül helyezés

⚠️ Veszély

Robbanás- és tűzveszély. Ha a készülék tartályában üzemanyag (benzin) van, akkor a készüléket sohse tárolja olyan helyiségben, ahol az üzemanyag gőzei nyílt láng vagy szikra hatásának lehetnek kitéve.

Figyelem

Anyagkárosodások a készülékben.

– A készüléket (miután lehült a motor) kizárólag tiszta és száraz helyen tárolja.
– Hosszabb tárolás estén, pl. télen, óvja a készüléket a rozsdásodástól.
– Az akkumulátort és a töltőkészüléket hűvös, száraz helyen kell tárolni.
– Óvja az akkumulátort és a töltőkészüléket nedvességtől, esőtől, hótól és fagytól.

Szezon végén, vagy ha a készüléket egy hónapnál hosszabb ideig nem használja:

- Az üzemanyagot megfelelő edénybe leengedni, a motort tárolni, ahogy az a motor kezelői útmutatójában olvasható.

Figyelem

Az üzemanyagot csak szabadban engedje le.

■ A készüléket és a fügyűjtőt tisztítsa meg.
■ Rozsdásodás ellen minden fémalkatrészt olajos (gyantamentes olaj) törlőruhával át kell törölni vagy olajpermettel kell bepermetezni.
■ Az akkumulátort töltse fel.

Garancia

Minden országban érvényesek az általunk vagy a forgalmazónk által kiadott szavatossági feltételek. Minden készülék üzemzavarait térítésmentesen, a szavatosság keretein belül elhárítjuk, amennyiben azok anyag- vagy gyártási hibák miatt keletkeztek. Reklamáció esetén kérjük, forduljon az eladóhoz, vagy a legközelebbi képviselethez.

Információ a motorról

A motorgyártó felel minden, a motorral kapcsolatos problé- máért a teljesítmény, teljesít- ménymérés, műszaki adatok, szavatosság és a szerviz vonat- kozásában. Közelebbi információkat a motor- gyártó külön mellékelt üzemben- tartói/kezelési kézikönyvében talál.

Üzemzavarok felismerése és javítása

A fünyíró üzemzavarainak gyakran egészen egyszerű okai vannak, amelyek felismerhetők és egyes esetekben Ön által is elhárithatók. Minden más esetben a forgalmazó szívesen segít Önnek.

Probléma Lehetséges ok(ok) Hibaelhárítás

A motor nem ugrik be.	A gázkar állása nem megfelelő.	A gázkart |állásba tenni vagy CHOKE (hideg motornál).
		A gázkart /max. állásba vagy START-ra állítani (meleg motornál).
	Túl magas a fű. A fűnyírót olyan területre vinni, ahol alacsonyabb a fű.
	Nincs üzemanyag a tartályban. A tartályt tiszta, friss üzemanyaggal feltölteni.
	Gyújtógyertya csatlakozó nincs a gyújtógyertyára csatlakoztatva.	A gyújtógyertya csatlakozóját visszatenni.
	Az üzemanyag régi vagy szennyezett.	Az üzemanyagot frissre cserélni.
	Levegőszűrő piszkos. A légszűrőt megtisztítani.
	Az akkumulátor nem megfelelően van behelyezve.	Helyezze az akkumulátort helyesen a motoron lévő akkumulátor rekeszbe, hogy bekattanjon.
	Akkumulátor lemerült. Az akkumulátort a készülékkel együtt szállított töltőkészülékkel feltölteni.
	A vezeték sérült. Ellenőrizni, hogy az elektromos vezetékek rendben vannak-e.
	Az akkumulátor meghibásodott. Ellenőriztesse az akkumulátort szakszervizben.
Szokatlan zörejek (csörömpölés, zörgés, zakatolás).	Csavarok, anyák vagy egyéb rögzítőelemek lazák.	Az alkatrészeket rögzíteni. Ha a zörejek megmaradnak: Keresse fel a szakmühelyt.
Rázkódás, vibráció. A kések lazák	A késeket rögzítő csavarokat szakmühelyben húzassa meg.
	A kések hibásak.	A késeket szakmühelyben cseréltesse ki.
	A kések kiegyensúlyozása nem megfelelő.	A késeket szakmühelyben cseréltesse ki vagy egyensúlyoztassa ki.
	A motor rögzítse laza.	A motort szakmühelyben rögzíttesse.
A vágás nem tiszta vagy esik a fordulatszám.	A fű túl magas. Nagyobb vágásmagasságot állítson be, szükség szerint másodszor is nyírja le a füvet.
Fű marad a talajon, vagy a fügyüjtő nem telik meg.	A fű túl nedves. Hagyja a pázsítot megszáradni.
	A kidobó eltömődött.	Állítsa le a motort, az eltömődést szün-tesse meg.
	A kés életlen.	A késeket szakmühelyben cseréltesse ki vagy éleztesse meg.
	A motorteljesítmény nem elegendő.	Gyakrabban nyírja a füvet, nagyobb vágásmagasságot állítson be.
	A fügyüjtő megtelt.	A motort állítsa le, a fügyüjtőt ürítse ki.
	A fügyüjtő elszennyeződött.	Állítsa le a motort, a fügyüjtő szellőző-réseit tisztítsa meg.
Nem működik a kerékmeg-hajtó.	Az ékszíj elszakadt vagy a meghajtó hibás.	A hibás alkatrészeket szakmühelyben kicseréltetni.
	Berántókötél/bowdenkábel szakadt.	A hibás alkatrészeket szakmühelyben kicseréltetni.

Spis treści

– batérie/akumulátory,

- benzínovú nádrž

Nebezpečenstvo zakopnutia
