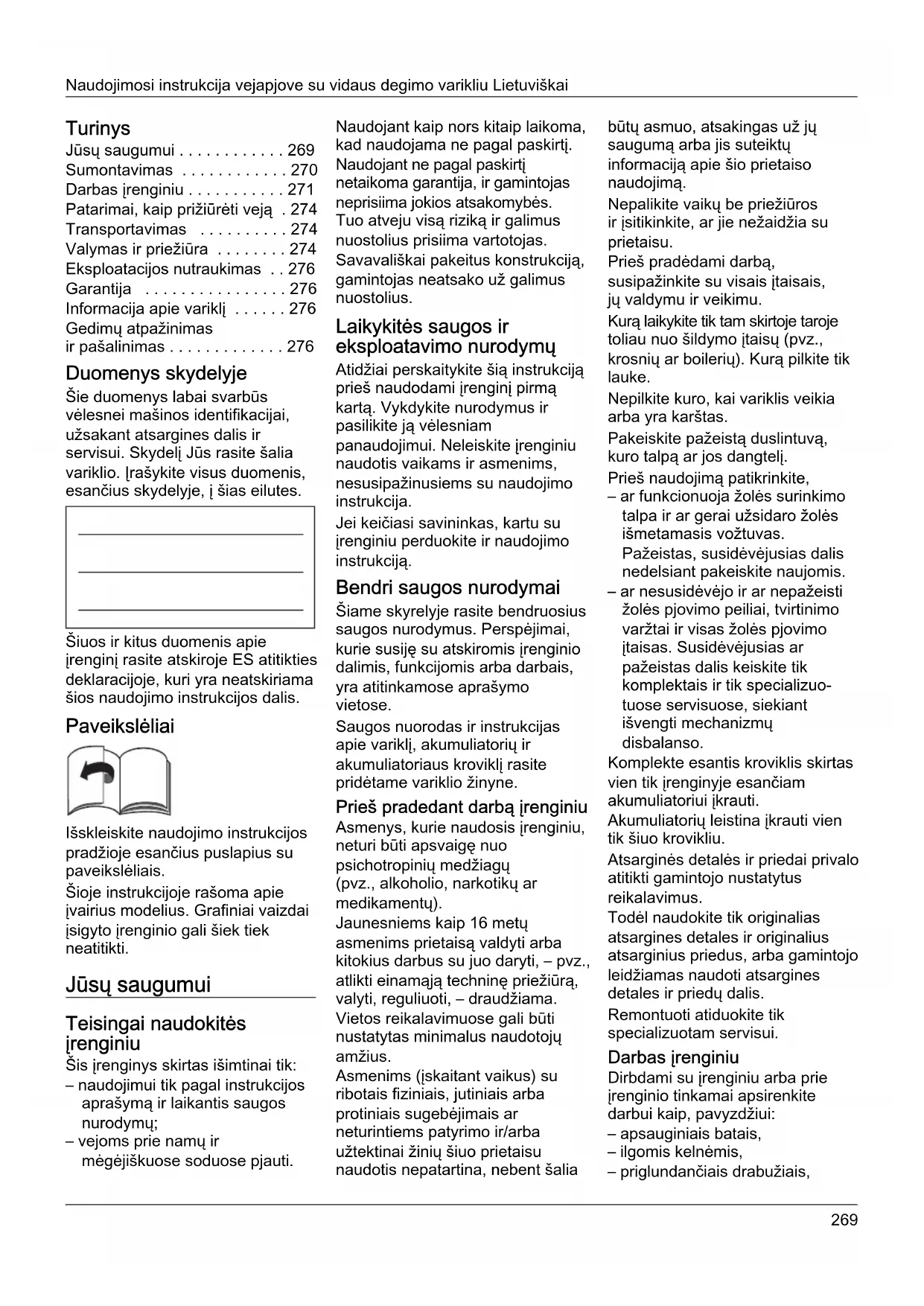

NAUDOJIMO INSTRUKCIJA 12AYPV7E650 Wolf Garten

Jūsų saugumui ..... 269

Sumontavimas 270

Darbas jrenginiu ..... 271

Patarimai, kaip prižiūrėti veją . 274

Transportavimas 274

Valymas ir priežiūra ..... 274

Eksploatacijos nutraukimas .. 276

Garantija 276

Informacija apie variklj ..... 276

Gedimų atpažinimas ir pašalinimas .... 276

Duomenys skydelyje

Šie duomenys labai svarbūs vélesnei mašinos identifikacijai, užsakant atsargines dalis ir servisui. Skydelj Jūs rasite šalia variklio. įrašykite visus duomenis, esančius skydelyje, į šias eilutes.

Šiuos ir kitus duomenis apie įrenginį rasite atskiroje ES atitikties deklaracijoje, kuri yra neatskiriama šios naudojimo instrukcijos dalis.

Paveikslèliai

Išskleiskite naudojimo instrukcijos pradžioje esančius puslapius su paveikslėliais.

Šioje instrukcijoje rašoma apie įvairius modelius. Grafiniai vaizdai įsigyto įrenginio gali šiek tiek neatitikti.

Jūsų saugumui

Teisingai naudokitės įrenginiu

Šis jrenginys skirtas išimtinai tik:

– naudojimui tik pagal instrukcijos aprašymą ir laikantis saugos nurodymų;

– vejoms prie namų ir mėgėjiškuose soduose pjauti.

Naudojant kaip nors kitaip laikoma, kad naudojama ne pagal paskirti.

Naudojant ne pagal paskirtį netaikoma garantija, ir gamintojas neprisiima jokios atsakomybės.

Tuo atveju visą riziką ir galimus nuostolius prisiima vartotojas.

Savavališkai pakeitus konstrukcija, gamintojas neatsako už galimus nuostolius.

Laikykitės saugos ir eksploatavimo nurodymų

Atidžiai perskaitykite šią instrukciją prieš naudodami jrenginį pirmą kartą. Vykdykite nurodymus ir pasilikite ją vėlesniam panaudojimui. Neleiskite jrenginiu naudotis vaikams ir asmenims, nesusipažinusiams su naudojimo instrukcija.

Jei keičiasi savininkas, kartu su jrenginiu perduokite ir naudojimo instrukciją.

Bendri saugos nurodymai

Šiame skyrelyje rasite bendruosius saugos nurodymus. Perspėjimai, kurie susiję su atskiromis įrenginio dalimis, funkcijomis arba darbais, yra atitinkamose aprašymo vietose.

Saugos nuorodas ir instrukcijas apie variklj, akumuliatorių ir akumuliatoriaus kroviklj rasite pridėtame variklio žinyne.

Prieš pradedant darba jrenginiu

Asmenys, kurie naudosis jrenginiu, neturi būti apsvaigę nuo psichotropinių medžiagų (pvz., alkoholio, narkotikų ar medikamentų).

Jaunesniems kaip 16 metų asmenims prietaisą valdyti arba kitokius darbus su juo daryti, – pvz., atlikti einamają techninę priežiūrą, valyti, reguliuoti, – draudžiama.

Vietos reikalavimuose gali būti nustatytas minimalus naudotojų amžius.

Asmenims (įskaitant vaikus) su ribotais fiziniais, jutiniais arba protiniais sugebėjimais ar neturintiems patyrimo ir/arba užtektinai žinių šiuo prietaisu naudotis nepatartina, nebent šalia būtu asmuo, atsakingas už jų saugumą arba jis suteiktų informaciją apie šio prietaiso naudojimą.

Nepalikite vaikų be priežiūros ir įsitikinkite, ar jie nežaidžia su prietaisu.

Prieš pradėdami darbą, susipažinkite su visais įtaisais, jų valdymu ir veikimu.

Kurą laikykite tik tam skirtoje taroje toliau nuo šildymo įtaisų (pvz., krosnių ar boilerių). Kurą pilkite tik lauke.

Nepilkite kuro, kai variklis veikia arba yra karštas.

Pakeiskite pažeistą duslintuvą, kuro talpą ar jos dangtelį.

Prieš naudojimą patikrinkite,

– ar funkcionuoja žolės surinkimo talpa ir ar gerai užsidaro žolės išmetamasis vožtuvas.

Pažeistas, susidėvėjusias dalis nedelsiant pakeiskite naujomis.

– ar nesusidėvėjo ir ar nepažeisti žolės pjovimo peiliai, tvirtinimo varžtai ir visas žolės pjovimo įtaisas. Susidėvėjusias ar pažeistas dalis keiskite tik komplektais ir tik specializuotuose servisuose, siekiant išvengti mechanizmų disbalanso.

Komplekte esantis kroviklis skirtas vien tik jrenginyje esančiam akumuliatoriui ikrauti.

Akumuliatorių leistina įkrauti vien tik šiuo krovikliu.

Atsarginės detalės ir priedai privalo atitikti gamintojo nustatytus reikalavimus.

Todėl naudokite tik originalias atsargines detales ir originalius atsarginius priedus, arba gamintojo leidžiamas naudoti atsargines detales ir priedų dalis.

Remontuoti atiduokite tik specializuotam servisui.

Darbas jrenginiu

Dirbdami su jrenginiu arba prie jrenginio tinkamai apsirenkite darbui kaip, pavyzdžiui:

- apsauginiais batais,

- ilgomis kelnėmis,

– priglundančiais drabužiais,

• klausos apsauga,
• naudokite apsauginius akinius.
  Visi apsauginiai įtaisai turi būti sumontuoti ir veikti nepriekaištingai.
  Neleistini jokie apsauginių įtaisų konstrukcijos pakeitimai. Įrankiu naudokitės tik tuomet, kai jo techninė būklė nepriekaištinga, tokia pati, kaip ir įsigijimo momentu. Niekada nekeiskite gamykloje atliktų variklio nustatymų. Venkite atviros liepsnos, kibirkščiavimo ir nerūkykite.

Prieš atliekant įrenginio aptarnavimo darbus

Tam, kad išvengtumėte sužeidimų, prieš atlikdami įrankio aptarnavimo darbus (pvz., techninio aptarnavimo ir reguliavimo) ir transportuodami (pvz., keldami ar nešdami)

• išjunkite variklj,
  – Ištraukite degimo raktą (jei yra),
  – Palaukite, kol sustos judėjusios visos judančios dalys; variklis turi atvėsti,
  – Ištraukite uždegimo kištuką, kad būtų nejmanomas atsitiktinis variklio užvedimas,
  – pašalinkite nuo variklio paleidimo akumuliatorių,
• Vykdykite nurodymus, esančius variklio instrukcijoje.

Pabaigus darba jrenginiu

Niekada nepalikite veikiančio jrenginio, neišjunge variklio ir neištraukę degimo rakto (jei yra).

Saugos įtaisai

1 pav.

⚠️ Pavojus

Niekuomet nedirbkite įrankiu su pažeistais ar nuimtais apsauginiais įtaisais.

Apsauginis lankelis (1)

Apsauginis lankelis užtikrina Jūsų saugą, suteikdamas galimybę prireikus nedelsiant išjungti variklj ir žolės pjovimo įtaisą.

Neleistina bandyti apsieiti be jo.

Išmetimo vožtuvas (2) arba apsauga nuo išsviedimo (3) Išmetimo vožtuvas arba apsauga nuo išsviedimo apsaugo Jus nuo sužeidimo pjovimo įtaisu ar išsviedžiamais kietais daiktais. Neleistina naudotis įrankiu be išmetimo vožtuvo ar apsaugos nuo išsviedimo.

Simboliai ant jrenginio

Ant įrankio yra lipdukai su įvairiais simboliais. Pateikiame šių simbolių paaiškinimą:

Dèmesio! Prieš pradèdami naudoti perskaitykite naudojimo instrukciją!

Pašaliniai turi būti atokiau nuo darbo vietos!

Prieš pradedant bet kokius darbus ir prieš paliekant įrenginį, būtinai išjunkite variklj.

Papildomi nurodymai skyrelyje „Jūsų saugumui“.

Prieš atlikdami aptarnavimo darbus su žolės pjovimo įtaisu, ištraukite uždegimo žvakės kištuką! Laikykite rankas ir kojas kuo toliau nuo žolės pjovimo įtaiso! Prieš valydami, reguliuodami ar tikrindami įrenginį, išjunkite jį ir ištraukite uždegimo žvakės kištuką!

Sužeidimo pavojus – dirbkite tik su apsauga nuo išsviedimo.

OK

Sužeidimo pavojus – dirbkite tik su sumontuotu apsauginiu lankeliu.

Sužeidimo pavojus – dirbkite tik su sumontuotu išmetimo vožtuvu.

Pasistenkite, kad šie simboliai išliktų matomi.

Simboliai instrukcijoje

Šioje instrukcijoje naudojami simboliai, kurie žymi pavojų arba svarbius nurodymus. Paaiškiname simbolių reikšmę:

⚠️ Pavojus

Jums nurodoma apie pavojų, susijusį su atliekamais veiksmais ir sąlygojanti grėsmę žmonėms.

Démesio

Jums nurodoma apie pavojų, susijusį su atliekamais veiksmais ir sąlygojanti materialinių nuostolių grėsmę.

i Nurodymas

Pažymi svarbią informaciją ir patarimus darbui įrankiui.

Sumontavimas

Prietaiso montavimas pavaizduotas paveikslėliais atskirai įdedamame lape.

i Pastaba del utilizavimo

Pakuočių likučius, senus įrenginius ir t. t. pašalinkite remdamiesi vietos teisės aktų reikalavimais.

Darbas jrenginiu

Laikykitės nurodymų, esančių variklio instrukcijoje.

⚠️ Pavojus

Nelaimingi atsitikima

– Pašaliniai, ypač vaikai ir gyvūnai, pjaunant vejapjove, turi būti atokiau. Sužeidimo išmetamais akmenukais ar kitais daiktais pavojus.

Pargriuvimas

– Stumkite vejapjovę tik eidami žingsniu.

– Ypatingas atsargumas reikalingas, kai pjaunate atbulomis, tempdami jrenginj.

- Stačiose nuokalnėse vejapjovė gali apvirsti ir Jūs galite susižeisti. Visuomet pjaukite skersai šlaito, niekuomet aukštyn arba žemyn. Nepjaukite, jei nuolydis statesnis, negu 20%.

– Ypatingas atsargumas reikalingas keičiant krypti, visuomet pasistenkite stovėti stabiliai.

– Kyla pavojus susižeisti, pjaunant pakraščiuose. Pavojinga pjauti netoli kraštų, gyvatvorių arba stačių šlaitų. Pjaudami visada laikykitės saugaus atstumo.

– Pjaunant drėgną žolę dėl sumažintos sukibimo su dirva jėgos įrenginys gali nuslysti ir Jūs galite pargriūti. Pjaukite tik sausą žolę.

– Dirbkite tiktai dieną arba esant geram apšvietimui.

Susižeidimas

- Vejapjovės vedimo rankena užduoda saugų atstumą nuo veikiančio įrenginio, visuomet išlaikykite jį.

– Darbo metu dirbančiojo darbo zona yra už rankenu.

– Niekuomet neartinkite prie sukiuju dalių ir nekiškite po jomis nei rankų, nei koju.

– Nedirbkite su prietaisu, esant blogoms oro sąlygoms, pvz., esant lietaus arba perkūnijos pavojui.

– Išjunkite varikli ir palaukite, iki visiškai sustos žolės pjovimo įtaisas:

- prieš paversdami jrengini,

– prieš transportuodami jrengini ne veja,

– Išjunkite varikli ir, kad variklis nebūtu užvestas netyčia: ištraukite uždegimo raktą (jei yra), pašalinkite nuo variklio paleidimo akumuliatorių, leiskite varikliui atvėsti ir ištraukite uždegimo žvakės kištuką,

– prieš pašalindami užsikimšimų ir įstrigimų priežastis,

– prieš tikrindami, valydami, reguliuodami vejapjovę ar atlikdami techninio aptarnavimo darbus,

– Jei koks svetimkūnis pasitaikytų. Patikrinkite, ar niekas nepažeista ir, atiduokite i specializuotas serviso dirbtuves,

- jei jrenginys pradeda nejprastai stipriai vibruoti. Nedelsiant patikrinkite prietaisą.

– Niekuomet nekelkite ir neneškite vejapjovės su veikiančiu varikliu.

– Patikrinkite vietovę, kur ruošiatės pjauti žolę ir pašalinkite visus daiktus, kurie galėtu būti pagriebti ir sviedžiami.

- Jei pjovimo instrumentas pagriebia svetimkūnį (pvz., akmenį) arba įrenginys pradeda nejprastai vibruoti: nedelsdami išjunkite variklj. Prieš toliau naudojant prietaisą, reikia leisti patikrinti specializuotose dirbtuvėse, ar prietaisas nepažeistas.

– Pjaunant žolę nieko nestatykite priešais išmetimo angą. Irankiams su žolės surinkimo talpa:

– Nuimant žolės surinkimo talpą Jus ar kitus asmenis gali sužeisti išmetama žolė arba svetimkūniai. Niekuomet netuštinkite žolės surinkimo talpos varikliui sukantis. Išjunkite įrenginį.

Apsinuodijimo smalkémis pavojus. Vidaus degimo variklj galima naudoti tik lauke.

Sprogimo ir gaisro pavojus

– Benzino garai yra sprogūs ir benzinas labai lengvai užsiliepsnoja.

– Kuro baką pildykite prieš užvedant variklj. Kuro talpa turi būti uždaryta, jei variklis veikia arba yra karštas.

– Kurą pilkite tik tada, kai variklis išjungtas ir atvėsęs. Venkite atviros liepsnos, kibirkščiavimo ir nerūkykite. Kurą pilkite tik lauke.

– Neužvedinėkite variklio, jei išlietas kuras. Patraukite įrenginį iš užterštos kuru vietos ir palaukite, kol kuras išdžius.

- Tam, kad išvengtumėte gaisro pavojaus, šios dalys turi būti neužterstos žolės likučiais ir tepalais:

- variklis,

- duslintuvas,

- akumuliatorių baterija,

-benzino bakas.

Suklupimo pavojus

– Stumkite vejapjovę tik eidami žingsniu.

Démesio

Irenginio sugadinimas

- Akmenys, nukritusios šakos ir panašūs daiktai gali sugadinti jrenginį ir sutrikdyti jo funkcionavimą. Kiekvieną kartą prieš dirbdami vejapjove, pašalinkite pašalinius daiktus iš darbo vietos.

– Naudokitės įrenginiu tik tuomet, kai jo būklė nepriekaištinga. Kiekvieną kartą prieš dirbdami, apžiūrėkite vejapjovę. Ypač tikrinkite apsauginius įtaisus, valdymo elementus ir sraigtinius sujungimus, ar jie gerai įveržti. Prieš dirbdami, pakeiskite pažeistas dalis.

– Niekada nenaudokite deformuoto, buvusio nukritusio arba apgadinto akumuliatoriaus.

- Saugokite akumuliatorių ir kroviklj nuo lietaus ir drėgmės.

i Darbo laikas

Laikykitės vietinių įstatymų, reglamentuojančių darbo įrenginiu laiką (susižinokite atitinkamose įstaigose).

i Pozicijos nurodymas Nurodydami poziciją prie prietaiso (pvz., kairėje, dešinėje), mes visada žiūrime nuo kreipiamojo strypo darbo kryptimi.

Prieš pradedant eksploatuoti Variklio alyvos įpylimas

Dèmesio

Irenginys transportuojamas be variklio alyvos.

■ Todėl prieš pirmą kartą dirbant, reikia įpilti alyvos, žiūrėkite variklio instrukciją.

Akumuliatoriaus ikrovimas (lrenginiams su elektriniu užvedimu)

Atkreipkite dėmesį į visas nuorodas ir informaciją apie akumuliatorių ir kroviklį, pateiktas variklio žinyne, ir jų laikykitės.

Pavojus nudegti/apsinuodyti

Ribiniais atvejais reikia tikėtis, kad ištekės skysčių arba duju.

Elektros smūgio pavojus

Prieš kiekvieną naudojimą patikrinkite kroviklį, ar néra išorinių pažeidimų. Niekada nenaudokite apgadinto arba buvusio nukritusio kroviklio.

Démesio

– Isitikinkite, kad tinklas atitinka kroviklio gamyklos lentelėje nurodytus duomenis: 220–230 V ir 50 Hz.

– Akumuliatorių ir krovikli saugokite nuo drėgmės, lietaus, sniego bei šalčio.

- Akumuliatorių kraukite tik gerai vėdinamose ir sausose patalpose.

– Išémę akumuliatorių, atjunkite kroviklj nuo el. tinklo.

– Niekada nekiškite į akumulia- toriaus kontaktus jokių daiktu.

– Prieš atliekant darbus su krovikliu jj reikia atjungti nuo el. tinklo.

- Neatidarinėkite akumuliatoriaus ir kroviklio. Visus darbus su akumuliatoriumi ir krovikliu paveskite atlikti specializuotoms dirbtuvėms.

2 pav.

■ Prieš pirmą kartą naudojant jrenginį, akumuliatorių reikia maždaug 1 valandą krauti. Naudokite tik komplekte esantį kroviklj.

Nurodymas

Išsamios informacijos apie akumuliatoriaus ikrovimą ir akumuliatoriaus ikrovos indikaciją ieškokite variklio žinyne.

Nurodymas dèl kroviklio utilizavimo

Krovikli priklauso utilizuoti pagal elektrinių įrankių utilizavimo teisės aktus. Laikykitės vietinių teisės aktų.

Kiekvieną kartą prieš eksploatuodami, atlikite nustatymo darbus

Pavojus susižeisti

Prieš atliekant jrenginio aptarnavimo darbus

• išjunkite variklj,
• ištraukite degimo raktą (jei yra),
  – palaukite, kol visos judančios dalys visiškai sustos ir atvės variklis,
  – Nuo variklio numaukite uždegimo žvakės kištuką, kad būtų išvengta netyčinio variklio paleidimo,
  – Pašalinkite nuo variklio paleidimo akumuliatorių.

Talpos nupjautai žolei prikabinimas

(tik jrenginiams su žolės surinkimo talpa)

11 pav.

■ Pakelkite išmetimo vožtuvą ir prikabinkite talpą nupjautai žolei.

Pjovimo aukščio reguliavimas

Démesio

Jeigu teritorija nelygi, pjovimo aukšti parinkite taip, kad pjovimo peilis niekada neliestu grunto. 3 pav.

Nureguliuokite reikiamą pjovimo aukštį.

Nustatymo galimybė (priklausomai nuo modelio) nuo maždaug 3 cm iki daugiausia 9 cm.

Nurodymas

Jei prietaiso ratukai reguliuojami atskirai, visus ratukus nustatykite vienodame aukštyje.

Modelis A

■ Užfiksuokite ratukus reikiamame aukštyje.

Modelis B

■ Patraukite vožtuvėlj ir užfiksuokite reikiamoje pozicijoje.

Modelis C

■ Centrinio aukščio perstatymo svirtele pastumkite pirmyn arba atgal ir užfiksuokite reikiamoje pozicijoje.

Priekinių ratukų užfiksavimas (tik prietaisai su užfiksuojamais priekiniais ratukais)

4 pav.

Ratukus važiavimui tiesiai užfiksuokite – perstumkite ratukus pirmyn ir laisvai judančius didelėje kiaurymėje lankelius įstatykite į mažas kiaurymes.

[pilti kuro ir patikrinti alyvos lygi]

■ Pilkite bešvinį benziną (žr. variklio naudojimo instrukciją).
■ Degalų baką užpildykite tiek, kad nuo užpildymo atvamzdžio apatinio krašto liktu 2 cm.
■ Tvirtai uždarykite degalų baką.
■ Patikrinkite alyvos lygj, jei reikia, papildykite (žr. variklio žinyną).

Akumuliatoriaus skyriaus variklyje valymas

■ Svetimkūnius ir nešvarumus iš akumuliatoriaus skyriaus išvalykite šluoste ir šepečiu.

Variklio užvedimas

5 pav.

Pavojus

Tam, kad išvengtumėte sužeidimų,

– neužveskite variklio, kai stovite priešais duslintuvą;
– Rankos ir kojos turi būti kuo toliau nuo žolės pjovimo įtaiso;

– Niekada neartinkite koju, ranku ar kitu kūno daliu prie besisukančiu jrenginio daliu. Visuomet būkite atokiau nuo duslintuvo.

Prieš užvesdami variklj, atjunkite žolės pjovimo įtaisą ir pavarą. Nepaverskite vejapjovės, ją užvesdami. Pastatykite įrenginį lygioje vietoje, kur trumpa žolė.

i Nurodymai del variklio

- Atkreipkite dėmesį i informaciją variklio žinyne.

– Kai kurie modeliai yra be kuro padavimo reguliatoriaus, juose kuro padavimas reguliuojamas automatiškai. Variklis visuomet sukasi optimaliu greičiu.

■ ľstatykite paleidimo akumuliatorių į akumuliatoriaus skyrių variklyje taip, kad jis užsifiksuotų – 5A pav.

■ Atsukite benzino čiaupą (jei yra).

■ Akceleratoriaus svirti (jei yra nustatykite ties /maks. – 5B pav.

■ Stovėdami už įrenginio – nuspauskite ir laikykite apsauginį lankelį – 5C pav.

■ Laikykite jjungtą użdegimo raktą kreipiamojoje rankenoje, kol variklis użsives (bandymo užvesti trukmė maks. 5 sekundės, prieš bandant dar kartą ne mažiau kaip 1 minutę palaukti) – 5C pav.

Jei variklis dirba:

■ Varikliui užsivedus, akceleratoriaus svirti (jei yra) pastumkite i padetj tarp maks. ir min. ir leiskite varikliui šiek tiek sušilti.

- Žolės pjovimui nustatykite padavimo svirtelę (jei tokia yra) ties visu greičiu.

i Nurodymas

Daugiau informacijos apie variklio darba rasite variklio instrukcijoje.

Variklio išjungimas

7 pav.

■ Kuro perdavimo svirtelę (jei yra) perstatykite i padėtį /min.
■ Atleiskite apsaugini lankeli. Netrukus variklis sustos.

Darbas su įrenginiu Ratukų pavaros įjungimas ir išjungimas

(tik vejapjovėms su ratukų pavara) 6A, B, C pav.

Ratukų pavaros ijungimas

■ Patraukite ir laikykite svirti/lankeli.

Ratukų pavaros išjungimas

■ Atleiskite svirtj/lankelj.

Nuoroda jrenginiams, pavaizduotiems 6C

ljungti ir išjungti galima ir kairiaja, ir dešiniaja svirtele, arba ir abiem svirtelėm kartu.

i Nurodymas

Dėl konstrukcijos ypatumų gali atsitikti, kad traukiant įrenginį atgal užpakaliniai ratai gali sunkiau suktis. Tai nėra įrenginio gedimas, o tik technikos sąlygojama veiksena.

Defekto pašalinimas (priklausomai nuo modelio). pirmiausia netraukiant pavaros rankenėlės šiek tiek stumtelėti prietaisą pirmyn, o po to atgal.

Ratukų pavaros greičio keitimas

(priklausomai nuo modelio)

Démesio Irenginio sugadinimas

Nustatymus atlikite tik veikiant varikliui. 6D, E pav.

■ Maža svirtimi pasirinkite pageidaujamą greičio pakopą (nuo 1/min./ iki 4/maks./ ).

6F, G pav.

■ Svirtele parinkite vieną iš greičio pakopų (1/min/ ir 4/maks./)

i Nurodymas

Dėl techninių ypatumu gali atsitikti, kad, įrenginiui stovint, sunkiai sekasi pakeisti greitį.

Defekto pašalinimas: patraukti pavaros rankenėlę ir parinkti greičio pakopą.

Žolės surinkimo talpą nuimkite ir ištuštinkite

(prietaisams su žolės surinkimo įtaisu)

11 pav.

Jeigu žolė sugulusi ant žemės arba pilnumo stovio rodyklė (jeigu yra, 12 pav.) rodo, kad krepšys pilnas:

■ atleiskite apsauginj lankelj ir palaukite, kol variklis sustos.
■ Pakelkite išmetimo vožtuvą ir atkabinkite žolės surinkimo talpą.
■ Ištuštinkite ją.

Darbas be žolės surinkimo talpos

Jei nuimate žolės surinkimo talpą, išmetimo vožtuvas užsidaro žemyn. Dirbant be žolės surinkimo talpos, nupjauta žolė krinta tiesiai ant žemės.

Pertvarkymas mulčiavimui (jrenginiuose su pasirenkamu mulčiavimo priedu)

Irenginiai su išmetimo vožtuvu: 8A pav.

■ Pakelkite išmetimo vožtuva.
■ Nuimkite žolės surinkimo talpą.
■ mulčiavimo pleištas statykite (priklausomai nuo modelio).
■ Nuleiskite išmetimo vožtuva.

i Nurodymas

Modeliams su integruota mulčiavimo funkcija atskiras mulčiavimo pleištas nereikalingas – šią funkciją atlieka specialiai tam suformuotas galinis vožtuvas (8B pav.).

|renginiai su šoninio išmetimo mechanizmu:

9 pav.

■ Vietoje šoninio išmetimo mechanizmo sumontuokite nuo smūgių apsauganti įtaisą/ mulčiavimo skląstį (9A pav.) arba

- Nuimkite šoninio išmetimo mechanizmą – nuo smūgių apsaugantis įtaisas/mulčiavimo sklendė užsidaro automatiškai (9B pav.).

Šoninio išmetimo mechanizmo pertvarkymas įrenginyje (priklausomai nuo modelio)

■ Jei yra: Nuimkite duju kolektoriu ir nuleiskite išmetimo vožtuvą.

■ Pakelkite nuo smūgių apsaugantį įtaisą/mulčiavimo sklendę ir sumontuokite šoninio išmetimo mechanizmą (9C pav.).

Pabaigę darba

• ištraukite degimo raktą (jei yra).
• Palaukite, kol sustos judėjusios visos judančios dalys; variklis turi atvėsti.
  ■ Uždarykite benzino sklendę (jei yra – žiūr. variklio instrukcija).
  ■ Nuo variklio atjunkite uždegimo kištuką.
  ■ Ištuštinkite žolės surinkimo talpą.
  ■ Pašalinkite nuo variklio paleidimo akumuliatorių – 16 pav.
  ■ Jei reikia, akumuliatorių įkraukite. 17 pav.

Norėdami patikrinti akumuliatoriaus įkrovos būseną, spustelėkite ant akumuliatoriaus esantį mygtuką (1). Šviesos diodai (2) rodo apytikrę įkrovos būseną.

Jei mirksi vienas šviesos diodas, akumuliatorių reikia tuojau pat įkrauti.

i Nurodymas

lrenginys uždaroje patalpoje statomas tik ataušus varikliui.

Patarimai, kaip prižiūrėti veją

Keletas patarimų, kurių laikantis Jūsų vejoje visur vienodai augs sveika žolė.

Vejos pjovimas

Vejoje auga įvairių rūšių žolė. Dažnas vejos pjovimas sustiprina šaknų vystymąsi ir susidaro tvirta velėna. Jei veją pjaunate retai, įsigali aukštos žolės (pvz., dobilai arba saulutės).

Normalus vejos žolės aukštis apytikriai 4–5 cm. Pjauti reikia apie ^1/_3 žolės aukščio, taigi kai žolės aukštis 7–8 cm, galima ją trumpinti iki normalaus aukščio.

Žolès negalima trumpinti daugiau, negu iki 4 cm, kitaip išdžiūsta velėna ir nukenčia atauganti žolė.

Pvz., po atostogų ataugusią žolę nupjaukite etapais iki normalaus aukščio.

Pjaudami visada leiskite šiek tiek persidengti pjovimo juostoms.

Mulčiavimas (naudojant papildomus įrenginius)

Žolė susmulkinama mažais gabalėliais (apie 1 cm ilgio) ir lieka gulėti. Vejoje išlieka daug maisto medžiagų.

Optimalūs rezultatai pasiekiami, kai žolė vejoje palaikoma neaukšta (žiūr. skyrelij "Vejos pjovimas"). Mulčiuojant reikia:

– Nepjauti šlapios žolės.
– Trumpinti žolę ne daugiau, kaip 2 cm.
- Važiuoti lėtai.
– Dirbti esant dideliam variklio sukimosi greičiui.
– Reguliariai valyti žolės pjovimo įtaisą.

Transportavimas

Nedideli atstumai stumiant rankomis

⚠️ Pavojus

Besisukantis peilis gali užkabinti ir nusviesti įvairius objektus, todėl gali padaryti žalos.

Jei jrenginj vežate ne per žolę, variklj išjunkite.

Su transporto priemone

⚠️ Pavojus

Prieš transportuodami išjunkite varikli ir leiskite jam ataušti. Ištraukite degimo žvakės kištuką. Netransportuokite paversto įrenginio.

Transportuodami pakankamai patikimai tvirtinkite jrengini, kad jis nenuslystų.

Prietaisą transportuokite tik su tuščiu degalų baku. Bako dangtelis turi būti sandariai uždarytas.

Irenginiai su sudedama rankena: 10 pav.

■ Patogesniam supakavimui sudedamą rankeną sulankstykite.

Valymas ir priežiūra

⚠️ Pavojus

Tam, kad išvengtumėte sužeidimo, prieš visus vejapjovės priežiūros ir techninio aptarnavimo darbus

• išjunkite variklj,
  – Ištraukite degimo raktą (jei yra),
  – Palaukite, kol sustos judėjusios visos judančios dalys; variklis turi atvėsti,
  – Ištraukite uždegimo kištuką, kad būtų nejmanomas atsitiktinis variklio užvedimas,
  – Pašalinkite nuo variklio paleidimo akumuliatorių,
• Vykdykite nurodymus, esančius variklio instrukcijoje.

⚠️ Pavojus

Tam, kad apsisaugotuméte susižeidimo i aštrius žolės pjovimo peilius pavojaus, peilių keitimą ir aštrinimą paveskite specializuotam servisui (reikalingi specialūs įrankiai).

Peilio varžto veržimo momentas:

Irenginį visuomet paverskite taip, kad žvakė būtų nukreipta aukštyn, tuomet alyva ir benzinas nepadarys žalos varikliui.

Priežiūra

Démesio

Laikykitės nurodymų, esančių variklio instrukcijoje. Pasibaigus sezonui, paveskite variklio apžiūrą ir techninį aptarnavimą specializuotam servisui. Bet kokį remontą paveskite tik specializuotoms dirbtuvėms.

Démesio

Variklio alyvos žala aplinkai. Priduokite atidirbusią alyvą naudotos alyvos surinkimo vietose arba utilizacijai skirtų atliekų surinkimo vietoje.

Baterijos žala aplinkai

Panaudotos baterijos negalima mesti i buitines atliekas. Priduokite panaudotą bateriją tiems, kurie jomis prekiauja, arba utilizacijai skirtų atliekų surinkimo vietoje. Jei priduodate traktorių metalo laužui prieš tai išimkite bateriją.

i Nurodymas

Atkreipkite dėmesį i variklio žinyne pateiktus patikros ir techninės priežiūros intervalus.

Priklausomai nuo modelio, prietaisas turi elektroninių techninės priežiūros indikatorių (13 pav.). Laikykitės atitinkamų techninės priežiūros indikatoriaus rodmenų, papildomai prie rašytinių techninės priežiūros nurodymų.

Atskiroje, prie techninės priežiūros indikatoriaus pridedamos naudojimo instrukcijoje rasite informaciją apie valdymą ir kitus duomenis.

Prieš kiekvieną naudojimą

■ Patikrinkite alyvos lygj, jei reikia, papildykite.
■ Patikrinkite, ar tvirtai laikosi varžtiniai sujungimai, jei reikia, užveržkite.
■ Patikrinkite saugos jrenginius.
■ Svetimkūnius ir nešvarumus iš akumuliatoriaus skyriaus variklyje išvalykite šluoste ir šepečiu.

Patikrinkite sankabos veikimą: (tik vejapjovėms su ratukų pavara)

• Veikiant varikliui ir esant atjungtai pavarai, vejapjovė neturi judėti pirmyn.
• Veikiant varikliui ir esant ijungtai pavarai, vejapjovė turi judėti pirmyn.
  15 pav.

■ Esant reikalui, suveikimo tašką pareguliuokite rifliuotu ratuku (reguliavimo veržle) prie ratų pavaros svirties (priklausomai nuo modelio, apatinėje valdymo pulto pusėje) arba šarvuotojo lyno.

i Nurodymas

Kai kuriuose modeliuose nieko reguliuoti negalima.

Po pirmuju 2–5 eksploatacijos valandu

■ Pakeiskite alyvą, žiūr. komplekte esančią variklio instrukciją.

Po kiekvieno pjovimo arba prireikus

■ l'kraukite akumuliatorių.

Vieną kartą per sezoną

■ Pakeiskite variklio alyva, žiūr. pridedamą variklio instrukcija.
■ Išmetimo vožtuvo vyrius ir spyruokles sutepkite.
■ Pasibaigus sezonui, paveskite servisui patikrinti jrenginj.
■ Reguliariai (ne rečiau kaip 1x metuose) paveskite specializuotoms dirbtuvėms patikrinti akumuliatorių ir kroviklį.

Valymas

Démesio

Valykite jrenginj kiekvieną kartą po naudojimo. Dél nevalymo vejapjovė genda ir nuostoliai neišvengiami.

Valymui nenaudokite aukšto slėgio valymo įrenginių.

Žolès surinkimo talpos valymas (tik įrenginiams su žolès surinkimo talpa)

Paprasčiausia išvalyti tuoj pat po naudojimo.

■ Žolės surinkimo talpą nuimkite ir ištuštinkite.
- Žolės surinkimo įtaisą galima valyti stipria vandens čiurkšle (laistymo žarna).
■ Gerai išdžiovinkite prieš naudojima.

Vejapjovès valymas

⚠️ Pavojus

Susizeidimo i astrius žolės pjovimo peilius pavojus. Dėvėkite apsaugines pirštines.

Démesio

Irenginj visuomet paverskite taip, kad žvakė būtų nukreipta aukštyn, tuomet alyva ir benzinas nepadarys žalos varikliui.

Niekada nepurkškite vejapjovės vandeniu, nes gali sugesti elektrinės dalys.

Saugokite akumuliatorių ir kroviklj nuo drėgmės.

Jei įmanoma, valykite vejapjovę iš karto po vejos pjovimo.

Akumuliatoriaus skyriaus variklyje valymas

■ Svetimkūnius ir nešvarumus iš akumuliatoriaus skyriaus variklyje išvalykite šluoste ir šepečiu.

Irenginiai be agregato plovimo sistemos:

• Žolės pjovimo įtaisą ir išmetimo vožtuvą valykite šepečiu, rankine šluotele ir skuduru.
  ■ Pastatykite vejapjovę ant ratukų ir visus matomus žolės ir nešvarumų likučius pašalinkite.

|renginiai su agregato plovimo sistema:

14 pav.

Vejapjovės su agregato plovimo sistema turi jungti prie vandens tiekimo sistemos. Taip galima nuplauti žolės likučius nuo pjovimo agregato apatinės pusės ir neleisti kauptis koroziją sukeliančioms cheminėms medžiagoms.

Po pjovimo atlikite šiuos veiksmus:

■ Prietaisą pastatykite ant lygaus pavirśiaus, ant kurio nėra nuolaužų, akmenų ir t. t.

i Nurodymas

Žolės išmetimo vamzdžio negalima nukreipti į namus, garažus ir pan.

■ |prastinį žarnos adapterį (į tiekimo komplektą įeina pasirinktinai) užmaukite ant vandens žarnos ir prijunkite prie pjovimo agregato jungties prie vandens tiekimo sistemos.
■ Atsukite vandens tiekimo čiaupa.
■ Paleiskite variklj ir leiskite veikti kelias minutes.
■ Variklj išjunkite ir nuo prietaiso atjunkite vandens tiekimo žarną.

Baigus valymo procesa:

■ Paleiskite variklj ir leiskite veikti kelias minutes, kad išdžiūtų pjovimo agregato apatinė pusė.
■ Variklio išjungimas.

Eksploatacijos nutraukimas

⚠️ Pavojus

Sprogimo ir gaisro pavojus.

Niekuomet nelaikykite jrenginio su benzinu bake patalpose, kuriose kuro garai gali turėti kontaktą su kibirkštimis ar su atvira ugnimi.

Démesio

Materialinių nuostolių pavojus.

– Laikykite vejapjovę (su atvésusiu varikliu) tik švariose sausose patalpose.
– Ilgiau laikant, pvz., žiemą, apsaugokite jrenginį nuo rūdžių.
- Akumuliatorių ir kroviklj laikykite vėsioje ir sausoje vietoje.
- Akumuliatorių ir kroviklj saugokite nuo drėgmės, lietaus, sniego bei šalčio.

Po sezono arba jei jrenginio nenaudosite ilgiau, negu mènesi,

■ Išleiskite kurą i tinkamą indą ir paruoškite variklį laikymui pagal variklio naudojimo instrukciją.

Démesio

Kurą išleiskite tik lauke.

■ Išvalykite įrenginį ir žolės surinkimo talpą.
■ Visas metalines dalis apsaugai nuo korozijos nuvalykite alyvuotu skuduru (alyva be dervos) arba papurkškite alyvos aerozoliu.
■ Akumuliatoriaus jkrovimas.

Garantija

Visose šalyse galioja arba mūsų kompanijos arba importuotojų suteikiama garantija. Mūsų įsipareigojimų rėmuose gedimus šaliname nemokamai, jei jų priežastis gamybos arba medžiagų defektai. Garantiniu atveju kreipkitės į pardavėjus arba į artimiausias įgaliotas dirbtuves.

Informacija apie variklj

Variklio gamintojas suteiks patarimų visais klausimais, susijusiais su varikliu, jo galia, techniniais duomenimis, garantijomis ir servisu. Informaciją rasite atskiroje variklio gamintojo instrukcijoje.

Gedimų atpažinimas ir pašalinimas

Jūsų turimo įrenginio gedimai dažnai atsiranda dėl paprasčiausių priežasčių, kurias Jūs turėtumėte nustatyti ir dažnai pašalinti. Abejotinais atvejais kreipkitės i specializuotą servisą.

Problema Galima priežastis Defekto pašalinimas

Variklis neužsiveda. Kuro padavimo svertelis neteisingoje padėtyje.		Kuro padavimo svertelį perstatykite į padėtį Įrba CHOKE (esant šaltam varikliui).
		Kuro padavimo svertelį perstatykite į padėtį Įmaks. arba START (esant šiltam varikliui).
		Vejapjovė stovi aukštoje žolėje. Perstumkite į žemą žolę.
		Bake nėra kuro. Įpilkite šviežio švaraus kuro.
		Neįstatytas uždegimo kištukas. Įstatykite uždegimo kištuką.
		Pasenęs arba nešvarus kuras. Kurą pakeiskite šviežiu.
		Užterštas oro filtras. Išvalykite oro filtrą.
		Tinkamai neįstatytas akumuliatorius.	Tinkamai įstatykite akumuliatorių į akumuliatoriaus skyrių variklyje; atkreipkite dėmesį, kad jis užsifiksuotų.
		Iškrautas akumuliatorius. Įkraukite akumuliatorių komplektuojamu krovikliu.
		Pažeistas laidas. Patikrinkite, ar laidai tvarkoje.
		Akumuliatorius sugedęs.	Paveskite specializuotoms dirbtuvėms patikrinti akumuliatorių.
Nejprasti triukšmai (barškėjimas, tratėjimas, tarškėjimas),	Atsipalaidavo sraigtai, veržlės ar kitos tvirtinimo detalės.	Įveržkite detalių tvirtinimus. Jei triukšmas nepranyaksta, kreipkitės į specializuotą servisą.
Užsikirtimai, vibracijos.	Atsileido peilis.	Atiduokite priveržti peilio sutvirtinimo varžtą į dirbtuves.
	Sugedo peilis.	Atiduokite į dirbtuves pakeisti peilį.
	Peilis neteisingai sukasi.	Atiduokite peilį į dirbtuves pakeisti arba sureguliuoti sukimąsi.
	Atsileido variklio sutvirtinimas.	Atiduokite į dirbtuves priveržti variklj.
Nešvarus pjovimas arba mažėja apsukų skaičius.	Per aukšta žolė.	Nustatykite didesnį pjovimo aukštį, esant reikalui pjaukite du kartus.
Žolė lieka gulėti arba žolės surinkimo įtaisas neprisipildo.	Per drėgna žolė.	Leiskite žolei išdžiūti.
	Užsikimšo išmetimas.	Išjunkite variklj, pašalinkite užsikimšimą.
	Atšipo peilis.	Atiduokite peilį į dirbtuves pakeisti arba pagaląsti.
	Nepakankamas variklio pajėgumas.	Dažniau pjaukite, pasirinkite didesnį pjovimo aukštį.
	Žolės surinkimo įtaisas pilnas.	Išjunkite variklj, ištuštinkite žolės surinkimo įtaisą.
	Žolės surinkimo įtaisas nešvarus.	Išjunkite variklj, išvalykite žolės surinkimo įtaiso oro angas.
Neveikia ratukų pavara.	Suplyšo diržas arba sugedo pavara.	Atiduokite sugedusias dalis į dirbtuves pakeisti.
	Lyninė trauklė/tampraus lyno trauklė nutraukta.	Atiduokite sugedusias dalis į dirbtuves pakeisti.

Satura rādītājs

Jūsu drošībai 278

Montāža 280

Vadiba 280

Padomi zāliena kopšanai .... 283
