KULLANIM KILAVUZU BP 40 E Wolf Garten

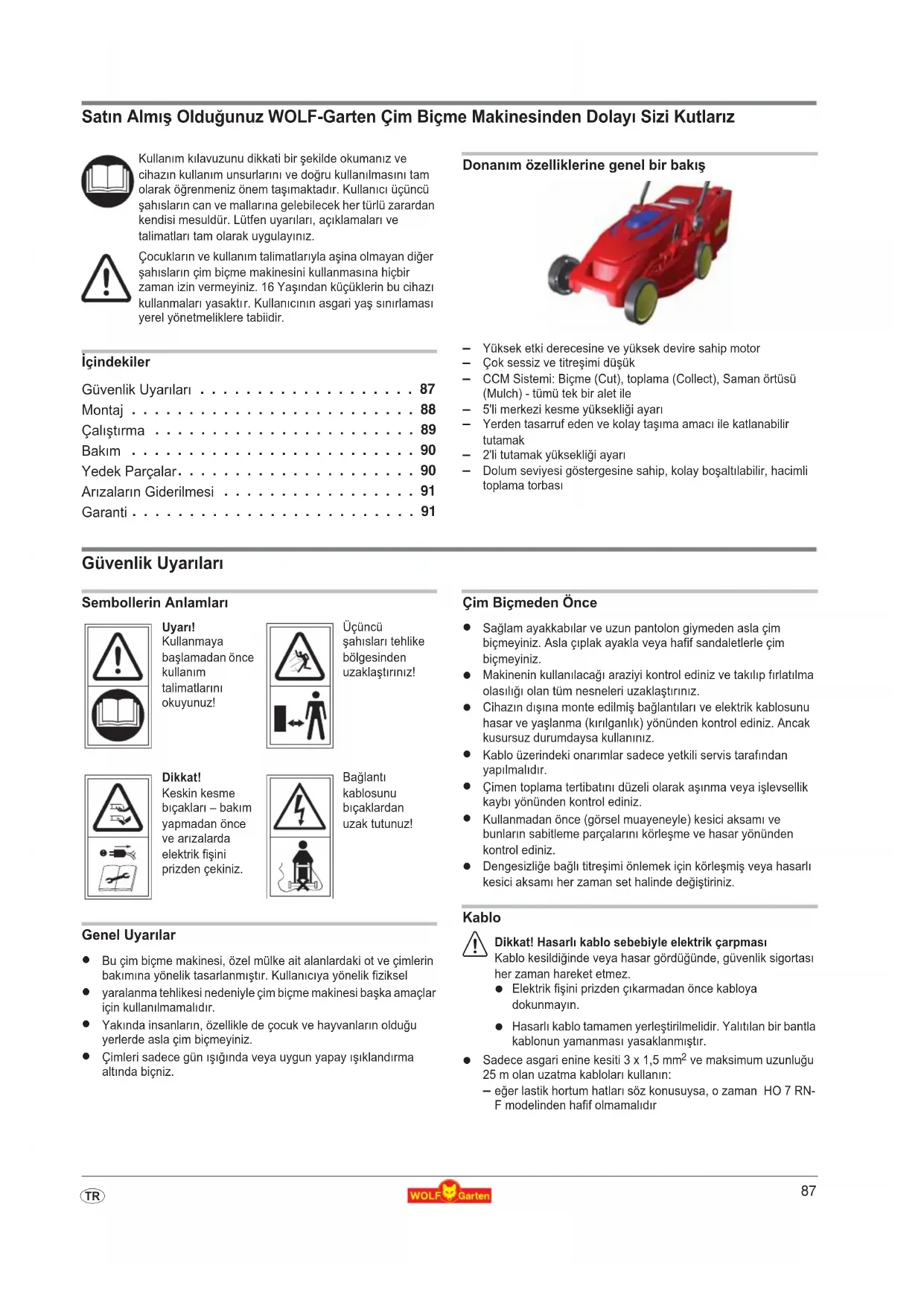

Satin Almış Olduğunuz WOLF-Garten Çim Biçme Makinesinden Dolayı Sizi Kutlariz

Kullanim kilavuzunu dikkati bir sekilde okumaniz ve cihazin kullanim unsurlarini ve dokru kullanilmasini tam olarak ögrenmeniz onem tasımaktadir. Kullanici Üçuncu sahilarin can ve mellarina geblecek her Türlu zarardan Kendisi mesuldür. Lütfen uyarilari, açıklamaları ve talimatlari tam olarak uygulayıniz.

Cocuklarin ve kullanim talimatlariyla asina olmayan diger sahislarin cim biçme makinesini kullanmasina hiçbir zaman izin vermeyiniz. 16 Yasindan kiçuklerin bu cihazı kullanmaları)yasaktir.Kullanicin asgari yas sinirlamasi yerel yonetmeliklere tabidir.

icindekiler

Güvenlik Uyarilari 87

Montaj 88

Calistirma 89

Bakim 90

Yedek Parcalar. 90

Arizalarin Giderilmesi 91

Garanti 91

Donanim ozelliklerine genel bir bakis

Yuksek etki derecesine ve yuksek devire sahip motor
- Cok sessiz ve titresimi direkt
- CCM Sistemi: Biçme (Cut), toplama (Collect), Saman örtüsu (Mulch) - tümü tek bir alet ile
- 5'li merkezi kesme yuksekligi ayari
- Yerden tasarruf eden ve kolay taşima amac ile katlanabilir tutamak
- 2'li tutamak yuksekligi ayari
Dolum seviyesi gõstergesine sahip, kolay boşaltülabilir, hacimi toplama torbasi

Güvenlik Uyarilari

Uyari!
Kullanmaya
baslamadan once
kullanim
talimatlari
okuyunuz!

Ucuncu sahislar tehike bolgesinden uzaklastiriniz!

Dikkat! Keskin kesme bicakleri -bakim yapmadan once ve anizalarda elektrik fisi prizden cekiniz.

Baglanti kablosunu bicaklardan uzak tutunuz!

Genel Uyarilar

• Buçim bigme makinesi, Özel mulke ait alanlardaki ot ve Çümlerinbakımina yönelik tasarlanmistr. Kullanıya yönelik fiziksel
• yaralanma tehlikesi nedeniyle cim biçme makinesi böcka amaçlar,—çın kullanilmamaldir.
• Yakinda insanlarin, özellikle de*cocuk ve hayvanlarin oldugu yerlerde asla cim biçmeyiniz.
  Cimleri sadece gun isiginda veya uygun yapay isiklandirma altinda biçniz.

Cim Bicmeden Once

• Sağlam ayakkabilar ve uzun pantolon giymeden asla Çim biçmeyiniz. Asla Çiplak ayakla veya hafif sandaletlerle Çim biçmeyiniz.
• Makinenin kullanilacagi araziyi kontrol ediniz ve takilip firlim alasigi olan tum nesneleri uzaklastiriniz.
  Cihazin disina monte edilmis baglantilari ve elektrik kablosunu hasar ve yaşlanma (kirilganlık) yönunden kontrol ediniz. Ancak kusursuz durumdaysa kullaniniz.
  Kablo uzerindeki onarimlar sadece yetkili servis tarafindan yapilmaldir.
• Cimen toplama tertibatini dizeli dalam aşınma veya ilelevslik kayibi yönunden kontrol ediniz.
• Kullanmadan once (görsel muayeneyle) kesici aksami ve bunlarin sabitleme parçalarini körlesme ve hasar yönunden kontrol ediniz.
  Dengesizlige bagliti titresimi onlemek icin koremsi vya hasarlin kesici aksami her zaman set halinde degistiriniz.

Kablo

Dikkat! Hasarli kablo sebebyle elektrik carpmasi

Kablo kesildiginde veya hasar gordugunde, gvenlik sigortasi her zaman hareket etmez.

• Elektrik fisini priszen cikarmadan once kabloya dokunmayin.

• Hasarı kablo tamamen yerleşirilmelidir. Yalitilan bir bantal kablonun yamanması)yasaklanmistir.

• Sadece asgari enine kesiti 3 × 1,5 ~mm^2 ve(Maximum uzunlu) 25 m olan uzatma kabolari kullanin:

• eger lastik hortum hatlari sos konusuysa, o zaman HO 7 RN-F modelinden hakif olmamaldir

• eger PVC-hatlari sos konusuysa, o zaman HO5 VV-F modelinden hafif olmamaldir (bu modeldeki hatlar, disarida surekli kullanim icin uygun degillerdir - orneoin: bir bahce prizinin baolantysy, bir olet pompasynyn baolantysy veya acykta depolama icin yer alty kablo dopemeleri gibi).

• Fis ve baglantilarin su sigramasina karst korumali olmasi gerekmektedir.

• Kacak elektrik limiti 30mA i aşmayan bir kacak elektrik koruma tertibatu (RCD) kullaniniz.
• Baglanti kablosunu kablo seksme kuvveti azalticisina sabitlenmelidir. Kabloyu kenarlara, sivri veya keskin esyalara surtturmayiniz. Kabloyu kapi esiklerine veya pencere araliklarinda sikistirmayiniz. Galistirma salterleri cikartilmamali veya by-pass yapilmamaldir(ornegin tutma kolundaki salter kolunun baglanma

Cimleri bicerken

• Cihazin calistirilrken egilmesinin gerekmesi durumu disinda motoru calistirirken makineyi egmeyiniz. Bu durumda da makineyi ancak kesenlikle gerekli oldugu kadar eginve sadece kullanici tarafinda olmayan kismi egin. Cihazi tekrar zemine koymadan once her iki elinizin de calisma konumunda oldugundan emin olunuz.
• Dikkat, tehlike! Bicaklar motor durduktan sonra donmeye devam etmektedir!
• Tutma kollarin olusturdugu mesafeyi koruyunuz.
• Motoru ancak ayaklariniz biçaklardan güvenli bir mesafedehyken calistiriniz. Özellikle asagi meyillere ayaklarinizi saglam basiniz. Asla kosmayiniz, sakince yüyerek ileleyiniz.
• Özellikle asaqi meyillerde ayaklarinizi saglam basiniz. Asla kosmayiniz, sakince yüruyerek ilerleyiniz.
• Meyilli yerlerde cimleri yukari ve asağiDOGRU degil, her zaman yokuşa capraz biciniz.
  Meyilli yerlerde surus istikametini degistirken özellikle dikkat ediniz.
• Asiri meyilli yerderde cim bucmeyiniz.
• Çimleri gerije.Doğru bicerken ve makineyi kendinize.Doğru cekerken özellile dikkatli olunuz.
• Cim biçme makinesini Örneğin Çim biçmek icin veya yolları üzerinden egerken, rolantide calistirirken veya tasırken motoru kapatıniz.
• Cim biçme makinesini, koruyucu tertibatl varya koruyucu izgara hasarlysa veya orneğin engelleyici levha ve/veya cim toplama tertibatlari gibi entegre edilmş koruyucu tertibatl takil degilken asla kullanmayiniz.
  Dikkat! Donen biçaklara dokunmayınüz.
• Ellerinizi asla donen parçalarin yakinanda tutmayıniz. Çim tahiye deligi'in onunde durmayıniz.

• Cim bicme veya ayaklarinizi makinesini motoru calisirken asla kaldirmayiniz veya tasimaya teşebbus etmeyiniz.

• Motor calismaya devam ederken koruyucu kapaigi asla açmayiniz.

• Cim toplama tertibatini cikartmadan once: Motoru kapatiniz ve bıçaklarin durmasini bekleyiniz. Cim toplama tertibatni bosaltıktan sonra tekrar dikkatli bir sekilde sabitleyiniz.
• Motor calisirken asla cakillik zemin uzerinden gezmeyiniz - taş sicrayabilir!
  Mumkun oldugu olcude islak cimleri biçmeyiniz.Örneğin asagidaki durumlarda Çim biçme makinesini kapatiniz ve makinenin tam olarak durmasın bekleyiniz:

• Orneigin asagidaki durumlarda cim biçme makinesini kapatiniz ve makinenin tam olarak durmasini bekleyiniz:

• Cim biçme makinesinin yanindan ayrlirken.
  -Sikismis bir biçagl cözerken.

• Cim biçme makinesini kontrol ederken, temizlerken ve üzerinde calisirken.
  Bir yabanci cisme carptiginizda ilk olarak cim bieme makinesinin zarar gormediginden emin olunuz ve gerekli onarilmari yapiniz.
• Cim biçme makinesi dengesizlige baglī asiri titreştiğinde (motor hemen kapatiniz ve sebebı arastiriniz.)
  -Ayar veya temizlik calismasi yapmak istediginizde.
  Elektrik baglantilari dolasmsa veya hasar gormusse.
  Elektrik kablosunun kullanim sirasinda hasar gormesi durumunda hemen prisden cekiniz. Prizden cikartilana dek kabloya dokunmayiniz.

Bakim

Dikkat! Doner kesici bıçak

Tüm bakim ve temizlik calismaları yapilmadan.Once:

Elektrik fisini cikarin.
Dönen biçaklara dokunmayin.

• Özellikble bıçak kolu olmak üzere, gürünürde alan:tum sabitlemecivatalarini ve somunlarinin siki olup olmadiklarini kontrl edinizve gerekiyorsa sikistiriniz.
• Dikkat! Parçalarçikartildiktan sonra güvenlik yönnetmelikleri uyarınca denge testleri yapilmasi gerektiginden, BHÇAKLARIN degistirilmesi veya bilenmesi her zaman yetkili bir serviste yapilmaldir.
• Aksi takdirde cim biçme makineniz Güvenlik yonetmeliklerine uygün Oldugu konusunda garantiniz olamayacagindan sadece WOLF-Garten originalyedek parçaları kullanıniz.
• Cim biçme makinesini rutubetli yerlerde birakmayiniz.

Atik Bertarafi

Elektriklaraç gereçleri ev atiklariyla birlikte bertaraf etmeyin. Teḥizatā, aksesuarlār ve ambalajlarini cevre dostu bir yontemle geridonustürün.

Montaj

Tutma kolunun sabitlenmesi A B C

Dikkat!

Tutma cubugunu katlarken veya disariyacekerek cikarirken kablo hasar gorebilir.

Kabloyu bukulmeye karst koruyucunun icine doseyiniz.
Bkz. sekiller.

Cim toplama torbasinin monte edilmesi D E F

G H J

Bkz. sekiller.

Caliistirma

Genel

Calistirma saatleri

Lutfen yerel yonetmeliklere uyunuz.
- Cim bicomakinesini calistirabilegeginiz saatleri yerel yetkili merciden ögrenebilirsiniz.

Kabloyu gerilim gidericidenGPCIR K

Lutfen kabloyu gerilim gidericidenGPCIN

Cihaz üzerindeki calisma/ayar islemlerini yalinizca motor kapatildiktan ve freze normal duragan haline dondukten sonra yapin.

• Motoru kapatyn ve elektrik fibini Çykaryn.

• Kolu di sà doğru Čekiniz (L).

• Istediginiz kesme yuksekligini ayarlayiniz (2).
• Kolu tekrar iceriogrui itiniz (1).

Kesme yuksekligi - Cimlerin durumu

• Topragin ust katmanina zarar gelmemesi icin mumkunse gimenleri kuruyken biçıniz. Nemli ve yüksek Çimlerde gerekirse kesme yüksekligini artiriniz.
• Kesme yüksekliginin genel olarak 40 mm Düseyinde ayarlanmasi önerilmektedir.

Prize baglanti (Alternatif akim 230 Volt, 50 Hz)

Cihaz, 16 Amperlik bir sigortaya (veya B Tipi LS-salterine) baglanmis her turlu prize takilabilir.

Not: Geride kalan akimdan koruma aleti

Bu koruyucu alelter hasar goren tellere dokunurken ve bazir durumlarda hasar goren elektrik yuklu tellere dokunurken yalitm hatalarina karıkoruma saglar.

Cihazin yalnizca 30 mA'dan fazla olmayan geride kalan akimdan koruma cihazi (RCD) ile korunan bir elektrik przyzine takilmasini oneririz.
- Eski kurulumlar icin uyarlama seti bulunmaktadir. Bir elektrik tekni syenine dinisiniz.

Cim bicme makinesinin calistrilmasi, kapatilmasi

• Çim biçme makinesini diz bir zeminin uzerinde calistiriniz.
  Yuksek cim uzerinde calistirmayiniz - burada gerekirse makineyi eginiz M.

Motorun calistirilmasi N

1. Düğme (1)e bastiriniz ve basik tutunuz.
2. Masayi (2) cekiniz.
3. Düme (1)i serbest birakiniz.

Motorun kapatilmasi N

• Maşayi (2) serbest birakiniz.

Cim bicymeyle ilgili oneriler

• Lastik izleri seksmaması icin kesim yollarin in her zaman birkac santimetre ortusmesi gerekmektedir.
• Çim bıçme sirasinda kabloyu öncedenkestiginiz alanin üzerindençekiniz.

Cim biçme / Toplama (cut / collect)

Cim biçme /cim toplama fonksiyonunun calistirilmasi L (4)

Dikkat! Doner keshici býçak

Cihaz uzerindeki ayar ilemlerini yalnyzca motor kapatyldyktan ve freze normal dura'an haline dondukten sonra yapyn.
- Ayaklarynz frezeden guvenilir mesaafe de uzakta oluncaya kadar motoru calyptymayyn.

1. Anahtary "CUT/COLLECT (KES/TOPLA)" ya getirin.
2. Gerekirse, toplama Çantasyny askyya alyn.
   3.Motoru calyptyrn.

Toplama torbasinin asiniz P

Dikkat! Doner kesici buçak

Cihaz üzerindeki ayar islemlerini yalnizca motor kapatildiktan ve buçak aleti normal durahan haline dondukten sonra yapin.
- Ayaklariniz biçaktan güvenilir mesafede uzakra oluncaya kadar toplama çantasini takmayin.

1. Cim toplama torbasini cikartiniz
2. Koruyucu kapağl kaldiriniz.
3. Kancali toplama torbasini sasi uzerindeki delijklere asiniz (bkz. ok isareti).
4. Koruyucu kapağı kapatınüz.

Toplama torbasininbosaltilmasi

Toplama cantasi doldugunda, kapak Kendiliginden duser Q

Dikkat! Doner kesici buçak

Cihaz üzerindeki ayar ilemlerini yalinizca motor kapatildiktan ve buçak aleti normal durahan haline dondukten sonra yapin.

• Motoru kapatin ve elektrik fişini seksarin.
• Toplama Çantasini basaltin R
• Baslamadan once potansiyel engelleri kesmealanindan alin.

Düzy gõstergesi icin talimatlar:

Düzey gõstergesinin verimli bir sekilde calismasi icin toplama cantasindaki düzey gõstergelerinin aktinda bulunan delikleri el fircası kullanarak duzenli bir sekilde temizleyin.

Mulchen (mulch)

"Mulchen" islemi sirasinda cimler özel bir kesme sistemiiyfe birden fazla kes kiselmekte ve tekrar toprağa aktarilmaktadir. Böylece cim atigi olusmamaktadir. "Mulchen" islemi ayrica cimleri kurumaya karstikorumaktadir.

Malçama talimatlari Onerilen:

• Cimenlerin boyuna baglı olarak, haftada 1-2 x kez malçayın
• Çimen;cok uzun veya;cok olmamaldir!
  Malclarken acele etmeyin
• Bicak kanallarinin ust ust binmesi icin dikkat edin.
  20 mm'den uzun gimleri kesmeyin.

Not:

Yosunlu veya birbirine girmis cimlerde malclama yapilmasi tavsiye edilmemektedir, cunku kesilen malzeme yosunun yüzeyinde ve/veya birbirine giren kismda kalmakta ve dolayisyla zenn tarafindan emilememektedir.

Cimleri duzenli olarak topraklayin ve gubreleyin.

Mulch fonksiyonunun devreye sukulmasi L (4)

Dikkat! Doner keshici bycak

Cihaz uzerindeki ayar ilemelerini yalnyszca motor kapatyldykstan ve freze normal dura'an haline dondukten sonra yapyn.

• Ayaklarynz frezeden guvenilir mesafe de uzakta oluncaya kadar motoru calyptymayyn.

• Cim toplama torbasini cikartiniz

• Salteri "MULCH" konumuna getiriniz.
  3.Motoru calyptyrn.

Bakim

Genel

• elektrik fisini Çikarin.
• Donen bicaklara dokunmayin.

Temizlik

Her cim biçme sonrasinda cim biçme makinesini bir el fircasiyat temizleyiniz.
- Mulch kapağıni duzenli aralıklarla bir el fircasıyla temizleyiniz.Ş
- Cim biçme makinesine asla su púskestmeyiniz.

Kis aylarinda saklama

Her cim biçme sezonundan sonra cim biçme makinesini ayrintili bir biçimde temizleyiniz.

• Sonbaharda gim biçme makinenizi bir WOLF-Garten yetkili servisinde kontrol attiriniz.
  Cim biçme makinesini kuru bir yerde saklayiniz.

Bicak degisimi T

• Biçak, bóğlama ve kesme çubuklari üzerinde:yapilan:tüm calismalarda ilk once elektrik fişini prisden ÇiKarin ve koruyucu eldivenleri giyin.

Dikkat!

Biçagibilediktensonrada gebozkluğoluşabilir.

Bicaklari daima ozel bir atolyede bileyin, cunku guvenlik duzenlemelerine gore dengesiz olma kontrlu yapilmaldir.

• Bicaklari daima özel bir atölyede degistirin. Kesinlikle tork anahtari gerekmektedir.

Yedek Parçalar

Sipariş No. Ürünün ismi Ürünün Tarifi
4904 031		Dolum seviyesi güstergesine sahip;cim toplama torbası (34)
4907 031		Dolum seviyesi güstergesine sahip;cim toplama torbası (37)
4970 031		Dolum seviyesi güstergesine sahip;cim toplama torbası (40)
WG742-04341	Vi 34 XB	Bıçak kolu 34 cm
WG742-04342	Vi 37 XB	Bıçak kolu 37 cm
WG742-04343	Vi 40 XB	Bıçak kolu 40 cm

Arizalarin Giderilmesi

Sorun Olasi Sebep		Yardim
Düzensiz calisma, cihazda aşırı titreşim	• Bıçak hasarlı	WOLF-Garten Servis Atölyesi
	• Bıçak sabitlemesinden çkırmışı	bakınüz sayfa 90 (Bıçakdehyigi)
	• Sigorta hasarlı Elektrik uzmani
Motor calismayor	• Kablo hasariDikkat! Hasarlı kablo sebebyle elektrik çarpaşmasıKablo kesildıyinde veya hasar,görduğunde,güvenlik sigortası her zaman hareket etmez.Elektrik fişini prizden,Qıkarmadan.Once kabloya dokunmayın.Hasarlı kablo tamamen,yerleştirilmelidir.Yalılanbir bantı kablonun,yamanmasıyasaklanmppı.	WOLF-Garten Servis Atölyesi
Büçme performansı kütü / Çim toplama performansı kütü	• Bıçak körleşmişi• Çim toplama torbası,tikanmiş• Kesme:yükbekleriuygundeği	WOLF-Garten Servis Atölyesibakınüz sayfa 89 (Toplama torbasininbosaltilması)bakinuz sayfa 89 (Kesme:yükbekülerinyinayarlanması)

Şüheli durumlarda her zaman bir WOLF-Garten yetkili servisine basvurunuz. Dikkat! Bicaklar her kontrol etmeden veya bicaklar Üzerinde calismadan once kapatiniz ve prizden Çekiniz.

Garanti

Her ülke, ilgili bayimizin veya ithalatçınin verdigi garantı yönetmelikleriGPCERlidir. Bu yönetmeliklerkapsamindaki anizaları, eger sebepleri malzeme ve imalat hatasi ise, Ücretsiz tamir ediyoruz. Böylebir durumda saticiniza veya size en yakin temsilciliğimize veya bayimize basvurunuz.
