BP 40 E - Corta-relva Wolf Garten - Manual de utilização gratuito

MANUAL DE UTILIZADOR BP 40 E Wolf Garten

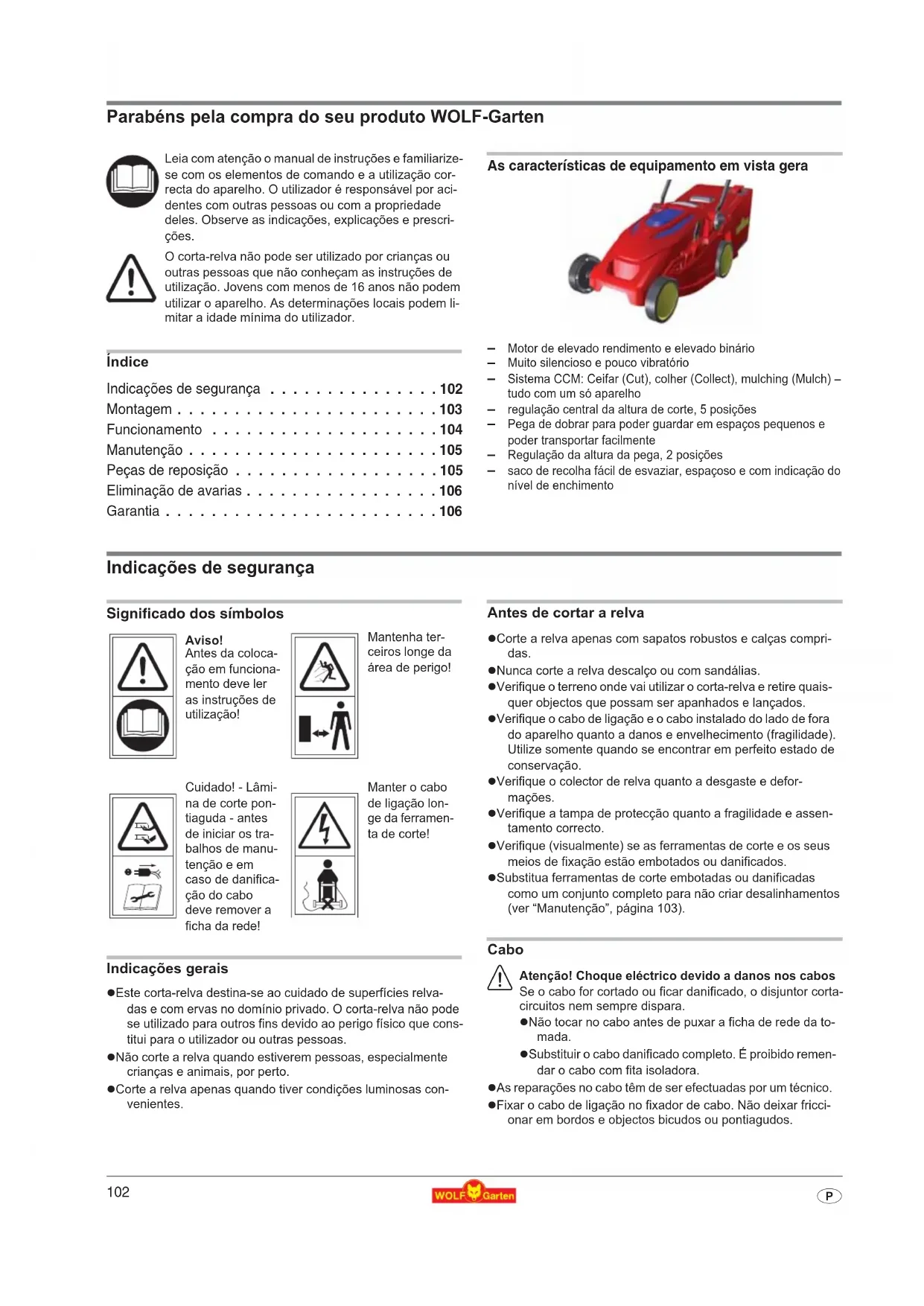

Parabéns pela compra do seu produto WOLF-Garten Índice Indicações de segurança

Eliminação de avarias

As características de equipamento em vista gera

Motor de elevado rendimento e elevado binário

Muito silencioso e pouco vibratório

Sistema CCM: Ceifar (Cut), colher (Collect), mulching (Mulch) – tudo com um só aparelho

regulação central da altura de corte, 5 posições

Pega de dobrar para poder guardar em espaços pequenos e poder transportar facilmente

Regulação da altura da pega, 2 posições

saco de recolha fácil de esvaziar, espaçoso e com indicação do nível de enchimento Indicações de segurança Significado dos símbolos Indicações gerais z Este corta-relva destina-se ao cuidado de superfícies relva- das e com ervas no domínio privado. O corta-relva não pode se utilizado para outros fins devido ao perigo físico que cons- titui para o utilizador ou outras pessoas. z Não corte a relva quando estiverem pessoas, especialmente crianças e animais, por perto. z Corte a relva apenas quando tiver condições luminosas con- venientes. Antes de cortar a relva z Corte a relva apenas com sapatos robustos e calças compri- das. z Nunca corte a relva descalço ou com sandálias. z Verifique o terreno onde vai utilizar o corta-relva e retire quais- quer objectos que possam ser apanhados e lançados. z Verifique o cabo de ligação e o cabo instalado do lado de fora do aparelho quanto a danos e envelhecimento (fragilidade). Utilize somente quando se encontrar em perfeito estado de conservação. z Verifique o colector de relva quanto a desgaste e defor- mações. z Verifique a tampa de protecção quanto a fragilidade e assen- tamento correcto. z Verifique (visualmente) se as ferramentas de corte e os seus meios de fixação estão embotados ou danificados. z Substitua ferramentas de corte embotadas ou danificadas como um conjunto completo para não criar desalinhamentos (ver “Manutenção”, página 103). Cabo

Atenção! Choque eléctrico devido a danos nos cabos Se o cabo for cortado ou ficar danificado, o disjuntor corta- circuitos nem sempre dispara. z Não tocar no cabo antes de puxar a ficha de rede da to- mada. z Substituir o cabo danificado completo. É proibido remen- dar o cabo com fita isoladora. z As reparações no cabo têm de ser efectuadas por um técnico. z Fixar o cabo de ligação no fixador de cabo. Não deixar fricci- onar em bordos e objectos bicudos ou pontiagudos. Leia com atenção o manual de instruções e familiarize- se com os elementos de comando e a utilização cor- recta do aparelho. O utilizador é responsável por aci- dentes com outras pessoas ou com a propriedade deles. Observe as indicações, explicações e prescri- ções. O corta-relva não pode ser utilizado por crianças ou outras pessoas que não conheçam as instruções de utilização. Jovens com menos de 16 anos não podem utilizar o aparelho. As determinações locais podem li- mitar a idade mínima do utilizador. Aviso! Antes da coloca- ção em funciona- mento deve ler as instruções de utilização! Mantenha ter- ceiros longe da área de perigo! Cuidado! - Lâmi- na de corte pon- tiaguda - antes de iniciar os tra- balhos de manu- tenção e em caso de danifica- ção do cabo deve remover a ficha da rede! Manter o cabo de ligação lon- ge da ferramen- ta de corte! Instruções de serviço originais103

z Não entalar o cabo em ranhuras de porta ou fendas de janelas. z Os dispositivos de comutação não podem ser retirados ou transpostos (por ex. ligação da alavanca de comutação na longarina de guia). z Utilize unicamente o cabo de extensão com um corte trans- versal mínimo de 3 x 1,5 mm

e um comprimento máximo de 25 m:

se forem tubagens de borracha, não devem ser mais leves do que o tipo HO 7 RN-F

se forem cabos em PVC não devem ser mais leves do que o tipo HO5 VV-F (os cabos deste tipo não são apropriados a uma utilização permanentemente no exterior, como por ex.: assentamento subterrâneo para ligar uma tomada de jardim, ligação de uma bomba de tanque ou armazenamen- to no exterior). z Os cabos têm de estar protegidos contra salpicos de água. Ao cortar relva z Não incline o aparelho quando ligar o motor, a não ser que o aparelho tenha de ser inclinado para arrancar. Neste caso, in- cline o aparelho apenas o necessário e levante apenas a par- te que fica longe do utilizador. Certifique-se sempre que tem ambas as mãos em posição de trabalho antes de repor o apa- relho no chão. z Mantenha a distância de segurança indicada pela haste da pega. z Ligue o motor apenas quando os seus pés estiverem a uma distância segura das ferramentas de corte. z Mantenha uma posição erecta. Nunca corra, avance tranqui- lamente. z Cortar relva em declives:

Corte a relva na transversal da inclinação e não para cima e para baixo

Máximo cuidado ao mudar de direcção

Não corte a relva em declives íngremes z Seja extremamente prudente quando recuar e puxar o corta- relva para si. z Desligue o corta-relva se o virar ou transportar, por ex. de/pa- ra a relva ou sobre caminhos. z Cuidado, não toque nas lâminas em funcionamento. z Não se coloque à frente da abertura de ejecção da relva. z Antes de guardar ou transportar o corta-relva, desligue o mo- tor e aguarde até as ferramentas de corte pararem. z Regule a altura de corte apenas com o motor desligado e com a ferramenta de corte parada. z Nunca abra a tampa de protecção com o motor em funciona- mento. z Antes de retirar o colector de relva: Desligar o motor e aguar- dar que a ferramenta de corte páre. Depois de esvaziar, fixe o colector de relva com cuidado. z Nunca passe por cima de cascalho com o motor em funciona- mento – lançamento de pedra! z Se possível, não corte a relva molhada. z Nas seguintes condições deve desligar o aparelho, puxar a fi- cha de rede e deixar o aparelho parar:

quando se afastar do corta-relva

para libertar uma lâmina bloqueada

para verificar, limpar ou trabalhar no aparelho

quando encontrar um objecto estranho (Certifique-se pri- meiro se o corta-relva ou as ferramentas de corte não foram danificadas. Comece por eliminar o dano).

quando o corta-relva vibra fortemente devido a desalinha- mento (desligar imediatamente e procurar a causa).

quando o cabo de ligação ficar danificado durante a utili- zação. Manutenção

Atenção! Lâmina em rotação Antes de qualquer trabalho de manutenção e de limpeza: z Puxar a ficha de rede. z Cuidado, não toque nas lâminas em funcionamento. z Verificar regularmente o assentamento correcto e voltar a apertar todos os parafusos de fixação e porcas visíveis, prin- cipalmente os da barra da lâmina. z Não guarde o corta-relva em ambientes húmidos. z Por razões de segurança, deve substituir as peças gastas ou danificadas. z Utilize somente peças de reposição de origem da WOLF-Gar- ten, senão corre o risco de não ter direito à garantia e para o seu corta-relva corresponder às determinações de seguran- ça. Eliminação Montagem Fixar a haste da pega

Cuidado! Ao dobrar ou abrir a haste da pega pode danificar o cabo. z Certifique-se que não dobra o cabo. z Montagem conforme as imagens. Montar o cesto colector

Montagem conforme as imagens. Os aparelhos eléctricos não devem ser colocados no lixo orgânico. O aparelho, os acessórios e a em- balagem têm de ser reciclados.

Funcionamento Informações gerais sobre o funcionamento Períodos de funcionamento z Observe as prescrições regionais.

Pergunte pelos períodos de funcionamento junto da sua auto- ridade local de segurança. Passar o cabo no distensor

Atenção! Lâmina em rotação Proceda a trabalhos/ajustes no aparelho apenas com o mo- tor desligado e com a ferramenta de corte parada.

Altura de corte – estado da relva Corte a relva, se possível, seca para poupar a turfa. Quan- do a relva está húmida e alta, pode cortar eventualmente com uma altura de corte superior. Ligação à tomada (230 Volt, 50 Hz) z Ligar o aparelho apenas a tomadas que estão protegidas com um fusível corta-circuitos de 16 amperes (ou interruptor LS tipo B).

Nota: Dispositivo de protecção diferencial residual Estes dispositivos de protecção protegem contra graves fe- rimentos quando toca em cabos danificados, no caso de er- ros de isolamento e em determinados casos também quando há cabos danificados sob tensão. z Recomendamos que ligue o aparelho somente a toma- das protegidas com um dispositivo de protecção diferen- cial residual (RCD) com uma corrente de fuga não superior a 30 mA. z Para instalações antigas existem conjuntos de remode- lação. Consulte um técnico em electrónica. Ligar/desligar o corta-relva z Ligar o corta-relva numa superfície plana z Não sobre a relva alta – se necessário, inclinar aqui . Ligar motor

1. Premir o botão (1) e mantê-lo premido.

3. Largue o botão (1).

Largue o aro. Dicas para cortar relva z Para não se formarem riscas de relva, as faixas de corte de- vem sobrepor-se sempre em alguns centímetros .

Coloque o cabo sempre em segurança sobre terraços, cami- nhos ou relva já cortada. Segar / Capturas (cut / collect) Activar a função de cortar e recolher (4)

Atenção! Lâmina rotativa Proceder a trabalhos/ajustes no aparelho somente com o motor desligado e a ferramenta de corte parada.

Ligar o motor apenas quando os seus pés estiverem sufici- entemente afastados da ferramenta de corte.

1. Retire o saco de recolha.

Atenção! Lâmina em rotação Proceda a ajustes no aparelho apenas com o motor desli- gado e com a ferramenta de corte parada.

1. Levante a tampa de protecção.

Coloque a tampa de protecção. Esvaziar saco colector Quando o saco colector estiver cheio, a tampa do indicador do nível de enchimento desce .

Atenção! Lâmina em rotação Proceda a ajustes no aparelho apenas com o motor desligado e com a ferramenta de corte parada.

Antes de iniciar, proceda a eventuais desentupimentos no espaço de cortar relva.

Informação sobre a indicação do nível de enchimento: Para garantir um funcionamento perfeito da indicação do nível de enchimento, limpe regularmente a abertura por baixo da in- dicação do nível de enchimento no saco colector com uma escova de mão. Mulching (mulch) Na função de "Mulching" a relva é repetidamente cortada por um sistema de corte especial e novamente largada no solo. Não se formam, assim, resíduos de relva. Além disso, a função de "Mulching" evita o ressecamento da relva.

Informações sobre mulching: Recomendamos:

Dependendo do crescimento da relva, deve realizar a função de mulching 1

A relva não pode estar demasiado alto nem demasiado húmida!

Na função de mulching deve andar devagar

Certifique-se que as vias de corte se sobrepõem.

Não corte mais de 20 mm de relva.

Nota: Quando a relva tem musgo ou raízes mortas, não se recomenda a função de "Mulching", porque o material de corte permanece na superfície com musgo ou raízes mortas, não podendo assim ser devolvido ao solo.

Adubar e escarificar regularmente a relva. Activar a função de mulching (4)

Atenção! Lâmina rotativa Proceder a trabalhos/ajustes no aparelho somente com o motor desligado e a ferramenta de corte parada.

Ligar o motor apenas quando os seus pés estiverem suficientemente afastados da ferramenta de corte.

1. Retire o saco de recolha.

Ligue o motor. Manutenção Generalidades

Atenção! Lâmina em rotação Antes de qualquer trabalho de manutenção e de limpeza: z Puxar a ficha de rede.

Cuidado, não toque nas lâminas em funcionamento. Limpeza

Após cada ceifa, limpe o corta-relvas com uma vassoura de mão.

Limpe regularmente a tampa de mulch com uma vassoura de mão .

Não pulverize o corta-relvas com água. Armazenamento no Inverno z Após cada época de corte, deve fazer uma limpeza geral ao seu corta-relva. z No Outono o seu corta-relva deve ser sujeito a um controlo por parte de uma loja de assistência ao cliente da WOLF-Gar- ten.

Guarde o corta-relva num espaço seco. Barra da lâmina z Em todos os trabalho no acoplamento e na barra da lâmina, deve primeiramente retirar a ficha de rede e usar luvas de pro- tecção.

Atenção! Os trabalhos na lâmina devem ser realizados por uma loja especializada. z O polimento da lâmina pode causar desalinhamentos. Por isso, deve realizar uma verificação de alinhamento de acordo com as determinações de segurança. z A mudança da barra da lâmina requer uma chave di- namométrica. z Utilizar somente peças de reposição de origem da WOLF- Garten. Peças de reposição

N.º de encomenda Designação do artigo Descrição do artigo

Eliminação de avarias Garantia As determinações da garantia divulgadas pela nossa Sociedade ou pelo importador são válidas em qualquer país. Eliminamos gratuitamente as avarias no seu aparelho, no âmbito da garantia, desde que a causa seja um erro de material ou de fabrico. Numa situação de validação da Garantia, dirija-se ao seu vendedor ou à delegação mais próxima. Problema Possível causa Resolução Funcionamento irregular, forte vi- bração do aparelho

• Lâminas danificadas Assistência técnica da WOLF-Garten

• Lâmina solta na fixação ver página Seite 105 (Barra da lâmina ) Motor não funciona

• Fusível doméstico danificado Técnico em electrónica

Atenção! Choque eléctrico devido a danos nos cabos Se o cabo for cortado ou ficar danificado, o disjun- tor corta-circuitos nem sempre dispara. z Não tocar no cabo antes de puxar a ficha de rede da tomada. z Substituir o cabo danificado completo. É proibi- do remendar o cabo com fita isoladora. Assistência técnica da WOLF-Garten Deficiente capacidade de cortar relvar/recolher

• Lâminas embotadas Assistência técnica da WOLF-Garten

• Cesto de recolher entupido ver página 104 (Esvaziar saco colector)

• Altura de corte não adequada ver página 104 (Regular a altura de cor- te) Em caso de dúvida, procurar sempre a assistência técnica da WOLF-Garten. Atenção: Antes de qualquer verificação ou trabalhos na lâmina, tem de desligar o corta-relva e puxar a ficha de rede.107 Srdano Vam estitamo na kupovini Vašega WOLF-Garten proizvoda Sadržaj Bezbednosne napomene
