BRUGSANVISNING BP 40 E Wolf Garten

4 Kabelknækbeskyttelse

CCM-afbryder (cut-collect- mulch) 8 Indikator for græsmængde 9 Indstilling af grebets højde

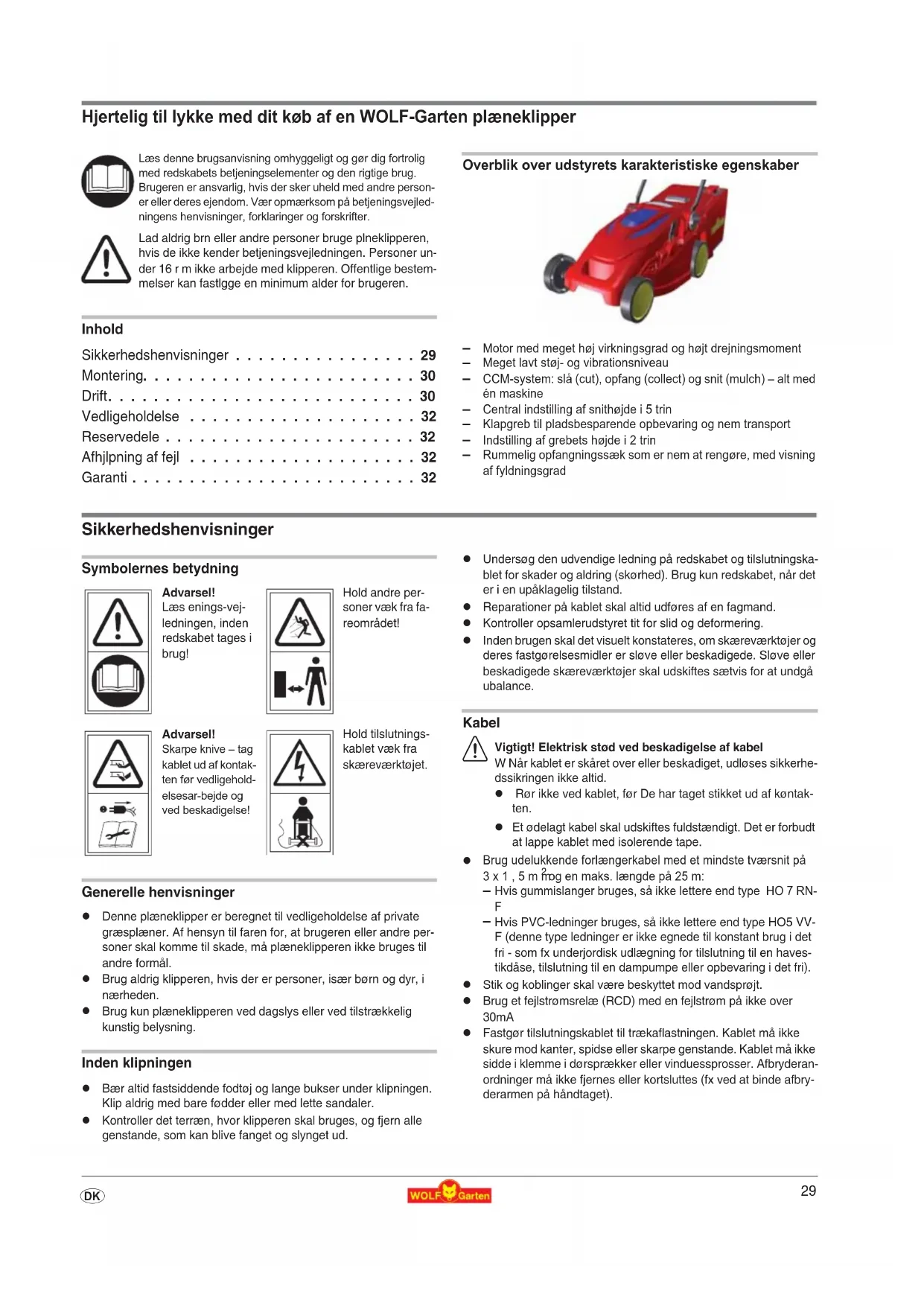

Hjertelig til lykke med dit køb af en WOLF-Garten plæneklipper Inhold Sikkerhedshenvisninger

Overblik over udstyrets karakteristiske egenskaber

Motor med meget høj virkningsgrad og højt drejningsmoment

Meget lavt støj- og vibrationsniveau

Central indstilling af snithøjde i 5 trin

Klapgreb til pladsbesparende opbevaring og nem transport

Indstilling af grebets højde i 2 trin

Rummelig opfangningssæk som er nem at rengøre, med visning af fyldningsgrad Sikkerhedshenvisninger Symbolernes betydning Generelle henvisninger

Denne plæneklipper er beregnet til vedligeholdelse af private græsplæner. Af hensyn til faren for, at brugeren eller andre per- soner skal komme til skade, må plæneklipperen ikke bruges til andre formål.

Brug aldrig klipperen, hvis der er personer, især børn og dyr, i nærheden.

Brug kun plæneklipperen ved dagslys eller ved tilstrækkelig kunstig belysning. Inden klipningen

Bær altid fastsiddende fodtøj og lange bukser under klipningen. Klip aldrig med bare fødder eller med lette sandaler.

Kontroller det terræn, hvor klipperen skal bruges, og fjern alle genstande, som kan blive fanget og slynget ud.

Undersøg den udvendige ledning på redskabet og tilslutningska- blet for skader og aldring (skørhed). Brug kun redskabet, når det er i en upåklagelig tilstand.

Reparationer på kablet skal altid udføres af en fagmand.

Inden brugen skal det visuelt konstateres, om skæreværktøjer og deres fastgørelsesmidler er sløve eller beskadigede. Sløve eller beskadigede skæreværktøjer skal udskiftes sætvis for at undgå ubalance. Kabel

Vigtigt! Elektrisk stød ved beskadigelse af kabel W Når kablet er skåret over eller beskadiget, udløses sikkerhe- dssikringen ikke altid.

Rør ikke ved kablet, før De har taget stikket ud af køntak- ten.

Et ødelagt kabel skal udskiftes fuldstændigt. Det er forbudt at lappe kablet med isolerende tape.

Brug udelukkende forlængerkabel med et mindste tværsnit på 3x1,5mm

og en maks. længde på 25 m:

Hvis gummislanger bruges, så ikke lettere end type HO 7 RN-

Hvis PVC-ledninger bruges, så ikke lettere end type HO5 VV- F (denne type ledninger er ikke egnede til konstant brug i det fri - som fx underjordisk udlægning for tilslutning til en haves- tikdåse, tilslutning til en dampumpe eller opbevaring i det fri).

Stik og koblinger skal være beskyttet mod vandsprøjt.

Brug et fejlstrømsrelæ (RCD) med en fejlstrøm på ikke over 30mA

Fastgør tilslutningskablet til trækaflastningen. Kablet må ikke skure mod kanter, spidse eller skarpe genstande. Kablet må ikke sidde i klemme i dørsprækker eller vinduessprosser. Afbryderan- ordninger må ikke fjernes eller kortsluttes (fx ved at binde afbry- derarmen på håndtaget). Læs denne brugsanvisning omhyggeligt og gør dig fortrolig med redskabets betjeningselementer og den rigtige brug. Brugeren er ansvarlig, hvis der sker uheld med andre person- er eller deres ejendom. Vær opmærksom på betjeningsvejled- ningens henvisninger, forklaringer og forskrifter. Lad aldrig brn eller andre personer bruge plneklipperen, hvis de ikke kender betjeningsvejledningen. Personer un- der 16 r m ikke arbejde med klipperen. Offentlige bestem- melser kan fastlgge en minimum alder for brugeren. Advarsel! Læs enings-vej- ledningen, inden redskabet tages i brug! Hold andre per- soner væk fra fa- reområdet! Advarsel! Skarpe knive – tag kablet ud af kontak- ten før vedligehold- elsesar-bejde og ved beskadigelse! Hold tilslutnings- kablet væk fra skæreværktøjet. Originale driftsvejledning30

Redskabet må ikke tippes, når du starter motoren, med mindre redskabet skal tippes ved igangsætningen. Hvis det er tilfældet, så tip ikke redskabet mere end hvad der er ubetinget nødvendigt, og løft kun den del, der vender væk fra brugeren. Kontroller altid, at begge hænder er i arbejdsstilling, inden redskabet igen sættes tilbage på jorden.

Giv Agt, Fare! Skæreværktøjet har efterløb!

Overhold den sikkerhedsafstand, som håndtaget giver.

Du må kun starte motoren, når dine fødder er i sikker afstand fra skæreværktøjerne.

Arbejde på skråninger skal altid ske på tværs af hældningen, ikke op og ned.

På skråninger skal du især være forsigtig, når du ændrer fartret- ningen.

Vær især forsigtig, når du klipper baglæns, og når du trækker plæneklipperen ind mod dig.

Afbryd plæneklipperen, når du vil tippe den, køre den uden at den arbejder, eller transportere den, fx til/fra plænen eller over vejen.

Brug aldrig redskabet med beskadigede beskyttelsesudstyr eller manglende sikkerhedsudstyr som skærmplader og/eller græsop- samlerudstyr.

Pas på, fat ikke på løbende skær.

Lad aldrig hænder eller fødder komme i nærheden af de roteren- de dele. Stil dig aldrig foran græsudkastets åbning.

Løft eller bær aldrig en plæneklipper med motoren i gang.

Beskyttelsesklappen må aldrig åbnes, mens motoren endnu er i gang.

Inden græsopsamleren tages af: Stop motoren og vent på, at skæreværktøjet står stille. Når græsopsamleren er tømt, skal den gøres omhyggeligt fast igen.

Klip ikke i vådt græs, hvis det kan undgås.

Redskabet skal kobles ud og tændrørsstikket trækkes og derefter venter du, til redskabet står stille, når du fx:

vil forlade klipperen

vil frigøre en blokeret kniv

vil kontrollere, rengøre eller arbejde på klipperen

har ramt et fremmedlegeme; kontroller da klipperen for skader og udfør eventuelle nødvendige reparationer.

mærker, at klipperen vibrerer stærkt som følge af ubalance (af- bryd straks og find årsagen).

vil udføre indstillings- eller rengøringsarbejder.

vil kontrollere, om tilslutningsledningen er snoet eller beskadi- get.

Hvis tilslutningskablet bliver beskadiget under brugen, skal klipperen straks afbrydes fra nettet. Kablet må ikke berøres, før det er afbrudt fra nettet. Vedligeholdelsen

A Vigtigt! Kredsskærekniv BFør hvilken som helst form for vedligeholdelse og rengøring:

Rør ikke ved uabrudte knive.

Sprøjt ikke vand på redskabet – især ikke med højtryk.

Kontroller og efterspænd regelmæssigt alle synlige fastgørel- sesskruer og møtrikker, især på klingen.

Giv Agt! Skift og slibning af knive skal altid udføres af en fag- mand, da der iht. sikkerhedsbestemmelserne skal foretages en afbalancering, når dele har været løsnet.

Brug kun originale WOLF-Garten reservedele, ellers er der ingen garanti for, at plæneklipperen opfylder sikkerhedsbestemmelser- ne.

Stil aldrig klipperen i fugtige rum.

Slidte eller beskadigede dele skal af sikkerhedsgrunde udskiftes. Bortskaffelse Montering Fastgør håndtaget

Vær forsigtig! T Kablet kan blive beskadiget, når det bliver foldet sammen, eller når man trækker i styret. z Isæt kablet i den bøjede beskyttelse. z Se afbildning. Monter opsamler

Fød venligst kablet gennem aflastningen (1).

Bemærk: WOLF-Garten Flick-Flack® WOLF-Garten Flick-Flack® holder kablet væk fra skæreenhe- den (2). Smid ikke elektrisk udstyr ud med usholdningsaffal- det. Genbrug udstyr, tilbehør og emballage på il- jømæssig vis.

Vigtigt! Kredsskærekniv De må kun udføre arbejde på/justering af udstyret, efter at motoren er slukket og skæreværktøjet ikke bevæger sig mere.

Sluk for motoren og træk stikket ud.

1. Træk armen ud (1).

2. Indstil den ønskede klippehøjde (2).

3. Skyd armen ind igen (3).

Klippehøjde - græstilstand

Klip så vidt muligt kun tørre plæner for at skåne græsset. lip evt. med højere klippehøjde ved fugtigt og højt græs.

I reglen indstilles på en klippehøjde på 40 mm. Tilslutning til stikdåsen (vekselstrøm 230 Volt, 50 Hz)

Redskabet kan tilsluttes enhver stikdåse, som er sikret med en 16 Amp. træg sikring (eller LS-afbryder type B).

Bemærk: Fejlstrømsafbryder Disse strømafbrydere beskytter, når man rører ved beskadigede ledninger, mod isoleringsfejl, samt når man beskadiger strømførende ledninger.

Vi anbefaler at udstyret kun sluttes til en kontakt, som er beskyttet af en fejlstrømsafbryder (RCD) med en mærkeudløsestrøm på højst 30 mA.

Modifikationsudstyr er til rådighed for ældre installationer. Konsulter en elektriker. Indkoble klipper

Ikke i højt græs – klip om nødvendigt let her . Indkoble moto

1. Tryk knappen og hold den (1).

2. Træk bøjle hhv. gashåndtaget (2).

Frigiv gashåndtaget resp. bøjlen (2) Tips vedr. plæneklipningen

Lad altid klippebanerne overlappe hinanden et par centimeter, så der ikke opstår striber .

Læg altid kablet sikkert på terrasse, veje eller det allerede klippe- de græs Klippe / Opsamle (cut / collect) Aktiver klippe-/opsamlefunktionen (4)

Vigtigt! Kredsskærekniv Udfør kun justeringer på udstyret efter at motoren er slukket og skæreredskaberne ikke bevæger sig mere.

Start ikke motoren før De føler, at De er på sikker afstand fra skæreredskaberne.

3. Om nødvendigt påsæt samleposen.

Vigtigt! Kredsskærekniv Udfør kun justeringer på udstyret efter at motoren er slukket og skæreredskaberne ikke bevæger sig mere.

Påsæt ikke samleposen, før Deres fødder er på sikker af- stand fra skærereskabet.

1. Løft beskyttelsesklappen.

2. Monter opsamleren med kroge i udsparingerne i stellet (se pil).

3. Læg beskyttelsesklappen på.

Tøm samleposen Når samleposen er fuld, sænkes klappen af sig selv .

Vigtigt! Kredsskærekniv Udfør kun justeringer på udstyret efter at motoren er slukket og skæreredskaberne ikke bevæger sig mere.

Sluk for motoren og træk stikket ud.

Fjern eventuelle blokeringer i skærerummet før De starter.

Instruktioner til højdeindikator: For at højdeindikatoren skal fungere effektivt, bør De rengøre hullerne under højdeindikatoren i samleposen med en hånd- børste. Bioklipning (mulch) Ved „bioklipning“ bliver græsset klippet flere gange af et specielt klip- pesystem og ført tilbage til jorden igen. På den måde opstår der ikke noget afklip, som skal samles op. Desuden beskytter bioklipningen plænen mod at tørre ud.

Instruktioner til jorddækning Vi anbefaler:

Afhængig af græssets højde, dæk 1 – 2 gange om ugen

Græsset bør hverken være for højt eller for vådt!

Vær omhyggelig med at knivkanalerne ikke springer over.

Slå ikke græsset mere end 20 mm.

Bemærk: Jorddækning anbefales ikke i hvis der er tale om påvirkning af mos eller sammenfiltret græs, da skærematerialet bliver oven på mossets overflade og/eller sammenfiltringen og derfor ikke kan absorberes af jorden.

De bør regelmæssigt løsne jorden og gøde plænen. Aktiver bioklipningen (4)

Vigtigt! Kredsskærekniv Udfør kun justeringer på udstyret efter at motoren er slukket og skæreredskaberne ikke bevæger sig mere.

Start ikke motoren før De føler, at De er på sikker afstand fra skæreredskaberne.

Vigtigt! Kredsskærekniv Før hvilken som helst form for vedligeholdelse og rengøring:

Rør ikke ved uafbrudte knive. Rengøring

Efter hver klipning skal klipperen/plænelufteren rengøres med en håndkost.

Rengør mulchklappen med jævne mellemrum med en håndkos .

Sprøjt under ingen omstændigheder med vand. Opbevaring om vinteren

Klipperen skal gøres grundigt ren efter hver sæson.

Sprøjt aldrig på klipperen med vand, og den bør heller ikke op- bevares i fugtige rum.

Lad din klipper efterse om efteråret af et WOLF-Garten service- værksted. Knivskift

Gældende for alt arbejde på knive, koblinger og knivbjælker, træk først stikket ud og bær beskyttende handsker.

Vigtigt! Der kan udvikles en ubalance efter at have slebet kniven.

Få altid slebet knivet hos en specialist i dette, da en efterprøvelse af ubalancen skal foretages i henhold til sikkerhedsregulativerne.

En momentnøgle er obligatorisk påbudt. Reservedele Afhjlpning af fejl Garanti I hvert land gælder de garantibetingelser, som vort salgsselskab re- sp. importør i det pågældende land har udgivet. Fejl på maskinen re- pareres gratis i garantiperioden, hvis de skyldes en materiale- eller produktionsfejl. Hvis De vil gøre Deres garanti gældende, bedes De henvende Dem til Deres forhandler eller nærmeste filial.

Græsopsamler (40) WG742-04341 Vi 34 XB Udskiftningskniv 34 cm WG742-04342 Vi 37 XB Udskiftningskniv 37 cm WG742-04343 Vi 40 XB Udskiftningskniv 40 cm Problem Mulige årsager Afhjælpning Urolig gang, redskabet vib- rerer stærkt

• Skade på kniv WOLF Serviceværksted

• Kniv løs i fastgørelsen se side 32 (Knivskift) Motoren går ikke

Vigtigt! Elektrisk stød ved beskadigelse af kabel W Når kablet er skåret over eller beskadiget, udløses sikkerhedssikringen ikke altid. z Rør ikke ved kablet, før De har taget stikket ud af køntakten. z Et ødelagt kabel skal udskiftes fuldstændigt. Det er forbudt at lappe kablet med isolerende tape. WOLF Serviceværksted Dårlig klipning/opsamling

• Sløv kniv WOLF Serviceværksted

• Opsamler stoppet se side 31 (Tøm samleposen)

• Klippehøjde ikke tilpasset se side 31 (Sæt skærehøjde) Gå altid til et WOLF-Garten Serviceværksted, hvis der er tvivl. GIV AGT! Stop motoren og træk netstikket inden enhver kontrol, rengøring eller andet arbejde.33

Ikke rør ved kabelen før du trekker ut kontakten.

En skadet kabel må byttes ut. Å lappe kabelen med isolas- jonstape er forbudt.

hvis gummiledninger, så ikke lettere enn type HO 7 RN-F

Bratte skråninger må ikke klippes.

Obs, ikke ta på knivene mens de roterer.

De må aldri løfte eller bære en gressklipper når motoren går.

3. Legg beskyttelseslokket på.

Instrukser for nedkutting Vi anbefaler:

Gå sakte frem når du kutter

Lad din klipper efterse af et WOLF-Garten serviceværksted i ef- teråret efter græsklippesæsonen.
