BRUKSANVISNING BP 40 E Wolf Garten

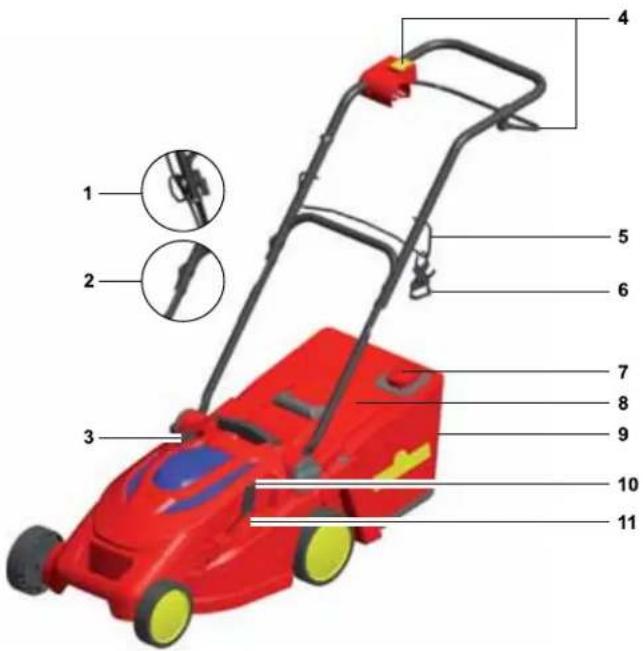

1 Strömbrytare 2 Ledningsavlasten 3 Sladdföraren (Flick/Flack®) 4 Kabel-knäckskydd 5 Backplaten 6 Opsamler 7 CCM-omkopplare (cut-collect- mulch) 8 Indikator för påfyllningsnivå 9 Inställning av handtagets höjd 10 Skœrehøjden instilling 11 Skœrehøjden mærkerne

Avlastningsanordning

Instäällning av klipphöjden

Höjdavläsning av klipphöjden5

Brug aldrig klipperen på stejle skråninger.

Slå på gressklipperen på en jevn flate.

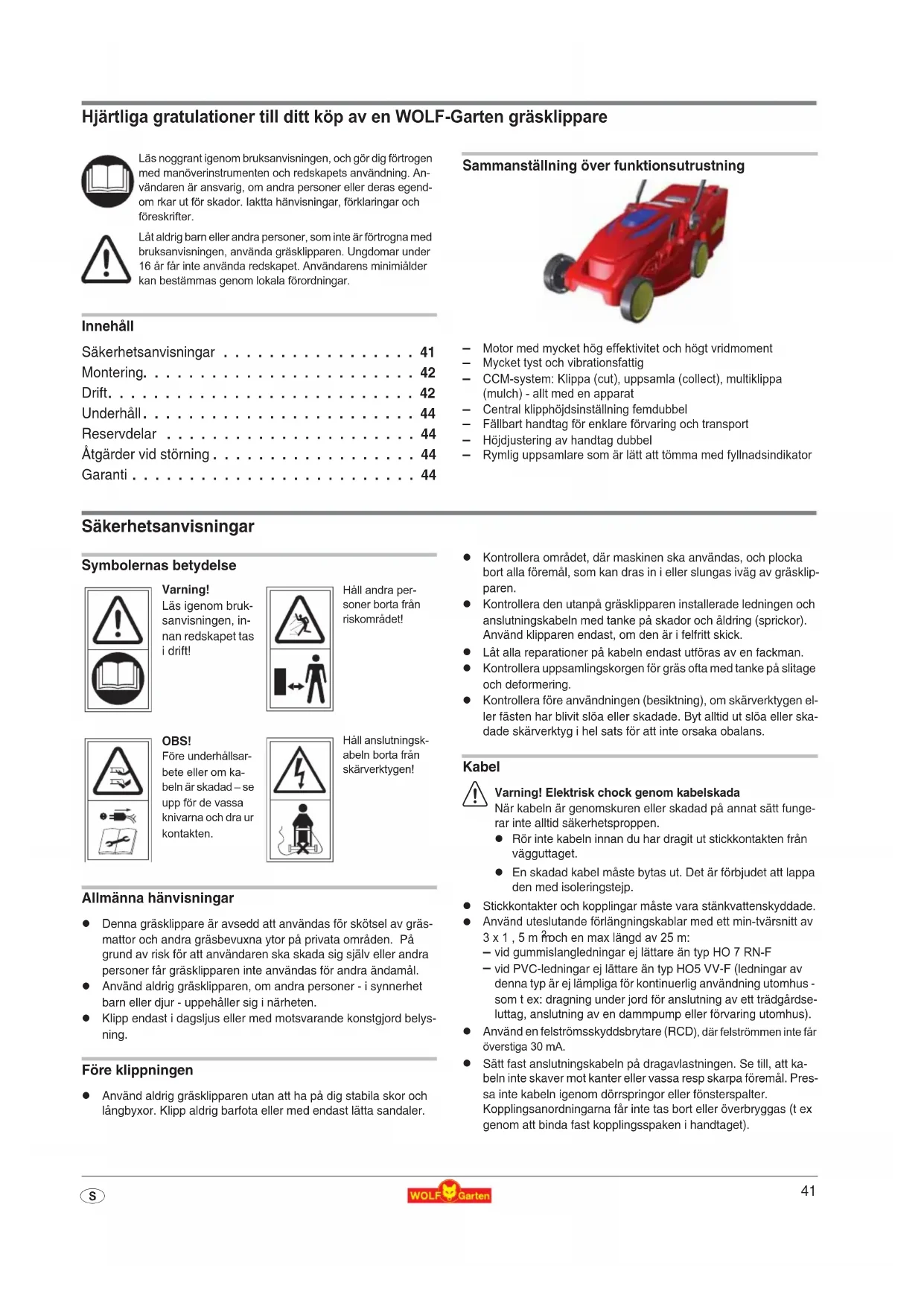

Hjärtliga gratulationer till ditt köp av en WOLF-Garten gräsklippare Innehåll Säkerhetsanvisningar

Åtgärder vid störning

Sammanställning över funktionsutrustning

Motor med mycket hög effektivitet och högt vridmoment

Mycket tyst och vibrationsfattig

CCM-system: Klippa (cut), uppsamla (collect), multiklippa (mulch) - allt med en apparat

Central klipphöjdsinställning femdubbel

Fällbart handtag för enklare förvaring och transport

Höjdjustering av handtag dubbel

Rymlig uppsamlare som är lätt att tömma med fyllnadsindikator Säkerhetsanvisningar Symbolernas betydelse Allmänna hänvisningar

Denna gräsklippare är avsedd att användas för skötsel av gräs- mattor och andra gräsbevuxna ytor på privata områden. På grund av risk för att användaren ska skada sig själv eller andra personer får gräsklipparen inte användas för andra ändamål.

Använd aldrig gräsklipparen, om andra personer - i synnerhet barn eller djur - uppehåller sig i närheten.

Klipp endast i dagsljus eller med motsvarande konstgjord belys- ning. Före klippningen

Använd aldrig gräsklipparen utan att ha på dig stabila skor och långbyxor. Klipp aldrig barfota eller med endast lätta sandaler.

Kontrollera området, där maskinen ska användas, och plocka bort alla föremål, som kan dras in i eller slungas iväg av gräsklip- paren.

Kontrollera den utanpå gräsklipparen installerade ledningen och anslutningskabeln med tanke på skador och åldring (sprickor). Använd klipparen endast, om den är i felfritt skick.

Låt alla reparationer på kabeln endast utföras av en fackman.

Kontrollera uppsamlingskorgen för gräs ofta med tanke på slitage och deformering.

Kontrollera före användningen (besiktning), om skärverktygen el- ler fästen har blivit slöa eller skadade. Byt alltid ut slöa eller ska- dade skärverktyg i hel sats för att inte orsaka obalans. Kabel

Varning! Elektrisk chock genom kabelskada När kabeln är genomskuren eller skadad på annat sätt funge- rar inte alltid säkerhetsproppen.

Rör inte kabeln innan du har dragit ut stickkontakten från vägguttaget.

En skadad kabel måste bytas ut. Det är förbjudet att lappa den med isoleringstejp.

Stickkontakter och kopplingar måste vara stänkvattenskyddade.

Använd uteslutande förlängningskablar med ett min-tvärsnitt av 3x1,5mm

och en max längd av 25 m:

vid gummislangledningar ej lättare än typ HO 7 RN-F

vid PVC-ledningar ej lättare än typ HO5 VV-F (ledningar av denna typ är ej lämpliga för kontinuerlig användning utomhus - som t ex: dragning under jord för anslutning av ett trädgårdse- luttag, anslutning av en dammpump eller förvaring utomhus).

Använd en felströmsskyddsbrytare (RCD ), där felströmmen inte får överstiga 30 mA.

Sätt fast anslutningskabeln på dragavlastningen. Se till, att ka- beln inte skaver mot kanter eller vassa resp skarpa föremål. Pres- sa inte kabeln igenom dörrspringor eller fönsterspalter. Kopplingsanordningarna får inte tas bort eller överbryggas (t ex genom att binda fast kopplingsspaken i handtaget). Läs noggrant igenom bruksanvisningen, och gör dig förtrogen med manöverinstrumenten och redskapets användning. An- vändaren är ansvarig, om andra personer eller deras egend- om rkar ut för skador. Iaktta hänvisningar, förklaringar och föreskrifter. Låt aldrig barn eller andra personer, som inte är förtrogna med bruksanvisningen, använda gräsklipparen. Ungdomar under 16 år får inte använda redskapet. Användarens minimiålder kan bestämmas genom lokala förordningar. Varning! Läs igenom bruk- sanvisningen, in- nan redskapet tas i drift! Håll andra per- soner borta från riskområdet! OBS! Före underhållsar- bete eller om ka- beln är skadad – se upp för de vassa knivarna och dra ur kontakten. Håll anslutningsk- abeln borta från skärverktygen! Originalbruksanvisning42

Tippa inte gräsklipparen så länge motorn är i gång, såvida inte maskinen behöver tippas något i samband med start. Om detta är nödvändigt, får gräsklipparen inte tippas över mer än absolut nödvändigt, och lyft endast upp den delen, som är bortvänd från användaren. Var alltid uppmärksam på, att båda händer är i ar- betsläge, innan gräsklipparen åter ställs ned på marken.

OBS: fara! Skärverktyg stannar inte genast!

Se till att hålla säkerhetsavståndet motsvarande handtagsstän- gerna.

Starta endast motorn, om dina fötter befinner sig på säkert avstånd från skärverktygen.

Var uppmärksam på, att gräsklipparen står stadigt, särskilt i slut- tningar. Spring aldrig utan gå lugnt framåt.

Klipp alltid tvärsöver i sluttningar, inte uppåt eller nedåt.

I sluttningar måste man vara särskilt försiktig, när man ändrar klippriktning.

Klipp aldrig i branta sluttningar.

Var extra försiktig, när du klipper baklänges eller drar gräsklippa- ren emot dig.

Stäng av gräsklipparen, innan du tippar, kör på tomgång eller transporterar den, t ex över en gata på väg till eller från gräsmat- tan.

Använd aldrig gräsklipparen, om någon skyddsanordning är ska- dad, eller om säkerhetsanordningar saknas, som t ex avviknings- anordning och / eller uppsamlingskorg.

Se till, att händer eller och fötter aldrig kommer i närheten av ro- terande delar. Ställ dig inte framför utkastöppningen för gräs

Lyft aldrig upp eller bär en gräsklippare så länge motorn är i gång.

Öppna aldrig skyddslocket, om motorn är i gång.

Innan du lyfter av uppsamlingskorgen för gräs: Stäng av motorn och vänta, tills skärverktygen har stannat. Efter tömningen ska uppsamlingskorgen för gräs sättas fast noggrant.

Kör aldrig över grus, om motorn är i gång – stenskott!

Undvik om möjligt att klippa i vått gräs.

Stäng av gräsklipparen, dra ut nätkontakten och vänta, tills mas- kinen står stilla, om Du t ex

vill gå ifrån gräsklipparen

frigöra en blockerad klinga

vill kontrollera, rengöra eller arbeta på gräsklipparen

om du har stött på ett främmande föremål, bör du kontrollera, om gräsklipparen är skadad och vid behov utföra erforderliga reparationer

Om gräsklipparen till följd av obalans vibrerar kraftigt (stäng genast av den och undersök orsaken).

om du vill utföra inställnings- eller rengöringsarbeten.

vill kontrollera, om anslutningsledningarna har trasslat till sig eller blivit skadade.

Om anslutningsledningen skadas under användning, måste den omedelbart kopplas bort från nätet. Rör inte vid ledningen, innan den är bortkopplad från nätet. Underhåll

Varning! Roterande kniv Innan all rengöring och service:

Dra ut stickkontakten från vägguttaget.

Spola inte av gräsklipparen med vatten – i synnerhet inte med högtryckstvätt.

Kontrollera med regelbundna mellanrum, att alla synliga fästskru- var och muttrar, i synnerhet de som sitter på knivbalken, sitter fast ordentligt och dra åt dem vid behov.

Använd endast reservdelar i originalutförande från WOLF-Gar- ten, i annat fall har du ingen garanti, att din gräsklippare uppfyller säkerhetsbestämmelserna.

Ställ inte undan din gräsklippare i ett fuktigt utrymme. Avfallshantering Montering Fastsättning av handtagsstänger

Varning! Kabeln kan skadas medan du viker ihop eller drar ut handtaget. z Lägg in kabeln i böjningsskyddet. z Se illustrationer. Montage av uppsamlingssäcken

Var god iaktta regionala föreskrifter. Mata kabeln genom dragavlastningen

Not: WOLF-Garten Flick-Flack® WOLF-Garten Flick-Flack® håller kabeln borta från knivarna (2). Släng inte elektronisk utrustning i hushållsavfallet. Återvinn sådan utrustning, tillbehör samt förpack- ningsmaterial på ett miljövänligt sätt.

Inställning av klipphöjd

Varning! Roterande kniv Utför endast underhåll/justeringar av apparaten efter att motorn är avstängd och knivarna är helt stilla.

Stäng av motorn och dra ut kontakten.

1. Dra ut spaken från redskapet (1).

2. Ställ in spaken på önskad klipphöjd (2).

3. Tryck spaken mot redskapet (3).

Klipphöjd – gräset tillstånd

Klipp gräsmattan helst, när den är torr för att skona den. Om gräset är fuktigt eller högt, bör du kanske ställa om till en högre klipphöjd.

I regel bör klipphöjden vara inställd på 40 mm. Anslutning till eluttaget (växelström 230 Volt, 50 Hz)

Redskapet kan anslutas till alla eluttag, som är säkrade med en trög 16 Amp säkring (eller LS-brytare typ B).

Not: Jordfelsbrytare Dessa brytare skyddar dig om du skulle röra vid en skadad kabel, från isoleringsskador och i vissa fall också om du skulle skada en strömförande kabel.

Vi rekommenderar att apparaten endast kopplas till ett vägguttag som är skyddat av en jordfelsbrytare med en restström på inte mer än 30 mA.

Retrofit set finns tillgängliga för äldre installationer. Tala med en elektriker. Att starta gräsklipparen

Starta gräsklipparen på en jämn yta och helst inte i högt gräs – i nödfall får man tippa redskapet något . Att starta motorn

1. Tryck in knappen och håll den där.

2. Dra i bygeln resp spaken och släpp knappen.

Att stänga av motorn

Släpp spaken resp bygeln. Tips för klippning

För att inga oklippta gräsremsor ska lämnas kvar i gräsmattan, bör klippbanorna lappar över varandra med några centimeter

Lägg kabeln alltid säkert på terrassen, vägar eller färdigklippta gräsytor. Klippning / uppsamling (cut / collect) Aktivera klippnings- / uppsamlingsfunktion (4)

Varning! Roterande kniv Gör endast justeringar av maskinen efter att motorn är avstängd och knivarna är helt stilla.

Starta inte motorn förrän dina fötter är på säkert avstånd från knivarna.

3. Häng upp samlingspåsen om nödvändigt.

Upphängning av uppsamlingskorgen

Varning! Roterande kniv Gör endast justeringar av maskinen efter att motorn är avstängd och knivarna är helt stilla.

Häng inte upp samlingspåsen förrän dina fötter är på säkert avstånd från knivarna.

1. Lyft upp skyddsklaffen.

2. Häng upp uppsamlingskorgen med hakarna i ursparningarna på

underredet (se pilen).

3. Fäll ned skyddsklaffen igen.

Tömning av uppsamlaren När samlingspåsen är full stängs locket av sig själv .

Varning! Roterande kniv Gör endast justeringar av maskinen efter att motorn är avstängd och knivarna är helt stilla.

Stäng av motorn och dra ut kontakten.

Ta bort eventuella hinder från klippområdet innan du börjar.

Anvisningar för nivåindikator: För att nivåindikatorn ska fungera ordentligt bör du med jämna mellanrum rengöra hålen under nivåindikatorn med en borste. Kompostering (mulch) Vid „kompostering“ skärs det avklippta gräset i ett speciellt sönderdel- ningssystem sönder ett flertal gånger och fördelas åter över gräsmat- tan. På så sätt får man inget gräsavfall. Dessutom skyddar detta „komposteringsförfarande“ gräsmattan mot uttorkning.

Anvisningar för finfördelning Vi rekommenderar:

Beroende på gräsets höjd, finfördela 1 – 2 x i veckan.

Gräset bör inte vara för högt eller för vått!

Var försiktig så att knivkanalerna inte överlappar varann.

Klipp inte gräs högre än 20 mm.

Not: Finfördelning rekommenderas inte för gräs med mossa eller ihopklibbat gräs, för det klippta materialet lägger sig på mossan och/eller det ihopklibbade gräset och absorberas därför inte av marken.

Kalka och gödsla gräsmattan med jämna mellanrum. Inkoppling av komposteringsfunktion (4)

Varning! Roterande kniv Gör endast justeringar av maskinen efter att motorn är avstängd och knivarna är helt stilla.

Starta inte motorn förrän dina fötter är på säkert avstånd från knivarna.

1. Ta loss uppsamlingssäcken.

2. Vrid om omkopplaren till läge „MULCH“.

Varning! Roterande kniv Innan allt underhåll och rengöring:

Dra ut stickkontakten från vägguttaget.

Rör inte roterande knivar. Rengöring

Sopa rent för hand i din gräsklippare / gräsmatteluftare efter varje användning.

Rengör komposteringsklaffen med jämna mellanrum med en handsopborste .

Spola på inga villkor rent med vatten. Förvaring under vintern

Efter varje klippningssäsong ska gräsklipparen omsorgsfullt gör- as ren.

Lämna på hösten in din gräsklippare till en WOLF-Garten service- verkstad för genomgång.

Gräsklipparen får aldrig spolas ren med vatten eller förvaras i fuk- tiga utrymmen. Att byta knivar

För allt arbete med knivar, knivupphängning och knivhus, måste du först av allt dra ut kontakten och ha på dig skyddshandskar.

Varning! Det kan uppstå obalans efter att du har slipat kniven.

Slipa därför alltid knivarna i en specialiserad verkstad, eftersom en balanskontroll bör genomföras, enligt säkerhetsföreskrifterna.

Byt alltid ut knivarna i en specialiserad verkstad. En momentny- ckel krävs enligt lag. Reservdelar Åtgärder vid störning Garanti För varje land gäller vår representants garantivillkor. Eventuella fel på maskinen repareras kostnadsfritt under garantitiden såvida orsaken är material- eller tillverkningsfel. Kontakta återförsäljaren eller vår re- presentant vid garantifall.

Art nr Beställnings-beteckning Produktinformation

Uppsamlingssäck (34)

Uppsamlingssäck (37)

• Knivarna är defekta WOLF-Garten serviceverkstad

• En kniv har lossnat i sitt fäste se sidan 44 (Att byta knivar) Motorn går inte

• Säkringen är defekt Elfackman

Varning! Elektrisk chock genom kabelskada När kabeln är genomskuren eller skadad på annat sätt fungerar inte alltid säkerhetsproppen. z Rör inte kabeln innan du har dragit ut stickkontakten från vägguttaget. z En skadad kabel måste bytas ut. Det är förbjudet att lappa den med isoleringstejp. WOLF-Garten serviceverkstad Dåligt uppsamlings-/klippre- sultat

• Knivarna är slöa WOLF-Garten serviceverkstad

• Uppsamlingskorgen är full se sidan 43 (Tömning av uppsamlaren)

• ej anpassad klipphöjd se sidan 43 (Inställning av klipphöjd) I tveksamma fall ska alltid en WOLF-Garten serviceverkstad frågas till råds. OBS ! Stäng alltid av gräsklipparen och dra ur tändstiftskontakten, innan du kontrollerar eller arbetar med knivarna.45

För att inga oklippta gräsremsor ska lämnas kvar i gräsmattan bör klippbanorna lappar över varandra med ngra centimeter .
