INSTRUKCJA OBSŁUGI BP 40 E Wolf Garten

Zabezpieczenie przed spltaniem kabla

Ochrona przeciwzgiciowa kabla

Wycznik CCM (cut-collect- mulch)

Wskanik stanu napenienia

Regulacja wysokoci uchwytu

Regulacja wysokoci cicia

Wskanik wysokoci cicia

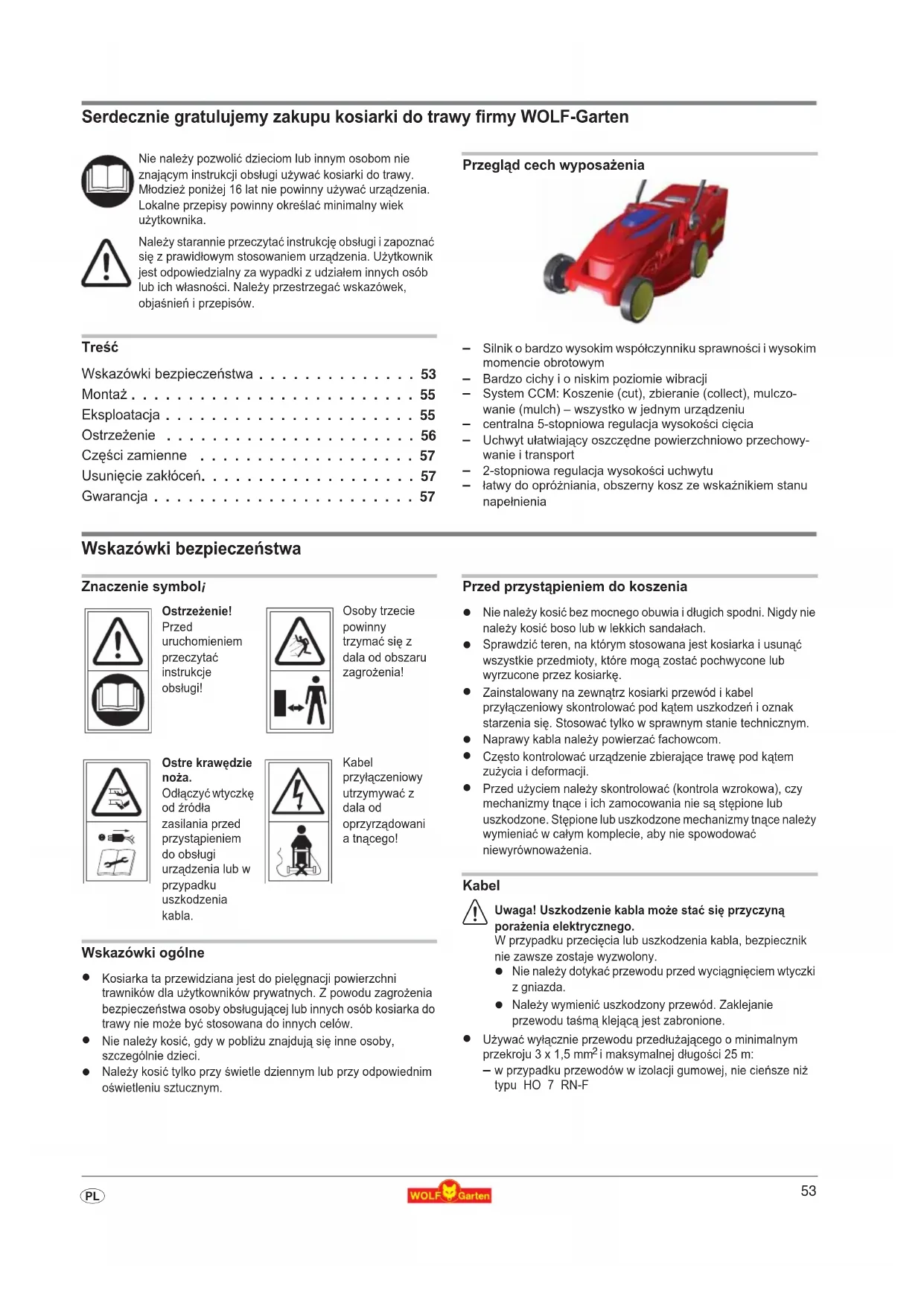

Serdecznie gratulujemy zakupu kosiarki do trawy firmy WOLF-Garten Tre Wskazówki bezpieczeËstwa

Przegld cech wyposaenia

Silnik o bardzo wysokim wspóczynniku sprawnoci i wysokim momencie obrotowym

Bardzo cichy i o niskim poziomie wibracji

System CCM: Koszenie (cut), zbieranie (collect), mulczo- wanie (mulch) – wszystko w jednym urzdzeniu

centralna 5-stopniowa regulacja wysokoci cicia

Uchwyt uatwiajcy oszczdne powierzchniowo przechowy- wanie i transport

2-stopniowa regulacja wysokoci uchwytu

atwy do opróniania, obszerny kosz ze wskanikiem stanu napenienia Wskazówki bezpieczestwa Znaczenie symbol

Kosiarka ta przewidziana jest do pielgnacji powierzchni trawników dla uytkowników prywatnych. Z powodu zagroenia bezpieczeËstwa osoby obsugujcej lub innych osób kosiarka do trawy nie moe by stosowana do innych celów.

Nie naley kosi, gdy w pobliu znajduj si inne osoby, szczególnie dzieci.

Naley kosi tylko przy wietle dziennym lub przy odpowiednim owietleniu sztucznym. Przed przystpieniem do koszenia

Nie naley kosi bez mocnego obuwia i dugich spodni. Nigdy nie naley kosi boso lub w lekkich sandaach.

Sprawdzi teren, na którym stosowana jest kosiarka i usun wszystkie przedmioty, które mog zosta pochwycone lub wyrzucone przez kosiark.

Zainstalowany na zewntrz kosiarki przewód i kabel przyczeniowy skontrolowa pod ktem uszkodzeË i oznak starzenia si. Stosowa tylko w sprawnym stanie technicznym.

Naprawy kabla naley powierza fachowcom.

Czsto kontrolowa urzdzenie zbierajce traw pod ktem zuycia i deformacji.

Przed uyciem naley skontrolowa (kontrola wzrokowa), czy mechanizmy tnce i ich zamocowania nie s stpione lub uszkodzone. Stpione lub uszkodzone mechanizmy tnce naley wymienia w caym komplecie, aby nie spowodowa niewyrównowaenia. Kabel

Uwaga! Uszkodzenie kabla moe sta si przyczyn poraenia elektrycznego. W przypadku przecicia lub uszkodzenia kabla, bezpiecznik nie zawsze zostaje wyzwolony.

Nie naley dotyka przewodu przed wycigniciem wtyczki z gniazda.

Naley wymieni uszkodzony przewód. Zaklejanie przewodu tam klejc jest zabronione.

Uywa wycznie przewodu przeduajcego o minimalnym przekroju 3 x 1,5 mm

i maksymalnej dugoci 25 m:

w przypadku przewodów w izolacji gumowej, nie cieËsze ni typu HO 7 RN-F Nie naley pozwoli dzieciom lub innym osobom nie znajcym instrukcji obsugi uywa kosiarki do trawy. Modzie poniej 16 lat nie powinny uywa urzdzenia. Lokalne przepisy powinny okrela minimalny wiek uytkownika. Naley starannie przeczyta instrukcj obsugi i zapozna si z prawidowym stosowaniem urzdzenia. Uytkownik jest odpowiedzialny za wypadki z udziaem innych osób lub ich wasnoci. Naley przestrzega wskazówek, objanieË i przepisów. Ostrzeenie! Przed uruchomieniem przeczyta instrukcje obsugi! Osoby trzecie powinny trzyma si z dala od obszaru zagroenia! Ostre krawdzie noa. Odczy wtyczk od róda zasilania przed przystpieniem do obsugi urzdzenia lub w przypadku uszkodzenia kabla. Kabel przyczeniowy utrzymywa z dala od oprzyrzdowani a tncego! Oryginalna instrukcja obsugi54

w przypadku przewodów w izolacji PVC, nie cieËsze ni typu HO5 VV-F (przewody tego typu nie nadaj si do staego uytkowania na wolnym powietrzu - jak np.: do podziemnego uoenia dla podczenia gniazdka ogrodowego, podczenia pompy stawowej lub skadowania na zewntrz).

Wtyczki i sprzga musz posiada ochron przed rozbryzgujc si wod.

Stosowa przewód ochronny prdu uszkodzeniowego (RCD) o prdzie uszkodzeniowym nie przekraczajcym 30 mA.

Kabel przyczeniowy zamocowa na odcieniu cigu. Chroni przed tarciem o krawdzie lub ostre przedmioty. Kabla nie przygniata drzwiami lub oknem. Nie naley usuwa ani mostkowa urzdzeË wczajcych (np. przymocowanie dwigni przeczajcej na drku uchwytu). Podczas koszenia

Nie naley przechyla urzdzenia podczas wczania silnika chyba, e urzdzenie musi zosta przechylone przy rozruchu. Jeli istnieje taka konieczno, naley przechyli urzdzenie tylko tyle, ile jest to konieczne i podnie tylko t cz, która znajduje si po przeciwnej stronie obsugujcego.

Przed postawieniem urzdzenia z powrotem na podoe naley zawsze skontrolowa, czy obie donie znajduj si w pozycji roboczej.

Uwaga, niebezpieczeËstwo! Mechanizm tncy dziaa pod wpywem siy bezwadnoci!

Naley zachowa wyznaczony drkiem uchwytu odstp bezpieczeËstwa.

Naley wcza silnik tylko wtedy, gdy stopy obsugujcego kosiark znajduj si w bezpiecznej odlegoci od mechanizmu tncego.

Zapewni bezpieczn pozycj, szczególnie na pochyociach. Nie biega, zawsze i spokojnym krokiem do przodu.

Na pochyociach naley kosi w poprzek, nie w dó ani w gór.

Na pochyociach naley przestrzega szczególnego bezpieczeËstwa przy zmianie kierunku jazdy.

Naley zachowa szczególn ostrono podczas koszenia do tyu oraz przycigania kosiarki do siebie.

Kosiark naley wyczy przed przechyleniem jej, przemieszczaniem bez koszenia lub transportem, np. z/do trawnika lub po ciekach.

Urzdzenia nie wolno stosowa, gdy uszkodzona s mechanizmy zabezpieczajce lub brak urzdzeË bezpieczeËstwa takich jak urzdzenia odchylajce lub zbierajce traw.

Uwaga, nie chwyta pracujcych noy.

Nigdy nie naley zblia stóp ani rk w obszar obracajcych si czci. Nie naley stawa przed otworem wyrzutu trawy.

Nigdy nie naley podnosi lub nosi kosiarki z wczonym silnikiem.

Nigdy nie naley otwiera klapy ochronnej przy wczonym silniku.

Przed zdjciem urzdzenia zbierajcego traw: Silnik wyczy i odczeka do momentu zatrzymania si mechanizmu tncego. Po oprónieniu urzdzenie zbierajce traw starannie zamocowa.

Nigdy nie naley przemieszcza kosiarki z wczonym silnikiem do wirze – wyrzucanie kamieni!

Jeli to moliwe, nie naley kosi mokrej trawy.

Urzdzenie wyczy, wyj wtyczk sieciow i odczeka do zatrzymania si urzdzenia:

przed oddaleniem si od kosiarki

podczas próby zwolnienia zablokowanego noa

podczas kontroli urzdzenia, czyszczenia lub innymi zabiegami przy kosiarce

w przypadku najechania na obce ciao naley skontrolowa, czy urzdzenie nie jest uszkodzone i ewtl. przeprowadzi niezbdne naprawy.

jeli kosiarka ulega silnym wibracjom z powodu niewyrów- nowaenia (natychmiast wyczy i ustali przyczyn).

gdy niezbdne jest przeprowadzenie prac regulacyjnych lub naprawczych.

podczas kontroli, czy przewody przyczeniowe nie s spltane lub uszkodzone.

Jeli przewód przyczeniowy zostanie uszkodzony podczas uytkowania, naley go natychmiast wyczy z sieci. Przewodu nie dotyka przed odczeniem go od sieci. Konserwacja

Uwaga! Nó obrotowy. Przed rozpoczciem konserwacji i czyszczenia:

Nie dotykaj pracujcych noy.

Wszystkie widoczne ruby mocujce i nakrtki, szczególnie ramienia noa, naley regularnie kontrolowa pod ktem trwaoci osadzenia i dokrca.

Uwaga! Wymian noa lub jego ostrzenie naley zawsze zleca fachowcom w specjalistyczny warsztacie, poniewa po demontau czci musi by przeprowadzona kontrola wyrównowaenia zgodnie z wymogami bezpieczeËstwa.

Stosowa tylko oryginalne czci zamienne firmy WOLF-Garten, w przeciwnym razie nie ma adnej gwarancji, e PaËstwa kosiarka spenia wymogi bezpieczeËstwa.

Kosiarki nie przechowywa w wilgotnych pomieszczeniach.

Ze wzgldów bezpieczeËstwa naley wymienia zuyte lub uszkodzone czci. Gospodarka odpadami Nie wyrzuca urzdzeË elektrycznych i elektronicznych do zwykych pojemników na mieci. Sprzt, urzdzenia i opakowania naley utylizowa w sposób przyjazny rodowisku.55

Monta Zamocowanie dwigni uchwytu

Uwaga! Uszkodzenie kabla moe sta si przyczyn poraenia elektrycznego. W przypadku przecicia lub uszkodzenia kabla, bezpiecznik nie zawsze zostaje wyzwolony. z Nie naley dotyka przewodu przed wycigniciem wtyczki z gniazda. z Patrz rysunki. Monta kosza na traw

Patrz rysunki. Eksploatacja Zalecenia ogólne Czasy robocze

Prosimy o przestrzeganie prezepisów obowizujcych w danym regionie. Przeprowad przewód przez przelew

Przeprowad przewód przez przelew (1).

Uwaga: WOLF-Garten Flick-Flack® WOLF-Garten Flick-Flack® utrzymuje przewód z dala od elementów tncych. (2). Ustaw wysoko cicia

Uwaga! Nó obrotowy Przeprowad prace/zmiany na/w sprzcie wycznie po wyczeniu silnika i zatrzymaniu si noa.

Wycz silnik i wycignij wtyczk.

1. Pocign dwigni na zewntrz (1).

2. Ustawi wybran wysoko cicia (2).

3. Wcisn dwigni ponownie do wewntrz (3).

Wybór wysokoci koszenia

Jeli to moliwe kosi gdy trawa jest sucha. Nie ustawia wysokoci koszenia zbyt nisko gdy trawa jest wysoka lub mokra.

Re- komendowana wysoko koszenia: 40 mm. Przyczenie do kontaktu wtykowego (prd zmienny 230 Volt, 50 Hz)

Urzdzenie moe by podczone do kadego kontaktu wtykowego, który zabezpieczony jest bezpiecznikiem inercyjnym 16 Amp. (lub przecznikiem LS Typu B).

Uwaga: Urzdzenie ochronne prdu szcztkowego. Urzdzenia ochronne zabezpieczaj uszkodzone przewody elektryczne przeciw wadom izolacji, a w pewnych przypadkach take uszkodzeniom przewodów pod napiciem.

Sprzt naley podcza wycznie do gniazda zabezpieczonego urzdzeniem ochronnym prdu szcztkowego (RCD), przy wartoci prdu szcztkowego 30 mA.

Dostpne s zestawy modernizacyjne dla starych instalacji. Naley skonsultowa si z technikiem elektrykiem. Uruchomienie

Uruchamia silnik gdy kosiarka stoi na gadkiej powierzchni, nie na wysokiej trawie – ewentualnie unie lekko kosiark (patrz rysunek)

1. Wcisn przycisk (1) i przytrzyma.

2. Unie dwigni (2) i zwolni przycisk.

Aby unikn powstawania pasów trawy, tory koszenia musz zawsze kilka centymetrów nachodzi na siebie .

Kabel naley zawsze ka bezpiecznie na tarasie, drogach lub ju skoszonej trawie. Koszenie / zbieranie (cut / collect) Wcz funkcj tnij/zbierz (cut/collect) (4)

Uwaga! Nó obrotowy. Przeprowad zmiany w sprzcie wycznie po wyczeniu silnika i zatrzymaniu si noa.

Nie wczaj silnika dopóki Twoje stopy nie znajd si w bezpiecznej odlegoci od noy.

1. Zdj kosz na traw.

2. Ustaw przecznik na funkcj “CUT/COLLECT”.

3. Jeli to konieczne, powie worek kolekcyjny.

Zawieszanie kosza na traw

Uwaga! Nó obrotowy Zmiany w sprzcie naley przeprowadza wycznie po wyczeniu silnika i zatrzymaniu si noa.

Nie zaczaj worka kolekcyjnego dopóki Twoje stopy nie znajd si w bezpiecznej odlegoci od noa.

1. Podnie klap ochronn.

2. Zamocowa kosz na traw za pomoc haka w otworach karoserii

Oprónij worek kolekcyjny Gdy worek kolekcyjny jest ju pusty, klapa sama si obniy .

Uwaga! Nó obrotowy Zmiany w sprzcie naley przeprowadza wycznie po wyczeniu silnika i zatrzymaniu si noa.

Wycz silnik i wycignij wtyczk.

Oprónij worek kolekcyjny .

Przed wczeniem, usuË potencjalne blokady w strefie cicia.

Instrukcja dla wskanika poziomu cicia: Aby zapewni prawidowe funkcjonowanie wskanika poziomu, regularnie czy otwory znajdujce si pod wskanikiem poziomu w worku kolekcyjnym przy uyciu rcznej szczotki. Mulczowanie (mulch) Podczas mulczowania trawa jest cita kilkakrotnie przez specjalny system tncy i odprowadzana z powrotem do podoa. W ten sposób nie powstaje odpad trawy. Ponadto mulczowanie chroni przed wyschniciem trawnika.

Instrukcja mulczerowania Zalecenia:

W zalenoci od szybkoci wzrostu trawy, naley przeprowadza mulczerowanie raz lub dwa razy – 2 tygodniowo.

Trawa nie moe by zbyt wysoka lub zbyt wilgotna!

Mulczerowanie naley przeprowadza w sposób wolny.

Naley si upewni, czy kanay ostrzy nakadaj si na siebie.

Nie tnij trawy wicej ni 20 mm.

Uwaga: Mulczerowania nie naley przeprowadza w przypadku trawy pokrytej mchem lub spltanej, poniewa cinka pozostaje na powierzchni mchu i/lub spltania i dlatego nie moe by absorbowana przez grunt.

Naley regularnie rozpulchnia i nawozi trawnik. Wczanie funkcji mulczowania (4)

Uwaga! Nó obrotowy. Przeprowad zmiany w sprzcie wycznie po wyczeniu silnika i zatrzymaniu si noa.

Nie wczaj silnika dopóki Twoje stopy nie znajd si w bezpiecznej odlegoci od noy.

1. Zdj kosz na traw.

2. Przekrci przecznik na „MULCH“.

Ostrzeenie Zalecenia ogólne

Uwaga! Nó obrotowy Przed rozpoczciem konserwacji i czyszczenia:

Nie dotykaj pracujcych noy. Regeneracja

Po kadym koszeniu naley wyczyci kosiark/wertykulator za pomoc zmiotki rcznej.

Naley regularnie oczyszcza klap mulczowania za pomoc zmiotki .

W adnym wypadku nie wolno spryskiwa wod. Skadowanie w zimie

Po kadym sezonie koszenia kosiarka powinna zosta gruntownie wyczyszczona.

Naley zleci jesieni obsudze serwisowej formy WOLF-Garten przegld techniczny.

Nigdy nie naley spryskiwa kosiarki wod ani skadowa w wilgotnych pomieszczeniach. Zmiana noy

W przypadku prac wykonywanych na noach, cznikach i listwie noowej, naley wycign wtyczk i zaoy rkawice ochronne.

Uwaga! Po naostrzeniu noy moe pojawi si nierównowaga.

Noe naley ostrzy w specjalistycznym warsztacie, poniewa badania równowagi powinny by przeprowadzane zgodnie z przepisami bezpieczeËstwa.

Noe naley wymienia wycznie w specjalistycznym warsztacie. Wymagane jest zastosowanie klucza dynamometrycznego.

Czci zamienne Usunicie zakóce Gwarancja W kadym kraju obowizuj warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w tym kraju lub przez importera. Ewentualne usterki urzdzenia usuwane s w okresie gwarancji bezpatnie, o ile spowodowane s one bêdem materiaowym lub produkcyjnym. W przypadku roszczenia gwarancyjnego prosz zwróci si do sprzedawcy lub najbliszego oddziau naszej firmy. Nr artykuu Oznaczenie w zamówieniu Informacja o produkcie

Kosz do trawy (40) WG742-04341 Vi 34 XB Noe wymienne 34 cm WG742-04342 Vi 37 XB Noe wymienne 37 cm WG742-04343 Vi 40 XB Noe wymienne 40 cm Zakócenie Moliwa przyczyna Pomoc Niespokojny bieg, silna wibracja urzdzenia

• Uszkodzony nó Warsztat serwisowy firmy WOLF-Garten

• Nó poluzowa si w zamocowaniu patrz strona 56 (Zmiana noy) Silnik nie zaskakuje

• Uszkodzony bezpiecznik Specjalista elektryk

Uwaga! Uszkodzenie kabla moe sta si przyczyn poraenia elektrycznego. W przypadku przecicia lub uszkodzenia kabla, bezpiecznik nie zawsze zostaje wyzwolony. z Nie naley dotyka przewodu przed wycigniciem wtyczki z gniazda. z Naley wymieni uszkodzony przewód. Zaklejanie przewodu tam klejc jest zabronione. Warsztat serwisowy firmy WOLF-Garten Za wydajno kosze- nia /pochaniacza

• Tpy nóf Warsztat serwisowy firmy WOLF-Garten

• Zapchany pochaniacz patrz strona 56 (Oprónij worek kolekcyjny)

• Niedostosowana wysoko cicia patrz strona 55 (Ustaw wysoko cicia) W przypadku wtpliwoci zawsze naley skontaktowa si z serwisem firmy WOLF-Garten. Uwaga, kosiark naley przed kad kontrol lub pracami przy nou wyczy i wyj wtyczk.58
