MODE D'EMPLOI BP 40 E Wolf Garten
Notice d'instructions d'origine 14
1 Interrupteur
2 Cable-fixe
3 Guide-cable (Flickr/Flack®)
4 Protection antipliage du cable
5 Clapet de sécurité
6 Indicateur du niveau de remplissage
7 Commutateur CCM (cut-collect-mulch)
8 Indicator du niveau de remplissage
9 Reglage de la hauteur du guidon
10 Reglage de la hauteur de coupe
11 Croquis de la hauteur de coupe
1

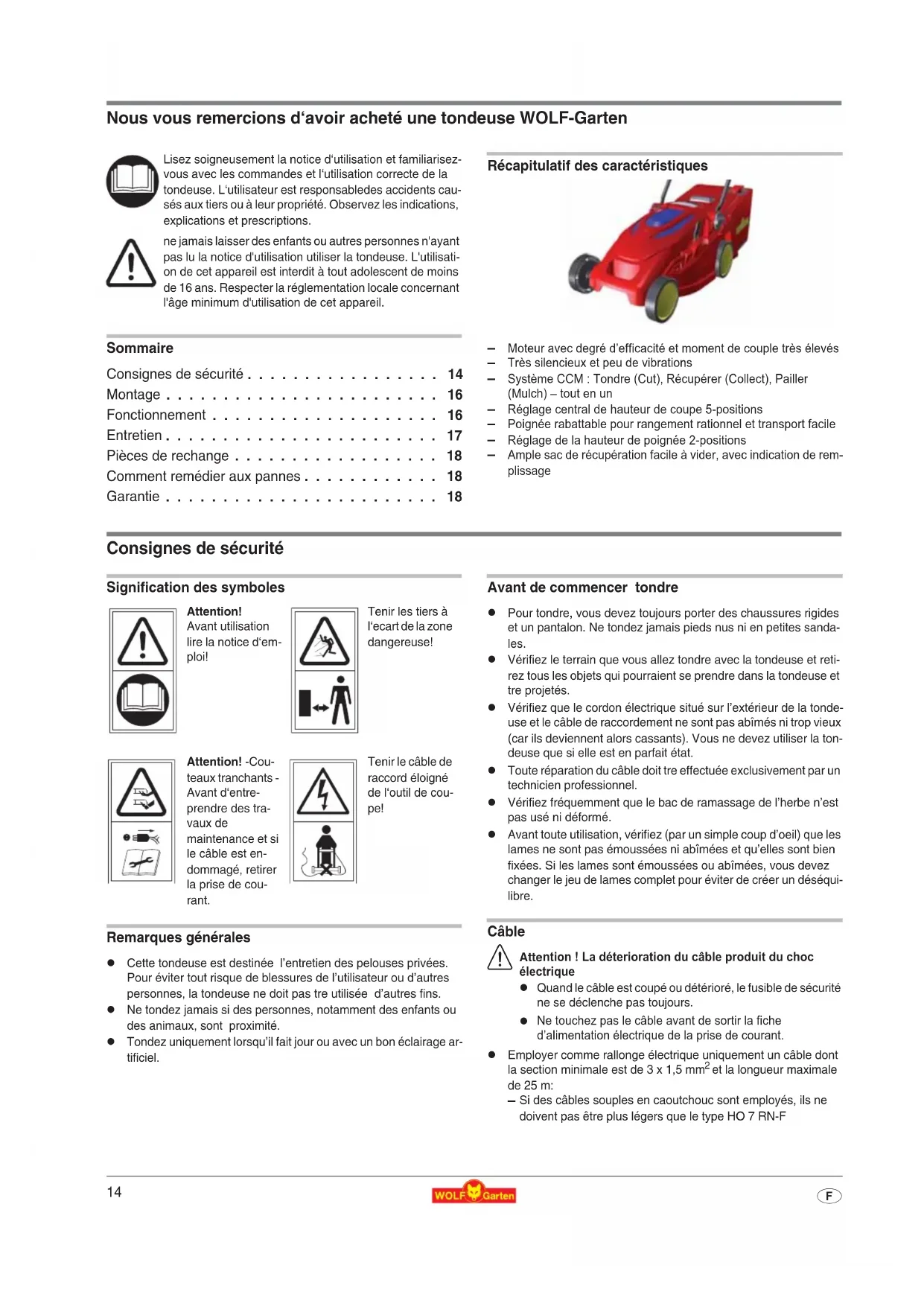

Nos you remercions d'avoir acheté une tondeuse WOLF-Garten
Lisez soigneusement la notice d'utilisation et familiarisez-vous avec les commandes et l'utilisation correcte de la tondeuse. L'utilisateur est responsable des accidents causés aux tiers ou à leur propriété. Observe les indications, explications et prescriptions.
ne jamais laisser des enfants ou autres personnes n'ayant pas lu la notice d'utilisation utiliser la tondeuse. L'utilisation de cet apparéil est interdir à tout adolescent de moins de 16 ans. Respecter la reglementation locale concernant l'âge minimum d'utilisation de cet apparéil.
Somnaire
Consignes de sécurité 14
Montage 16
Fonctionnement 16
Entretien 17
Pièces de rechange 18
Comment remedier aux pannes 18
Garantie 18
Récapitulatif des caractéristiques
Moteur avec degré d'efficacité et moment de couple très élevés
Très silencieux et peu de vibrations
- Systeme CCM: Tondre (Cut), Récupérer (Collect), Pailler (Mulch) - tout en un
- Réglage central de hauteur de coupe 5-positions
- Poignée rabatable pour rangement rationnel et transport facile
- Réglage de la hauteur de poignée 2-positions
- Ample sac de récapération facile à vider, avec indication de remplissage
Consignes de sécurité
Signification des symboles
Attention!
Avant utilisation dire la notice d'emploi!
Tenir les tiers à l'ecart de la zone dangereuse!
Attention! -Couteaux tranchants -Avant d'entre-prendre des travaux de maintenance et si le cable est endommaged,retirer la prise de courant.
Tenir le cable de raccord éloigné de l'util de coupe!
Remarques generales
- Cette tondeuse est destinée l'entretien des pelouses privées. Pour éviter tout risque de blessures de l'utilateur ou d'autres personnes, la tondeuse ne doit pas tre utilisé d'autres fins.
- Ne tondez jamais si des personnes, notamment des enfants ou des animaux, sont proximité.
- Tondez uniquement lorsqu'il fait jour ou avec un bon éclairage artificiel.
Avant de commencer tondre
Pour tondre, vous devez toujours porter des chaussures rigides et un pantalon. Ne tondez jamais pieds nus ni en petites sanda-les.
- Vérifiez le terrain que vous allez tondre avec la tondeuse et retirez tous les objets qui pourrait se prendre dans la tondeuse et tre projetés.
- Vérifiez que le cordon électrique situé sur l'extérieur de la tondeuse et le cable de raccordement ne sont pas abimés ni trop vais (car ils deviennent alors cassants). Vous ne doivent utiliser la tondeuse que si elle est en parfait état.
- Toute réparation du cable doittre effectuee exclusivement par un technicien professionnel.
- Vérifiez féquèment que le bac de ramassage de l'herbe n'est pas usé ni déforme.
- Avant toute utilisation, vérifiez (par un simple coup d'oeil) que les lames ne sont pas emoussees ni abimées et qu'elles sont bien fixées. Si les lames sont emoussees ou abimées, vous devez changer le jeu de lames complet pour éviter de creator un déséqui-libre.
Cable
Attention! La déterioration du cable produit du chocolélectrique
- Quand le cable est coupé ou détiéré, le fusible de sécurité ne se déclenché pas toujours.
- Ne touche pas le cable avant de sortir la fiche d'alimentation électrique de la prise de courant.
Employer comme ballonge électric qu'unquiemment un cable dont la section minimale est de 3× 1,5mm^2 et la longueur maximale de 25m
-
Si des cables couples en caoutchouc sont employés, ils ne doivent pas été plus légers que le type HO 7 RN-F
-
Si des cables en PVC sont employés, ils ne doivent pas être plus légers que le type HO5 VV-F (ces cables ne convennent pas pour une utilisation permanente à l'extérieur, par exemple : pose enterrée pour branchement à une prise électrique de jardin, branchement d'une pompe de bassin ou entreprises à l'extérieur).
-
Les prises mâles et les prises raccords doivent composer une protection contre les projections d'eau.
Utilisez un systme de protection contre le courant de défaut (RCD) avec un courant de défaut ne dépissant pas 30mA .
Fixez le cable de raccordement sur la décharge de traction. Veil-lez ce que le cable ne frotte pas sur des artes d'angle, ni sur des objets coupants ou pointus. Veiliez ce que le cable ne reste pas coince dans l'ouverture d'une porte ou d'une fentre. Ne retirez pas les organes de commande et ne les reliez pas entre eux (il ne faut pas, par exemple, relier le levier de commande la tige de la poignee)
Lorsque you tondez
- Ne basculez pas la tondeuse lorsque vous mettez le moteur en marche, moins qu'il faillie basculer la tondeuse lors du démarriage. Si tel est le cas, ne basculez pas la tondeuse plus qu'il ne faut et soulevez uniquement la partie qui est éloignée de l'utilisateur.
- Vérifiez toujours que vos deux mains sont en position de travail avant de reposer la tondeuse sur le sol.
- Attention! Danger! Les lames continuant de tourner un peu après l'arrêt de la tondeuse!
- Respectez la distance de sécurité qui est indiquée sur la tige de la poignée.
- Ne démarrez le moteur que si vos pieds sont suffisamment éloignés des lames.
Veillez ne pas risquer de tomber surtout lorsque le terrain est en pente. Ne courez jamais. Marchez lentement en avant. - Tondez les terrains inclinés en diagonale, mais jamais dans les sens de la montée ou de la descente.
- Lorsque vous descendez une pente, soyez trs prudent surtout si vous changez de direction.
- Ne tondez jamais un terrain trs raide.
Soyez particulirement prudent lorsque vous tondez en reculant et que vous tirez la tondeuse vers vous. - Arretez la tondeuse lorsque vous voulez la basculer, la vider ou la déplacer, par exemple depuis la zone gazonnée ou pour aller jusqu'à la zone gazonnée, ou pour passer des allées de jardin.
- N'utilise jamais la tondeuse si ses dispositifs de protection sont abimés ou ses dispositifs de sécurité défectueux, tels que le déflecteur et / ou le bac de ramassage de l'herbe.
- Soyez prudentz! Ne touchez jamais aux lames si elles tournent.
- N'approchez jamais vos mains ni vos pieds des pices rotatives.
Ne restez pas devant l'ouverture qui projette l'herbe coupée. - Ne soulevez jamais et ne portez jamais la tondeuse lorsque son moteur tourne.
N'ouvre jamais le capot lorsquel moteur tourne. - Avant desteroler le bac de ramassage de I'erbe:Artez le moteur et attendez que les lames ne bougent plus du tout. Aprs avoir vidé le bac de ramassage de I'herbe, remettez-le bien comme il faut.
- Ne passes jamais sur des graviers avec le moteur qui tourne - Risque de projection de cailloux!
-
Evitez dans la mesure du possible de tandre la pelouse lorsqu'elle est mouillée.
-
Artez la tondeuse, débranchez la prise et attendez que les lames ne bougent plus du tout lorsque, par exemple, vous pouze
- vous éloigner de la tondeuse
- débloquer une lame
- vérifier la tondeuse, la nettoyer ou travailler dessus
- lorsque la machine a ramasse un objet étranger, et que vous pouvez vérifier que la tondeuse n'est pas abimée et effectuer les réparations eventuellement nécessaires.
Lorsque la tondeuse vibre fortement du fait d'un déséquilibre (arrter immidiatement et rechercher la cause). - et lorsque vous poulez effectuer des opérations de réglage ou de nettoyage.
- vérifier que les cables électriques ne sont pas emmplés ni abi-més.
- Si le cable de raccordement es abimé pendant le travail, il faut immédiatement le débrancher de la prise de courant du secteur. Ne touche pas au cable avant de l'avoir débranché de la prise de courant du secteur.
L'entretien
Attention! Couteau rotatif
Avant toute opération d'entretien et de nettoyage :
- Sortez la fiche d'alimentation électrique.
-
Ne touchez pas les aubes en etat de fonctionnement.
-
Vérifiez régulirement que tous les boulons et vis de fixation visibles, notamment ceux du porte-lames, sont bien visés puis resserrer si nécessaire.
- Attention! Faites toujours changer ou aiguiser vos lames dans un atelier professionnel, car lorsque des pices ont ete demontees, il faut effectuer un contrôle d'equilibrage conformement aux consignes de sécurité.
Utiliser uniquement des pices de rechange de la marque WOLF-Garten, sinon vous ne pourrez pas tre sr que votre tondeuse est conforme aux consignes de sécurité. - Ne rangez pas votre tondeuse dans un local humide.
- Pour des raisons de sécurité, changez les pices qui sont usées ou abimées.
Élimination de l'appareil
Ne jetez pas l'équipement électrique avec les ordures menagères. Recyclez équipement, accessoires et emballage de façon ecologique.
Montage
Fixer le guidon A B C
Attention!
Il est possible de déterminer le cable en pliant ou en sortant la barre de guidage.
- Introduisez le cable dans la protection contre le piage.
Voir illustrations.
Monter le sac de ramaassgeG H J
Voir illustrations.
Fonctionnement
Général
Tranches horaires
- Observe les dispositions spécifiques de la loi nationale.
Introduisez le cable dans le protecteur de cordon K
- Veuillez introduire le cable dans le protecteur de cordon (1).
Remarque : WOLF-Garten Flickr-Flack®
Le WOLF-Garten Flick-Flack® empêche le cable de s'approcher du dispositif de coupure (2).
Régler la hauteur de coupe
Attention! Couteau rotatif
Effectuez du travail/des réglages sur l'équipement seulement après que le moteur a été éteint et l'util de coupure s'est arrêté.
-
Éteignez le moteur et sortez la fiche d'alimentation électrique.
-
Tirer le levier vers l'extérieur (L).
- Regler la hauteur de coupe souhaitee (2).
- Repousser le levier vers l'intérieur (B).
Hauteur de coupe - état de la pelouse
- Tondez de préférence lorsqu'l'herbe est sèche. Tondez l'herbe humide ou mouillée à une hauteur plus élevé.
En principe I'hauteur de coupe est de 40~mm
Raccordement à la prise (courant alternatively 230 volts)
- La tondeuse peut être branchées sur n'importe qu'elle prise de courant protégée par un fusible de 16 Amp.
Remarque: Dispositif de protection contre le courant résiduel
Ces dispositifs de protection vous protégent alors que vous touchez des fils détiériorés, contre les defaults d'isolation et dans certains cas, aussi lorsque vous détiroirez des fils sous tension.
- Nous recommendons que l'équipement ne soit introduit que dans une prise de courant qui est protégée par un dispositif de protection contre le courant résiduel (RCD), avec un courant résiduel qui ne dépasse pas 30mA .
- Il y a des trousse s'd'adaptation disponibles pour les installations vieilles. Consultez un electricien.
Mise en route de la tondeuse
- Mettre le moteur en marche quand la tondeuse se trouve sur une surface plane.
- Dans de l'herbe haute, appuyer légarement sur le manche M
Mise en marche N
- Appuyez sur le bouton et maintenez le enforcé (1).
- Amenez la poignée (2) vers le guidon et l'chez le bouton (1).
Arrêt N
Lachet la poignee (2).
Conseils pour tandre
Pour éviter que n'apparaisse un effet de rayures, il faut que les passages successifs de la tondeuse se chevauchent de quelques centimètres 0
- Règle générale: Toujours poser le cable sur une terrasse, dans un chemin ou sur une partie de la pelouse déjà tondue.
Activez la fonction « cut/collect » (couper/ramasser) L (4)
Attention! Couteau rotatif
Effectuez des réglages sur l'équipement seulement après que le moteur a été étient et l'outil de coupure s'est arrêté.
-
Ne mettez pas le moteur en marche jusqu'à ce que vos pieds ne se trouvent à une distance sure de l'outil de coupure.
-
Enlevez le sac de ramassage.
- Commutez l'interrupteur à « CUT/COLLECT »
- Accrochez le sac de collecte si besoin est.
- Mettez le moteur en marche.
Accrochez le sac de collecte P
Attention! Couteau rotatif
Effectuez des réglages sur l'équipement seulement après que le moteur a été étant et l'outil de coupure s'est arrêté.
- N'attachez pas le sac de collecte jusqu'à ce que vos pieds ne se trouvent à une distance sure de l'outil de coupure.
- Soulever le capot.
- Accrocher le bac de ramassage en inserant les crochets dans les orifices du chassis (voir flche).
- Rabattre le capot.
Vider le bac récolteu Q
Quand le sac de collecte est plein, le rabat baisse tout seul.
Attention! Couteau rotatif
Effectuez des réglages sur l'équipement seulement après que le moteur a été étant et l'outil de coupure s'est arrêté.
- Éteignez le moteur et sortez la fiche d'alimentation électrique.
Videz le sac de collecte R
Enlevez les possibles obstructions de l'espace de coupure avant de commencer.
Instructions pour l'indicateur de niveau :
Pour un fonctionnement efficace de l'indicateur de niveau, nettoyez régulierement les trouss d'au-dessous de l'indicateur de niveau du sac de collecte, à l'aide d'une Brosse à main.
Paillage (mulch)
Le "paillage" consiste a couper l'herbe a plusieurs reprises a laide d'un systeme de coupe special et de la remetre sur le sol. Il n'y a donc pas de déchets. De plus, le "paillage" protège la pelouse contre le desschéement.
Instructions pour le paillage
Nos recommandons :
En fonction de la longueur de l'herbe, paillez 1-2 x parSEMaine
L'herbe ne doit pas etre trop haute ou trop mouilllee!
- Allez lentement alors que vous paillez
- Faites attention que les canaux d'aubage se chevauchent.
- Ne coupez pas l'herbe plus de 20 mm.
Remarque:
Le paillage n'est pas recommandé dans cas de l'herbe affectée par la mousse ou embrouillée, parce que le matériel coupé demeure sur la surface de la mousse et/ou sur l'embrouillement, de sorte qu'il ne peut pas être absorbé par le sol.
- Scarifiez et fumez régulierement la pelouse.
Activier la fonction de paillage L (4)
Attention! Couteau rotatif
Effectuez des réglages sur l'équipement seulement après que le moteur a été éteint et l'outil de coupure s'est arrêté.
- Ne mettez pas le moteur en marche jusqu'à ce que vos pièds ne se trouvent à une distance sère de l'outil de coupure.
- Enlevez le sac de ramassage.
- Reglez le commutateur sur "MULCH".
- Mettez le moteur en marche.
Entretien
Général
Attention! Couteau rotatif
Avant toute opération d'entretien et de nettoyage :
sortez la fiche d'alimentation electrique.
- Ne touchez pas les aubes en etat de fonctionnement.
Nettoyage
Nettoyer la tondeuse avec une Brosse ou un chiffon après chaque tonte.
Nettoyer la trappe de paillage régulierment avec une balayette .S
- Ne jamais nettoyer la tondeuse au jet d'eau. Remiser la tondeuse dans un endroit sec.
Remiser la tondeuse pour I'hiver
- Àprous la saison, nettoyer la tondeuse à fond.
Faire reviser la tondeuse des l'autonne par une station-service WOLF-Garten agreée. - Ne jamais nettoyer la tondeuse au jet d'eau et ne la remiser que dans un endroit sec.
Remplacement des couteaux T
- Pour tout travail sur les aubes, les tirants et les barres de coupe, sortez d'abord la fiche d'alimentation électrique et portez des gants protecteurs.
Pèces de rechange
| Numéro d'article | Désignation pour la commande | Information produit |
| 4904 031 | Sac de ramassage (34) | |
| 4907 031 | Sac de ramassage (37) | |
| 4970 031 | Sac de ramassage (40) | |
| WG742-04341 | Vi 34 XB Lame de rechange 34 cm | |
| WG742-04342 | Vi 37 XB Lame de rechange 37 cm | |
| WG742-04343 | Vi 40 XB Lame de rechange 40 cm |
Comment remédier aux pannes
| Dysfonctionnements Causes possibles | Solution | |
| L'appareil fonctionne bruyamment et vibre fortement | • La lame est endommagée | Atelier de réparation WOLF-Garten |
| • La lame s'est desserrée de sa fixation | voir page 17 (Remplacement des couteaux) | |
| Le moteur ne démarre pas | • Le fusible a fondu | Électricien |
| • Le cable est endommagé:Attention! La déterioration du cable produit du chocoléctriqueQuand le cable est coupé ou déterminé, le fusible de sécurité ne se déclenché pas toujours. • Ne touche pas le cable avant desorting la fiche d'alimentation électrique de la prise de courant. • Le cable déterminé doit être complètement rem-placé. Il est interdit de rapiécer le cable avec du chatterton. | Atelier de réparation WOLF-Garten | |
| Mauvaise performance/ca-pacité de tonte | • La lame est emoussée | Atelier de réparation WOLF-Garten |
| • Hauteur de coupe non adaptée | voir page 17 (Vider le bac récolteu) | |
| • Le bac de ramassage est obstrué | voir page 16 (Régler la hauteur de coupe) | |
IEn cas de doute, consulter toujours l'atelier de service après-vente WOLF-Garten.
Attention, arrer la tondeuse avant tout controle, tout nettoyage et tous travaux sur la lame et retirer la fiche secteur.
Garantie
Dans chaque pays les conditions de garantie en vigueur sont celles publiées par notre société ou par notre importateur. Si pendant la durée de la garantie vous appeareil présente des vices de matière ou de fabrication, la réparation est gratuite. En cas de recours en garantie, veuillez vous adresser à votre revendeur ou à notre succursale la plus proche.
