GEBRUIKSAANWIJZING BP 40 E Wolf Garten

In- en uitschakelaar

Duwboomhoogte instelling

Maaihoogte instelling

Maaihoogte aanwijzing

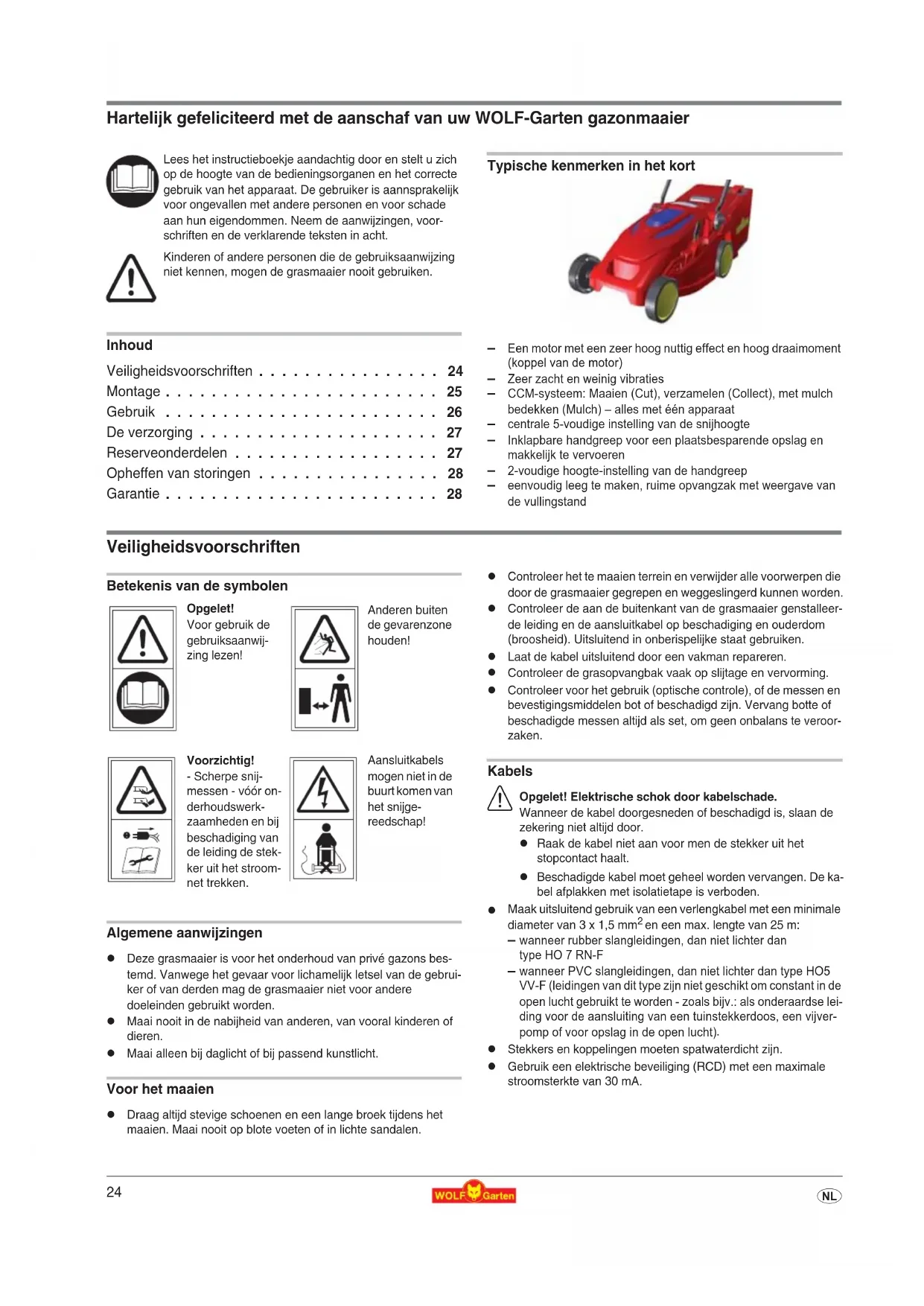

Hartelijk gefeliciteerd met de aanschaf van uw WOLF-Garten gazonmaaier Inhoud Veiligheidsvoorschriften

Typische kenmerken in het kort

Een motor met een zeer hoog nuttig effect en hoog draaimoment (koppel van de motor)

Zeer zacht en weinig vibraties

CCM-systeem: Maaien (Cut), verzamelen (Collect), met mulch bedekken (Mulch) – alles met één apparaat

Inklapbare handgreep voor een plaatsbesparende opslag en makkelijk te vervoeren

2-voudige hoogte-instelling van de handgreep

eenvoudig leeg te maken, ruime opvangzak met weergave van de vullingstand Veiligheidsvoorschriften Betekenis van de symbolen Algemene aanwijzingen

Deze grasmaaier is voor het onderhoud van privé gazons bes- temd. Vanwege het gevaar voor lichamelijk letsel van de gebrui- ker of van derden mag de grasmaaier niet voor andere doeleinden gebruikt worden.

Maai nooit in de nabijheid van anderen, van vooral kinderen of dieren.

Maai alleen bij daglicht of bij passend kunstlicht. Voor het maaien

Draag altijd stevige schoenen en een lange broek tijdens het maaien. Maai nooit op blote voeten of in lichte sandalen.

Controleer het te maaien terrein en verwijder alle voorwerpen die door de grasmaaier gegrepen en weggeslingerd kunnen worden.

Controleer de aan de buitenkant van de grasmaaier genstalleer- de leiding en de aansluitkabel op beschadiging en ouderdom (broosheid). Uitsluitend in onberispelijke staat gebruiken.

Laat de kabel uitsluitend door een vakman repareren.

Controleer de grasopvangbak vaak op slijtage en vervorming.

Controleer voor het gebruik (optische controle), of de messen en bevestigingsmiddelen bot of beschadigd zijn. Vervang botte of beschadigde messen altijd als set, om geen onbalans te veroor- zaken. Kabels

Opgelet! Elektrische schok door kabelschade. Wanneer de kabel doorgesneden of beschadigd is, slaan de zekering niet altijd door.

Raak de kabel niet aan voor men de stekker uit het stopcontact haalt.

Beschadigde kabel moet geheel worden vervangen. De ka- bel afplakken met isolatietape is verboden.

Maak uitsluitend gebruik van een verlengkabel met een minimale diameter van 3 x 1,5 mm

en een max. lengte van 25 m:

wanneer rubber slangleidingen, dan niet lichter dan type HO 7 RN-F

wanneer PVC slangleidingen, dan niet lichter dan type HO5 VV-F (leidingen van dit type zijn niet geschikt om constant in de open lucht gebruikt te worden - zoals bijv.: als onderaardse lei- ding voor de aansluiting van een tuinstekkerdoos, een vijver- pomp of voor opslag in de open lucht)

Stekkers en koppelingen moeten spatwaterdicht zijn.

Gebruik een elektrische beveiliging (RCD) met een maximale stroomsterkte van 30 mA. Lees het instructieboekje aandachtig door en stelt u zich op de hoogte van de bedieningsorganen en het correcte gebruik van het apparaat. De gebruiker is aannsprakelijk voor ongevallen met andere personen en voor schade aan hun eigendommen. Neem de aanwijzingen, voor- schriften en de verklarende teksten in acht. Kinderen of andere personen die de gebruiksaanwijzing niet kennen, mogen de grasmaaier nooit gebruiken. Opgelet! Voor gebruik de gebruiksaanwij- zing lezen! Anderen buiten de gevarenzone houden! Voorzichtig! - Scherpe snij- messen - vóór on- derhoudswerk- zaamheden en bij beschadiging van de leiding de stek- ker uit het stroom- net trekken. Aansluitkabels mogen niet in de buurt komen van het snijge- reedschap! Originele gebruiksaanwijzing25

Aansluitkabel aan de trekontlasting bevestigen. Niet langs ran- den en/of langs spitse of scherpe voorwerpen laten schuren. De kabel niet tussen deur- of raamopeningen klemmen. Schakelin- richtingen mogen niet verwijderd of overbrugd worden (bijv. scha- kelhendel aan de stang van de handgreep binden). Bij het maaien

Kantel de grasmaaier niet, als u de motor inschakelt, tenzij de maaier bij het opstarten gekanteld moet worden. Als dit het geval is, kantel de maaier dan niet meer dan absoluut noodzakelijk is en til alleen het gedeelte omhoog dat zich niet aan de kant van de gebruiker bevindt. Controleer altijd, of uw handen allebei in werk- positie zijn, voordat u de grasmaaier weer terug op de bodem zet.

Houdt de veiligheidsafstand aan die door de stang van de hand- greep aangegeven is.

Zet de motor pas aan, als uw voeten zich op een veilige afstand van de messen bevinden.

Let op een stabiele stand, vooral op een helling. Nooit snel, maar altijd rustig naar voren lopen.

Maai op een helling altijd in dwarsrichting t.o.v. de helling, nooit van boven naar beneden.

Op een helling moet u vooral oppassen als u van richting veran- dert.

Maai niet op een steile helling.

Wees vooral voorzichtig, als u achterwaarts maait en de gras- maaier naar u toe trekt.

Zet de maaier uit, als u hem kantelt, beweegt zonder te maaien of vervoert, bijv. van of naar het gazon of op wegen.

Gebruik de grasmaaier nooit als de veiligheidsinrichtingen zoals grasopvangbak en/of afbuiginrichting beschadigd zijn of zelfs ontbreken.

Let op, geen snijdende vlakken aanraken.

Houdt uw handen en voeten altijd uit de buurt van roterende de- len. Ga niet voor de opening staan waaruit het gras uitgeworpen wordt.

Til een grasmaaier nooit op en draag hem nooit als de motor nog loopt.

Open de veiligheidsklep nooit als de motor nog loopt.

Voor het afnemen van de grasopvangbak: Motor afzetten en wachten totdat de messen helemaal stil staan. De grasopvang- bak zorgvuldig bevestigen nadat hij leeggemaakt is.

Nooit met lopende motor over kiezelstenen rijden - Steenslag!

Zo mogelijk niet maaien als het gras nat is.

De grasmaaier uitzetten, stekker uittrekken en wachten totdat de maaier stil staat, als u bijv:

de maaier alleen laat staan

een geblokkeerd mes vrij maakt

de maaier wilt controleren, reinigen of eraan wilt werken

als u een vreemd voorwerp heeft geraakt, controleer de maaier dan op beschadiging en voer de noodzakelijke reparaties uit.

als de maaier door onbalans sterk vibreert (onmiddellijk uit- schakelen en de oorzaak zoeken).

instellings -of reinigingswerkzaamheden wilt uitvoeren.

wilt controleren, of de aansluitleiding in een lus zit of be- schadigd is.

Wanneer de aansluitleiding tijdens het gebruik beschadigd wordt, moet de stekker van de leiding onmiddellijk uitgetrokken worden. Leiding niet aanraken voordat de stekker uit het stop- contact getrokken is. Het onderhoud

Opgelet! Roterend snijmes. Vóór al het onderhoud en schoonmaakwerk:

Raak de draaiende messen niet aan.

De grasmaaier niet met water en vooral niet met een hoge- drukspuit schoon spuiten.

Controleer regelmatig of alle zichtbare bevestigingsschroeven en moeren, vooral die van de messenbalk, goed vast zitten en draai ze zonodig aan.

Attentie! Laat de messen steeds uitsluitend door een vakman ver- vangen of slijpen, omdat deze delen, nadat ze verwijderd zijn, opnieuw volgens de veiligheidsvoorschriften uitgebalanceerd moeten worden.

Gebruik uitsluitend originele onderdelen van WOLF-Garten, an- ders heeft u geen garantie, dat uw grasmaaier voldoet aan de vei- ligheidsvoorschriften.

Plaats de grasmaaier niet in vochtige ruimtes.

Vervang om veiligheidsredenen versleten of beschadigde delen. Afvalverwijdering Montage Duwboom bevestigen

Opgelet! De kabel kan beschadigen tijdens het opbergen of het verwijderen van de vergrendeling. z Plaats de kabel in de in de beschermhoes. z Zie afbeeldingen. Vangzak monteren

Zie afbeeldingen. Afgedankte elektrische apparatuur mag niet met het huishoudelijk afval meegegeven worden. Recycle ap- paratuur, accessoires en verpakking op milieuvrien- delijke wijze.

Gebruik Algemeen Gebruikstijden

Voedt alstublieft de kabel door de kabelonstpanner (1).

Opmerking: WOLF-Garten Flick-Flack® WOLF-Garten Flick-Flack® houdt de kabel buiten het bereik van het snijgedeelte (2). Stel snijhoogte in

Opgelet! Roterend snijmes Verricht enkel werkzaamheden/aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen.

De motor uitschakelen en trek de stekker eruit trekken.

1. Trek de hendel naar buiten (1).

2. Stel de gewenste maaihoogte in (2).

3. Druk de hendel weer naar binnen (3).

Maaihoogte - Grasconditie

Maait u, indien mogelijk, bij droog weer. Daarmee wordt het gras- sprietje gespaard.Bij een vochtige of hogere grasmat wordt een hogere maaihoogte aanbevolen.

Gemiddelde maaihoogte is 40 mm. Aansluiting aan het stopcontact (wisselstroom 230 Volt, 50 Hz)

De machine kan aan ieder stopcontact aangesloten worden, dat met een 16 Ah. zekering (of LS-schakelaar type B) gezekerd is.

Opmerking: Reststroomapparaat Deze beveiligende apparatuur beschermd tijdens het aanraken van bedrading met isolatie gebreken, tot in sommige gevallen ook tijdens het beschadigen van onder spanning staande draden.

We adviseren de apparatuur enkel aangesloten wordt aan een stopcontact dat beschermd is met een reststroomapparaat (RCD) met een reststroom van niet meer dan 30 mA.

Vervangende onderdelen zijn verkrijgbaar voor oude instal- laties. Raadpleeg een elekticiën. Maaier inschakelen

Maaier op een glad oppervlak starten.

Niet op hoog gras - hier desnoods licht kantelen . Motor aanzetten

1. Knop (1) indrukken en vasthouden.

2. Hefboom (2) aantrekken.

Hefboom (2) loslaten. Tips voor het maaien

Om strepen op uw gazon te voorkomen, moeten de maaivlakken elkaar altijd een paar centimeter overlappen .

Leg de kabel steeds veilig neer op terrassen, paden, of op het reeds gemaaide gras. Maaien / Vangen (cut / collect) Maai-/ opvangfunctie activeren (4)

Opgelet! Roterend snijmes Verricht enkel aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen.

Start de motor niet totdat uw voeten zich op een veilige afstand van het snij onderdeel bevinden.

1. Verwijder de vangzak.

2. Draai de knop naar “SNIJ/VERZAMEL”.

Hang de verzamelzak op

Opgelet! Roterend snijmes Verricht enkel aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen.

Maak de verzamelzak niet vast totdat uw voeten zich op een veilige afstand van het snij onderdeel bevinden.

1. Trek de veiligheidsklep omhoog.

2. Hang de haken van de vangzak in de openingen van het chassis

3. Plaats de veiligheidsklep weer terug.

Leeg verzamelzak Als de verzamelzak vol is gaat de klep uit zichzelf naar beneden .

Opgelet! Roterend snijmes Verricht enkel aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen.

De motor uitschakelen en trek de stekker eruit trekken.

Verwijder potentiële blokkades bij het snijgedeelte voordat men begint.

Instructies voor de niveau indicator: Voor een efficiënte werking van de niveau indicator dient men regelmatig de holtes onder de niveau indicator in de verza- melzak te reinigen met een handborstel.

Mulchen (mulch) Bij het „mulchen“ wordt het gras d.m.v. een speciaal maaisysteem meermaals gesneden en komt vervolgens weer op de bodem terecht. Daardoor is er geen maaiafval. Bovendien beschermt „mulchen“ het gazon tegen uitdroging en de meststoffen kunnen optimaal worden opgenomen.

Instructies voor mulchen Wij adviseren:

Afhankelijk van de groei van het gras, mulch 1 – 2 x per week

Het gras mag niet te lang of nat zijn!

Ga langzaam tijdens het mulchen

Let op dat de snijplaten overlappen.

Snij het gras niet meer dan 20 mm.

Opmerking: Het mulchen is niet aan te raden in het geval van met mos aangetast of verstrikt gras, daar het snij materiaal op het mos oppervlakte blijft en/of verstrikt raakt en dus niet geabsorbeerd kan worden door de grond.

Het gazon regelmatig loswerken en bemesten. Mulchfunctie activeren (4)

Opgelet! Roterend snijmes Verricht enkel aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen.

Start de motor niet totdat uw voeten zich op een veilige af- stand van het snij onderdeel bevinden.

1. Verwijder de vangzak.

2. Draai de schakelaar naar „MULCH“.

De verzorging Algemeen

Opgelet! Roterend snijmes Voor al het onderhoud en schoonmaakwerk:

Raak de snijmessen niet aan. Reinigen

Na iedere maaibeurt moet de maaier met een handveger schoon- gemaakt worden.

Reinig de mulchklep regelmatig met een handveger .

In geen geval met water schoonspuiten. Stalling tijdens de winter

Na het maaiseizoen moet de maaimachine grondig schoonge- maakt worden.

Laat uw maaier in de herfst nakijken bij een WOLF-Garten ser- vice werkplaats.

Nooit de maaier met water afspuiten of in vochtige ruimten opber- gen. Het verwisselen van de messen

Voor alle werkzaamheden aan de messen, verbindings- en snij onderdelen, ten eerste de stekker eruit halen en beschermende handschoenen dragen.

Opgelet! Er kan een onevenwichtigheid onstaan na het slijpen van het mes.

Laat de messen altijd slijpen bij een gespecialiseerde werkplaats, daar er een onevenwichtigheids controle moet plaatsvinden volgens de veiligheidsnormen.

Verwissel de messen altijd bij een gespecialiseerde werkplaats. Een torque sleutel is verplicht vereist.

Alleen originele onderdelen gebruiken. Reserveonderdelen

Artikelnummer Artikelnaam Productinformatie

Opheffen van storingen Garantie In elk land gelden de garantiebepalingen die door onze maatschappij of importeur worden uitgegeven. Storingen aan uw apparaat verhel- pen wij kosteloos in het kader van de garantie, indien een materiaal- of produktiefout hiervan de oorzaak is. Neem voor een reparatie bin- nen de garantietermijn contact op met uw leverancier of de dichtstbi- jzijnde vestiging. Probleem Mogelijke oorzaak Verhelpen Draait slecht, het apparaat trilt sterk

• Messen defect WOLF Reparatieservice

• Messen uit bevestiging losgeraakt zie pagina 27 (Het verwisselen van de messen) De motor slaat niet aan

Opgelet! Elektrische schok door kabelschade. Wanneer de kabel doorgesneden of beschadigd is, slaan de zekering niet altijd door. z Raak de kabel niet aan voor men de stekker uit het stopcontact haalt. z Beschadigde kabel moet geheel worden vervan- gen. De kabel afplakken met isolatietape is ver- boden. WOLF Reparatieservice Maait/Vangt het gras slecht

• Messen zijn stomp WOLF Reparatieservice

• Opvangbox verstopt zie pagina 26 (Leeg verzamelzak)

• niet aangepaste maaihoogte zie pagina 26 (Stel snijhoogte in) INeem in geval van twijfel altijd contact op met de servicedienst van WOLF-Garten. Attentie: schakel de maaier voor elke controle, reiniging of werkzaamheid aan de messen uit en verwijder de netsteker.29
