MANUAL DE UTILIZADOR A 460 A SP HW IS Wolf Garten

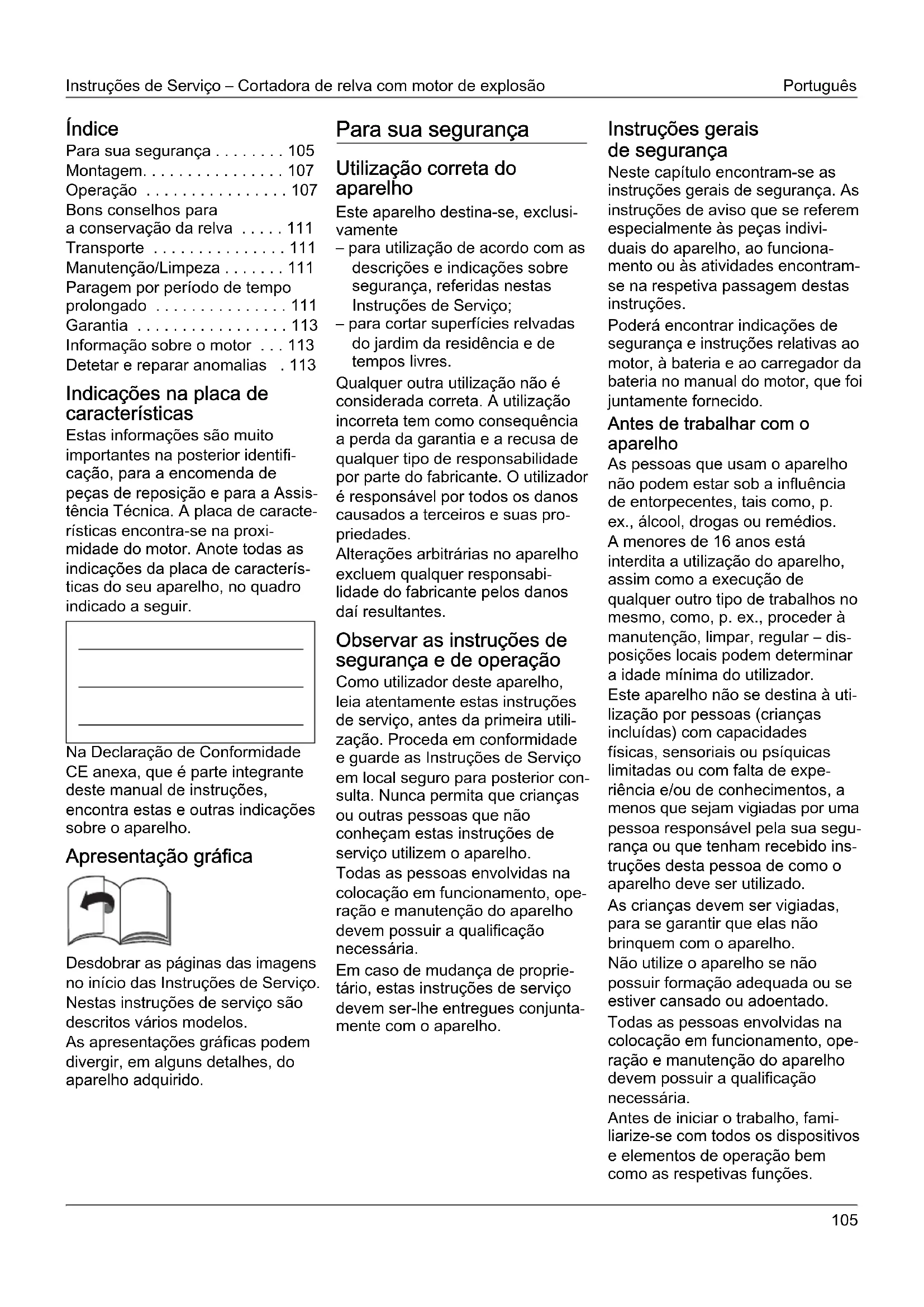

• Índice Para sua segurança p. 105
• Montagem p. 107
• Operação p. 107
• Bons conselhos para a conservação da relva p. 111
• Transporte p. 111
• Manutenção/Limpeza p. 111
• Paragem por período de tempo prolongado p. 111
• Garantia p. 113
• Informação sobre o motor Detetar e reparar anomalias . 113 Indicações na placa de características Estas informações são muito importantes na posterior identifi- cação, para a encomenda de peças de reposição e para a Assis- tência Técnica. A placa de caracte- rísticas encontra-se na proxi- midade do motor. Anote todas as indicações da placa de caracterís- ticas do seu aparelho, no quadro indicado a seguir. Na Declaração de Conformidade CE anexa, que é parte integrante deste manual de instruções, encontra estas e outras indicações sobre o aparelho. Apresentação gráfica Desdobrar as páginas das imagens no início das Instruções de Serviço. Nestas instruções de serviço são descritos vários modelos. As apresentações gráficas podem divergir, em alguns detalhes, do aparelho adquirido. Para sua segurança Utilização correta do aparelho Este aparelho destina-se, exclusi- vamente – para utilização de acordo com as descrições e indicações sobre segurança, referidas nestas Instruções de Serviço; – para cortar superfícies relvadas do jardim da residência e de tempos livres. Qualquer outra utilização não é considerada correta. A utilização incorreta tem como consequência a perda da garantia e a recusa de qualquer tipo de responsabilidade por parte do fabricante. O utilizador é responsável por todos os danos causados a terceiros e suas pro- priedades. Alterações arbitrárias no aparelho excluem qualquer responsabi- lidade do fabricante pelos danos daí resultantes. Observar as instruções de segurança e de operação Como utilizador deste aparelho, leia atentamente estas instruções de serviço, antes da primeira utili- zação. Proceda em conformidade e guarde as Instruções de Serviço em local seguro para posterior con- sulta. Nunca permita que crianças ou outras pessoas que não conheçam estas instruções de serviço utilizem o aparelho. Todas as pessoas envolvidas na colocação em funcionamento, ope- ração e manutenção do aparelho devem possuir a qualificação necessária. Em caso de mudança de proprie- tário, estas instruções de serviço devem ser-lhe entregues conjunta- mente com o aparelho. Instruções gerais de segurança Neste capítulo encontram-se as instruções gerais de segurança. As instruções de aviso que se referem especialmente às peças indivi- duais do aparelho, ao funciona- mento ou às atividades encontram- se na respetiva passagem destas instruções. Poderá encontrar indicações de segurança e instruções relativas ao motor, à bateria e ao carregador da bateria no manual do motor, que foi juntamente fornecido. Antes de trabalhar com o aparelho As pessoas que usam o aparelho não podem estar sob a influência de entorpecentes, tais como, p. ex., álcool, drogas ou remédios. A menores de 16 anos está interdita a utilização do aparelho, assim como a execução de qualquer outro tipo de trabalhos no mesmo, como, p. ex., proceder à manutenção, limpar, regular – dis- posições locais podem determinar a idade mínima do utilizador. Este aparelho não se destina à uti- lização por pessoas (crianças incluídas) com capacidades físicas, sensoriais ou psíquicas limitadas ou com falta de expe- riência e/ou de conhecimentos, a menos que sejam vigiadas por uma pessoa responsável pela sua segu- rança ou que tenham recebido ins- truções desta pessoa de como o aparelho deve ser utilizado. As crianças devem ser vigiadas, para se garantir que elas não brinquem com o aparelho. Não utilize o aparelho se não possuir formação adequada ou se estiver cansado ou adoentado. Todas as pessoas envolvidas na colocação em funcionamento, ope- ração e manutenção do aparelho devem possuir a qualificação necessária. Antes de iniciar o trabalho, fami- liarize-se com todos os dispositivos e elementos de operação bem como as respetivas funções.Português Instruções de Serviço – Cortadora de relva com motor de explosão p. 113

Guarde o combustível apenas nos recipientes expressamente pre- vistos para tal fim e nunca perto de fontes de calor (p. ex. fogões ou reservatórios de água quente). Abasteça o aparelho apenas ao ar livre. Nunca abasteça o aparelho com o motor a funcionar ou quente. Substitua escapes, depósitos ou tampas danificadas. Verifique antes da utilização, – se o dispositivo de captação de relva funciona e se a aba de expulsão se fecha corretamente. Componentes danificados, desgastados ou em falta, têm que ser substituídos imediatamente. – se as ferramentas de corte, pinos de fixação e a unidade de corte integral estão gastos ou danificados. Peças desgastadas ou danificadas têm que ser imediatamente substituídos, em conjuntos completos, para se evitarem desequilíbrios. O carregador incluído no forneci- mento destina-se, exclusivamente, a carregar a bateria utilizada no aparelho. A bateria só pode ser carregada neste carregador. As peças de reposição e aces- sórios têm de cumprir os requisitos especificados pelo fabricante. Por isso, utilize, somente, peças de reposição/acessórios originais ou peças de reposição/acessórios que tiverem sido homologados pelo fabricante. Ao proceder a uma substituição, observe sempre as instruções de montagem forne- cidas. A utilização de peças de reposição e acessórios não aprovados pelo fabricante pode comportar um risco significativo para a segurança. As reparações devem ser efe- tuadas, exclusivamente, por um técnico devidamente qualificado ou por uma oficina especializada. Providencie a execução de todos os trabalhos de manutenção nos prazos devidos para manter as condições seguras de funciona- mento do aparelho. Durante o trabalho com o aparelho Ao executar trabalhos com ou no aparelho terá que vestir roupa de trabalho correspondente, como p. ex.: – calçado de segurança, – calça comprida, – roupa justa, – proteção auditiva, – óculos de proteção. O uso de equipamento pessoal de proteção reduz o risco de feri- mentos. Evite o uso de vestuário solto ou vestuário com fios ou cintos pendu- rados Trabalhar sem proteção auditiva pode provocar perda de audição. Mesmo se utilizar proteção auditiva, faça pausas frequentes para preservar a audição. Todos os dispositivos de segu- rança têm que ser aplicados no aparelho completos e em perfeito estado de funcionamento. Não efetuar quaisquer alterações nos dispositivos de segurança. Use o aparelho somente no estado técnico prescrito e entregue pelo fabricante. Nunca altere as regulações do motor efetuadas de fábrica. Evite chamas diretas, produção de faíscas e não fume. Notas relativas a vibrações: O efeito das vibrações pode afetar os nervos e causar perturbações na circulação sanguínea das mãos e braços. – Se trabalhar em ambientes frios use vestuário quente e mantenha as mãos quentes e secas. – Faça intervalos. – Se verificar que a pele dos seus dedos ou das suas mãos fica dormente, com formigueiro, dor ou branca, suspenda o trabalho com a máquina e, se necessário, consulte um médico. Antes de executar qualquer trabalho neste aparelho Para proteção contra ferimentos, antes de qualquer trabalho (p. ex., trabalhos de manutenção e de afi- nação) e transporte (p. ex. levantar ou transportar) neste aparelho – desligar o motor, – retirar a chave da ignição (se existente), – esperar até todos os componentes móveis estarem completamente parados e o motor ter arrefecido, – desligar o terminal da vela do motor, para evitar um arranque involuntário do motor, – remover a bateria de arranque do motor, – ter em atenção as instruções de segurança adicionais referidas no manual do motor. Depois do trabalho com o aparelho Nunca abandone o aparelho sem antes desligar o motor – e se exis- tente – retirar a chave da ignição. Dispositivos de segurança Fig. 1 Perigo Nunca utilize um aparelho com dis

positivos de segurança danificados ou em falta. Estribo de segurança (1) O estribo de segurança serve para a sua segurança, para parar o motor e a ferramenta de corte em caso de emergência. Nunca se deve tentar alterar a sua função. Aba de expulsão (2) ou proteção contra choques (3) A aba de expulsão/proteção contra impactos protege-o contra feri- mentos através do mecanismo de corte ou objetos sólidos projetados. O aparelho só pode funcionar com a aba de expulsão ou proteção contra choques instalada. !Instruções de Serviço – Cortadora de relva com motor de explosão Português

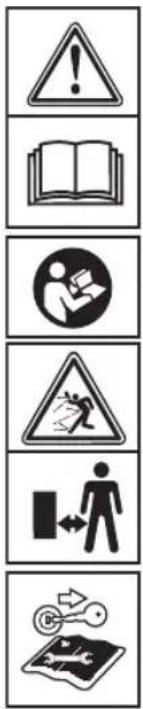

Símbolos no aparelho No aparelho encontram-se diversos símbolos autocolantes. Os símbolos têm os seguintes sig- nificados: Atenção! Antes da colocação em funcio- namento, ler as Ins- truções de Serviço! Manter terceiros afastados da zona de perigo! Desligar o motor e retirar a chave da ignição, antes de qualquer intervenção no aparelho e antes de o abandonar. Para mais infor- mações, consulte o capítulo «Para sua segurança». Antes da execução de trabalhos nas fer- ramentas de corte, desligar o terminal da vela de ignição! Manter os dedos e os pés afastados das ferramentas de corte! Antes da execução de trabalhos de ajuste ou limpeza do apa- relho ou antes de o verificar, desligar o aparelho da corrente e desligar o terminal da vela de ignição. Perigo de ferimentos – trabalhar só com o dispositivo de expulsão ins- talado. Mantenha estes símbolos no apa- relho sempre em estado legível. Símbolos nas instruções de serviço Nestas instruções são utilizados símbolos que indicam perigos ou assinalam indicações importantes. A seguir a explicação dos sím- bolos: Perigo Chama a sua atenção para perigos que estão relacionados com a atividade descrita e na qual existe perigo para pessoas. Atenção Chama a sua atenção para perigos que estão relacionados com a atividade descrita e que podem causar danos no aparelho. Indicação Assinala informações e recomen

dações de utilização importantes. Montagem A montagem do aparelho é ilus- trada em imagens num suplemento em separado. Indicação sobre reciclagem Restos de embalagens, aparelhos antigos etc., devem ser reciclados em conformidade com as normas locais em vigor. Operação Respeitar também as instruções constantes no manual do motor. Perigo Acidente – Pessoas, especialmente crianças ou animais nunca devem estar nas proximidades do aparelho durante a operação de corte. Perigo de ferimentos devido a pedras ou outros objetos projetados. Queda – Conduza o aparelho só passo a passo. – Seja particularmente cuidadoso, quando cortar relva em marcha atrás e puxar o aparelho na sua direção. – Ao cortar relva em terrenos íngremes, o aparelho pode tombar e você pode ferir-se. Corte a relva na transversal em relação ao declive e nunca para baixo e para cima. Não corte relva em terrenos com uma incli

nação superior a 20 %. – Seja particularmente cuidadoso ao alterar a direção de marcha e mantenha sempre um posiciona

mento correto. – Existe o perigo de ferimentos ao cortar relva em áreas limítrofes. Cortar relva próximo de bordos, cantos, ou inclinações acen

tuadas é perigoso. Ao cortar relva, mantenha a distância de segurança. – Ao cortar relva molhada, o apa

relho pode escorregar devido à aderência reduzida e provocar a sua queda. Corte só quando a relva estiver seca. – Trabalhe apenas à luz do dia ou com boa iluminação artificial. Lesão – A distância de segurança, dada pela barra de guia em relação à ferramenta em movimento, deve ser sempre respeitada. – Durante o funcionamento, a zona de trabalho do operador é por trás da barra de guia.

!Português Instruções de Serviço – Cortadora de relva com motor de explosão

– Nunca coloque as mãos ou pés em ou por baixo de peças em rotação. – Não utilize o aparelho em con

dições atmosféricas desfavo

ráveis, como p. ex., iminência de chuva ou trovoada. – Use o aparelho só quando o tempo está seco. – Não exponha o aparelho à chuva nem à humidade. Em relvas molhadas, o aparelho pode escorregar devido à reduzida aderência. – Pare o motor e espere que a fer

ramenta de corte tenha parado completamente: – antes de inclinar o aparelho, – para transporte sobre outras zonas que não sejam relvadas, – desligar o motor e, para evitar que este arranque inadvertida

mente: Retirar a chave da ignição (caso existente), remover a bateria de arranque do motor, deixar o motor arre

fecer e remover o cachimbo da vela, – antes de eliminar entupimentos e bloqueios no escape, – antes de controlar, limpar ou regular a cortadora de relva ou, ainda, antes de executar trabalhos no aparelho, – se um corpo estranho for encontrado. Verifique se o aparelho ficou danificado e no caso de danos consulte uma oficina especializada – caso o aparelho comece a ter fortes vibrações inusitadas. Verifique o aparelho imediatamente. – Nunca levante nem transporte um aparelho com o motor em funcionamento. – Examine o terreno em que o apa

relho será utilizado e remova todos os objetos que possam ser captados e projetados. – Se um corpo estranho (p. ex., pedra) for apanhado pela ferra

diatamente. Antes de voltar a utilizar, o apa

relho deve ser examinado a nível de danos por uma oficina espe

cializada. – Ao cortar relva com uma foice, nunca se coloque diante das aberturas de expulsão da relva. Aparelho com dispositivo de capta

ção de relva: – Ao desmontar o dispositivo de captação de relva, V. ou outra pessoa podem sofrer ferimentos provocados pela relva cortada ou por objetos estranhos. Nunca esvazie o capturador de relvas com o motor a funcionar. Des

lhar apenas ao livre. Perigo de explosão e de incêndio – Os vapores de gasolina são explosivos e a gasolina é alta

mente inflamável. – Coloque combustível no depósito antes de ligar o motor. Mantenha o depósito fechado com o motor a trabalhar ou ainda quente. – Volte a colocar combustível no depósito apenas com o motor desligado e depois de ter arre

fecido. Evite chamas diretas, produção de faíscas e não fume. Abasteça o aparelho apenas ao ar livre. – Caso o combustível tenha trans

bordado, não ligue o motor. Afaste o aparelho da área conta

minada com combustível e aguarde até que os vapores de combustível se tenham dis

sipado. – Para evitar perigo de incêndio, mantenha os seguintes compo

nentes limpos de relva ou de óleo derramado: – Motor – Escape – Baterias/pilhas – Depósito da gasolina. Perigo de tropeçar – Conduza o aparelho só passo a passo. Atenção Danos no aparelho – Pedras, hastes projetadas ou objetos semelhantes podem pro

vocar danos no aparelho ou no modo de funcionamento. Retire os objetos rígidos que se encontram na área de trabalho antes cada utilização do apa

relho. – Opere o aparelho somente em estado perfeito. Antes de qualquer operação, efetue sempre uma inspeção visual. Verifique, especialmente, os dis

positivos de segurança, os ele

mentos de comando e as uniões roscadas quanto a danos e fixação correta. Substitua as peças danificadas antes de utilizar o aparelho. – Nunca usar uma bateria que esteja deformada, danificada ou tenha caído. – A bateria e o carregador não devem ser expostos à chuva ou humidade. Horários de funcionamento Siga as regulamentações nacionais/municipais relativamente aos horários de funcionamento (se necessário, informe-se junto dos serviços competentes). Indicações de posição No caso de indicações sobre posi- cionamento do operador junto do aparelho (p. ex., esquerda, direita), partir, sempre, da longarina de guia no sentido de trabalho do aparelho. Antes da primeira colocação em funcionamento Colocar óleo no motor Atenção Por razões de transporte, o apare

lho é fornecido sem óleo no motor. Por isso, antes da primeira colocação em funcionamento, colocar óleo no motor, ver manual do motor.Instruções de Serviço – Cortadora de relva com motor de explosão Português

Carregar a bateria (Aparelho com arranque elétrico) Respeite e siga todas as indicações e informações relativas à bateria e ao carregador, que se encontram no manual do motor. Perigo de corrosão/ envenenamento Em situações extremas, tem que se contar com a saída de líquidos ou gases. Perigo de choque elétrico Antes de qualquer utilização, verifi

car o carregador relativamente a danos exteriores. Nunca utilize um carregador que esteja danificado ou tenha caído. Atenção – Certifique-se de que a rede cor

responde às indicações da placa de características do carregador e que pode funcionar com 220– 230 V e 50 Hz. – Proteger o carregador de humidade, chuva, neve ou gelo. – Carregar a bateria apenas em recintos em ventilados e secos. – Depois de se retirar a bateria, desligar o carregador da ficha. – Nunca enfiar objectos nos con

tactos da bateria. – Antes de qualquer trabalho, o carregador deve ser desligado da corrente. – Não abrir a bateria nem o carre

gador. Todos os trabalhos na bateria e no carregador devem ser realizados por uma oficina especializada. Fig. 2 Carregar a bateria durante cerca de 1 hora antes da primeira utilização do aparelho. Utilizar somente o carregador incluído no fornecimento. Indicação Consulte as informações abran- gentes relativas ao processo de carregamento e ao indicador de estado da bateria no manual do motor. Indicação sobre reciclagem para o carregador O carregador obedece às normas sobre reciclagem para aparelhos elétricos. Observar as normas locais. Trabalhos de ajuste antes de qualquer operação Perigo de ferimentos Antes de executar qualquer traba

lho neste aparelho – Desligar o motor, – Retirar a chave da ignição (se existente), – Aguardar até que todas as peças móveis tenham alcançado a imobilização total; o motor tem de estar frio, – Desligar o terminal da vela de ignição no motor, para evitar um arranque involuntário do motor. – Remover a bateria de arranque do motor. Enganchar o capturador de relva (só em aparelhos com dispositivo de captação de relva) Fig. 11 Levantar a tampa do ejetor e enganchar o capturador de relvas. Regular a altura de corte Atenção Num terreno que não seja plano, regular a altura de corte de modo que a lâmina nunca entre em con

tacto com a terra. Fig. 3 e 4 Regular a altura de corte da relva conforme pretendido. Possibilidade de regulação (con- forme o modelo) cerca de 3 cm até ao máximo de 9 cm. Indicação Nos aparelhos com ajuste indi- vidual das rodas, regular todas as rodas para a mesma altura. Modelo A - Fig. 3 Puxar a patilha e engatar na posição pretendida. Modelo B - Fig. 4 Deslocar a alavanca do ajuste central de altura para a frente ou para trás e engatar na posição pretendida. Abastecer combustível e verificar o nível de óleo Encher o depósito com gasolina sem chumbo (ver manual do motor). Atestar o depósito de combustível até ao máximo de 2 cm abaixo do bordo inferior da tubuladura de enchimento. Fechar bem o depósito de combustível. Verificar o nível do óleo e, se necessário, atestar até ao nível (ver manual do motor). Limpar o compartimento da bateria no motor Remover os corpos estranhos e as sujidades de dentro do compartimento da bateria com um pano e uma escova. Arrancar o motor Fig. 5 Perigo Para proteção contra ferimentos, – não colocar o motor em funcio

namento, se estiver em frente do dispositivo de expulsão; – manter as mãos e os pés afas

tados do mecanismo de corte; – nunca coloque as mãos, os pés ou outras partes do corpo próximo de peças em rotação. Mantenha-se, sempre, afastado do dispositivo de expulsão; Antes de colocar o motor em fun

cionamento, desengate todas as ferramentas de corte e a tração da cortadora de relva. Não inclinar o aparelho ao ser colo

cado em funcionamento. Colocar o aparelho numa superfície plana, se possível, com pouca relva ou relva curta.

!Português Instruções de Serviço – Cortadora de relva com motor de explosão

Indicações sobre o motor – Ter em atenção as informações no manual do motor. – Alguns modelos não têm acelerador, a rotação é automaticamente ajustada. O motor funciona sempre com a rotação ideal. Inserir a bateria de arranque no compartimento da bateria no motor até encaixar – fig. 5A. Abrir a torneira da gasolina (se existente). Colocar a alavanca do acelerador (caso exista) na posição /máx – Fig. 5B. Posicionando-se atrás do aparelho, premir e manter premida a haste de segurança - Fig. 5 C. Accionar a chave da ignição na longarina de guia até o motor arrancar (a tentativa de arranque pode demorar, no máximo, 5 segundos e deve-se aguardar, pelo menos, 1 minuto até à próxima tentativa) – fig. 5C. Quando o motor estiver a trabalhar: Depois de o motor arrancar, deslocar a alavanca do acelerador (caso existente) entre /máx e /mín, para aquecer brevemente o motor. Para cortar relva, colocar a alavanca do acelerador (se existente) em aceleração máxima. Indicação Mais informações sobre a ope- ração do motor podem ser obtidas no Manual do Motor. Parar o motor Fig. 7 Colocar a alavanca do acelerador (caso exista) na posição /mín. Libertar a haste de segurança. O motor e a ferramenta de corte param passado pouco tempo. Trabalhar com o aparelho Ligar/desligar o acionamento das rodas (só em aparelhos com aciona- mento das rodas) Fig. 6 Ligar o acionamento das rodas : Empurrar o aro de acionamento das rodas (2) juntamente com o estribo de segurança (1) para a frente. Quanto mais empurrar para a frente, mais rapidamente se desloca o aparelho. Desligar o acionamento das rodas : Puxar o aro de acionamento das rodas (2) juntamente com o estribo de segurança (1) totalmente para trás. Indicação Por motivos de construção é pos- sível que, ao puxar o aparelho, as rodas traseiras apresentem uma maior resistência. Não se trata de uma falha do aparelho, mas sim de um comportamento devido a questões técnicas. Solução (conforme o modelo): Solução: Primeiro, deslocar um pouco o aparelho para a frente sem empurrar o arco de acionamento e, em seguida, deslocá-lo para trás. Tirar e esvaziar o capturador de relvas (em aparelhos com dispositivo de captação de relva) Fig. 11 Se ficar relva cortada espalhada no solo ou se a indicação de nível de enchimento (opcional, Fig. 12) indicar que o dispositivo de cap- tação de relva está cheio: Libertar a haste de segurança e aguardar até que o motor pare completamente. Levantar a tampa do ejetor e desenganchar o capturador de relvas. Esvaziar o dispositivo de captação de relva. Trabalhar sem capturador de relvas Se você retirar o capturador de relvas, a tampa do ejetor fecha para baixo. Ao trabalhar sem o dis- positivo de captação de relva, esta é diretamente projetada para baixo. Preparar o aparelho para a aplicação da mistura para proteção de raízes (em aparelhos com acessório opcional para aplicação da mistura para proteção de raízes) Aparelhos com expulsão traseira: Fig. 8A Levantar a aba de expulsão. Retirar o dispositivo de captação de relva. Aplicar o calço para aplicação da mistura para proteção de raízes (conforme o modelo) Baixar a aba de expulsão. Indicação Os modelos com função de apli- cação da mistura para proteção de raízes integrada não necessitam do calço separado para aplicação da mistura – esta função é assumida por uma aba traseira de formato especial (Fig. 8B). Transformar o aparelho para a expulsão lateral da relva (conforme o modelo) Se existente: Retirar o dispositivo de captação de relva e esvaziar a aba de expulsão traseira. Elevar a proteção contra impactos/fecho do acessório para aplicação da mistura para proteção de raízes e montar a expulsão lateral (Fig. 9). Depois de terminar o trabalho Retirar a chave da ignição (se existente). Esperar até todos os componentes móveis estarem completamente parados e o motor ter arrefecido.Instruções de Serviço – Cortadora de relva com motor de explosão Português

Fechar a torneira da gasolina (se existente – ver o manual do motor). Desligar o terminal da vela de ignição. Esvaziar o dispositivo de captação de relva. Remover a bateria de arranque do motor – Fig. 16. Caso necessário, recarregar a bateria. Fig. 17 Para verificar o estado de carga da bateria, premir o botão (1) na bateria. Os LED (2) mostram o estado aproximado da carga. Caso um LED esteja a piscar, carregar imediatamente a bateria. Indicação Só arrumar o aparelho em recintos fechados quando o motor estiver frio. Bons conselhos para a conservação da relva Alguns conselhos para a sua relva crescer sadia e uniforme. Cortar relva O relvado é composto por vários tipos de gramíneas. Quando corta a relva com frequência, crescem intensivamente gramíneas que enraízam fortemente e formam um céspede firme. Se você corta relvas raramente então desen- volvem-se gramíneas com cresci- mento intensivamente alto e outras ervas bravas (p. ex., trevo, marga- ridas). A altura normal de um relvado é de aprox. 4–5 cm. Deve-se cortar apenas 1/3 da altura total; portanto, com 7–8 cm cortar à altura normal. Se possível, não cortar a relva mais curta que 4 cm, caso con- trário, o céspede será danificado em caso de estiagem. Cortar relva alta (p. ex., depois das férias) por etapas à altura normal. Ao cortar a relva, fazer sempre uma ligeira sobreposição das faixas de corte. Cobertura do solo com substâncias orgânicas (com acessórios) A relva é cortada em pequenos pedaços (aprox. 1 cm) que ficam no solo. Na relva são conservados muitos nutrientes. Para obter um ótimo resultado, a relva tem de ser mantida sempre curta, veja o parágrafo «Cortar relvas». Para a cobertura do solo com subs- tâncias orgânicas, respeitar as ins- truções seguintes: – Não cortar relva molhada. – Nunca cortar mais que 2 cm do comprimento total da relva. – Conduzir devagar. – Utilizar a rotação máxima do motor. – Limpar regularmente o mecanismo de corte. Transporte Em distâncias curtas, manualmente Perigo O mecanismo de corte em rotação pode captar e projetar objetos, cau

sando danos. Para movimentar o aparelho sobre outras superfícies não relvadas, desligar, primeiro, o motor. Com um veículo Perigo Antes de qualquer transporte, parar o motor e deixar arrefecer. Retirar o terminal da vela. Não transporte o aparelho em posi

ção inclinada. No caso de transportar o aparelho sobre ou dentro dum veículo, segure-o suficientemente para não se deslocar involuntariamente. Transportar o aparelho somente com o depósito de combustível vazio. A tampa do depósito tem que estar bem apertada. Aparelhos com longarina articulável: Fig. 10 Para fácil arrumação, dobrar a longarina da direção. Manutenção/Limpeza Perigo Para proteção contra ferimentos antes de todos os trabalhos no aparelho – desligar o motor, – Fechar a torneira da gasolina (se existente – ver o manual do motor), – esperar até todos os compo

nentes móveis estarem comple

tamente parados e o motor ter arrefecido, – desligar o terminal da vela do motor, para evitar um arranque involuntário do motor, – Remover a bateria de arranque do motor, – ter em atenção as instruções de segurança adicionais referidas no manual do motor. Perigo Para proteção contra ferimentos através do mecanismo de corte, todas as intervenções, como subs

tituição ou afiar a lâmina de corte, devem ser executadas por uma ofi

cina especializada (são necessá

rias ferramentas especiais). Atenção Inclinar sempre o aparelho, de forma que a vela de ignição fique voltada para cima, para que não ocorram danos no motor devido a combustível ou óleo. Indicação O cuidado regular assegura uma vida útil longa e um funcionamento sem anomalias. Uma manutenção insuficiente do seu aparelho pode causar deficiências relevantes para a segurança.

!Português Instruções de Serviço – Cortadora de relva com motor de explosão

Manutenção Atenção Respeite as normas de manuten

ção no Manual do motor. No final da temporada, submeta o aparelho a uma inspeção e manutenção por uma oficina especializada. Quaisquer reparações só devem ser efetuadas por uma oficina especializada. Atenção Perigo para o ambiente devido ao óleo para motores Entregue o óleo usado resultante da troca de óleo a um posto coletor de óleo usado ou a uma entidade especializada na sua reciclagem. Perigo para o meio ambiente devido às baterias/pilhas. Baterias/pilhas usadas não são lixo doméstico. Entregue as baterias/ pilhas usadas no seu Agente ou numa estação de reciclagem. Retire a baterias/pilhas, antes de enviar o aparelho para a sucata. Indicação Respeitar os intervalos de controlo e manutenção indicados no manual do motor. Conforme o modelo, o seu apa- relho está equipado com uma indi- cação eletrónica de manutenção (Fig. 13). Respeitar as indicações de manutenção correspondentes, para além das indicações de manutenção escritas. Utilização, bem como outras informações podem ser obtidas nas Instruções de Serviço separadas, que acom- panham a indicação sobre manu- tenção. Antes de qualquer utilização Verifique o nível do óleo e, se for necessário, corrija-o. Verifique a fixação das uniões roscadas e, se for necessário, aperte-as. Verifique os dispositivos de segurança. Remover os corpos estranhos e as sujidades do motor com um pano e uma escova. Controlar o ponto da embraiagem: (só em aparelhos com aciona- mento das rodas) – Com o motor em funcionamento e o acionamento das rodas desligado, o aparelho não se pode deslocar em frente. – Com o motor em funcionamento e o acionamento das rodas ligado, o aparelho deve deslocar- se em frente. Fig. 15 Dependendo do modelo, o cabo Bowden de acionamento das rodas pode ser ajustado ao mudar do furo de fixação A para o B. Indicação Apenas necessário caso, por motivos de desgaste, a velocidade diminua cada vez mais estando o aro de acionamento das rodas completamente premido para a frente. Após as primeiras 2–5 horas de serviço Mudar o óleo, ver o manual do motor anexo. Após cada corte de relva ou em caso de necessidade Recarregar a bateria. Uma vez por temporada Mudar o óleo, ver o manual do motor anexo. Lubrificar os pontos articulados e a mola de torção na aba de expulsão. No final da temporada, submeta o aparelho a uma inspeção e manutenção por uma oficina especializada. Mande inspeccionar a bateria e o carregador regularmente (pelo menos, 1x por ano) numa oficina especializada. Limpeza Atenção Limpe o aparelho após cada fun

cionamento. Um aparelho sujo causa danos ao material e ao fun

cionamento. Para limpeza do aparelho nunca utilizar aparelhos de limpeza a alta pressão. Limpar o capturador de relvas (só em aparelhos com dispositivo de captação de relva) O mais simples é a limpeza ime- diata após cortar a relva. Tirar e limpar o capturador de relvas. O dispositivo de captação de relva pode ser limpo com um forte jato de água (mangueira de jardim). Deixar o capturador de relva secar completamente antes de reutilizá-lo. Limpar a cortadora de relva Perigo Você pode ferir-se ao trabalhar no mecanismo de corte. Use luvas de trabalho para a sua proteção. Atenção Inclinar sempre o aparelho, de forma que a vela de ignição fique voltada para cima, para que não ocorram danos no motor devido a combustível ou óleo. Não pulverizar o aparelho com água, caso contrário, os compo

nentes elétricos podem ser danifi

dade. Limpe o aparelho, se possível, sempre imediatamente após cortar a relva. Limpar o compartimento da bateria no motor Remover os corpos estranhos e as sujidades do motor com um pano e uma escova. Aparelhos sem sistema de lavagem da plataforma: Limpar o compartimento de corte e a tampa do ejetor com uma escova, vassourinha ou trapo. Colocar o aparelho sobre as rodas e limpar todos os resíduos visíveis de relva e sujidade. !Instruções de Serviço – Cortadora de relva com motor de explosão Português

Aparelhos com sistema de lavagem da plataforma: Fig. 14 As cortadoras de relva com sistema de lavagem da plataforma estão equipadas com uma conexão de água. Isso permite limpar restos de relva da parte inferior da plataforma de corte e impedir depósitos de químicos cor- rosivos. Depois de cortar a relva, proceder do seguinte modo: Colocar o aparelho sobre uma superfície plana, livre de cascalho, pedras, etc. Indicação A caixa de expulsão não pode estar virada contra casas, garagens e semelhantes. Montar um adaptador de mangueira comum (como opção no volume de fornecimento) numa mangueira de água e ligar à conexão de água da plataforma de corte. Abrir a água. Arrancar o motor e deixar funcionar alguns minutos. Parar o motor e retirar a mangueira da água do aparelho. Depois de terminada a operação de limpeza: Arrancar o motor e deixar funcionar alguns minutos para secar a parte inferior da plataforma de corte. Parar o motor. Paragem por período de tempo prolongado Perigo Perigo de explosão e de incêndio. Nunca guarde o aparelho com combustível (gasolina) no depósito em locais onde os vapores do com

bustível possam entrar em con

tacto com chamas livres ou chispas. Atenção Danos de material no aparelho. – Armazene o aparelho (com o motor frio) somente em recintos limpos e secos. – Proteja o aparelho contra fer

rugem quando for armazenado por período de tempo pro

longado, p. ex., no inverno. – Guardar a bateria e o carregador num local fresco e seco. – Proteger o carregador de humidade, chuva, neve ou gelo. Após a temporada ou quando o aparelho não for utilizado por um período superior a um mês: Despejar o combustível para um recipiente adequado e colocar o motor fora de serviço conforme descrito no manual do motor. Atenção Despejar o combustível somente ao ar livre. Limpar o aparelho e o dispositivo de captação de relva. Limpar com um pano embebido em óleo (óleo isento de resina) ou pulverizar com óleo todas as peças metálicas para proteção contra ferrugem. Carregar a bateria. Garantia Em cada país são válidas as con- dições de garantia publicadas pela nossa Empresa ou pelo impor- tador. Eliminamos gratuitamente quaisquer avarias no seu aparelho, no âmbito da garantia, desde que a causa seja devida a defeitos de material ou de fabrico. Numa situação de garantia, dirija-se ao seu revendedor ou ao nosso repre- sentante mais próximo. Informação sobre o motor O fabricante do motor é respon- sável por todos os problemas do mesmo, relativamente a potência, medição da potência, dados téc- nicos, garantia e assistência técnica. Para mais informações, consulte o manual do proprietário/ utilizador, fornecido pelo fabricante do motor. Detetar e reparar anomalias As anomalias no funcionamento da sua cortadora de relva têm na maioria das vezes causas simples que devia conhecer e que, em parte, poderá eliminar. Em caso de dúvidas, o seu revendedor estará ao seu dispor para o auxiliar.

Problema Causa(s) possível(eis) Solução O motor não arranca. A alavanca de acelerador não está bem posicionada. Colocar a alavanca do acelerador na posição ou no estrangulador (com o motor frio). Colocar a alavanca de acelerador na posição /máx. ou em START (com o motor quente).Português Instruções de Serviço – Cortadora de relva com motor de explosão

O motor não arranca. A cortadora de relva está num local com relva muito alta. Colocar a cortadora de relva numa superfície com relva mais curta. Depósito sem combustível. Encher o depósito com combustível novo e limpo. O terminal da vela de ignição não está encaixado. Encaixar o terminal da vela de ignição. Combustível antigo ou apresenta impurezas. Substituir por combustível novo. Filtro de ar sujo. Limpar o filtro de ar. A bateria não está bem inserida. Inserir a bateria correctamente no compartimento da bateria no motor, encaixando-a. Carregar a bateria. Carregar a bateria com o carregador incluído no fornecimento. Cabo danificado. Verificar, se o cabo elétrico está em ordem. Bateria avariada. Solicitar a verificação da bateria numa oficina especializada. Ruído estranho (faz ruído, tilinta, chocalha). Parafusos, porcas ou outras peças de fixação desapertadas. Fixar as peças. Se os ruídos persistirem: Recorrer a uma oficina especializada. Trepidações, vibrações. Lâmina solta. Apertar o parafuso de fixação da lâmina numa oficina especializada. Lâmina danificada. Substituir a lâmina numa oficina especializada. A lâmina não está devidamente calibrada. Substituir ou calibrar a lâmina de corte numa oficina especializada. Fixação do motor desapertada. Fixar o motor numa oficina especializada. Corte imperfeito ou a rotação diminui. Relva muito alta. Regular uma altura de corte mais alta, se necessário, cortar a relva duas vezes. A relva não é recolhida ou o dispositivo de captação de relva não enche. Relva demasiado húmida. Deixar a relva secar. Dispositivo de expulsão obstruído. Desligar o motor, eliminar obstrução. Lâmina romba. Substituir ou afiar a lâmina numa oficina especializada. Potência do motor insuficiente. Cortar a relva com maior frequência, selecionar uma altura de corte maior. Dispositivo de captação de relva cheio. Desligar o motor, esvaziar o dispositivo de captação de relva. Dispositivo de captação de relva sujo. Desligar o motor, limpar as ranhuras de ventilação no dispositivo de captação de relva. O acionamento das rodas não funciona. Correia trapezoidal rota ou engrenagem danificada. Substituir as peças danificadas numa oficina especializada. Cabo/Cabo Bowden roto. Substituir as peças danificadas numa oficina especializada. Problema Causa(s) possível(eis) SoluçãoΟδηγίες χειρισμού – Κουρευτικό με κινητήρα εσωτερικής καύσης Ελληνικά
