Tehnilised omadused	Muruniiduk Wolf Garten A 460 A SP HW IS, sisepõlemismootor, lõikepind 46 cm, 4-funktsiooniline lõikesüsteem (muru, multšimine, kogumine, purustamine)
Mootori tüüp	4-taktiline bensiinimootor, võimsus 2,2 kW
Kogumiskoti maht	60 liitrit
Lõikekõrgus	Reguleeritav vahemikus 25 kuni 75 mm
Kaal	Umbes 30 kg
Kasutamine	Ideaalne keskmise suurusega aedadele, lihtne manf6f6verdada laiemate rataste te4ttu
Hooldus	Kontrollige regulaarselt mootori f5li taset, puhastage kogumiskott peale iga kasutuskorda, teritage vajadusel labasid
Ohutus	Varustatud ohutussfcteemiga mootori koheseks peatamiseks vajadusel
Üldinfo	2-aastane garantii, varuosad saadaval, kasutusjuhend kaasas

Korduma kippuvad küsimused - A 460 A SP HW IS Wolf Garten

Kuidas alustada Wolf Garten A 460 A SP HW IS muruniidukit?

Muruniiduki sf5itmiseks veenduge, et paak on bensiiniga te4is ja f5li on sobival tasemel. Tf5mmake sf5idukf6is kergelt, kuni tunnete vastupanu, seeje4rel tf5mmake tugevamalt. Veenduge, et turvalfcliti hoob on asendis 'ON'.

Mida teha, kui muruniiduk ei f5nnestu e4rata?

Kontrollige, et bensiinipaak on te4is ja kfctus on ve4rske. Veenduge ka, et sf5idukf6is on korralikult fhendatud. Kui see ei aita, kontrollige sfcdameke4ivitusplokki, kas seda tuleb puhastada vf5i vahetada.

Kuidas reguleerida niidukf5rgust?

Niidukf5rgust saab reguleerida rataste juures oleva hoova abil. Langetage vf5i tf5stke hooba, et valida soovitud kf5rgus, mis vf5ib olla vahemikus 25 mm kuni 75 mm vastavalt teie eelistustele.

Kuidas puhastada muruniiduki tera?

Enne tera puhastamist veenduge, et muruniiduk on ve4lja lfclitatud ja vooluvf5rgust fchend lahti. Kasutage roostevaba harja vf5i kraapijat, et eemaldada muru ja praht. dldse mitte kunagi puudutada tera paljaste ke4tega.

Mida teha, kui muruniiduk teeb liigset he4e4lt vf5i vibreerib?

Kontrollige, kas tera vf5i muruniiduki all on kinni je4e4nud ve4lisobjekte. Veenduge ka, et tera on korralikult kinnitatud. Kui probleem pe4rsub, vf5ib olla vajalik muruniiduki kontrollimine spetsialisti poolt.

Mis on bensiinipaagi maht?

Wolf Garten A 460 A SP HW IS muruniiduki bensiinipaagi maht on 1,2 liitrit.

Kuidas talveks muruniidukit hoiustada?

Talveks hoiustamiseks tf5hjendage bensiinipaak ja puhastage muruniiduk hoolikalt. Hoidke seda kuivas ja ilmastikukindlas kohas. Soovitatav on ka eemaldada sfcdameke4ivitusplokk ja kanda silindrisse veidi f5li, et ve4ltida roostetamist.

Kuidas vahetada muruniiduki f5li?

dli vahetamiseks leidke muruniiduki alt tf5hjendusava kork. Tf5hjendage kasutatud fli sobivasse anumasse, seeje4rel te4itke uue fliga kuni soovitatud tasemeni. Kasutage kindlasti kasutusjuhendis me4e4ratud f5li.

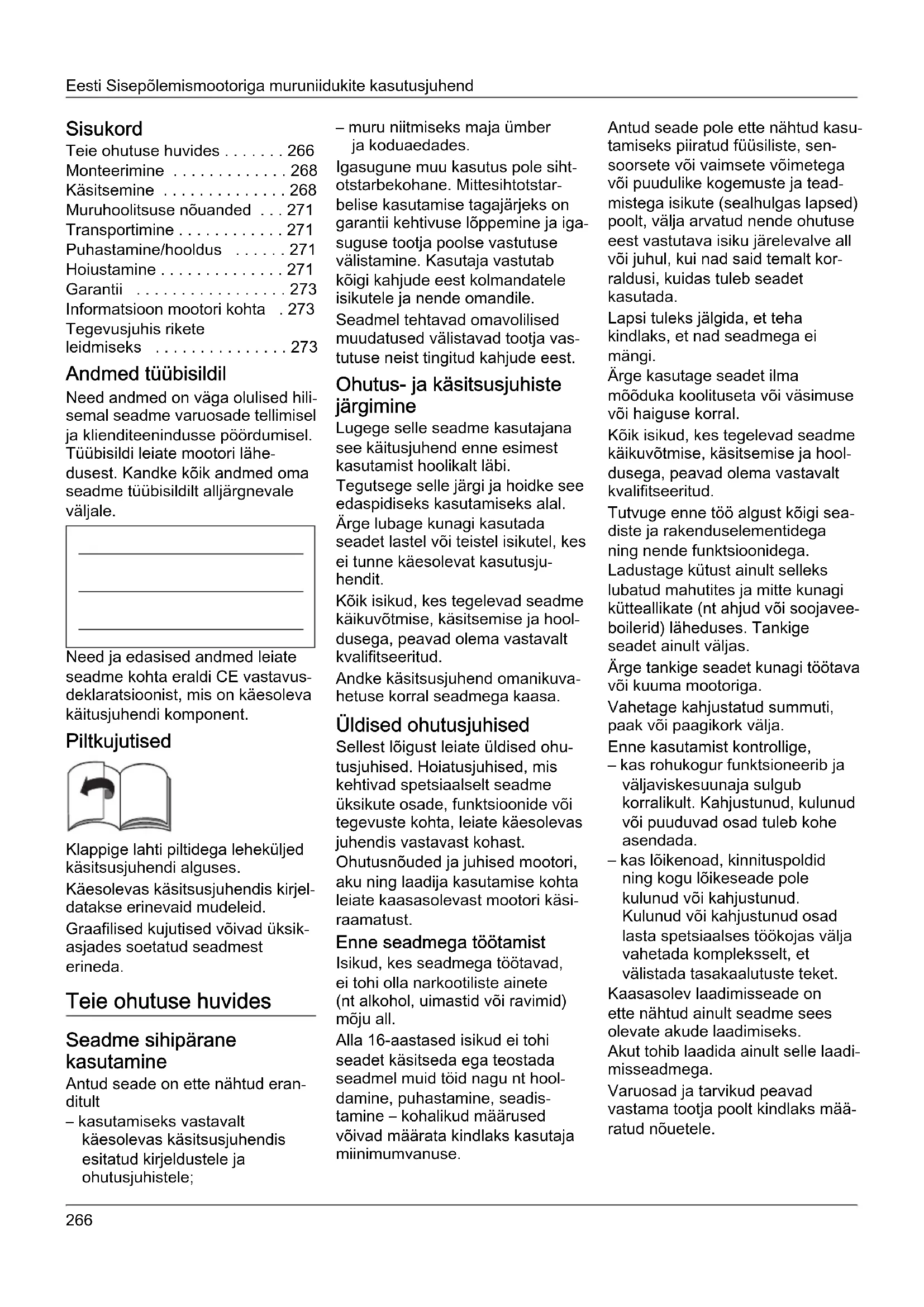

KASUTUSJUHEND A 460 A SP HW IS Wolf Garten

(Originaalkasutusjuhend)

Lietuviškai 275

(Originali naudojimo instrukcija)

Latviešu valodā 284

Teie ohutuse huvides ..... 266

Monteerimine 268

Käsitsemine 268

Muruhoolitsuse nõuanded ... 271

Transportimine ..... 271

Puhastamine/hooldus ..... 271

Hoiustamine 271

Garantii 273

Informatsioon mootori kohta . 273

Tegevusjuhis rikete leidmiseks 273

Andmed tüübisildil

Need andmed on väga olulised hili- semal seadme varuosade tellimisel ja klienditeenindusse pöördumisel. Tüübisildi leiate mootori lähe- dusest. Kandke köik andmed oma seadme tüübisildilt alljärgnevale väljale.

Need ja edasised andmed leiate seadme kohta eraldi CE vastavusdeklaratsioonist, mis on käesoleva käitusjuhendi komponent.

Piltkujutised

Klappige lahti piltidega leheküljed käsitsusjuhendi alguses.

Käesolevas käsitsusjuhendis kirjel- datakse erinevaid mudeleid.

Graafilised kujutised võivad üksik-asjades soetatud seadmest erineda.

Teie ohutuse huvides

Seadme sihipärane kasutamine

Antud seade on ette nähtud eranditult

- kasutamiseks vastavalt käesolevas käsitsusjuhendis esitatud kirjeldustele ja ohutusjuhistele;

- muru niitmiseks maja ümber ja koduaedades.

Igasugune muu kasutus pole sihtotstarbekohane. Mittesihtotstarbelise kasutamise tagajärjeks on garantii kehtivuse löppemine ja iga-suguse tootja poolse vastutuse välistamine. Kasutaja vastutab köigi kahjude eest kolmandatele isikutele ja nende omandile.

Seadmel tehtavad omavolilised muudatused välistavad tootja vas-tutuse neist tingitud kahjude eest.

Ohutus- ja käsitsusjuhiste järgimine

Lugege selle seadme kasutajana see käitusjuhend enne esimest kasutamist hoolikalt läbi.

Tegutsege selle järgi ja hoidke see edaspidiseks kasutamiseks alal.

Ärge lubage kunagi kasutada seadet lastel või teistel isikutel, kes ei tunne käesolevat kasutusjuhendit.

Kõik isikud, kes tegelevad seadme käikuvõtmise, käsitsemise ja hool-dusega, peavad olema vastavalt kvalifitseeritud.

Andke käsitsusjuhend omanikuvahetuse korral seadmega kaasa.

Üldised ohutusjuhised

Sellest lõigust leiate üldised ohutusjuhised. Hoiatusjuhised, mis kehtivad spetsiaalselt seadme üksikute osade, funktsioonide või tegevuste kohta, leiate käesolevas juhendis vastavast kohast.

Ohutusnõuded ja juhised mootori, aku ning laadija kasutamise kohta leiate kaasasolevast mootori käsi-raamatust.

Enne seadmega töötamist

Isikud, kes seadmega töötavad, ei tohi olla narkootiliste ainete (nt alkohol, uimastid või ravimid) mõju all.

Alla 16-aastased isikud ei tohi seadet käsitseda ega teostada seadmel muid töid nagu nt hool-damine, puhastamine, seadistamine – kohalikud määrused võivad määrata kindlaks kasutaja miinimumvanuse.

Antud seade pole ette nähtud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega või puudulike kogemuste ja teadmistega isikute (sealhulgas lapsed) poolt, välja arvatud nende ohutuse eest vastutava isiku järelevalve all või juhul, kui nad said temalt korraldusi, kuidas tuleb seadet kasutada.

Lapsi tuleks jälgida, et teha kindlaks, et nad seadmega ei mängi.

Ärge kasutage seadet ilma mõõduka koolituseta või väsimuse või haiguse korral.

Kõik isikud, kes tegelevad seadme käikuvõtmise, käsitsemise ja hool-dusega, peavad olema vastavalt kvalifitseeritud.

Tutvuge enne töö algust köigi sea-diste ja rakenduselementidega ning nende funktsioonidega.

Ladustage kütust ainult selleks lubatud mahutites ja mitte kunagi kütteallikate (nt ahjud või soojavee-boilerid) läheduses. Tankige seadet ainult väljas.

Ärge tankige seadet kunagi töötava või kuuma mootoriga.

Vahetage kahjustatud summuti, paak või paagikork välja.

Enne kasutamist kontrollige,

- kas rohukogur funktsioneerib ja väljaviskesuunaja sulgub korralikult. Kahjustunud, kulunud või puuduvad osad tuleb kohe asendada.

- kas lõikenoad, kinnituspoldid ning kogu lõikeseade pole kulunud või kahjustunud. Kulunud või kahjustunud osad lasta spetsiaalses töökojas välja vahetada kompleksselt, et välistada tasakaalutuste teket.

Kaasasolev laadimisseade on ette nähtud ainult seadme sees olevate akude laadimiseks.

Akut tohib laadida ainult selle laadi-misseadmega.

Varuosad ja tarvikud peavad vastama tootja poolt kindlaks määratud nõuetele.

Kasutage seepärast ainult originaalvaruosi/-tarvikuosi või tootja poolt heaks kiidetud varuosi/tarvikuosi. Palun jälgige väljavaheta-misel alati kaasapandud paigaldus-juhiseid.

Tootja poolt heaks kiitmata varuosade või tarvikute kasutamine võib kujutada endast olulist ohutusriski.

Laske remonti teostada eranditult kvalifitseeritud erialaspetsialistil või erialatöökojas.

Laske alati köik hooldustööd teostada tähtaegselt, et hoida seadet ohutus käitusseisundis.

Seadmega töötamise ajal

Seadmega või seadme kallal tööta- misel peate kandma sobivat töö- riietust nagu näiteks:

• Turvajalatsid,
• pikad püksid,
  – liibuv riietus,
• Kuulmekaitse,
• Kaitseprillid.

Isikliku kaitsevarustuse kandmine vähendab vigastuste riski.

Vältige lahtise riietuse või rippuvate nööride või vöödega riietuse kandmist.

Kuulmekaitsmeta töötamine võib kuulmiskadu põhjustada.

Tehke kuulmise säästmiseks ka kuulmekaitse kandmiselt sageli tööpause.

Kõik ohutusseadised peavad olema alati täielikult ja laitmatus seisundis seadme külge paigaldatud.

Ärge tehke ohutusseadistel muudatusi.

Käitage seadet ainult tootja poolt ette kirjutatud ja tarnitud tehnilises seisundis.

Ärge muutke kunagi tehase poolt eelseadistatud mootoriseadeid. Vältige lahtist tuld, sädemete teket ja ärge suitsetage.

Juhised vibratsioonide kohta: Vibratsiooni mõju võib põhjustada närvidele kahjustusi ning käelabades ja kätes vereringe häireid.

– Kandke külmas keskkonnas töötamisel sooja riietust ning hoidke oma käelabad soojad ja kuivad.
- Tehke pause.
– Kui te märkate, et nahk muutub teie sörmedel või kätel tuimaks, kibeleb, valutab või muutub valgeks, lõpetage masinaga töötamine ja pöörduge vajadusel korral arsti poole.

Enne köiki töid sellel seadmel

Kaitseks vigastuste eest enne köiki töid (nt hooldus- ja seadistustööd) antud seadmel ja selle transportimist (nt tõstmine või kandmine)

• seisake mootor,
  – võtta süütevõti (kui olemas) eest ära,
• oodake ära, kuni köik liikuvad osad on täielikult seisma jäänud ja mootor on maha jahtunud,
• tömmake mootoril süüteküünla pistik maha, et vältida mootori kogemata käivitamist,
  – võtta mootoril aku pealt ära,
  – järgige täiendavaid ohutusjuhiseid mootori käsiraamatus.

Pärast tööd seadmel

Ärge lahkuge kunagi seadme juurest mootorit välja lülitamata, võtke süütevõti eest ära (kui olemas).

Ohutusseadised

Joonis 1

⚠ Oht

Ärge kasutage kunagi kahjustatud või paigaldamata ohutusseadistega seadet.

Turvakäepide (1)

Turvalook on ette nähtud Teie ohutuse huvides, et hädajuhtumil mootor ja lõikemehhanism kohe peatada.

Ei tohi üritada selle talitlusest mööda hiilida.

Väljaviskeklapp (2) või põrkekaitse (3)

Väljaviskesuunaja/multskate kaitseb teid lõiketerade poolt ülesvisatavate kõvade esemetega vigastamise eest. Seadet tohib kasutada ainult koos väljaviske-suunaja või multskattega.

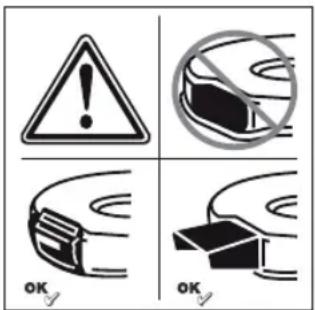

Seadmel olevad sümbolid

Seadmelt leiate kleebistena erinevad sümbolid. Alljärgnevalt sümbolite selgitus:

Tähelepanu! Lugege enne kasutuselevõttu käsitsusjuhendit!

Hoidke kolmandad isikud ohupiirkonnast eemal!

Enne igasuguseid töid seadme juures ning seadme juures lahkumisel lülitage mootor välja ning ja võtke süütevõti eest ära.

Järgida lisajuhendeid peatükis „Teie ohutuse tagamiseks”.

Tõmmake enne lõike-mehhanismide kallal töötamist süüte-küünla pistik maha! Hoida sõrmed ja jalad lõikemehhanismidest eemal! Lülitage seade enne selle seadistamist, puhastamist või kontrollimist välja ja tõmmake küün-lapiip maha.

Vigastusoht – töötada ainult külge- monteeritud väljaviskesuunajaga.

Hoida need sümbolid seadmel alati loetavas seisundis.

Sümbolid juhendis

Käesolevas juhendis kasutatakse sümboleid, mis näitavad ohte või tähistavad olulisi juhiseid. Siin süm-bolite selgitus:

⚠️ Oht

Teie tähelepanu juhitakse ohtudele, mis on seotud kirjeldatud tegevusega ja mille puhul valitseb oht inimestele.

Tähelepanu

Teie tähelepanu pööratakse ohtudele, mis on seotud kirjeldatud tegevusega ja võivad põhjustada seadmele kahjustusi.

i Juhis

Tähistab tähtsat informatsiooni ja kasutusnõuandeid.

Monteerimine

Lisalehel on joonised seadme pai-galdamise kohta.

i Teave jäätmete kõrvaldamise kohta

Utiliseerige kogunevad pakendusjäägid, vanad seadmed vms vastavalt kohalikele eeskirjadele.

Käsitsemine

Järgige ka juhiseid mootori käsiraamatus.

⚠️ Oht

Önnetus

– Niitmisel ei tohi seadme lähe - duses olla inimesi, eriti aga lapsi ja loomi. Vigastusoht väljapaisa- tavate kivide või muude esemete tõttu.

Kukkumine

– Juhtige seadet ainult sammukii - rusel.
- Olge eriti ettevaatlik, kui niidate tagurpidi või tõmbate seadet enda poole.
– Järskudel kallakutel niitmisel vöib seade ümber kukkuda ja Te vöite ennast vigastada. Niitke kallakuga ristisuunas, mitte kunagi üles- ja allapoole. Ärge niitke kallakutel kaldega üle 20 %.
- Olge eriti ettevaatlik söidusuuna muutmisel ja pöörake alati tähelepanu stabiilsele seisule.
– Vigastusoht piirnevatel aladel niitmisel. Äärealade, hekkide või järskude nõlvade läheduses niitmine on ohtlik. Hoiduge ohutusse kaugusse.
– Niiske rohu niitmisel võib seade vähese pinnasega haardumise tõttu libiseda ja Te võite kukkuda. Niitke ainult siis, kui rohi on kuiv.
- Töötage seadmega ainult päeva-valguses või heas tehisvalgustuses.

Vigastamine

– Juhtrauaga pöörleva tööriistani ette antud ohutusvahemaast tuleb alati kinni pidada.
- Operaatori tööpiirkond asub käi - tamise ajal juhtraua taga.
– Ärge pange kunagi käsi või jalgu pöörlevate osade juurde ega alla.
– Ärge kasutage seadet halbade ilmastikutingimuste, nt vihma- või äikeseohu korral.
- Kasutage seadet ainult kuivades ilmastikutingimustes.

– Hoidke seade vihmast või niiskusest eemal. Seade võib niiskel rohul vähendatud pinnasehaar-dumise töttu libiseda.
– Seisake mootor ja oodake ära lõiketööriista seiskumine:

- enne kui seadet kallutate,

- transpordite seadet üle muu pinnase kui muru.

- mootori tahtmatu käivitamise väl- timiseks lülitage mootor välja: vötta süütevöti (kui olemas) eest ära, vötta mootoril aku pealt ära, lasta mootoril maha jahtuda ja tömmata süüteküünla pistik välja,

– enne ummistuste ja blokeeringute kõrvaldamist väljaviskes,
– enne muruniiduki ülekontrollimist, puhastamist, seadistamist, või tööde teostamist seadme kallal,
– kui tabati võõrkeha. Kontrollida, kas muruniiduk pole viga saanud, kahjustuste puhul võtta kontakti spetsiaalse töökojaga,
- kui seade hakkab ebaharilikult tugevasti vibreerima.

Kontrollige seade kohe üle.

– Ärge töstke ega kandke kunagi seadet, kui mootor töötab.
– Kontrollige territooriumit, kus seadet kasutatakse, ja eemaldage köik esemed, mis vöivad pihta saada ja eemale paiskuda.
– Kui lõikemehhanism tabab võõrkeha (nt kivi) või seade hakkab ebaharilikult vibreerima: Seisake kohe mootor.

Laske seadet enne edasist käi-tamist erialatöökojas kahjustuste suhtes uurida.

– Pöörleva teraga niidukitel ei tohi seista kunagi rohu väljavisk-eavade ette.

Rohukoguriga seadmed:

– Rohukoguri äravõtmisel võite ennast või teisi isikuid vigastada välja paiskuva muru või muude kõvade esemetega. Ärge tühjendage rohukogurit kunagi, kui mootor töötab. Lülitage seade välja.

Laske sisepõlemismootoril töötada ainult väljas.

– Bensiiniaurud on plahvatusoht-likud ja bensiin on äärmiselt ker-gesti süttiv.

– Kallake kütus sisse enne mootori käivitamist. Hoidke paak töötava või veel kuuma mootori korral suletud.

- Valage kütust juurde välja lüli-tatud ja maha jahtunud mootori korral. Vältige lahtist tuld, sädemete teket ja ärge suit-setage. Tankige seadet ainult väljas.

– Kui kütust on üle voolanud, siis ärge käivitage mootorit. Eemaldage seade kütusega määrdunud pinnalt ja oodake, kuni kütuseaurud on lendunud.

– Palun hoidke tuleohtu välti - miseks järgmised osad rohust või väljatunginud ölist puhtad:

- Mootor

- Summuti

- Patarei/aku

- Bensiinipaak.

Komistusoht

– Juhtige seadet ainult sammukii - rusel.

⚠️ Tähelepanu

Kahjustused seadmel

– Kivid, lebavad oksad või muud sarnased esemed võivad põh justada seadmel ja selle tööta-misel kahjustusi. Eemaldage kõvad esemed iga kord enne kasutamist tööpiirkonnast.

– Käitage seadet ainult laitmatus seisundis. Viige iga kord enne käitamist läbi vaatluskontroll. Kontrollige eelkõige ohutussea-diseid, käsitsemiselemente ja poltliiteid kahjustuste ning tugeva kinnituse suhtes.

Asendage enne käitamist kah-justatud osad.

– Kui aku on deformeerunud, maha kukkunud või viga saanud, ei tohi seda enam kasutada.
- Akut ja laadijat ei tohi hoida vihma käes ega niisketes tingi-mustes.

i Käitusajad

Järgige kasutusaegadega seon-duvalt siseriiklikke/kommunaalseid eeskirju (vaj. korral küsige pädevast ametist).

i Positsiooniandmed

Asukoha (nt vasakul, paremal) osas seadmel lähtume alati tõuke-käepidemest töösuunas vaadatuna.

Enne esimest kasutamist Mootoriõli lisamine

Tähelepanu

Seade tarnitakse transpordialastel põhjustel ilma mootoriõlita.

■ Seega valage mootoriõli enne esmakordset käikuvõtmist sisse, vt mootori käsiraamatut.

Aku laadimine

(Elektristarteriga seadmed)

Lugege mootori käsiraamatust aku ja laadija kohta antud juhiseid ja informatsiooni ning järgige neid.

⚠️ Söövitus- ja mürgistusoht

Erandjuhtumi korral võivad vedelikud ja gaasid hakata lekkima.

⚠️ Elektrilöögioht!

Enne kasutamist kontrollige alati, et akulaadijal ei ole mingeid välimisi kahjustusi. Kui laadija on viga saanud või maha kukkunud ei tohi seda enam kasutada.

Tähelepanu

• Veenduge, et võrgu tehnilised andmed vastavad laadija tüübi-sildil märgitud andmetele (220–230 V ja 50 Hz).
• Kaitsta akut ja laadijat niiskuse, vihma, lume ja külma eest.
• Akut laadida ainult hea ventilat- siooniga kuivas ruumis.
  – Kui aku on laadijast välja võetud ühendada laadija vooluvõrgust lahti.
  – Laadimiskontaktidesse ei tohi midagi sisse torgata.
  – Enne igasuguseid töid laadija juures tuleb laadija vooluvõrgust lahti ühendada.
• Akut ja laadijat ei tohi lahti võtta. Kõik aku ja laadijaga seotud tööd lasta teha töökojas.

Joonis 2

■ Enne seadme esimest kasutamist laadige akut umbes 1 tund. Kasutada ainult tarnekomplektis olevat laadimisseadet.

i Juhis

Rohkem infot laadimise ja aku taseme indikaatori kohta leiate mootori käsiraamatust.

i Teave vana akulaadija kõrvaldamise kohta

Akulaadija kohta kehtivad elektri- seadmetele sätestatud jäätmete körvaldamise eeskirjad. Pidage kinni kohalikest eeskirjadest.

Seadistustööd enne iga käitamist

Vigastusoht

Enne köiki töid sellel seadmel

• Seisake mootor,
• Tõmmake süütevõti (kui olemas) välja,
  – Oodake ära, kuni köik liikuvad osad on täielikult seisma jäänud; mootor peab olema maha jah- tunud,
  – Eemaldage mootori küünlapiip, et vältida mootori kogemata käivitumist,
  – Eemaldage mootorilt käivitusaku.

Rohukoguri kinnitamine

(Ainult rohukoguriga seadmetel)

Joonis 11

■ Tõsta väljaviskesuunaja üles ja kinnitada rohukogur.

Lõikekõrguse reguleerimine

Tähelepanu

Ebatasase pinna puhul tuleb valida selline lõikekõrgus, et lõiketera ei puutuks kunagi vastu maad.

Pilt 3 ja 4

Seadistage soovi järgi rohu lõike-kõrgus.

Seadistamine on võimalik (vas- tavalt mudelile) vahemikus umbes 3 cm kuni maksimaalselt 9 cm.

i Juhis

Seadmetel, millel saab rattaid ühe- kaupa reguleerida, seada köik rattad ühele körgusele.

Mudel A - joonis 3

- Valida reguleerhoovast sobiv kõrgus ja fikseerida soovitud asend.

Mudel B - joonis 4

- Valida tsentraalse körguse reguleerimishoovast sobiv körgus ja fikseerida asend.

Tankimine ja ölitaseme kontrollimine

■ Tankige pliivaba bensiini (vt mootori käsiraamatut).
■ Täitke kütusepaaki maksimaalselt kuni 2 cm alla täiteotsaku alaserva.
■ Sulgege kütusepaak tugevasti.
■ Kontrollige ölitaset, vajaduse korral valage juurde (vt mootori käsiraamatut).

Aku pesa puhastamine mootori peal

■ Aku pesa puhastada lapi ja harjaga.

Mootori käivitamine

Joonis 5

Oht

– ärge käivitage mootorit, kui seisate väljaviske ees;
- Hoidke käed ja jalad lõikete - radest eemal;

– ärge pange kunagi käsi, jalgu või muid kehaosi pöörlevate osade lähedusse. Hoiduge alati väljaviskest eemale.

Enne mootori käivitamist lülitage alati löikemehhanismid ja ajamid lahti.

Ärge kallutage seadet käivitamise ajal. Seisake seade võimalikult lühikese või vähese rohuga tasasel pinnal.

Juhised mootori kohta

– Järgige informatsiooni mootori käsiraamatus.
– Mõnede mudelitel puudub gaasihoob, pöördeid seadistatakse automaatselt. Mootor töötab alati optimaalse pöörlemissagedusega.

■ Panna aku mootori peal olevasse aku pessa ja kinnitada – joon 5A.
■ Avada bensiinikraan (kui on olemas).
- Seadke gaasihoob asendisse (kui on olemas) asendisse /max – joonis 5B.
■ Seista seadme taga, vajutada turvakäepidet ja hoida – joon. 5C.
■ Lülitage juhtraual süütevõtit, kuni mootor käivitub (käivituskatse max 5 sekundit, oodake enne järgmist katset väh. 1 minut) – joonis 5C.

Kui mootor töötab:

■ Lükake pärast mootori käivitumist gaasihoob (kui on olemas) /max ja /min vahele, et mootorit kergelt soojendada.

■ Muru niitmiseks lülitada gaasihoob (kui olemas) täisgaasi peale.

i Juhis

Edasist informatsiooni leiate mootori käsitsemise kohta mootori käsiraamatust.

Mootori seiskamine

Joonis 7

■ Seadke gaasihoob (kui on olemas) asendisse /min.
■ Laske turvalook lahti. Mootor ja lõiketööriist peatuvad lühikese aja pärast.

Seadmega töötamine

Rataste veo sisse- ja väljalülitamine

(Ainult iseliikuvad seadmed) Joonis 6

■ Vajutage rattaajami looks (2) koos turvaloogaga (1) ettepoole. Mida kaugemale ettepoole lükata, seda kiiremini seade söidab.

Rattaajami väljalülitamine

■ Tõmmake rattaajami look (2) koos turvaloogaga (1) täiesti taha.

i Juhis

Konstruktsioonist tingituna võib juhtuda, et seadme tõmbamisel pöörlevad tagarattad raskemini. See ei ole seadme viga, vaid on seotud seadme tehnilise ülesehitusega.

Lahendus (sõltub mudelist): Lükata seadet köigepealt veidi ettepoole ilma lülituskäepidemest tömbamata ning siis tömmata taha.

Rohukoguri eemaldamine ja tühjendamine

(Rohukoguriga seadmetel) Joonis 11

Kui niidetud muru jääb maha, siis (suvand, joonis 12):

■ lasta turvakäepide lahti ja oodata, kuni mootor jääb seisma,
■ Tõsta väljaviskekesuunaja üles ja eemaldada rohukogur.

■ Tühjendage sisu.

Töötamine ilma rohukogurita Kui te vötate rohukoguri küljest ära, vajub väljalaskesuunaja alla. Ilma rohukogurita töötamisel paisatakse niidetud muru otse maha.

Multsimiseks

ümberseadistamine

(multšivarustusele ette valmistatud seadmed)

Tagaväljaviskega seadmed:

Pilt 8A

■ Tõsta väljaviskesuunaja üles.
■ Eemaldada rohgukogur.

■ Paigaldada multskate (sõltub mudelist).
■ Lasta väljaviskesuunaja alla.

i Juhis

Sisse ehitatud multšifunktsiooniga seadmetele ei ole vaja eraldi multšimiskiilu – seda funktsiooni täidab spetsiaalse kujuga tagaklapp (pilt 8B).

Ümberseadmestamine külgväljaviskele

(sõltub mudelist)

■ Kui olemas: eemaldada rohukogur ja lasta tagaväljaviske suunaja alla.
■ Tõstke põrkekaitse/multšimislukustus üles ja paigaldage külgväljavise (joonis 9).

Pärast töö lõppu

■ Tõmmata süütevõti (kui olemas) välja.
■ Oodake ära, kuni köik liikuvad osad on täielikult seisma jäänud ja mootor on maha jahtunud.
■ Sulgeda bensiinikraan (kui olemas – vaata mootori käsiraamatut).
■ Tõmmake mootoril süüteküünla pistik maha.
- Tühjendada rohukogur. - Võtt aku mootori pealt maha - joonis 16.
■ Vajaduse korral laadida aku. Joonis 17 Aku laadimisoleku kontrollimiseks vajutada akul nupule (1). LED-id (2) näitavad aku ligikaudset laetustaset. LED-indikaatori vilkumisel panna aku kohe laadima.

i Juhis

Pange seadmed suletud ruumi- desse seisma ainult mahajahtunud mootori korral.

Muruhoolitsuse nõuanded

Mõned nõuandeid, selleks et teie muru kasvaks tervena ja ühtlaselt.

Niitmine

Muru koosneb erinevatest rohulii-kidest. Kui Te niidate sageli, kas-vavad rohkem rohttaimed, mis juur-duvad tugevasti ja moodustavad tugeva rohukamara. Kui te niidate harva, tekib rohkem kõrgemaid heintaimi ja muid kõrrelisi (nt ristik, kirikakar jne).

Muru normaalkõrguseks on umbes 4–5 cm. Niita tuleks ainult ^1/_3 kogukõrgusest; niisiis lõigata 7–8 cm kõrguse juures tavakõrgusele. Ärge lõigake muru võimalusel lühemaks kui 4 cm, vastasel juhul kahjustab see kuiva ilma korral murukamarat.

Niitke kõrgeks kasvanud muru (nt pärast puhkust) etapikaupa normaalkõrgusele.

Niitmisel peavad edasi-tagasi liikumisradade servad omavahel kergelt kattuma.

Multšimine (tarvikutega)

Muru lõigatakse niitmisel väikesteks tükkideks (umbes 1 cm) ja see jääb maha. Muru jaoks säilivad paljud toitained.

Optimaalse tulemuse saamiseks tuleb hoida muru alati lühikesena, vt ka lõiku „Niitmine”.

Järgige multšimisel järgmisi juhiseid:

– Ärge niitke märga muru.
- Mitte niita rohkem kui 2 cm kogupikkusest.
- Sõitke aeglaselt.
- Valida maksimaalsed mootori pöörded.
– Puhastage regulaarselt löikemehhanismi.

Transportimine

Lühikesed vahemaad käsitsi

Oht

Esemed võivad vastu lõikemehhanismi puutuda ja eemale paiskuda ning seeläbi kahjustusi põhjustada. Seadmega üle muu pinnase kui muru minemisel seisata eelnevalt mootor.

Sõidukiga

⚠️ Oht

Seisake iga kord enne transportimist mootor ja laske sel maha jah-tuda. Tõmmake küünlapiip maha. Ärge transportige seadet kallutatud asendis.

Kindlustage seade söidukil või söidukis transportimisel piisavalt ettekavatsematu äralibisemise vastu.

Transportige seadet ainult tühja kütusepaagiga. Paagikork peab olema tugevasti suletud.

Kokkupandava käepidemega seadmed:

Joonis 10

■ Seadme hoiustamiseks saab juhtkäepideme kokku voltida.

Puhastamine/hooldus

⚠️ Oht

Kaitseks vigastuste eest enne köiki töid seadmel

• seisake mootor,
• Tõmmata süütevõti (kui olemas) välja,
• oodake ära, kuní köik liikuvad osad on täielikult seisma jäänud ja mootor on maha jahtunud,
  – tömmake mootoril süüteküünla pistik maha, et vältida mootori kogemata käivitamist,
• võtt aku mootori pealt maha,
  – järgige täiendavaid ohutusju- hiseid mootori käsiraamatus.

Oht

Kaitseks lõikemehhanismiga tekitavate vigastuste eest laske kõik tööd, nagu lõiketerade vahetus või teritamine, teostada ainult töökojas (vajalikud eritööriistad).

Tähelepanu

Kallutage seadet alati nii, et süüteküünal jääb üles. Nii ei kah justa kütus või öli mootorit.

i Juhis

Regulaarne hooldus tagab pika kasutusea ja häireteta töötamise. Teie seadme ebapiisav hooldus võib tekitada ohutusalaseid puudusi.

Hooldamine

Tähelepanu

Järgige hoolduseeskirju mootori käsiraamatus. Laske seadet hoo-aja lõpus erialatöökojas kontrollida ja hooldada.

Kõik remonditööd lasta teostada töökojas.

Tähelepanu

Oht keskkonnale mootoriõli tõttu. Andke õlivahetusel kogunenud vana õli vana õli kogumispunktis või utiliseerimisettevõttes ära.

Keskkonna ohustamine patareidega/akudega.

Kasutatud patareid/akud ei kuulu majapidamisprügi hulka. Viige kasutatud patareid/akud tagasi müügipunkti või jäätmekäitu-settevõttesse.

Eemaldage patareid/akud enne, kui annate seadme vanarauaks.

i Juhis

Järgige kontrollimis- ja hooldusintervalle mootori käsiraamatus.

Sõltuvalt mudelist on seade varustatud elektroonilise hooldusnäidikuga (pilt 13). Kirjalikele hooldusjuhistele lisaks jälgige ka näidikule kuvatavaid hooldusnäite. Kasutamist ja täiendavat informatsiooni vt eraldi kasutusjuhendist hooldusnäidiku juures.

Alati enne kasutamist

■ Kontrollige ölitaset, vajaduse korral valage öli juurde.
■ Kontrollige poltliidete tugevat kinnitust, vajaduse korral pingutage üle.
■ Kontrollige ohutusseadiseid.

■ Puhastada mootori peal olevat aku pesa lapi ja harjaga.

Kontrollida siduri rakendumist: (Ainult iseliikuvad seadmed)

• Töötava mootori ja väljalülitatud rattaajami korral ei tohi seade edasi liikuda.
  – Kui mootor töötab ja vedu on sisse lülitatud, peab seade liikuma edaspidi.

Joonis 15

■ Olenevalt teostusest saab rattaajami rakendustrossi kinnitusavast A kinnitusavasse B ümber pistmisega järele seada.

i Juhis

Vajalik ainult siis, kui kulumisest tingitult langeb kiirus täiesti ette vajutatud rattaajami looga korral üha enam.

Esimese 2–5 töötundi järel

■ Vahetage öli, vt kaasasolevat mootori käsiraamatut.

Pärast iga niitmist või vajaduse korral

■ Laadida aku.

Kord hooaja jooksul

■ Vahetage öli, vt kaasasolevat mootori käsiraamatut.
■ Määrida liigendi punkte ja väändevedru väljaviskesuunaja juures.
■ Laske hooaja löppedes seade spetsiaalses töökojas üle kontrollida ja hooldada.
■ Lasta akut ja laadijat regulaarselt (vähemalt 1x aastas) töökojas kontrollida.

Puhastamine

Tähelepanu

Puhastage seadet pärast igakordset käitamist. Puhastamata seade põhjustab materjali- ja talitluskah-justusi.

Ärge kasutage puhastamiseks körgsurvepesurit.

Rohukoguri puhastamine

(Ainult rohukoguriga seadmetel) Kõige lihtsam on puhastada pärast niitmist.
■ Vötta rohukogur maha ja tühjendada.

■ Rohukogurit võib puhastada tugeva (aiavooliku) veejoaga.
■ Enne uuesti kasutamist lasta rohukoguril korralikult kuivada.

Muruniiduki puhastamine

⚠️ Oht

Tööde teostamisel lõikemehhanismi juures võite end vigastada. Kandke enda kaitseks töökindaid.

Tähelepanu

Kallutage seadet alati nii, et süüteküünal jääb üles. Nii ei kah justa kütus või öli mootorit.

Ärge pihustage seadmele vett, sest muidu võivad elektrilised osad kahjustada saada.

Kaitsta akut ja laadijat niiskuse eest.

Puhastage seade võimaluse korral vahetult pärast niitmist.

Aku pesa puhastamine mootori peal

■ Puhastada mootori peal olevat aku pesa lapi ja harjaga.

Ilma pesusüsteemita seadmed:

■ Lõikepiirkond puhastage harja, käsiharja või lapiga.
■ Tõstke seade ratastele ning eemaldage kõik näha olevad murutükikesed ja mustus.

Pesusüsteemiga seadmed: Joonis 14

Muruniidukid, millel on katte pesusüsteem, on varustatud veeühendusega. Nii saab eemaldada katte alt rohupuru ja hoida ära oksüdeeruvate kemikaalide ladestumist.

Pärast niitmist:

■ Asetada seade tasasele pinnale, kus ei ole kive, kivipuru vms.

i Juhis

Väljaviskekanal ei tohi olla suu-natud maja, garaapi vms peale.

■ Kinnitada standardne voolikuühendus (valikuliselt tarnekomplektis) veevooliku otsa ja ühendada katte peal oleva veeühendusega.
■ Keerake vesi lahti.
■ Käivitada mootor ja lasta mootoril mõni minut käia.

■ Peatada mootor ja ühendada veevoolik seadme küljest lahti. Pärast puhastamise lõpetamist:

■ Käivitada mootor möneks minutiks, et lasta kattel alt kuivada.

■ Seisake mootor.

Hoiustamine

Oht

Ärge ladustage paagis oleva kütusega (bensiin) seadet kunagi ruumides, kus kütuseaurud võivad lahtise tule või sädemetega kokku puutuda.

⚠️ Tähelepanu

Materjalikahjustused seadmel.

– Ladustage seadet (mahajah-tunud mootoriga) ainult puhastes ja kuivades ruumides.
- Kaitske seadet pikemaajalisel ladustamisel, nt talvel, rooste eest.
– Hoida akut ja laadijat jahedas ja kuivas kohas.
– Kaitsta akut ja laadijat niiskuse, vihma, lume ja külma eest.

Pärast hooaja löppu või kui seadet ei kasutata kauem kui üks kuu:

■ Laske kütus sobivasse anumasse välja ja hoiustage mootor mootori käsiraamatus kirjeldatud viisil.

Tähelepanu

Laske kütust välja ainult väljas.

■ puhastada seade ja rohukogur.
■ Pühkige köik metallosad kaitseks rooste eest ölitatud lapiga (vaiguvaba öli) üle või pihustage pihustusõliga sisse.
■ Aku laadimine.

Garantii

Igas riigis kehtivad meie äriühingu või importööri poolt väljastatud garantiinõuded. Me kõrvaldame tõrked Teie seadmel garantii raames tasuta, kui selle põhjuseks peaks olema materjali- või toot-misviga. Palun põörduge garantii-juhtumi korral müüja või lähima esinduse poole.

Informatsioon mootori kohta

Mootori tootja vastutab köigi mootoriga seonduvate probleemide eest nagu võimsus, võimsuse mõõtmine, tehnilised andmed, pretensiooniõigus ja teenindus. Lähemat informatsiooni leiate eraldi kaasasolevast, mootori tootja omaniku/operaatori käsiraamatust.

Tegevusjuhis rikete leidmiseks

Tihti on seadmetel esineda võivatel riketel võrdlemisi lihtne põhjus, mida saab kasutaja edukalt kõrvaldada ka iseseisvalt. Kahtluse korral aitab teid meelsasti teie müügiesindaja.

Probleem Võimalik(ud) põhjus(ed) Lahendus

Mootor ei käivitu.	Gaasihoova asend on vale.	Lülitada gaasihoob asendisse N või CHOKE (külma mootori korral).
		Lülitada gaasihoob asendisse /max. või START (sooja mootori korral).
	Niiduk seisab kõrges rohus. Pange niiduk madalama rohuga pinnale.
	Paagis pole kütust. Täitke paak puhta, uue kütusega.
	Küünlapiip pole paigaldatud. Pistke süüteküünla pistik peale.
	Kütus vana või saastunud. Asendage kütus värskega.
	Öhufilter mustunud.	Puhastage õhufilter.
	Aku pole õigesti sees.	Panna aku mootori peal olevasse aku pessa õigesti sisse ja kinnitada.
	Aku on tühi.	Laadida aku kaasasoleva laadimisseadmega.
	Juhe on kahjustunud.	Kontrollida, kas elektrijuhe on korras.
	Aku on defektne.	Lasta aku töökojas üle kontrollida.
Ebaharilik müra (logisemine, kolisemine, lõgisemine).	Poldid, mutrid või muud kinnitusdetailid lõdvad.	Kinnitage detailid. Kui mürad jäävad: Pöörduge erialatöökotta.
Probleem	Võimalik(ud) põhjus(ed)	Lahendus
Raputused, vibratsioonid.	Niidutera on lahti.	Lasta tera kinnituskruvi spetsiaalses töökojas pingutada.
	Tera on kahjustunud. Lasta tera spetsiaalses töökojas välja vahetada.
	Tera ei ole korralikult tasakaalustatud.	Lasta tera töökojas vahetada või tasakaalustada.
	Mootori kinnitus lõtv. Laske mootor erialatöökojas kinnitada.
Lõige pole puhas või põörded langevad.	Muru liiga kõrge. Valida suurem lõikekõrgus, vajadusel niita kaks korda.
Rohi jääb maha või rohukogur ei saa täis.	Rohi liiga niiske. Laske rohul ära kuivada.
	Väljavise on ummistunud. Seisata mootor, kõrvaldada ummistus.
	Noad nürid. Lasta nuga spetsiaalses töökojas välja vahetada või teritada.
	Mootori võimsus ei ole piisav. Niita sagedamini, valida suurem lõikekõrgus.
	Rohukogur on täis. Seisata mootor, tühjendada rohukogur.
	Rohukogur on määrdunud. Seisata mootor, puhastada rohukoguri õhuavad.
Rataste vedu ei toimi. Kiilrihm on rebenenud või ülekanne defektne.		Lasta kahjustunud osad spetsiaalses töökojas välja vahetada.
		Tross/kõritross on purunenud.

Turinys
