Tehniskās īpašības	Wolf Garten A 460 A SP HW IS zāles pļāvējs, benzīna dzinējs, griešanas platums 46 cm, 4 funkciju griešanas sistēma (zāle, mulčēšana, savākšana, sasmalcināšana)
Dzinēja veids	4 taktu benzīna dzinējs, jauda 2,2 kW
Savākšanas kastes tilpums	60 litri
Griešanas augstums	Regulējams no 25 līdz 75 mm
Svars	Aptuveni 30 kg
Lietošana	Ideāli piemērots vidēja lieluma dārziem, viegli manevrējams pateicoties platām riepām
Uzturēšana	Regulāri pārbaudiet dzinēja eļļu, tīriet savākšanas kasti pēc katras lietošanas, asiniet asmeņus pēc vajadzības
Drošība	Aprīkots ar drošības sistēmu dzinēja tūlītējai apstādināšanai nepieciešamības gadījumā
Vispārīga informācija	2 gadu garantija, pieejamas rezerves daļas, iekļauta lietošanas instrukcija

Bieži uzdotie jautājumi - A 460 A SP HW IS Wolf Garten

Kā iedarbināt Wolf Garten A 460 A SP HW IS zāles pļāvēju?

Lai iedarbinātu pļāvēju, pārliecinieties, ka degvielas tvertne ir pilna un eļļas līmenis ir atbilstošs. Lēnām pavelciet starta trosi, līdz jūtat pretestību, pēc tam pavelciet stingri. Pārliecinieties, ka drošības sviras stāvoklis ir "ON".

Ko darīt, ja pļāvējs neiedarbojas?

Pārbaudiet, vai degvielas tvertne ir pilna un degviela ir svaiga. Pārliecinieties arī, ka aizdedzes vads ir pareizi pieslēgts. Ja tas nepalīdz, pārbaudiet aizdedzes sveci, vai tā nav jāattīra vai jāaizstāj.

Kā regulēt griešanas augstumu?

Griešanas augstumu var regulēt, izmantojot sviru uz riteņiem. Nolaidiet vai paceliet sviru, lai izvēlētos vēlamo augstumu, kas var būt no 25 mm līdz 75 mm atkarībā no jūsu vēlmēm.

Kā tīrīt pļāvēja asmeni?

Pirms asmens tīrīšanas pārliecinieties, ka pļāvējs ir izslēgts un atvienots. Izmantojiet metāla suku vai skrāpi, lai noņemtu zāli un netīrumus. Nekad neturiet asmeni ar kailām rokām.

Ko darīt, ja pļāvējs rada troksni vai pārmērīgi vibrē?

Pārbaudiet, vai asmenī vai zem pļāvēja nav iesprūduši svešķermeņi. Pārliecinieties arī, ka asmens ir pareizi nostiprināts. Ja problēma saglabājas, iespējams, būs jālūdz profesionāla pārbaude.

Kāda ir degvielas tvertnes tilpums?

Wolf Garten A 460 A SP HW IS pļāvēja degvielas tvertnes tilpums ir 1,2 litri.

Kā ziemā uzglabāt pļāvēju?

Ziemas uzglabāšanai iztukšojiet degvielas tvertni un rūpīgi iztīriet pļāvēju. Glabājiet to sausā un aizsargātā vietā no laikapstākļiem. Ieteicams arī izņemt aizdedzes sveci un uzklāt nedaudz eļļas cilindrā, lai novērstu rūsu.

Kā nomainīt pļāvēja eļļu?

Lai nomainītu eļļu, atrodiet iztukšošanas vāciņu zem pļāvēja. Izlejiet izmantoto eļļu piemērotā traukā, pēc tam piepildiet ar jaunu eļļu līdz ieteiktajam līmenim. Pārliecinieties, ka izmantojat eļļu, kas norādīta lietošanas instrukcijā.

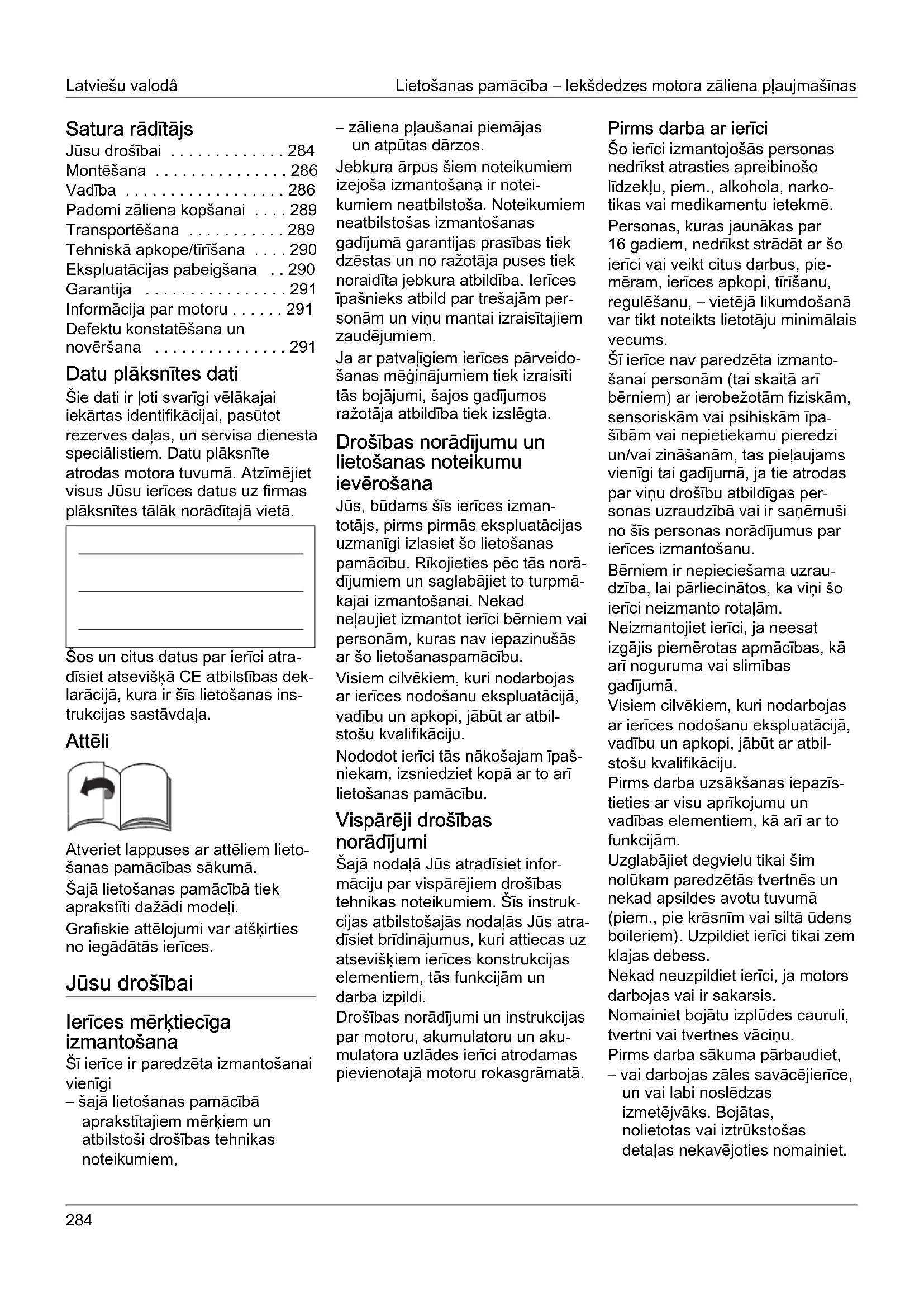

LIETOŠANAS INSTRUKCIJA A 460 A SP HW IS Wolf Garten

(Lietošanas pamācības oriğināls)

Contents

For your safety 8

Transportēšana ..... 289

Tehniskā apkope/tīrīšana .... 290

Ekspluatācijas pabeigšana .. 290

Garantija 291

Informācija par motoru ..... 291

Defektu konstatēšana un novēršana 291

Datu plāksnītes dati

Šie dati ir ʃoti svarīgi vēlākajai iekārtas identifikācijai, pasūtot rezerves daļas, un servisa dienesta speciālistiem. Datu plāksnīte atrodas motora tuvumā. Atzīmējiet visus Jūsu ierīces datus uz firmas plāksnītes tālāk norādītajā vietā.

Sos un citus datus par ierīci atradīsiet atseviškā CE atbilstības deklarācijā, kura ir šīs lietošanas instrukcijas sastāvdaļa.

Attēli

Atveriet lappuses ar attēliem lietošanas pamācības sākumā.

Šajā lietošanas pamācībā tiek aprakstīti dažādi modeli.

Grafiskie attēlojumi var atškirties no iegādātās ierīces.

Jūsu drošībai

lerīces mērktiecīga izmantošana

Šī ierīce ir paredzēta izmantošanai vienīgi

– šajā lietošanas pamācībā aprakstītajiem mērķiem un atbilstoši drošības tehnikas noteikumiem,

– zāliena plaušanai piemājas un atpūtas dārzos.

Jebkura ārpus šiem noteikumiem izejoša izmantošana ir noteikumiem neatbilstoša. Noteikumiem neatbilstošas izmantošanas gadījumā garantijas prasības tiek dzēstas un no ražotāja puses tiek noraidīta jebkura atbildība. Ierīces īpašnieks atbild par trešajām personām un viņu mantai izraisītajiem zaudējumiem.

Ja ar patvaligiem ierīces pārveidošanas mēginājumiem tiek izraisīti tās bojājumi, šajos gadījumos ražotāja atbildība tiek izslēgta.

Drošības norādījumu un lietošanas noteikumu ievērošana

Jūs, būdams šīs ierīces izman- totājs, pirms pirmās ekspluatācijas uzmanīgi izlasiet šo lietošanas pamācību. Rīkojieties pēc tās norā- dījumiem un saglabājiet to turpmā- kajai izmantošanai. Nekad neļaujiet izmantot ierīci bērniem vai personām, kuras nav iepazinušās ar šo lietošanaspamācību.

Visiem cilvēkiem, kuri nodarbojas ar ierīces nodošanu ekspluatācijā, vadību un apkopi, jābūt ar atbil-stošu kvalifikāciju.

Nododot ierīci tās nākošajam īpašniekam, izsniedziet kopā ar to ari lietošanas pamācību.

Vispārēji drošības norādījumi

Šajā nodaļā Jūs atradīsiet informāciju par vispārējiem drošības tehnikas noteikumiem. Šīs instrukcijas atbilstošajās nodaļās Jūs atradīsiet brīdinājumus, kuri attiecas uz atseviškiem ierīces konstrukcijas elementiem, tās funkcijām un darba izpildi.

Drošības norādījumi un instrukcijas par motoru, akumulatoru un akumulatora uzlādes ierīci atrodamas pievienotajā motoru rokasgrāmatā.

Pirms darba ar ierīci

Šo ierīci izmantojošās personas nedrīkst atrasties apreibinošo līdzekļu, piem., alkohola, narkotikas vai medikamentu ietekmē.

Personas, kuras jaunākas par 16 gadiem, nedrīkst strādāt ar šo ierīci vai veikt citus darbus, pie-mēram, ierīces apkopi, tīrīšanu, regulēšanu, – vietējā likumdošanā var tikt noteikts lietotāju minimālais vecums.

Šī ierīce nav paredzēta izmantošanai personām (tai skaitā arī bērniem) ar ierobežotām fiziskām, sensoriskām vai psihiskām īpašībām vai nepietiekamu pieredzi un/vai zināšanām, tas pieļaujams vienīgi tai gadījumā, ja tie atrodas par viņu drošību atbildīgas personas uzraudzībā vai ir saņēmuši no šīs personas norādījumus par ierīces izmantošanu.

Bērniem ir nepieciešama uzraudzība, lai pārliecinātos, ka viņi šo ierīci neizmanto rotaļām.

Neizmantojiet ierīci, ja neesat izgājis piemērotas apmācības, kā arī noguruma vai slimības gadījumā.

Visiem cilvēkiem, kuri nodarbojas ar ierīces nodošanu ekspluatācijā, vadību un apkopi, jābūt ar atbil-stošu kvalifikāciju.

Pirms darba uzsākšanas iepazīstieties ar visu aprīkojumu un vadības elementiem, kā arī ar to funkciṣjām.

Uzglabājiet degvielu tikai šim nolūkam paredzētās tvertnēs un nekad apsildes avotu tuvumā (piem., pie krāsnīm vai siltā ūdens boileriem). Uzpildiet ierīci tikai zem klajas debess.

Nekad neuzpildiet ieriči, ja motors darbojas vai ir sakarsis.

Nomainiet bojātu izplūdes cauruli, tvertni vai tvertnes vāciņu.

Pirms darba sākuma pārbaudiet,

– vai darbojas zāles savācējierīce, un vai labi noslēdzas izmetējvāks. Bojātas, nolietotas vai iztrūkstošas detaļas nekavējoties nomainiet.

– vai nav nolietoti vai bojāti griezējinstrumenti, stiprinātājskrūves un viss griezējbloks. Nolietotas vai bojātas detaļas jānomaina specializētajā darbnīcā tikai komplekta veidā, jo tikai tā ir iespējama nelīdzsvarotības izslēgšana.

Piegādātais uzlādes aparāts ir paredzēts tikai ierīces akumulatoru uzlādei. Akumulatoru drīkst uzlādēt tikai ar šo uzlādes aparātu. Rezerves daļām un piederumiem jāatbilst ražotāja noteiktajām prasībām.

Tādēl izmantojiet tikai originālās rezerves daļas/piederumu daļas vai ražotāja atļautās rezerves daļas/piederumu daļas. Veicot nomaiņu, vienmēr ievērojiet komplektā esošās montāžas norādes.

Izmantojot rezerves daļas vai pie- derumus, kurus ražotājs nav atļāvis lietot, var rasties ievērojams dro- šības risks.

Remontdarbus lūdziet veikt tikai speciālistam vai kādā no specializētajām darbnīcām.

Vienmēr uzticiet izpildīt visus apkopes darbus noteiktajā terminā, lai uzturētu ierīci drošā darba stāvoklī.

Darba laikā ar ierīci

Strādājot ar ierīci vai veicot tās apkopi, nēsājiet atbilstošu darba tērpu, kā piemēram:

– Drošības apavus,

- garas bikses,

Individuālā aizsargaprīkojuma lietošana samazina traumu risku.

Izvairieties valkāt brīvu apgērbu vai apgērbu, no kura atkarājas auklas vai jostas.

Darbs bez dzirdes aizsargiem var radit dzirdes zudumu.

Arī lietojot dzirdes aizsargus, biežāk atpūtieties un saudzējiet dzirdi.

Visam drošības aprīkojumam vienmēr jābūt pilnīgi sakomplektētam un piemontētam pie ierīces nevainojamā stāvoklī.

Nekādā gadījumā neveiciet drošības aprīkojuma konstrukcijas izmaiņas.

Darbiniet ierīci tikai ražotāja noteiktajā un piegādātajā tehniskajā stāvoklī.

Nekad neizmainiet rūpnīcā iepriekš noregulētos motora iestatījumus.

Izvairieties no atklātas uguns, dzirksteļošanas un nesmēķējiet.

Norādījumi par vibrāciju: Svārstību ietekme var radīt nervu bojājumus un asins cirkulācijas traucējumus plaukstās un rokās.

– Darba laikā aukstā vidē valkājiet siltu apgērbu un nodrošiniet, lai jūsu rokas vienmēr būtu siltas un sausas.

- Atpūtieties.

– Konstatējot, ka jūsu pirkstu vai plaukstu āda klūst nejutīga, knud, sāp vai arī klūst balta, apturiet darbus ar iekārtu un nepieciešamības gadījumā sazinieties ar ārstu.

Pirms jebkuru ierīces apkopes darbu veikšanas

Lai izvairītos no traumām, pirms jebkura darba uzsākšanas ar šo ierīci (piem., apkopes un iestatīšanas) un transportēšanas (piem., celšanas un pārnešanas):

- izslēdziet motoru,

- izvelciet (ja ir) aizdedzes atslēgu,

– nogaidiet, līdz kustīgo detaļu darbība apstājas un motors atdziest,

– atvienojiet motora aizdedzes sveces spraudni, lai novērstu motora ieslēgšanos aiz neuzmanības,

– atvienojiet no motora starta akumulatoru,

- ievērojiet drošības tehnikas papildnorādījumus motora lietošanas pamācībā.

Pēc darba ar ierīci

Nekad neatstājiet ierīci, neizslēdzot motoru un – ja ir – izvelciet aiz-dedzes atslēgu.

Drošības ierīces

1. attēls

⚠️ Bīstami

Nekad neizmantojiet ierīci ar bojātām vai nepiemontētām drošības pierīcēm.

Drošības rokturis (1)

Drošības rokturis kalpo Jūsu drošībai, lai Jūs avārijas gadījumā varētu nekavējoties apstādināt motoru un griezējmehānismu.

Nekādā gadījumā nemēginiet pār- veidot tā funkcijas.

Izmetējvāks (2) vai atsitienu aizsargs (3)

Izmetējvāks/atsitienu aizsargs sargā Jūs no griezējmehānisma vai atmestu cietu priekšmetu traumām. lerīci drīkst darbināt tikai ar iebūvētu izmetējvāku vai atsitienu aizsargu.

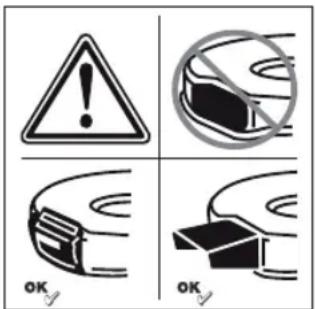

Uz ierīces attēlotie simboli

Uz ierīces atradīsiet dažādus simbolus uzlīmju veidā. Tālāk tiek paskaidrota šo simbolu nozīme:

levērībai! Pirms ekspluatācijas izlasiet lie-tošanas pamācību!

Bīstamības zonā nedrīkst atrasties trešās personas!

Pirms visu apkopes darbu uzsākšanas un pirms ierīces atstāšanas izslēdzot motoru un izvelciet aizdedzes atslēgu. Papildnorādījumus sk. nodaļā „Jūsu drošībai“.

Pirms griezējinstrumentu apkopes atvienojiet aizdedzes sveces spraudni! Pirkstiem un kājām nedrīkst atrasties griezējinstrumentu tuvumā! Pirms ierīces noregulēšanas, tīrīšanas vai pārbaudes ierīci izslēdziet un atvienojiet aizdedzes sveces spraudni.

Traumu bīstamība – strādājiet tikai ar montētu izmetējvāku.

Vienmēr saglabājiet šos simbolus uz ierīces salasāmā stāvoklī.

Simboli instrukcijā

Šajā instrukcijā ir izmantoti simboli, kuri parāda bīstamību vai apzīmē svarīgus norādījumus. Tālāk tiek paskaidrota šo simbolu nozīme:

⚠ Bīstami

Jums tiek norādīts uz bīstamību, kura saistīta ar aprakstīto darbību un personu drošības apdraudēšanu.

levērībai

Jums tiek norādīts uz bīstamību, kura saistīta ar aprakstīto darbību un kuras rezultātā var rasties ierīces bojājumi.

i Norādījums

Ar šo simbolu tiek apzimēta svarīga informācija un norādījumi par ierīces pareizu lietošanu.

Montēšana

lerīces montāža pielikumā ir parādīta attēlos uz atseviškas lapas.

i Norādījums par utilizāciju Utilizējiet iepakojuma atlikumus, vecas iekārtas utt. atbilstoši vietējiem noteikumiem.

Vadība

levērojiet ari motora rokasgrāmatas norādījumus!

⚠️ Bīstami

Nelaimes gadijums

– Personas, un īpaši bērni vai dzīvnieki, plaušanas laikā nekad nedrīkst atrasties ierīces tuvumā. Viņi var gūt traumas no atsviestiem akmeņiem vai līdzīgiem priekšmetiem.

Paklupšana

– lekārtu vadiet tikai gājēju iešanas ātrumā.

– Esiet ari ipaši piesardzīgi, plaujot atpakalgaitā, vai velkot ierīci savā virzienā vai atpakal.

– Płaujot stāvās nogāzēs, ierīce var apgāzties un Jūs varat gūt traumas. Vadiet ierīci tikai škērsām pret nogāzi, bet nekad uz augšu un uz leju. Nepłaujiet nogāzēs, kuru slīpums lielāks par 20 %.

– Esiet īpaši uzmanīgi, mainot kustības virzienu un vienmēr saglabājiet drošu stāju.

- Traumu bīstamība pastāv, plaujot robežiecirkņos. Celmalās, dzīvžogu tuvumā vai stāvās nogāzēs plaušana ir ľoti bīstama. Tādēl vienmēr ievērojiet drošības distanci.

– Płaujot mitru zāli, augsnes sakerei samazinoties, var tikt izraisīta ierīces slīdēšana, un Jūs varat nokrist. Płaujiet tikai tad, ja zāle ir nožuvusi.

– Strādājiet tikai dienas gaismā vai pie loti laba mākslīgā apgais-mojuma.

Traumu bīstamība

– Vienmēr jāievēro noteikto vadroktura drošības attālumu attiecībā uz darbībā esošo instrumentu.
– lerici apkalpojošas personas darba zona ierīces darbības laikā atrodas aiz vadroktura.
– Nekad nelieciet rokas vai kājas pie rotējošām detaļām, vai uz tām.
– Neizmantojiet ierīci sliktos laika apstāklos, kā piem., lietus vai negaisa laikā.
– Lietojiet ierīci tikai sausos laika apstāklos.
– Sargājiet ierīci no lietus vai mitruma. Mitrā zālē var tikt izraisīta ierīces slīdēšana.
– Izslēdziet motoru un nogaidiet, līdz visu griezējinstrumentu darbība apstājas:

- pirms ierīces apgāšanas,

- transportēšanai pāri virsmām, kuras nav pārklātas ar zāli.

– Izslēdziet motoru, lai novērstu tā palaišanu neuzmanības dēl: Izvelciet aizdedzes atslēgu (ja tāda ir), no motora atvienojiet starta akumulatoru, ľaujiet motoram atdzist un izvelciet aizdedzes sveces spraudni,

– pirms izmetēja aizsērējumu un noblokējumu novēršanas,
– pirms zāliena plaujmašīnas pārbaudes, tīrīšanas, noregulēšanas vai apkopes darbu realizēšanas,
– ja ierīcē ir iekļuvis akmens. Pārbaudiet zāliena plaujmašīnas bojājumus, un to konstatēšanas gadījumā griezieties pēc palīdzības specializētajā darbnīcā,
- ja ierīce sāk neparasti spēcīgi vibrēt. Tad nekavējoties pārbaudiet to.
– Nekad neceliet un nenesiet ierīci ar ieslēgtu motoru.
– Pārbaudiet ar ierīci apstrādājamo teritoriju un atbrīvojiet to no visiem priekšmetiem, kurus var aizkert vai atsviest.

– Ja griezējmehānisms saskaras ar kādu sveškermani (piem., akmeni), vai ja ierīce sāk neparasti vibrēt: Nekavējoties izslēdziet motoru. Pirms ierīces tālākas darbināšanas pārbaudiet tās bojājumus specializētā darbnīcā.

– Strādājot ar sirpju plaujmašīnu, nekad nestāviet zāles izmetējcaurumu priekšā.

lerīcēs ar zāles savācēju:

– Nonemot zāles savācēju, Jūs un citas personas var gūt traumas no atsviestās nopļautās zāles vai svešķermeņiem. Tādēl nekad neiztukšojiet zāles savācēju, ja motors darbojas. Izslēdziet ierīci.

Noslāpšanas bīstamība ar tvana gāzi

Laujiet iekšdedzes motoram darboties tikai zem klajas debess.

Sprādziena un ugunsbīstamība

– Benzīna tvaiki ir sprādzien-bīstami un benzīns pieder pie viegli uzliesmojošiem škid-rumiem.

– Uzpildiet degvielu pirms motora palaišanas. Degvielas tvertnei motora darbības vai vēl neat-dzisuša motora laikā jābūt noslēgtai.

– Uzpildiet degvielu tikai tad, ja motors ir izslēgts un atdzisis. Izvairieties no atklātas uguns, dzirksteļošanas un nesmēkējiet. Uzpildiet ierīci tikai zem klajas debess.

– Ja degviela ir pārlijusi, motora palaide ir aizliegta. Aizstumiet ierīci no vietas, kur tika izlieta degviela un nogaidiet, līdz degvielas tvaiki iztvaiko.

– Lai izvairitos no ugunsbīsta - mības, sekojiet, lai sekojošas detalas:

-Dzinējs

- /z p /ū d e

- Baterijas/akumulatori

- Degvielas tvertne nesaskartos ar zāli vai iztekošo ellu.

Paklupšana

– lekārtu vadiet tikai gājēju iešanas ātrumā.

⚠️ levērībai lerīces bojāju

- Akmeni, izmētāti zari un līdzīgi priekšmeti var sabojāt ierīci un izraisīt tās darbības traucē-jumus. Pirms katras ierīces izmantošanas darba iecirknis jāattīra no cietiem priekšmetiem.

– Strādājiet tikai ar tādu ierīci, kuras tehniskais stāvoklis ir nevainojams. Pirms katras ekspluatācijas veiciet vizuālu pārbaudi. īpašu vērību piegrieziet drošības ierīču, vadības elementu nevainojamai darbībai un skrūvsavienojumu stingrai sēžai un bojājumiem. Pirms ekspluatācijas nomainiet bojātās detaļas.

– Nekad nelietojiet akumulatoru, kurš ir deformējies, nokritis vai bojāts.

- Sargājiet akumulatoru un uzlādes ierīci no lietus vai mitruma.

Darbināšanas laiks

Attiecībā uz darbināšanas laiku ievērojiet nacionālos/vietējos noteikumus (ja nepieciešams, grie-zieties iestādē, kura nodarbojas ar šo jautājumu risināšanu).

i Pozicijas dati

Attiecībā uz ierīces virzienu norādēm (piem., pa kreisi, pa labi) izejas punkts vienmēr ir vadrok-turis, raugoties ierīces darba vir-zienā.

Pirms pirmās ekspluatācijas Motorellas uzpildīšana

! levērībai

Transportēšanas iemeslu dēl ierīce tiek piegādāta bez motorellas.

Tādēl pirms ierīces pirmās ekspluatācijas uzpildiet to ar motorellu, sk. motora lietošanas pamācību.

Akumulatora uzlāde

(ierīcēs ar elektropalaidi) Izlasiet un ievērojet visus motoru rokasgrāmatā sniegtos norādījumus par akumulatoru un uzlādes ierīci.

Apdedzināšanās bīstamība ar kīmiskajām vielām/saindēšanās bīstamība

Īpašos gadījumos jārēkinās ar škīd rumu vai gāzu izplūšanu.

⚠️ Elektrotraumu bīstamība

Pirms katras izmantošanas pārbaudiet uzlādes aparāta ārējos bojājumus. Nekad nelietojiet uzlādes ierīci, ja tā ir bojāta vai nokritusi.

! levērībai

– Pārliecinieties, vai tīkla darbība atbilst datiem, kuri norādīti uz uzlādes aparāta firmas plāksnītes 220–230 V un 50 Hz.
- Akumulatoru un uzlādes ierīci sargājiet no mitruma, lietus, sniega, kā arī sala.
– Uzlādējiet akumulatoru tikai labi vēdīnātās un sausās telpās.
– Pēc akumulatora izņemšanas uzlādes ierīci atvienojiet no tīkla.
– Nespraudiet nekādus priekš - metus akumulatora kontaktos.
– Pirms darbu veikšanas pie uzlādes ierīces tā jāatvieno no tīkla.
- Neatveriet akumulatoru un uzlādes ierīci. Jebkādus darbus pie akumulatora un uzlādes ierīces uzticiet veikt specializētai darbnīcai.

2. attēls

■ Pirms ierīces pirmās lietošanas lādējiet akumulatoru aptuveni 1 stundu. Izmantojiet tikai piegādes komplekta sastāvā esošo uzlādes aparātu.

i Norādījums

Plašāku informāciju par lādēšanu un akumulatora stāvokļa indikāciju skatiet motoru rokasgrāmatā.

i Norādījums par lādētāja utilizāciju

Uzlādes aparāta likvidēšanai jānotiek, balstoties uz elektroie-kārtu likvidēšanas noteikumiem. levērojiet vietējos noteikumus.

Nostādīšanas darbi pirms katras ekspluatācijas

⚠️ Traumu bīstamība

Pirms jebkuru ierīces apkopes darbu veikšanas

• Izslēdziet motoru,
  – Iznemiet (ja ir) aizdedzes atslēgu,
  – Nogaidiet, līdz visu kustīgo detaļu darbība pilnīgi apstājas; motoram jābūt atdzesētam;
  – Atvienojiet motora aizdedzes sveces spraudni, lai aiz pārskatīšanās novērstu motora palaidi;
• Atvienojiet no motora starta aku - mulatoru.

Zāles savācēja iekāršana (ierīcēs ar zāles savācēju)

1. attēls

■ Mazliet paceliet izmetējvāku un iekariet zāles savācēju.

Griezuma augstuma nostādīšana

! levērībai

Ja teritorija ir nelīdzena, tad izvēlieties tādu griezuma augstumu, lai griezējnazis nekad nevarētu saskarties ar zemi.

1. un 4. attêls

Nostādiet zāles griezuma aug- stumu pēc vēlēšanās.

Nostādīšanas iespējas (atkarībā no modela) apm. no 3 cm līdz maksimāli 9 cm.

i Norādījums

Nostādiet vienādu augstumu visiem riteniem ierīcēs ar neat-karīgu ritenā noregulēšanu.

A modelis – 3. attêls

■ Velciet uzliktni un iefiksējiet nepieciešamajā pozicijā.
B modelis – 4. attēls
■ Bīdiet uz priekšu vai atpakal centralizētās augstuma regulēšanas sviru un iefiksējiet nepieciešamajā pozicijā.

Uzpilde un ellas līmeṇa pārbaude

■ Uzpildiet neetilēto benzīnu (sk. Motora rokasgrāmata).
■ Piepildiet degvielas tvertni augstākais līdz 2 cm zem ielietnes apakšējās malas.
■ Stingri noslēdziet degvielas tvertni.
■ Pārbaudiet ellas līmeni, ja nepieciešams, uzpildiet (sk. Motora rokasgrāmatā).

Motora akumulatoru nodalijuma tirišana

■ Sveškermenus un netīrumus no motora akumulatoru nodalījuma iztīriet ar lupatiņu un suku.

Motora iedarbināšana

1. attēls

⚠ Bīstami

Lai izsargātos no traumām,

• neiedarbiniet motoru, stāvot izmetēja priekšā;
  – levērojiet, lai rokas un kājas neatrastos griezējmehānisma tuvumā;
  – nekad nelieciet rokas, kājas vai citas kermana daļas rotējošo detaļu tuvumā. Nekad neatrodieties izmetēja tuvumā.

Pirms motora palaišanas jāatvieno visi griezējinstrumenti un piedzi- nas.

Palaides laikā neapgāziet ierīci. Novietojiet ierīci uz līdzena laukuma, kura pārklāta pēc iespējas ar zemu vai retu zāli.

i Norādījumi par motoru

– levērojiet informāciju motora rokasgrāmatā.
– Dažos modelos nav akseleratora sviras un apgriezienu skaits tiek nostādīts automātiski. Motors vienmēr darbojas ar optimālu apgriezienu skaitu.

■ Motora bateriju nodalījumā ielieciet starta akumulatoru, līdz tas nofiksējas –5.A attēls.

■ Atgrieziet (ja ir) benzīna krānu.

■ Nostādiet (ja ir) akseleratora sviru uz /max– 5.B attēls.

■ Stāvot aiz ierīces, nospiediet drošības skavu un turiet – 5.C attēls.
■ Aktivizējiet vadroktura aizdedzes atslēgu, līdz motors iedarbojas (palaides mēginājums maks. 5 sekundes, pirms nākamā mēginājuma pagaidiet vismaz 1 minūti) – 5.C attēls.

Ja motors darbojas:

■ Bīdiet (ja ir) akseleratora sviru starp /max un /min, lai lautu motoram īsu brīdi sasilt.
■ Zāliena plaušanai nostādiet akseleratora sviru (ja tāda ir) uz pilnu jaudu.

i Norādījums

Papildinformāciju par motora vadību Jūs varat saņemt motora lietošanas pamācībā.

Motora apstādināšana

1. attêls

■ Nostādiet akseleratora sviru (ja tāda ir) / min. pozīcijā.
■ Atlaidiet drošības apskavu. Pēc neilga briža motors un griezējmehānisms apstājas.

Darbs ar ierīci

Riteņu piedziņas ieslēgšana/izslēgšana

(tikai ierīcēs ar riteņu piedziņu) 6. attēls

Riteņu piedziņas ieslēgšana ⚙️ 1

■ Spiediet riteņu piedziņas rokturi (2) kopā ar drošības rokturi (1) uz priekšu. Jo tālāk svira tiek spiesta uz priekšu, jo vairāk palielinās ierīces ātrums.

Riteņu piedziņas izslēgšana

■ Velciet riteņu piedziņas rokturi (2) kopā ar drošības rokturi (1) pilnībā atpakaļ.

i Norādījums

Konstruktīvu iemeslu dēl var gadīties, ka, ierīci velkot atpakal, atpakalējie riteni izrāda paaugstinātu pretestību. Runa nav par ierīces defektu, bet gan par tehniski nosacītu darbību.

Palīdzība (atkarībā no modela): Bīdiet ierīci bez pievilktas piedziņas apskavas nedaudz uz priekšu, noslēgumā bīdiet atpakaļ.

Noņemiet un iztukšojiet zāles savācēju.

(ierīcēs ar zāles savācēju) 11. attēls

Ja nopļautais materiāls paliek guļot uz zemes, vai ja iepildes līmeņa indikācija (papildaprīkojums, 12 attēls) norāda, ka grozs ir pilns:

■ Atlaidiet drošības apskavu un nogaidiet, līdz motors apstājas.
■ Paceliet izmetējvāku un noņemiet zāles savācēju.
■ Iztukšojiet saturu.

Darbs bez zāles savācēja

Nonemot zāles savācēju, izmetējvāks tiek nolaists uz leju. Strādājot bez zāles savācēja, nogrieztā zāle tiek nomesta uzreiz lejā.

Pārkārtošanās uz mulčēšanu (ierīcēs ar mulčēšanas papildapri-kojumu)

lerīces ar aizmugures izmetēju: 8A attēls

■ Nedaudz paceliet izmetējvāku.
■ Nonemot zāles savācēju.
■ levietojiet mulčēšanas palīgierīci (atkarībā no modela).
■ Nolaidiet izmetējvāku.

i Norādījums

Modeliem ar integrētu mulčēšanas funkciju mulčēšanas palīgierīce nav nepieciešama – šo funkciju izpilda speciālas formas pakaļējā lūka (8B attēls).

Ierīces pārveidošana uz sānizmetēju

(atkarībā no ierīces konstrukcijas)

■ Ja ir: Noņemiet zāles savācēju un nolaidiet aizmugures izmetējvārstu.
■ Paceliet atsitienu aizsargu/mulčēšanas noslēgu un montējiet sānizmetēju (9. attēls).

Pēc darba beigām

■ Izvelciet (ja ir) aizdedzes atslēgu.
■ Nogaidiet, līdz kustīgo detaļu darbība apstājas un motors atdziest,
■ Aizgrieziet benzīna krānu (ja tāds ir, sk. motora lietošanas pamācību).
■ Atvienojiet motora aizdedzes sveces spraudni.
■ Iztukšojiet zāles savācējierīci.
■ Atvienojiet no motora starta akumulatoru – 16. attēls.
■ Ja nepieciešams, veiciet akumulatora pēcuzlādi. 17. attēls

Lai pārbaudītu akumulatora uzlādes stāvokli, nospiediet akumulatora pogu (1). Gaismas diodes (2) parāda aptuvenu uzlādes stāvokli.

Ja kāda gaismas diode mirgo, nekavējoties uzlādējiet akumulatoru.

i Norādījums

Novietojiet ierīces noslēgtās telpās tikai ar atdzesētu motoru.

Padomi zāliena kopšanai

Daži padomi, lai Jūsu zāliens būtu veselīgs un vienmērīgs.

Plaušana

Zāliens sastāv no dažādiem zāles veidiem. Bieži plaujot, labāk sākt augt zāle, kura veido spēcīgas saknes un stingru velēnu.

Retāk plaujot, labāk sāk augt gara un cita savvaļas zāle (piem., āboliņš, pīpenes).

Normāls zāliena augstums sastāda apm. 4–5 cm. Pļaut vajadzētu tikai ^1/_3 no kopējā augstuma; tātad, ja augstums sastāda 7–8 cm, nepieciešama normāla augstuma pļaušana.

Nepļaujiet zālienu zemāk par 4 cm, jo sausā laikā tas var pasliktināt velēnu kvalitāti.

Garu zāli (piem., atgriežoties pēc atvalinājuma) plaujiet pa etapiem, līdz normāla garuma sasniegšanai.

Plaujot joslas, vienmēr laujiet nedaudz nosegties.

Mulčēšana (ar aprīkojumu)

Plaujot zāle tiek sasmalcināta mazos gabalos (apm. 1 cm) un paliek guļot. Zāliens saglabā daudz barības vielu.

Optimālu rezultātu sasniegšanai nepieciešams, lai zāliens vienmēr būtu īss, sk. nodalu „Pļaušana“.

Mulčejot ieverojiet šādus norādī-jumus:

– Nepłaujiet slapju zāli.
– Nekad nepłaujiet vairāk par maks. 2 cm no zāles kopējā garuma.
- Brauciet lênâm.
– Darbiniet motoru ar maksimālu apgriezienu skaitu.
– Regulāri tīriet griezējmehānismu.

Transportēšana

Pārnešana īsās distancēs

⚠ Bīstami

Rotējot griezējmehānisms var satvert un atmest dažādus priekš-metus un izraisīt bojājumus.

Pirms ierīces pārvietošanas pa citām virsmām un nevis zāli, izslēdziet motoru.

Ar transportlīdzekli

⚠ Bīstami

Pirms katras transportēšanas izslēdziet motoru un laujiet atdzist.

Netransportējiet ierīci apgāztā stāvoklī.

Transportēšanas laikā nepieciešama ierīces nodrošināšana pret noslīdēšanu.

Transportējiet ierīci tikai ar iztukšotu degvielas tvertni. Tvertnes vākam jābūt stingri noslēgtam.

lerīces ar saliekamu rokturi: 10. attēls

■ Lai ierīces transportēšana būtu kompaktāka, iedarbināšanas kloki var saliekt.

Tehniskā apkope/tīrīšana

Bīstami

Lai izsargatos no traumām, pirms jebkuru ierīces darbu veikšanas:

• izslēdziet motoru,
• izvelciet (ja ir) aizdedzes atslēgu,
  – nogaidiet, līdz kustīgo detaļu darbība apstājas un motors atdziest,

– atvienojiet motora aizdedzes sveces spraudni, lai novērstu motora ieslēgšanos aiz neuzmanības,

– atvienojiet no motora starta aku- mulatoru,

- ievērojiet drošības tehnikas papildnorādījumus motora lietošanas pamācībā.

Bīstami

Lai izsargātos no griezējmehānisma traumām, tādus darbus, kā piem., griezējnažu nomaiņu vai asināšanu, jārealizē tikai specializētajā servisa darbnīcā (tam nepieciešami speciāli instrumenti).

levērībai

Apgrieziet ieriči vienmēr tā, lai aizdedzes svece būtu vērsta uz augšu, lai degviela vai ella neiz- raisītu motora bojājumus.

Norādījums

Regulāra kopšana garantē ilgstošu darbmūžu un darbību bez traucēju-miem. Nepietiekama ierīces apkope var radīt ar drošību saistītus traucē-jumus.

Tehniskā apkope

levērībai

levērojiet tehniskās apkopes noteikumus motora rokasgrāmatā. Sezonas beigās pārbaudes un tehniskās apkopes realizēšanai nododiet ierīci specializētā darbnīcā.

Jebkādus remontdarbus uzticiet veikt tikai specializētajai darbnīcai.

levērībai

Bīstamība apkārtējai videi, kuru izraisa motorella.

Nomainot e'llu, nododiet nolietoto e'llu nolietotās ellas savāktuvē vai utilizācijas uzņēmumā.

Apkārtējās vides piesārņošana ar baterijām/akumulatoriem.

Nolietotas baterijas/akumulatorus nedrīkst likvidēt kopā ar parastajiem atkritumiem. Nododiet nolietotas baterijas/akumulatorus Jūsu pārdevējam vai kādā utilizācijas uzņē-mumā. Iznemiet baterijas/akumulatorus pirms ierīces pārstrādes metāllūžnos.

i Norādījums

levērojiet Motora rokasgrāmatā sniegtos kontroles un apkopes intervālus.

Atkarībā no modela Jūsu ierīce ir aprīkota ar elektronisku apkopes indikāciju (13. attēls). levērojiet atbil-stošas apkopes indikācijas papildus rakstiskajiem apkopes norādī-jumiem. Par izmantošanu un ar papildinformāciju Jūs varat iepazīties atseviškā lietošanas pamācībā, kura pievienota apkopes indikācijai.

Pirms katras ekspluatācijas

■ Pārbaudiet ellas līmeni, ja nepieciešams uzpildiet.
■ Pārbaudiet skrūvsavienojumu stingrību, ja nepieciešams, pievelciet.
■ Pārbaudiet drošības aprīkojumu.
■ Sveškermenus un netīrumus no motora akumulatoru nodalījuma iztīriet ar lupatiņu un suku.

Pārbaudiet sajūga sazobes polu: (tikai ierīcēs ar riteņu piedziņu)

– lerīce nedrīkst virzīties uz priekšu, ja motors darbojas un ir izslēgta riteņu piedziņa.

– lerīcei jāvirzās uz priekšu, ja motors darbojas un ir ieslēgta riteņu piedziņa.

1. attēls

■ Atkarībā no versijas riteņu piedziņas Boudena trosi var pārstatīt, pārspraužot no stiprinājuma cauruma A uz B.

i Norādījums

Tas nepieciešams tikai tad, ja nodiluma dēl ātrums arvien vairāk samazinās, kad riteņu piedziņas rokturis līdz galam nospiests uz priekšu.

Pēc pirmajām 2–5 darba stundām

■ Nomainiet ellu, sk. pielikumam pievienoto motora lietošanas pamācību.

Pēc katras plaušanas vai pēc vajadzības

■ Veiciet akumulatora pēcuzlādi.

Reizi sezonā

■ Nomainiet ellu, sk. pielikumam pievienoto motora lietošanas pamācību.
■ E'llojiet šarnīrus un izmetējvāka vērpes atsperes.
■ Sezonas beigās nododiet ierīci specializētā darbnīcā apkopes un pārbaudes veikšanai.
■ Akumulatora un uzlādes ierīces pārbaudi regulāri (vismaz 1 reizi gadā) uzticiet veikt specializētā remontdarbnīcā.

Tirišana

levēribai

Tīriet ierīci pēc katras ekspluatācijas. Nenotīrīta ierīce rada materiālos zaudējumus un darbības traucējumus.

Tīrīšanai neizmantojiet augstspiediena tīrītāju.

Zāles savācēja tīrīšana

(ierīcēs ar zāles savācēju) Visvienkāršāk ir realizēt tīrīšanu uzreiz pēc plaušanas.

■ Nonemiet un iztukšojiet zāles savācēju.
■ Zāles savācēju var tīrīt ar spēcīgu (dārza šlūtenes) ūdensstrūklu.
■ Pirms nākošās lietošanas zāles savācēju labi izžāvējiet.

Zāliena plaujmašīnas tīrīšana

Bīstami

Darbā ar griezējmehānismu ir iespējamas traumas.

Jūsu aizsardzībai izmantojiet darba aizsargcimdus.

levēribai

Apgrieziet ierīci vienmēr tā, lai aizdedzes svece būtu vērsta uz augšu, lai degviela vai ella neiz- raisītu motora bojājumus.

Neapsmidziniet ierīci ar ūdeni, jo tā var tikt sabojātas elektrodetaļas.

Sargājiet akumulatoru un uzlādes ieriči no mitruma.

Tīriet ierīci pēc iespējas uzreiz pēc plaušanas.

Motora akumulatoru nodalijuma tirišana

■ Sveškermenus un netīrumus no motora akumulatoru nodalījuma iztīriet ar lupatiņu un suku.

lerīces bez virsmas mazgāšanas sistēmas:

■ Nodalījumu, kurā atrodas griezējmehānisms, un izsviedēja vāku tīriet ar suku, rokas slotiņu vai lupatu.
■ Nostādiet ierīci uz riteniem, un noslaukiet no tās visas zāles un netīrumu paliekas.

lerīces ar virsmas mazgāšanas sistēmu:

14. attēls

Zāliena plaujmašīnas ar virsmas mazgāšanas sistēmu ir aprīkotas ar ūdens pieslēgumu. Tādā veidā var noskalot zāles pārpalikumus no plaušanas pierīces apakšējās daļas un novērst korodējošu kīmi-kāliju iedarbību. Pēc plaušanas rīkojieties sekojoši:

■ Novietojiet ierīci uz līdzenas virsmas, bez akmeniem, oļiem utt.

i Norādījums

Izsviedējšahta nedrīkst būt pavērsta uz ēku, garāžu un taml. pusi.

■ Montējiet standarta šlūtenes adapteri (piegādes komplekta papildaprīkojumā) pie ūdens šlūtenes un plaušanas pierīces ūdens pieslēguma.
■ Atgrieziet üdeni.
■ Palaidiet motoru un laujiet tam dažas minūtes darboties.
■ Izslēdziet motoru un noņemiet no ierīces ūdens šlūteni.

Pēc tīrīšanas procesa pabeigšanas:

■ Palaidiet motoru un laujiet tam dažas minūtes darboties, lai plaušanas pierīces apakšējā daļa varētu izžūt.
■ Apstādiniet motoru.

Ekspluatācijas pabeigšana

⚠️ Bīstami

Sprādziena un ugunsbīstamība. Nekad neuzglabājiet ierīci, kuras tvertne ir piepildīta ar degvielu (benzīnu), telpās, kurās degvielas tvaiki var saskarties ar atklātu uguni vai dzirkstelēm.

! levērībai

Ierīces materiālie zaudējumi

– Uzglabājiet ierīci (ar atdzisušu motoru) tikai tīrās un sausās telpās.
– Uzglabājot ilgāku laika periodu, piem., ziemā, obligāti sargājiet ierīci no rūsas.
- Akumulatoru un uzlādes ierīci uzglabāt vēsā un sausā vietā.
- Akumulatoru un uzlādes ierīci sargājiet no mitruma, lietus, sniega, kā arī sala.

Pēc sezonas beigām, vai arī, ja ierīce netiek lietota ilgāk par mēnesi:

- Izlejiet degvielu piemērotā tvertnē un pārtrauciet motora darbināšanu, kā aprakstīts motora lietošanas pamācībā.

levērībai

Izlejiet degvielu tikai zem klajas debess.

■ Tīriet ierīci un zāles savācēju.
■ Sargājot no rūsas, noslaukiet visas metāla daļas ar ellas (bez sveku piejaukuma) piesūcinātu lupatu vai apsmidziniet ar ellu.
■ Uzlādējiet akumulatoru.

Garantija

Katrā valstī ir spēkā garantijas noteikumi, kurus ir izdevusi mūsu uzņēmuma pārstāvniecība vai mūsu ražojumu importētājs. Bojājumi tiek novērsti bez samaksas garantijas sniegšanas ietvaros tikai tādā gadījumā, ja šie bojājumi radušies materiāla vai ražošanas defektu rezultātā. Garantijas sniegšanas gadījumā vērsieties veikalā, kurā šī ierīce tika nopirkta, vai mūsu uzņēmuma tuvākajā filiālē.

Informācija par motoru

Motora ražotājs atbild par visām ar motoru saistītām problēmām, kuras attiecas uz jaudu, jaudas mērīšanu, tehniskajiem datiem, garantijas sniegšanu un servisu. Informatīvo materiālu Jūs atradīsiet motora ražotāja atsevišķi izstrādātajā motora īpašnieka un lietotāja rokasgrāmatā.

Defektu konstatēšana un novēršana

Jūsu ierīces darbības traucē-jumiem parasti ir vienkārši cēloņi, kurus Jums vajadzētu zināt, lai varētu dažreiz ar pašu spēkiem tos novērst. Šaubu gadījumā jums palīdzēs specializētais tirgotājs.

Problēma lespējamais cēlonis(-ni) Palīdzība

Motors nesāk darboties. Nepareizi nostādīta akseleratora svira.	Nostādiet akseleratora sviru NCHOKE pozicijā (ja motors ir atdzisis).
	Nostādiet akseleratora sviru /max. vai START pozicijā (ja motors ir silts).

Latviešu valodâ
Lietošanas pamācība – lekšdedzes motora zāliena plaujmašīnas

Problēma	lespējamais cēlonis(-ni)	Palīdzība
Motors nesāk darboties.	Pļaujmašīna stāv garā zālē.	Novietojiet pļaujmašīnu laukumā ar zemāku zāli.
	Tukša degvielas tvertne. Uzpildiet degvielas tvertni ar tīru, svaigu degvielu.
	Nav uzsprausts aizdedzes sveces spraudnis.	Uzspraudiet aizdedzes sveces spraudni.
	Nolietota vai netīra degviela. Nomainiet ar svaigu degvielu.
	Aizsērējis gaisa filtrs. Iztīriet gaisa filtru.
	Akumulators nav ievietots pareizi.	Akumulatoru ievietojiet motora akumulatora nodalījumā pareizi, līdz tas nofiksējas.
	Izlādējies akumulators. Uzlādējiet akumulatoru ar līdzpiegādāto uzlādes aparātu.
	Bojāts elektrības vads. Pārbaudiet, vai elektrības vads nav bojāts.
	Bojāts akumulators. Nododiet akumulatoru pārbaudei specializētā darbnīcā.
Neparasti trokšņi (sitieni, žvadzēšana, klabēšana).	Valīgas skrūves, uzgriežņi vai citas nostiprinājuma detaļas.	Nostipriniet detaļas. Ja trokšņi saglabājas: Griezieties specializētajā servisa darbnīcā.
Satricinājumi, vibrācija. Nenostiprināti naži. Uzticiet nažu stiprināšanas skrūves pievilkšanu specializētajai servisa darbnīcai.
Nelīdzens pļāvums vai samazinās motora apgriezienu skaits.	Pārāk gara zāle.	Nostādiet lielāku griezuma augstumu, ja nepieciešams, pļaujiet divreiz.
Zāle paliek guļot vai zāles savācējs nepiepildās.	Zāle pārāk mitra.	Laujiet zālienam nožūt.
	Aizsērējis izmetējs. Izslēdziet motoru, noņemiet netīrumus.
	Naži neasi.	Noasiniet vai nomainiet nažus specializētajā servisa darbnīcā.
	Nepietiekama motora jauda.	Pļaujiet biežāk, palieliniet griezuma augstumu.
	Zāles savācējs pilns.	Apstādiniet motoru, iztukšojiet zāles savācēju.
	Zāles savācējs netīrs.	Izslēdziet motoru, notīriet zāles savācēja ventilācijas spraugas.
Nedarbojas riteņu piedziņa.	Pārtrūkusi kīlsiksna vai bojāts reduktors.	Bojātās detaļas nomainiet specializētajā servisa darbnīcā.
	Pārtrūkusi uzstiepšanas trose/lokanā trose.	Bojātās detaļas nomainiet specializētajā servisa darbnīcā.
