LIETOŠANAS INSTRUKCIJA A 5300 A Wolf Garten

(Lietošanas pamācības ori'gināls)

Contents

For your safety 8

Assembly 10

Operation 10

Tips on lawn care .... 13

Transport 14

Tehniskā apkope/tīrīšana .... 308

Ekspluatācijas pabeigšana .. 309

Garantija 309

Informācija par motoru ..... 309

Defektu konstatēšana un novēršana 309

Datu plāksnītes dati

Šie dati ir ľoti svarīgi vēlākajai iekārtas identifikācijai, pasūtot rezerves daļas, un servisa dienesta speciālistiem. Datu plāksnīte atrodas motora tuvumā. Atzīmējiet visus Jūsu ierīces datus uz firmas plāksnītes tālāk norādītajā vietā.

Šos un citus datus par ierīci atradīsiet atseviškā CE atbilstības deklarācijā, kura ir šīs lietošanas instrukcijas sastāvdaļa.

Attēli

Atveriet lappuses ar attēliem lietošanas pamācības sākumā.

Šajā lietošanas pamācībā tiek aprakstīti dažādi modeli. Grafiskie attēlojumi var atšķirties no iegādātās ierīces.

Jūsu drošībai

lerīces mērktiecīga izmantošana

Šī ierīce ir paredzēta izmantošanai vienīgi

– šajā lietošanas pamācībā aprakstītajiem mērķiem un atbilstoši drošības tehnikas noteikumiem,

– zāliena plaušanai piemājas un atpūtas dārzos.

Jebkura ārpus šiem noteikumiem izejoša izmantošana ir noteikumiem neatbilstoša.

Noteikumiem neatbilstošas izmantošanas gadījumā garantijas prasības tiek dzēstas un no ražotāja puses tiek noraidīta jebkura atbildība. lerīces īpašnieks atbild par trešajām personām un viņu mantai izraisītajiem zaudējumiem.

Ja ar patvalīgiem ierīces pārveidošanas mēginājumiem tiek izraisīti tās bojājumi, šajos gadījumos ražotāja atbildība tiek izslēgta.

Tikai ierīcēm ar elektropalaides sistēmu:

Piegādātais uzlādes aparāts ir paredzēts tikai ierīces akumulatoru uzlādei. Akumulatoru drīkst uzlādēt tikai ar šo uzlādes aparātu.

Drošības norādījumu un lietošanas noteikumu ievērošana

Jūs, būdams šīs ierīces izmantotājs, pirms pirmās ekspluatācijas uzmanīgi izlasiet šo lietošanas pamācību. Rīkojieties pēc tās norādījumiem un saglabājiet to turpmākajai izmantošanai. Nekad neļaujiet izmantot ierīci bērniem vai personām, kuras nav iepazinušās ar šo lietošanas pamācību.

Visiem cilvēkiem, kuri nodarbojas ar ierīces nodošanu ekspluatācijā, vadību un apkopi, jābūt ar atbilstošu kvalifikāciju.

Nododot ierīci tās nākošajam īpašniekam, izsniedziet kopā ar to ari lietošanas pamācību.

Vispārēji drošības norādījumi

Šajā nodalā Jūs atradīsiet informāciju par vispārējiem drošības tehnikas noteikumiem.

Šīs instrukcijas atbilstošajās nodalās Jūs atradīsiet brīdinājumus, kuri attiecas uz atseviškiem ierīces konstrukcijas elementiem, tās funkcijām un darba izpildi.

Pirms darba ar ierīci

Šo ierīci izmantojošās personas nedrīkst atrasties apreibinošo līdzekļu, piem., alkohola, narkotikas vai medikamentu ietekmē.

Personas, kuras jaunākas par 16 gadiem, nedrīkst strādāt ar šo ierīci vai veikt citus darbus, piemēram, ierīces apkopi, tīrīšanu, regulēšanu, – vietējā likumdošanā var tikt noteikts lietotāju minimālais vecums.

Neizmantojiet ierīci, ja neesat izgājis piemērotas apmācības, kā arī noguruma vai slimības gadījumā.

Sī ierīce nav paredzēta izmantošanai personām (tai skaitā arī bērniem) ar ierobežotām fiziskām, sensoriskām vai psihiskām īpašībām vai nepietiekamu pieredzi un/vai zināšanām, tas pieļaujams vienīgi tai gadījumā, ja tie atrodas par viņu drošību atbildīgas personas uzraudzībā vai ir saņēmuši no šīs personas norādījumus par ierīces izmantošanu.

Bērniem ir nepieciešama uzraudzība, lai pārliecinātos, ka viņi šo ierīci neizmanto rotaļām.

Pirms darba uzsākšanas iepazīstieties ar visu aprīkojumu un vadības elementiem, kā arī ar to funkcijām.

Uzglabājiet degvielu tikai šim nolūkam paredzētās tvertnēs un nekad apsildes avotu tuvumā (piem., pie krāsnīm vai ūdens boileriem). Uzpildiet ierīci tikai zem klajas debess.

Nekad neuzpildiet ierīci, ja motors darbojas vai ir sakarsis.

Nomainiet bojātu izplūdes cauruli, tvertni vai tvertnes vāciņu.

Pirms darba sākuma pārbaudiet,

– vai darbojas zāles savācējierīce, un vai labi noslēdzas izmetējvāks. Bojātas, nolietotas vai iztrūkstošas detaļas nekavējoties nomainiet.

– vai nav nolietoti vai bojāti griezējinstrumenti, stiprinātājskrūves un viss griezējbloks. Nolietotas vai bojātas detalas jānomaina specializētajā darbnīcā tikai komplekta veidā, jo tikai tā ir iespējama nelīdzsvarotības izslēgšana.

Rezerves daļām un piederumiem jāatbilst ražotāja noteiktajām prasībām.

Tādēl izmantojiet tikai originālas rezerves daļas un originālos piederumus vai ari ražotāja atļautās rezerves daļas vai piederumus.

Izmantojot rezerves daļas vai piederumus, kurus ražotājs nav atļāvis lietot, var rasties ievērojams drošības risks.

Remontdarbus lūdziet veikt tikai speciālistam vai kādā no specializētajām darbnīcām.

Vienmēr uzticiet izpildīt visus apkopes darbus noteiktajā terminā, lai uzturētu ierīci drošā darba stāvoklī.

Darba laikā ar ierīci

Strādājot ar ierīci vai veicot tās apkopi, nēsājiet atbilstošu darba tērpu, kā piemēram:

– Drošības apavus,
- garas bikses,
– piegułošu apgērbu,
– Dzirdes aizsargu,
- Aizsargbrilles.

Individuālā aizsargaprīkojuma lietošana samazina traumu risku. Izvairieties valkāt brīvu apgērbu vai apgērbu, no kura atkarājas auklas vai jostas. Darbs bez dzirdes aizsargiem var radīt dzirdes zudumu. Arī lietojot dzirdes aizsargus, biežāk atpūtieties un saudzējiet dzirdi.

Visam drošības aprīkojumam vienmēr jābūt pilnīgi sakomplektētam un piemontētam pie ierīces nevainojamā stāvoklī. Nekādā gadījumā neveiciet drošības aprīkojuma konstrukcijas izmainas.

Darbiniet ierīci tikai ražotāja noteiktajā un piegādātajā tehniskajā stāvoklī.

Nekad neizmainiet rūpnīcā iepriekš noregulētos motora iestatījumus.

Izvairieties no atklātas uguns, dzirksteļošanas un nesmēkējiet.

Norādījumi par vibrāciju:

Svārstību ietekme var radīt nervu bojājumus un asins cirkulācijas traucējumus plaukstās un rokās.

– Darba laikā aukstā vidē valkājiet siltu apgērbu un nodrošiniet, lai jūsu rokas vienmēr būtu siltas un sausas.
- Atpūtieties.
– Konstatējot, ka jūsu pirkstu vai plaukstu āda klūst nejutīga, knud, sāp vai arī klūst balta, apturiet darbus ar iekārtu un nepieciešamības gadījumā sazinieties ar ārstu.

Pirms jebkuru ierīces apkopes darbu veikšanas

Lai izvairītos no traumām, pirms jebkura darba uzsākšanas ar šo ierīci (piem., apkopes un iestatīšanas) un transportēšanas (piem., celšanas un pārnešanas):

• izslēdziet motoru,
• izvelciet (ja ir) aizdedzes atslēgu,
  – nogaidiet, līdz kustīgo detaļu darbība apstājas un motors atdziest,
  – atvienojiet motora aizdedzes sveces spraudni, lai novērstu motora ieslēgšanos aiz neuzmanības,
• ievērojiet drošības tehnikas papildnorādījumus motora lietošanas pamācībā.

Pēc darba ar ierīci

Nekad neatstājiet ierīci, neizslēdzot motoru un – ja ir – izvelciet aizdedzes atslēgu.

Drošības ierīces

1. attēls

Bīstami

Nekad neizmantojiet ierīci ar bojātām vai nepiemontētām drošības pierīcēm.

Drošības rokturis (1)

Drošības rokturis kalpo Jūsu drošībai, lai Jūs avārijas gadījumā varētu nekavējoties apstādināt motoru un griezējmehānismu. Nekādā gadījumā nemēginiet pārveidot tā funkcijas.

Izmetējvāks (2) vai atsitienu aizsargs (3)

Izmetējvāks/atsitienu aizsargs sargā Jūs no griezējmehānisma vai atmestu cietu priekšmetu traumām. lerīci drīkst darbināt tikai ar iebūvētu izmetējvāku vai atsitienu aizsargu.

Uz ierīces attēlotie simboli

Uz ierīces atradīsiet dažādus simbolus uzlīmju veidā. Tālāk tiek paskaidrota šo simbolu nozīme:

levērībai! Pirms ekspluatācijas izlasiet lietošanas pamācību!

Bīstamības zonā nedrīkst atrasties trešās personas!

Pirms visu apkopes darbu uzsākšanas un pirms ierīces atstāšanas izslēdzot motoru un izvelciet aizdedzes atslēgu. Papildnorādījumus sk. nodaļā „Jūsu drošībai“.

Pirms griezējinstrumentu apkopes atvienojiet aizdedzes sveces spraudni! Pirkstiem un kājām nedrīkst atrasties griezējinstrumentu tuvumā! Pirms ierīces noregulēšanas, tīrīšanas vai pārbaudes ierīci izslēdziet un atvienojiet aizdedzes sveces spraudni.

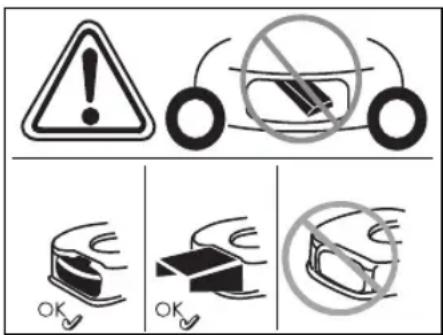

Traumu bīstamība – strādājiet tikai ar montētu atsitienu aizsargu.

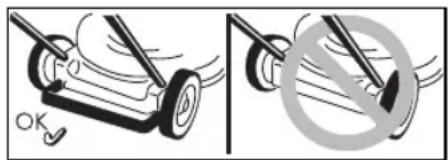

Traumu bīstamība – strādājiet tikai ar montētu pakaļējo apskavu.

Traumu bīstamība – strādājiet tikai ar montētu izmetējvāku.

Vienmēr saglabājiet šos simbolus uz ierīces salasāmā stāvoklī. Nomainiet bojātus vai nesalasāmus simbolus.

Simboli instrukcijā

Šajā instrukcijā ir izmantoti simboli, kuri parāda bīstamību vai apzīmē svarīgus norādījumus. Tālāk tiek paskaidrota šo simbolu nozīme:

Bīstami

Jums tiek norādīts uz bīstamību, kura saistīta ar aprakstīto darbību un personu drošības apdraudēšanu.

levērībai

Jums tiek norādīts uz bīstamību, kura saistīta ar aprakstīto darbību un kuras rezultātā var rasties ierīces bojājumi.

Norādījums

Ar šo simbolu tiek apzīmēta svarīga informācija un norādījumi par ierīces pareizu lietošanu.

Montēšana

lerīces montāža pielikumā ir parādīta attēlos uz atseviškas lapas.

Norādījums par utilizāciju

Utilizējiet iepakojuma atlikumus, vecas iekārtas utt. atbilstoši vietējiem noteikumiem.

Vadība

levērojiet ari motora rokasgrāmatas norādījumus!

Bīstami

Nelaimes gadijums

– Personas, un īpaši bērni vai dzīvnieki, plaušanas laikā nekad nedrīkst atrasties ierīces tuvumā. Viņi var gūt traumas no atsviestiem akmeņiem vai līdzīgiem priekšmetiem.

Paklupšana

– lekārtu vadiet tikai gājēju iešanas ātrumā.

– Esiet ari ipaši piesardzīgi, plaujot atpakalgaitā, vai velkot ierīci savā virzienā vai atpakal.

– Plaujot stāvās nogāzēs, ierīce var apgāzties un Jūs varat gūt traumas. Vadiet ierīci tikai škērsām pret nogāzi, bet nekad uz augšu un uz leju. Neplaujiet nogāzēs, kuru slīpums lielāks par 20 %.

– Esiet īpaši uzmanīgi, mainot kustības virzienu un vienmēr saglabājiet drošu stāju.

– Traumu bīstamība pastāv, plaujot robežiecirkņos. Ceļmalās, dzīvžogu tuvumā vai stāvās nogāzēs plaušana ir ľoti bīstama. Tādēl vienmēr ievērojiet drošības distanci.

– Płaujot mitru zāli, augsnes sakerei samazinoties, var tikt izraisīta ierīces slīdēšana, un Jūs varat nokrist. Płaujiet tikai tad, ja zāle ir nožuvusi.

– Strādājiet tikai dienas gaismā vai pie loti laba mākslīgā apgaismojuma.

Traumu bīstamība

– Vienmēr jāievēro noteikto vadroktura drošības attālumu attiecībā uz darbībā esošo instrumentu.
– lerīci apkalpojošās personas darba zona ierīces darbības laikā atrodas aiz vadroktura.
– Nekad nelieciet rokas vai kājas pie rotējošām detaļām, vai uz tām.
– Neizmantojiet ierīci sliktos laika apstāklos, kā piem., lietus vai negaisa laikā.
– Izslēdziet motoru un nogaidiet, līdz visu griezējinstrumentu darbība apstājas:
- pirms ierīces apgāšanas,
- transportēšanai pāri virsmām, kuras nav pārklātas ar zāli.
– Izslēdziet motoru, lai novērstu tā palaišanu neuzmanības dēļ: Izvelciet (ja ir) aizdedzes atslēgu, atdzesējiet motoru un atvienojiet aizdedzes sveces spraudni.
– pirms izmetēja aizsērējumu un noblokējumu novēršanas,
- pirms zāliena plaujmašīnas pārbaudes, tīrīšanas, noregulēšanas vai apkopes darbu realizēšanas,
– ja ierīcē ir iekļuvis akmens. Pārbaudiet zāliena plaujmašīnas bojājumus, un to konstatēšanas gadījumā griezieties pēc palīdzības specializētajā darbnīcā,
- ja ierīce sāk neparasti spēcīgi vibrēt. Tad nekavējoties pārbaudiet to.
– Nekad neceliet un nenesiet ierīci ar ieslēgtu motoru.
– Pārbaudiet ar ierīci apstrādājamo teritoriju un atbrīvojiet to no visiem priekšmetiem, kurus var aizkert vai atsviest.
– Ja griezējmehānisms saskaras ar kādu svešķermani (piem., akmeni), vai ja ierīce sāk neparasti vibrēt: Nekavējoties izslēdziet motoru.
Pirms ierīces tālākas darbināšanas pārbaudiet tās bojājumus specializētā darbnīcā.

– Strādājot ar sirpju plaujmašīnu, nekad nestāviet zāles izmetējcaurumu priekšā. lerīcēs ar zāles savācēju:

– Noņemot zāles savācēju, Jūs un citas personas var gūt traumas no atsviestās nopļautās zāles vai svešķermeņiem. Tādēļ nekad neiztukšojiet zāles savācēju, ja motors darbojas. Izslēdziet ierīci.

Noslāpšanas bīstamība ar tvana gāzi

Laujiet iekšdedzes motoram darboties tikai zem klajas debess.

Sprādziena un ugunsbīstamība

– Benzīna tvaiki ir sprādzienbīstami un benzīns pieder pie viegli uzliesmojošiem škidrumiem.

– Uzpildiet degvielu pirms motora palaišanas. Degvielas tvertnei motora darbības vai vēl neatdzisuša motora laikā jābūt noslēgtai.

– Uzpildiet degvielu tikai tad, ja motors ir izslēgts un atdzisis. Izvairieties no atklātas uguns, dzirkstelošanas un nesmēkējiet. Uzpildiet ierīci tikai zem klajas debess.

– Ja degviela ir pārlijusi, motora palaide ir aizliegta. Aizstumiet ierīci no vietas, kur tika izlieta degviela un nogaidiet, līdz degvielas tvaiki iztvaiko.

– Lai izvairītos no ugunsbīstamības, sekojiet, lai sekojošas detalas:

-Dzinējs

- /z p l d e

- Baterijas/akumulatori

– Degvielas tvertne nesaskartos ar zāli vai iztekošo ellu.

Paklupšana

– lekārtu vadiet tikai gājēju iešanas ātrumā.

! levērībai

lerīces bojājumi.

- Akmeñí, izmētāti zari un līdzīgi priekšmeti var sabojāt ierīci un izraisīt tās darbības traucējumus. Pirms katras ierīces izmantošanas darba iecirknis jāattīra no cietiem priekšmetiem.

– Strādājiet tikai ar tādu ierīci, kuras tehniskais stāvoklis ir nevainojams. Pirms katras ekspluatācijas veiciet vizuālu pārbaudi. īpašu vērību piegrieziet drošības ierīču, vadības elementu nevainojamai darbībai un skrūvsavienojumu stingrai sēžai un bojājumiem. Pirms ekspluatācijas nomainiet bojātās detaļas.

Darbināšanas laiks Attiecībā uz darbināšanas laiku ievērojiet nacionālos/vietējos noteikumus (ja nepieciešams, griezieties iestādē, kura nodarbojas ar šo jautājumu risināšanu).

i Pozicijas dati

Attiecībā uz ierīces virzienu norādēm (piem., pa kreisi, pa labi) izejas punkts vienmēr ir vadrokturis, raugoties ierīces darba virzienā.

Pirms pirmās ekspluatācijas Motorellas uzpildīšana

! levērībai

Transportēšanas iemeslu dēl ierīce tiek piegādāta bez motorellas.

Tādēl pirms ierīces pirmās ekspluatācijas uzpildiet to ar motorellu, sk. motora lietošanas pamācību.

Akumulatora uzlāde (ierīcēs ar elektropalaidi)

Apdedzināšanās bīstamība ar kīmiskajām vielām/ saindēšanās bīstamība

Īpašos gadījumos jārēkinās ar škidrumu vai gāzu izplūšanu. Atkarībā no modeļa akumulators atrodas armatūras panelī pie augšējā roktura (2. a attēls) vai uz plaušanas pierīces (2. b/c attēls).

⚠️ Elektrotraumu bīstamība

Pirms katras izmantošanas pārbaudiet uzlādes aparāta ārējos bojājumus. Nekad neizmantojiet bojātu uzlādes aparātu.

levērībai

– Pārliecinieties, vai tīkla darbība atbilst datiem, kuri norādīti uz uzlādes aparāta firmas plāksnītes 220–230 V un 50 Hz.

– Sargājiet uzlādes aparātu no mitruma, lietus, sniega un sala.

– Uzlādējiet akumulatoru tikai labi vēdinātās un sausās telpās. Nepārsniedziet maksimālo 12 stundu uzlādēšanas laiku.

- Pirms zāliena plaujmašīnas ekspluatācijas atvienojiet uzlādes aparātu no tīkla un ierīces.

2. attêls

■ Pirms ierīces pirmās izmantošanas uzlādējiet akumulatoru vismaz. uzlādējiet 10 stundas. Izmantojiet tikai piegādes komplekta sastāvā esošo uzlādes aparātu.

i Norādījums

Uzlādes aparāta atvienošana notiek apgrieztā secībā.

i Norādījums par lādētāja utilizāciju

Uzlādes aparāta likvidēšanai jānotiek, balstoties uz elektroiekārtu likvidēšanas noteikumiem. levērojiet vietējos noteikumus.

Nostādīšanas darbi pirms katras ekspluatācijas

⚠️ Traumu bīstamība

Pirms jebkuru ierīces apkopes darbu veikšanas

– Nogaidiet, līdz visu kustīgo detaļu darbība pilnīgi apstājas; motoram jābūt atdzesētam;

- Atvienojiet motora aizdedzes sveces spraudni, lai aiz pārskatīšanās novērstu motora palaidi.

Zāles savācēja iekāršana (ierīcēs ar zāles savācēju)

11. attēls

■ Mazliet paceliet izmetējvāku un iekariet zāles savācēju.

Griezuma augstuma nostādīšana

levērībai

Ja teritorija ir nelīdzena, tad izvēlieties tādu griezuma augstumu, lai griezējnazis nekad nevarētu saskarties ar zemi.

3. attēls

Nostādiet zāles griezuma augstumu pēc vēlēšanās.

Nostādīšanas iespējas (atkarībā no modela) apm. no 3 cm līdz maksimāli 9 cm.

Norādījums

Nostādiet vienādu augstumu visiem riteņiem ierīcēs ar neatkarīgu riteņa noregulēšanu.

A modelis

■ Nostipriniet ritenus nepieciešamajā pozicijā.

B modelis

■ Velciet uzliktni un iefiksējiet nepieciešamajā pozicijā.

C modelis:

■ Bīdiet uz priekšu vai atpakal centralizētās augstuma regulēšanas sviru un iefiksējiet nepieciešamajā pozicijā.

Priekšējo riteņu blokēšana (tikai iekārtas ar blokējamiem priekšējiem riteniem)

4. attêls

Riteņu blokēšana virzībai uz priekšu – nostādiet riteņus uz priekšu un ievietojiet apskavu lielajā caurumā.

Riteņu brīvkustībai – ievietojiet apskavu mazajā caurumā.

Uzpilde un ellas līmeṇa pārbaude

■ Uzpildiet neetilēto benzīnu (sk. Motora rokasgrāmata).

■ Piepildiet degvielas tvertni augstākais līdz 2 cm zem ielietnes apakšējās malas.

■ Stingri noslēdziet degvielas tvertni.

■ Pārbaudiet ellas līmeni, ja nepieciešams, uzpildiet (sk. Motora rokasgrāmatā).

Motora iedarbināšana

5. attēls

Bīstami

Lai izsargātos no traumām,

• neiedarbiniet motoru, stāvot izmetēja priekšā;
  – levērojiet, lai rokas un kājas neatrastos griezējmehānisma tuvumā;

– nekad nelieciet rokas, kājas vai citas kermana daļas rotējošo detaļu tuvumā. Nekad neatrodieties izmetēja tuvumā.

Pirms motora palaišanas jáatvieno visi griezējinstrumenti un piedziņas.

Palaides laikā neapgāziet ierīci.

Novietojiet ierīci uz līdzena laukuma, kura pārklāta pēc iespējas ar zemu vai retu zāli.

Norādījumi par motoru

levērojiet informāciju motora rokasgrāmatā.

– Dažos modelos nav akseleratora sviras un apgriezienu skaits tiek nostādīts automātiski. Motors vienmēr darbojas ar optimālu apgriezienu skaitu.
– Arī tad, ja motors ir silts, var būt nepieciešama droseles jeb sūknīša darbināšana.
– Daži modeli nav aprikoti ar droseli un sūknīti. Motors automātiski noregulējas uz attiecīgo palaides procesu.

Ja motors ir auksts:

■ Atgrieziet (ja ir) benzīna krānu. lerīces ar droseli

■ Nostādiet droseles sviruN pozīcijā vai izvelciet lokano trosi un nostādiet (ja ir) akseleratora sviru uz /max – 5.A attēls.

vai

■ Nostādiet akseleratora sviruN pozīcijā – 5.A attēls.

lerīces ar sūknīti:

■ Stingri 1–5x spiediet sūknīti un nostādiet (ja ir) akseleratora sviru uz /max – 5.B attēls.

Ja motors ir silts:

■ Atgrieziet (ja ir) benzīna krānu.

■ Nostādiet (ja ir) akseleratora sviru uz /max – 5.B attēls.

lerices bez elektrostartera:

5.C attēls

■ Stāvot aiz ierīces, nospiediet drošības skavu un turiet.

■ Lēni, līdz jūtamai pretestībai, velciet troses startera rokturi un tad ātri un spēcīgi izvelciet trosi. Neļaujiet troses startera rokturim ātri atgriezties izejas pozīcijā, bet gan lēni atlaidiet to atpakal.

lerīces ar elektrostarteri:

5.D attēls

■ Atvienojiet uzlādes aparātu no tīkla un ierīces.
■ Stāvot aiz ierīces, nospiediet drošības skavu un turiet.
■ Aktivizējiet vadroktura aizdedzes atslēgu, līdz motors iedarbojas (palaides mēginājums maks. 5 sekundes, pirms nākamā mēginājuma pagaidiet vismaz 60 sekundes).

Norādījums:

lerīces ar elektropalaidi motoru var palaist manuāli (atkarībā no modeļa) ari ar troses startera rokturi.

Ja motors darbojas:

■ Pēc motora palaišanas (atkarībā no modela):

– nostādiet (ja ir) atpakaļ droseli,

- bīdiet (ja ir) akseleratora sviru starp /max. un 4min., lai lautu motoram īsu brīdi sasilt.

■ Zāliena pļaušanai nostādiet akseleratora sviru (ja tāda ir) uz pilnu jaudu.

Norādījums

Papildinformāciju par motora vadību Jūs varat saņemt motora lietošanas pamācībā.

Motora apstādināšana

7. attêls

■ Nostādiet akseleratora sviru (ja tāda ir) /min. pozicijā.

■ Atlaidiet drošības apskavu. Pēc neilga brīža motors un griezējmehānisms apstājas.

Darbs ar ierīci

Riteņu piedziņas ieslēgšana/izslēgšana

(tikai ierīcēs ar riteņu piedziņu) 6A, B, C attēls

Riteņu piedziņas ieslēgšana

■ Velciet sviru/apskavu un turiet.

Riteņu piedziņas izslēgšana

■ Atlaidiet sviru/apskavu.

i Norādījums ierīcēm atbilstoši 6C attēlam.

leslēgšanai/izslēgšanai var izmantot kreiso, kā arī labo sviru jeb arī abas sviras kopā.

i Norādījums

Konstruktīvu iemeslu dēl var gadīties, ka, ierīci velkot atpakaļ, atpakaļējie riteni izrāda paaugstinātu pretestību. Runa nav par ierīces defektu, bet gan par tehniski nosacītu darbību. Palīdzība (atkarībā no modela): Bīdiet ierīci bez pievilktas piedziņas apskavas nedaudz uz priekšu, noslēgumā bīdiet atpakaļ.

Riteņu piedziņas dzinēja ātruma maiņa

(atkarībā no ierīces konstrukcijas)

! levērībai

lerīces bojājumi.

Veiciet nostādījumu tikai motora darbības laikā.

6D, E modelis:

■ Izvēlieties ar mazo sviru dažādas ātruma pakāpes (1/min./ un 4/max./

6F, G attêls

- Izvēlieties ar mazo sviru dažādas ātruma pakāpes (1/min./ un 4/max./)

i Norādījums

Tehniski nosacīti var gadīties, ka stāvošas ierīces ātrumu var izmainīt tikai ar grūtībām.

Palīdzība: Velciet piedziņas apskavu un izvēlieties ātruma pakāpi.

Noņemiet un iztukšojiet zāles savācēju.

(ierīcēs ar zāles savācēju)

1. attēls

Ja nopļautais materiāls paliek guļot uz zemes, vai ja iepildes līmeņa indikācija (papildaprīkojums, 12 attēls) norāda, ka grozs ir pilns:

■ Atlaidiet drošības apskavu un nogaidiet, līdz motors apstājas.
■ Paceliet izmetējvāku un noņemiet zāles savācēju.
■ Iztukšojiet saturu.

Darbs bez zāles savācēja

Nonemot zāles savācēju, izmetējvāks tiek nolaists uz leju. Strādājot bez zāles savācēja, nogrieztā zāle tiek nomesta uzreiz lejā.

Pārkārtošanās uz mulčēšanu (ierīcēs ar mulčēšanas papildaprīkojumu)

Ierīces ar aizmugures izmetēju:

8A attêls

■ Nedaudz paceliet izmetējvāku.
■ Nonemot zāles savācēju.
■ levietojiet mulčēšanas palīgierīci (atkarībā no modela).
■ Nolaidiet izmetējvāku.

i Norādījums

Modeliem ar integrētu mulčēšanas funkciju mulčēšanas palīgierīce nav nepieciešama – šo funkciju izpilda speciālas formas pakaļējā lūka (8B attēls).

Ierīces ar sānizmetēju:

1. attêls

■ Sānizmetēja vietā montējiet atsitienu aizsargu/mulčēšanas noslēgu (9A attēls)
vai
■ Noņemiet sānizmetēju - atsitienu aizsargs/mulčēšanas noslēgs noslēdzas automātiski (9B attēls).

lerīces pārveidošana uz sānizmetēju

(atkarībā no ierīces konstrukcijas)

■ Ja ir: Noņemiet zāles savācēju un nolaidiet aizmugures izmetējvārstu.
■ Paceliet atsitienu aizsargu/mulčēšanas noslēgu un montējiet sānizmetēju (9C attēls).

Pēc darba beigām

■ Izvelciet (ja ir) aizdedzes atslēgu.
■ Nogaidiet, līdz kustīgo detaļu darbība apstājas un motors atdziest,
■ Aizgrieziet benzīna krānu (ja tāds ir, sk. motora lietošanas pamācību).

■ Atvienojiet motora aizdedzes sveces spraudni.
■ Iztukšojiet zāles savācējierīci. lerīcēs ar elektropalaidi:
■ Veiciet akumulatora 10 stundu pēcuzlādi.

i Norādījums

Novietojiet ierīces noslēgtās telpās tikai ar atdzesētu motoru.

Padomi zāliena kopšanai

Daži padomi, lai jūsu zāliens būtu veselīgs un vienmērīgs.

Plaušana

Zāliens sastāv no dažādiem zāles veidiem. Bieži plaujot, labāk sākt augt zāle, kura veido spēcīgas saknes un stingru velēnu. Retāk plaujot, labāk sāk augt gara un cita savvaļas zāle (piem., āboliņš, pīpenes). Normāls zāliena augstums sastāda apm. 4–5 cm. Plaut vajadzētu tikai 1/3 no kopējā augstuma; tātad, ja augstums sastāda 7–8 cm, nepieciešama normāla augstuma plaušana.

Nepļaujiet zālienu zemāk par 4 cm, jo sausā laikā tas var pasliktināt velēnu kvalitāti.

Garu zāli (piem., atgriežoties pēc atvalinājuma) plaujiet pa etapiem, līdz normāla garuma sasniegšanai. Plaujot joslas, vienmēr laujiet nedaudz nosegties.

Mulčēšana (ar aprīkojumu)

Plaujot zāle tiek sasmalcināta mazos gabalos (apm. 1 cm) un paliek guļot. Zāliens saglabā daudz barības vielu.

Optimālu rezultātu sasniegšanai nepieciešams, lai zāliens vienmēr būtu īss, sk. nodalu „Pļaušana“. Mulčējot ievērojiet šādus norādījumus:

– Nepłaujiet slapju zāli.

– Nekad nepļaujiet vairāk par maks. 2 cm no zāles kopējā garuma.

- Brauciet lēnām.

– Darbiniet motoru ar maksimālu apgriezienu skaitu.

– Regulāri tīriet griezējmehānismu.

Transportēšana

Pārnešana īsās distancēs

Bīstami

Rotējot griezējmehānisms var satvert un atmest dažādus priekšmetus un izraisīt bojājumus.

Pirms ierīces pārvietošanas pa citām virsmām un nevis zāli, izslēdziet motoru.

Ar transportlīdzekli

Bīstami

Pirms katras transportēšanas izslēdziet motoru un ľaujiet atdzist. Izvelciet aizdedzes sveces spraudni.

Netransportējiet ierīci apgāztā stāvoklī.

Transportēšanas laikā nepieciešama ierīces nodrošināšana pret noslīdēšanu.

Transportējiet ierīci tikai ar iztukšotu degvielas tvertni. Tvertnes vākam jābūt stingri noslēgtam.

lerīces ar saliekamu rokturi: 10. attēls

■ Lai ierīces transportēšana būtu kompaktāka, iedarbināšanas kloki var saliekt.

Tehniskā apkope/tīrīšana

Bīstami

Lai izsargatos no traumām, pirms jebkuru ierīces darbu veikšanas:

• izslēdziet motoru,
  – Izvelciet (ja ir) aizdedzes atslēgu,
  – nogaidiet, līdz kustīgo detaļu darbība apstājas un motors atdziest,
  – atvienojiet motora aizdedzes sveces spraudni, lai novērstu motora ieslēgšanos aiz neuzmanības,
• ievērojiet drošības tehnikas papildnorādījumus motora lietošanas pamācībā.

Bīstami

Lai izsargātos no griezējmehānisma traumām, tādus darbus, kā piem., griezējnažu nomaiņu vai asināšanu, jārealizē tikai specializētajā servisa darbnīcā (tam nepieciešami speciāli instrumenti).

levērībai

Apgrieziet ierīci vienmēr tā, lai aizdedzes svece būtu vērsta uz augšu, lai degviela vai ella neizraisītu motora bojājumus.

Norādījums

Regulāra kopšana garantē ilgstošu darbmūžu un darbību bez traucējumiem. Nepietiekama ierīces apkope var radīt ar drošību saistītus traucējumus.

Tehniskā apkope

levērībai

levērojiet tehniskās apkopes noteikumus motora rokasgrāmatā. Sezonas beigās pārbaudes un tehniskās apkopes realizēšanai nododiet ierīci specializētā darbnīcā.

Jebkurus remontdarbus, kā arī bojātu akumulatoru jeb drošinātāju nomaiņu, uzticiet veikt tikai specializētajai darbnīcai.

levēribai

Bīstamība apkārtējai videi, kuru izraisa motorella.

Nomainot ellu, nododiet nolietoto ellu nolietotās ellas savāktuvē vai utilizācijas uzņēmumā.

Apkārtējās vides piesārṇošana ar baterijām/akumulatoriem.

Nolietotas baterijas/akumulatorus nedrīkst likvidēt kopā ar parastajiem atkritumiem. Nododiet nolietotas baterijas/akumulatorus Jūsu pārdevējam vai kādā utilizācijas uzņēmumā. Izņemiet baterijas/akumulatorus pirms ierīces pārstrādes metāllūžnos.

Norādījums

levērojiet Motora rokasgrāmatā sniegtos kontroles un apkopes intervālus.

Atkarībā no modela Jūsu ierīce ir aprīkota ar elektronisku apkopes indikāciju (13. attēls). levērojiet atbilstošas apkopes indikācijas papildus rakstiskajiem apkopes norādījumiem. Par izmantošanu un ar papildinformāciju varat iepazīties atseviškā lietošanas pamācībā, kura pievienota apkopes indikācijai.

Pirms katras ekspluatācijas

■ Pārbaudiet ellas līmeni, ja nepieciešams uzpildiet.
■ Pārbaudiet skrūvsavienojumu stingrību, ja nepieciešams, pievelciet.

■ Pārbaudiet drošības aprīkojumu.

Pārbaudiet sajūga sazobes polu: (tikai ierīcēs ar riteņu piedziņu)

– lerīce nedrīkst virzīties uz priekšu, ja motors darbojas un ir izslēgta riteņu piedziņa.
– lerīcei jāvirzās uz priekšu, ja motors darbojas un ir ieslēgta riteņu piedziņa.

15. attêls

■ Ja nepieciešams, nostādiet sazobes polu ar riteņa piedziņas sviras rievoto veltnīti/iestatīšanas uzgriezni (atkarībā no konstrukcijas pārslēgšanas konsoles apakšējā pusē) vai ar lokano trosi.

Norādījums

Dažiem modeliem regulēšana nav iespējama.

Pēc pirmajām 2-5 darba stundām

■ Nomainiet ellu, sk. pielikumam pievienoto motora lietošanas pamācību.

Pēc katras pļaušanas vai ik pēc 8 nedēlām

(tikai ierīcēs ar elektropalaidi)

■ Veiciet akumulatora 10 stundu pēcuzlādi.

Reizi sezonā

■ Nomainiet ellu, sk. pielikumam pievienoto motora lietošanas pamācību.
■ Ellojiet šarnīrus un izmetējvāka vērpes atsperes.
■ Sezonas beigās nododiet ierīci specializētā darbnīcā apkopes un pārbaudes veikšanai.

Tīrīšana

levērībai

Tīriet ierīci pēc katras ekspluatācijas. Nenotīrīta ierīce rada materiālos zaudējumus un darbības traucējumus. Tīrīšanai neizmantojiet augstspiediena tīrītāju.

Zāles savācēja tīrīšana

(ierīcēs ar zāles savācēju) Visvienkāršāk ir realizēt tīrīšanu uzreiz pēc plaušanas.

■ Noņemiet un iztukšojiet zāles savācēju.
■ Zāles savācēju var tīrīt ar spēcīgu (dārza šlūtenes) ūdensstrūklu.
■ Pirms nākošās lietošanas zāles savācēju labi izžāvējiet.

Zāliena plaujmašīnas tīrīšana

Bīstami

Darbā ar griezējmehānismu ir iespējamas traumas.

Jūsu aizsardzībai izmantojiet darba aizsargcimdus.

levērībai

Apgrieziet ierīci vienmēr tā, lai aizdedzes svece būtu vērsta uz augšu, lai degviela vai ella neizraisītu motora bojājumus. Neapsmidziniet ierīci ar ūdeni, jo tā var tikt sabojātas elektrodetaļas. Tīriet ierīci pēc iespējas uzreiz pēc plaušanas.

lerīces bez virsmas mazgāšanas sistēmas:

■ Nodalījumu, kurā atrodas griezējmehānisms, un izsviedēja vāku tīriet ar suku, rokas slotiņu vai lupatu.
■ Nostādiet ierīci uz riteniem, un noslaukiet no tās visas zāles un netīrumu paliekas.

lerīces ar virsmas mazgāšanas sistēmu:

14. attēls

Zāliena plaujmašīnas ar virsmas mazgāšanas sistēmu ir aprīkotas ar ūdens pieslēgumu. Tādā veidā var noskalot zāles pārpalikumus no plaušanas pierīces apakšējās daļas un novērst korodējošu kimikāliju iedarbību.

Pēc plaušanas rīkojieties sekojoši:

■ Novietojiet ierīci uz līdzenas virsmas, bez akmeņiem, oļiem utt.

i Norādījums

Izsviedējšahta nedrīkst būt pavērsta uz ēku, garāžu un taml. pusi.

■ Montējiet standarta šlūtenes adapteri (piegādes komplekta papildaprīkojumā) pie ūdens šlūtenes un plaušanas pierīces ūdens pieslēguma.
■ Atgrieziet üdeni.
■ Palaidiet motoru un ľaujiet tam dažas minūtes darboties.
■ Izslēdziet motoru un noņemiet no ierīces ūdens šlūteni.

Pēc tīrīšanas procesa pabeigšanas:

■ Palaidiet motoru un ľaujiet tam dažas minūtes darboties, lai plaušanas pierīces apakšējā daļa varētu izžūt.

■ Apstādiniet motoru.

Ekspluatācijas pabeigšana

⚠ Bīstami

Sprādziena un ugunsbīstamība. Nekad neuzglabājiet ierīci, kuras tvertne ir piepildīta ar degvielu (benzīnu), telpās, kurās degvielas tvaiki var saskarties ar atklātu uguni vai dzirkstelēm.

! levērībai

Ierīces materiālie zaudējumi Uzglabājiet ierīci (ar atdzisušu motoru) tikai tīrās un sausās telpās. Uzglabājot ilgāku laika periodu, piem., ziemā, obligāti sargājiet ierīci no rūsas.

Pēc sezonas beigām, vai arī, ja ierīce netiek lietota ilgāk par mēnesi:

■ Izlejiet degvielu piemērotā tvertnē un pārtrauciet motora darbināšanu, kā aprakstīts motora lietošanas pamācībā.

levērībai

Izlejiet degvielu tikai zem klajas debess.

■ Tīriet ierīci un zāles savācēju.
■ Sargājot no rūsas, noslaukiet visas metāla daļas ar ellas (bez sveku piejaukuma) piesūcinātu lupatu vai apsmidziniet ar ellu.
■ Uzlādējiet (ja ir) akumulatoru.

Garantija

Katrā valstī ir spēkā garantijas noteikumi, kurus ir izdevusi mūsu firmas pārstāvniecība vai mūsu ražojumu importētāja firma. Bojājumi tiek novērsti bez samaksas garantijas sniegšanas ietvaros tikai tādā gadījumā, ja šie bojājumi radušies materiāla vai ražošanas defektu rezultātā. Garantijas sniegšanas gadījumā vērsieties veikalā, kurā šī ierīce tika nopirkta, vai mūsu uzņēmuma tuvākajā filiālē.

Informācija par motoru

Motora ražotājs atbild par visām ar motoru saistītām problēmām, kuras attiecas uz jaudu, jaudas mērišanu, tehniskajiem datiem, garantijas sniegšanu un servisu. Informatīvo materiālu Jūs atradīsiet motora ražotāja atsevišķi izstrādātajā motora īpašnieka un lietotāja rokasgrāmatā.

Defektu konstatēšana un novēršana

Jūsu ierīces darbības traucējumiem parasti ir vienkārši cēloņi, kurus Jums vajadzētu zināt, lai varētu dažreiz ar pašu spēkiem tos novērst. Šaubu gadījumā jums palīdzēs specializētais tirgotājs.

Problēma lespējamais cēlonis(-ņi) Palīdzība

Startera trosi nevar izvilkt. Netika nospiesta drošības apskava.	Piespiediet drošības skavu pie augšējā roktura.
Blokēti naži. Atvienojiet aizdedzes sveces spraudni un novērsiet blokādi.
Bojāts motors. Griezieties specializētajā servisa darbnīcā.
Motors nesāk darboties. Nepareizi nostādīta akseleratora svira.	Nostādiet akseleratora sviru |CHOKE pozicijā (ja motors ir atdzisis).
	Nostādiet akseleratora sviru |max. vai START pozicijā (ja motors ir silts).
Plaujmašīna stāv garā zālē. Novietojiet plaujmašīnu laukumā ar zemāku zāli.
Tukša degvielas tvertne. Uzpildiet degvielas tvertni ar tīru,svaigu degvielu.
Nav uzsprusts aizdedzes sveces spraudnis.	Uzspraudiet aizdedzes sveces spraudni.
Nolietota vai netīra degviela. Nomainiet ar svaigu degvielu.
Aizsērējis gaisa filtrs. Iztīriet gaisa filtru.
Drosele nav aktivizēta. Darbiniet droseli.
Sūknītis aukstās palaišanas laikā netika darbināts.	Darbiniet sūknīti.
Izlādējies akumulators.	Uzlādējiet akumulatoru ar līdzpiegādāto uzlādes aparātu.
Bojāts elektrības vads.	Pārbaudiet, vai elektrības vads nav bojāts.
Bojāts drošinātājs. Nomainiet bojāto drošinātāju specializētajā darbnīcā.
Neparasti trokšni (sitieni,žvadzēšana, klabēšana).	Valīgas skrūves, uzgriežni vai citas nostiprinājuma detaļas.
Satricinājumi, vibrācija.	Nenostiprināti naži.
	Bojāti naži.
	Nepareizi nobalansēti naži.
	Slikti nostiprināts motors.
Nelīdzens plāvums vai samazinās motora apgriezienu skaits.	Pārāk gara zāle.

Problēma lespējamais cēlonis(-ņi) Palīdzība

Zāle paliek guļot vai zāles savācējs nepiepildās.	Zāle pārāk mitra. Laujiet zālienam nožūt.
	Aizsērējis izmetējs. Izslēdziet motoru, noņemiet netīrumus.
	Naži neasi. Noasiniet vai nomainiet nažus specializētajā servisa darbnīcā.
	Nepietiekama motora jauda. Pļaujiet biežāk, palieliniet griezuma augstumu.
	Zāles savācējs pilns. Apstādiniet motoru, iztukšojiet zāles savācēju.
	Zāles savācējs netīrs. Izslēdziet motoru, notīriet zāles savācēja ventilācijas spraugas.
Nedarbojas riteņu piedziņa. Pārtrūkusi kīlsiksna vai bojāts reduktors.		Bojātās detaļas nomainiet specializētajā servisa darbnīcā.
		Pārtrūkusi uzstiepšanas trose/lokanā trose.
