BRUKSANVISNING A 5300 A Wolf Garten

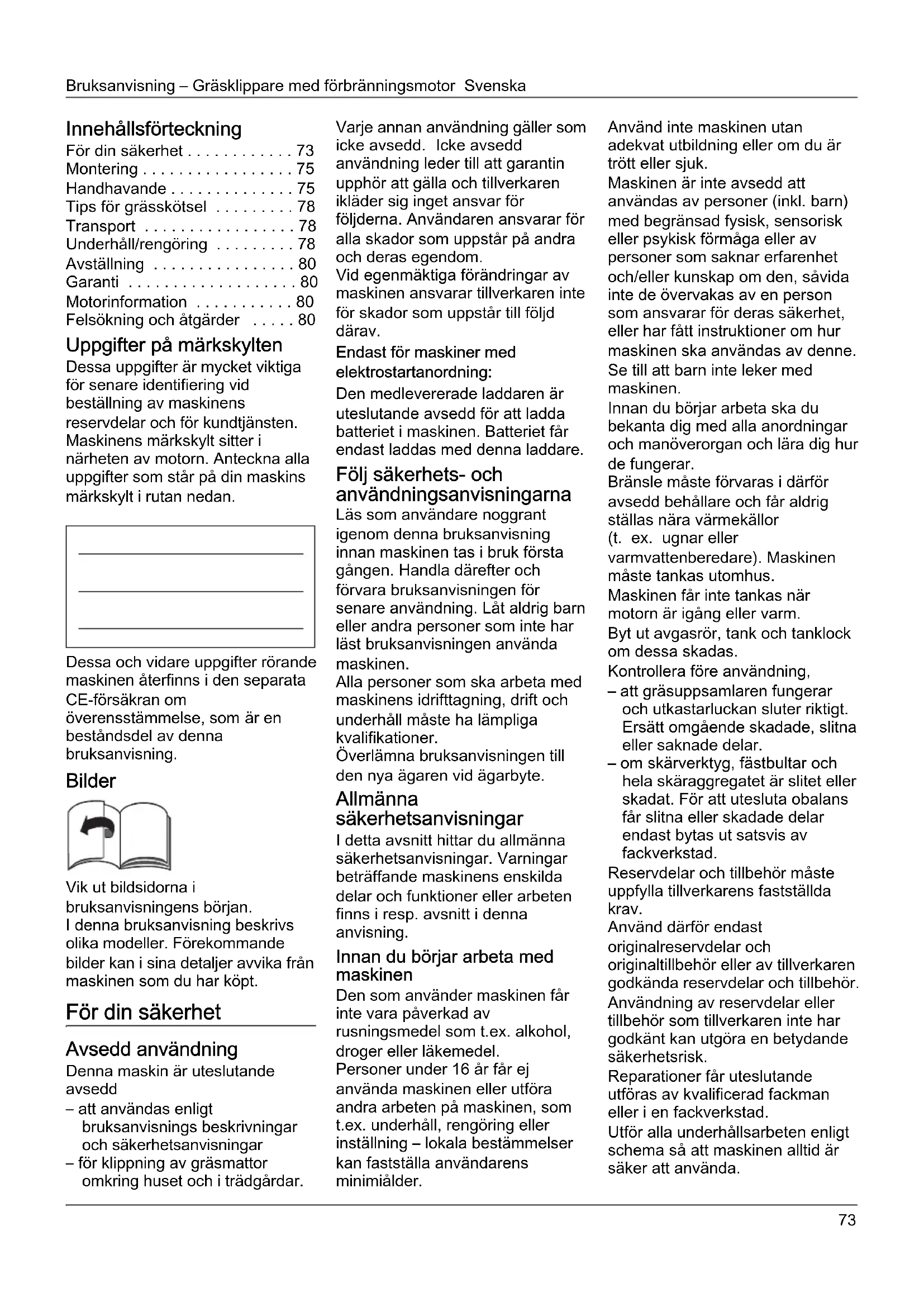

• Innehållsförteckning För din säkerhet p. 73
• Montering p. 75
• Handhavande p. 75
• Tips för grässkötsel p. 78
• Transport p. 78
• Underhåll/rengöring p. 78
• Avställning p. 80
• Garanti p. 80
• Motorinformation p. 80
• Felsökning och åtgärder Uppgifter på märkskylten Dessa uppgifter är mycket viktiga för senare identifiering vid beställning av maskinens reservdelar och för kundtjänsten. Maskinens märkskylt sitter i närheten av motorn. Anteckna alla uppgifter som står på din maskins märkskylt i rutan nedan. Dessa och vidare uppgifter rörande maskinen återfinns i den separata CE-försäkran om överensstämmelse, som är en beståndsdel av denna bruksanvisning. Bilder Vik ut bildsidorna i bruksanvisningens början. I denna bruksanvisning beskrivs olika modeller. Förekommande bilder kan i sina detaljer avvika från maskinen som du har köpt. För din säkerhet Avsedd användning Denna maskin är uteslutande avsedd – att användas enligt bruksanvisnings beskrivningar och säkerhetsanvisningar – för klippning av gräsmattor omkring huset och i trädgårdar. Varje annan användning gäller som icke avsedd. Icke avsedd användning leder till att garantin upphör att gälla och tillverkaren ikläder sig inget ansvar för följderna. Användaren ansvarar för alla skador som uppstår på andra och deras egendom. Vid egenmäktiga förändringar av maskinen ansvarar tillverkaren inte för skador som uppstår till följd därav. Endast för maskiner med elektrostartanordning: Den medlevererade laddaren är uteslutande avsedd för att ladda batteriet i maskinen. Batteriet får endast laddas med denna laddare. Följ säkerhets- och användningsanvisningarna Läs som användare noggrant igenom denna bruksanvisning innan maskinen tas i bruk första gången. Handla därefter och förvara bruksanvisningen för senare användning. Låt aldrig barn eller andra personer som inte har läst bruksanvisningen använda maskinen. Alla personer som ska arbeta med maskinens idrifttagning, drift och underhåll måste ha lämpliga kvalifikationer. Överlämna bruksanvisningen till den nya ägaren vid ägarbyte. Allmänna säkerhetsanvisningar I detta avsnitt hittar du allmänna säkerhetsanvisningar. Varningar beträffande maskinens enskilda delar och funktioner eller arbeten finns i resp. avsnitt i denna anvisning. Innan du börjar arbeta med maskinen Den som använder maskinen får inte vara påverkad av rusningsmedel som t.ex. alkohol, droger eller läkemedel. Personer under 16 år får ej använda maskinen eller utföra andra arbeten på maskinen, som t.ex. underhåll, rengöring eller inställning – lokala bestämmelser kan fastställa användarens minimiålder. Använd inte maskinen utan adekvat utbildning eller om du är trött eller sjuk. Maskinen är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller psykisk förmåga eller av personer som saknar erfarenhet och/eller kunskap om den, såvida inte de övervakas av en person som ansvarar för deras säkerhet, eller har fått instruktioner om hur maskinen ska användas av denne. Se till att barn inte leker med maskinen. Innan du börjar arbeta ska du bekanta dig med alla anordningar och manöverorgan och lära dig hur de fungerar. Bränsle måste förvaras i därför avsedd behållare och får aldrig ställas nära värmekällor (t. ex. ugnar eller varmvattenberedare). Maskinen måste tankas utomhus. Maskinen får inte tankas när motorn är igång eller varm. Byt ut avgasrör, tank och tanklock om dessa skadas. Kontrollera före användning, – att gräsuppsamlaren fungerar och utkastarluckan sluter riktigt. Ersätt omgående skadade, slitna eller saknade delar. – om skärverktyg, fästbultar och hela skäraggregatet är slitet eller skadat. För att utesluta obalans får slitna eller skadade delar endast bytas ut satsvis av fackverkstad. Reservdelar och tillbehör måste uppfylla tillverkarens fastställda krav. Använd därför endast originalreservdelar och originaltillbehör eller av tillverkaren godkända reservdelar och tillbehör. Användning av reservdelar eller tillbehör som tillverkaren inte har godkänt kan utgöra en betydande säkerhetsrisk. Reparationer får uteslutande utföras av kvalificerad fackman eller i en fackverkstad. Utför alla underhållsarbeten enligt schema så att maskinen alltid är säker att använda.Svenska Bruksanvisning – Gräsklippare med förbränningsmotor p. 80

Under arbetet med maskinen Vid arbeten med eller på maskinen måste du bära lämplig arbetsklädsel, som t.ex.: – Säkerhetsskor – långbyxor – åtsittande kläder – Hörselskydd – Skyddsglasögon Att bära personlig skyddsutrustning minskar risken för skador. Undvik att bära lösa kläder eller kläder med hängande snören eller remmar. Om du arbetar utan hörselskydd kan det leda till hörselnedsättning. Ta raster även om du använder hörselskydd för att skona hörseln. Alla säkerhetsanordningar måste alltid vara komplett monterade på maskinen och vara i felfritt skick. Säkerhetsanordningar får inte förändras. Maskinen får bara användas när den är i sådant tekniskt skick som föreskrivs av tillverkaren och som den var i vid leveransen. Ändra inte motorinställningarna som har förinställts på fabriken. Undvik öppen eld, gnistbildning och rök inte. Information om vibration: Vibration kan orsaka nervskador och försämra blodcirkulationen i händer och armar. – Klä dig varmt om du arbetar i kallt väder och håll händerna varma och torra. – Ta raster. – Om du märker att huden på fingrar och händer domnar, gör ont eller blir vit ska du sluta arbeta med maskinen och uppsöka läkare vid behov. Före alla arbeten på maskinen Följande åtgärder måste vidtas före alla arbeten på maskinen (t.ex. underhåll och inställning) och transport (t. ex. lyfta eller bära) som skydd mot skador: – stäng av motorn – dra ut startnyckeln (såvida sådan finns). – vänta tills alla rörliga delar står helt stilla och motorn har svalnat. – dra av tändstiftskontakten på motorn för att förhindra att motorn startar oavsiktligtra av motorns tändstiftskontakt för att förhindra att motorn startar oavsiktligt. – följ motorhandbokens säkerhetsanvisningar. När du har slutat arbeta med maskinen Lämna aldrig maskinen utan att stänga av motorn och dra ut startnyckeln (såvida sådan finns). Säkerhetsanordningar Bild 1 Fara Använd aldrig maskinen med skadade eller omonterade säkerhetsanordningar. Säkerhetsbygel (1) Säkerhetsbygeln är till för din säkerhet för att kunna stänga av motorn och skärredskapet i nödfall. Dess funktion får ej kringgås. Utkastlucka (2) eller stötskydd (3) Utkastluckan/stötskyddet skyddar mot skador som kan orsakas av klippaggregat eller utslungade fasta föremål. Maskinen får endast användas med utkastarlucka eller stötskydd. Symboler på maskinen Det sitter klistermärken med olika symboler på maskinen. Symbolerna förklaras nedan: OBS! Läs bruksanvisningen före innan du börjar använda maskinen! Håll andra personer borta från det farliga området! Stäng av motorn och dra ut startnyckeln före alla arbeten på maskinen och innan du lämnar den. Beakta dessutom anvisningarna i avsnittet ”För din säkerhet”. Dra av tändstiftskontakten innan åtgärder på skärverktygen påbörjas! Håll fingrar och fötter borta från skärverktygen! Stäng av maskinen och dra ut tändstiftskontakten innan du ska ställa in, rengöra eller kontrollera maskinen. Risk för personskada – arbeta endast med monterat stötskydd. Risk för personskada – arbeta endast med monterad bakbygel. Risk för personskada – arbeta endast med monterat utkast. Håll alltid dessa symboler på maskinen i ett läsbart tillstånd. Byt ut skadade eller oläsliga sym- boler. !Bruksanvisning – Gräsklippare med förbränningsmotor Svenska

Symboler i bruksanvisningen I denna bruksanvisning används symboler för att ange faror eller markera viktig information. Symbolförklaring: Fara Anger risker som kan orsaka personskador i samband med det beskrivna arbetet. Observera! Anger risker som kan orsaka maskinskador i samband med det beskrivna arbetet. Hänvisning Anger viktig information och användartips. Montering Monteringen av maskinen visas på ett separat blad.KasseringsanvisningFörpackningsmaterial, kasserade maskiner o.s.v. ska bortskaffas i enlighet med lokala bestämmelser. Handhavande Följ även motorhandbokens anvisningar. Fara Personskada – Personer – särskilt barn – eller djur får under klippning ej uppehålla sig inom maskinens arbetsområde. Risk för personskada genom utslungade stenar eller andra föremål. Fall – Kör inte maskinen fortare än att du själv hinner gå med den. – Var särskilt försiktig när du klipper baklänges eller drar maskinen mot dig. – Vid klippning på branta sluttningar kan maskinen välta och du kan komma till skada. Klipp alltid på tvären på sluttningar och aldrig uppåt/ nedåt. Klipp inte i sluttningar som lutar mer än 20

– Var särskilt försiktig när du byter körriktning och se till att du alltid står stadigt. – Vid klippning i gränsområden uppstår risk för skador. Klippning

närheten av kanter, häckar eller på branta sluttningar är farligt. Laktta alltid föreskrivet säkerhetsavstånd. – När du klipper fuktigt gräs kan maskinen glida eftersom den får sämre grepp om underlaget och dra med dig i fallet. Klipp endast när gräset är torrt. – Arbeta endast vid dagsljus eller med tillräcklig artificiell belysning. Personskador – Säkerhetsavståndet till det roterande verktyget motsvaras av styrstångens längd och måste alltid hållas. – Användaren ska stå bakom styrstången under arbete. – För aldrig händer eller fötter mot eller under roterande delar. – Använd inte maskinen om det är dåligt väder, exempelvis vid risk för regn eller åska. – Stäng av motorn och vänta tills skärredskapet står stilla: – innan du lutar maskinen. – innan du transporterar den över andra ytor än gräs. – Stäng av motorn och för att förhindra oavsiktlig återstart: Dra ut startnyckeln (såvida sådan finns), låt motorn svalna och dra av tändstiftskontakten, – innan du avlägsnar tilltäppningar och blockeringar från utkastet, – före kontroll, rengöring och inställning av gräsklipparen eller arbeten på den, – när du har kört på ett främmande föremål. Kontrollera om skada uppstått och uppsök fackverkstad vid behov; – om maskinen börjar vibrera ovanligt starkt. Kontrollera maskinen genast. – Lyft eller bär aldrig maskinen när motorn är igång. – Kontrollera området där maskinen ska användas och ta bort alla föremål som kan fastna i maskinen och slungas ut ur den. – Om ett främmande föremål (t.ex.en sten) träffas av skärredskapet eller om maskinen börjar vibrera på ett ovanligt sätt: Stäng genast av motorn. Låt en serviceverkstad undersöka maskinen avseende skador innan du använder maskinen igen. – Stå aldrig framför gräsutkastaröppningar vid gräsklippare med skäran. Maskiner med gräsuppsamlare: – Vid avtagning av gräsuppsamlaren kan användaren eller andra skadas av utslungat material. Töm aldrig gräsuppsamlaren när motorn är igång. Slå från maskinen. Risk för kvävning genom kolmonoxid. Förbränningsmotorn får endast vara igång utomhus. Explosions- och brandrisk – Bensinångor är explosiva och bensin är extremt brandfarligt. – Fyll på bränslet innan motorn startas. Håll tanken stängd när motorn är igång eller om den fortfarande är varm. – Fyll bara på bränsle när motorn är frånslagen och avsvalnad. Undvik öppen eld, gnistbildning och rök inte. Maskinen måste tankas utomhus. – Starta inte motorn om bränsle runnit över. Avlägsna maskinen från den bränsleförorenade ytan och vänta tills bränsleångorna har avdunstat. – För att förebygga brandfara ska följande delar hållas fria från gräs och olja: – Motor – Avgasrör – Batterier – Bensintank Risk för att snubbla – Kör inte maskinen fortare än att du själv hinner gå med den.

!Svenska Bruksanvisning – Gräsklippare med förbränningsmotor

Observera! Maskinskada – Stenar, grenar eller liknande föremål kan skada maskinen och dess funktion. Ta bort hårda föremål ur arbetsområdet före varje användning. – Maskinen får bara användas när den är i felfritt skick. Se efter att maskinen är i felfritt skick före varje användning. Kontrollera särskilt att säkerhetsanordningar, manöverorgan och skruvförband är utan skador och sitter fast ordentligt. Byt ut defekta delar innan maskinen används. AnvändningstiderFölj nationella/kommunala föreskrifter för användningstider (fråga behörig myndighet vid behov).PositionsangivelserVid positionsangivelser på maskinen (t.ex. vänster, höger) utgår vi alltid från styrstången sett maskinens arbetsriktning. Innan maskinen tas i bruk första gången Påfyllning av motorolja Observera! Av transportskäl levereras maskinen utan motorolja. Fyll därför på motorolja innan den tas i bruk första gången, se motorhandboken. Batteriladdning (maskiner med elektrisk startanordning) Risk för frätning/förgiftning I extrema fall måste man räkna med att vätska eller gas träder ut. Batteriet sitter beroende på modell antingen i instrumentbrädan på styrstången (bild 2a) eller på klippdäcket (bild 2b/c). Risk för elektriska stötar Kontrollera laddaren avseende yttre skador före varje användning. Använd aldrig en defekt laddare. Observera! – Kontrollera att elnätets spänning och frekvens motsvarar data på laddarens märkskylt (220–230 V och 50 Hz). – Skydda laddaren mot fuktighet, regn, snö och frost. – Ladda batteriet endast i välventilerade och torra rum. Överskrid ej max laddningstid på 12 timmar. – Skilj laddaren från nätet och maskinen innan gräsklipparen tas i bruk. Bild 2 Ladda batteriet minst 10 timmar innan maskinen tas i bruk första gången. Använd endast den medlevererade laddaren.HänvisningKoppla från laddaren i omvänd ordningsföljd.Skrotningsanvisning för laddarenFöreskrifterna för hantering av elavfall gäller för laddaren. Beakta även gällande lokala föreskrifter. Inställning före varje användning Risk för personskada Före alla arbeten på denna maskin ska du – Stänga av motorn. – Dra ut startnyckeln (såvida sådan finns). – Vänta tills alla rörliga delar står helt stilla och motorn har svalnat. – Dra av tändstiftskontakten på motorn för att förhindra att motorn startar oavsiktligt. Hänga fast gräsuppsamlaren (endast vid maskiner med gräsuppsamlare)Bild 11 Lyft upp utkastarluckan och häng fast gräsuppsamlaren. Klipphöjdsinställning Observera! Ställ på ojämn mark in klipphöjden så, att skärkniven aldrig kommer kontakt med jorden. Bild 3Ställ in önskad klipphöjd. Inställningsmöjlighet (beroende på modell) från ca 3 cm till max 9 cm.HänvisningStäll in alla hjul på samma höjd hos maskiner med separat hjulinställning.Modell A Montera hjulen i önskat läge.Modell B Dra i lasken och låt den snäppa fast i önskat läge.Modell C För spaken för central höjdinställing framåt eller bakåt och låt den snäppa fast i önskat läge. Låsning av framhjulen (endast hos maskiner med låsbara framhjul)Bild 4Låsa hjulen för körning rakt fram – rikta in hjulen framåt och för in bygeln i det stora hålet.Fritt rörliga hjul – för in bygeln i det lilla hålet. Tanka och kontrollera oljenivå Tanka blyfri bensin (se motorhandboken). Fyll bränsletanken högst 2 cm under påfyllningsrörets underkant. Stäng bränsletanken ordentligt. Kontrollera oljenivån, fyll på vid behov (se motorhandboken). Starta motorn Bild 5 Fara För att förhindra skador, – starta inte motorn när du står framför utkastet; – Håll händer och fötter på avstånd från klippaggregatet;

!Bruksanvisning – Gräsklippare med förbränningsmotor Svenska

– håll alltid händer, fötter och andra kroppsdelar på avstånd från roterande delar och håll dig alltid på avstånd från utkastet; Håll alltid avstånd till utkastet. Koppla från alla klippverktyg och drivanordningar innan motorn startas. Luta inte maskinen vid start. Ställ maskinen på en jämn yta med så kort eller så lite gräs som möjligt. Motoranvisningar Följ motorhandbokens information. – Vissa modeller har ingen gasspak, varvtalet ställs in automatiskt. Motorn går alltid med optimalt varvtal. – Även när motorn är varm kan det eventuellt vara nödvändigt att använda choken eller flödaren. – Vissa modeller har varken choke eller flödare. Motorn ställs automatiskt in på resp start. Vid kall motor: Öppna bensinkranen (såvida sådan finns). Maskiner med choke : Ställ chokespaken på läge eller dra ut choken och ställ gasspaken (såvida sådan finns) på /max – bild 5A. eller Ställ gasspaken på läge – bild

Maskiner med flödare: Tryck 1–5 gånger kraftigt på flödaren och ställ gasspaken (såvida sådan finns) på /max – bild 5CB. Vid varm motor: Öppna bensinkranen (såvida sådan finns). Ställ gasspaken (såvida sådan finns) på /max – bild 5CB. Maskiner utan elektrisk startanordning: Bild 5C Stå bakom maskinen – tryck på säkerhetsbygeln och håll den nertryckt. Dra ut starthandtaget långsamt tills det tar emot och dra därefter snabbt och kraftigt. Släpp inte starthandtaget, utan för det sakta bakåt. Maskiner med elektrisk startanordning: Bild 5D Skilj laddaren från nät och maskin. Stå bakom maskinen – tryck på säkerhetsbygeln och håll den nertryckt. Vrid startnyckeln på styrhandtaget tills motorn startar (startförsök max 5 sekunder, vänta minst 60 sekunder före nästa startförsök). Hänvisning: Hos maskiner med elektrisk start kan motorn (beroende på utförande) även startas manuellt med starthandtaget. När motorn är igång: När motorn startat (beroende på utförande): – ställ tillbaka choken (om sådan finns), – ställ gasspaken (såvida sådan finns) mellan /max och /min för att varmköra motorn under kort tid. Ställ vid klippning gasspaken (såvida sådan finns) på full gas. Hänvisning Se motorhandboken för mer information om motorn. Stanna motorn Bild 7 Ställ gasspaken (såvida sådan finns) på läge /min. Släpp säkerhetsbygeln. Motorn och klippverktyget stannar efter kort tid. Arbeta med maskinen Till-/frånkoppling av hjuldrift (endast hos maskiner med hjuldrift) Bild 6A, B, C Starta hjuldrivning

Dra i spaken/bygeln och håll den fast. Stäng av hjuldriften

Släpp spaken/bygeln. Tips för maskiner som motsvarar bild 6C För till-/och frånkoppling kan både den vänstra och den högra spaken resp även båda spakarna tillsammans användas. Hänvisning Beroende på konstruktionen kan det när maskinen dras bakåt hända att bakhjulens motstånd höjs. Därvid handlar det inte om ett maskinfel, utan det beror på tekniska egenskaper. Åtgärd (beroende på modell): Åtgärd: Kör maskinen till att börja med något framåt utan åtdragen bygel och dra den därefter bakåt. Ändring av hjuldrivningens hastighet (beroende på utförande) Observera! Maskinskada Ställ endast in när motorn är igång. Bild 6D, E Välj mellan olika hastighetslägen (1/min./ och 4/max./ ) med den lilla spaken. Bild 6F, G Välj mellan hastighetslägen (1/min./ och 4/max./ ) med spaken. Hänvisning Av teknika skäl kan det hända att det är svårt att ändra hastigheten när maskinen står stilla. Åtgärd: Dra åt drivbygeln och välj hastighetsläge. Ta av och tömma gräsuppsamlaren (hos maskiner med gräsuppsamlare) Bild 11 När avklippt material blir liggande kvar på marken eller påfyllningsindikeringen (tillval, bild

12) visar att korgen är full:

Släpp säkerhetsbygeln och vänta tills motorn står stilla. Lyft upp utkastarluckan och ta av gräsuppsamlaren. Töm innehållet.Svenska Bruksanvisning – Gräsklippare med förbränningsmotor

Arbeta utan gräsuppsamlaren Om du tar av gräsuppsamlaren fälls utkastarluckan ner. Vid klippning utan gräsuppsamlare kastas det klippta gräset ut direkt nedåt. Omställning till bioklipp (hos maskiner med bioklipptillbehör)Maskiner med bakutkast:Bild 8A Lyft upp utkastarluckan. Ta av gräsuppsamlaren. Sätt i bioklippkilen (beroende på modell) Släpp ner utkastarluckan.HänvisningModeller med inbyggd bioklippfunktion behöver ingen separat bioklippkil – denna funktion övertas av en speciell konstruerad baklucka (bild 8B).Maskiner med sidutkast:Bild 9 Montera stötskydd/bioklippklaff i stället för sidutkastet (Bild 9A)eller Demontera sidutkastet – stötskyddet/bioklippklaffen stängs automatiskt (Bild 9B). Omställning av maskinerna till sidutkast (beroende på utförande) Såvida sådan finns: Ta av gräsuppsamlaren och sänk bakutkastluckan. Lyft upp stötskydd/bioklippklaff och montera sidutkastet (bild 9C). När arbetet är färdigt dra ut startnyckeln (såvida sådan finns). Vänta tills alla rörliga delar står helt stilla och motorn har svalnat. Stäng bensinkranen (såvida sådan finns– se motorhandboken). Dra av motorns tändstiftskontakt. Töm gräsuppsamlaren.Maskiner med elektrisk startanordning: Ladda batteriet 10 timmar.HänvisningOm maskinen ska ställas in i ett stängt utrymme måste motorn vara kall. Tips för gräsmattans skötsel Här är några tips om hur gräsmattan ska skötas för att den ska frodas och växa jämnt. Klippning En gräsmatta består av olika grässorter. Om du klipper ofta växer mest grässorter med starka rötter som bildar en tät gräsmatta. Om du klipper sällan växer mest långa grässorter och vilda örter (t.ex. klöver, tusensköna).Gräsmattans normalhöjd är ca 4–5 cm. Klipp endast 1/3 av den sammanlagda höjden, alltså vid 7–8 cm längd till normalhöjd.Gräsmattan ska helst inte klippas kortare än 4 cm, eftersom den i annat fall kan ta skada vid torka.Om gräset har blivit högt (t.ex. efter semestern) klipper du ner det till normalhöjden i etapper.Klipp alltid i något överlappande banor. Bioklippning (med tillbehör) Gräset klipps i små bitar (ca 1 cm) och får ligga kvar på gräsmattan. På så sätt tillförs gräsmattan många näringsämnen. För optimalt resultat måste gräsmattan alltid klippas kort, se även punkt ”Klippning”. Följ följande anvisningar för mulchning:– Klipp inte vått gräs. – Klipp aldrig av mer än max 2 cm av den sammanlagda gräslängden.– Kör långsamt.– Kör med max motorvarvtal.– Rengör klippaggregatet regelbundet. Transport Korta sträckor för hand Fara Föremål kan gripas och slungas iväg av det roterande klippaggregatet och på så sätt förorsaka skada. Stäng av motorn innan maskinen transporteras över andra ytor än gräs. Med fordon Fara Stäng av motorn och låt den svalna före varje transport. Dra av tändstiftskontakten. Transportera inte maskinen i lutat läge. Säkra maskinen noggrant vid transport på eller i ett fordon så att den inte börjar glida oavsiktligt. Maskinen får endast transporteras med tom bränsletank! Tanklocket måste vara ordentligt stängt. Maskiner med hopfällbar styrstång:Bild 10 Spara plats genom att fälla ihop styrstången. Underhåll/Rengöring Fara Följande åtgärder måste vidtas före alla arbeten på maskinen som skydd mot personskador: – stäng av motorn. – Dra ut startnyckeln (såvida sådan finns), – vänta tills alla rörliga delar står helt stilla och motorn har svalnat. – dra av motorns tändstiftskontakt för att förhindra att motorn startar oavsiktligt. – följ motorhandbokens säkerhetsanvisningar. Fara Som skydd mot skador av klippaggregatet ska alla åtgärder som byte eller slipning av kniven endast utföras av fackverkstad (specialverktyg nödvändiga).

!Bruksanvisning – Gräsklippare med förbränningsmotor Svenska

Observera! För att motorn inte ska ta skada av bränsle eller olja ska maskinen alltid lutas så, att tändstiftet är riktat uppåt. Hänvisning En maskin som underhålls regelbundet håller längre och kan användas utan att störningar inträffar. Om maskinens underhåll är bristfälligt kan brister som äventyrar säkerheten uppstå. Underhåll Observera! Följ motorhandbokens underhållsföreskrifter. Låt en serviceverkstad kontrollera och underhålla maskinen när säsongen är över. Låt endast en fackverkstad utföra reparationer liksom byte av defekta batterier resp defekta säkringar. Observera! Motorolja är miljöfarlig. Vid oljebyte lämna in förbrukad olja till en insamlingsställe för spilloja eller en avfallshanteringsföretag. Batterier är miljöfarliga. Förbrukade batterier får ej kastas i hushållssoporna. Lämna in förbrukade batterier till din försäljare eller en avfallhanteringsföretag. Demontera batteriet innan maskinen skrotas. Hänvisning Följ motorhandbokens kontroll- och underhållsintervall. Beroende på modell är maskinen utrustad med en elektronisk underhållsindikering (bild 13). Beakta dessa underhållsindikeringar förutom de skriftliga underhållsanvisningarna. Handhavande liksom vidare information framgår av underhållsindikeringens bifogade separata bruksanvisning. Före varje drift Kontrollera oljenivån och fyll på olja vid behov. Kontrollera att skruvförbanden är riktigt åtdragna och dra åt dem vid behov. Kontrollera säkerhetsanordningarna. Kontroll av kopplingsingreppspunkt: (endast hos maskiner med hjuldrift) – När motorn är igång och hjuldrivningen frånkopplad får maskinen ej röra sig framåt. – När motorn är igång och hjuldriften tillkopplad ska maskinen röra sig framåt. Bild 15 Ställ vid behov in ingreppspunkten med ställskruven/ställmuttern på hjuldrivningens spak (beroende på utförandet på konsolens undersida) eller bowdenvajern. Hänvisning Hos vissa modeller är inställning ej möjlig. Efter de första 2–5 arbetstimmarna Byt olja, se bifogad motorhandbok. Efter varje klippning eller var 8:e vecka (endast maskiner med elektrisk startanordning) Ladda batteriet 10 timmar. En gång per säsong Byt olja, se bifogad motorhandbok. Smörj alla ledpunkter och - vridfjädern på utkastarluckan. Låt en fackverkstad se över och underhålla maskinen efter varje säsong. Rengöring Observera! Rengör maskinen efter varje användning. Om du använder en smutsig maskin kan material- och funktionsskador uppstå. Använd inte högtryckstvätt för rengöring. Rengöring av gräsuppsamlaren (endast vid maskiner med gräsuppsamlare) Rengöring sker enklast direkt efter klippning. Ta av gräsuppsamlaren och töm den. Gräsuppsamlaren kan rengöras med en kraftig vattenstråle (trädgårdsslang). Låt gräsuppsamlaren torka ordentligt innan den används nästa gång. Rengöring av gräsklipparen Fara Vid arbeten på skärmekanismen kan du skada dig. Använd därför alltid skyddshandskar. Observera! För att motorn inte ska ta skada av bränsle eller olja ska maskinen alltid lutas så, att tändstiftet är riktat uppåt. Spola inte av maskinen med vatten eftersom det kan skada maskinens elektriska delar. Rengör helst maskinen direkt efter klippning. Maskinen utan tvättsystem för klippdäcket: Rengör skärkammaren och utkastarluckan med borste eller lapp. Ställ maskinen på hjulen och avlägsna alla gräs- och smutsrester. Maskiner med tvättsystem för klippdäcket: Bild 14 Gräsklippare med tvättsystem för klippdäcket är utrustade med en vattenanslutning. Därmed kan gräsrester spolas av från klippdäckets undersida och avlagringar av korroderande kemikalier förhindras. Gå tillväga på följande sätt när du klippt färdigt: Ställ maskinen på en plan stenfri yta. Hänvisning Utkastarschaktet får inte vara riktat mot hus, garage eller liknande. Montera en gängse slangadapter (tillval i leveransen) på en vattenslang och anslut den till anslutningen på klippdäcket. Öppna vattenkranen. Starta motorn och låt den gå några minuter. !Svenska Bruksanvisning – Gräsklippare med förbränningsmotor

Stanna motorn och lossa vattenslangen på maskinen. Efter rengöringen: Starta motorn och låt den gå några minuter för att torka klippdäckets undersida. Stanna motorn. Förvaring Fara Explosions- och brandfara. Om det finns bränsle (bensin) i tanken får maskinen inte ställas i rum där bensinångor kan komma i kontakt med öppen eld eller gnistor. Observera! Undvik maskinskada. Maskinen (med avsvalnad motor) ska förvaras i rena och torra utrymmen. Vd längre förvaring, t.ex. under vintern, ska maskinen skyddas mot rost. Efter säsongen, eller om maskinen inte ska användas i mer än en månad: Tappa av bränslet i ett lämpligt kärl och hantera motorn enligt motorhandbokens beskrivning. Observera! Bränsle får endast tappas av utomhus. Rengör maskinen och gräsuppsamlaren. Torka av alla metalldelar med en inoljad lapp (hartsfri olja) eller spreja dem med olja för att skydda dem mot rost. Ladda batteriet (såvida sådant finns). Garanti För varje land gäller vår representants garantivillkor. Störningar på maskinen åtgärdas kostnadsfritt inom ramen för garantin om orsaken är material- eller tillverkningsfel. Kontakta återförsäljaren eller vår representant om du behöver utnyttja garantin. Motorinformation Motortillverkaren är ansvarig för alla eventuella motorproblem som rör effekt, effektmätning, tekniska specifikationer, garanti och service. Närmare information återfinns i motortillverkarens separat medföljande ägar-/ användarhandbok. Felsökning och åtgärder Driftstörningar hos gräsklipparen har ofta enkla orsaker, som du bör känna till och delvis kan åtgärda själv. Om du är osäker är du välkommen att kontakta din återförsäljare som gärna hjälper dig.

Problem Möjlig(a) orsak(er) Åtgärd Starthandtaget kan inte dras ut. Säkerhetshandtaget ej tryckt. Tryck säkerhetsbygeln mot styrstången. Kniv blockerad. Dra av tändstiftskontakten och åtgärda blockeringen. Motor är defekt. Uppsök serviceverkstad. Motorn startar inte. Gasspaken står fel. Ställ gasspaken på läge eller CHOKE (vid kall motor). Ställ gasspaken på läge /max eller START (vid varm motor). Maskinen står i högt gräs. Ställ maskinen på en yta med kort gräs. Inget bränsle i tanken. Fyll tanken med rent, nytt bränsle. Tändstiftskontakten ej ansluten. Anslut tändstiftskontakten. Bränslet är gammalt eller smutsigt. Ersätt det gamla bränslet med nytt. Luftfiltret smutsigt. Rengör luftfiltret. Choken är inte utdragen. Dra ut choken. Flödaren har inte använts vid kallstart. Använd flödaren.Bruksanvisning – Gräsklippare med förbränningsmotor Svenska

Motorn startar inte. – Vid maskin med elektrisk start: Batteriet urladdat. Ladda batteriet med den medlevererade laddaren. Ledning defekt. Kontrollera om elektriska ledningen är OK. Säkring defekt. Låt en fackverkstad byta ut en defekt säkring. Ovanliga ljud (det skramlar, rasslar eller skallrar). Skruvar, muttrar eller andra fästanordningar sitter löst. Fäst delarna. Om ljuden kvarstår: Uppsök serviceverkstad. Skakning/vibration Kniv lös. Låt en fackverkstad dra åt knivens fästskruv. Kniv defekt. Låt en fackverkstad byta kniv. Kniv obalanserad. Låt en fackverkstad byta eller balansera kniven. Motorn sitter löst. Låt en serviceverkstad fästa motorn. Ojämn klippning eller varvtalet reduceras. För högt gräs. Ställ in högre klipphöjd, klipp två gånger vid behov. Gräset ligger kvar eller gräsuppsamlaren blir inte full. Gräset är för vått. Låt gräsmattan torka. Utkast tilltäppt. Stäng av motorn, avlägsna tilltäppningen. Slöa knivar. Låt en fackverkstad byta eller slipa kniven. Otillräcklig motoreffekt. Klipp oftare, ställ in större klipphöjd. Gräsuppsamlaren är full. Stäng av motorn och töm gräsuppsamlaren. Gräsuppsamlaren är smutsig. Stäng av motorn och rengör luftöppningarna i gräsuppsamlaren. Hjuldriften fungera inte. Kilremmen har gått av eller växel defekt. Låt en fackverkstad byta ut de defekta delarna. Vajer/bowdenvajer har brustit. Låt en fackverkstad byta ut de defekta delarna. Problem Möjlig(a) orsak(er) ÅtgärdDansk Betjeningsvejledning – Plæneklipper med forbrændingsmotor
