BEDIENUNGSANLEITUNG A 5300 A Wolf Garten

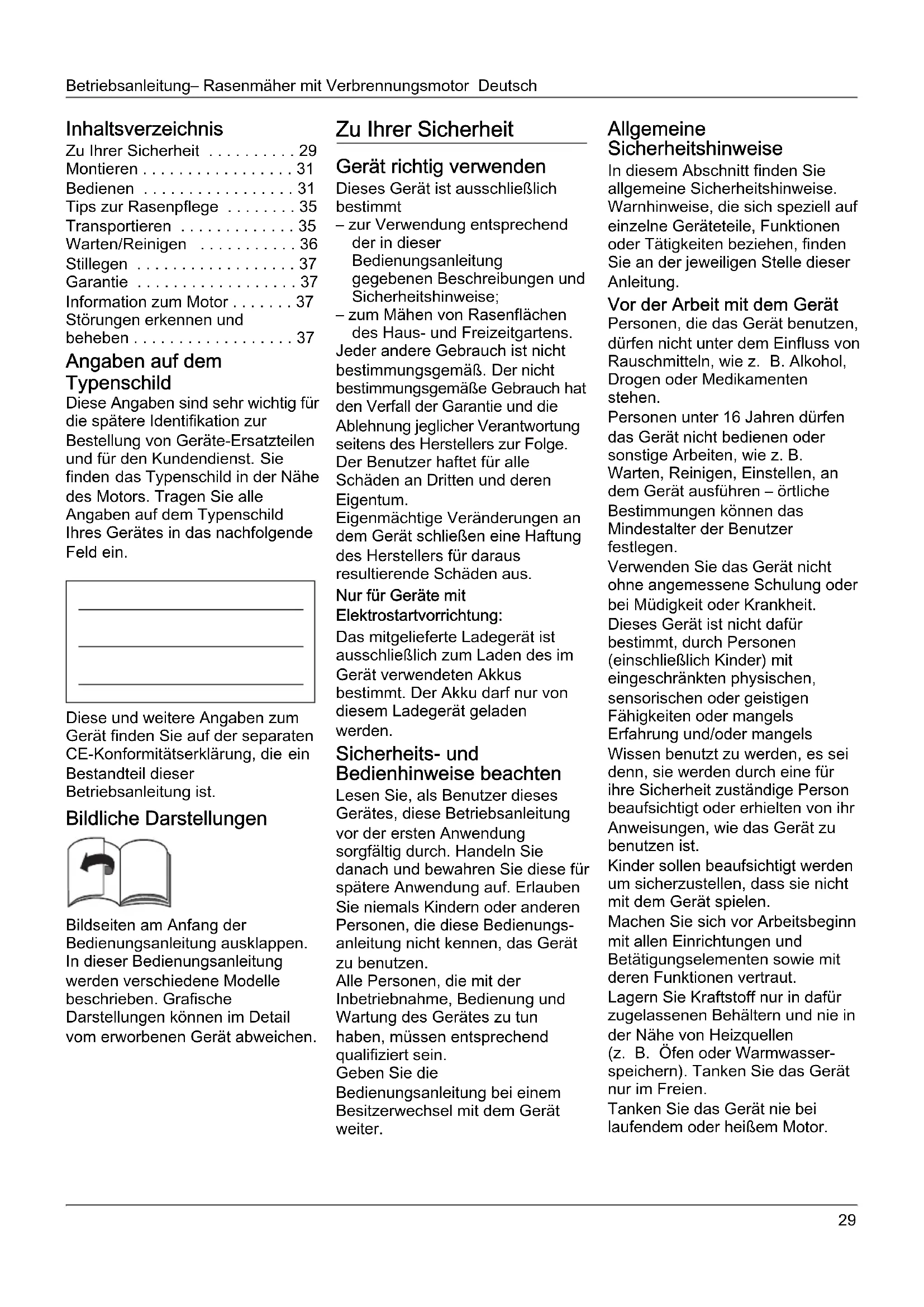

• Inhaltsverzeichnis Zu Ihrer Sicherheit p. 29
• Montieren p. 31
• Bedienen p. 31
• Tips zur Rasenpflege p. 35
• Transportieren p. 35
• Warten/Reinigen p. 36
• Stillegen p. 37
• Garantie p. 37
• Information zum Motor p. 37
• Störungen erkennen und beheben Angaben auf dem Typenschild Diese Angaben sind sehr wichtig für die spätere Identifikation zur Bestellung von Geräte-Ersatzteilen und für den Kundendienst. Sie finden das Typenschild in der Nähe des Motors. Tragen Sie alle Angaben auf dem Typenschild Ihres Gerätes in das nachfolgende Feld ein. Diese und weitere Angaben zum Gerät finden Sie auf der separaten CE-Konformitätserklärung, die ein Bestandteil dieser Betriebsanleitung ist. Bildliche Darstellungen Bildseiten am Anfang der Bedienungsanleitung ausklappen. In dieser Bedienungsanleitung werden verschiedene Modelle beschrieben. Grafische Darstellungen können im Detail vom erworbenen Gerät abweichen. Zu Ihrer Sicherheit Gerät richtig verwenden Dieses Gerät ist ausschließlich bestimmt – zur Verwendung entsprechend der in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweise; – zum Mähen von Rasenflächen des Haus- und Freizeitgartens. Jeder andere Gebrauch ist nicht bestimmungsgemäß. Der nicht bestimmungsgemäße Gebrauch hat den Verfall der Garantie und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge. Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum. Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus. Nur für Geräte mit Elektrostartvorrichtung: Das mitgelieferte Ladegerät ist ausschließlich zum Laden des im Gerät verwendeten Akkus bestimmt. Der Akku darf nur von diesem Ladegerät geladen werden. Sicherheits- und Bedienhinweise beachten Lesen Sie, als Benutzer dieses Gerätes, diese Betriebsanleitung vor der ersten Anwendung sorgfältig durch. Handeln Sie danach und bewahren Sie diese für spätere Anwendung auf. Erlauben Sie niemals Kindern oder anderen Personen, die diese Bedienungs- anleitung nicht kennen, das Gerät zu benutzen. Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein. Geben Sie die Bedienungsanleitung bei einem Besitzerwechsel mit dem Gerät weiter. Allgemeine Sicherheitshinweise In diesem Abschnitt finden Sie allgemeine Sicherheitshinweise. Warnhinweise, die sich speziell auf einzelne Geräteteile, Funktionen oder Tätigkeiten beziehen, finden Sie an der jeweiligen Stelle dieser Anleitung. Vor der Arbeit mit dem Gerät Personen, die das Gerät benutzen, dürfen nicht unter dem Einfluss von Rauschmitteln, wie z. B. Alkohol, Drogen oder Medikamenten stehen. Personen unter 16 Jahren dürfen das Gerät nicht bedienen oder sonstige Arbeiten, wie z. B. Warten, Reinigen, Einstellen, an dem Gerät ausführen – örtliche Bestimmungen können das Mindestalter der Benutzer festlegen. Verwenden Sie das Gerät nicht ohne angemessene Schulung oder bei Müdigkeit oder Krankheit. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät spielen. Machen Sie sich vor Arbeitsbeginn mit allen Einrichtungen und Betätigungselementen sowie mit deren Funktionen vertraut. Lagern Sie Kraftstoff nur in dafür zugelassenen Behältern und nie in der Nähe von Heizquellen (z. B. Öfen oder Warmwasser- speichern). Tanken Sie das Gerät nur im Freien. Tanken Sie das Gerät nie bei laufendem oder heißem Motor.Deutsch Betriebsanleitung– Rasenmäher mit Verbrennungsmotor p. 37

Tauschen Sie beschädigten Auspuff, Tank oder Tankdeckel aus. Prüfen Sie vor Gebrauch, – ob die Grasfangeinrichtung funktioniert und die Auswurfklappe richtig schließt. Beschädigte, verschlissene oder fehlende Teile umgehend ersetzen. – ob Schneidwerkzeuge, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Teile von einer Fachwerkstatt nur satzweise austauschen lassen, um Unwuchten auszuschließen. Ersatzteile und Zubehör müssen den vom Hersteller festgelegten Anforderungen entsprechen. Verwenden Sie daher nur Original- ersatzteile und Originalzubehör oder die vom Hersteller zugelassenen Ersatzteile und Zubehörteile. Die Verwendung von nicht vom Hersteller freigegebenen Ersatzteilen oder Zubehör kann ein erhebliches Sicherheitsrisiko darstellen. Lassen Sie Reparaturen ausschließlich von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführen. Lassen Sie immer alle Wartungsarbeiten termingerecht ausführen, um das Gerät in einem sicheren Betriebszustand zu halten. Während der Arbeit mit dem Gerät Bei Arbeiten mit oder an dem Gerät müssen Sie eine entsprechende Arbeitskleidung tragen, wie beispielsweise: – Sicherheitsschuhe, – lange Hosen, – enganliegende Kleidung, – Gehörschutz, – Schutzbrille. Das Tragen von persönlicher Schutzausrüstung verringert das Risiko von Verletzungen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln. Arbeiten ohne Gehörschutz kann zu Gehörverlust führen. Auch beim Tragen von Gehörschutz öfters Arbeitspausen einlegen um das Gehör zu schonen. Alle Sicherheitseinrichtungen müssen immer vollständig und in einwandfreiem Zustand am Gerät angebracht sein. An den Sicherheitseinrichtungen keine Veränderungen vornehmen. Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und angelieferten technischen Zustand. Verändern Sie niemals die werksseitig voreingestellten Motoreinstellungen. Vermeiden Sie offenes Feuer, Funkenbildung und rauchen Sie nicht. Hinweise zu Vibrationen: Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen. – Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie Ihre Hände warm und trocken. – Machen Sie Pausen. – Falls Sie feststellen, dass die Haut an Ihren Fingern oder Händen taub wird, kribbelt, schmerzt oder sich weiß verfärbt, stellen Sie die Arbeit mit der Maschine ein und konsultieren Sie gegebenenfalls einen Arzt. Vor allen Arbeiten an diesem Gerät Zum Schutze vor Verletzungen vor allen Arbeiten (z. B. Wartungs- und Einstellarbeiten) und Transport (z. B. heben oder tragen) an diesem Gerät – den Motor abstellen, – den Zündschlüssel (falls vorhanden) abziehen, – abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist, – den Zündkerzenstecker am Motor ziehen, um ein versehentliches Starten des Motors zu verhindern, – die zusätzlichen Sicherheitshinweise im Motorenhandbuch beachten. Nach der Arbeit mit dem Gerät Verlassen Sie das Gerät nie, ohne den Motor abzustellen und – falls vorhanden – den Zündschlüssel abzuziehen. Sicherheitseinrichtungen Bild 1 Gefahr Benutzen Sie niemals ein Gerät mit beschädigten oder ohne angebaute Sicherheitseinrichtungen. Sicherheitsbügel (1) Der Sicherheitsbügel dient Ihrer Sicherheit, um Motor und Schneidwerk im Notfall sofort zu stoppen. Es darf nicht versucht werden, seine Funktion zu umgehen. Auswurfklappe (2) oder Prallschutz (3) Die Auswurfklappe/der Prallschutz schützt Sie vor Verletzungen durch das Schneidwerk oder heraus- geschleuderte feste Gegenstände. Das Gerät darf nur mit Auswurfklappe oder Prallschutz betrieben werden. !Betriebsanleitung– Rasenmäher mit Verbrennungsmotor Deutsch

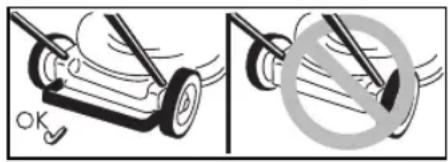

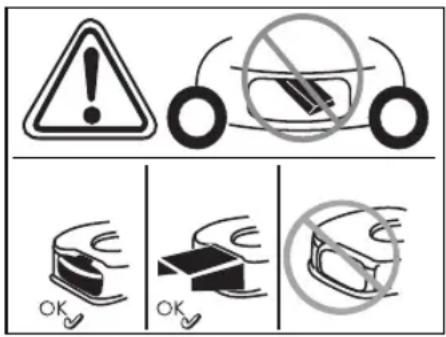

Symbole am Gerät Am Gerät finden Sie verschiedene Symbole als Aufkleber. Nachfolgend die Erklärung der Symbole: Achtung! Vor Inbetriebnahme Bedienungsanleitung lesen! Dritte aus dem Gefahrenbereich fernhalten! Motor ausschalten und Zündschlüssel ziehen vor allen Arbeiten am Gerät und bevor Sie das Gerät verlassen. Zusätzliche Hinweise im Kapitel „Zu Ihrer Sicherheit“ beachten. Vor Arbeiten an den Schneidwerkzeugen den Zündkerzen- stecker ziehen! Finger und Füße von den Schneidwerkzeugen fernhalten! Vor dem Einstellen oder Säubern des Gerätes oder vor dem Prüfen das Gerät ausschalten und den Zündkerzenstecker ziehen. Verletzungsgefahr – nur mit angebautem Prallschutz arbeiten. Verletzungsgefahr – nur mit angebautem Heckbügel arbeiten. Verletzungsgefahr – nur mit angebautem Auswurf arbeiten. Halten Sie diese Symbole am Gerät immer in einem lesbaren Zustand. Ersetzen Sie beschädigte oder nicht lesbare Symbole. Symbole in der Anleitung In dieser Anleitung werden Symbole verwendet, die Gefahren anzeigen oder wichtige Hinweise kennzeichnen. Hier die Erklärung der Symbole: Gefahr Sie werden auf Gefahren hingewiesen, die mit der beschriebenen Tätigkeit zusammenhängen und bei der eine Gefährdung von Personen besteht. Achtung Sie werden auf Gefahren hingewiesen, die mit der beschriebenen Tätigkeit zusammenhängen und die einen Schaden am Gerät nach sich ziehen können. Hinweis Kennzeichnet wichtige Informationen und Anwendungstipps. Montieren Die Montage des Gerätes wird auf einem separatem Beiblatt in Bildern dargestellt. Entsorgungshinweis Anfallende Verpackungsreste, Altgeräte usw. entsprechend den örtlichen Vorschriften entsorgen. Bedienen Beachten Sie auch die Hinweise im Motorenhandbuch. Gefahr Unfall – Personen, insbesonders Kinder, oder Tiere dürfen beim Mähen nie in der Nähe des Gerätes sein. Verletzungsgefahr durch herausgeschleuderte Steine oder andere Gegenstände. Sturz – Führen Sie das Gerät nur im Schritttempo. – Seien Sie besonders vorsichtig, wenn Sie rückwärts mähen und das Gerät zu sich ziehen. – Beim Mähen an steilen Hängen kann das Gerät kippen und Sie können sich verletzen. Mähen Sie quer zum Hang, niemals auf- und abwärts. Mähen Sie nicht an Hängen mit einer Neigung von mehr als 20%. – Seien Sie besonders vorsichtig beim Ändern der Fahrtrichtung und achten Sie immer auf einen guten Stand. – Es besteht Verletzungsgefahr beim Mähen in Grenzbereichen. Mähen in der Nähe von Rändern, Hecken oder steilen Abhängen ist gefährlich. Halten Sie beim Mähen den Sicherheitsabstand ein. – Beim Mähen von feuchtem Gras kann das Gerät durch verminderte Bodenhaftung rutschen und Sie können stürzen. Mähen Sie nur, wenn das Gras trocken ist. – Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

!Deutsch Betriebsanleitung– Rasenmäher mit Verbrennungsmotor

Verletzung – Der durch die Führungsholme vorgegebene Sicherheitsabstand zum umlaufenden Werkzeug ist stets einzuhalten. – Der Arbeitsbereich des Bedieners befindet sich während des Betriebs hinter dem Führungsholm. – Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. – Benutzen Sie das Gerät nicht bei schlechten Witterungsbedin

gungen, wie z. B. Regen- oder Gewittergefahr. – Stoppen Sie den Motor und warten Sie den Stillstand des Schneidwerkzeugs ab: – bevor Sie das Gerät kippen, – zum Transport über andere Flächen als Gras, – Motor abstellen und um ein versehentliches Starten des Motors zu verhindern: Zündschlüssel (falls vorhanden) abziehen, Motor abkühlen lassen und Zündkerzenstecker ziehen, – bevor Sie Verstopfungen und Blockierungen im Auswurf beseitigen, – bevor Sie den Rasenmäher überprüfen, reinigen, einstellen oder Arbeiten an dem Gerät durchführen, – wenn ein Fremdkörper getroffen wurde. Rasenmäher auf Schäden untersuchen und bei Schäden Fachwerkstatt aufsuchen, – falls das Gerät anfängt ungewöhnlich stark zu vibrieren. Überprüfen Sie das Gerät sofort. – Heben oder tragen Sie niemals ein Gerät mit laufendem Motor. – Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Gegenstände, die erfasst und weggeschleudert werden können. – Wird ein Fremdkörper (z. B. Stein) vom Schneidwerkzeug getroffen oder falls das Gerät anfängt ungewöhnlich zu vibrieren: Motor sofort abstellen. Gerät vor dem weiteren Betrieb von einer Fachwerkstatt auf Schäden untersuchen lassen. – Bei Sichelmähern nie vor Grasauswurföffnungen stellen. Geräte mit Grasfang: – Beim Abnehmen des Grasfanges können Sie sich oder andere durch herausgeschleudertes Mähgut oder Fremdkörper verletzen. Entleeren Sie den Grasfang nie bei laufendem Motor. Schalten Sie das Gerät ab. Erstickungsgefahr durch Kohlenmonoxyd. Lassen Sie den Verbrennungsmotor nur im Freien laufen. Explosion und Brandgefahr – Benzindämpfe sind explosiv, und Benzin ist hochgradig entflammbar. – Füllen Sie Kraftstoff ein, bevor Sie den Motor starten. Halten Sie den Tank bei laufendem oder bei noch heißem Motor geschlossen. – Kraftstoff nur nachfüllen bei abgeschaltetem und abgekühltem Motor. Vermeiden Sie offenes Feuer, Funkenbildung und rauchen Sie nicht. Tanken Sie das Gerät nur im Freien. – Falls Kraftstoff übergelaufen ist, den Motor nicht starten. Gerät von der kraftstoffverschmutzten Fläche entfernen und warten, bis sich die Kraftstoffdämpfe verflüchtigt haben. – Um Brandgefahr zu vermeiden, halten Sie bitte folgende Teile frei von Gras oder austretendem Öl: – Motor – Auspuff – Batterien/Akkus – Benzintank. Stolpergefahr – Führen Sie das Gerät nur im Schrittempo. Achtung Schäden am Gerät – Steine, herumliegende Äste oder ähnliche Gegenstände können zu Schäden am Gerät und der Funktionsweise führen. Entfernen Sie feste Gegenstände vor jedem Einsatz aus dem Arbeitsbereich. – Betreiben Sie das Gerät nur in einwandfreiem Zustand. Führen Sie vor jedem Betreiben eine Sichtprüfung durch. Kontrollieren Sie besonders Sicherheitseinrichtungen, Bedienelemente und Schraubverbindungen auf Beschädigungen und festen Sitz. Ersetzen Sie die beschädigten Teile vor dem Betreiben. Betriebszeiten Beachten Sie die nationalen/ kommunalen Vorschriften bezüglich der Benutzungszeiten (ggf. bei Ihrer zuständigen Behörde erfragen). Positionsangaben Bei Positionsangaben am Gerät (z. B. links, rechts) gehen wir immer vom Führungsholm gesehen in Arbeitsrichtung des Gerätes aus. Vor der ersten Inbetriebnahme Motoröl einfüllen Achtung Das Gerät wird aus Transportgründen ohne Motorenöl ausgeliefert. Daher vor der ersten Inbetriebnahme Motorenöl einfüllen, siehe Motorenhandbuch.Betriebsanleitung– Rasenmäher mit Verbrennungsmotor Deutsch

Akku laden (Geräte mit Elektrostart) Gefahr von Verätzung/ Vergiftung In Extremfällen muss mit dem Austreten von Flüssigkeiten oder Gasen gerechnet werden. Der Akku befindet sich je nach Modell im Armaturenbrett am Oberholm (Bild 2a) oder auf dem Mähdeck (Bild 2b/c). Stromschlaggefahr Überprüfen Sie das Ladegerät vor jedem Gebrauch auf äußerliche Beschädigungen. Benutzen Sie niemals ein beschädigtes Ladegerät. Achtung – Vergewissern Sie sich, dass das Netz entsprechend den Angaben auf dem Typenschild des Ladegeräts mit 220–230 V und

Hz betrieben wird. – Das Ladegerät vor Feuchtigkeit, Regen, Schnee sowie Frost schützen. – Akku nur in gut belüfteten und trockenen Räumen laden. Maximale Ladezeit von

Stunden nicht überschreiten. – Ladegerät vor Inbetriebnahme des Rasenmäher von Netz und Gerät trennen. Bild 2 Vor dem ersten Gebrauch des Gerätes den Akku mind. Stunden laden. Nur das im Lieferumfang enthaltene Ladegerät verwenden.HinweisAbklemmen des Ladegerätes umgekehrter Reihenfolge.Entsorgungshinweis für das LadegerätDas Ladegerät unterliegt den Entsorgungsvorschriften für Elektrogeräte. Beachten Sie die örtlichen Vorschriften. Einstellarbeiten vor jedem Betreiben Verletzungsgefahr Vor allen Arbeiten an diesem Gerät – Motor abstellen, – Zündschlüssel (falls vorhanden) ziehen, – Abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind; der Motor muss abgekühlt sein, – Zündkerzenstecker am Motor ziehen, um ein versehentliches Starten des Motors zu verhindern. Grasfang einhängen (nur bei Geräten mit Grasfang)Bild 11 Auswurfklappe anheben und Grasfang einhängen. Schnitthöhe einstellen Achtung Schnitthöhe bei unebenem Gelände so wählen, dass das Schneidmesser niemals mit dem Erdreich in Kontakt kommt. Bild 3Schnitthöhe des Grases nach Wunsch einstellen. Einstellmöglichkeit (je nach Modell) von ca. 3 cm bis maximal 9 cm.HinweisBei Geräten mit Einzelradverstellung alle Räder auf die gleiche Höhe einstellen.Modell A Räder in gewünschter Position befestigen.Modell B Lasche ziehen und in gewünschter Position einrasten.Modell C Hebel der Zentralhöhenverstellung vor- oder zurückschieben und in gewünschter Position einrasten. Vorderräder verriegeln (nur Geräte mit verriegelbaren Vorderrädern)Bild 4Räder zum Geradeausfahren verriegeln – Räder nach vorne stellen und Bügel ins große Loch.Räder frei beweglich – Bügel ins kleine Loch. Tanken und Ölstand prüfen Benzin, bleifrei tanken (siehe Motorhandbuch). Kraftstofftank höchstens bis cm unter der Unterkante des Einfüllstutzens füllen. Kraftstofftank fest verschließen. Ölstand prüfen, bei Bedarf nachfüllen (siehe Motorenhandbuch). Motor starten Bild 5 Gefahr Zum Schutz vor Verletzungen, – den Motor nicht starten, wenn Sie vor dem Auswurf stehen; – Hände und Füße vom Schneidwerk fernhalten; – bringen Sie niemals Hände, Füße oder andere Körperteile in die Nähe sich drehender Teile. Halten Sie sich immer entfernt von dem Auswurf. Bevor Sie den Motor starten, kuppeln Sie alle Schneidwerkzeuge und Antriebe aus. Das Gerät beim Starten nicht kippen. Gerät auf einer ebenen Fläche mit möglichst kurzem oder wenig Gras abstellen.

!Deutsch Betriebsanleitung– Rasenmäher mit Verbrennungsmotor

Hinweise zum Motor Beachten Sie die Informationen im Motorenhandbuch. – Einige Modelle haben keinen Gashebel, die Drehzahl wird automatisch eingestellt. Der Motor läuft immer mit optimaler Drehzahl. – Auch bei einem warmen Motor kann es eventuell erforderlich sein, den Choke bzw. den Primer zu betätigen. – Einige Modelle haben keinen Choke und keinen Primer. Der Motor stellt sich automatisch auf den jeweiligen Startvorgang ein. Bei kaltem Motor: Benzinhahn öffnen (falls vorhanden). Geräte mit Choke : Chokehebel auf Position stellen oder Chokezug herausziehen und den Gashebel (falls vorhanden) auf /max stellen – Bild 5A. oder Gashebel auf Position stellen – Bild 5A. Geräte mit Primer: Primer 1–5x kräftig drücken und Gashebel (falls vorhanden) auf /max stellen – Bild 5B. Bei warmem Motor: Benzinhahn öffnen (falls vorhanden). Gashebel (falls vorhanden) auf /max stellen – Bild 5B. Geräte ohne Elektrostarter: Bild 5C Hinter dem Gerät stehend – Sicherheitsbügel drücken und halten. Zugstartergriff langsam ziehen, bis Widerstand spürbar ist, dann schnell und kräftig durchziehen. Zugstartergriff nicht zurückschnellen lassen, sondern langsam zurückführen. Geräte mit Elektrostarter: Bild 5D Ladegerät von Netz und Gerät trennen. Hinter dem Gerät stehend – Sicherheitsbügel drücken und halten. Zündschlüssel am Führungsholm betätigen, bis der Motor anspringt (Startversuch max. 5 Sekunden, vor dem nächsten Versuch 60 Sekunden warten). Hinweis: Bei Geräten mit Elektrostart kann der Motor (je nach Ausführung) auch mit dem Zugstartergriff manuell gestartet werden. Wenn der Motor läuft: Nach dem Starten des Motors (je nach Ausführung): – den Choke (falls vorhanden) zurückstellen, – den Gashebel (falls vorhanden) zwischen /max. und /min. schieben, um den Motor kurz warmlaufen zu lassen. Zum Rasenmähen den Gashebel (falls vorhanden) auf Vollgas stellen. Hinweis Weitere Informationen bezüglich der Bedienung des Motors können Sie dem Motorenhandbuch entnehmen. Motor stoppen Bild 7 Gashebel (falls vorhanden) in Stellung /min. Sicherheitsbügel loslassen. Der Motor und das Schneidwerkzeug stoppen nach kurzer Zeit. Mit dem Gerät arbeiten Radantrieb ein-/ausschalten (nur bei Geräten mit Radantrieb) Bild 6A, B, C Radantrieb einschalten

Hebel/Bügel ziehen und halten. Radantrieb ausschalten

Hebel/Bügel loslassen. Hinweis für Geräte entsprechend Bild 6C Zum Ein-/Ausschalten können sowohl der linke als auch der rechte Hebel bzw. auch beide Hebel zusammen benutzt werden. Hinweis Konstruktiv bedingt kann es vor- kommen, dass bei Zurückziehen des Gerätes die Hinterräder einen erhöhten Widerstand aufweisen. Dabei handelt es sich nicht um einen Fehler des Gerätes, sondern um ein technisch bedingtes Verhalten. Abhilfe (je nach Modell): Gerät ohne gezogenen Antriebsbügel zunächst ein wenig vorwärts schieben, anschließend rückwärts. Antriebsgeschwindigkeit des Radantriebs verändern (je nach Ausführung) Achtung Schäden am Gerät Einstellung nur bei laufendem Motor vornehmen. Bild 6D, E Mit kleinem Hebel zwischen verschiedenen Geschwindigkeitsstufen wählen (1/min./ und 4/max./ ). Bild 6F, G Mit Hebel zwischen Geschwindigkeitsstufen wählen (1/min./ und 4/max./ ).Betriebsanleitung– Rasenmäher mit Verbrennungsmotor Deutsch HinweisTechnisch bedingt kann es vorkommen, dass sich die Geschwindigkeit bei stehendem Gerät nur schwer verändern lässt.Abhilfe: Antriebsbügel ziehen und Geschwindigkeitsstufe wählen. Grasfang abnehmen und entleeren (bei Geräten mit Grasfang)Bild 11Wenn Schnittgut am Boden liegen-bleibt oder die Füllstandsanzeige (optional, Bild 12) anzeigt, dass der Korb voll ist: Sicherheitsbügel loslassen und warten, bis der Motor steht. Auswurfklappe anheben und Grasfang aushängen. Inhalt ausleeren. Ohne Grasfang arbeiten Wenn Sie den Grasfang abnehmen, klappt die Auswurfklappe nach unten. Beim Arbeiten ohne Grasfang wird das Schnittgut direkt nach unten ausgeworfen. Umrüsten zum Mulchen (bei Geräten mit optionalem Mulchzubehör)Geräte mit Heckauswurf:Bild 8A Auswurfklappe anheben. Grasfang abnehmen. Mulch-Keil einsetzen (je nach Modell). Auswurfklappe ablassen.HinweisModelle mit integrierter Mulchfunktion benötigen keinen separaten Mulchkeil – diese Funktion übernimmt eine speziell geformte Heckklappe (Bild 8B).Geräte mit Seitenauswurf:Bild 9 Prallschutz/Mulchverschluss an Stelle des Seitenauswurfs montieren (Bild 9A) oder Seitenauswurf entfernen – Prallschutz/Mulchverschluss schließt automatisch (Bild 9B). Geräte auf seitlichen Auswurf umrüsten (je nach Ausführung) Wenn vorhanden: Grasfang abnehmen und Heckauswurfklappe ablassen. Prallschutz/Mulchverschluss anheben und Seitenauswurf montieren (Bild 9C). Nach dem Arbeitsende Zündschlüssel (falls vorhanden) abziehen. Abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist. Benzinhahn schließen (falls vorhanden – siehe Motorenhandbuch). Zündkerzenstecker am Motor ziehen. Grasfang entleeren.Geräte mit Elektrostart: Akku 10 Stunden nachladen.HinweisGeräte nur mit abgekühltem Motor in geschlossenen Räumen abstellen. Tipps zur Rasenpflege Einige Tips, damit Ihr Rasen gesund und gleichmäßig wächst. Mähen Rasen besteht aus verschiedenen Grasarten. Wenn Sie häufig mähen, wachsen verstärkt Gräser, die stark wurzeln und eine feste Grasnarbe bilden. Wenn Sie selten mähen, entwickeln sich verstärkt hochwachsende Gräser und andere Wildkräuter (z. B. Klee, Gänseblümchen).Die Normalhöhe eines Rasens liegt bei ca. 4–5 cm. Mähen sollte man nur

der Gesamthöhe; also bei 7–8 cm auf Normalhöhe schneiden.Den Rasen möglichst nicht kürzer als 4 cm schneiden, sonst schädigt man bei Trockenheit die Grasnarbe.Hoch gewachsenes Gras (z. B. nach dem Urlaub) etappenweise auf Normalhöhe mähen.Beim Mähen die Schneidbahnen immer etwas überlappen lassen. Mulchen (mit Zubehör) Das Gras wird beim Mähen in kleine Stücke (ca. 1 cm) geschnitten und bleibt liegen. Dem Rasen bleiben viele Nährstoffe erhalten. Für ein optimales Ergebnis muß der Rasen stets kurz gehalten werden, siehe auch Abschnitt „Mähen“. Nachfolgende Hinweise beim Mulchen beachten:– Kein nasses Gras mähen. – Nie mehr als 2 cm der Gesamtgraslänge abmähen.– Langsam fahren.– Maximale Motordrehzahl nutzen.– Schneidwerk regelmäßig reinigen. Transportieren Kurze Strecken von Hand Gefahr Gegenstände können vom drehenden Schneidwerk erfasst und weggeschleudert werden und dadurch Schäden verursachen. Um das Gerät über andere Flächen als Gras zu bewegen, vorher den Motor stoppen. Mit einem Fahrzeug Gefahr Vor jedem Transport Motor stoppen und abkühlen lassen. Den Zündkerzenstecker ziehen. Transportieren Sie das Gerät nicht in gekippter Stellung. Sichern Sie das Gerät bei einem Transport auf oder in einem Fahrzeug ausreichend gegen unbeabsichtigtes Verrutschen. Gerät nur mit leerem Kraftstofftank transportieren. Tankdeckel muss fest verschlossen sein. Geräte mit klappbarem Holm:Bild 10 Zum leichteren Verstauen den Lenkerholm zusammenklappen.

!Deutsch Betriebsanleitung– Rasenmäher mit Verbrennungsmotor

Warten/Reinigen Gefahr Zum Schutze vor Verletzungen vor allen Arbeiten an dem Gerät – den Motor abstellen, – Zündschlüssel (falls vorhanden) abziehen, – abwarten, bis alle beweglichen Teile vollständig zum Stillstand gekommen sind und der Motor abgekühlt ist, – den Zündkerzenstecker am Motor ziehen, um ein versehentliches Starten des Motors zu verhindern, – die zusätzlichen Sicherheitshinweise im Motorenhandbuch beachten. Gefahr Zum Schutze vor Verletzungen durch das Schneidwerk alle Arbeiten, wie auswechseln oder nachschleifen des Schneidmessers, nur durch eine Fachwerkstatt ausführen lassen (Spezialwerkzeuge erforderlich). Achtung Kippen Sie das Gerät immer so, dass die Zündkerze nach oben zeigt, damit durch Kraftstoff oder Öl kein Motorschaden entsteht. HinweisRegelmäßige Pflege sorgt für eine lange Lebensdauer und einen störungsfreien Betrieb. Ungenügende Wartung Ihres Gerätes kann zu sicherheitsrelevanten Mängeln führen. Warten Achtung Beachten Sie die Wartungsvorschriften im Motorenhandbuch. Lassen Sie das Gerät am Ende der Saison von einer Fachwerkstatt überprüfen und warten. Jegliche Reparaturen sowie den Austausch defekter Akkus bzw. defekter Sicherungen nur von einer Fachwerkstatt ausführen lassen. Achtung Umweltgefährdung durch Motorenöl. Geben Sie bei einem Ölwechsel anfallendes Altöl bei einer Altölsammelstelle oder einem Entsorgungsunternehmen ab. Umweltgefährdung durch Batterien/Akkus. Verbrauchte Batterien/Akkus gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien/ Akkus bei Ihrem Händler oder einem Entsorgungsunternehmen ab. Bauen Sie die Batterien/Akkus aus, bevor das Gerät verschrottet wird. HinweisBeachten Sie die Kontroll- und Wartungsintervalle im Motoren-handbuch.Je nach Modell ist ihr Gerät mit einer elektronischen Wartungsanzeige ausgestattet (Bild 13). Beachten Sie die entsprechenden Wartungs-anzeigen, zusätzlich zu den schriftlichen Wartungshinweisen. Bedienung sowie weitere Informa-tionen entnehmen Sie bitte der separaten Bedienungsanleitung, die der Wartungsanzeige beiliegt. Vor jedem Betrieb Ölstand prüfen, bei Bedarf auffüllen. Schraubverbindungen auf festen Sitz prüfen, bei Bedarf festziehen. Sicherheitseinrichtungen prüfen.Eingriffspunkt der Kupplung prüfen:(nur bei Geräten mit Radantrieb)– Bei laufendem Motor und ausgeschaltetem Radantrieb darf sich das Gerät nicht vorwärts bewegen.– Bei laufendem Motor und eingeschaltetem Radantrieb soll das Gerät vorwärts fahren.Bild 15 Bei Bedarf Eingriffspunkt mit Rändelrad/Stellmutter am Radan-triebshebel (je nach Ausführung an der Unterseite der Schaltkonsole) oder Bowdenzug einstellen.HinweisBei einigen Modellen ist keine Einstellmöglichkeit vorhanden. Nach den ersten 2–5 Betriebsstunden Öl wechseln, siehe beiliegendes Motorenhandbuch. Nach jedem Mähen oder alle

Wochen (nur Geräte mit Elektrostart) Akku 10 Stunden nachladen. Einmal pro Saison Öl wechseln, siehe beiliegendes Motorhandbuch. Gelenkpunkte und Drehfeder an der Auswurfklappe schmieren. Lassen Sie am Ende der Saison das Gerät von einer Fachwerkstatt überprüfen und warten. Reinigen Achtung Reinigen Sie das Gerät nach jedem Betrieb. Ein nicht gereinigtes Gerät führt zu Material- und Funktionsschäden. Verwenden Sie zum Reinigen keinen Hochdruckreiniger. Grasfang reinigen (nur bei Geräten mit Grasfang)Am einfachsten ist die Reinigung direkt nach dem Mähen. Den Grasfang abnehmen und entleeren. Der Grasfang kann mit einem kräftigen Wasserstrahl (Gartenschlauch) gereinigt werden. Den Grasfang vor dem nächsten Benutzen gründlich trocknen lassen.

!Betriebsanleitung– Rasenmäher mit Verbrennungsmotor Deutsch

Rasenmäher reinigen Gefahr Beim Arbeiten am Schneidwerk können Sie sich verletzen. Tragen Sie zu Ihrem Schutz Arbeitshandschuhe. Achtung Kippen Sie das Gerät immer so, dass die Zündkerze nach oben zeigt, damit durch Kraftstoff oder Öl kein Motorschaden entsteht. Das Gerät nicht mit Wasser ab- spritzen, da sonst elektrische Teile beschädigt werden können. Reinigen Sie das Gerät möglichst immer direkt nach dem Mähen. Geräte ohne Deckwaschsystem: Den Schneidraum und die Auswurfklappe mit Bürste, Handbesen oder Lappen reinigen. Das Gerät auf die Räder stellen und alle sichtbaren Gras- und Schmutzrückstände entfernen. Geräte mit Deckwaschsystem: Bild 14 Rasenmäher mit Deckwaschsystem sind mit einem Wasseranschluss ausgestattet. Damit können Grasreste von der Unterseite des Mähdecks abgespült und Ablagerungen korrodierender Chemikalien verhindert werden. Nach dem Mähen wie folgt vorgehen: Gerät auf eine ebene Fläche, frei von Geröll, Steinen usw. stellen. Hinweis Auswurfschacht darf nicht gegen Häuser, Garagen u. Ä. gerichtet sein. Einen handelsüblichen Schlauchadapter (optional im Lieferumfang) an einen Wasserschlauch montieren und am Wasseranschluss des Mähdecks anschließen. Wasser aufdrehen. Motor starten und einige Minuten laufen lassen. Motor stoppen und Wasserschlauch vom Gerät entfernen. Nach Beendigung des Reinigungs- vorgangs: Motor starten und einige Minuten laufen lassen, um die Unterseite des Mähdecks zu trocknen. Motor stoppen. Stillegen Gefahr Explosions- und Brandgefahr. Lagern Sie das Gerät mit Kraftstoff (Benzin) im Tank niemals in Räumen, in denen Kraftstoffdämpfe mit offenem Feuer oder Funken in Berührung kommen können. Achtung Materialschäden am Gerät. Lagern Sie das Gerät (mit abgekühltem Motor) nur in sauberen und trockenen Räumen. Schützen Sie das Gerät bei längerer Lagerung, z. B. im Winter, gegen Rost. Nach der Saison oder wenn das Gerät länger als einen Monat nicht benutzt wird: Kraftstoff in geeignetes Gefäß ablassen und Motor stillegen wie im Motorenhandbuch beschrieben. Achtung Kraftstoff nur im Freien ablassen. Gerät und Grasfang reinigen. Alle Metallteile zum Schutz vor Rost mit einem geölten Lappen (harzfreies Öl) abwischen oder mit Sprühöl einsprühen. Akku laden (wenn vorhanden). Garantie In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an Ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung. Information zum Motor Der Motorhersteller haftet für alle motorbezogenen Probleme im Hinblick auf Leistung, Leistungsmessung, technische Daten, Gewährleistungen und Service. Nähere Informationen finden Sie in dem separat mitgelieferten Halter-/ Bedienerhandbuch des Motorherstellers. Störungen erkennen und beheben Störungen im Betrieb Ihres Rasenmähers haben oft einfache Ursachen, die Sie kennen sollten und zum Teil selbst beheben können. Im Zweifelsfall hilft Ihnen Ihr Fachhändler gerne weiter.

!Deutsch Betriebsanleitung– Rasenmäher mit Verbrennungsmotor

Problem Mögliche Ursache(n) Abhilfe Starterzug läßt sich nicht ziehen. Sicherheitsbügel nicht betätigt. Sicherheitsbügel gegen Oberholm drücken. Messer blockiert. Zündkerzenstecker ziehen und Blockade beseitigen. Motor defekt. Fachwerkstatt aufsuchen. Motor springt nicht an. Gashebel steht nicht richtig. Gashebel auf Stellung oder CHOKE (bei kaltem Motor). Gashebel auf Stellung /max. oder START (bei warmem Motor). Mäher steht in hohem Gras. Mäher auf eine Fläche mit niedrigem Gras stellen. Kein Kraftstoff im Tank. Tank mit sauberem, frischen Kraftstoff füllen. Zündkerzenstecker nicht aufgesteckt. Zündkerzenstecker aufstecken. Kraftstoff alt oder verschmutzt. Kraftstoff durch frischen ersetzen. Luftfilter verschmutzt. Luftfilter reinigen. Choke nicht betätigt. Choke betätigen. Primer bei Kaltstart nicht betätigt. Primer betätigen. – Bei Gerät mit Elektrostart: Akku entladen. Akku mit mitgeliefertem Ladegerät laden. Leitung beschädigt. Prüfen, ob elektrische Leitung in Ordnung ist. Sicherung defekt. Defekte Sicherung in einer Fachwerkstatt ersetzen lassen. Ungewöhnliche Geräusche (Rappeln, Rasseln, Klappern). Schrauben, Muttern oder andere Befestigungsteile locker. Teile befestigen. Wenn die Geräusche bleiben: Fachwerkstatt aufsuchen. Erschütterungen, Vibrationen. Messer lose. Messerbefestigungsschraube in einer Fachwerkstatt anziehen lassen. Messer beschädigt. Messer in einer Fachwerkstatt austauschen lassen. Messer nicht richtig ausgewuchtet. Messer in einer Fachwerkstatt austauschen oder auswuchten lassen. Motorbefestigung locker. Motor in einer Fachwerkstatt befestigen lassen. Unsauberer Schnitt oder Drehzahl fällt ab. Gras zu hoch. Größere Schnitthöhe einstellen, notfalls zweimal mähen.Betriebsanleitung– Rasenmäher mit Verbrennungsmotor Deutsch

Gras bleibt liegen oder Grasfang wird nicht voll. Gras zu feucht. Rasen abtrocknen lassen. Auswurf verstopft. Motor abstellen, Verstopfung beseitigen. Messer stumpf. Messer in einer Fachwerkstatt ersetzen oder nachschleifen lassen. Ungenügende Motorleistung. Öfter mähen, Schnitthöhe größer wählen. Grasfang voll. Motor abstellen, Grasfang entleeren. Grasfang verschmutzt. Motor abstellen, Luftschlitze im Grasfang reinigen. Radantrieb funktioniert nicht. Keilriemen gerissen oder Getriebe defekt. Beschädigte Teile in einer Fachwerkstatt ersetzen lassen. Seilzug/Bowdenzug gerissen. Beschädigte Teile in einer Fachwerkstatt ersetzen lassen. Problem Mögliche Ursache(n) AbhilfeNederlands Gebruiksaanwijzing – Gazonmaaier met verbrandingsmotor
