Tekniske egenskaper	Gressklipper Wolf Garten A 5300 A, bensindrevet motor, klippebredde 53 cm, justerbar klippehøyde 25-75 mm, oppsamlingsbeholderkapasitet 70 L.
Bruk	Ideell for mellomstore til store hager, selvstendig drift takket være bensinmotor, enkel start.
Vedlikehold og reparasjon	Sjekk motoroljen regelmessig, rengjør oppsamlingsbeholderen etter hver bruk, skjerp knivene minst én gang per sesong.
Sikkerhet	Bruk vernehansker, ikke bruk i regnvær, sjekk alltid klippeområdet før oppstart.
Generell informasjon	Vekt: ca. 35 kg, 2 års garanti, reservedeler tilgjengelig, tilgjengelig kundeservice.

Ofte stilte spørsmål - A 5300 A Wolf Garten

Hvordan starter jeg Wolf Garten A 5300 A gressklipperen?

Sørg for at drivstofftanken er full og at tennpluggen er i god stand. Aktiver sikkerhetsarmen og trekk forsiktig i startsnoren til motoren starter.

Hva gjør jeg hvis gressklipperen ikke starter?

Sjekk oljenivået og drivstoffet. Sørg også for at tennpluggen er ren og riktig installert. Hvis problemet vedvarer, kontakt en fagperson.

Hvordan justerer jeg klippehøyden?

Bruk justeringsspaken som er plassert bak eller på hjulene for å justere klippehøyden etter dine preferanser. Sørg for at gressklipperen er slått av før du gjør justeringer.

Hvordan vedlikeholder jeg min Wolf Garten A 5300 A gressklipper?

Det anbefales å rengjøre kniven etter hver bruk, sjekke oljenivået regelmessig og bytte luftfilter og tennplugg ved behov. Se i manualen for detaljerte instruksjoner.

Hva gjør jeg hvis kniven ikke klipper ordentlig?

Sjekk om kniven er sløv eller skadet. Hvis nødvendig, skjerp eller bytt kniven. Sørg også for at klippehøyden er riktig innstilt.

Gressklipperen lager uvanlige lyder, hva bør jeg gjøre?

Uvanlige lyder kan indikere et mekanisk problem. Slå av gressklipperen umiddelbart og sjekk om det sitter fast gjenstander i kniven. Hvis problemet vedvarer, få gressklipperen inspisert av en fagperson.

Hvordan lagrer jeg gressklipperen om vinteren?

Før lagring, tøm drivstofftanken, rengjør grundig og sjekk oljen. Oppbevar den på et tørt og kjølig sted for å unngå korrosjon.

Hvor kan jeg finne reservedeler til min gressklipper?

Reservedeler til Wolf Garten A 5300 A gressklipperen kan finnes hos autoriserte Wolf Garten-forhandlere eller på spesialiserte nettbutikker.

BRUKSANVISNING A 5300 A Wolf Garten

Påfyllning av motorolja

Observera!

Av transportskäl levereras maskinen utan motorolja.

Vedligeholdelse/Rengøring ... 88

Kun for maskiner med elektrostartmekanisme:

Gør Dem fortrolig med alle anordninger og

Eksplosion og brandfare

– Ladeaggregatet skal beskyttes mod fugt, regn, sne og frost.

Når motoren er i gang:

Vedligeholdelse/Rengøring

! Fare

Fare for miljøet som følge af motorolie.

⚠️ Fare for miljøet som følge af batterier/akkumulatorer.

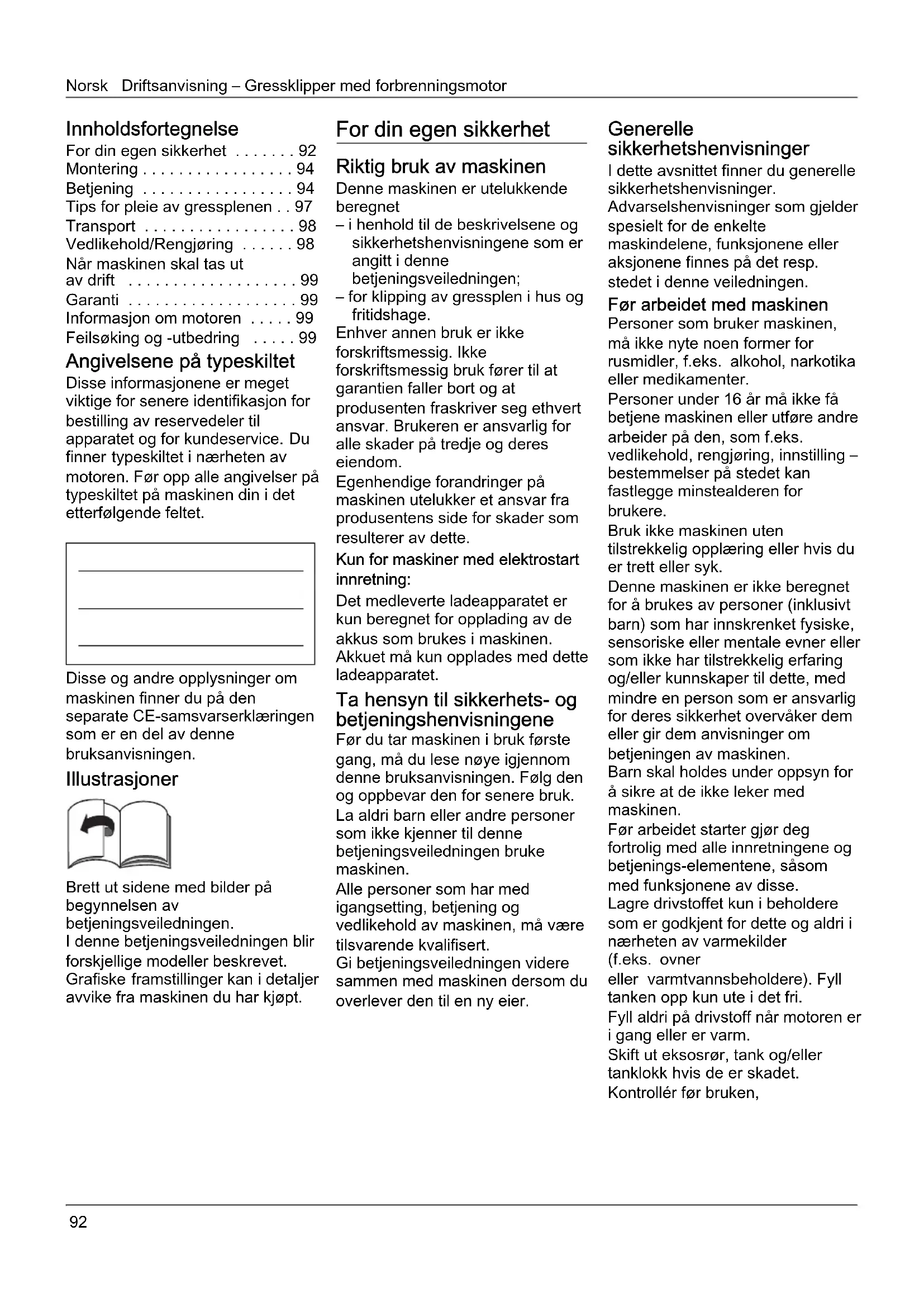

For din egen sikkerhet ..... 92

Montering 94

Betjening 94

Vedlikehold/Rengjøring ..... 98

Når maskinen skal tas ut av drift 99

Garanti 99

Informasjon om motoren ..... 99

Feilsøking og -utbedring ..... 99

Angivelsene på typeskiltet

Disse informasjonene er meget viktige for senere identifikasjon for bestilling av reservedeler til apparatet og for kundeservice. Du finner typeskiltet i nærheten av motoren. Før opp alle angivelser på typeskiltet på maskinen din i det etterfølgende feltet.

Brett ut sidene med bilder på begynnelsen av betjeningsveiledningen.

I denne betjeningsveiledningen blir forskjellige modeller beskrevet.

Grafiske framstillinger kan i detaljer avvike fra maskinen du har kjøpt.

For din egen sikkerhet

Riktig bruk av maskinen

– for klipping av gressplen i hus og fritidshage.

Enhver annen bruk er ikke forskriftsmessig. Ikke forskriftsmessig bruk fører til at garantien faller bort og at produsenten fraskriver seg ethvert ansvar. Brukeren er ansvarlig for alle skader på tredje og deres eiendom.

Egenhendige forandringer på maskinen utelukker et ansvar fra produsentens side for skader som resulterer av dette.

Kun for maskiner med elektrostart innretning:

Det medleverte ladeapparatet er kun beregnet for opplading av de akkus som brukes i maskinen.

Før du tar maskinen i bruk første gang, må du lese nøye igjennom denne bruksanvisningen. Følg den og oppbevar den for senere bruk.

La aldri barn eller andre personer som ikke kjenner til denne betjeningsveiledningen bruke maskinen.

Alle personer som har med igangsetting, betjening og vedlikehold av maskinen, må være tilsvarende kvalifisert.

Gi betjeningsveiledningen videre sammen med maskinen dersom du overlever den til en ny eier.

Advarselshenvisninger som gjelder spesielt for de enkelte maskindelene, funksjonene eller aksjonene finnes på det resp. stedet i denne veiledningen.

Før arbeidet med maskinen

Personer som bruker maskinen, må ikke nyte noen former for rusmidler, f.eks. alkohol, narkotika eller medikamenter.

Personer under 16 år må ikke få betjene maskinen eller utføre andre arbeider på den, som f.eks.

vedlikehold, rengjøring, innstilling – bestemmelser på stedet kan fastlegge minstealderen for brukere.

Bruk ikke maskinen uten tilstrekkelig opplæring eller hvis du er trett eller syk.

Denne maskinen er ikke beregnet for å brukes av personer (inklusivt barn) som har innskrenket fysiske, sensoriske eller mentale evner eller som ikke har tilstrekkelig erfaring og/eller kunnskaper til dette, med mindre en person som er ansvarlig for deres sikkerhet overvåker dem eller gir dem anvisninger om betjeningen av maskinen.

Barn skal holdes under oppsyn for å sikre at de ikke leker med maskinen.

Før arbeidet starter gjør deg fortrolig med alle innretningene og betjenings-elementene, såsom med funksjonene av disse.

Lagre drivstoffet kun i beholdere som er godkjent for dette og aldri i nærheten av varmekilder (f.eks. ovner

eller varmtvannsbeholdere). Fyll tanken opp kun ute i det fri.

Kontrollér før bruken,

• om gressoppfangeren fungerer og om utkastklaffen lukkes skikkelig. Skadete, utslitte eller manglende deler må utskiftes snarest mulig.
  – om skjæreverktøyene, festeboltene og den hele skjæreenheten er skadet eller slitt. Slitte eller skadete deler må skiftes ut av et fagverksted kun med en hel sats nye deler, for å utelukke ubalanse.

Reservedeler og tilbehør må være i samsvar med kravene som er fastsatt av produsenten.

Bruk derfor kun originale reservedeler og originalt tilbehør, eller slike som er godkjent av produsenten.

Bruk av reservedeler eller tilbehør som ikke er godkjent av produsenten, kan innebære en betydelig sikkerhetsrisiko.

Få reparasjoner utelukkende utført av kvalifiserte fagfolk eller på et fagverksted.

Sørg for at alle vedlikeholdsarbeider blir utført til rett tid, bare på denne måten er det trygt å bruke maskinen.

Under arbeidet med maskinen

Ved arbeider med eller på maskinen må du bruke tilsvarende arbeidsklær, som for eksempel:

• Vernesko
• lange bukser
• tettsittende klær
• Hørselsvern
• Vernebriller

Bruk av personlig verneutstyr reduserer risikoen for skader.

Unngå bruk av løse klær eller klær med hengende snorer eller belter. Arbeid uten hørselvern kan føre til hørseltap. Selv om du bruker hørselvern, bør du legge inn hyppige arbeidspauser for å skåne hørselen.

Det må ikke foretas noen forandringer på sikkerhetsinnretningene.

Bruk maskinen kun i den tekniske tilstanden som er foreskrevet og utlevert av produsenten.

Du må aldri forandre på fabrikkens motorinnstillinger.

Unngå åpen ild samt gnistdannelse, og ikke røk.

Informasjon om vibrasjoner: Påvirkning fra vibrasjoner kan forårsake skader på nervene og forstyrrelser i blodsirkulasjonen i hender og armer.

• Bruk varme klær og hold hendene varme og tørre under arbeid i kalde omgivelser.
• Ta pauser.
  – Hvis du merker at huden på fingrene eller hendene blir nummen, kribler, gjør vondt eller får hvit misfarging, må du stoppe arbeidet med maskinen og eventuelt oppsøke lege.

Før alle arbeider med denne maskinen

For beskyttelse mot skader må du før alle arbeider på denne maskinen (f.eks. vedlikeholds- og innstillingsarbeider) og transport (f.eks. løfting eller bæring):

– slå av motoren,
– trekke ut tenningsnøkkelen (dersom denne finnes)
– vente til alle bevegelige deler er stoppet opp og motoren er avkjølt,
– trekke ut tennpluggkontakten på motoren for å forhindre at motoren blir startet ved en feiltakelse,
– ta hensyn til de ekstra sikkerhetshenvisningene i motorhåndboken.

Etter arbeidet med maskinen

Forlat aldri maskinen før du har slått av motoren og – dersom denne finnes – trukket ut tenningsnøkkelen.

Sikkerhetsinnretninger

Bilde 1

! Fare

Bruk aldri en maskin med skadete eller uten påmonterte sikkerhetsinnretninger.

Sikkerhetsbøyle (1)

Sikkerhetsbøylen tjener til din sikkerhet for å kunne stoppe motoren og skjæreverket i nødstilfeller.

Det må ikke prøves å gå utenom dens funksjon.

Utkastklaff (2) eller støtfanger (3)

Utkastklaffen/støtfangeren beskytter deg mot skade fra skjæreverket eller harde gjenstander som kan slynges ut. Maskinen må kun brukes med påsatt utkastklaff eller støtfanger.

Symboler på maskinen

På maskinen finner du forskjellige symboler (klistremerker). Her er forklaringen på symbolene:

OBS! Før maskinen tas i bruk, må betjeningsveiledning en leses igjennom!

Hold tredje personer borte fra fareområdet!

Før alle arbeider på maskinen og før du forlater den, må du slå av motoren og trekk ut tenningsnøkkelen. Ta hensyn til ekstra henvisninger i kap. "For din egen sikkerhet".

Før arbeider på klippeverktøy, må tennpluggkontakten trekkes ut!

Fingrene og føttene må holdes borte fra skjæreverktøyene! Før innstilling eller rengjøring av maskinen, eller før maskinen kontrolleres, må den slås av, og tennpluggkontakten må trekkes av.

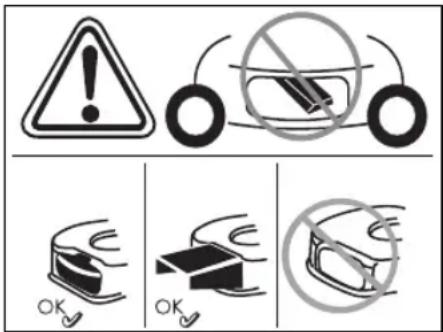

Fare for skade – det må kun arbeides med påsatt støtfanger.

OK

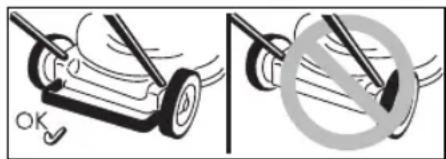

Fare for skade – det må kun arbeider på påsatt hekkbøyle.

I denne veiledningen blir det brukt symboler som viser farer eller gjør oppmerksom på viktige opplysninger. Her er forklaringen på symbolene:

! Fare

Du blir gjort oppmerksom på farer som henger sammen med den virksomheten som blir beskrevet og hvor det er fare for personer.

OBS

Du blir gjort oppmerksom på farer som henger sammen med den virksomheten som blir beskrevet og hvor det kan oppstå skade på maskinen.

i Henvisning

Markerer viktige opplysninger og tips for brukeren.

Montering

- Personer, særskilt barn eller dyr må ikke oppholde seg inærheten av maskinen under gressklippingen. Fare for skade på grunn av steiner eller harde gjenstander som blir slynget ut.

Styrt

• Før maskinen kun med skrittempo.
• Vær særlig forsiktig når du klipper baklengs og trekker maskinen mot deg.
• Ved klipping i bratte bakker, kan maskinen vippe og du kan bli skadet. Klipp på tvers av bakken, aldri oppover og nedover. Ikke klipp i bakker som har mer enn 20% skråning.
  – Vær særlig forsiktig når du endrer kjøreretningen og pass alltid på at du står godt og sikkert.

– Det kan oppstå fare dersom du klipper gress i grenseområder. Klipping i nærheten av kanter, busker eller i bratte bakker er farlig. Pass på en god sikkerhetsavstand.
- Ved klipping av fuktig gress kan maskinen skli på grunn av redusert bakkekontakt, og du kan styrte. Klipp kun när gresset er tört.
– Arbeid kun ved dagslys eller ved tilstrekkelig kunstig lys.

Skader

– Den sikkerhetsavstanden som er gitt ved styrestangen til det roterende verktøyet må alltid overholdes.
– Arbeidsområdet til den som betjener maskinen befinner seg bak styrestangen under driften.
– Før aldri hender eller føtter til eller under roterende deler.
– Bruk ikke maskinen ved dårlige værforhold, f.eks. ved fare for regn eller tordenvær.
- Stopp motoren og vent til skjæreverktøyet er stoppet opp:

– Slå av motoren for å forhindre at motoren kan startes ved en feiltakelse: Trekke ut tenningsnøkkelen (dersom denne finnes), la motoren avkjøle og trekk ut tennpluggkontakten.

• før du fjerner tilstopping og blokkering i utkastområdet,
• før du kontrollerer, rengjør, innstiller eller foretar arbeider på gressklipperen,
  – dersom et fremmedlegeme blir truffet Gressklipperen må undersøkes for skader og dersom skader er oppstått må et fagverksted oppsøkes;
  – dersom maskinen begynner å vibrere uvanlig sterkt. Undersøk maskinen straks
• Løft eller bær aldri maskinen när motoren er i gang.
• Kontroller terrenget hvor maskinen skal brukes, og fjern alle gjenstander som kan bli fanget opp og slengt rundt.

– Dersom et fremmedlegeme (f.eks. stein) blir truffet av skjæreverktøyet, eller dersom maskinen begynner å vibrere uvanlig: motoren må straks slås av. Maskinen må undersøkes på et fagverksted for skader før det brukes igjen.
- Ved gressklippere med sigd må du aldri stille deg foran gressutkaståpningene.

Maskiner med gressoppfanger:

– Når gressoppfangeren tas av, kan du selv eller andre personer bli skadet av ting eller fremmedlegemer som blir kastet ut. Tøm gressoppfangeren aldri när motoren er i gang. Slå av maskinen.

Fare for kvelning på grunn av karbonmonoksid.

Eksplosjon og brannfare

– Bensindamper er eksplosive, og bensin er meget antennbar.
- Fyll drivstoff før du starter motoren. Hold tanken lukket når motoren er i gang eller så lenge den er varm.
– Drivstoff må kun fylles på när motoren er slått av og när den er avkjølt. Unngå åpen ild, gnistdannelse og ikke røk. Fyll tanken opp kun ute i det fri.
– Dersom drivstoffet er rent ut, må motoren ikke startes. Maskinen må fjernes fra den flaten som er tilsmusset med drivstoffet og det må ventes til drivstoffdampene er dampet bort.
- For å unngå brannfare hold følgende deler frie for gress eller olje som renner ut:

- Motor

- Eksosrør

- Batteriene/akkuene

- Bensintanken.

Fare for å snuble

• Steiner, kvister eller lignende gjenstander som ligger i terrenget kan føre til skader på maskinen og dens funksjon. Fjern faste gjenstander fra arbeidsområdet før hver bruk.
• Bruk kun maskinen når den er i plettfri tilstand. Gjennomfør en visuell kontroll før bruk. Kontroller i særdeleshet sikkerhetsinnretningene, betjeningselementene og skruforbindelsene for skade og at de sitter godt fast. Skift ut skadete deler før du setter maskinen i drift.

i Driftstider

Ta hensyn til de nasjonale/kommunale forskriftene når det gjelder brukstider (evt. spør hos den ansvarlige myndigheten).

i Plasseringsangivelser

Når det gjelder angivelse av plassering på maskinen (f.eks. venstre, høyre) går vi alltid ut ifra at du står ved styrestangen og ser i arbeidsretningen.

Før første gangs bruk

Fyll på motorolje

OBS

Maskinen blir av transportgrunner utlevert uten motorolje.

■ Før første gangs bruk må det derfor fylles på motorolje, se motorhåndboken.

Opplading av akku

(Maskiner med elektrostart)

⚠️ Fare for etsing/forgiftning

I ekstreme tilfeller må det regnes med at det trenger ut væske eller gass.

Akkuet befinner seg, alt etter modell, på armaturbrettet oppe på stangen (bilde 2a) eller på klippedekselet (bilde 2b/c).

⚠️ Fare for strømstøt

Kontroller ladeapparatet før hver bruk for ytre skader. Ta aldri et skadet ladeapparat i bruk.

OBS

• Vær sikker på at strømnettet tilsvarer de angivelser som finnes på ladeapparatets typeskilt og blir drevet med 220-230 V og 50 Hz.
  – Ladeapparatet må beskyttes mot fuktighet, regn, snø og frost.
• Akkuet må kun lades opp i rom som er tørre og godt ventilert. Maksimal ladetid på 12 timer må ikke overskrides.
  – Ladeapparatet må skilles fra strømnettet og fra maskinen før gressklipperen blir tatt i bruk. Bilde 2

Avklemming av ladeapparatet igjen skjer i motsatt rekkefølge.

Ladeapparatet underligger forskriftene for skroting av elektroapparater. Ta hensyn til de lokale forskriftene.

Innstillingsarbeider før hver bruk

! Fare for skade

- trekke ut tenningsnøkkelen (dersom denne finnes),

- Vente til alle bevegelige deler er stoppet fullstendig opp; motoren må være avkjølt,

– Tennpluggkontakten på motoren trekkes ut for å forhindre at den blir startet ved en feiltakelse.

Innhengning av gressoppfangeren

(kun ved maskiner med gressoppfanger)

Bilde 11

■ Utkastklaffen løftes opp og gressoppfangeren henges inn.

Innstilling av snitthøyden

OBS

Ved ujevnt terreng må snitthøyden velges slik at skjærekniven aldri kommer i kontakt med jorden.

Bilde 3

Snitthøyden på gresset kan innstilles etter ønske.

Innstillingsmuligheter (alt etter modell) fra ca. 3 cm til maksimalt 9 cm.

Henvisning

Ved maskiner med individuell innstilling av hjulene, må alle hjulene stilles inn på samme høyde.

Modell A

■ Fest hjulene i ønsket posisjon. Modell B

■ Trekk ut lasken og smekk den inn i ønsket posisjon.

Modell C

■ Skyv spaken for den sentrale høydeinnstillingen fram- eller tilbake, og la den smekke inn i ønsket posisjon.

For låsing av hjulene for kjøring rett framover – sett dem framover og sett bøylen inn i det store hullet.

For fri bevegelse av hjulene – sett bøylen inn i det små hullet.

Påfylling av drivstoff og kontroll av oljenivå

■ Fyll på blyfri bensin (se motorhåndboken).

- Drivstofftanken fylles i høyden til 2 cm under underkanten av påfyllingsstussen.

■ Drivstofftanken lukkes godt igjen.

■ Kontroller oljenivået, om nødvendig må det fylles på (se motorhåndboken).

Starting av motoren

Bilde 5

Fare

For beskyttelse mot skade,

- må motoren ikke startes dersom du står foran utkaståpningen;

– Hold hendene og føttene borte fra skjæreverket;

– hender, føtter eller andre deler av kroppen må aldri komme i nærheten av deler som roterer. Hold alltid avstand til utkaståpningen.

Ta hensyn til informasjonene i motorhåndboken.

- Noen modeller har ikke gasspak, turtallet blir automatisk innstilt. Motoren går alltid med optimalt turtall.

- Noen modeller har ingen choke eller primer. Motoren innstiller seg automatisk inn på den respektive startingen.

Når motoren er kald:

- Åpne bensinkranen (dersom denne finnes).

Maskiner med choke

- Sett choken på posisjon, eller trekk ut choken og sett gasspaken (dersom denne finnes) på /max – bilde 5A.

eller

■ Sett gasspaken på posisjonN-bilde 5A.

Når motoren er varm:

- Åpne bensinkranen (dersom denne finnes).

■ Sett gasspaken (dersom denne finnes) på /max – bilde 5B.

Maskiner uten elektrostart: Bilde 5C

■ Stå bak maskinen – trykk sikkerhetsbøylen og hold den.

■ Startsnoren trekkes langsomt inntil det merkes motstand, deretter trekkes den hurtig og kraftig helt ut. Startsnoren må ikke smekke tilbake, men må føres langsomt tilbake.

Maskiner med elektrostart:

Bilde 5D

■ Ladeapparatet skilles fra strømnettet og fra maskinen.

■ Stå bak maskinen – trykk sikkerhetsbøylen, og hold den.

■ Betjen tenningsnøkkelen på styrestangen til motoren starter (startforsøk maks. 5 sekunder, før neste forsøk må du vente i 60 sekunder).

Henvisning:

Ved apparater med elektrostart kan motoren (alt etter utførelse) også startes manuelt med snortrekket.

Når motoren går:

■ Etter start av motoren (alt etter utførelse):

– settes choken (dersom denne finnes) tilbake,

- skyves gasspaken (dersom denne finnes) mellom /max. og 4min. for at motoren skal få gå seg varm.

■ Når du vil klippe gress settes gasspaken (dersom denne finnes) på full gass.

Henvisning

Videre informasjoner angående betjening av motoren finner du i motorhåndboken.

Stopping av motoren

Bilde 7

■ Sett gasspaken (dersom denne finnes) i stillingen 📞 /min.

■ Slipp sikkerhetsbøylen. Motoren og skjæreverktøyet stopper etter kort tid.

Arbeide med maskinen

Inn-/utkopling av hjuldriften

(kun ved maskiner med hjuldrift) Bilde 6A, B, C

Innkopling av hjuldriften

■ Trekk i spaken/bøylen og hold den.

Utkopling av hjuldriften

■ Slipp spaken/bøylen.

Henvisning for maskiner tilsvarer bilde 6C

For inn-/utkopling kan både den venstre og høyre spaken, hhv. også begge to brukes sammen.

i Henvisning

Alt etter konstruksjonen kan det forekomme at bakhjulene gjør større motstand når maskinen blir skjøvet bakover. Det dreier seg her ikke om en feil på maskinen, men en egenskap som er teknisk betinget.

Avhjelp (alt etter modell): Avhjelp: Skyv maskinen litt framover uten av drivbøylen er trukket, skyv det så tilbake.

Endring av drivhastigheten på hjuldriften

(alt etter utførelse)

OBS

■ Velg blant de forskjellige hastighetstrinnene med den lille spaken (1/min./og 4/max./) Bilde 6F, G

■ Velg mellom hastighetstrinnene med spaken (1/min./ og 4/max./)

i Henvisning

Av tekniske årsaker kan det forekomme at hastigheten er vanskelig å forandre på när maskinen står stille. Avhjelp: Trekk drivbøylen og velg hastighetstrinn.

Avtaking og tømming av gressoppfangeren

(ved maskiner med gressoppfanger) Bilde 11

Når det klippete gresset blir igjen på bakken, eller när måleren for fyllenivå (opsjon, bilde 12) viser at kurven er full:

■ Slipp sikkerhetsbøylen og vent til motoren står stille.
■ Utkastklaffen løftes opp og gressoppfangeren tas av.
■ Innholdet tømmes.

Arbeide uten gressoppfanger

Når du tar av gressoppfangeren, vipper utkastklaffen nedover. Ved arbeider uten gressoppfanger blir det klippete gresset kastet direkte ned under.

Omrustning til gressmaling

(ved maskiner med tilbehør for gressmaling som opsjon)

Maskiner med bakutkast:

Bilde 8A

■ Løft opp utkastklaffen.
■ Ta av gressoppfangeren.
■ Sett inn malekilen (alt etter modell).
■ Senk utkastklaffen igjen.

i Henvisning

Ved modeller med integrert gressmalingsfunksjon er det ikke nødvendig med en separat malekil – denne funksjonen blir utført av en spesiell formet hekklaff (bilde 8B).

(alt etter utførelse)

■ Dersom det finnes:
Ta av gressoppfangeren og senk ned bakutkastklaffen.
■ Støtfangeren/ gressmalingsklaffen løftes opp og sideutkastet monteres (bilde 9C).

Etter endt arbeid

■ trekke ut tenningsnøkkelen (dersom denne finnes).
■ Vent til alle bevegelige deler er stoppet opp og motoren er avkjølt.
■ Lukk bensinkranen (dersom denne finnes – se motorhåndboken).
■ Tennpluggkontakten trekkes på motoren.
■ Gressoppfangeren tømmes.
Maskiner med elektrostart:
■ Akkuet må lades i 10 timer.

i Henvisning

Maskiner må kun plasseres i lukkede rom när motoren er avkjølt.

Her er noen tips slik at gressplenen din kan vokse sunt og jevnt.

Klipping

Gressplenen består av forskjellige gresstyper. Dersom du klipper ofte, vokser mest de typene gress som har sterke røtter og som danner et fast gressteppe. Dersom du klipper sjeldent, får gresstypene som har lange, høytvoksende gresstrå og andre ville gresstyper utvikle seg mest (f.eks. kløver, tusenfryd). Normal høyde på en gressplen ligger på ca. 4–5 cm. Det bør kun klippes ^1/3 av hele høyden, altså ved 7–8 cm klippes det ned til normal høyde.

Gressplenen bør helst ikke klippes kortere enn 4 cm, da gressteppet ellers blir skadet ved tørke.

Gress som har vokset høyt opp (f.eks.etter ferien), må klippes i etapper til normalhøyde.

Ved gressklipping må banene som du klipper alltid overlappe hverandre litt.

Gressmaling (med tilbehør)

Gresset blir klippet i små stykker (ca. 1 cm) ved klippingen og blir liggende igjen. Gressplenen får på den måten tilført mange næringsstoffer.

– Vått gress må ikke klippes.
- Klipp aldri mer en max. 2 cm av hele lengden.
- Det må kjøres langsomt.
– Bruk maksimalt motorturtall.
- Klippeenheten må rengjøres regelmessig.

Transport

Korte strekningen med hånd

Gjenstander kan bli fanget opp og slengt rundt av det roterende skjæreverket, og derved forårsake skader.

For å kunne bevege maskinen over andre undergrunnsflater enn gress må motoren stoppes først.

Med et kjøretøy

Før hver transport må motoren stoppes og avkjøles.

Tennpluggkontakten trekkes ut. Transporter aldri maskinen i vippet stilling.

Maskinen må sikres tilstrekkelig ved transport oppå eller inni et kjøretøy slik at den ikke kan forskyve seg utilsiktet.

Vedlikehold/Rengjøring

• slå av motoren,
• Trekke ut tenningsnøkkelen (dersom denne finnes)
• vente til alle bevegelige deler er stoppet opp og motoren er avkjølt,
  – trekke ut tennpluggkontakten på motoren for å forhindre at motoren blir startet ved en feiltakelse,
• ta hensyn til de ekstra sikkerhetshenvisningene i motorhåndboken.

For beskyttelse mot skader på grunn av skjæreverket, må alle arbeider slik som utskifting eller sliping av skjærekniven kun foretas på et fagverksted (det er nødvendig med spesialverktøy).

Maskinen må alltid vippes slik at tennpluggen viser oppover, slik at det ikke oppstår motorskade på grunn av drivstoff eller olje.

Regelmessig pleie gir lang levetid og problemfri drift. Utilstrekkelig vedlikehold av maskinen kan føre til sikkerhetsrelevante mangler.

Vedlikehold

Ta hensyn til vedlikeholdsforskriftene i motorhåndboken. La maskinen kontrolleres og vedlikeholdes ved slutten av sesongen av et fagverksted.

Alle reparasjoner såsom utskifting av defekte akkuer hhv. defekte sikringer må kun foretas av et fagverksted.

Motorolje er miljøskadelig. Ved oljeskift levér den gamle oljen inn på et innsamlingssted for gammel olje eller til et avfallsfirma.

Ta hensyn til kontroll- og vedlikeholdsintervallene som er nevnt i motorhåndboken. Alt etter modell er maskinen din utstyrt med en elektronisk vedlikeholdsviser (bilde 13). Ta hensyn til de tilsvarende vedlikeholdshenvisningene i tillegg til de skriftlige veiledningene for vedlikehold. Informasjoner om betjening eller andre opplysninger finnes i den separate betjeningsveiledningen som er vedlagt vedlikeholdsviseren.

Før hver drift

– Når motoren er i gang og når hjuldriften er slått av må maskinen ikke bevege seg framover.

– Når motoren er i gang og när hjuldriften er slått på skal maskinen kjøre framover.

Bilde 15

■ Om nødvendig må koplingspunktet på spaken for hjuldrift (alt etter utførelse på undersiden av girkonsollen) innstilles med rillehjul/innstillingsmutter eller med bowdentrekk.

Ved noen modeller er det ikke mulig å foreta innstillinger.

Etter de første 2–5 driftstimene

Etter hver gressklipping eller hver 8. uke

■ Smør leddpunktene og dreiefjærene ved utkastklaffen.
■ La maskinen kontrolleres og vedlikeholdes på et fagverksted ved slutten av sesongen.

Rengjøring

OBS

Rengjør maskinen etter hver drift. En ikke rengjort maskin fører til material- og funksjonsfeil. Ikke bruk høytrykksspyler for rengjøring.

Rengjøring av gressoppfangeren

(kun ved maskiner med gressoppfanger)

Rengjøringen går lettest like etter at gressklippingen er ferdig.

■ Gressoppfangeren tas av og tømmes.
■ Gressoppfangeren kan rengjøres med en kraftig vannstråle (hageslange).
■ Gressoppfangeren må tørke skikkelig før den brukes igjen.

Rengjøring av gressklipperen

Fare

Ved arbeidet på skjæreverket kan du skade deg. Bruk arbeidshansker for din beskyttelse.

OBS

Maskinen må alltid vippes slik at tennpluggen viser oppover, slik at det ikke oppstår motorskade på grunn av drivstoff eller olje.

Rengjør maskinen helst like etter at gressklippingen er ferdig.

Maskiner uten vaskesystem for deksel:

■ Skjærekassen og utkastklaffen rengjøres med en børste, håndkost eller en klut.

■ Sett maskinen på hjulene og fjern alle synlige rester av gress eller smuss.

Maskiner med vaskesystem for deksel:

Bilde 14

Gressklipperen med vaskesystem for deksel er utstyrt med en vanntilkopling. Dermed kan rester av gress skylles av undersiden av klippedekselet og det forhindres dermed avleiringer fra kjemikalier som korroderer.

Etter gressklippingen går du fram som følger:

■ Sett maskinen ned på en jevn flate som er fri for grus, steiner osv..

Henvisning

Utkastsjakten må ikke være rettet mot hus, garasje e.l.

■ Det monteres en vanlig slangeadapter (kan også fåes som opsjon ved levering) til en vannslange og tilkoples på vanntilkoplingen på klippedekselet.
■ Skru opp vannet.
■ Start motoren og la den gå i noen minutter.
■ Stopp motoren og fjern vannslangen fra maskinen.
Etter avsluttet rengjøring:
■ Start motoren og la den gå i noen minutter, for å tørke undersiden på klippedekselet.
■ Stopp motoren.

Når maskinen skal tas ut av drift

Fare

Eksplosjon og brannfare.

Lagre aldri maskinen med drivstoff (bensin) i tanken i rom hvor drivstoffdampene kan komme i berøring med åpen flamme eller gnister.

OBS

Materialskader på maskinen. Lagre maskinen (med avkjølt motor) kun i rene og tørre rom. Beskytt maskinen mot rust dersom den skal lagres i et lengre tidsrom f.eks. om vinteren.

Etter sesongen eller när maskinen ikke skal brukes på minst én måned:

■ Fyll drivstoffet i en egnet beholder og ta motoren ut av drift slik som beskrevet i motorhåndboken.

OBS

Drivstoffet må kun tappes av ute i det fri.

■ Maskinen og gressoppfangeren rengjøres,
■ Alle metalldeler beskyttes mot rust ved at de tørkes av med en klut som er innsatt med olje (uten harpiks), eller at de sprayes med oljespray.
■ Lad opp akkuet (dersom det finnes).

Garanti

I det enkelte land gjelder de garantibestemmelser som er fastsatt av vårt firma eller av vår importør. Feil på maskinen din blir reparert gratis av oss innenfor rammen av garantiytelsen dersom årsaken skulle skyldes material- eller produksjonsfeil. Ved garantitilfeller ber vi deg henvende deg til forhandleren din eller til nærmeste filial.

Informasjon om motoren

Produsenten av motoren er ansvarlig for alle problemer med motoren når det gjelder effekt, effektmåling, tekniske data, garanti og service. Informasjoner finner du i den separat medleverte eier-/betjeningshåndboken fra motorprodusenten.

Feilsøking og -utbedring

Dersom det oppstår en feil ved gressklipperen, kan dette ofte ha enkle årsaker, som du bør vite om og delvis også selv kan utbedre. Er du i tvil, får du råd og veiledning hos din forhandler.

Problem Mulig(e) årsak(er) Avhjelp

Startersnoren lar seg ikke trekke ut. Sikkerhetsbøylen er ikke betjent.		Trykk sikkehetsbøylen mot stangen.
		Kniven er blokkert. Trekk ut tennpluggkontakten og fjern blokkeringen.
		Motoren er defekt. Et fagverksted må oppsøkes.
Motoren starter ikke.	Gasspaken står ikke riktig.	Sett gasspaken i stillingen N eller CHOKE (ved kald motor).
		Sett gasspaken ii stillingen max. eller START (ved varm motor).
	Gressklipperen står i høyt gress.	Sett gressklipperen på en flate med lavt gress.
	Ingen drivstoff i tanken. Fyll tanken med rent, fersk drivstoff.
	Tennpluggkontakten er ikke satt på.	Tennpluggkontakten stikkes på.
	Drivstoffet er gammelt eller smusset.	Drivstoffet skiftes ut med fersk drivstoff.
	Luftfilteret er smusset. Luftfilteret rengjøres.
	Choken er ikke betjent. Bruk choken.
	Primeren er ikke betjent ved kald start.	Primeren betjenes.
-Ved maskin med elektrostart:	Akkuet er tomt.	Lad opp akkuet med vedlagte ladeapparat.
	Ledningen er skadet.	Kontroller om den elektriske ledningen er i orden.
	Sikringen er defekt.	Defekt sikring må skiftes ut på et fagverksted.
Uvanlige lyder (rasling, knepping, klapring).	Skruer, mutrer eller andre festedeler er løse.	Delene festes. Dersom lydene blir værende: Et fagverksted må oppsøkes.
Risting, vibrasjoner.	Kniven er løse.	La skruen for feste av kniven skrues fast på et fagverksted.
	Kniven er skadet.	La kniven skiftes ut på et fagverksted.
	Kniven er ikke skikkelig i balanse.	La kniven skiftes ut eller avbalanseres på et fagverksted.
	Motorfestet er løsnet.	La motoren festes fast på et fagverksted.
Dårlig snitt eller turtallet synker.	Gresset er for høyt.	Still inn høyere snitthøyde, om nødvendig må det foretas to klippeomganger.

Problem Mulig(e) årsak(er) Avhjelp

Gresset blir liggende eller gressoppfangeren blir ikke full.	Gresset er for fuktig. La plenen tørke først.
	Utkastet er tilstoppet. Slå av motoren, fjern tilstoppingen.
	Kniven er sløv. La kniven skiftes ut eller slipes på et fagverksted.
	Utilstrekkelig motoreffekt. Klipp oftere, velg en større snitthøyde.
	Gressoppfangeren er full. Slå av motoren, tøm gressoppfangeren.
	Gressoppfangeren er tilsmusset.	Slå av motoren, rengjør luftesprekkene i gressoppfangeren.
Hjuldriften fungerer ikke. Kileremmen er sprunget eller drevet er defekt.		Skadede deler må skiftes ut på et fagverksted.
		Tautrekket/bowdentrekket er røket.

Sisällysluettelo

Turvallisuus 102

Kokoaminen 104

Käyttö 104
