NÁVOD NA OBSLUHU A 5300 A Wolf Garten

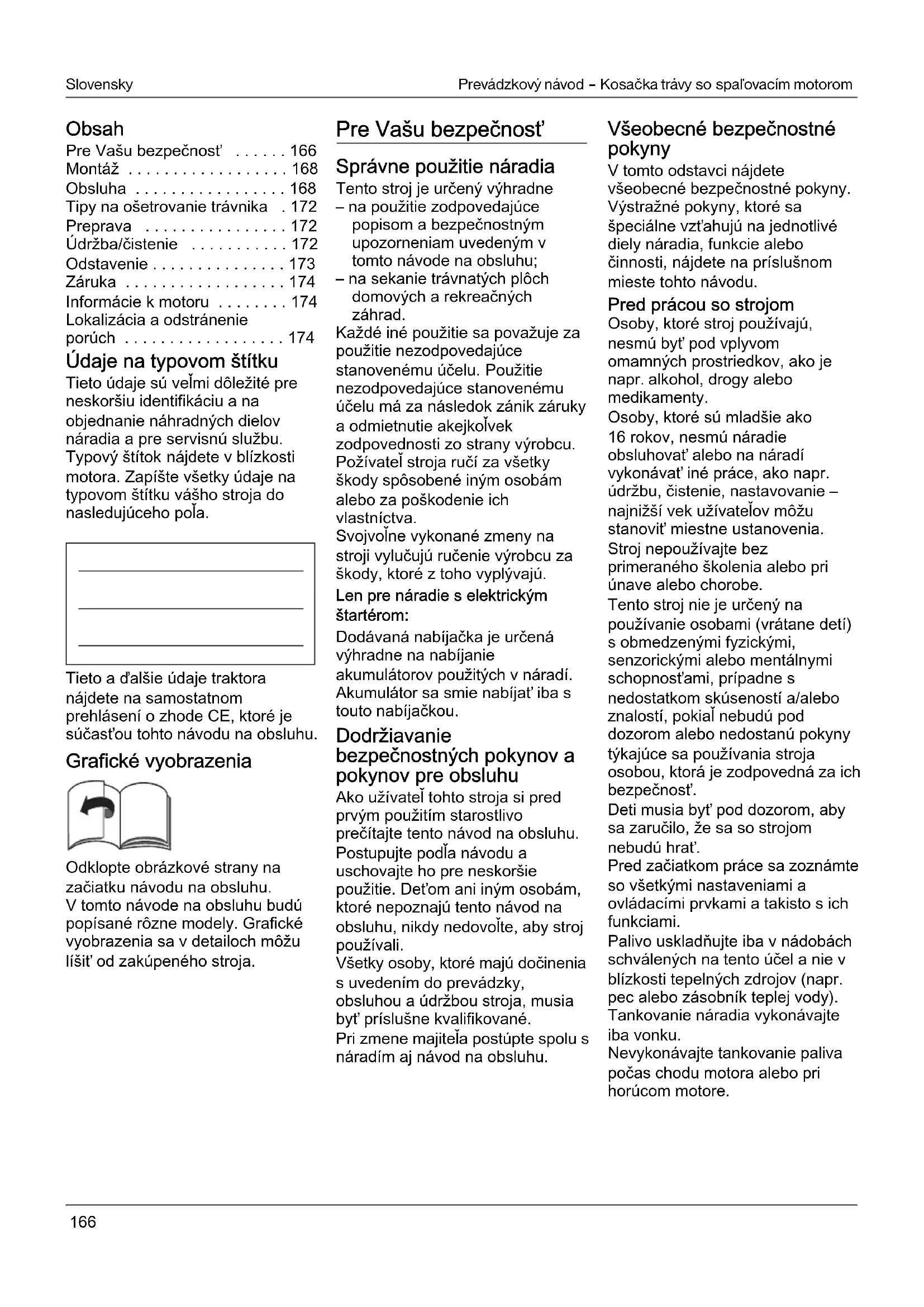

• Obsah Pre Vašu bezpečnosť p. 166
• Montáž p. 168
• Obsluha p. 168
• Tipy na ošetrovanie trávnika . 172 Preprava p. 172
• Údržba/čistenie p. 172
• Odstavenie p. 173
• Záruka p. 174
• Informácie k motoru p. 174
• Lokalizácia a odstránenie porúch Údaje na typovom štítku Tieto údaje sú veľmi dôležité pre neskoršiu identifikáciu a na objednanie náhradných dielov náradia a pre servisnú službu. Typový štítok nájdete v blízkosti motora. Zapíšte všetky údaje na typovom štítku vášho stroja do nasledujúceho poľa. Tieto a ďalšie údaje traktora nájdete na samostatnom prehlásení o zhode CE, ktoré je súčasťou tohto návodu na obsluhu. Grafické vyobrazenia Odklopte obrázkové strany na začiatku návodu na obsluhu. V tomto návode na obsluhu budú popísané rôzne modely. Grafické vyobrazenia sa v detailoch môžu líšiť od zakúpeného stroja. Pre Vašu bezpečnosť Správne použitie náradia Tento stroj je určený výhradne – na použitie zodpovedajúce popisom a bezpečnostným upozorneniam uvedeným v tomto návode na obsluhu; – na sekanie trávnatých plôch domových a rekreačných záhrad. Každé iné použitie sa považuje za použitie nezodpovedajúce stanovenému účelu. Použitie nezodpovedajúce stanovenému účelu má za následok zánik záruky a odmietnutie akejkoľvek zodpovednosti zo strany výrobcu. Požívateľ stroja ručí za všetky škody spôsobené iným osobám alebo za poškodenie ich vlastníctva. Svojvoľne vykonané zmeny na stroji vylučujú ručenie výrobcu za škody, ktoré z toho vyplývajú. Len pre náradie s elektrickým štartérom: Dodávaná nabíjačka je určená výhradne na nabíjanie akumulátorov použitých v náradí. Akumulátor sa smie nabíjať iba s touto nabíjačkou. Dodržiavanie bezpečnostných pokynov a pokynov pre obsluhu Ako užívateľ tohto stroja si pred prvým použitím starostlivo prečítajte tento návod na obsluhu. Postupujte podľa návodu a uschovajte ho pre neskoršie použitie. Deťom ani iným osobám, ktoré nepoznajú tento návod na obsluhu, nikdy nedovoľte, aby stroj používali. Všetky osoby, ktoré majú dočinenia s uvedením do prevádzky, obsluhou a údržbou stroja, musia byť príslušne kvalifikované. Pri zmene majiteľa postúpte spolu s náradím aj návod na obsluhu. Všeobecné bezpečnostné pokyny V tomto odstavci nájdete všeobecné bezpečnostné pokyny. Výstražné pokyny, ktoré sa špeciálne vzťahujú na jednotlivé diely náradia, funkcie alebo činnosti, nájdete na príslušnom mieste tohto návodu. Pred prácou so strojom Osoby, ktoré stroj používajú, nesmú byť pod vplyvom omamných prostriedkov, ako je napr. alkohol, drogy alebo medikamenty. Osoby, ktoré sú mladšie ako p. 174

rokov, nesmú náradie obsluhovať alebo na náradí vykonávať iné práce, ako napr. údržbu, čistenie, nastavovanie – najnižší vek užívateľov môžu stanoviť miestne ustanovenia. Stroj nepoužívajte bez primeraného školenia alebo pri únave alebo chorobe. Tento stroj nie je určený na používanie osobami (vrátane detí) s obmedzenými fyzickými, senzorickými alebo mentálnymi schopnosťami, prípadne s nedostatkom skúseností a/alebo znalostí, pokiaľ nebudú pod dozorom alebo nedostanú pokyny týkajúce sa používania stroja osobou, ktorá je zodpovedná za ich bezpečnosť. Deti musia byť pod dozorom, aby sa zaručilo, že sa so strojom nebudú hrať. Pred začiatkom práce sa zoznámte so všetkými nastaveniami a ovládacími prvkami a takisto s ich funkciami. Palivo uskladňujte iba v nádobách schválených na tento účel a nie v blízkosti tepelných zdrojov (napr. pec alebo zásobník teplej vody). Tankovanie náradia vykonávajte iba vonku. Nevykonávajte tankovanie paliva počas chodu motora alebo pri horúcom motore.Prevádzkový návod – Kosačka trávy so spa¾ovacím motorom Slovensky

Vymeňte poškodený výfuk, palivovú nádrž alebo uzáver palivovej nádrže. Pred použitím skontrolujte, – či je zariadenie na zber pokosenej trávy funkčné a deflektor vyhadzovacej koncovky sa správne uzatvára. Poškodené, opotrebované alebo chýbajúce diely okamžite nahraďte. – či nie sú opotrebované alebo poškodené rezacie nástroje, upevňovacie čapy a celá rezacia jednotka. Opotrebované alebo poškodené diely nechajte vymeniť v odbornej dielni iba po sadách, aby sa zabránilo nevyváženosti. Náhradné diely a príslušenstvo musia zodpovedať požiadavkám, ktoré stanovil výrobca. Používajte preto iba originálne náhradne diely a originálne príslušenstvo alebo náhradné diely a diely príslušenstva schválené výrobcom. Použitie náhradných dielov alebo príslušenstva, ktoré neschválil výrobca, môže predstavovať zvýšené bezpečnostné riziko. Opravy nechajte vykonávať výhradne kvalifikovanému odborníkovi alebo v odbornej dielni. Všetky údržbové práce vždy vykonávajte v určenom termíne, aby sa stroj udržiaval v bezpečnom prevádzkovom stave. Počas práce so strojom Pri práci s náradím alebo na náradí musíte nosiť zodpovedajúci pracovný odev, ako napríklad: – Ochrannú pracovnú obuv, – dlhé nohavice, – priliehajúci odev, – Ochranu sluchu, – Ochranné okuliare. Nosenie osobného ochranného vybavenia znižuje riziko poranení. Zabráňte noseniu voľného odevu alebo odevu s visiacimi šnúrkami alebo opaskami. Práca bez ochrany sluchu môže viesť k strate sluchu. Aj pri nosení ochrany sluchu si častejšie robte pracovné prestávky, aby ste si chránili sluch. Všetky bezpečnostné zariadenia musia byť vždy namontované na náradie kompletne a v bezchybnom stave. Na bezpečnostných zariadeniach nesmiete vykonávať žiadne zmeny. Prevádzkujte náradie len v technickom stave predpísanom a dodanom výrobcom. Nikdy nemeňte prednastavenia motora z výrobného závodu. Vyvarujte sa otvoreného ohňa, tvorbe iskier a nefajčite. Upozornenia k vibráciám: Účinok vibrácií môže spôsobiť poškodenia nervov a poruchy cirkulácie krvi v rukách a ramenách. – Pri práci v studenom prostredí noste teplý odev a ruky udržiavajte v teple a suchu. – Robte si prestávky. – Ak zistíte, že sa vaša koža na prstoch alebo rukách stáva necitlivou, svrbí, bolí alebo sa sfarbuje do biela, zastavte prácu so strojom a stav prípadne konzultujte s lekárom. Pred všetkými prácami na tomto stroji Na ochranu pred poranením pred všetkými prácami (napr. údržbárskymi a nastavovacími prácami) a prepravou (napr. zdvíhanie a nosenie) tohto stroja – zastavte motor, – vytiahnite kľúčik zapaľovania (ak je k dispozícii), – počkajte, až dôjde k úplnému kľudovému stavu všetkých pohyblivých dielov a vychladnutiu motora, – aby nebolo možné nechcené naštartovanie motora, stiahnuť koncovku zapaľovacej sviečky na motore, – dodržiavajte dodatočné bezpečnostné upozornenie v príručke motora. Po práci so strojom Neopúšťajte nikdy náradie, bez toho aby ste nezastavili motor a nevytiahli kľúčik zapaľovania - ak je k dispozícii. Bezpečnostné zariadenia Obrázok 1 Nebezpečenstvo Nikdy nepoužívajte náradie s poškodenými alebo demontovanými ochrannými bezpečnostnými zariadeniami. Bezpečnostný strmeň (1) Bezpečnostný strmeň slúži k Vašej bezpečnosti, aby v núdzovom prípade bolo možné okamžite zastaviť motor a sekacie ústrojenstvo. Nesmiete sa pokúšať obísť jeho funkciu. Deflektor odhadzovacej koncovky (2) alebo protinárazová ochrana (3) Deflektor odhadzovacej koncovky/ protinárazová ochrana vás chráni pred poraneniami spôsobenými rezacím ústrojenstvom alebo vymrštenými pevnými predmetmi. Náradie sa smie prevádzkovať iba s deflektorom odhadzovacej koncovky alebo protinárazovou ochranou. Symboly na stroji Na stroji nájdete rôzne symboly ako nálepky. Ďalej nasleduje vysvetlenie symbolov: Pozor! Pred uvedením do prevádzky si prečítajte návod na obsluhu! Tretie osoby udržiavajte mimo nebezpečnej oblasti! !Slovensky Prevádzkový návod – Kosačka trávy so spa¾ovacím motorom

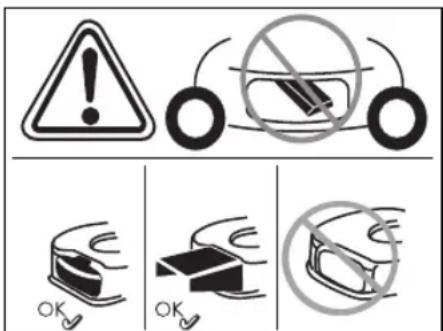

Pred všetkými prácami na náradí a skôr ako náradie opustíte, zastavte motor a vytiahnite kľúčik zapaľovania.Dodržiavať dodatočné pokyny v kapitole „Pre Vašu bezpečnosť”.Pred prácami na rezacích nástrojoch stiahnite koncovku zapaľovacieho kábla! Majte prsty a nohy v dostatočnej vzdialenosti od kosiacich nástrojov! Pred nastavovaním alebo čistením stroja alebo pred jeho kontrolou vypnite motor a stiahnite koncovku zapaľovacieho kábla.Nebezpečenstvo poranenia – pracujte iba s namontovanou protinárazovou ochranou.Nebezpečenstvo poranenia – pracujte iba s namontovaným zadným strmeňom.Nebezpečenstvo poranenia – pracujte iba s namontovanou odhadzovacou koncovkou.Tieto symboly na náradí udržiavajte neustále v čitateľnom stave.Vymeňte poškodené alebo nečita-teľné symboly. Symboly v návode V tomto návode sa používajú symboly, ktoré zobrazujú nebezpečenstvo alebo označujú dôležité upozornenia. Tu je vysvetlenie symbolov: Nebezpečenstvo Budete upozornení na nebezpečenstvá, ktoré súvisia s popísanou činnosťou a pri ktorej vzniká ohrozenie osôb. Pozor Budete upozornení na nebezpečenstvá, ktoré súvisia s popísanou činnosťou, ktorá môže spôsobiť poškodenie stroja. Upozornenie Označuje dôležité informácie a tipy na používanie. Montáž Montáž náradia bude zobrazená na obrázkoch v samostatnej prílohe.Pokyn k likvidáciiPríslušné zvyšky obalu, staré stroje atď. zlikvidujte podľa miestnych predpisov. Obsluha Dodržiavajte aj pokyny v príručke motora. Nebezpečenstvo Úraz – Pri kosení nesmú byť nikdy v blízkosti stroja osoby, predovšetkým deti alebo zvieratá. Nebezpečenstvo poranenia vymrštenými kameňmi alebo inými predmetmi. Pád – Stroj veďte iba krokovou rýchlosťou. – Buďte hlavne opatrní, keď kosíte smerom dozadu a náradie ťaháte k sebe. – Pri kosení na strmých svahoch sa môže náradie prevrátiť a Vy sa môžete poraniť. Stroj veďte priečne k svahu, nikdy smerom nahor a nadol. Kosenie nevykonávajte na svahoch so sklonom väčším ako 20%. – Buďte najmä opatrní pri zmene smeru jazdy a vždy dbajte na bezpečný postoj. – Pri kosení v oblastiach medzí hrozí nebezpečenstvo poranenia. Kosenie v blízkosti okrajov, živých plotov alebo strmých svahov je nebezpečné. Pri kosení dodržiavajte bezpečnú vzdialenosť. – Pri kosení vlhkej trávy môže náradie vplyvom zníženej priľnavosti pôdy skÍznuť a Vy môžete spadnúť. Koste iba vtedy, ak je tráva suchá. – Pracujte iba za denného svetla alebo pri dobrom umelom osvetlení. Poranenie – Dodržiavajte vždy bezpečný odstup k obiehajúcemu nástroju, udaný vodiacim madlom. – Pracovná oblasť obsluhy sa počas prevádzky nachádza za vodiacim madlom. – Ruky alebo nohy nikdy nedávajte na alebo pod otáčajúce sa diely. – Stroj nepoužívajte pri nepriaz

nivých poveternostných pod

mienkach, ako napr. pri riziku výskytu dažďa alebo búrky. – Zastavte motor a počkajte až sa zastaví rezací nástroj: – ak sa náradie musí sklopiť, – pri preprave cez iné plochy než tráva, – Zastavte motor a zabráňte neúmyselnému naštartovaniu motora: Vytiahnite kľúčik zapaľovania (ak je k dispozícii), nechajte motor vychladnúť a stiahnite koncovku zapaľovacej sviečky, – skôr ako odstránite upchatie a blokovanie odhadzovacej koncovky,

– skôr ako kosačku trávy preskúšate, vyčistíte, nastavíte alebo vykonáte práce na náradí, – ak bolo zasiahnuté cudzie teleso. Preskúšajte kosačku trávy z hľadiska poškodenia a pri poškodení vyhľadajte odbornú dielňu, – ak začne náradie neobvykle vibrovať: Okamžite náradie skontrolujte. – Nikdy nedvíhajte alebo neprenášajte náradie s bežiacim motorom. – Skontrolujte terén, na ktorom sa bude traktor používať a odstráňte všetky predmety, ktoré sa môžu zachytiť a odmrštiť. – Ak bolo cudzie teleso (napr. kameň) zasiahnuté rezacím nástrojom alebo ak stroj začne neobvykle silne vibrovať: Okamžite zastavte motor. Pred ďalšou prevádzkou nechajte náradie preskúšať v odbornej dielni na poškodenie. – Ak žnete trávu kosákom, nestavte sa nikdy pred vyhadzovacie otvory trávy. Náradie s lapačom trávy: – Pri zloženom lapači trávy môžete byť Vy alebo iné osoby poranené vymršteným posekaným materiálom alebo cudzími predmetmi. Nikdy nevyprázdňujte lapač trávy za chodu motora. Vypnite náradie. Nebezpečenstvo udusenia oxidom uhoľnatým. Spaľovací motor nechajte bežať iba vonku. Nebezpečenstvo výbuchu a požiaru – Benzínové pary sú výbušné a benzín je veľmi horľavý. – Naplňte palivo pred naštartovaním motora. Za chodu motora alebo pri ešte horúcom motore majte palivovú nádrž uzatvorenú. – Doplňujte palivo iba pri vypnutom a vychladnutom motore. Vyvarujte sa otvoreného ohňa, tvorbe iskier a nefajčite. Tankovanie stroja vykonávajte iba vonku. – Neštartujte motor, ak palivo pretieklo. Stroj odvezte z plochy znečistenej palivom a počkajte, kým nevyprchajú palivové pary. – Aby sa zabránilo požiaru, udržiavajte prosím nasledujúce diely bez trávy a unikajúceho oleja: – Motor –Výfuk – Batérie/akumulátory, – Palivovú nádrž. Nebezpečenstvo zakopnutia – Stroj veďte len krokovým tempom. Pozor Poškodenia na stroji – Kamene, povaľujúce sa vetvy alebo podobné predmety môžu spôsobiť poškodenie stroja a jeho funkčnosti. Pred každým nasadením odstráňte z pracovnej oblasti pevné predmety. – Stroj prevádzkujte len v bezchybnom stave. Pred každou prevádzkou vykonajte vizuálnu kontrolu. Skontrolujte najmä bezpečnostné zariadenie, ovládacie prvky a skrutkové spojenia z hľadiska poškodenia a pevného utiahnutia. Pred prevádzkovaním poškodené diely vymeňte. Prevádzkové dobyDodržiavajte národné/komunálne predpisy týkajúce sa dôb používania (resp. sa informujte u vášho príslušného úradu).Údaje o pozíciiPri údajoch polohy na stroji (napr. vľavo, vpravo) vychádzame vždy z pohľadu od vodiaceho madla v pracovnom smere stroja. Pred prvým uvedením do prevádzky Naplnenie motorového oleja Pozor Z prepravných dôvodov sa náradie dodáva bez motorového oleja. Z tohto dôvodu naplňte pred prvým uvedením do prevádzky motorový olej, pozri príručka motora. Nabíjanie akumulátora (Náradie s elektrickým štartérom) Nebezpečenstvo poleptania/ otravy V extrémnych prípadoch sa musí počítať s únikom kvapalín alebo plynov. Akumulátor sa podľa modelu nachádza v prístrojovej doske na hornom madle (obrázok 2a) alebo na žacom ústrojenstve (obrázok 2b/c). Nebezpečenstvo úrazu elektrickým prúdom Pred každým použitím skontrolujte nabíjačku z hľadiska vonkajších poškodení. Poškodenú nabíjačku nikdy nepoužívajte. Pozor – Presvedčte sa, že sa sieť prevádzkuje s 220–230 V a

Hz podľa údajov na typovom štítku nabíjačky. – Chráňte nabíjačku pred vlhkosťou, dažďom, snehom, ako aj mrazom. – Nabíjajte akumulátor iba v dobre vetraných a suchých miestnostiach. Neprekračujte maximálnu dobu nabíjania

hodín. – Pred uvedením kosačky na trávu do prevádzky odpojte nabíjačku od elektrickej siete a náradia. Obrázok 2 Pred prvým použitím stroja nabíjajte akumulátor najmenej 10 hodín. Používajte iba nabíjačku obsiahnutú v rozsahu dodávkyUpozornenieOdpojenie nabíjačky vykonajte v opačnom poradí.

Pokyn k likvidácii nabíjačkyNabíjačka podlieha predpisom pre likvidáciu elektrických prístrojov. Dodržiavajte miestne predpisy. Nastavovacie práce pred každou prevádzkou Nebezpečenstvo poranenia Pred všetkými prácami na tomto stroji – Zastavte motor. – Vytiahnite kľúčik zapaľovania (ak je k dispozícii), – Počkajte, až sa úplne zastavia všetky pohyblivé diely; motor musí byť vychladnutý, – Stiahnite koncovku zapaľovacej sviečky na motore, aby sa zabránilo neúmyselnému naštartovaniu motora. Zavesenie lapača trávy (iba náradie s lapačom trávy)Obrázok 11 Nadvihnite deflektor vyhadzovacej koncovky a zaveste lapač trávy. Nastavenie výšky kosenia Pozor Na nerovnom teréne zvoľte výšku kosenia tak, aby sekací nôž nikdy neprišiel do kontaktu s pôdou. Obrázok 3Nastavenie výšky kosenia trávy podľa požiadaviek. Možnosť nastavenia (podľa modelu) cca 3 cm až maximálne cm.UpozornenieNa náradí s nezávislým prestavením kolies nastavte všetky kolesá na rovnakú výšku.Model A Upevnite kolesá v požadovanej polohe.Model B Potiahnite za príložku a v požadovanej polohe ju nechajte zaskočiť.Model C Posuňte páku centrálneho prestavenia výšky smerom dopredu alebo dozadu a v požadovanej polohe ju nechajte zaskočiť. Zablokovanie predných kolies (iba náradie s blokovateľnými prednými kolesami)Obrázok 4Zablokovanie kolies na jazdu v priamom smere – nastavte kolesá smerom dopredu a dajte strmeň do veľkého otvoru.Kolesá sú voľne pohyblivé – strmeň v malom otvore. Tankovanie a kontrola hladiny oleja Natankujte bezolovnatý benzín (pozri príručka motora). Naplňte palivovú nádrž nanajvýš cm pod spodnú hranu plniaceho hrdla. Palivovú nádrž pevne uzatvorte. Skontrolujte hladinu oleja, prípade potreby doplňte (pozri príručka motora). Naštartovanie motora Obrázok 5 Nebezpečenstvo Na ochranu pred poraneniami, – neštartujte motor, ak stojíte pred odhadzovacou koncovkou; – Majte ruky a nohy v dostatočnej vzdialenosti od sekacieho ústrojenstva; – nikdy nedávajte ruky, nohy alebo iné časti tela do blízkosti rotujúcich dielov. Zdržujte sa vždy v dostatočnej vzdialenosti od odhadzovacej koncovky. Skôr ako motor naštartujete, vypnite spojkou všetky sekacie nástroje a pohony. Pri štartovaní náradie nenakláňajte. Náradie odstavte na rovnej ploche s pokiaľ možno krátkou trávou alebo skoro bez trávy. Upozornenia k motoruDodržiavajte informácie v príručke motora.– Niektoré modely nemajú žiadnu páčku akcelerátora, otáčky sa nastavujú automaticky. Motor vždy beží vždy s optimálnymi otáčkami.– Aj u teplého motora môže byť eventuálne potrebné, stlačiť Choke (sýtič), prípadne Primer.– Niektoré modely nemajú ani Choke (sýtič), ani Primer. Motor sa automaticky nastaví na príslušný štartovací postup.Pri studenom motore: Otvorte benzínový kohútik (ak je k dispozícii).Náradie so sýtičom (Choke) : Nastavte páčku sýtiča do polohy alebo páčku sýtiča vytiahnite a páčku akcelerátora (ak je k dispozícii) nastavte /max – obrázok 5A.alebo Páčku akcelerátora nastavte do polohy – obrázok 5A.Náradie s Primerom: 1–5x silne stlačte Primer a páčku akcelerátora (ak je k dispozícii) nastavte na /max – obrázok 5B. Pri teplom motore: Otvorte benzínový kohútik (ak je k dispozícii). Páčku akcelerátora (ak je k dispozícii) nastavte na /max – obrázok 5B.Náradie bez elektrického štartéra:Obrázok 5C Stojte za náradím – stlačte bezpečnostný strmeň a držte ho stlačený. Potiahnite pomaly za rukoväť tiahla štartéra, až je citeľný odpor, potom ju rýchlo a silno zatiahnite. Nenechajte rukoväť štartovacieho tiahla rýchlo vracať, ale veďte ho pomaly naspäť.Náradie s elektrickým štartérom:Obrázok 5D Nabíjačku odpojte od elektrickej siete a stroja. Stojte za strojom – stlačte bezpečnostný strmeň a držte ho stlačený. Otočte kľúčikom zapaľovania na vodiacom madle, kým motor nenaskočí (štartovací pokus max. 5 sekúnd, pred ďalším pokusom počkajte 60 sekúnd).Upozornenie:Pri náradí s elektrickým štartérom je možné motor (podľa vyhotovenia) manuálne naštartovať aj s ťažnou štartovaciou rukoväťou.

Akonáhle je motor v chode: Po naštartovaní motora (podľa vyhotovenia): – Nastavte sýtič (Choker) (ak je k dispozícii) do pôvodného stavu, – posuňte páčku akcelerátora (ak je k dispozícii) medzi

max a /min., aby ste motor nechali krátko počas chodu zahriať. Na kosenie trávy nastavte páčku akcelerátora (ak je k dispozícii) na plný plyn. Upozornenie Ďalšie informácie týkajúce sa obsluhy motora môžete prevziať z príručky motora. Zastavenie motora Obrázok 7 Páčka akcelerátora (ak je k dispozícii) v polohe /min. Uvoľnite bezpečnostný strmeň. Motor a sekací nástroj sa po krátkej dobe zastavia. Práca s náradím Zapnutie/vypnutie pohonu kolies (iba náradie s pohonom kolies) Obrázok 6A, B, C Zapnutie pohonu kolies

Pustite páku/strmeň. Upozornenie pre náradie podľa obrázka 6C Na zapnutie/vypnutie sa môže použiť ako ľavá, tak tiež pravá páka, príp. tiež obe páky spoločne. Upozornenie V dôsledku konštrukcie môže dôjsť k tomu, že pri ťahaní náradia smerom dozadu zadné kolesá vykazujú zvýšený odpor. Nejedná sa pritom o chybu náradia, ale o technicky podmienené správanie. Odstránenie (podľa modelu): posuňte náradie bez zatiahnutého hnacieho strmeňa najskôr trochu dopredu, hneď potom späť. Zmena hnacej rýchlosti pohonu kolies (podľa vyhotovenia) Pozor Poškodenia na stroji Nastavenie vykonávajte len za chodu motora. Model 6D, E Pomocou malej páčky voľte medzi rôznymi rýchlostnými stupňami (1/min./

4/max./ ). Obrázok 6F, G Pomocou páčky voľte medzi rôznymi rýchlostnými stupňami (1/min./ a 4/max./ ). Upozornenie Z technických dôvodov môže dôjsť k tomu, že sa u stojaceho náradia nechá len ťažko zmeniť rýchlosť. Odstránenie: zatiahnite hnací strmeň a zvoľte rýchlostný stupeň. Odobratie a vyprázdnenie lapača trávy (náradie s lapačom trávy) Obrázok 11 Keď ostáva pokosený materiál ležať na zemi alebo ak ukazovateľ stavu naplnenia (voliteľné vybavenie, obr.

kôš plný: Uvoľnite bezpečnostný strmeň a počkajte, až sa zastaví motor. Nadvihnite deflektor vyhadzovacej koncovky a lapač trávy vyveste. Vyprázdnite jeho obsah. Práca bez lapača trávy Keď zložíte lapač trávy, sklopí sa deflektor vyhadzovacej koncovky nadol. Pri práci bez lapača trávy bude posekaná hmota vyhadzovaná priamo smerom nadol. Prestavenie na mulčovanie (náradie s voliteľným príslušenstvom na mulčovanie) Stroje so zadným vyhadzovaním: Obrázok 8A Nadvihnite deflektor odhadzovacej koncovky. Zložte lapač trávy. Nasaďte mulčovací klin (podľa modelu). Spustite deflektor odhadzovacej koncovky. Upozornenie Modely s integrovanou funkciou mulčovania nepotrebujú žiaden samostatný mulčovací klin – túto funkciu preberá špeciálne formovaný deflektor odhadzovacej koncovky (obrázok 8B). Stroje s bočným vyhadzovaním: Obrázok 9 Na miesto bočného vyhadzovania namontujte protinárazovú ochranu/ mulčovací uzáver (obr. 9A) alebo Odstráňte bočné vyhadzovanie – protinárazová ochrana/ mulčovací uzáver sa automaticky uzatvoria (obr. 9B). Prestavenie náradia na bočné vyhadzovanie (podľa vyhotovenia) Ak je k dispozícii: Zložte lapač trávy a spustite deflektor odhadzovacej koncovky. Nadvihnite protinárazovú ochranu/mulčovací uzáver a namontujte bočné vyhadzovanie (obr. 9C). Po ukončení práce Vytiahnite kľúčik zapaľovania (ak je k dispozícii). Počkajte, až sa všetky pohyblivé diely úplne zastavia a motor je vychladnutý. Zatvorte benzínový kohútik (ak je k dispozícii – pozri príručka motora). Stiahnite koncovku zapaľovacieho kábla na motore. Vyprázdnite lapač trávy. Náradie s elektrickým štartérom: Akumulátor dobíjajte 10 hodín. Upozornenie Stroj odstavte v uzatvorených priestoroch iba s vychladnutým motorom.Slovensky Prevádzkový návod – Kosačka trávy so spa¾ovacím motorom

Tipy na ošetrovanie trávnika Niekoľko tipov, aby váš trávnik rástol zdravo a rovnomerne. Kosenie Trávnik tvoria rôzne druhy tráv. Ak ho často kosíte, rastie viac tráv, ktoré sa silne zakoreňujú a tvoria pevné trsy. Ak ho sekáte zriedka, rastie viacej tráv rastúcich do výšky a iné divé byliny (napr. ďatelina, sedmokrásky). Normálna výška trávnika sa pohybuje okolo cca. 4–5 cm. Kosiť sa má iba

celkovej výšky; teda pri 7–8 cm vykonávajte kosenie na normálnu výšku. Trávnik sa pokiaľ možno nemá kosiť kratší ako 4 cm, inak sa pri suchom počasí poškodzujú trsy. Vysokú trávu (napr. po dovolenke) koste po etapách na normálnu výšku. Pri kosení nechajte pokosené pruhy vždy trocha prekrývať. Mulčovanie (s príslušenstvom) Pri kosení je tráva pokosená na malé kúsky (cca 1 cm) a zostáva ležať. V trávniku sa tak zachová veľa živných látok. Na dosiahnutie optimálneho výsledku sa musí trávnik udržiavať stále krátky, pozri tiež odstavec „Kosenie”. Pri mulčovaní dodržiavajte nasledujúce pokyny: – Nekoste mokrú trávu. – Nekoste nikdy viac ako 2 cm celkovej výšky trávy. – Jazdite pomaly. – Využívajte maximálne otáčky motora. – Pravidelne čistite žacie ústrojenstvo. Preprava Krátke úseky cesty ručne Nebezpečenstvo Rotujúcim žacím ústrojenstvom sa môžu zachytiť a odmrštiť predmety a spôsobiť tým poškodenie. Aby sa s náradím mohlo pohybovať i cez iné plochy než je tráva, zastavte predtým motor. Vo vozidle Nebezpečenstvo Pred každou prepravou zastaviť motor a nechajte ho vychladnúť. Stiahnite koncovku zapaľovacej sviečky. Stroj neprepravujte v sklopenej polohe. Pri preprave náradia na alebo vo vozidle ho dostatočne zaistite proti nechcenému pošmyknutiu. Stroj prepravujte len s prázdnou palivovou nádržou. Uzáver palivovej nádrže musí byť pevne zatvorený. Náradie so sklopnou rukoväťou: Obrázok 10 Na lepšie uloženie môžete vodiace madlá sklopiť dokopy. Údržba/čistenie Nebezpečenstvo Na ochranu pred poranením pred všetkými prácami na stroji – zastavte motor, – Vytiahnuť kľúčik zapaľovania (ak je k dispozícii), – počkajte, až dôjde k úplnému kľudovému stavu všetkých pohyblivých dielov a vychladnutiu motora, – aby nebolo možné nechcené naštartovanie motora, stiahnuť koncovku zapaľovacej sviečky na motore, – dodržiavajte dodatočné bezpečnostné upozornenie v príručke motora. Nebezpečenstvo Na ochranu pred poraneniami spôsobenými rezacím ústrojenstvom je nutné nechať vykonať všetky práce, ako je výmena alebo prebrúsenie rezacieho noža, iba v odbornej dielni (je potrebné špeciálne náradie). Pozor Nakláňajte náradie iba tak, aby zapaľovacia sviečka smerovala nahor, tým nedôjde k žiadnemu poškodeniu motora vplyvom paliva alebo oleja. Upozornenie Pravidelné ošetrovanie sa stará o dlhú životnosť a o bezporuchovú prevádzku. Nedostatočná údržba vášho stroja môže viesť k bezpečnostne relevantným nedostatkom. Údržba Pozor Dodržiavajte predpisy pre údržbu v príručke motora. Na konci sezóny nechajte v odbornej dielni stroj preskúšať a vykonať jeho údržbu. Akékoľvek opravy, ako aj výmenu chybných akumulátorov, príp. chybných poistiek nechajte vykonať len v odbornej dielni. Pozor Ohrozenie životného prostredia motorovým olejom. Pri výmene oleja odovzdajte zachytený použitý olej v zberni použitého oleja alebo v podniku na likvidáciu odpadkov. Ohrozenie životného prostredia spôsobené batériami/akumulátormi. Použité batérie/akumulátory nepatria do domového odpadu. Použité batérie/akumulátory odovzdajte u Vášho obchodníka alebo firmy vykonávajúcej zneškodňovanie odpadu. Skôr ako bude náradie zošrotované, vymontujte batérie/akumulátory Upozornenie Dodržiavajte kontrolné intervaly a intervaly pre údržbu v príručke motora. Podľa modelu je Vaše náradie vybavené elektronickou indikáciou údržby (obrázok 13). Okrem písomných pokynov pre údržbu dodatočne prihliadajte na príslušné indikácie údržby. Obsluhu, ako aj ďalšie informácie nájdete v samostatnom návode na obsluhu, ktorý je priložený k indikácii údržby.

Pred každou prevádzkou Skontrolujte stav hladiny oleja, v prípade potreby ho doplňte. Skontrolujte skrutkové spojenia z hľadiska pevného utiahnutia, v prípade potreby ich pevne dotiahnite. Skontrolujte bezpečnostné zariadenia.Kontrola záberového bodu spojky:(iba náradie s pohonom kolies)– Počas chodu motora a pri vypnutom pohone kolies sa stroj nesmie pohybovať smerom dopredu.– Počas chodu motora a pri zapnutom pohone kolies sa náradie má pohybovať smerom dopredu.Obrázok 15 V prípade potreby nastavte záberový bod pomocou ryhovaného kolieska/nastavovacej matice na páke pohonu kolies (podľa vyhotovenia na spodnej strane konzoly radenia) alebo nastavte bovdenové lanko.UpozornenieU niektorých modelov nie je k dispozícii žiadna možnosť nastavenia. Po prvých 2–5 prevádzkových hodinách Vymeňte olej, pozri priložená príručka motora. Po každom sekaní alebo každých 8 týždňoch (iba náradie s elektrickým štartérom) Akumulátor dobíjajte 10 hodín. Raz za sezónu Vymeňte olej, pozri priložená príručka motora. Namažte kÍbové body a stočené pružiny na deflektore odhadzovacej koncovky. Na konci sezóny nechajte náradí skontrolovať a vykonať údržbu v odbornej dielni. Čistenie Pozor Po každej prevádzke náradie očistite. Nečistenie náradia vedie k poškodeniu materiálov a funkčným poruchám. Na čistenie nepoužívajte vysokotlakové čističe. Čistenie lapača trávy (iba náradie s lapačom trávy)Najjednoduchšie je čistenie vykonávané priamo po kosení. Zložte a vyprázdnite lapač trávy. Lapač trávy je možné vyčistiť silným prúdom vody (záhradnou hadicou). Pred nasledujúcim používaním nechajte lapač trávy dôkladne uschnúť. Čistenie kosačky trávy Nebezpečenstvo Pri prácach na rezacom ústrojenstve sa môžete poraniť. Pre svoju ochranu noste pracovné rukavice. Pozor Nakláňajte náradie iba tak, aby zapaľovacia sviečka smerovala nahor, tým nedôjde k žiadnemu poškodeniu motora vplyvom paliva alebo oleja. Prístroj neostrekujte vodou, pretože inak môže dôjsť k poškodeniu elektrických dielov. Čistite náradie pokiaľ možno vždy priamo po kosení.Náradie bez umývacieho systému sekacieho ústrojenstva: Vyčistite rezací priestor kefou, metličkou alebo handrou. Postavte náradie na kolesá a odstráňte všetky viditeľné zvyšky trávy a nečistoty.Náradie s umývacím systémom sekacieho ústrojenstva:Obrázok 14Kosačky trávy s umývacím systémom sekacieho ústrojenstva sú vybavené prípojkou vody. S ním sa dajú opláchnuť zvyšky trávy zo spodnej strany sekacieho ústrojenstva a zabrániť tvorbe usadenín korozívnych chemikálií.Po kosení postupujte nasledovne: Postavte náradie na rovnú plochu, bez štrku, kamenia atď.UpozornenieOdhadzovacia šachta nesmie byť nasmerovaná proti domom, garážam a pod. Na vodnú hadicu namontujte hadicový adaptér bežne dostupný v predaji (voliteľné vybavenie v rozsahu dodávky) a pripojte na prípojku vody žacieho ústrojenstva. Pustite vodu. Naštartujte motor, nechajte ho niekoľko minút bežať. Zastavte motor a odpojte vodnú hadicu od náradiaPo ukončení čistiaceho procesu: Naštartujte motor, nechajte ho niekoľko minút bežať, aby spodná strana sekacieho ústrojenstva oschla. Zastavte motor. Odstavenie Nebezpečenstvo Nebezpečenstvo výbuchu a požiaru.Nikdy neuskladňujte náradie s palivom (benzínom) v nádrži v priestoroch, v ktorých pary paliva môžu prísť do kontaktu s otvoreným ohňom alebo iskrami.Pozor Poškodenie materiálov na náradí. Náradie uskladňujte (s vychladnutým motorom) iba v čistých a suchých priestoroch. Pri dlhšom skladovaní, napr. v zime, chráňte stroj pred hrdzou.Po sezóne alebo ak sa nebude stroj používať dlhšie ako jeden mesiac: Palivo vypustite do vhodnej nádoby a motor odstavte podľa popisu v príručke motora.PozorVypúšťajte palivo iba vonku. Vyčistite náradie a lapač trávy. Na ochranu pred hrdzou potrite všetky kovové diely naolejovanou handrou (olej neobsahujúci živicu) alebo ho nastriekajte sprejovým olejom. Nabite akumulátor (ak je k dispozícii).

Záruka V každej krajine platia záručné ustanovenia vydané našou spoločnosťou alebo dovozcom. Poruchy vzniknuté na vašom stroji odstránime v priebehu záručnej doby bezplatne, v prípade, ak je príčinou poruchy chyba materiálu alebo výroby. V prípade záruky sa, prosím, obráťte na vášho predajcu alebo na najbližšiu pobočku. Informácie k motoru Výrobca motora ručí za všetky problémy, ktoré sa týkajú motora, s ohľadom na výkon, meranie výkonu, technické údaje, záruky a servis. Bližšie informácie nájdete v samostatnej priloženej príručke výrobcu motora pre majiteľa/ obsluhu. Lokalizácia a odstránenie porúch Poruchy v prevádzke Vašej kosačky trávy majú často jednoduché príčiny, ktoré by ste mali znať a čiastočne ich mohli odstrániť sami. V prípade pochybností vám váš odborný obchodník rád pomôže ďalej.

Problém Možná(é) príčina(y) Náprava Tiahlo štartéra sa nedá vytiahnuť. Nie je stlačený bezpečnostný strmeň. Stlačte bezpečnostný strmeň proti hornej rukoväti. Zablokovaný nôž. Stiahnite koncovku zapaľovacej sviečky a odstráňte blokovanie. Porucha motora. Vyhľadajte odbornú dielňu. Motor nenaskočí. Plynová páka nie je v správnej polohe. Nastavte páčku akcelerátora na alebo CHOKE (SÝTIČ) (pri studenom motore). Nastavte páčku akcelerátora na / max alebo ŠTART (pri teplom motore). Kosačka stojí vo vysokej tráve. Postavte kosačku na plochu s nízkou trávou. V nádrži nie je žiadne palivo. Naplňte nádrž čistým, čerstvým palivom. Nie je nastrčený konektor zapaľovacej sviečky. Nastrčte koncovku na zapaľovaciu sviečku. Staré alebo znečistené palivo. Nahraďte za čerstvé palivo. Znečistený vzduchový filter. Vyčistite vzduchový filter. Nebol vytiahnutý sýtič (Choke). Stlačte sýtič. Pri studenom starte nebol stisnutý primer. Stlačte Primer. Motor nenaskočí. – Náradie s elektrickým štartérom: Vybitý akumulátor. Nabite akumulátor pomocou dodávanej nabíjačky. Poškodené vedenie. Skontrolujte, či je elektrické vedenie v poriadku. Poistka chybná. Nechajte vymeniť chybnú poistku v odbornej dielni. Nezvyklé hluky (chrčanie, rachotanie, klepanie). Uvoľnenie skrutiek, matíc alebo iných upevňovacích dielov. Diely upevnite. Ak sa hluky neodstránia: Vyhľadajte odbornú dielňu.Prevádzkový návod – Kosačka trávy so spa¾ovacím motorom Slovensky

Otrasy, vibrácie. Voľný nôž. Upevňovaciu skrutku noža nechajte dotiahnuť v odbornej dielni. Poškodený nôž.. Nechajte nôž vymeniť v odbornej dielni. Nôž nie je správne vyvážený. Nôž nechajte vymeniť alebo vyvážiť v odbornej dielni. Uvoľnené uchytenie motora. Nechajte motor upevniť v odbornej dielni. Nečistá rezná plocha alebo pokles otáčok. Príliš vysoká tráva. Nastavte väčšiu výšku kosenia, v núdzovom prípade koste dvakrát. Tráva ostáva ležať alebo lapač trávy sa neplní. Tráva je príliš vlhká. Nechajte trávnik oschnúť. Upchatá odhadzovacia koncovka. Zastavte motor, odstráňte upchatie. Tupé nože. Nechajte nôž vymeniť alebo prebrúsiť v odbornej dielni. Nedostatočný výkon motora. Vykonávajte kosenie častejšie, zvol’te väčšiu výšku kosenia. Lapač trávy je plný. Zastavte motor, vyprázdnite lapač trávy. Lapač trávy je znečistený. Zastavte motor, vyčistite vzduchovú štrbinu v lapači trávy. Nefunguje pohon kolies. Pretrhnutý klinový remeň alebo porucha prevodovky. Poškodené diely nechajte vymeniť v odbornej dielni. Pretrhnutý lankovod/bovden. Poškodené diely nechajte vymeniť v odbornej dielni. Problém Možná(é) príčina(y) NápravaRomâneşte Instrucþiuni de utilizare – Maşinã de cosit cu motor cu ardere internã
